creo常见问题及解决方法

creo常见问题及解决方法Creo是Parametric Technology Corporation（PTC）推出的一款三维计算机辅助设计（CAD）软件。

以下是一些Creo常见问题及可能的解决方法：1.启动问题：-问题：Creo启动时遇到错误或崩溃。

-解决方法：确保操作系统和图形驱动程序是最新的。

尝试重新安装Creo。

2.许可证问题：-问题：许可证错误或许可证过期。

-解决方法：检查许可证是否仍然有效。

重新安装许可证文件或联系PTC技术支持获取帮助。

3.性能问题：-问题：Creo运行缓慢或占用大量系统资源。

-解决方法：确保计算机满足Creo的系统要求。

优化模型，减少不必要的细节。

升级图形驱动程序。

4.文件导入/导出问题：-问题：在导入或导出文件时出现格式问题。

-解决方法：使用兼容的文件格式，并检查Creo的导入/导出选项。

确保导入的文件版本与Creo版本兼容。

5.模型几何问题：-问题：模型出现几何错误或拓扑问题。

-解决方法：使用Creo的诊断工具检查模型。

修复几何错误并确保模型合理。

6.装配问题：-问题：在装配中出现约束错误或组件位置不正确。

-解决方法：检查每个约束和组件，确保它们正确。

使用Creo的装配分析工具检测问题。

7.图纸问题：-问题：创建或打开图纸时出现问题。

-解决方法：确保图纸相关的模型文件存在且正确。

检查图纸设置和单位。

8.更新问题：-问题：Creo更新失败或遇到安装问题。

-解决方法：确保你有管理员权限。

禁用防病毒软件，重新下载并尝试安装更新。

如果你遇到具体的Creo问题，最好的解决方法是查阅Creo的官方文档、用户手册或联系Creo技术支持。

他们可以提供针对特定问题的详细和最新的解决方案。

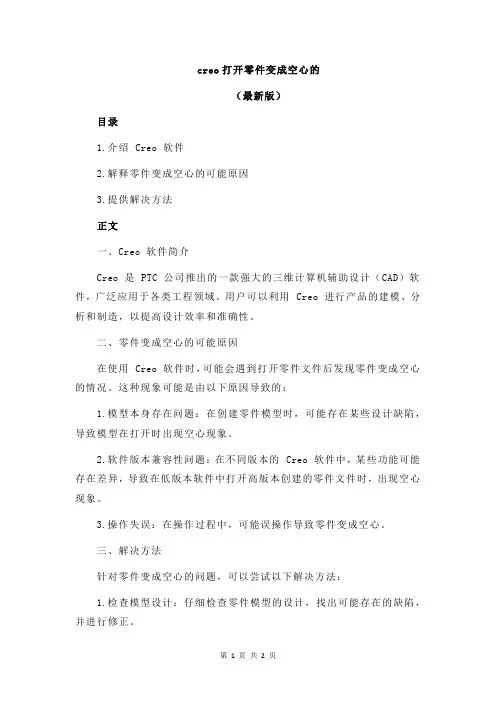

creo打开零件变成空心的

creo打开零件变成空心的
（最新版）
目录
1.介绍 Creo 软件
2.解释零件变成空心的可能原因
3.提供解决方法
正文
一、Creo 软件简介
Creo 是 PTC 公司推出的一款强大的三维计算机辅助设计（CAD）软件，广泛应用于各类工程领域。

用户可以利用 Creo 进行产品的建模、分析和制造，以提高设计效率和准确性。

二、零件变成空心的可能原因
在使用 Creo 软件时，可能会遇到打开零件文件后发现零件变成空心的情况。

这种现象可能是由以下原因导致的：
1.模型本身存在问题：在创建零件模型时，可能存在某些设计缺陷，导致模型在打开时出现空心现象。

2.软件版本兼容性问题：在不同版本的 Creo 软件中，某些功能可能存在差异，导致在低版本软件中打开高版本创建的零件文件时，出现空心现象。

3.操作失误：在操作过程中，可能误操作导致零件变成空心。

三、解决方法
针对零件变成空心的问题，可以尝试以下解决方法：
1.检查模型设计：仔细检查零件模型的设计，找出可能存在的缺陷，并进行修正。

2.更新软件版本：确保所使用的 Creo 软件版本与创建零件的软件版本保持一致，以避免因版本兼容性问题导致的空心现象。

3.重新创建零件：如果以上方法无法解决问题，可以尝试重新创建零件，并将原有零件的特征和参数导入新零件中，以恢复原有零件的形状。

总之，在使用 Creo 软件时，遇到零件变成空心的问题，需要耐心分析可能的原因，并采取相应的解决措施。

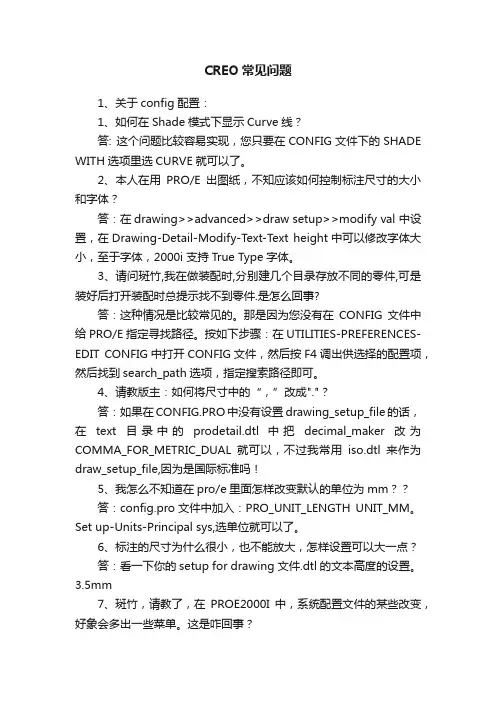

CREO常见问题

CREO常见问题1、关于config配置：1、如何在Shade模式下显示Curve线？答: 这个问题比较容易实现，您只要在CONFIG文件下的SHADE WITH选项里选CURVE就可以了。

2、本人在用PRO/E出图纸，不知应该如何控制标注尺寸的大小和字体？答：在drawing>>advanced>>draw setup>>modify val 中设置，在Drawing-Detail-Modify-Text-Text height中可以修改字体大小，至于字体，2000i 支持True Type字体。

3、请问斑竹,我在做装配时,分别建几个目录存放不同的零件,可是装好后打开装配时总提示找不到零件.是怎么回事?答：这种情况是比较常见的。

那是因为您没有在CONFIG文件中给PRO/E指定寻找路径。

按如下步骤：在UTILITIES-PREFERENCES-EDIT CONFIG中打开CONFIG文件，然后按F4调出供选择的配置项，然后找到search_path选项，指定搜索路径即可。

4、请教版主：如何将尺寸中的“，”改成"."？答：如果在CONFIG.PRO中没有设置drawing_setup_file的话，在text目录中的prodetail.dtl 中把decimal_maker改为COMMA_FOR_METRIC_DUAL就可以，不过我常用iso.dtl来作为draw_setup_file,因为是国际标准吗！5、我怎么不知道在pro/e里面怎样改变默认的单位为mm？？答：config.pro文件中加入：PRO_UNIT_LENGTH UNIT_MM。

Set up-Units-Principal sys,选单位就可以了。

6、标注的尺寸为什么很小，也不能放大，怎样设置可以大一点？答：看一下你的setup for drawing 文件.dtl的文本高度的设置。

Creo常见问题及解决方法V

文档属性变更记录目录CREO常见问题及解决方法 (1)1 配置篇 (5)1.1 C REO如何保存设置 (5)1.2 C REO P ARAMETRIC从哪些位置读取配置文件CONFIG.PRO文件 (5)1.3 如何使用服务器上的CONFIG文件 (5)1.4 如何通过CONFIG设定起作用的模板、图框 (5)1.5 如何修改背景颜色 (6)1.6 如何将名称图号等参数显示在模型树的右侧 (6)1.7 如何在装配图中默认显示“特征” (7)1.8 如何修改基准名称字体大小 (7)1.9 PURGE命令无法使用 (8)1.10 外观库保存方法 (8)1.11 如何更改系统默认颜色设置 (9)1.12 如何将打印预览时图幅上的全部内容设置为黑色 (9)1.13 C REO启动慢 (10)1.14 如何更改C REO界面文字大小 (10)2 建模篇 (12)2.1 如何在一条边上创建部分倒圆角 (12)2.2 C REO启动时报错“TOL文件错误”、“GC文件错误”...，然后C REO关闭 (13)2.3 如何判断板件件能不能展开 (13)2.4 创建零部件剖面时，实体变成了曲面如何处理 (13)2.5 创建钣金件时，钣金厚度小于某个值就会提示设定厚度不在规定范围内 (14)2.6 模型组件的质量不等于子件质量和如何处理： (15)2.7 创建零件时提示配置文件错误： (15)2.8 创建螺纹孔时，没有想要的螺纹类型和规格如何添加 (16)2.9 如何将模型与工程图一起重命名并保存 (16)2.10 如何简化表示保存成独立的模型 (16)3 工程图篇 (18)3.1 修改的绘图设置如何保存： (18)3.2 工程图标题栏比例显示的小数格式如何改为比值： (18)3.3 在消隐状态的视图中如何将需要的隐藏线显示出来 (19)3.4 在视图中如何将不需要的线隐藏起来 (19)3.5 如何让与尺寸相关的标注跟尺寸一起移动 (19)3.6 如何让标注跟视图一起移动 (20)3.7 圆锥倒圆角后，工程图里面网格如何不显示 (20)3.8 产品中有相对运动的部件如何出工程图 (21)3.9 工程图自定义的表格中如何添加上下标 (22)3.10 如何将系统默认球标修改为国标球标 (22)3.11 如何对球标进行排序 (23)3.12 球标采用固定索引排序后如何修改 (24)3.13 球标采用固定索引排序后如果有子件被删除如何取消该子件的固定索引 (25)3.14 工程图中，使用清理尺寸命令，如何让尺寸线的偏移和增量默认为设定值 (25)3.15 工程图中，插入普通视图时默认显示的是着色模型，如何改为线框 (26)3.16 工程图中创建剖视图时，导入的曲面零件隐藏线也全部显示出来如何处理 (26)3.17 如何为球标创建捕捉线 (28)3.18 用超级标注标示变更的地方（○中间加A、B、C....）.. (29)3.19 工程图尺寸不会跟三维模型一起变化应该如何处理 (29)3.20 如何将局部剖中剖面线下的部分隐藏线单独不显示 (30)1配置篇1.1Creo如何保存设置在creo所做的更改一般需要保存在config文件中才能起作用，config文件一般放在creo启动目录下。

PROE常见问题解答 V1.0 20170327

PROE常见问题解答目录一、打开PROE出现“当前页的脚本发生错误”的解决方法。

(2)二、未连网状态下，PROE提示“License request failed for feature”。

(4)三、在PROE中trail.txt是什么文件，这个文件有什么作用? (4)四、PROE的背景颜色设置为黑色。

(4)五、为什么一模一样的零件名的文件可以同时存在桌面上? (8)六、PROE测量模型时尺寸全记录在屏幕上了，如何去掉? (9)七、PROE5.0共享数据里合并与继承命令 (10)八、PROE多页工程图应用。

(13)九、PROE工程图中怎么创建BOM球标？ (15)十、PROE同一个工程图文件，不同的页面中创建BOM球标（模型不同），无法选中视图。

(15)十一、PROE工程图中无法创建球标，提示：显示区域BOM球标的无效视图。

(15)十二、PROE工程图中，怎么固定某一组件/零件的相关内容在BOM表中的索引位置？ (15)十三、PROE工程图中，怎么取消某一组件/零件的相关内容在BOM表中的固定索引位置？ (16)十四、PROE工程图视图移动时，注释球表为什么不跟着移动？ (17)十五、PROE工程图教程：怎么画中心线 (17)十六、在PROE工程图中，如何在同个页面上显示两个零件的工程图？ (20)十七、CAD文件怎么导入到PROE中？ (22)十八、PROE5.0怎么画剖面？ (24)十九、PROE中画阶梯剖面。

(29)二十、PROE导出工程图（CAD），CAD中的图片无法选中，怎么处理？ (31)二十一、PROE工程图注释如何用双箭头？ (31)一、打开PROE出现“当前页的脚本发生错误”的解决方法。

问题原因：是因为默认打开PROE时浏览器会打开PTC公司的网页，由于PTC网站升级，导致此网页中的代码有问题，所以才会出现此错误提示，并导致PROE停止响应，无法正常使用。

解决方法：关掉PROE启动时连接PTC网站页面，最简单的解决方法在帖子后面，自己动手的话步骤如下：1)关闭网络连接，如果是ADSL关掉即可，如果是公司网络可能受权限控制只能拔掉网线。

creo打开零件变成空心的

creo打开零件变成空心的当使用Creo打开一个零件文件后发现它变成空心的，可能有几种可能的原因和解决方法。

下面我会从多个角度进行解释。

1. 文件加载问题：可能是文件加载时出现了错误，导致零件的几何形状无法正确显示。

这可能是由于文件损坏、版本不兼容或者其他加载错误引起的。

解决方法是尝试重新加载文件，或者使用备份文件进行恢复。

2. 几何体显示问题：可能是由于显示设置的问题导致零件的几何体无法正确显示。

检查Creo的显示设置，确保正确选择了显示模式和渲染选项。

尝试切换显示模式，例如从线框模式切换到实体模式，看是否能够正确显示零件的几何体。

3. 零件数据问题：可能是零件文件中的数据出现了问题，导致几何体变为空心。

这可能是由于建模过程中的错误操作、缺失的几何体或其他数据问题引起的。

解决方法是检查零件文件的建模过程，查找可能的错误或缺失的几何体，并进行修复或重新建模。

4. 材料属性问题：可能是零件的材料属性设置不正确，导致几何体显示为空心。

检查零件的材料属性，确保正确设置了密度、厚度和填充等参数。

如果材料属性设置不正确，可能会导致几何体的显示异常。

5. Creo软件问题：可能是Creo软件本身存在问题，导致零件无法正确显示。

尝试更新Creo软件到最新版本，或者尝试在其他计算机上打开相同的零件文件，看是否能够正常显示几何体。

总结起来，当使用Creo打开一个零件文件后发现它变成空心的时候，可能是由于文件加载问题、几何体显示问题、零件数据问题、材料属性问题或者Creo软件问题引起的。

根据具体情况，可以尝试重新加载文件、调整显示设置、修复零件数据、检查材料属性或者更新Creo软件来解决这个问题。

PROE 常见问题及其解决方法

１８、请教一下，在PROE中可以提取出曲面的UV线吗？
答：可以解释一下“曲面的UV线”是什么意思吗？
我们知道，曲线是由一系列点组成的，点的坐标若用参数表示可表示为x=x(u),
y=y(u)，z=z(u);（0<=u<=1);曲面是由一系列的曲线组成的，曲面上的点若用参数
表示为x=x(u,v),y=(u,v),z=（u，v),(0<=u<=1,0<=v<=1),所谓u,v线即是u或v为常
顺利的读出模型。请问我如何从这个模型中提取尺寸，生成三视图？
答：小杰：您好!“从这个模型中提取尺寸，生成三视图！！”是一个零件的逆向
设计过程，不是可以简单说清的，大体需要如下步骤：1。将IGS文件的点数据连
成CURVE线。2。用线再生成面。3。剪裁曲面，修整。4。生成实体。这时需要
的话就可以出图纸了。这是一个基本过程，如果您的零件比较简单，没有复杂曲
吗？
答：这个话题太大了，斑竹恐怕说不完。简单谈一下吧。从PART完成后主要有以下
几步：首先，要把PART拔模，这个过程很烦琐但是很重要，要不然加工后出不来
模。然后就是在PRO/MOLDESIGN中做模具了，当然是先确定分模面和滑块等结构，
然后分模，只要你能成功分模，一般就没有问题了。最后就是编程了，这个工作
实体和剖面相交就显示剖面线，不能定义某部分如筋不显示剖面线。希望您常来！
你把CONFIG文件设好后，放在以下目录：proe2000i\\text并改名为config.sup
２０、请问怎样使用trail.txt.?
答：用写字板打开trail.txt，将里面你要恢复到的地方之后的操作删除掉后存盘
用PROE打开即可。
答：我做过自己的JPG，是没有问题的，不过Pro/E有时候很怪。我想你可以试试减

CreoWindchill10模型重命名问题与解决方式

Creo+Windchill10模型重命名问题与解决方式1.重命名功能的预期效果对CAD模型对象重命名涉及两个属性的修改：名称、文件名，效果与下图，可以在服务端操作也可以在客户端操作重命名完成后，通过更新模型（或者重新打开设计工具，或者重新登录客户端），必须发生一下几处改变：（1）被改模型会话窗口顶部名称发生改变（和改后文件名相同）（2）被改模型树节点名称发生改变（和改后文件名相同）（3）打开文件对话框内的被改模型文件名发生改变（和改后文件名相同）（4）客户端工作区对象列表的名称、文件名发生改变（5）客户端查看模型对象详细信息的名称、文件名发生改变在Creo中的具体位置如下三张图：（1）（2）（3）（4）（5）服务端的变化这里不再赘述2.目前Creo+Windchill重命名功能的缺陷2.1未检入的情况下，嵌入式浏览器重命名功能是我们预期的：（1）模型结构树名称改变（更新对话框是自动弹出的）√（2）Creo窗口title改变√（3）Creo打开文件对话框中的文件名称改变√（4）嵌入式浏览器中工作区名称改变√、文件名改变√（5）嵌入式浏览器中模型对象详细信息名称改变√、文件名改变√（6）外部浏览器中工作区名称改变√、文件名改变√（7）外部浏览器模型对象详细信息名称改变√、文件名改变√2.2未检入情况下，外部浏览器重命名功能部分失效：（1）模型结构树名称不改变（手动更新依然不改变）×（2）Creo窗口title不变×（3）Creo打开文件对话框中的文件名称不变×（4）嵌入式浏览器中工作区名称改变√、文件名不变×（5）嵌入式浏览器中模型对象详细信息名称改变√、文件名改变√（6）外部浏览器中工作区名称改变√、文件名改变√（7）外部浏览器模型对象详细信息名称改变√、文件名改变√2.3检入后，嵌入式浏览器重命名功能部分失效：（1）模型结构树名称不改变（手动更新依然不改变）×（2）Creo窗口title不变×（3）Creo打开文件对话框中的文件名称不变×（4）嵌入式浏览器中工作区名称改变√（更新后）、文件名不变×（5）嵌入式浏览器中模型对象详细信息名称改变√、文件名改变√（6）外部浏览器中工作区名称改变√、文件名改变√（7）外部浏览器模型对象详细信息名称改变√、文件名改变√2.4检入后，外部浏览器重命名功能部分失效：（1）模型结构树名称不改变（手动更新依然不改变）×（2）Creo窗口title不变×（3）Creo打开文件对话框中的文件名称不变×（4）嵌入式浏览器中工作区名称改变√（更新后）、文件名不变×（5）嵌入式浏览器中模型对象详细信息名称改变√、文件名改变√（6）外部浏览器中工作区名称改变√、文件名改变√（7）外部浏览器模型对象详细信息名称改变√、文件名改变√3.Creo+Windchill重命名功能总结：●检入前使用嵌入式浏览器重命名，是完全符合预期效果的，其他情况均有问题●不论在哪里重命名，外部浏览器的显示都是正确的●检入后，无论在哪里重命名，效果都是一样的。

PROE安装后运行常见错误和解决方法

PROE安装后运行常见错误和解决方法般安装软件最好不要有中文路径。

proe安装一般要建环境变量，还有许可证文件要改。

最常见的问题有两个：一、许可证文件修改的不正确或未在OBJ目录下运行破解文件时会提示：License request failed for feature PROE_DDiTy: -8:Invalid (Inconsistent) license key.解决方法：不用重新安装PROE，只需检查许可证文件是否成功修改，没修改正确的重新修改。

破解文件忘了运行的请重新运行破解文件。

二、在OBJ下运行了破解文件但许可证文件修改错误时会提示：License request failed for feature PROE_DDiTy: -9:Invalid host解决方法：不用重新安装PROE，只需许可证文件是否成功修改，没修改正确的重新修改。

下面是网上别人翻译的：前面全部都是: License request failed for feature PROE_DDiTy:开始,然后数字代码不同-1 "cannot find license file" “无法找到许可证文件” 中英文解答(由"lhwm"翻译): The unlock software was unable to locate a license file. 锁定软件无法找到许可证文件。

Check the settings of these two environment variables: 检查设置这两个环境变量：DIVISIONROOT should specify the release directory or be unset. divisionroot 应指定释放目录或给予取消。

DIVISION_LICENSE_FILE should specify the license file or be unset. division_license_file 应指定许可文件或给予取消。

2019最新Creo最详细破面修补教程详

Creo最详细破面修补教程详Croe里面破面修复命令有了较大的改善，不需要再“修复”“修改”“特征化”之间切换，所有命令已经整合到一起。

一、打开IGS文件使用导入方式打开IGS文件，系统会自动添加基准平面，比直接打开IGS文件使用更加方便选择默认打开后二、进入编辑状态在模型树右击导入特征，选择编辑定义在工具栏选择如下命令，即可进入编辑窗口编辑窗口的工具栏三、自动修复进入模型的时候，发现“修复”命令不可用。

这是因为模型树内，发现有“曲面103”在模模型树外面选中该图元，然后将其拖至原件118内部然后发现工具栏上的“修复”命令已经可以使用了单击该命令，系统会自动修复曲面的部分小破面这里我们讲下查找零件内间隙的方法输入相应的值，既可以查找零件内满足条件的间隙“间隙/薄片”命令四、自定义间隙修复使用“间隙/薄片”命令，添加下图的间隙然后单击“修复”，即可完成该处破面的修补五、使用移动顶点修复将图中红色部分的顶点移至粉红色部分，即可完成破面修补在移动的过程中，系统会自动捕捉临近的顶点自此次IGS破面就修复完毕，确认完成，在模型树中选中该执行，执行实体化命令，可以将该曲面转为实体勾选确认，我们使用截面来观察，可以发现该造型已经转换为实体零件六、使用替换边修复七、如下图，使用替换边，即使用目的变（现有或自己建立），替换掉现在存在的边达到修改的效果。

我们介绍使用自己建立的方式（同样可以采用草绘曲线的方式）选中需要投影的平面，此时UV曲线的命令已经可以使用，按下图操作确认时，系统弹出了故障，分别是这是因为曲线和平面的夹角太小，不能争取投影，我们可以适当更改曲线的形状，重新投影使用移动顶点命令修改，然后重新投影，不会发生错误。

选着刚才需要投影的三条边，使用替换命令选择刚才投影的边，完成替换，修补结束修补后效果七、曲面修剪修剪下图的曲面，完成破面修复选中需要修剪的曲面选择修剪命令选取修剪链，完成破面修补同样以下部分可以按照次方法去除八、使用边界混合使用混合命令修复下图的破面选定方法如下同样以下曲面可以依照此法修复。
