本特利3500厂家说明
bently 3500测振监测系统介绍
![bently 3500测振监测系统介绍](https://img.taocdn.com/s3/m/77d5fbdb50e2524de5187ec9.png)
3500测振监测系统介绍监测系统本特利内华达公司所生产的监测保护系统主要应用在大型旋转和往复式机械的本体振动等监测保护方面,我们的空压机和氧压机系统中都应用了BENTLY测振系统,因为超速对透平机组而言是极其危险的情形之一,所以必须安装超速保护系统。
本特利公司为此研制了由涡流传感器及超速保护监测器组成的电子超速监测系统,它是完整的超速保护系统的一部分。
我们的测振系统应用有3300和3500两种测振,这次重点介绍23500制氧机采用的3500测振系统3500监测系统是当今最新的机器检测系统,此系统能够通过多种传感器采集数据作为一个系统,提供连续、在线监测功能,适用于机械保护应用,它是本特利内华达采用传统框架形式的系统中功能最强、最灵活的系统,具有其他系统所不具备的多种性能和先进功能。
3500监测系统的设计目的如下●每个通道的价格比以往的监测系统更低,一表多用(轴振、偏心、轴位移、加速度可以通用),减少了工厂运作成本。
●数字化和集成化程度高,提高了监测系统的质量。
●支持在线插拔,维护时不需断电。
3500监测系统和我们以前使用的3300相比,3500比3300多了软件系统,而且一个软件多样化,且需要计算机进行组态,但组态完成以后就不再需要计算机。
而且也没有3300那样的显示面板,布置更密集。
BENTLY的3500监测保护系统由传感器(探头、延长电缆、前置器)就地电缆和监视器框架,计算机和软件组成。
我们就先从传感器开始介绍。
传感器1.1 传感器的组成及功能系统有三个独立的部分,其中任何单独一部分都不能称为传感器,这三部分分别是:探头,延伸电缆、前置器。
它既能进行静态(位移)测量,又能进行动态(振动)测量,主要用于油膜轴承机械的振动和位移测量,以及键相位和转速测量。
它能将一种物理量转化为另一种物理量,在前置器(也叫前置变送器)系统中,机械能被转化成电能,这个系统中使用的转换设备被称为前置器。
这种电子设备被安装在金属盒子里。
本特利3500中文说明书
![本特利3500中文说明书](https://img.taocdn.com/s3/m/4c4a62e7a0116c175f0e48fe.png)
传感器缓冲输出:前面板对应每一通道均有同轴接头,每一同轴接头都有短路保护
20到30Vdc输入:10.0A(最大)。
输出:前面板发光二极管
电源OKLED:当电源工作正常时,灯亮。
单点接地线连接:为避免接地回路,系统必须提供一单点接地,电源输入模块为你提供了一个开关,来区别控制系统在哪儿接地。如果装了两个电源,那么两个开关需要调到同一位置。电源输入模块出厂时,开关调到关(CLOSED);接地系统通过末端(END)引到端子连接器上,如果系统在另一个地方接地,比如用外部安保器,需把开关调到(OPENED)。下图演示了如何把开关跳到(OPENED)位置。
3、3500/20框架接口模块
框架接口模块(RIM)是3500框架的基本接口。它支持本特利内华达用于框架组态并调出机组中信息的专有协议。框架接口模块必须放在框架中的第一个槽位(紧靠电源的位置)。RIM可以与兼容的本特利内华达通讯处理器,如TDXnet、TDIX和DDIX等连接。虽然RIM为整个框架提供某些通用功能,但它并不是重要监测路径中的一部分,对整个监测系统的正确和正常运行没有影响。每个框架需要一个框架接口模块。
1.交流电源
2.高压直流电源
3.低压直流电源
输入电源选项:
175到264Vacrms:(247到373Vac,pk),47到63Hz。该选项使用交流电源且为高电压(通常220V)交流电源输入模块(PIM)。安装版本R以前的交流电源输入模块(PIM)和/或版本M以前的电源模块要求电压输入:175到250Vacrms。
通讯网关模块
3500/92
一个或多块
可选
3500框架组态软件
必须
见下图:
本特利3500系统简介解读

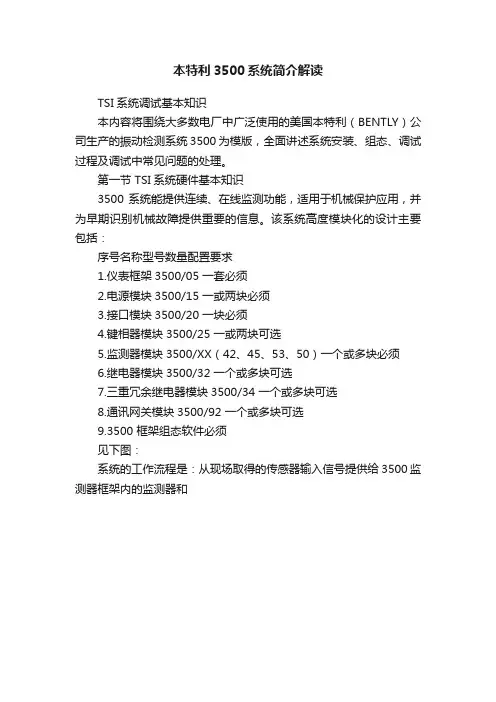

![本特利3500系统简介解读](https://img.taocdn.com/s3/m/05f674e2ab00b52acfc789eb172ded630b1c980e.png)
本特利3500系统简介解读
TSI系统调试基本知识
本内容将围绕大多数电厂中广泛使用的美国本特利(BENTLY)公司生产的振动检测系统3500为模版,全面讲述系统安装、组态、调试过程及调试中常见问题的处理。
第一节 TSI系统硬件基本知识
3500系统能提供连续、在线监测功能,适用于机械保护应用,并为早期识别机械故障提供重要的信息。
该系统高度模块化的设计主要包括:
序号名称型号数量配置要求
1.仪表框架3500/05 一套必须
2.电源模块3500/15 一或两块必须
3.接口模块3500/20 一块必须
4.键相器模块3500/25 一或两块可选
5.监测器模块3500/XX(42、45、53、50)一个或多块必须
6.继电器模块3500/32 一个或多块可选
7.三重冗余继电器模块3500/34 一个或多块可选
8.通讯网关模块3500/92 一个或多块可选
9.3500 框架组态软件必须
见下图:
系统的工作流程是:从现场取得的传感器输入信号提供给3500监测器框架内的监测器和。
本特利3500中文说明书解析
![本特利3500中文说明书解析](https://img.taocdn.com/s3/m/e2f5b0fa33d4b14e852468a0.png)
TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利(BENTLY)公司生产的振动检测系统3500为模版,全面讲述系统安装、组态、调试过程及调试中常见问题的处理。
第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能,适用于机械保护应用,并为早期识别机械故障提供重要的信息。
该系统高度模块化的设计主要包括:见下图:系统的工作流程是:从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道,数据被采集后,与报警点比较并从监测器框架送到一个地方或多个地方处理。
3500框架中模件的共同特征是带电插拔和内部、外部接线端子。
任何主模件(安装在3500框架前端)能够在系统供电状态中拆除和更换而不影响不相关模块的工作,如果框架有两个电源,插拔其中一块电源不会影响3500框架的工作。
外部端子使用多芯电缆(每个模块一根线)把输入\输出模块与终端连接起来,这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易,内部端子则用于把传感器与输入\输出模块直接连接起来。
外部端子块一般不能与内部端子输入/输出模块一起使用。
1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。
它为3500各个框架之间的互相通讯提供背板通讯,并为每个模块提供所要求的电源。
3500框架有两种尺寸:1 全尺寸框架——19英寸EIA框架,有14个可用模块插槽2 迷你型框架——12英寸框架,有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。
其余14个框架位置(对与迷你型框架来说是其余7个位置)可以安装任何模块。
2、3500/15电源模块3500 电源是半高度模块,必须安装在框架左边特殊设计的槽口内。
3500 框架可装有一个或两个电源(交流或直流的任意组合)。
其中任何一个电源都可给整个框架供电。
如果安装两个电源,第二个电源可做为第一个电源的备份。
当安装两个电源时,上边的电源作为主电源,下边的电源作为备用电源,只要装有一个电源,拆除或安装第二个电源模块将不影响框架的运行。
本特利3500组态中文说明书
![本特利3500组态中文说明书](https://img.taocdn.com/s3/m/6afbd7c44693daef5ef73d8d.png)
本特利组态一、连接、上载一般先上电,点击图1后,选择端口和波特率见图2,点CONNECT建立连接。
点UPLOAD图3,上载组态图4。
图1图2图3图4二、模块设置1、模拟量模块设置点击图4中左侧的options按钮,然后可以对各个模块进行组态。
以上图为例,1~7槽分别为CPU模块,增速箱振动,风机振动,风机位移,报警继电器,停车继电器,modbus通信模块。
点击图4中的2号槽进入图5的界面进行振动组态图5如图5中,选择通道信号类型,每两个通道为一组同类型信号,Radial Vibration为振动,如果信号为位移则选择Thrust Position.不测建相,将No Keyphasor打钩。
用到那个通道将该通道Active打钩。
设定量程,选择探头类型点击要设定的通道的Options按钮。
现在以图5中通道1为例,进入图6选择探头类型图6再点击图6中的进入图7选择要设定的参数量程,并且可以设置报警和停机的延迟时间。
设置好点ok保存,如果该模块四个通道信号类型,探头型号以及量程都相同,可以点击图5中的1和2按钮依次将设置好的1通道属性复制到Channel 2、Channel 3、Channel 4中。
位移的设置类似。
图72、继电器模块设置点击图4中的槽5进入图8的界面图8图8的逻辑是该继电器模块的第一路通道是第一个模拟量模块前两个通道报警信号有任何一个出现,该继电器输出。
依次可以根据实际情况设置其他通道输出逻辑。
三、报警、停机值设定点击主菜单中的如下图图9要设置振动或位移的报警、停机值,可在图9的界面中点击相应的模块图10图11振动的设置如图10,位移的设置如图11.其中可根据实际要求设置报警、停机值的上下限,需要设置的项目打钩。
如果相同类型的信号报警上下限一样,可以点击其中的进入图12界面复制到需要的通道。
图12四、3500/92的组态点击92进入通讯模块组态画面图13(组态波特率等参数),电击Configue按钮进入Congigurable Registers窗口图14,将具体振动或位移的通道DRIECT拖到右面的窗口。
本特利-3500

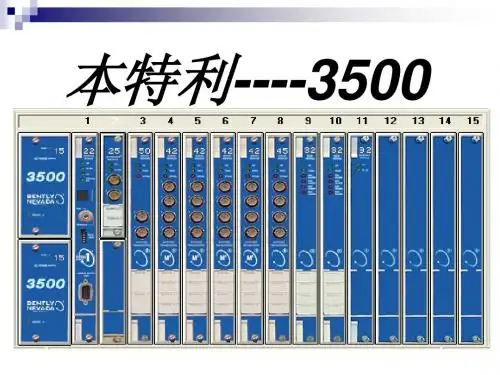

![本特利-3500](https://img.taocdn.com/s3/m/913c8869caaedd3383c4d3c0.png)
3500/45M(续)
继电器模块:3500/32
4/16通道继电器模块是一个全高模块,可提供4或 16个继电器的输出量。此模块的每个输出都可以独
立编程,以执行所需要的逻辑表决。
每个应用在此继电器模块上的继电器,都具有
“报警驱动逻辑”。该报警驱动逻辑可用“与门” 和“或门”逻辑编程,并可利用框架中的任何监测 器通道或任何监测器通道的组合所提供的报警输入。
径向振动
轴向位移 差胀 偏心
3500/42M(续)
①指示灯描述: OK:指示检测器I/O模块运行正常; TX/RX:接收和发送信号的速率闪动OK; BYPASS(旁路):指示该监测器的某些功 能被暂时抑制 ②传感器缓冲输出 ③位移/速度加速度带内部端子的I/O模块
3500/42M(续)---- 报警点设置
支持以下三种供电方式: 1、交流电源(175~264Vac或85~132Vac) 2、高压直流电源(88~140Vdc) 3、低压直流电源(20~30Vdc)
3500/22M框架接口模块 --------瞬态数据接口模块
3500瞬态数据接口(TDI)是3500监测系统和System机
械管理软件之间的接口。
本特利----3500
系统概述:
系统提供连续、在线监测功能,适用于机械保护应用。 此系统能够通过多种传感器采集数据,此硬件平台是专门为 帮助管理关键设备而设计和制造的,可为各类工厂人员提供 机械信息。
鉴于本厂动力站,此系统主要用于监测汽轮机的轴瓦 振动、轴位移、胀差及膨胀,并对位移、胀差及轴振进行报 警设置进而做出相关跳车逻辑输出。
继电器模块:3500/32
①发光二级管,指示继电器通道 工作的情况
②用来把继电器触点联到外部设 备的终端
本特利中文手册最新版3500-20
![本特利中文手册最新版3500-20](https://img.taocdn.com/s3/m/091670d228ea81c758f5789f.png)
本特利内华达资产状态监测
3500/20 框架接口模块
文件编号 285173-01 修订版 NC(10/09)
3500/20 框架接口模块操作与维护手册
版权所有 2009 本特利内华达
保留所有权力
本手册内容如有更改,恕不另行通知。
以下为引用的其他法人实体的商标。
Telfon®是杜邦的注册商标。 Velostat®是3M公司的商标。
6 故障查找................................................................................................................ 52 6.1 校验................................................................................................................ 52 6.2 发光二极管LED故障状态................................................................................ 52 6.3 系统事件列表消息 .......................................................................................... 53 6.4 报警事件列表消息 .......................................................................................... 71
3.2 开关................................................................................................................ 19 3.2.1 软件开关 ................................................................................................. 19 3.2.2 硬件开关 ................................................................................................. 21
本特利3500中文说明书
![本特利3500中文说明书](https://img.taocdn.com/s3/m/33059ef0866fb84ae55c8d52.png)
本特利3500中文说明书(总43页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利(BENTLY)公司生产的振动检测系统3500为模版,全面讲述系统安装、组态、调试过程及调试中常见问题的处理。
第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能,适用于机械保护应用,并为早期识别机械故障提供重要的信息。
该系统高度模块化的设计主要包括:见下图:系统的工作流程是:从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道,数据被采集后,与报警点比较并从监测器框架送到一个地方或多个地方处理。
3500框架中模件的共同特征是带电插拔和内部、外部接线端子。
任何主模件(安装在3500框架前端)能够在系统供电状态中拆除和更换而不影响不相关模块的工作,如果框架有两个电源,插拔其中一块电源不会影响3500框架的工作。
外部端子使用多芯电缆(每个模块一根线)把输入\输出模块与终端连接起来,这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易,内部端子则用于把传感器与输入\输出模块直接连接起来。
外部端子块一般不能与内部端子输入/输出模块一起使用。
1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。
它为3500各个框架之间的互相通讯提供背板通讯,并为每个模块提供所要求的电源。
3500框架有两种尺寸:1 全尺寸框架——19英寸EIA框架,有14个可用模块插槽2 迷你型框架——12英寸框架,有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。
其余14个框架位置(对与迷你型框架来说是其余7个位置)可以安装任何模块。
2、3500/15电源模块3500 电源是半高度模块,必须安装在框架左边特殊设计的槽口内。
3500 框架可装有一个或两个电源(交流或直流的任意组合)。
本特利3500监测保护系统简介
![本特利3500监测保护系统简介](https://img.taocdn.com/s3/m/e55f6b14854769eae009581b6bd97f192279bff4.png)
燃气轮机汽轮机保护装置采用的是美国本特利(BENTLY)公司生产的3500保护系统,该系统是计算机化的振动信息系统,可对旋转机械和往复式运动机械的机械状态提供所需要的信息,如不平衡、不对中,轴裂纹和轴承故障等机械问题的早期判定提供可靠依据。
本套安全监视装置用于连续监视机组本体各种参数,其监视参数有转速、轴向位移、胀差汽轮机转子与汽缸的相对膨胀,称为胀差。
习惯上规定转子膨胀大于汽缸膨胀时的胀差值为正胀差,汽缸膨胀大于转子膨胀时的胀差值为负胀差。
根据汽缸分类又可分为高差、中差、低I差、低II差。
胀差数值是很重要的运行参数,若胀差超限,则热工保护动作使主机脱扣。
使胀差向正值增大的主要因素简述如下:1)启动时暖机时间太短,升速太快或升负荷太快。
2)汽缸夹层、法兰加热装置的加热汽温太低或流量较低,引起汽加热的作用较弱。
3)滑销系统或轴承台板的滑动性能差,易卡涩。
4)轴封汽温度过高或轴封供汽量过大,引起轴颈过份伸长。
5)机组启动时,进汽压力、温度、流量等参数过高。
6)推力轴承磨损,轴向位移增大。
7)汽缸保温层的保温效果不佳或保温层脱落,在严禁季节里,汽机房室温太低或有穿堂冷风。
8)双层缸的夹层中流入冷汽(或冷水)。
9)胀差指示器零点不准或触点磨损,引起数字偏差。
10)多转子机组,相邻转子胀差变化带来的互相影响。
11)真空变化的影响。
12)转速变化的影响。
13)各级抽汽量变化的影响,若一级抽汽停用,则影响高差很明显。
14)轴承油温太高。
15)机组停机惰走过程中由于“泊桑效应”的影响。
使胀差向负值增大的主要原因:1)负荷迅速下降或突然甩负荷。
2)主汽温骤减或启动时的进汽温度低于金属温度。
3)水冲击。
4)汽缸夹、法兰加热装置加热过度。
5)轴封汽温度太低。
6)轴向位移变化。
7)轴承油温太低。
8)启动进转速突升,由于转子在离心力的作用下轴向尺寸缩小,尤其低差变化明显。
9)汽缸夹层中流入高温蒸汽,可能来自汽加热装置,也可能来自进汽套管的漏汽或者轴封漏汽。
本特利中文手册最新版3500-15
![本特利中文手册最新版3500-15](https://img.taocdn.com/s3/m/d89f382a2af90242a895e59c.png)
• 3500 框架组态软件设置模块运行参数的使用指南 • 3500 框架测试工具软件校验模块输入输出端子工作是否正常的使用指南
3500 监测系统计算机硬件和软件手册(128158-01)
• 框架与 3500 上位机连接操作指导 • 通讯校验步骤 • 软件安装步骤 • 数据采集/DDE 服务器和操作员显示软件使用指导 • 网络与远程通讯的设置步骤与简图
7.1 3500/15 电源 ....................................................................................................................................19 7.2 备件 .......................................................................................................................................................19
8. 技术规格 ........................................................................................................ 21
v
3500/15 交流与直流电源操作与维护手册 8.1 输入 .......................................................................................................................................................21 8.1.1 所有型号电源模块 ...............................................................................................................21 8.1.2 低压交流 ...................................................................................................................................21 8.1.3 高压交流 ...................................................................................................................................22 8.1.4 低压直流 ...................................................................................................................................23 8.1.5 高压直流 ...................................................................................................................................23 8.2 输出 .......................................................................................................................................................24 8.3 环境限制 .............................................................................................................................................24 8.4 CE标志导则........................................................................................................................................24 8.4.1 EMC导则.........................................................................................................................................24 8.4.2 低电压导则 ..............................................................................................................................25 8.5 机构批准 .............................................................................................................................................25 8.6 物理参数 .............................................................................................................................................26 8.6.1 电源模块 ...................................................................................................................................26 8.6.2 电源输入模块 .........................................................................................................................26 8.7 框架空间要求 ...................................................................................................................................26 8.8 其他 .......................................................................................................................................................27
本特利3500中文说明书(完整资料).doc
![本特利3500中文说明书(完整资料).doc](https://img.taocdn.com/s3/m/c9a29db62f60ddccdb38a08c.png)
此文档下载后即可编辑TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利(BENTLY)公司生产的振动检测系统3500为模版,全面讲述系统安装、组态、调试过程及调试中常见问题的处理。
第一节TSI系统硬件基本知识3500系统能提供连续、在线监测功能,适用于机械保护应用,并为早期识别机械故障提供重要的信息。
该系统高度模块化的设计主要包括:见下图:系统的工作流程是:从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道,数据被采集后,与报警点比较并从监测器框架送到一个地方或多个地方处理。
3500框架中模件的共同特征是带电插拔和内部、外部接线端子。
任何主模件(安装在3500框架前端)能够在系统供电状态中拆除和更换而不影响不相关模块的工作,如果框架有两个电源,插拔其中一块电源不会影响3500框架的工作。
外部端子使用多芯电缆(每个模块一根线)把输入\输出模块与终端连接起来,这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易,内部端子则用于把传感器与输入\输出模块直接连接起来。
外部端子块一般不能与内部端子输入/输出模块一起使用。
1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。
它为3500各个框架之间的互相通讯提供背板通讯,并为每个模块提供所要求的电源。
3500框架有两种尺寸:1 全尺寸框架——19英寸EIA框架,有14个可用模块插槽2 迷你型框架——12英寸框架,有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。
其余14个框架位置(对与迷你型框架来说是其余7个位置)可以安装任何模块。
2、3500/15电源模块3500 电源是半高度模块,必须安装在框架左边特殊设计的槽口内。
3500 框架可装有一个或两个电源(交流或直流的任意组合)。
其中任何一个电源都可给整个框架供电。
如果安装两个电源,第二个电源可做为第一个电源的备份。
当安装两个电源时,上边的电源作为主电源,下边的电源作为备用电源,只要装有一个电源,拆除或安装第二个电源模块将不影响框架的运行。
本特利3500中文说明书
![本特利3500中文说明书](https://img.taocdn.com/s3/m/dca29eba700abb68a982fbe2.png)
本特利3500中文说明书TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利(BENTLY)公司生产的振动检测系统3500为模版,全面讲述系统安装、组态、调试过程及调试中常见问题的处理。
第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能,适用于机械保护应用,并为早期识别机械故障提供重要的信息。
该系统高度模块化的设计主要包括:序号名称型号数量配置要求1.仪表框架3500/05 一套必须2.电源模块3500/15 一或两块必须3.接口模块3500/20 一块必须4.键相器模块3500/25 一或两块可选5.监测器模块3500/XX(42、45、53、50)一个或多块必须6.继电器模块3500/32 一个或多块可选7.三重冗余继电器模块3500/34 一个或多块可选8.通讯网关模块3500/92 一个或多块可选9.3500 框架组态软件必须见下图:系统的工作流程是:从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道,数据被采集后,与报警点比较并从监测器框架送到一个地方或多个地方处理。
3500框架中模件的共同特征是带电插拔和内部、外部接线端子。
任何主模件(安装在3500框架前端)能够在系统供电状态中拆除和更换而不影响不相关模块的工作,如果框架有两个电源,插拔其中一块电源不会影响3500框架的工作。
外部端子使用多芯电缆(每个模块一根线)把输入\输出模块与终端连接起来,这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易,内部端子则用于把传感器与输入\输出模块直接连接起来。
外部端子块一般不能与内部端子输入/输出模块一起使用。
1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。
它为3500各个框架之间的互相通讯提供背板通讯,并为每个模块提供所要求的电源。
3500框架有两种尺寸:1 全尺寸框架——19英寸EIA框架,有14个可用模块插槽2 迷你型框架——12英寸框架,有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。
通用本特利3500系统综述
![通用本特利3500系统综述](https://img.taocdn.com/s3/m/753f7dfd227916888586d7cf.png)
通用本特利3500系统综述<i>通用本特利3500系统综述,说明书,学习资料</i>GE检测控制技术3500系列设备保护系统Bently Nevada资产状态监测<i>通用本特利3500系统综述,说明书,学习资料</i>为什么要保护和监测?无论是发电、压缩和泵送液体,还是驱动工艺设备,工业生产无时无刻不依赖于关键设备。
关键设备发生故障不仅造成了不方便,有时甚至是灾难性的后果。
由于关键设备的故障而导致的生产部分停止或完全停止,损失有时价值达到每天几百万元,甚至决定着全年生产是盈利还是亏损。
由于设备状况是一个成败攸关的要点,对它的监测不只是一个好主意,它还是一种必要。
对关键资产的各项参数,如振动、温度、速度和众多其它状况指标进行连续监测,已经被事实证明是一种能够预测和防止机械设备发生意外故障的成功方法。
在全球成千上万台工业生产设施中的运用表明,它能带来很多有形的效益,例如:极大程度上避免灾难性故障的产生更好的设备可靠性/可用性更少的非计划停机增加了维护/大修的计划性,降低了维修成本大修之间的运行时间更长降低了保险费在关键设备保护和监测领域中,有一个品牌早已证明自己远高于竞争对手的能力,它就是来自GE的本特利内华达(Bently Nevada*)。
<i>通用本特利3500系统综述,说明书,学习资料</i>为什么推荐Bently Nevada (small R to show trade mark)设备状况监测系统?GE的Bently Nevada设备保护和监测系统包含了十多种不同型号,这些不同型号的产品在过去40年成功应用在不同领域。
这些型号组合起来,构成了全世界永久性安装传感器和监测通道的最大安装基数。
这一系列已经赢得了业界的信任,通过40多年来不断的学习、改进和提高,我们解决方案已经能够应用于工业界要求最为严格的各种领域。
这些领域都要求达成最高等级的可靠性。
本特利BN3500安装指导说明
![本特利BN3500安装指导说明](https://img.taocdn.com/s3/m/910bff8ea2161479171128d7.png)
BN3500现场调试和传感器安装指导该指导书主要针对印度135MW机组编制,该工程TSI与常规设计不同在于,胀差是冗余布置,特别是低压缸胀差,为冗余补偿式测量,安装时需要对两对传感器同时考虑安装间隙,还有该机组盖振配置为XY向。
其他机型可以参考变通。
1、软件安装BN3500系统调试软件3500/01,安装简单;现场调试安装请注意软件版本,目前厂内调试一般用的最新软件,因此现场最好也安装最新版本软件,否则在软件组态通讯上会有不匹配的情况出现。
本指导按软件版本(不同版本组态界面可能不一样)完成。
2、通讯连接BN3500系统调试通讯通过通讯电缆从PC和框架接口模块(3500/20,该卡件已经被淘汰,目前为3500/22)连接。
3500/20板件背后有个开关,可以选择RS232/RS422,一般情况下,出厂即是选的RS232,因此现场直接用232的电缆连接即可,BN3500系统用RS232电缆连接如图1),通讯连接不需要密码,只要电缆没问题就OK,设置(通讯口和波特率)也不用更改,连接界面如图2、3。
图1 RS232电缆连接图2 通讯连接界面一图3 通讯连接界面二3、模块组态以及组态下载按TSI机箱框架实际槽位布置新建一个框架配置组态(只针对同一机箱配置,不同机箱需要不同框架配置组态),该配置也可以直接从TSI框架接口模块中上传至PC上(因为出厂前,TSI在厂内已经完成调试工作),如图4。
图4 上传机箱配置到PC上右键框架中任何一个模块,即可对其进行组态,右键菜单如图5:图5 卡件组态卡件右键OPTIONS,设置卡件参数,包括传感器选型,测量类型,通道选择等;卡件右键SETPOINTS设置报警停机值;卡件右键VERIFICATION为卡件通道显示(间隙电压和间隙值),当PC与框架接口模块处于连接状态,并且传感器安装连接上时,可以在这个画面中检测传感器间隙值显示;同时在该画面中可以显示该模块OK状态,通道OK状态和传感器所处的状态(间隙值,电压值,停机报警状态变化),界面如图6。
本特利3500系统简介解读
![本特利3500系统简介解读](https://img.taocdn.com/s3/m/40a9262f6bd97f192279e9d0.png)
TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利(BENTLY)公司生产的振动检测系统3500为模版,全面讲述系统安装、组态、调试过程及调试中常见问题的处理。
第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能,适用于机械保护应用,并为早期识别机械故障提供重要的信息。
该系统高度模块化的设计主要包括:序号名称型号数量配置要求1.仪表框架3500/05 一套必须2.电源模块3500/15 一或两块必须3.接口模块3500/20 一块必须4.键相器模块3500/25 一或两块可选5.监测器模块3500/XX(42、45、53、50)一个或多块必须6.继电器模块3500/32 一个或多块可选7.三重冗余继电器模块3500/34 一个或多块可选8.通讯网关模块3500/92 一个或多块可选9.3500 框架组态软件必须见下图:系统的工作流程是:从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道,数据被采集后,与报警点比较并从监测器框架送到一个地方或多个地方处理。
3500框架中模件的共同特征是带电插拔和内部、外部接线端子。
任何主模件(安装在3500框架前端)能够在系统供电状态中拆除和更换而不影响不相关模块的工作,如果框架有两个电源,插拔其中一块电源不会影响3500框架的工作。
外部端子使用多芯电缆(每个模块一根线)把输入\输出模块与终端连接起来,这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易,内部端子则用于把传感器与输入\输出模块直接连接起来。
外部端子块一般不能与内部端子输入/输出模块一起使用。
1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。
它为3500各个框架之间的互相通讯提供背板通讯,并为每个模块提供所要求的电源。
3500框架有两种尺寸:1 全尺寸框架——19英寸EIA框架,有14个可用模块插槽2 迷你型框架——12英寸框架,有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。
本特利BN3500安装指导说明
![本特利BN3500安装指导说明](https://img.taocdn.com/s3/m/fa3384d3d5bbfd0a78567300.png)
BN3500现场调试和传感器安装指导该指导书主要针对印度135MW机组编制,该工程TSI与常规设计不同在于,胀差是冗余布置,特别是低压缸胀差,为冗余补偿式测量,安装时需要对两对传感器同时考虑安装间隙,还有该机组盖振配置为XY向。
其他机型可以参考变通。
1、软件安装BN3500系统调试软件3500/01,安装简单;现场调试安装请注意软件版本,目前厂内调试一般用的最新软件,因此现场最好也安装最新版本软件,否则在软件组态通讯上会有不匹配的情况出现。
本指导按软件版本V3.92SP2(不同版本组态界面可能不一样)完成。
2、通讯连接BN3500系统调试通讯通过通讯电缆从PC和框架接口模块(3500/20,该卡件已经被淘汰,目前为3500/22)连接。
3500/20板件背后有个开关,可以选择RS232/RS422,一般情况下,出厂即是选的RS232,因此现场直接用232的电缆连接即可,BN3500系统用RS232电缆连接如图1),通讯连接不需要密码,只要电缆没问题就OK,设置(通讯口和波特率)也不用更改,连接界面如图2、3。
图1 RS232电缆连接图2 通讯连接界面一图3 通讯连接界面二3、模块组态以及组态下载按TSI机箱框架实际槽位布置新建一个框架配置组态(只针对同一机箱配置,不同机箱需要不同框架配置组态),该配置也可以直接从TSI框架接口模块中上传至PC上(因为出厂前,TSI在厂内已经完成调试工作),如图4。
图4 上传机箱配置到PC上右键框架中任何一个模块,即可对其进行组态,右键菜单如图5:图5 卡件组态卡件右键OPTIONS,设置卡件参数,包括传感器选型,测量类型,通道选择等;卡件右键SETPOINTS设置报警停机值;卡件右键VERIFICATION为卡件通道显示(间隙电压和间隙值),当PC与框架接口模块处于连接状态,并且传感器安装连接上时,可以在这个画面中检测传感器间隙值显示;同时在该画面中可以显示该模块OK状态,通道OK状态和传感器所处的状态(间隙值,电压值,停机报警状态变化),界面如图6。
Bently Nevada 3500 94M VGA显示器产品数据手册说明书
![Bently Nevada 3500 94M VGA显示器产品数据手册说明书](https://img.taocdn.com/s3/m/5afdbd44a31614791711cc7931b765ce04087a48.png)
3500/94M VGA DisplayProduct DatasheetBently Nevada*Asset Condition MonitoringDescriptionThe3500/94M VGA Display uses a standard color VGA monitorwith Touch Screen technology to display3500data.Thisproduct has three components,the3500/94M VGA Displaymodule and its I/O module,and the VGA display monitor.Thedisplay monitor,with standard cabling,can be mounted up to6.1m(20ft)from the rack.The3500/94M displays all3500Machinery Protection Systeminformation,including:l System Event Listl Alarm Event Listl All module and channel datal Current alarm data(quick view)l Nine custom display options.All are accessed through the Touch Screen.The3500/94M modules are configured through the3500RackConfiguration Software.You can configure nine customscreens.By default,one bargraph screen shows all of the1Xmeasurements,while another shows the Gap values.Customscreens may be organized into machine train groupings.Youcan organize system data into any pages on the customscreen.Multiple Rack FeatureSelecting the3500/94M Display Router Box provides anadditional viewing feature.This feature allows you to view upto four racks with one display.Each rack must be individuallyviewed,and the rack address and alarm status of each rackmay be shown in the upper right corner of the screen.TheDisplay Router Box must be located within6m(20ft)of each3500rack.Display MonitorsBently Nevada LLC offers two approved display monitor types,which will properly interface to the 3500/94M VGA modules.Each display is intended to meet different application requirements.It is important that you make the right selection for your application.Each display requires a separate power supply.As an option,the KVM Extender may be selected for remote viewing at distances up to305m(1000 ft).Picture quality can be adjusted by using a PS/2 Keyboard(not supplied)with instructions from the 3500/94M manual.Electrically noisy environments can also negatively impact picture quality. Therefore,you should avoid using the KVM Extender unless the standard cable length is not adequate.All display monitors use Touch Screens.Because the Touch Screen controllers differ,you must configure each display monitor type using the 3500Rack Configuration Software. Specifications3500/94M VGA Display UnitInputsPower consumption 4.6watts max.High-speed network Monitor status,data and valuesRS232port(I/0)Touch controller dataOutputsOK LED Indicates proper operation of the moduleTX/RX LED Indicates communications between other system modulesVGA port(I/O)Analog red,green,blue and sync signals to the displayFront Port 24Vdc Power out,VGA signal out,Touchcommands in.Environmental LimitsOperating Temperature-20°C to65°C(-22°F to149°F)Storage Temperature-40°C to85°C(-40°F to185°F)Humidity95%,noncondensingCompliance and CertificationsElectromagnetic Compatibility(EMC)StandardsEN61000-6-2Immunity for IndustrialEnvironmentsEN61000-6-4Emissions for IndustrialEnvironmentsEuropean CommunityDirectivesEMCDirective2014/30/ECElectrical SafetyStandardsConforms to:CSA C22.261010-1,UL EN61010-1European CommunityDirectivesLV Directive2014/35/EUDocument:122M3217Hazardous Area ApprovalsFor the detailed listing of country and product specific approvals,refer to the Approvals Quick Reference Guide ,document 108M1756,at 3500/94M ModuleNorth AmericaApproval Option (01)CanadaEx nC [L]IIC T4Gc:Certified to CSA60079-0,-11,-15Class I,Division 2,Groups A,B,C and D:Certified to CSA213USAClass I,Zone 2:AEx nC IIC T4Gc:Conforms to:UL60079-0,-11,-15Class I,Division 2,Groups A,B,C and D:Conforms to ISA 12.12.01T4@-20°C ≤Ta ≤+65°C (-4°F ≤Ta ≤+149°F)Per control drawing 149243ATEX/IECExApprovalOption (02)II 3GEx nA nC ic IIC T4GcT4@-20°C ≤Ta ≤+65°C(-4°F ≤Ta ≤+149°F)Per control drawing 1492433500/94M VGA DisplayNorth AmericaApprovalOption (01)CanadaEx ic nA IIC T4;Certified to CSA C22.260079-0,-11,-15Class I,Division 2,Groups A,B,C,D T4;Certified to CSA C22.2213USAClass I,Division 2,Group A,B,C,D T4;Conforms to:ISA 12.12.01Class I,Zone 2,AEx iC nA IIC T4;Conforms to:UL60079-0,-11,-15ATEX/IECExApproval Option (02)II 3G Ex ic nA IIC T4Gc;-20°C ≤Ta ≤+65°C ITS16ATEX401429X Ex ic nA IIC T4Gc;IP54;-20°C ≤Ta ≤+65°C IECEx ETL 16.0046XPhysical3500/94M VGA Display ModuleDimensions (Height x Width x Depth)241.3mm x 24.4mm x 241.8mm(9.5in x 0.96in x 9.52in)Weight0.73kg (1.6lb.)I/O ModuleDimensions (Height x Width x Depth)241.3mm x 24.4mm x 99.1mm(9.50in x 0.96in x 3.90in)Weight0.34kg (0.75lb.)FPM-815115"DisplayDimensions (Height x Width x Depth x Diagonal)422mm x 338mm x 68mm x 381mm16.61in x 13.31in x 2.68in x 15in Weight8.5kg (18.75lb.)Document:122M3217ANA-D3510-100-A110"DisplayDimensions(Height x Width x Depth x Diagonal)158mm x211mm x48 mm x267mm6.2in x8.3in x1.9in x10.5 inWeight 4.0kg(8.78lb.) Rack Space Requirements Monitor ModuleRack Space1full-height front slotI/O ModuleRack Space1full-height rear slot KVM ExtenderMounting Shelf topPower Input12Vdc and5VdcAgencies UL certification for North America onlyTemperature Range 0ºC to45ºC (32ºF to113ºF)Humidity80%,noncondensingClass I, Division2Only the KVM Extender Receiver is Approved for Class I,Division2hazardous areas in North America only.The Transmitter must be installed in a Safe Area,or enclosed in a purged housing.NEMA4X Not approvedRefer to the3500/94M System Display Hazardous Area Installation Guide,117M8750,for details.KVM Extender picture quality can be adjusted as already noted on page2,under"Display Monitors."3500/94Display Router BoxInputsPower+24vdc+/-6% 4.7watts maxInput range22.5to25.5Vdc inputVGA inputs(4)Video imageRS232inputs(4)Touch controller data OutputsOK Status LED Indicates proper operationVGA Output(1)Video imageRS232Output(1)Touch control dataOrdering ConsiderationsThe3500/94M requires the following(or later) firmware and software revisions:3500/94M Firmware 4.06,Rev.C3500/01Software(Rack Config)Rev5.63500/02Software(Op Display)Rev2.213500/03Software(Data Aqu)Rev1.22The recommended display monitor options are the15"Advantech FPM-8151H or the10"ANA-D3510-100-A1.These space-saving and durable displays are designed for excellent viewing quality in industrial applications.The Display Router Box,which allows one display to serve up to4racks,may be used to reduce the number of displays required.When connected, the Display Router Box allows the operator to view all racks by switching between them(note that only one rack can be viewed at a time).All3500 racks must be located within20ft of the Display Router Box.We recommend locating the display within20feet of the3500rack as the video driver circuit is optimized for this range.Cabling lengths greater than20feet will degrade the picture quality.When an application requires an extension,the KVM Extender may be used.The KVM Extender will reduce picture quality to some degree,although typically the quality of the picture image will still be acceptable.The KVM Extender must be used indoors.The receiver is rated for Class I,Division2hazardous areas,butDocument:122M3217the transmitter isn't -so it must be installed in a safe area,or enclosed in a purged housing.Ordering a Display Router BoxAA option 07is for the Display Router Box.To order multiple racks with one display,do the following:1.The first rack should get a router box with routercable (PN#3500/94M-07-12-XX)–includes router power supply cable.2.The second rack should be a display with routercable (PN#3500/94M-(02to 06)-12-XX)–includes display power cable and power supply.3.The third and fourth racks should be no display withrouter cable (PN#3500/94M-00-12-XX).The various types of installation are shown graphically.Refer to Figure 4on page 11Ordering InformationFor the detailed listing of country and product specific approvals,refer to the Approvals Quick Reference Guide ,document 108M1756,at System Display3500/94M-AA-BB-CCAA:Display Size &Mounting:00None0110"Display,Face Mount 0210"Display,19"Rack Mount0310"Display,Panel Mount (installation hardware included)0410"Display,Independent Mount 0515"Display,19"Rack Mount0615"Display,Panel Mount (installation hardware included)07Router Box,No DisplayBB:KVM Extender &Router Box Cables00None01KVM Extender with 250ft Cable 02KVM Extender with 500ft Cable 03KVM Extender with 1000ft Cable 1220ft Cable for Router BoxCC:Agency Approvals00None01CSA/NRTL/C (Class I Division 2)02Multi (CSA/ATEX/IECEx)Document:122M3217Accessories and Spares122M32173500/94M Datasheet122M32183500/94M Manual184826-013500/94M Main module 190214-013500/94M Normal I/O module190214-023500/94M Power-only I/O module for front-mount display148637-01VGA male-female extension cable20ft148638-02DB9male-female straight through extension serial touch cable25ft102M8950FPM-8151,Class I,Division2,15" Advantech Display120M8155-01ANA-D3510-100-A1,Class I,Division2, 10”Advantech Display107M3696-01Rack Mounted Cable from front of 3500/94M to the Advantech Display,3ft149356-01Display Router Box149710-20-AA Split digital cable for the Display Router Box,20ftAA:Connector Options00Assembled I/O Connector01Unassembled I/O Connector161087-20-00VGA male-male cable for the Display Router Box,20ft(6.1Meters)022*******vdc Power Supply,DIN mount,no cable119M6509-AA Industrial DC Power Supply to Display,10 ftAA:Connector Option01Connector J1(10”AdvantechDisplay)02Connector J2(15”AdvantechDisplay&RS Power Station)03Connector J3(94M power I/Omodule)04Power cable to3500/94RouterBox,10ft104M3812-AA 19”EIA mounting plate for the FPM-8151H15"Display(9U rack mount)01RAL7032(Pebble Gray)02RAL7035(Light Gray)122M3368-0194M Face Mount for10”AdvantechDisplay122M3369-0194M Rack Mount for10”AdvantechDisplay122M3370-0194M Panel Mount for10”AdvantechDisplay122M3371-0194M Independent Mount for10”Advantech Display121M4458-2594M Display Cable–DB9with boot forIP54ingress protection,25ft121M4459-2594M Display Cable–HDB15VGA withboot for IP54ingress protection,25ft123M3410-013500/94M KVM ExtenderTransmitterPepperl+Fuchs CPU KVM:SK-KVM-CPU-NR-20-CR-N5Vdc power supply and P/S2cable forKVM TransmitterNote:The KVM transmitter is NOT ratedfor hazardous area installations,although the receiver is.ReceiverPepperl+Fuchs MON KVM:SK-KVM-MON-NR-20-CR-N,Class I,Division2TDK-Lambda DPP30-12power supply forKVM Receiver,Class I,Division2Cable mounting bracket Class I Div2148350-AAAA0250CAT5cable250Foot PVC0500CAT5cable500Foot PVC1000CAT5cable1000Foot PVCDocument:122M3217Display Monitor Specifications ANA-D3510-100-A1Size10”diagonalType LCDIndustrial hardened YesMounting Styles Face mount19”Rack mount Panel mount Independent mountPower 24Vdc typical10Vdc to28Vdc max DC Supply includedAgencies CE,UL,CULIP65Yes,when used with IP54cables Class I,Div2YesATEX/IECEx YesTemperature 0to65°C for full unit.-20°C to +65°C for See notes.Humidity10%to85%RH non-condensing Touch Interface GFG Resistive Touch Screen Manufacturer AdvantechDimensions(W x H x D) inches 15.25x9.8x1.93Panel cutout size14.0x9.5Display Size inches 6.45x8.5(10.5diagonal) Weight Shipping 3.98kg(8.75lb) Warranty1yearNotes Recommended for industrial use.Best fit for most applications..Housing is rated to IP54ingress protection against dust and water spray.FPM-8151Size15”diagonal Type LCD Industrial hardened YesMounting Styles Panel mountOr19”Rack mountPower20Vdc,57W.DC Supply includedAgencies CE,ULClass1,Div2YesTemperature0to60°C operation temperatureHumidity95%RHTouch Interface ResistiveManufacturer AdvantechDimensions(W x H x D)inches16.61x13.31x2.68.Panel cutout15.59X11.65(wh)Display Size inches9x12(15diagonal)Weight Shipping7.80kg(17.2lb)10.0kg(22lb)Warranty2yearsNotesRecommended for industrial use.Best fit for most applications.The minimum temperaturerating is0ºC for the electricalcomponents on the rear of thedisplay.When the screen andbezel is to be exposed totemperatures below0ºC,aheated enclosure is required forthe rear components.Document:122M3217Graphs and FiguresThe figures in this section show required components and ordering options for various installations.In addition to the various AA,BB and CC"dash options"that are selected,all purchasing options automatically include a3500/94M VGA Display Module and appropriate I/O Module.Options are structured as3500/94M-AA-BB-CC,where AA=Display Size&Mounting,BB=KVM Extender, Router Box&Cables,and CC=Agency Approvals.Separate components are also available individually, and are listed in the Accessories and Spares section of this datasheet.Figure1:Single Rack with10"Face Mount DisplayDocument:122M3217Document:122M3217Figure3:Single Rack with KVM ExtenderDocument:122M3217First Rack Option-Router BoxSecond Rack-Display OptionsAdditional Racks-Router CablesDocument:122M3217©2017Bently Nevada,LLC All rights reserved.*Denotes a trademark of Bently Nevada,LLC,a wholly owned subsidiary of General Electric Company.All product and company names are trademarks of their respective holders.Use of the trademarks does not imply any affiliation with or endorsement by the respective owners.The information contained in this document is subject to change without prior notice.Printed in USA.Uncontrolled when transmitted electronically.1631Bently Parkway South,Minden,Nevada USA89423Phone:Document:122M3217。
3500本特利使用说明
![3500本特利使用说明](https://img.taocdn.com/s3/m/bb963cabccbff121dd3683c5.png)
有关萧山电厂的3500本特利使用说明我厂于2005年5月在#1机组上安装了3500本特利表(由3300改造) BNC System Installed Date:本特利公司系统安装日期:2005年5月BNC System Construct and It’s P/N, S/N:本特利公司系统构成及编号,系列号:3500监测系统1套:3500/15 2块, 3500/22 1块, 3500/25 1块, 3500/42 3块,3500/45 1块, 3500/32 2块, 3500/33 1块, 3500/92 1块Installation/Configuration/Calibration/Inspection Procedure:安装/组态/校验/检测步骤:1, 3500系统组态1), 槽2的CH1是键相器, 1齿, 0 - 5000rpm。
键相探头的安装电压为-10Vdc,不能对准键槽.2), 槽3和槽4的8个通道组态为绝对振动,相对振动传感器为3300 8mm,瓦振传感器9200。
量程0 – 500um pp, 绝对振动报警1为125um pp, 报警2为250um pp。
槽3: ch1= VB1R, ch2= VB2R, ch3= VB1S, ch4= VB2S槽4: ch1= VB3R, ch2= VB4R, ch3= VB3S, ch4= VB4S3), 槽5的CH1和CH2组态为轴位移,7200 11mm传感器,量程为±2mm, 报警1为±1.0mm, 报警2为±1.2mm 。
轴位移正方向为远离探头。
轴位移1和2的安装零位电压为-12Vdc。
Ch1=RP1, Ch2=RP24), 槽5的CH3组态为偏芯, 峰峰值量程0 – 500um pp.电名为RX. 安装零位电压为-10Vdc。
5), 槽6 CH1组态为高缸胀差, 量称为-2.0 -0- +8.0mm, 报警1为+6.0mm, -1.0mm。
