3500本特利使用说明

本特利3500中文说明书

TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。

第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。

该系统高度模块化的设计主要包括：见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。

3500框架中模件的共同特征是带电插拔和内部、外部接线端子。

任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。

外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。

外部端子块一般不能与内部端子输入/输出模块一起使用。

1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。

它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。

3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。

其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。

2、3500/15电源模块3500 电源是半高度模块，必须安装在框架左边特殊设计的槽口内。

3500 框架可装有一个或两个电源(交流或直流的任意组合)。

其中任何一个电源都可给整个框架供电。

如果安装两个电源，第二个电源可做为第一个电源的备份。

当安装两个电源时，上边的电源作为主电源，下边的电源作为备用电源，只要装有一个电源，拆除或安装第二个电源模块将不影响框架的运行。

本特利3500型TSI系统安装与调试

1 传感器的安装与调试1.1轴承振动传感器探头的安装6个φ8 mm灵敏度为7.87 V/rnm 的涡流探头分别装于1号、2号、3号轴承处。

每个轴承处安装两只互成90°,垂直于轴承,探头与水平方向的夹角为45°,分别测量X、Y方向上的振动。

一般涡流传感器,涡流影响范围约为传感器线圈直径的三倍,因此传感器对应的测量宽度应为传感器直径的三倍,而且在传感器空间24mm范围内不应有其它金属物存在,否则会带来误差。

安装间隙电压应为传感器输出特性曲线确定的线形中点位而定,φ8 mm灵敏度为7.87 V/mm的探头,安装间隙电压为- 9.75 V或1.2 mm左右。

由于传感器线形电压范围大大超过测量范围,所以安装间隙允许有较大的偏差,只要保证测量范围在线形段内即可,但为了满足故障诊断和可靠性的需要,一般要求安装电压9.75土0.2 V。

1.2轴向位移、高低压差胀传感器的安装轴向位移测的是推力轴承相对汽缸的轴向位移,在机组运行过程中,使动静部件之间保持一定的轴向间隙,避免汽轮机内部转动部件和静止部件之间发生摩擦和碰撞。

两只轴向位移传感器探头安装在2号轴承处,分别装于甲乙两侧,探头朝向低压缸方向安装探头型号为7200型φ14 mm探头,灵敏度为3.937 V/mm，前置器供电电压为-24V。

大轴相对于汽缸的设计零点为止推轴承靠在工作瓦面为大轴零位。

在安装轴向位移和低压差胀传感器前,首先要把大轴推到零位,然后按要求安装。

轴向位移的量程范围为-2 mm一+ 2 mm,安装电压- 9.75土0.2 V 沾化电厂汽轮机膨胀相对死点在2号轴承处,高压缸转子膨胀在以2号轴承处为相对死点向前箱方向膨胀,低压缸转子膨胀在以2轴承处为相对死点向发电机方向膨胀。

高低压差胀探头为不带前置器φ25 mm涡流探头,灵敏度为0.8 V/ mm,因为高低压差胀都是朝着发电机方向安装,要使高低缸差胀测量范围均在线形范围之内,按照探头线性中点及量程范围- 2--10 mm定位。

本特利3500中文说明书

BypassLED:指示3500/40M处于旁路模式
传感器缓冲输出:前面板对应每一通道均有同轴接头，每一同轴接头都有短路保护
20到30Vdc输入:10.0A(最大)。
输出：前面板发光二极管
电源OKLED:当电源工作正常时，灯亮。
单点接地线连接：为避免接地回路，系统必须提供一单点接地，电源输入模块为你提供了一个开关，来区别控制系统在哪儿接地。如果装了两个电源，那么两个开关需要调到同一位置。电源输入模块出厂时，开关调到关（CLOSED）；接地系统通过末端（END）引到端子连接器上，如果系统在另一个地方接地，比如用外部安保器，需把开关调到（OPENED）。下图演示了如何把开关跳到（OPENED）位置。
3、3500/20框架接口模块
框架接口模块(RIM)是3500框架的基本接口。它支持本特利内华达用于框架组态并调出机组中信息的专有协议。框架接口模块必须放在框架中的第一个槽位(紧靠电源的位置)。RIM可以与兼容的本特利内华达通讯处理器，如TDXnet、TDIX和DDIX等连接。虽然RIM为整个框架提供某些通用功能，但它并不是重要监测路径中的一部分，对整个监测系统的正确和正常运行没有影响。每个框架需要一个框架接口模块。
1.交流电源
2.高压直流电源
3.低压直流电源
输入电源选项:
175到264Vacrms:(247到373Vac,pk)，47到63Hz。该选项使用交流电源且为高电压(通常220V)交流电源输入模块(PIM)。安装版本R以前的交流电源输入模块(PIM)和/或版本M以前的电源模块要求电压输入：175到250Vacrms。
通讯网关模块
3500/92
一个或多块
可选
3500框架组态软件
必须
见下图：

本特利3500模块软件操作方法

本特利3500软件操作方法本特利3500系统是TSI系统，也就是汽轮机安全监测系统，主要是用来监测汽轮机的振动、位移、转速、压力、键相、胀差等主要参数的。

本特利3500系统由硬件和组态软件组成。

一、硬件组成1、3500机架，模块2、3500探头，前置器3、双电源模块，一块常用，一块备用4、通讯模块，用于给系统组态5、其他监测模块，根据需要选取二、软件组成1、3500组态软件2、设置通讯模块IP地址右键点击通讯模块，在右键菜单选择“选项”按钮，在红色方框中设置设备名称，PI地址，子网掩码，和网关。

3、其他模块组态右键单击空白模块，选择“Monitors”，在扩展菜单中选择与硬件模块对应的型号。

振动和位移用的模块，探头和前置器都是一样的，这里选择“42M”。

右击刚才配置的模块，选择“Options”，弹出通道设置对话框，42M模块共有4个监测通道，要对这4个通道进行设置。

设置通道类型，测量振动选择“Radial Vibration”，测量位移选择“Thrust Position”。

转速关联设置为无转速激活4个通道，点击选项按钮传感器类型选择“3300XL-8mm Proximitor”，隔离栅选择无，角度根据安装位置选择，45度安装就要勾选“Left”或“Right”。

点“OK”点击“Customize”进入自定义选项，将英制单位改成公制单位，点“OK”点击变量和报警标签，量程选择“0-500um pp”，或者自定义量程，取消勾选报警联锁“Alert Latching”和危险联锁“Danger Latching”，延时“Delay”都选1秒。

点“OK”完成以上设置后，返回到组态画面，右击模块选择“Setpoins”，设置报警值，危险值，报警设置80um，并勾选启用“Enabled”，危险值设置100um，并勾选“Enabled”，4个通道方法一样，以此类推。

设置完后点“OK”，返回组态画面。

再右击模块，选择“Point Names”取名字，可以取也可以不取。

本特利3500中文说明介绍模板之欧阳光明创编

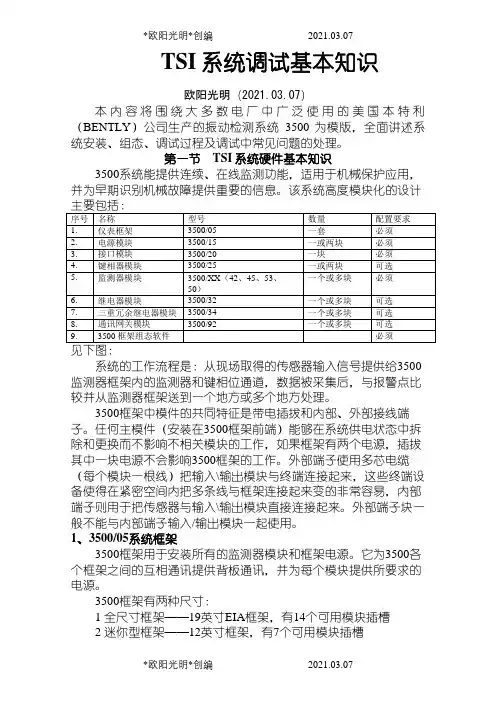

TSI系统调试基本知识欧阳光明（2021.03.07）本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。

第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。

该系统高度模块化的设计见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。

3500框架中模件的共同特征是带电插拔和内部、外部接线端子。

任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。

外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。

外部端子块一般不能与内部端子输入/输出模块一起使用。

1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。

它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。

3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。

其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。

2、3500/15电源模块3500 电源是半高度模块，必须安装在框架左边特殊设计的槽口内。

3500 框架可装有一个或两个电源(交流或直流的任意组合)。

其中任何一个电源都可给整个框架供电。

如果安装两个电源，第二个电源可做为第一个电源的备份。

当安装两个电源时，上边的电源作为主电源，下边的电源作为备用电源，只要装有一个电源，拆除或安装第二个电源模块将不影响框架的运行。

本特利3500中文说明介绍模板之欧阳育创编

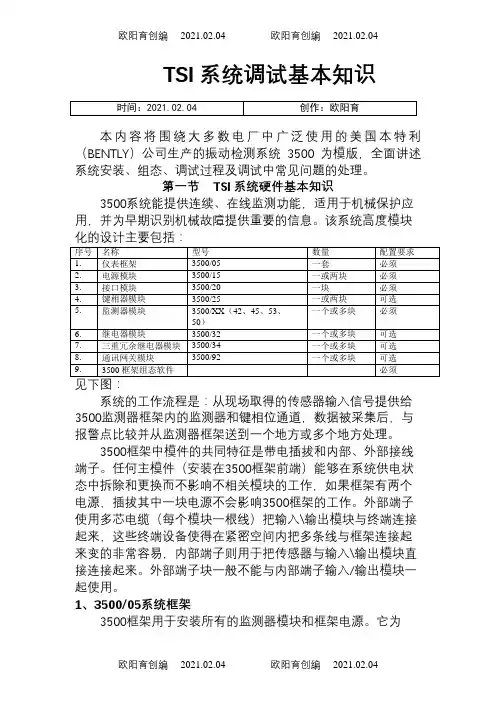

TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。

第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。

该系统高度模块系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。

3500框架中模件的共同特征是带电插拔和内部、外部接线端子。

任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。

外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。

外部端子块一般不能与内部端子输入/输出模块一起使用。

1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。

它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。

3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。

其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。

2、3500/15电源模块3500 电源是半高度模块，必须安装在框架左边特殊设计的槽口内。

3500 框架可装有一个或两个电源(交流或直流的任意组合)。

其中任何一个电源都可给整个框架供电。

如果安装两个电源，第二个电源可做为第一个电源的备份。

当安装两个电源时，上边的电源作为主电源，下边的电源作为备用电源，只要装有一个电源，拆除或安装第二个电源模块将不影响框架的运行。

本特利3500中文说明书解析

TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。

第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。

该系统高度模块化的设计主要包括：见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。

3500框架中模件的共同特征是带电插拔和内部、外部接线端子。

任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。

外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。

外部端子块一般不能与内部端子输入/输出模块一起使用。

1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。

它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。

3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。

其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。

2、3500/15电源模块3500 电源是半高度模块，必须安装在框架左边特殊设计的槽口内。

3500 框架可装有一个或两个电源(交流或直流的任意组合)。

其中任何一个电源都可给整个框架供电。

如果安装两个电源，第二个电源可做为第一个电源的备份。

当安装两个电源时，上边的电源作为主电源，下边的电源作为备用电源，只要装有一个电源，拆除或安装第二个电源模块将不影响框架的运行。

本特利3500组态中文说明书

本特利组态一、连接、上载一般先上电，点击图1后，选择端口和波特率见图2，点CONNECT建立连接。

点UPLOAD图3，上载组态图4。

图1图2图3图4二、模块设置1、模拟量模块设置点击图4中左侧的options按钮，然后可以对各个模块进行组态。

以上图为例，1~7槽分别为CPU模块，增速箱振动，风机振动，风机位移，报警继电器，停车继电器，modbus通信模块。

点击图4中的2号槽进入图5的界面进行振动组态图5如图5中，选择通道信号类型，每两个通道为一组同类型信号，Radial Vibration为振动，如果信号为位移则选择Thrust Position.不测建相，将No Keyphasor打钩。

用到那个通道将该通道Active打钩。

设定量程，选择探头类型点击要设定的通道的Options按钮。

现在以图5中通道1为例，进入图6选择探头类型图6再点击图6中的进入图7选择要设定的参数量程，并且可以设置报警和停机的延迟时间。

设置好点ok保存，如果该模块四个通道信号类型，探头型号以及量程都相同，可以点击图5中的1和2按钮依次将设置好的1通道属性复制到Channel 2、Channel 3、Channel 4中。

位移的设置类似。

图72、继电器模块设置点击图4中的槽5进入图8的界面图8图8的逻辑是该继电器模块的第一路通道是第一个模拟量模块前两个通道报警信号有任何一个出现，该继电器输出。

依次可以根据实际情况设置其他通道输出逻辑。

三、报警、停机值设定点击主菜单中的如下图图9要设置振动或位移的报警、停机值，可在图9的界面中点击相应的模块图10图11振动的设置如图10，位移的设置如图11.其中可根据实际要求设置报警、停机值的上下限，需要设置的项目打钩。

如果相同类型的信号报警上下限一样，可以点击其中的进入图12界面复制到需要的通道。

图12四、3500/92的组态点击92进入通讯模块组态画面图13（组态波特率等参数），电击Configue按钮进入Congigurable Registers窗口图14，将具体振动或位移的通道DRIECT拖到右面的窗口。

本特利3500中文说明书(完整资料).doc

此文档下载后即可编辑TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。

第一节TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。

该系统高度模块化的设计主要包括：见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。

3500框架中模件的共同特征是带电插拔和内部、外部接线端子。

任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。

外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。

外部端子块一般不能与内部端子输入/输出模块一起使用。

1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。

它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。

3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。

其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。

2、3500/15电源模块3500 电源是半高度模块，必须安装在框架左边特殊设计的槽口内。

3500 框架可装有一个或两个电源(交流或直流的任意组合)。

其中任何一个电源都可给整个框架供电。

如果安装两个电源，第二个电源可做为第一个电源的备份。

当安装两个电源时，上边的电源作为主电源，下边的电源作为备用电源，只要装有一个电源，拆除或安装第二个电源模块将不影响框架的运行。

本特利3500中文说明书

本特利3500中文说明书TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。

第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。

该系统高度模块化的设计主要包括：序号名称型号数量配置要求1.仪表框架3500/05 一套必须2.电源模块3500/15 一或两块必须3.接口模块3500/20 一块必须4.键相器模块3500/25 一或两块可选5.监测器模块3500/XX（42、45、53、50）一个或多块必须6.继电器模块3500/32 一个或多块可选7.三重冗余继电器模块3500/34 一个或多块可选8.通讯网关模块3500/92 一个或多块可选9.3500 框架组态软件必须见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。

3500框架中模件的共同特征是带电插拔和内部、外部接线端子。

任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。

外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。

外部端子块一般不能与内部端子输入/输出模块一起使用。

1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。

它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。

3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。

Bently3500 系统联锁切除与投用步骤

Bently3500系统联锁切除与投用关键性操作步骤在切除、投用联锁前要按规定办理相关票证。

对于压缩机组Bently联锁切除、投用，先从HMI将Bently联锁全部旁路后再进行操作，完成并确认后再将HMI联锁投用。

操作步骤如下：1.进入SYSTEM1服务器，如图路径打开Rack Configuration Software。

图1.打开Rack Configuration Software软件2.点击如图按钮选择Network网络连接选项。

图2.打开Network网络连接选项3.点击Browse浏览3500系统各机组卡件信息，选中要切除相关联锁的机组。

（如：131JX）图3. 点击Browse浏览3500系统各机组卡件信息4.选择右侧的Point Names，或右键点击各Channel，查找到需要切除的点信息与位置。

图4. 查找到需要切除的点信息与位置5.找到需要切除的点位置后（如：VYT1602），记住该点的位置（如：Slot 6，Channel 3）。

图5. 查找到需要切除的点信息与位置6.在已查找到点的位置（如：Slot 6 Ch 3），将工艺要求切除情况的选项选中（Legend选项选中Enabled，选中Alert Bypass为切除报警，选中Danger Bypass 为切除联锁），选中后点击Set按钮。

图6. 打开Software Switches选项图7. 选中需要切除联锁（报警）的点7.点击Set后会弹出确认警告窗口，确认操作无误后点击OK，弹出切除成功窗口点击OK。

图8.点击Set按钮后弹出确认警告窗口图9.切除成功确认窗口8.投用步骤可参考投用步骤，将报警或联锁不选中，再Set即可。

9.完成后断开连接，关闭Rack Configuration Software软件，弹出“保存确认”窗口，选择不保存。

将计算机锁定。

本特利3500安装规程

本特利3500安装、调试使用规程一、简述BENTLY3500对高速旋转的高炉鼓风机提供在线监测转子的机械性能。

轴向位移、径向振动重要参数的正确监测可以为操作人员提供可靠的在线设备信息，有效的采取各种措施，预防各种非计划停机。

作为机组的保护装置，其本身的可靠性、抗干扰性是其发挥保护作用的前提。

本特利3500系统主要由传感器、延伸电缆、前置器、就地电缆和监测保护系统组成。

其连接原理图如图一所示：在风机机组中本特利探头主要使用轴位移探头和轴振探头两种。

安装方式大致一样。

二、探头安装2.1轴位移探头安装步骤：1、探头安装前检查探头的丝口光滑平整，探头表面无油污或其它异物。

旋转固定螺帽进退自如，无卡涩现象。

2、用卡尺量准汽轮机转子与固定盘的间距,旋转探头上的固定螺帽，将螺帽与探头前端的距离调整至稍大于量准的间距位置。

探头旋进固定盘时用力不要太图一：本特利连接原理图延伸电缆猛，感觉碰到异物，要马上旋出探头检查，以免损坏探头。

3、给本特利3500送电，在现场本特利前置放大器的VT端和COM端接上万用表，检查24V电源是否正常。

4、将探头电缆的连接接头与前置放大器的延伸电缆的连接接头连接好。

5、用万用表接好本特利前置放大器的OUT端和COM端，旋转探头上的固定螺帽,调整探头与转子的间距。

标准电压值9.75V±0.2。

6、查微机显示的相应轴振示值是否正常。

2.2轴振探头安装步骤：1、头安装前检查探头的丝口光滑平整，探头表面无油污或其它异物。

旋转固定螺帽进退自如，无卡涩现象。

2、卡尺量准汽轮机转子与上缸开口丝孔的间距,旋转探头上的固定螺帽，将螺帽与探头前端的距离调整至稍大于量准的间距位置。

探头旋进时用力不要太猛，感觉碰到异物，要马上旋出探头检查，以免损坏探头。

3、本特利3500送电，在现场本特利前置放大器的VT端和COM端接上万用表，检查24V电源是否正常。

4、探头电缆的连接接头与前置放大器的延伸电缆的连接接头连接好。

本特利3500中文说明介绍模板之欧阳歌谷创编

TSI系统调试基本知识欧阳歌谷（2021.02.01）本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。

第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。

该系统高度模块化见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。

3500框架中模件的共同特征是带电插拔和内部、外部接线端子。

任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。

外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。

外部端子块一般不能与内部端子输入/输出模块一起使用。

1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。

它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。

3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。

其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。

2、3500/15电源模块3500 电源是半高度模块，必须安装在框架左边特殊设计的槽口内。

3500 框架可装有一个或两个电源(交流或直流的任意组合)。

其中任何一个电源都可给整个框架供电。

如果安装两个电源，第二个电源可做为第一个电源的备份。

当安装两个电源时，上边的电源作为主电源，下边的电源作为备用电源，只要装有一个电源，拆除或安装第二个电源模块将不影响框架的运行。

本特利BN3500安装指导说明

BN3500现场调试和传感器安装指导该指导书主要针对印度135MW机组编制，该工程TSI与常规设计不同在于，胀差是冗余布置，特别是低压缸胀差，为冗余补偿式测量，安装时需要对两对传感器同时考虑安装间隙，还有该机组盖振配置为XY向。

其他机型可以参考变通。

1、软件安装BN3500系统调试软件3500/01，安装简单；现场调试安装请注意软件版本，目前厂内调试一般用的最新软件，因此现场最好也安装最新版本软件，否则在软件组态通讯上会有不匹配的情况出现。

本指导按软件版本（不同版本组态界面可能不一样）完成。

2、通讯连接BN3500系统调试通讯通过通讯电缆从PC和框架接口模块（3500/20，该卡件已经被淘汰，目前为3500/22）连接。

3500/20板件背后有个开关，可以选择RS232/RS422，一般情况下，出厂即是选的RS232，因此现场直接用232的电缆连接即可，BN3500系统用RS232电缆连接如图1），通讯连接不需要密码，只要电缆没问题就OK，设置（通讯口和波特率）也不用更改，连接界面如图2、3。

图1 RS232电缆连接图2 通讯连接界面一图3 通讯连接界面二3、模块组态以及组态下载按TSI机箱框架实际槽位布置新建一个框架配置组态（只针对同一机箱配置，不同机箱需要不同框架配置组态），该配置也可以直接从TSI框架接口模块中上传至PC上（因为出厂前，TSI在厂内已经完成调试工作），如图4。

图4 上传机箱配置到PC上右键框架中任何一个模块，即可对其进行组态，右键菜单如图5：图5 卡件组态卡件右键OPTIONS，设置卡件参数，包括传感器选型，测量类型，通道选择等；卡件右键SETPOINTS设置报警停机值；卡件右键VERIFICATION为卡件通道显示（间隙电压和间隙值），当PC与框架接口模块处于连接状态，并且传感器安装连接上时，可以在这个画面中检测传感器间隙值显示；同时在该画面中可以显示该模块OK状态，通道OK状态和传感器所处的状态（间隙值，电压值，停机报警状态变化），界面如图6。

本特利3500中文说明介绍模板之欧阳语创编

TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。

第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。

该系统高度模块化的设计主要包括：见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。

3500框架中模件的共同特征是带电插拔和内部、外部接线端子。

任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。

外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。

外部端子块一般不能与内部端子输入/输出模块一起使用。

1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。

它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。

3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。

其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。

2、3500/15电源模块3500 电源是半高度模块，必须安装在框架左边特殊设计的槽口内。

3500 框架可装有一个或两个电源(交流或直流的任意组合)。

其中任何一个电源都可给整个框架供电。

如果安装两个电源，第二个电源可做为第一个电源的备份。

当安装两个电源时，上边的电源作为主电源，下边的电源作为备用电源，只要装有一个电源，拆除或安装第二个电源模块将不影响框架的运行。

本特利BN3500安装指导说明

BN3500现场调试和传感器安装指导该指导书主要针对印度135MW机组编制，该工程TSI与常规设计不同在于，胀差是冗余布置，特别是低压缸胀差，为冗余补偿式测量，安装时需要对两对传感器同时考虑安装间隙，还有该机组盖振配置为XY向。

其他机型可以参考变通。

1、软件安装BN3500系统调试软件3500/01，安装简单；现场调试安装请注意软件版本，目前厂内调试一般用的最新软件，因此现场最好也安装最新版本软件，否则在软件组态通讯上会有不匹配的情况出现。

本指导按软件版本V3.92SP2（不同版本组态界面可能不一样）完成。

2、通讯连接BN3500系统调试通讯通过通讯电缆从PC和框架接口模块（3500/20，该卡件已经被淘汰，目前为3500/22）连接。

3500/20板件背后有个开关，可以选择RS232/RS422，一般情况下，出厂即是选的RS232，因此现场直接用232的电缆连接即可，BN3500系统用RS232电缆连接如图1），通讯连接不需要密码，只要电缆没问题就OK，设置（通讯口和波特率）也不用更改，连接界面如图2、3。

图1 RS232电缆连接图2 通讯连接界面一图3 通讯连接界面二3、模块组态以及组态下载按TSI机箱框架实际槽位布置新建一个框架配置组态（只针对同一机箱配置，不同机箱需要不同框架配置组态），该配置也可以直接从TSI框架接口模块中上传至PC上（因为出厂前，TSI在厂内已经完成调试工作），如图4。

图4 上传机箱配置到PC上右键框架中任何一个模块，即可对其进行组态，右键菜单如图5：图5 卡件组态卡件右键OPTIONS，设置卡件参数，包括传感器选型，测量类型，通道选择等；卡件右键SETPOINTS设置报警停机值；卡件右键VERIFICATION为卡件通道显示（间隙电压和间隙值），当PC与框架接口模块处于连接状态，并且传感器安装连接上时，可以在这个画面中检测传感器间隙值显示；同时在该画面中可以显示该模块OK状态，通道OK状态和传感器所处的状态（间隙值，电压值，停机报警状态变化），界面如图6。

有关萧山电厂的3500本特利使用说明我厂于2005年5月在#1机组上安装了3500本特利表(由3300改造) BNC System Installed Date:本特利公司系统安装日期：2005年5月BNC System Construct and It’s P/N, S/N:本特利公司系统构成及编号，系列号：3500监测系统1套:3500/15 2块, 3500/22 1块, 3500/25 1块, 3500/42 3块,3500/45 1块, 3500/32 2块, 3500/33 1块, 3500/92 1块Installation/Configuration/Calibration/Inspection Procedure:安装/组态/校验/检测步骤：1, 3500系统组态1), 槽2的CH1是键相器, 1齿, 0 - 5000rpm。

键相探头的安装电压为-10Vdc，不能对准键槽.2), 槽3和槽4的8个通道组态为绝对振动,相对振动传感器为3300 8mm,瓦振传感器9200。

量程0 – 500um pp, 绝对振动报警1为125um pp, 报警2为250um pp。

槽3: ch1= VB1R, ch2= VB2R, ch3= VB1S, ch4= VB2S槽4: ch1= VB3R, ch2= VB4R, ch3= VB3S, ch4= VB4S3), 槽5的CH1和CH2组态为轴位移,7200 11mm传感器,量程为±2mm, 报警1为±1.0mm, 报警2为±1.2mm 。

轴位移正方向为远离探头。

轴位移1和2的安装零位电压为-12Vdc。

Ch1=RP1, Ch2=RP24), 槽5的CH3组态为偏芯, 峰峰值量程0 – 500um pp.电名为RX. 安装零位电压为-10Vdc。

5), 槽6 CH1组态为高缸胀差, 量称为-2.0 -0- +8.0mm, 报警1为+6.0mm, -1.0mm。
