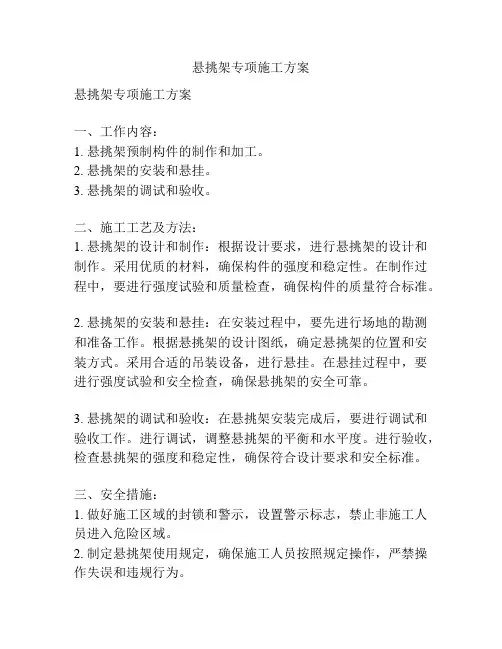

悬挑架专项施工方案

安置房一期工程2标段

悬

挑

式

脚

手

架

专

项

施

工

方

案

编制人：_____________职务（称）________________ 审核人：____________ 职务（称）________________ 批准人：_____________职务（称）________________ 批准部门：（章）_______________________________

集团股份有限公司

2014年06月

安置房一期工程2标段

悬挑式钢管脚手架搭设方案

一、工程概况

1、工程名称：

2、工程地点：

3、建设单位：、

4、设计单位：

5、监理单位：

6、施工单位：

7、建筑面积：60395m2

8、结构类型：框剪13至17层

9、工期：暂定720天

二、编制依据

《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)

《钢管脚手架扣件》GB15831-2006

《建筑地基基础设计规范》(GB 50007-2002)

《建筑结构荷载规范》(GB 50009-2001)

《钢结构设计规范》(GB 50205-2002)

《建筑施工安全检查评分标准》（JGJ59-2011）

《建筑施工高处作业安全技术规范》（JGJ80-91）

本工程的相关的施工图纸

三、脚手架的搭设

3.1.1搭设顺序

画工字钢预埋点→预埋工字钢锚固钢筋→布置工字钢并固定→搭设底层大横杆→搭设内外立杆→依次按步距搭设大小横杆→搭设剪刀撑→设连墙件→铺脚手板→挂安全网→钢丝绳拉结。

3.1.2悬挑脚手架搭设的位置

1#楼在七层设一道悬挑，十三层设一道悬挑；3#楼、4#楼、6#楼、7#楼十二层设一道悬挑（以

下位置设12米双立杆）；9#、10#楼八层设一道悬挑（以下位置设10米双立杆）。

搭设要点

3.1.2.2预埋工字钢锚固钢筋

在梁板筋绑扎完毕后预埋固定工字钢钢筋，预埋钢筋位置及尺寸见图示。Ø18钢筋作为拉结筋、Ø12钢筋作为定位筋。

3.1.2.3布置工字钢

将工字钢插入预埋钢筋，在调整好工字钢位置后用木楔加固工字钢，使工字钢不得移位。

3.1.2.4脚手架的基础

脚手架立杆落在16号工字钢上，工字钢顶焊10cm长Ø25钢筋头，立杆套住钢筋头防止立杆移动。钢筋头焊在工字钢上的焊缝高度不小于6mm。

定位钢筋头位置图

3.1.2.5脚手架扫地杆

纵向扫地杆距工字钢面200mm，横向扫地杆在纵向扫地杆下。横向扫地杆长1.2m，纵向扫地杆采用对接扣件接长。

3.1.2.6搭设内外立杆和大小横杆

每立面和每悬挑段的立杆、大横杆的钢管长度组合见外架立面图，立杆、大横杆接头位置见下图示：

立杆和大横杆接长采用对接扣件。大横杆步距900mm。在立杆和大横杆相交处设置小横杆，小横杆位于大横杆上。小横杆根据支撑脚手板的需要等间距设置时，最大间距不应大于纵距的1/2。

3.1.2.7支撑体系

脚手架的支撑体系包括纵向支撑（剪刀撑）、横向支撑。每立面剪刀撑搭设见外架立面图。

剪刀撑的接长采用搭接，搭接长度1m，设置3个旋转扣件固定。搭接见图示：

剪刀撑斜杆用旋转扣件固定在与之相交的小横杆或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。

3.1.2.8建筑物与架体的拉结

在外圈每跨梁中部位置预埋短钢管，用扣件将短钢管和外架内外立杆水平拉结。短钢管伸出混凝土面不小于200mm、短钢管埋入梁内不小于300mm。在外侧每根框架柱中部位置用钢管扣件和外架大横杆水平连接。架体拉结见下图示：

3.2.1.9铺设脚手板

底层外架用木枋将废模板拼的板块钉起，木枋上铺竹脚手板。模板块要封到建筑物外边沿，模板到建筑物外边沿不得留有>14mm的孔隙。竹脚手板为2800×300×50mm，沿外架纵向布置4块脚手板。在操作层铺设4块脚手板。脚手板用14#铁丝和小横杆捆牢。脚手板具体布置见下图:

3.2.1.10挂安全网

立面安全网采用1800×6000mm密目安全网，用安全绳和大横杆绑牢，立网底部要压在作业面脚手板下。支设安全网要外高内低，两网搭接严密，受力均匀。安全网要平整张紧。

3.2.1.11钢丝绳拉结

在外层梁预埋钢筋拉环(拉环位置见工字钢平面布置图)，拉环和悬挑工字钢拉结钢丝绳连接。钢筋拉环采用梁中预埋Ø12钢筋，钢丝绳采用6×19Ø9.3钢丝绳，钢丝绳夹采用Y－10，索具螺旋扣选用0O型M22。用一米长钢丝绳做成的钢丝绳环套在工字钢端头，工字钢底焊接100mm高Ø25钢筋头防止钢丝绳环滑动。钢丝绳拉结见下图:

钢丝绳套环上钢丝绳夹间距60mm，钢丝绳末端距第一个钢丝绳夹140～160mm。钢丝绳夹U形部分卡在短绳头（即活头）一边。

3.2.1.12特殊部位处理

a、外架在施工电梯处的处理

施工电梯位置见工字钢平面布置图、施工电梯两侧外架布置见外架北立面图。施工电梯靠外架宽4000mm，外架搭设时，施工电梯所占位置按3跨(4500mm)考虑，6米钢管和施工电梯两侧纵向水平杆用旋转扣件搭接，每侧搭接长度750mm。施工电梯安装时，拆除6m钢管，拆除图示1、2号立杆及1、2号立杆下工字钢。北立面纵向水平杆排杆时从施工电梯两侧进行。

b、外架在卸料平台处的处理

卸料平台平面位置图见工字钢平面布置图，立面位置见外架南立面图。卸料平
