7段数码管显示原理
数码管的显示原理

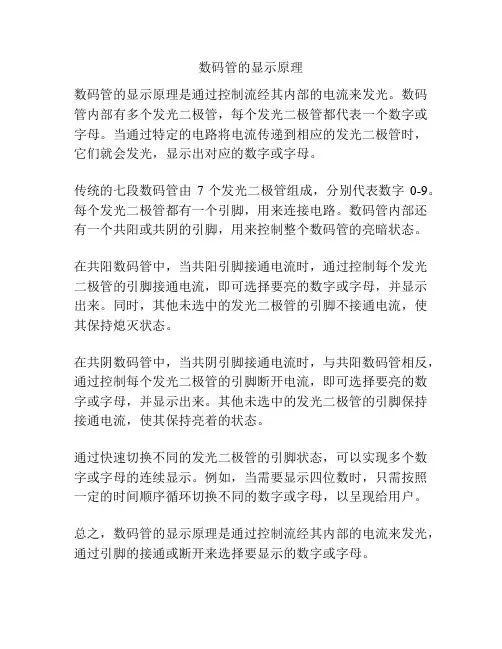

数码管的显示原理
数码管的显示原理是通过控制流经其内部的电流来发光。
数码管内部有多个发光二极管，每个发光二极管都代表一个数字或字母。
当通过特定的电路将电流传递到相应的发光二极管时，它们就会发光，显示出对应的数字或字母。
传统的七段数码管由7个发光二极管组成，分别代表数字0-9。
每个发光二极管都有一个引脚，用来连接电路。
数码管内部还有一个共阳或共阴的引脚，用来控制整个数码管的亮暗状态。
在共阳数码管中，当共阳引脚接通电流时，通过控制每个发光二极管的引脚接通电流，即可选择要亮的数字或字母，并显示出来。
同时，其他未选中的发光二极管的引脚不接通电流，使其保持熄灭状态。
在共阴数码管中，当共阴引脚接通电流时，与共阳数码管相反，通过控制每个发光二极管的引脚断开电流，即可选择要亮的数字或字母，并显示出来。
其他未选中的发光二极管的引脚保持接通电流，使其保持亮着的状态。
通过快速切换不同的发光二极管的引脚状态，可以实现多个数字或字母的连续显示。
例如，当需要显示四位数时，只需按照一定的时间顺序循环切换不同的数字或字母，以呈现给用户。
总之，数码管的显示原理是通过控制流经其内部的电流来发光，通过引脚的接通或断开来选择要显示的数字或字母。
简述七段数码管动态扫描显示原理
简述七段数码管动态扫描显示原理
七段数码管动态扫描显示原理是指通过对七段数码管的各段进行逐个刷新，以实现数字、字母和符号等信息的显示。
七段数码管由7个LED灯组成，分别代表数字0~9和字母A~F等，可以通过控制各个LED的亮灭状态来显示不同的字符。
动态扫描显示原理是通过快速地在各个数码管之间切换显示内容，使得人眼无法察觉到切换的过程，从而产生连续的显示效果。
具体实现过程如下：
1. 将需要显示的数字或字符转换为相应的LED点亮状态，通过控制各个数码管的引脚来实现。
2. 通过控制锁存器的输入使得数据在锁存器中存储。
3. 通过控制锁存器的输出使得数据从锁存器输出到数码管的控制引脚上。
4. 通过控制位选锁存器的输出，选择显示的数码管。
5. 通过控制位选锁存器的使能引脚，控制数码管的亮灭状态。
6. 循环执行上述步骤，不断刷新各个数码管的显示内容，使得整个显示效果连续而流畅。
7. 根据需要的显示速度和亮度，可以调整刷新频率和亮灭时间的设置。
通过这种动态扫描的方式，只需要控制一部分引脚，就能够实现多
个七段数码管的显示，从而减少了所需的引脚数量和控制复杂度，提高了显示的效率和可靠性。
7段数码管共阳极显示段码
7段数码管共阳极显示段码
7段数码管共阳极显示段码是一种电子显示器件,由多个段码组成,可以用来显示各种字符和图形。
它的工作原理与共阴极数码管相似,只是将阳极和阴极之间的连接方式反转了。
7段数码管共阳极显示段码由七个段码组成,每个段码都对应着一个特定的字符或图形。
它们可以组合成各种不同的字符和图形,如数字、字母、汉字、图片等。
这种显示器件通常用于一些需要高显示分辨率的场合,如计算机显示、电视监控等。
7段数码管共阳极显示段码的构造与原理与共阴极数码管相似,只是在材料和结构上有所差异。
它的结构由阳极、阴极和七个发光二极管(LED)组成。
当电流通过阳极时,它会激活七个LED,使它们发出相应的光。
每个LED都对应着一个特定的段码,因此它们可以一起组成一个完整的段码。
7段数码管共阳极显示段码的显示效果非常出色。
它可以显示各种字符和图形,如数字、字母、汉字、图片等,每个发光二极管可以呈
现出不同的颜色,从而让显示效果更加细腻、生动。
它的显示分辨率也非常高,可以达到比共阴极数码管更高的分辨率,因此它广泛应用于需要高显示分辨率的场合。
7段数码管共阳极显示段码的构造比较简单,但使用起来需要更高的技术要求。
它主要由高技术的电子电路和光学系统组成,因此需要相应的技术和经验才能制造出高质量的7段数码管共阳极显示段码。
7段数码管共阳极显示段码是一种非常有用的电子显示器件,可以用于各种显示场合。
它具有较高的显示分辨率和较好的显示效果,因此得到了广泛的应用。
实验四 七段数码管显示实验报告

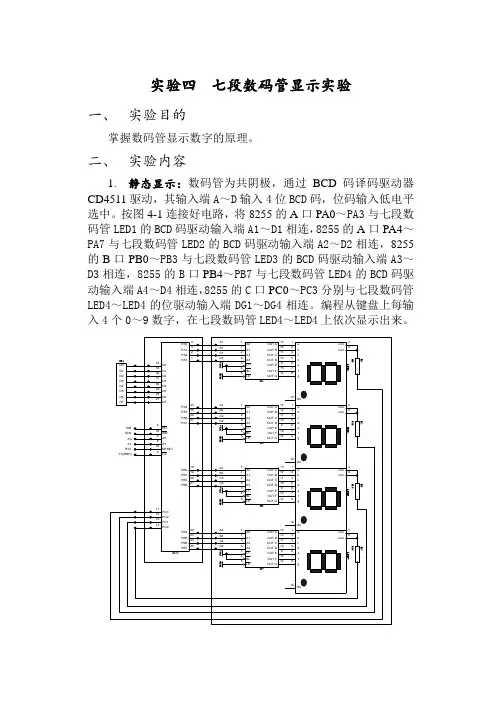

实验四七段数码管显示实验一、实验目的掌握数码管显示数字的原理。
二、实验内容1.静态显示：数码管为共阴极，通过BCD码译码驱动器CD4511驱动，其输入端A～D输入4位BCD码，位码输入低电平选中。
按图4-1连接好电路，将8255的A口PA0～PA3与七段数码管LED1的BCD码驱动输入端A1～D1相连，8255的A口PA4～PA7与七段数码管LED2的BCD码驱动输入端A2～D2相连，8255的B口PB0～PB3与七段数码管LED3的BCD码驱动输入端A3～D3相连，8255的B口PB4～PB7与七段数码管LED4的BCD码驱动输入端A4～D4相连，8255的C口PC0～PC3分别与七段数码管LED4～LED4的位驱动输入端DG1～DG4相连。
编程从键盘上每输入4个0～9数字，在七段数码管LED4～LED4上依次显示出来。
图4-12.动态显示：数码管为共阴极，段码采用相同驱动，输入端加高电平，选中的数码管对应段点亮，位码采用同相驱动，位码输入端低电平选中，按图4-2连接好电路，图中只画了2个数码管，实际是8个数码管，将8255的A口PA0～PA7分别与七段数码管的段码驱动输入端a～g相连（32TCI0模块上的J1连32LED8模块J2），8255的C口的PC0～PC7接七段数码管的段码驱动输入（32TCI0模块上的J3连32LED8模块J1），跳线器K1连2和3。
编程在8个数码管上显示“12345678”。
按任意键推出运行。
图4-2三、编程提示1.由于DVCC卡使用PCI总线，所以分配的IO地址每台微机可能都不用，编程时需要了解当前的微机使用那段IO地址并进行处理。
2.对实验内容1，七段数码管字型代码与输入的关系如下表：四、参考流程图1.实验内容一的参考流程图图4-3 2.实验内容二的参考流程图图4-4五、参考程序1.内容一的参考程序源程序清单如下：data segmentioport equ 0c400h-0280hio8255a equ ioport+288hio8255b equ ioport+289hio8255c equ ioport+28ahio8255k equ ioport+28bhled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fhmesg1 db 0dh,0ah,'Input a num (0--9),other key is exit:',0dh,0ah,'$'bz db ?cz db 04hdata endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov dx,io8255k ;使8255的A口为输出方式mov ax,80hout dx,alsss0: mov si,offset bzmov cx,04hsss1: mov dx,offset mesg1 ;显示提示信息mov ah,09hint 21hmov ah,01 ;从键盘接收字符int 21hcmp al,'0' ;是否小于0jl exit ;若是则退出cmp al,'9' ;是否大于9jg exit ;若是则退出sub al,30h ;将所得字符的ASCII码减30Hmov [si],al ;存入显示缓冲区inc si ;显示缓冲区指针加1dec cx ;判断输入满4个数字吗？jnz sss1 ;不满继续mov si,offset bz ;从显示缓冲区取第一个数字的BCD 码mov al,[si]and al,0fh ;屏蔽高四位暂存ALinc si ;显示缓冲区指针加1mov ah,[si] ;取第二个数字的BCD码到AHsal ah,4h ;右移4次到高四位add al,ah ;两个BCD码合并成一个字节mov bl,al ;暂存入BLinc simov al,[si] ;取第三个数字的BCD码and al,0fhinc simov ah,[si] ;取第四个数字的BCD码到AHsal ah,4hadd ah,almov al,ahmov dx,io8255a ;从8255的A口输出（后两个数字）out dx,almov al,blmov dx,io8255b ;从8255的B口输出（前两个数字）out dx,almov al,0f0hmov dx,io8255c ;从8255的C口输出位码out dx,almov dl,0ffhmov ah,06int 21hje sss0 ;有键按下则退出exit: mov ah,4ch ;返回int 21hcode endsend start2.内容二的参考程序源程序清单如下：data segmentioport equ 0C400h-0280hio8255c equ ioport+28ahio8255k equ ioport+28bhio8255a equ ioport+288hled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh ;段码buffer1 db 01h,02h,03h,04h,05h,06h,07h,08h ;存放要显示的十位和个位con db ? ;位码data endscode segmentassume cs:code, ds:datastart: mov ax,datamov ds,axmov dx,io8255k ;将8255设为A口C口输出mov al,80hout dx,alloop2: mov al,08h ;设置数码管位计数器初值到CON mov byte ptr con,almov si,offset buffer1 ;置显示缓冲器指针SImov ah,7fh ;置位码初值disp0: mov cx,0ffffhmov bl,ds:[si] ;取显示缓冲区显示值存BXmov bh,0hpush simov dx,io8255c ;位码从C口输出mov al,ahout dx,almov dx,io8255amov si,offset led ;置led数码表偏移地址为SIadd si,bx ;求出对应的led数码mov al,byte ptr [si]out dx,al ;段码从A口输出disp1: loop disp1 ;延时mov cx,0ffffhdisp2: loop disp2ror ah,01h ;位码右移1位pop siinc si ;显示缓冲区指针加1mov al,byte ptr condec almov byte ptr con,aljnz disp0 ;数码管位计数器减1为0吗？，不为0继续mov dx,io8255a ;为0，关数码管显示mov al,0out dx,almov dl,0ffhmov ah,06int 21hje loop2 ;有键按下则退出mov ah,4ch ;返回int 21hcode endsend start实验总结：通过这次试验，我了解到自定义数据类型可以根据自己的需要方便设定，有很大的灵活性。
七段数码管显示实验
实验一七段数码管显示实验(1)实验目的学习7段数码显示译码器设计；学习VHDL的CASE语句应用及多层次设计方法。
(2)实验原理7段数码是纯组合电路，通常的小规模专用IC,如74或4000系列的器件只能作十进制BCD码译码，然而数字系统中的数据处理和运算都是2进制的，所以输出表达都是 16进制的，为了满足16进制的译码显示，最方便的方法就是利用译码程序在 FPGA/CPLD中来实现。
7段译码器输出信号 LED7S的7位分别接如图数码管的 7个段，高为在左，低位在右。
如LED7S 输出为“1101101 ”时，数码管的7个段：g、f、e d、c、b、a分别接1、1、0、1、1、0、 1;接有高电平的段发亮，于是数码管显示“ 5”。
(3)实验内容说明下面源代码中各语句的含义，以及该程序的整体功能。
在Quartusll上对该程序进行编辑、编译、综合、适配、仿真，给出起所有信号的时序仿真波形。
提示：用输入总线的方式给出输入信号的仿真数据，仿真波形示例图如图：源代码：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY DECL7S ISPORT ( A : IN STD_LOGIC_VECTOR(3 DOWNTO 0);LED7S : OUT STD_LOGIC_VECTOR(6 DOWNTO 0)); END;ARCHITECTURE one OF DECL7S ISBEGINPROCESS( A )BEGINCASE A ISWHEN "0000" => LED7S <= "0111111";WHEN "0001" => LED7S <= "0000110";WHEN "0010" => LED7S <= "1011011";WHEN "0011" => LED7S <= "1001111";WHEN "0100" => LED7S <= "1100110";WHEN "0101" => LED7S <= "1101101";WHEN "0110" => LED7S <= "1111101";WHEN "0111" => LED7S <= "0000111";WHEN "1000" => LED7S <= "1111111";WHEN "1001" => LED7S <= "1101111";WHEN "1010" => LED7S <= "1110111";WHEN "1011" => LED7S <= "1111100";WHEN "1100" => LED7S <= "0111001";WHEN "1101" => LED7S <= "1011110";WHEN "1110" => LED7S <= "1111001";WHEN "1111" => LED7S <= "1110001";END CASE;END PROCESS;END;编译得到模块DECL7S:程序运行后可以看到 7段数码管以每秒一次的跳变速度往上自加，到“F”后归“0”。
vivado七段数码管代码及仿真
文章标题：深入探究Vivado中七段数码管代码及仿真在数字电路设计中，七段数码管是一种常见的数字显示装置，广泛应用于计时器、计数器、仪表等设备中。
Vivado是Xilinx公司推出的一款集成化开发环境软件，用于FPGA设计和开发。
本文将深入探讨在Vivado中编写七段数码管的代码以及进行仿真的方法，以便读者能够更深入地理解数字电路设计和Vivado软件的应用。
一、七段数码管的基本原理要理解在Vivado中编写七段数码管的代码，首先需要了解七段数码管的基本原理。
七段数码管由7根发光二极管组成，分别对应数码管的a、b、c、d、e、f、g片段，可以显示0-9以及一些字母。
在数字电路设计中，需要通过操纵七段数码管的每一个片段，来显示需要的数字或字符。
编写七段数码管的代码，实质上是利用FPGA来控制这7个片段的亮灭。
二、Vivado中七段数码管的代码编写在Vivado中，可以使用Verilog或VHDL等硬件描述语言来编写数字电路设计的代码。
对于七段数码管的代码编写，以Verilog为例，可以按照以下步骤进行：1. 定义输入信号2. 分配七个片段对应的输出信号3. 使用组合逻辑进行数字与片段的对应4. 使用时序逻辑进行信号的控制和时序处理以下是一个简单的七段数码管代码示例：```verilogmodule seven_segment(input [3:0] sw,output reg [6:0] seg);always @(*)begincase (sw)4'b0000: seg = 7'b1000000; // 数字0 4'b0001: seg = 7'b1111001; // 数字1 4'b0010: seg = 7'b0100100; // 数字2 // 其他数字的对应关系default: seg = 7'b1111111; // 默认不显示 endcaseendendmodule```三、Vivado中七段数码管的仿真方法在编写七段数码管的代码之后，需要对其进行仿真以验证设计的正确性。
7段数码管的结构工作原理
7段数码管的结构工作原理七段数码管是用于显示数字和字母的一种电子显示器件。
它由七个LED（发光二极管）数字构成，每个数字段都有独立的引脚控制。
其结构和工作原理如下：1. 结构：七段数码管由七个LED数字段构成，包括a、b、c、d、e、f和g。
每个数字段都是一个独立的LED，它们按照特定的排列方式连接在一起，形成一个能显示数字和字母的七段结构。
2. 工作原理：七段数码管的显示原理是通过给不同的数字段提供电流来点亮相应的段以显示相应的数字或字母。
七段数码管的每个数字段都可以通过控制引脚来控制电流流过。
3. 数字编码：七段数码管使用常见的数字编码方式，其中每个数字或字母都通过四位二进制码来表示。
这四个二进制位对应于控制七段数码管的a、b、c、d、e、f和g引脚。
通过对这些引脚的控制，可以实现多种数字和字母的显示。
4. 控制方式：为了控制七段数码管显示特定的数字或字母，通常会使用一个微控制器或者其他电路来控制七段数码管的输入引脚。
通过向七段数码管的引脚提供正确的控制信号，可以使具体的数字或字母在七段数码管上显示出来。
5. 共阴极和共阳极：七段数码管有两种不同的类型，分别为共阴极和共阳极。
共阴极数码管的各段都是共接地的，当对应的引脚施加高电平时，该段的LED被激活发光。
共阳极数码管则相反，各段都是共电源的，当对应的引脚施加低电平时，该段的LED被激活发光。
6. 刷新频率：由于人眼的视觉暂留效应，只要刷新速度足够快，人眼就无法察觉到数码管的闪烁。
因此，通过快速的刷新显示各个数字段来实现稳定、连续的显示效果。
通常，刷新频率在几十Hz到几百Hz之间。
7. 使用范围：七段数码管广泛应用于计算器、电子时钟、电子秤、计数器、仪表和各种数字显示设备等领域，用于显示数字、字母和简单的符号等信息。
七段数码管的动态扫描显示实验
七段数码管的动态扫描显示实验七段数码管的动态扫描显示实验一、实验名称：七段数码管的动态扫描显示实验二、实验目的：（1）进一步熟悉QuartusII软件进行FPGA设计的流程（2）掌握利用宏功能模块进行常用的计数器，译码器的设计（3）学习和了解动态扫描数码管的工作原理的程序设计方法三、实验原理：实验板上常用4位联体的共阳极7段数码管，其接口电路是把所有数码管的8个笔划段a-h同名端连在一起，而每一个数码管由一个独立的公共极COM端控制。
当向数码管发送字形码时，所有数码管都接收到相同的字形码时，但究竟是那个数码管亮，取决于COM端，这一端是由I/O控制的，所以就可以自行决定何时显示哪一位。
动态扫描即采用分时方法，轮流控制各个LED轮流点亮。
在轮流点亮扫描过程中，每一位显示器的点亮时间是极为短暂的，但由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上每个显示器并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感。
四、实验要求：实现显示0000-9999的十进制计数器。
五、实验步骤1.建立工程建立名为leddisplay的工程，并建立顶层图。
2．设计技术时钟设计一分频器，对50MHz分频输出到计数器，让计数器以较慢速度递增。
打开File..New,新建一个.v文件。
输入以下程序： module int_div(clk, div_out); input clk;output reg div_out; reg [31:0] clk_div;parameter CLK_FREQ = 'D50_000_000; //系统时钟50MHz parameterDCLK_FREQ = 'D10; //输出频率10/2Hz always @(posedge clk) beginif(clk_div Set as top-level Entity。
分析该设计文件:执行工具栏处的“Start Analysis &Synthesis命令按钮，开始分析综合，此步骤在这里用于检查设计错误。
实验四 八位七段数码管动态显示电路的设计
实验四八位七段数码管动态显示电路的设计一、 实验目的1、了解数码管的工作原理。
2、学习七段数码管显示译码器的设计。
3、学习Verilog的CASE语句及多层次设计方法。
二、 实验原理七段数码管是电子开发过程中常用的输出显示设备。
在实验系统中使用的是两个四位一体、共阴极型七段数码管。
其单个静态数码管如下图4-1所示。
图4-1 静态七段数码管由于七段数码管公共端连接到GND（共阴极型），当数码管的中的那一个段被输入高电平，则相应的这一段被点亮。
反之则不亮。
共阳极性的数码管与之相么。
四位一体的七段数码管在单个静态数码管的基础上加入了用于选择哪一位数码管的位选信号端口。
八个数码管的a、b、c、d、e、f、g、h、dp都连在了一起，8个数码管分别由各自的位选信号来控制，被选通的数码管显示数据，其余关闭。
三、 实验内容本实验要求完成的任务是在时钟信号的作用下，通过输入的键值在数码管上显示相应的键值。
在实验中时，数字时钟选择1KHZ作为扫描时钟，用四个开关做为输入，当四个开关置为一个二进制数时，在数码管上显示其十六进制的值。
实验箱中的拨动开关与FPGA的接口电路，以及开关FPGA的管脚连接在实验一中都做了详细说明，这里不在赘述。
数码管显示模块的电路原理如图4-2所示，表4-1是其数码管的输入与FPGA的管脚连接表。
图4-2 数字时钟信号模块电路原理信号名称 对应FPGA管脚名说明7SEG-A N4 七段码管A段输入信号 7SEG-B G4 七段码管B段输入信号 7SEG-C H4 七段码管C段输入信号 7SEG-D L5 七段码管D段输入信号 7SEG-E L4 七段码管E段输入信号 7SEG-F K4 七段码管F段输入信号 7SEG-G K5 七段码管G段输入信号7SEG-DP H3 七段码管dp段输入信号7SEG-SEL0 M4 七段码管位选输入信号7SEG-SEL1 F3 七段码管位选输入信号7SEG-SEL2 F4 七段码管位选输入信号表4-1 数码管与FPGA的管脚连接表四、 实验步骤1、打开QUARTUSII软件，新建一个工程。
7段数码管共阳极显示段码
7段数码管共阳极显示段码7段数码管是一种常见的显示设备，由7个发光二极管组成，可以显示0到9的数字和一些特殊字符。
它被广泛应用于计算器、计时器、电子钟等各种电子设备中。
在本文中，我们将深入探讨7段数码管共阳极显示段码的原理、应用和优势。
1. 7段数码管共阳极显示段码的原理共阳极是一种显示模式，其中所有的阳极连接在一起，而每个发光二极管的阴极独立控制。
通过施加电压来控制各个发光二极管的亮灭状态，从而显示所需的数字或字符。
共阳极显示具有简单、直观的特点，易于驱动和控制。
2. 7段数码管共阳极显示段码的应用7段数码管共阳极显示段码广泛应用于各种场合。
在计算器中，通过将相应的段码点亮，可以显示输入的数字和计算结果；在计时器中，可以用来显示时间、倒计时和计时器的运行状态；在电子钟中，可以显示时间和日期等信息。
它还常用于电子秤、信号灯、电子温度计等设备中。
3. 7段数码管共阳极显示段码的优势与共阴极显示相比，共阳极显示具有一些独特的优势。
共阳极显示可以直接使用数字逻辑控制芯片来驱动，驱动电路简单，容易实现。
共阳极显示的亮度较高，显示效果鲜明，适合在亮光环境下使用。
共阳极还具有低功耗、长寿命和抗震动等特点，适合于各种工业领域的应用。
4. 7段数码管共阳极显示段码的局限性尽管共阳极显示有诸多优势，但也存在一些局限性。
由于所有阳极连接在一起，所以在显示多位数字时，需要通过时间分时复用的方式实现。
这可能会引入一定的闪烁问题。
由于只能显示有限数量的数字和字符，对于一些特殊需求的显示，可能需要额外的解码器或特殊控制电路。
总结：7段数码管共阳极显示段码是一种常见的显示设备，具有简单、直观、易于驱动和控制的特点。
它在计算器、计时器、电子钟等各种电子设备中广泛应用。
与共阴极显示相比，共阳极显示具有一些独特的优势，如驱动电路简单、亮度高、功耗低、寿命长和抗震动等。
然而，为了显示多位数字，需要通过时间分时复用的方式，可能引入一定的闪烁问题。
7段数码管显示电路
4.4显示模块4.4.1 7段数码管的结构与工作原理7段数码管一般由8个发光二极管组成，其中由7个细长的发光二极管组成 数字显示，另外一个圆形的发光二极管显示小数点。
当发光二极管导通时，相应的一个点或一个笔画发光。
控制相应的二极管导通，就能 显示出各种字符，尽管显示的字符形状有些失真，能显示的数符数量也有限， 但其控制简单,使有也方便。
发光二极管的阳极连在一起的称为共阳极数码管， 阴极连在一起的称为共阴极数码管，如图4.9所示。
共阴极4.4.2 7段数码 ___________________发光二极管（LED 图4.9 7段数码管结构图 体材料制成的，能直接将电能转变成光能的发光显示器件。
就会发光。
------------------------------ 7段数码管每段的驱动电流和其他单个 段LED 和引脚分布 向电压随发光材料不 7段数码管的 （1）静太显示所谓静态显示，就是当显示某一字符时，相应段的发光二极管恒定地寻能可截止。
这 种显示方法为每一们都需要有一个8位输出口控制。
对于 51单片机，可以在并行口上扩展多片锁存74LS573作为静态显示器接口。
静态显示器的优点是显示稳定，在发光二极管导通电注一定的情况下显示器的亮度高，控制系统在运行过程中，仅仅在需要更新显示内容时，CPU 才执行一次显示更新子程序，这样大大节省了 CPU 的时间，提高了 CPU 的工作效率；缺点是位数较多时，所需 I/O口太多，硬件开销太大，因此常采用另外一种显示方式一一动态显示。
（2）动态显示所谓动态显示就是一位一位地轮流点亮各位显示器（扫描），对于显示器的每一位而言，每隔一段时间点亮一次。
虽然在同一时刻只有一位显示器在工作（点亮） ，但利用人眼的视觉暂留效应和发光二极管熄灭时的余辉效应，看到的却是多个字符“同时”显示。
显示器亮度既与点亮时的导通电流有关， 也与点亮时间和间隔时间的比例有关。
调整电流和时间参烽，可实现亮度较高较稳定的显示。
7段数码管显示电路[1]
![7段数码管显示电路[1]](https://img.taocdn.com/s3/m/d4a5b689360cba1aa911da34.png)
7段数码管显示电路[1]4.4 显示模块4.4.1 7段数码管的结构与工作原理7段数码管一般由8个发光二极管组成，其中由7个细长的发光二极管组成数字显示，另外一个圆形的发光二极管显示小数点。
当发光二极管导通时，相应的一个点或一个笔画发光。
控制相应的二极管导通，就能显示出各种字符，尽管显示的字符形状有些失真，能显示的数符数量也有限，但其控制简单，使有也方便。
发光二极管的阳极连在一起的称为共阳极数码管，阴极连在一起的称为共阴极数码管，如图4.9所示。
共阴极7段数码管内部字段LED和引脚分布共阳极图4.9 7段数码管结构图4.4.2 7段数码管驱动方法发光二极管(LED是一种由磷化镓(GaP)等半导体材料制成的，能直接将电能转变成光能的发光显示器件。
当其内部有一一电流通过时，它就会发光。
7段数码管每段的驱动电流和其他单个LED发光二极管一样，一般为5,10mA;正向电压随发光材料不同表现为1.8~2.5V不等。
7段数码管的显示方法可分为静态显示与动态显示，下面分别介绍。
(1) 静太显示所谓静态显示，就是当显示某一字符时，相应段的发光二极管恒定地寻能可截止。
这种显示方法为每一们都需要有一个8位输出口控制。
对于51单片机，可以在并行口上扩展多片锁存74LS573作为静态显示器接口。
静态显示器的优点是显示稳定，在发光二极管导通电注一定的情况下显示器的亮度高，控制系统在运行过程中，仅仅在需要更新显示内容时，CPU才执行一次显示更新子程序，这样大大节省了CPU的时间，提高了CPU的工作效率;缺点是位数较多时，所需I/O口太多，硬件开销太大，因此常采用另外一种显示方式——动态显示。
(2)动态显示所谓动态显示就是一位一位地轮流点亮各位显示器(扫描)，对于显示器的每一位而言，每隔一段时间点亮一次。
虽然在同一时刻只有一位显示器在工作(点亮)，但利用人眼的视觉暂留效应和发光二极管熄灭时的余辉效应，看到的却是多个字符“同时”显示。
数码管实验报告实验原理(3篇)
第1篇一、实验背景数码管是一种常用的显示器件，它可以将数字、字母或其他符号显示出来。
数码管广泛应用于各种电子设备中，如计算器、电子钟、电子秤等。
本实验旨在通过实践操作，让学生了解数码管的工作原理，掌握数码管的驱动方法，以及数码管在电子系统中的应用。
二、实验原理1. 数码管类型数码管分为两种类型：七段数码管和液晶数码管。
本实验主要介绍七段数码管。
七段数码管由七个发光二极管（LED）组成，分别代表七个笔画。
当七个LED中的某个或某几个LED点亮时，就可以显示出相应的数字或符号。
根据发光二极管的连接方式，七段数码管可分为共阳极和共阴极两种类型。
2. 数码管驱动方式（1）静态驱动静态驱动是指每个数码管独立驱动，每个数码管都连接到单片机的I/O端口。
这种方式下，数码管显示的数字或符号不会闪烁，但需要较多的I/O端口资源。
（2）动态驱动动态驱动是指多个数码管共用一组I/O端口，通过控制每个数码管的扫描时间来实现动态显示。
这种方式可以节省I/O端口资源，但显示的数字或符号会有闪烁现象。
3. 数码管显示原理（1）共阳极数码管共阳极数码管的特点是七个LED的阳极连接在一起，形成公共阳极。
当要显示数字时，将对应的LED阴极接地，其他LED阴极接高电平，即可显示出相应的数字。
（2）共阴极数码管共阴极数码管的特点是七个LED的阴极连接在一起，形成公共阴极。
当要显示数字时，将对应的LED阳极接地，其他LED阳极接高电平，即可显示出相应的数字。
4. 数码管驱动电路（1）BCD码译码驱动器BCD码译码驱动器是一种将BCD码转换为七段数码管所需段码的电路。
常用的BCD码译码驱动器有CD4511、CD4518等。
（2）74HC595移位寄存器74HC595是一种8位串行输入、并行输出的移位寄存器，常用于数码管的动态驱动。
它可以将单片机输出的串行信号转换为并行信号，驱动数码管显示。
三、实验目的1. 了解数码管的工作原理和驱动方式。
七段数码管的显示原理
七段数码管的显示原理
数码管是一种能够显示数字的电子元件，常用于计时器、电子钟、温度计等设备中。
七段数码管由七个小段组成，它们可以显示数字0-9的所有组合。
数码管的每一小段都代表数字的一个线段，通过控制这些线段的通断状态，可以显示不同的数字。
每个数字的显示都可通过组合不同的小段状态来实现。
例如，数字0就是所有小段全亮，而数字1则是左边第二个小段亮，其余小段都熄灭。
控制七段数码管显示数字的原理是通过给不同的小段加上电压来实现。
小段分别用a、b、c、d、e、f、g来表示，其中a~g
对应着七个小段。
如果某个小段需要点亮，则给它加上高电平；如果不需要点亮，则给它加上低电平。
为了控制不同的小段，需要使用译码器。
译码器是一种电路元件，能够将输入的数字信号转换成相应的控制信号。
常见的译码器有BCD-7段译码器、74LS47等。
使用译码器的方式是，先将待显示的数字转化成二进制编码，然后将二进制编码输入到译码器的输入端口。
译码器会根据输入信号的编码，输出对应的控制信号给七段数码管的不同小段，从而实现数字的显示。
通过译码器，我们可以控制不同的小段点亮，从而实现数码管的数字显示。
例如，当我们要显示数字1时，输入二进制编码0001给译码器，译码器会将对应的控制信号输出给数码管，
使得左边第二个小段亮，其余小段熄灭。
总的来说，七段数码管通过控制小段的通断状态来实现数字的显示。
通过使用译码器，我们可以将输入的数字信号转换成相应的控制信号，从而控制七段数码管显示不同的数字。
这种原理广泛应用于各种电子设备中。
数码管动态显示的原理
数码管动态显示的原理
数码管动态显示的原理是通过不断改变显示的数字或字符，使得各个数码管依次显示不同的内容，从而实现动态显示的效果。
数码管是一种由多个发光二极管（LED）组成的显示器件，常用的有7段数码管和8段数码管。
每个数码管都由7或8个小灯泡组成，分别代表显示的数字或字符的不同段位。
通过控制这些小灯泡的亮灭来实现不同的显示效果。
动态显示常用的方法是采用扫描技术。
具体步骤如下：
1. 将要显示的数字或字符进行数字转换，得到对应的码值。
2. 将码值按照数位顺序分割成各个段位的码值。
3. 按照顺序控制每个数码管的对应段位小灯泡的亮灭，使其显示对应的数字或字符。
4. 开启当前数码管，使其对应的段位小灯泡亮起。
5. 等待一段时间（通常是几毫秒）后，关闭当前数码管，熄灭对应的段位小灯泡。
6. 切换到下一个数码管，重复步骤4和5，直到所有数码管都显示完毕。
7. 不断重复以上步骤，使得数码管能够连续显示各个数字或字符。
通过不停地切换数码管显示的内容，人眼会感知到数码管在不断变化的效果，从而实现了动态显示的效果。
这种扫描技术在人眼的视觉暂留效应下，给人一种连
续、流畅的显示体验。
7段数码管显示原理
7段数码管显示原理七段数码管是一种常用的数字显示器，由七个LED（发光二极管）组成，可以显示0到9的数字以及一些字母和符号。
每个LED都有三个引脚，分别是公共阳极（COM）和七个阴极（A、B、C、D、E、F、G），共有八个引脚。
通过控制每个LED的亮灭状态，可以显示不同的数字和字符。
七段数码管的显示原理如下：1.公共阳极：在常规的七段数码管中，公共阳极是连接到正电源的。
当公共阳极接通电源时，将会照亮以低电平为"亮"和高电平为"灭"。
2.段选：每个LED被称为一个段，例如A、B、C等。
通过控制段选引脚的电平，可以使得一些特定的LED点亮或熄灭。
当段选引脚为高电平时，对应的LED点亮；当段选引脚为低电平时，对应的LED熄灭。
3.共阴极和共阳极：数码管有两种类型，一种是共阴极，一种是共阳极。
在共阴极的数码管中，阴极是连接到负电源的，当其中一个LED需要点亮时，将对应的段选引脚设为低电平，其他段选引脚设为高电平。
此时，对应的LED灯会呈现出低电平亮，其他LED灯则会呈现高电平熄灭的状态。
共阳极的数码管与之相反。
4.编码表：为了方便操作，每个数字和字符都有对应的编码表，指示了哪些LED需要点亮以显示特定的数字或字符。
例如，数字"0"的编码为(1,1,1,1,1,1,0)，表示A～F引脚要设为低电平，G引脚设为高电平。
5.多位显示：通常，七段数码管不只有一个，可以通过串联多个数码管来显示更多位的数字或字符。
例如，一个四位的数码管可以显示0到9999的数字。
6.数码管显示控制：为了实现多位显示，需要对每个数码管进行分时控制。
通过快速切换每个数码管的段选引脚电平，我们可以造成人眼的视觉暂留现象，即便是每个数码管只显示一部分时间，我们也会觉得它们同时显示。
7.通过控制位选引脚，我们可以选择要显示的位。
例如，对于一个四位的数码管，如果想要显示数字"1234"，我们可以分别将位选引脚依次设为低电平，然后根据编码表依次点亮对应的LED，以实现数字的显示。
七段数码管的原理
七段数码管的原理
数码管是一种显示设备，由7个发光二极管组成。
每个发光二极管可以发出不同颜色的光，用来显示数字0到9。
这些发光二极管被编号为a, b, c, d, e, f和g。
它们分别代表了数字在数码管中的不同线段。
要显示不同的数字，需要通过控制发光二极管的亮灭来实现。
在数码管中，共阳极和共阴极是两种常用的接线方式。
在共阳极连接方式下，发光二极管的阳极（正极）都连接在一起，而且电流会从控制开关流入每个二极管的阴极（负极）来进行控制。
当需要显示数字0时，a, b, c, d, e和f的阴极会被接通，使得这些线段发光，同时g的阴极则被断开，使得该线段不发光。
通过改变接通和断开的阴极，可以控制不同线段的亮灭，从而显示出不同的数字。
在共阴极连接方式下，与共阳极方式相反，发光二极管的阴极都连接在一起，而且电流会从控制开关流出到每个二极管的阳极来进行控制。
当需要显示数字0时，a, b, c, d, e和f的阳极会被接通，使得这些线段发光，同时g的阳极则被断开，使得该线段不发光。
同样地，通过改变接通和断开的阳极，可以控制不同线段的亮灭，从而显示出不同的数字。
数码管的控制可以通过微处理器或其他电子元件来实现。
根据输入的数字，相应的控制信号会被发送给数码管，从而控制线段的亮灭状态。
通过不断地改变控制信号，数码管可以显示不同的数字。
七段数码管输出信号的逻辑表达式
七段数码管输出信号的逻辑表达式七段数码管是一种常用的显示器件，通常用于显示数字和一些字母。
它由七个LED灯组成，分别对应数字的不同部分。
我们可以通过控制每个LED灯的亮灭来显示不同的数字。
而七段数码管输出信号的逻辑表达式则决定了LED灯的亮灭状态，下面将详细介绍七段数码管输出信号的逻辑表达式。
我们需要了解七段数码管的结构。
七段数码管由a、b、c、d、e、f、g七个LED灯组成，它们分别代表数字的不同部分。
其中，a代表数字的上半部分，b代表数字的右上部分，c代表数字的右下部分，d代表数字的中间部分，e代表数字的左下部分，f代表数字的左上部分，g代表数字的下半部分。
接下来，我们可以通过真值表来分析七段数码管输出信号的逻辑表达式。
假设a、b、c、d、e、f、g分别为七段数码管的输入信号，0和1分别表示灭和亮的状态。
根据真值表的结果，我们可以得到以下逻辑表达式：1. 数字0的逻辑表达式为：a=b=c=d=e=f=1，g=0。
2. 数字1的逻辑表达式为：b=c=1，a=d=e=f=g=0。
3. 数字2的逻辑表达式为：a=b=d=e=g=1，c=f=0。
4. 数字3的逻辑表达式为：a=b=c=d=g=1，e=f=0。
5. 数字4的逻辑表达式为：b=c=f=g=1，a=d=e=0。
6. 数字5的逻辑表达式为：a=c=d=f=g=1，b=e=0。
7. 数字6的逻辑表达式为：a=c=d=e=f=g=1，b=0。
8. 数字7的逻辑表达式为：a=b=c=1，d=e=f=g=0。
9. 数字8的逻辑表达式为：a=b=c=d=e=f=g=1。
10. 数字9的逻辑表达式为：a=b=c=d=f=g=1，e=0。
通过以上逻辑表达式，我们可以控制七段数码管显示不同的数字。
例如，要显示数字5，我们可以将a、c、d、f、g控制为高电平（1），而b和e控制为低电平（0）。
通过给定的逻辑表达式，我们可以编写相应的程序或电路来实现七段数码管的控制。
