电流互感器变比检验的简便方法(最新版)

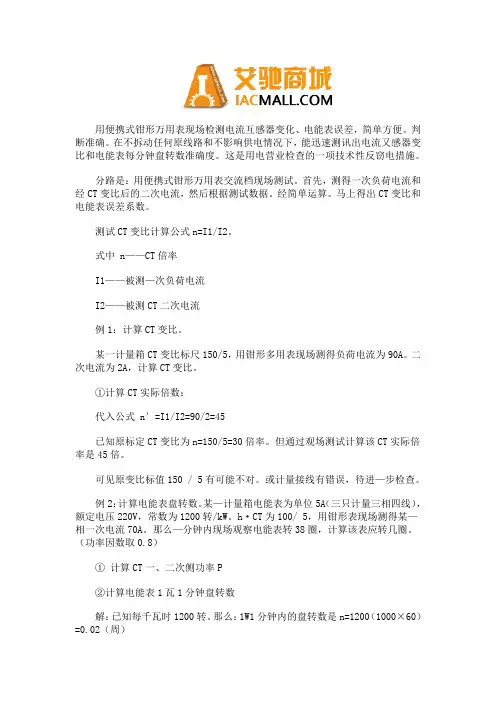

使用钳形万用表现场检测电流互感器变化与电能表误差的方法
用便携式钳形万用表现场检测电流互感器变化、电能表误差，简单方便。
判断准确。
在不拆动任何原线路和不影响供电情况下，能迅速测讯出电流又感器变比和电能表每分钟盘转数准确度。
这是用电营业检查的一项技术性反窃电措施。
分路是：用便携式钳形万用表交流档现场测试。
首先，测得一次负荷电流和经CT变比后的二次电流，然后根据测试数据。
经简单运算。
马上得出CT变比和电能表误差系数。
测试CT变比计算公式n=I1/I2。
式中 n——CT倍率I1——被测—次负荷电流I2——被测CT二次电流例1：计算CT变比。
某一计量箱CT变比标尺150/5，用钳形多用表现场测得负荷电流为90A。
二次电流为2A，计算CT变比。
①计算CT实际倍数：代入公式n′=I1/I2=90/2=45已知原标定CT变比为n=150/5=30倍率。
但通过观场测试计算该CT实际倍率是45倍。
可见原变比标值150 / 5有可能不对。
或计量接线有错误，待进—步检查。
例2：计算电能表盘转数。
某—计量箱电能表为单位5A（三只计量三相四线），额定电压220V，常数为1200转/kW。
h·CT为100/ 5，用钳形表现场测得某—相一次电流70A。
那么—分钟内现场观察电能表转38圈，计算该表应转几圈。
（功率因数取0.8）① 计算CT一、二次侧功率P②计算电能表1瓦1分钟盘转数解：已知每千瓦时1200转。
那么：1W1分钟内的盘转数是n=1200（1000×60）=0.02（周）③在该负荷下电能表应转几周n=616×0.02=12.32（周）根据现场负荷测算该表1分钟内应转12.32周。
而现场观察在1分钟内电能表只转了8周。
这样该表漏计电量35%。
通过上述方法。
能有效地防止五花八门的技术窃电手段。
如：私自更换CT 内芯，增大变比、改变CT二次线圈匝数、减小二次输出电流;短接CT二次线圈匝数，使二次输出电流减少;把电能表调负等。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注/。
电流互感器变比检查试验方法
电流互感器变比检查试验方法电流互感器是变压器的一种，主要用于从高压系统中测量电流并将其转换为较小电流，以保护仪表和测量系统。
为确保电流互感器正常工作，需要进行变比检查试验。
以下是电流互感器变比检查试验方法：一、检查工具和设备1.电流互感器2.标准电流互感器或大功率稳压电源3.万用表或示波器4.调整电源5.功率计6.交流电桥7.电压表或数字电压表8.绝缘测试仪二、试验前准备1.检查电流互感器2.设置试验参数3.连接电路4.检查接线5.校准电流互感器三、试验方法1.变比试验连接待测电流互感器和标准电流互感器或大功率稳压电源的交流侧，并设置适当的电压和电流。
利用万用表或示波器测量两个互感器的输出。
通常，变比试验的结果以变比误差表示。
变比误差可以通过下列方程计算：变比误差=(实际输出/标称值)×100%。
2.精度试验连接待测电流互感器和调整电源并设置合适的电压和电流，使用功率计测量输出功率。
然后使用电桥或电压表测量电流和电压，以计算输出功率。
精度试验通常以精度误差表示。
精度误差可以通过下列方程计算：精度误差=(实际输出功率/标称值)×100%。
3.绝缘试验对变压器的低压绕组进行绝缘试验，以确定其绝缘抵抗度是否满足标准。
检查电流互感器的绝缘状态可使用绝缘测试仪。
四、试验后操作1.将测量结果记录在试验记录表上。
2.制定维护计划，以确保电流互感器按标准工作。
3.如果发现问题，需尽快修理或更换电流互感器。
总之，电流互感器的变比检查试验方法需要仔细的操作，检查也应遵循标准规范，并记录和维护记录，以确保试验的可靠性和准确性。

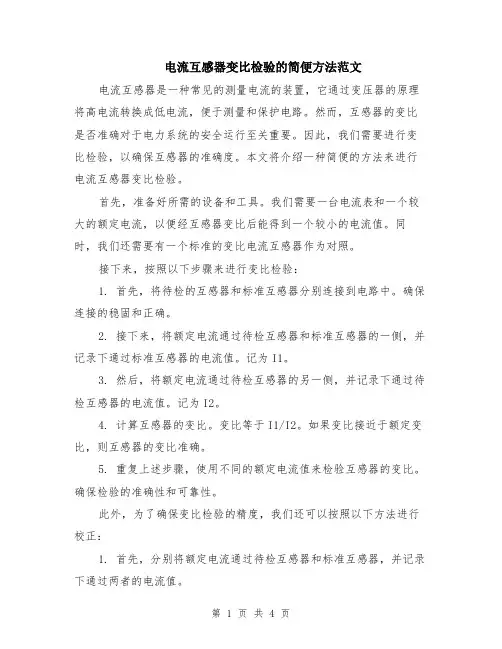

电流互感器变比检验的简便方法范文（二篇）
电流互感器变比检验的简便方法范文电流互感器是一种常见的测量电流的装置，它通过变压器的原理将高电流转换成低电流，便于测量和保护电路。
然而，互感器的变比是否准确对于电力系统的安全运行至关重要。
因此，我们需要进行变比检验，以确保互感器的准确度。
本文将介绍一种简便的方法来进行电流互感器变比检验。
首先，准备好所需的设备和工具。
我们需要一台电流表和一个较大的额定电流，以便经互感器变比后能得到一个较小的电流值。
同时，我们还需要有一个标准的变比电流互感器作为对照。
接下来，按照以下步骤来进行变比检验：1. 首先，将待检的互感器和标准互感器分别连接到电路中。
确保连接的稳固和正确。
2. 接下来，将额定电流通过待检互感器和标准互感器的一侧，并记录下通过标准互感器的电流值。
记为I1。
3. 然后，将额定电流通过待检互感器的另一侧，并记录下通过待检互感器的电流值。
记为I2。
4. 计算互感器的变比。
变比等于I1/I2。
如果变比接近于额定变比，则互感器的变比准确。
5. 重复上述步骤，使用不同的额定电流值来检验互感器的变比。
确保检验的准确性和可靠性。
此外，为了确保变比检验的精度，我们还可以按照以下方法进行校正：1. 首先，分别将额定电流通过待检互感器和标准互感器，并记录下通过两者的电流值。
2. 计算待检互感器的变比。
变比等于标准互感器电流值除以待检互感器的电流值。
3. 如果待检互感器的变比与标准互感器的变比不一致，则说明待检互感器存在偏差。
我们可以根据偏差值进行校正。
4. 对于电流互感器，我们可以通过调整互感器的匝数或改变磁路的长度来进行校正。
重新计算变比，并进行检验。
总之，电流互感器的变比检验是确保电力系统安全和稳定运行的重要环节。
通过使用上述简便的方法进行检验，我们可以快速准确地判断互感器的变比是否准确，并进行必要的校正。
这将有助于提高变比的精度和准确性，从而保证电力系统的正常运行。
电流互感器变比检验的简便方法范文（二）电流互感器是电力系统中广泛使用的一种电气设备，它主要用于测量电流的变化和传输电流信号。
电流互感器检查变比方法
电流互感器 变比检查 电流法 电压法文摘根据电流互感器的等值电路图，讨论了 2种电流互感器变比检查试验方法(电流法和电压法)的原理和特点，推荐一种简便可靠的电流互感器变比检查现场试验方法——电压法。
不管是老标准还是新规程，都把电流互感器交接时和更换绕组后的现场变比检查试验列为重要试验项目。
虽然电流互感器变比的准确度应由制造部门保证，但由于种种原因，现场试验时偶而也能检查出错误 (大多是抽头引错)。
因此现场变比检查试验成为多年不变的项目。
电流互感器工作原理大致与变压器相同，不同的是变压器铁心内的交变主磁通是由一次线圈两端交流电压所产生，而电流互感器铁心内的交变主磁通是由一次线圈内电流所产生，一次主磁通在二次线圈中感应出二次电势而产生二次电流。
从电流互感器工作原理可知：决定电流互感器变比的是一次线圈匝数与二次线圈匝数之比，影响电流互感器变比误差的主要原因有：(1)电流的大小，比差和角差随二次电流减小而增大；(2) 二次负荷的大小，比差和角差随二次负荷减小而减小；(3)二次负荷功率因数，随着二次负荷功率因数的增大，比差减小而角差增大；(4) 电源频率的影响；(5)其它因素。
电流互感器内部参数也可能引起变比误差，如二次线圈内阻抗、铁心截面、铁心材料、二次线圈匝数等，但这是由设计和制造决定的。
电流互感器变化的误差试验应由制造厂在出厂试验时完成或在试验室进行。
而电流互感器变比现场试验属于检查性质，即不考虑上述影响电流互感器变比误差的原因而重点检查匝数比。
根据电工原理，匝数比等于电压比或电流比之倒数。
因此测量电压比和测量电流比都可以计算出匝数比。
1 试验方法分析现根据试验接线图和等值电路图分别讨论电压法和电流法检查电流互感器变化试验的原理和特点。
1.1 电流法1.1.1 试验原理电流法检查电流互感器变比试验接线图如图1所示。
图 1 电流法的试验接线电流源包括 1 台调压器、1 台升流器；L 1 、L 2 电流互感器一次线圈2个端子；K 1 、K 2 电流互感器二次线圈2个端子；A 1 电流表(测量电流互感器一次电流)；A 2 电流表(测量电流互感器二次电流) 电流法检查电流互感器变比等值电路图如图 2所示。
电流互感器变比检验的简便方法
电流互感器变比检验的简便方法电流互感器是一种常用的电力测量设备，用于将高电流转换为低电流，以便于计量、保护和控制等应用。
在使用前，需要进行变比检验来确认电流互感器的变比是否符合要求。
本文将介绍一种简便的电流互感器变比检验方法。
首先，我们需要准备一台标准电流互感器和一台多功能电流表。
标准电流互感器应具有已知的准确变比值，可以来自于已经校验过的电流互感器或者专门用于校验的设备。
多功能电流表应具备较高的精度和稳定性，能够测量变比范围内的电流。
变比检验的步骤如下：1. 将待检电流互感器与标准电流互感器连接起来，确保连接稳固可靠。
2. 调节标准电流互感器的输入电流至某一固定值，可以选择标准电流互感器的额定电流值或者待检电流互感器的额定电流值。
3. 将标准电流互感器的输出接入多功能电流表，记录测量值I1。
4. 将待检电流互感器的输出接入多功能电流表，记录测量值I2。
5. 计算变比，变比=I1/I2。
需要注意的是，在进行变比检验时，应确保待检电流互感器和标准电流互感器的额定电流和额定变比相同，并且待检电流互感器的连接方式与实际使用场景相同。
同时，在进行测量时应注意消除测量误差，如电流表的零点漂移、外部磁场干扰等。
此外，为了提高变比检验的准确性，可以进行多组重复测量，然后取平均值作为最终计算结果。
同时，还可以进行误差分析，比较待检电流互感器和标准电流互感器测量值之间的偏差，并判断变比是否符合要求。
总结起来，电流互感器变比检验的简便方法包括连接标准电流互感器和待检电流互感器，通过多功能电流表测量两者的输出电流，计算得到变比。
在进行检验时应注意保证连接的稳固可靠，消除测量误差，提高准确性。
变比检验是电流互感器质量保证的重要环节，有效的变比检验方法可以保证电流互感器的测量准确性，从而提高电力系统的运行可靠性和安全性。

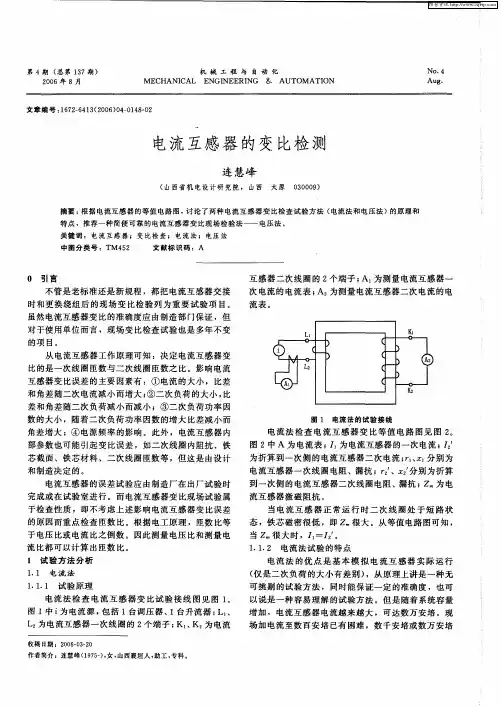

电流互感器的变比检测
从 式 中可 知引 起误 差 的是 Ｉ ×（ ＋ｊ 。） 。 ｘ ，变 比
较 小 、额定 电流 ５ 的 电流互感 器 二次 线 圈 电阻和 漏 Ａ 抗一 般 小于 １ ；变 比较大 、额 定 电流 为 １ 的 电流 互 １ ２ Ａ 感 器 二次 线 圈 电 阻 和漏 抗 一 般 为 １ Ｑ～ １ １。以 １台 ５ ２
１ １ ２ 电流法 试验 的 特点 ．．
芯截 面 、铁 芯材 料 、二 次 线圈 匝数等 ，但 这是 由设计 和制造 决定 的 。 电流互感 器 的误差 试验 应 由制造 厂在 出厂试 验 时
完成 或在试验 室 进行 。而 电流互 感器 变 比现场试 验 属 于检查 性质 ，即不考虑 上 述影 响 电流 互感 器变 比误 差 的原 因而重 点检 查 匝数 比 。根据 电工 原理 ，匝数 比等 于 电压 比或 电流 比之倒 数 。 因此 测量 电压 比和测 量 电 流 比都 可 以计 算 出匝数 比 。
中 图分 类 号 ：Ｔ ４ ２ Ｍ ５ 文献 标 识 码 ：Ａ
０ 引 言
互 感器 二次 线 圈 的 ２个端 子 ； 为测量 电流互 感 器一 Ａ
不 管是老 标准 还是 新规 程 ，都 把 电流互 感器 交接
时和 更换绕组 后 的现 场 变 比检 验 列 为重 要 试验 项 目。
次 电流 的 电流表 ； 为测 量 电流互感 器 二次 电流 的 电 Ａ。 流表。
虽然 电流互感 器变 比的准确 度应 由制造 部 门保证 ，但 对于 使用单位 而 言 ，现 场 变 比检 查试 验也 是多 年不 变
的项 目。
）
）
（
（ （ （
互感器变比测量和极性测定作业指导书
变比测量和极性测定一、试验目的1、检查变比是否与铭牌相符，是否存在较大误差。
2、检查绕组是否发生匝间短路、断股、脱焊等缺陷。
3、满足相关继电保护接线及保护定值设定需要。
二、电流互感器试验步骤1、确定互感器具备试验条件：落实安全措施，拆除电流互感器下侧电缆。
2、仪器及电流互感器接线：KFA-10B全自动互感器综合测试仪及电流互感器接线，遵循电流从P1流向P2的原则。
将一次红色及黑色电流测试线开口鼻子端分别接至KFA-10B全自动互感器综合测试仪变比一次输出端子L1（红色）和L2（黑色）上，另一端红色、黑色夹子分别夹在电流互感器P1、P2侧引出母线上。
若电流互感器一次侧上侧母线不容易夹持，可将开关手车拖出至检修位置，打开下静触头盒外侧挡板，将夹子夹在静触头上。
对于穿芯式电流互感器，也是遵循电流从P1流向P2的原则，红夹子从电流互感器P1侧穿入，从P2侧穿出后与黑夹子牢固夹持在一起即可。
3、试验仪器设参数：根据电流互感器相关参数进行KFA-10B全自动互感器综合测试仪设置。
4、变比测量及极性测定：对于两个及以上绕组的电流互感器，将被测试二次绕组接地线断开，非被测试二次绕组首尾端短接（不准接地）。
被测试二次绕组首端（K1或S1）、尾端（K2或S2）电流出线在电流回路端子侧与外部电度表、电流表、保护模块等外部设备脱开（挑开连接片或者拆除电流线）。
被测二次绕组首端用红色测试线引入设备K1插孔，被测二次绕组尾端用黑色测试线引入设备K2插孔。
接线完成后由监护人确认二次线接线正确，严禁电流互感器二次电流回路开路。
KFA-10B全自动互感器综合测试仪一次升流（200A以内），查看变比及极性并记录数据，测完一组二次绕组同理再测另一组二次绕组。
5、拆除电流回路短接线，恢复连接片及接地线：拆除所有电流回路短接线，合上所有电流回路竖向连接片，恢复电流回路原有接地线。
6、整理仪器：收拾整理KFA-10B全自动互感器综合测试仪。
电流互感器验收试验中测量变比的简便方法
电流互感器验收试验中测量变比的简便方法
邢福全
【期刊名称】《江苏电器》
【年(卷),期】2008(000)001
【摘要】介绍了电流互感器验收测量变比的两种方法,即电流法和电压法;给出了电压法测量电流互感器变比的试验数据、计算结果及误差,提出用电压法验收测量电流互感器变比是一种简单、实用方便的试验方法.试验结果表明,用电压法测量电流互感器的变比是完全可行的,具有一定的精度.
【总页数】3页(P23-25)
【作者】邢福全
【作者单位】山东安科电力器材有限公司,山东,淄博,255087
【正文语种】中文
【中图分类】TM452
【相关文献】
1.电流互感器变比现场试验的主要测量方法介绍与比较 [J], 朱健伟
2.用电压比对法测量电流互感器变比 [J], 邢福全
3.一种大变比电流互感器测量小电流的方法 [J], 孟凡猛;王小松;丁俊峰;
4.电流互感器容量与变比对测量精度的影响分析 [J], 张曼;周宁;田渭蓉;许琎;王蕾;刘勇涛
5.电流互感器变比检验的简便方法 [J], 邢福全
因版权原因，仅展示原文概要，查看原文内容请购买。
现场检查电流互感器变比的方法
现场检查电流互感器变比的方法从电流互感器工作原理可知，打算电流互感器变比的是一次线圈匝数与二次线圈匝数之比，影响电流互感器变比误差的主要缘由有：(1)比差和角差随二次电流减小而增大；(2)比差和角差随二次负荷减小而减小；(3)随着二次负荷功率因数的增大，比差减小而角差增大；(4)电源频率的影响；(5)二次线圈内阻抗、铁芯截面、铁芯材料、二次线圈匝数等也可能引起变比误差。
由于电流互感器变比现场试验属于检查性质，所以不考虑上述影响电流互感器变比误差的缘由，而重点检查匝数比。
依据电工原理，匝数比等于电压比或电流比之倒数。
因此测量电压比和测量电流比都可以计算出匝数比。
一、试验方法分析现依据试验接线图和等值电路图分别争论电流法和电压法检查电流互感器变比试验的原理和特点。
1．电流法(1)试验原理。
电流法检查电流互感器变比试验接线图如图1所示。
(2)电流法试验的特点。
电流法的优点是基本模拟电流互感器实际运行（仅是二次负荷的大小有差别），从原理上讲是一种无可挑剔的试验方法，同时能保证肯定的精确度。
但是随着系统容量增加，电流互感器电流越来越大，可达数万安培。
现场加电流至数百安培已有困难，数千安培或数万安培几乎不行能。
降低一些试验电流对减小试验容量无意义，降低太多则电流互感器误差骤增。
2．电压法(1)电压法试验原理。
电压法检查电流互感器变比试验接线图如图2所示。
电压法检查电流互感器变比等值电路图如图3所示。
当电压法测电流互感器变比时，一次线圈开路，铁芯磁密很高，极易饱和。
电压U2′ 稍高，励磁电流I0增大。
从等值电路图可得下式U2′ + I0×(R2′+jX2′）=U1从式中可知，引起误差的是I0× (R2′+jX2′)，变化较小、额定电流5A 的电流互感器二次线圈电阻和漏抗一般小于1Ω，变比较大；额定电流为lA的电流互感器二次线圈电阻和漏抗一般1~15Ω。
以一台220kV、2 500A/lA电流互感器现场试验数据为例：二次线圈施加电压250kV，一次线圈测得电压100mV，此时二次线圈激磁电流约2mA，二次线圈电阻和漏抗约15Ω，I0×(R2′+jX2′）=30mV。
电流互感器变比检查试验方法
电流互感器变比检查试验方法马继先郭东升文摘根据电流互感器的等值电路图，讨论了2种电流互感器变比检查试验方法(电流法和电压法)的原理和特点，推荐一种简便可靠的电流互感器变比检查现场试验方法——电压法。
关键词电流互感器变比检查电流法电压法不管是老标准还是新规程，都把电流互感器交接时和更换绕组后的现场变比检查试验列为重要试验项目。
虽然电流互感器变比的准确度应由制造部门保证，但由于种种原因，现场试验时偶而也能检查出错误(大多是抽头引错)。
因此现场变比检查试验成为多年不变的项目。
电流互感器工作原理大致与变压器相同，不同的是变压器铁心内的交变主磁通是由一次线圈两端交流电压所产生，而电流互感器铁心内的交变主磁通是由一次线圈内电流所产生，一次主磁通在二次线圈中感应出二次电势而产生二次电流。
从电流互感器工作原理可知：决定电流互感器变比的是一次线圈匝数与二次线圈匝数之比，影响电流互感器变比误差的主要原因有：(1)电流的大小，比差和角差随二次电流减小而增大；(2) 二次负荷的大小，比差和角差随二次负荷减小而减小；(3)二次负荷功率因数，随着二次负荷功率因数的增大，比差减小而角差增大；(4) 电源频率的影响；(5)其它因素。
电流互感器内部参数也可能引起变比误差，如二次线圈内阻抗、铁心截面、铁心材料、二次线圈匝数等，但这是由设计和制造决定的。
电流互感器变化的误差试验应由制造厂在出厂试验时完成或在试验室进行。
而电流互感器变比现场试验属于检查性质，即不考虑上述影响电流互感器变比误差的原因而重点检查匝数比。
根据电工原理，匝数比等于电压比或电流比之倒数。
因此测量电压比和测量电流比都可以计算出匝数比。
1 试验方法分析现根据试验接线图和等值电路图分别讨论电压法和电流法检查电流互感器变化试验的原理和特点。
1.1 电流法1.1.1试验原理电流法检查电流互感器变比试验接线图如图1所示。
图1 电流法的试验接线——电流源包括 1 台调压器、1 台升流器；L1、L2——电流互感器一次线圈2 个端子；K1、K2——电流互感器二次线圈2个端子；A1——电流表(测量电流互感器一次电流)；A2——电流表(测量电流互感器二次电流)电流法检查电流互感器变比等值电路图如图2所示。
电流互感器检验方法
电流互感器检验方法电流互感器是一种用于检测和测量电网中电流变化的设备，其主要作用是将高电流转换成低电流并输出给仪器，使得电流被监测和控制。
在使用电流互感器之前，需要对其进行检验，以确保其准确性和可靠性。
本文将介绍电流互感器的检验方法，并详细描述每个步骤。
1. 检查设备和工具是否准备充分在检验电流互感器之前，需要准备适当的设备和工具，包括：万用表、频率计、交流电源、数字示波器、电流定值器、稳压电源、负载箱等。
还需要检查仪器和工具是否正常工作，为检验做好充分准备。
2. 校准电流互感器校准是确保电流互感器准确度的关键步骤。
首先需要将电流互感器连接到稳定电源上，并通过万用表检查它的输出电流是否与额定值一致。
如果不一致，则需要调整电流互感器的变比以校准输出电流。
校准时需要用到负载箱，可以根据负载箱的参数来确定校准变比。
3. 测量基本误差基本误差是检验电流互感器的关键指标之一，可以通过测量AC和DC误差的方式来确定。
这些误差包括额定电流下的误差、额定电压下的误差、负载误差和温度误差。
要测量这些误差，需要通过数字示波器、万用表和频率计来测量电流和电压输出值，并通过计算和比较来确定误差值。
测量时需要注意选择合适的测试频率、温度和负载参数。
4. 测量相位角误差相位角误差也是电流互感器检验的重要指标之一，它与电流互感器的生产工艺和材料有关。
在测量相位角误差时，需要使用数字示波器或频率计来测量电压和电流输出信号的相位差，并通过计算来确定相位角误差值。
与测量基本误差一样，测量相位角误差时需要选择合适的测试频率、温度和负载参数。
5. 测量短路阻抗短路阻抗是另一个关键指标，它可以确保电流互感器在实际使用中的稳定性和安全性。
在测量短路阻抗时，需要将电流互感器连接到短路负载上，并通过数字示波器或交流电源来测量输出电流和电压，从而计算出短路阻抗的值。
同时需要注意选择合适的测试频率和电压级别。
6. 检查外观和机械性能除了以上的电气性能指标，还需要检查电流互感器的外观和机械性能，包括检查绝缘材料、接线端子、接头等部分是否正常，查看电流互感器的固定是否稳定牢固，检查标志是否清晰明确等。
电流互感器原理及测试方法
电容型CT主绝缘、末屏对地 tg及电容量测量 返回
试验结果判断依据： 主绝缘20℃时的tg值不应大于表1中数值，且与历年数据比较不应有显著变化。 油纸电容型绝缘的CT的tg一般不进行温度换算。 末屏对地的tg不大于2％； 复合外套干式电容型绝缘CT、SF6气体绝缘CT的tg值的限值参阅 其出厂技术条件；固体绝缘CT一般不进行tg测量。 当tg与出厂值或上一次测量值比较有明显变化或接近上述限值时，应综合分析tg与温度、电压的关系，必要时进行额定电压下的测量。当tg随温度升高明显变化，或试验电压由10kV升到Um/√3，tg增量超过0.3％时不应继续运行。 电容型CT的主绝缘电容量与出厂值或上一次测量值的相对差别超过5％时应查明原因。
单击此处添加副标题
202X
电流互感器原理及测试方法
电流互感器原理
为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的大电流按比例变换成小电流,供给测量仪表和保护装置使用。
n2
铁芯线
极性检查 返回
变比检查 方法一：测量电流比 返回
变比检查 方法二：测量电压比 返回
励磁特性曲线 返回
励磁特性曲线 返回
与同类型CT励磁特性曲线、制造厂的特性曲线以及自身的历史数据比较，应无明显差异。
交流耐压试验 返回
使用仪器 高电压试验变压器及测量装置（电压测量总不确定度3％） 试验方法及试验结果判断依据： 一般采用50Hz交流耐压60s。应无内外绝缘闪络或击穿，一次绕组交流耐压值根据相应规程（见表2），二次绕组之间及对地交流耐压2kV（可用2500V兆欧表代替）。全部更换绕组绝缘后应按出厂值进行耐压。对于110kV以上高电压等级的CT的主绝缘现场交接试验时，可随所连断路器进行变频（一般30～300Hz）耐压试验。 注意事项 试验时应记录环境湿度，相对湿度超过75％时不应进行本试验； 升压设备的容量应足够，试验前应确认升压等设备功能正常； 充油设备试验前应保证被试设备有足够的静置时间：500kV设备静置时间大于72h，220kV设备静置时间大于48h，110kV及以下设备静置时间大于24h。 耐压试验后宜重复进行局部放电测试、介损/电容量测量。
电流互感器变比测量法
电流互感器变比检查试验方法文摘根据电流互感器的等值电路图，讨论了2种电流互感器变比检查试验方法(电流法和电压法)的原理和特点，推荐一种简便可靠的电流互感器变比检查现场试验方法——电压法。
关键词电流互感器变比检查电流法电压法不管是老标准还是新规程，都把电流互感器交接时和更换绕组后的现场变比检查试验列为重要试验项目。
虽然电流互感器变比的准确度应由制造部门保证，但由于种种原因，现场试验时偶而也能检查出错误(大多是抽头引错)。
因此现场变比检查试验成为多年不变的项目。
电流互感器工作原理大致与变压器相同，不同的是变压器铁心内的交变主磁通是由一次线圈两端交流电压所产生，而电流互感器铁心内的交变主磁通是由一次线圈内电流所产生，一次主磁通在二次线圈中感应出二次电势而产生二次电流。
从电流互感器工作原理可知：决定电流互感器变比的是一次线圈匝数与二次线圈匝数之比，影响电流互感器变比误差的主要原因有：(1)电流的大小，比差和角差随二次电流减小而增大；(2) 二次负荷的大小，比差和角差随二次负荷减小而减小；(3)二次负荷功率因数，随着二次负荷功率因数的增大，比差减小而角差增大；(4) 电源频率的影响；(5)其它因素。
电流互感器内部参数也可能引起变比误差，如二次线圈内阻抗、铁心截面、铁心材料、二次线圈匝数等，但这是由设计和制造决定的。
电流互感器变化的误差试验应由制造厂在出厂试验时完成或在试验室进行。
而电流互感器变比现场试验属于检查性质，即不考虑上述影响电流互感器变比误差的原因而重点检查匝数比。
根据电工原理，匝数比等于电压比或电流比之倒数。
因此测量电压比和测量电流比都可以计算出匝数比。
1试验方法分析现根据试验接线图和等值电路图分别讨论电压法和电流法检查电流互感器变化试验的原理和特点。
1.1电流法1.1.1试验原理电流法检查电流互感器变比试验接线图如图1所示。
图1电流法的试验接线——电流源包括 1 台调压器、1 台升流器；L1、L2——电流互感器一次线圈2 个端子；K1、K2——电流互感器二次线圈2个端子；A1——电流表(测量电流互感器一次电流)；A2——电流表(测量电流互感器二次电流)电流法检查电流互感器变比等值电路图如图2所示。
电流互感器变比检验的简便方法范本
电流互感器变比检验的简便方法范本电流互感器变比检验是指对电流互感器的变比进行检测，以确保其输出信号与实际电流的比例关系准确。
本文将介绍电流互感器变比检验的简便方法，并提供一个范本，帮助读者更好地理解和实施检验。
一、检验原理电流互感器变比检验是通过比较电流互感器的输入电流与输出信号之间的比例关系来进行的。
具体而言，可以通过下面的步骤来进行检验：1. 将已知的电流信号输入到电流互感器的一侧（通常是一次侧），并测量输入电流的数值（记为I1）；2. 将输出信号接入到测试设备（如示波器或电流表）上，并测量其数值（记为I2）；3. 计算变比k，即k = I2 / I1；4. 将变比k与电流互感器的标称变比进行比较，以确定其误差是否在允许范围内。
二、检验步骤1. 准备工作- 确保检验设备（如电流源、示波器、电流互感器标称变比）的准确性；- 确保检验环境符合要求，无外界干扰；- 按照电流互感器的额定参数设置检验电流的大小。
2. 连接电路- 将电流源与电流互感器的一侧相连，并确认连接无误；- 将电流互感器的输出端与测试设备相连接，例如使用示波器进行测试。
3. 输入电流测量- 调节电流源的输出电流至待测电流互感器的定标电流，记为I1；- 使用电流表或电流变送器等设备，通过检测电流源输出的电流值来验证输入电流的准确性。
4. 输出信号测量- 将示波器或电流表等设备连接到电流互感器的输出端，并将设备调至合适的量程；- 记录并测量输出信号的电流值，记为I2。
5. 计算变比- 根据输入电流和输出信号的测量值计算电流互感器的变比，即k = I2 / I1。
6. 误差分析- 将计算得到的变比与电流互感器的标称变比进行比较；- 若变比误差在规定的范围内，则电流互感器变比检验合格；- 若变比误差超出允许范围，则电流互感器变比检验不合格。
三、范本示例电流互感器型号：XXX型号额定一次电流：XXXA额定二次电流：XXXA标称变比：XXX：XXX一、准备工作1. 确保示波器的准确性，并调校至适当量程。
电流互感器极性、变比、相序正确性试验方法
下 了隐患 。文章 以 日月山 ７ ０ｋ ５ Ｖ变电站为例 ， 绍投运前进行模 拟变压 器短路试 验来检查 电流互 感器 的极 介
性 、 比、 变 相序 以及二次接线正 确性 的方法 ， 实际测试 验证 ， 经 是一项 可行 、 可推广 的试验方 法 ， 它极 大地提 高 了变电站投运效率 ， 为变 电站 的一次投运 成功及变电站安全运行提供可靠保 障。
ｓｆ ｐ ｒ ｔ ｎ ａｅ ｏ ｅ ａｉ ．Ｕｓ ａｌ ｏｈ ｘ ｇ ｎ ｌｐ ｔ ｒ ｓ ａｔｒｃ ｍｍｉｓｏ ｉ ｇ ｉ ｈ ｕ ｓａｉ ｎ ｔ ｅｃ ｅ ｏ ｏ ｄ，ｔａ ｕ ｄ ｄ — ｏ ｕ ｌ ｔ ｅ ａ ｏ ａ ａｔ ｎ ｔ ｔ ｆ ｏ ｙ ｅ ｅ ｅ ｓ ｉｎ ｎ ｔ ｅ ｓ ｂ ｔｔ ａ ｆａｌａ ｎ ｏ ｈ ｓ ｈｔ ｗｏ ｌ ｅ ｌｙ ｔ ｅ ｃ ｍｍｉｓｏ ｉ ｇ ｔ ，ａ ｄ ｃ ｎ ｅ ｌ ｏｅ ｔ ｌｐ ｏ ｌｍｓ ｔ ｈ ｕ ｓＭｉｎ ｐ ｉ ｒ ｎ ｅ ｏ ｄ ｒ Ｓ ｓ ｅ ｏ ｅ ａｉｎ ａ ｏ ｈ ｓ ｉｎ ｎ ｍｅ ｎ ｏ ｃ ａｓ ｐ ｔｎ ｉ ｒ ｂ ｅ ｏ ｔ ｅ ｓ ｂ ｔ ｏ ｒｍａ ｙ ａ ｄ ｓ ｃ ｎ ａｙ’ ａ ｐ ｒ ｔ ｉ ａ ｆ ｏ ｄ ｒｎ ｅ ｔｓ．Ｆ ｒｔ ｅ Ｒ ｙ ｅ ｈ ｎ ７ ０ Ｖ ｕ ｓａｉ ｎ ｅ ａ ｌ ，ｔ ｅｐ ｐ ｒｉｔｏ ｕ ｅ ｔ ｏ ｈ ｃ ｈ ｕ ｒ ｎ ｒ ｓ ｕ ｉ ｇ ｔ ｅ ｔ ｏ ｉｕ ｓ ａ ５ ｋ ｓ ｂ ｔｔ ｘ ｍｐ ｅ ｈ ａ ｎ ｒｄ ｃ ｓｍｅｈ ｔ ｃ ｅ ｋ ｔ ｅ ｃ ｒｅ ｔ ａ — ｈ ｈ ｏ ｅ ｄ ｏ ｔｎ
ＷＡ Ｇ Ｃ ａ ｇｒｎ ，ＨＯ ｕ－ｎ Ｌ Ｕ Ｑ ｎ － ｉＸ Ｅ Ｙ ｎ ＷＵ Ｊ ｎｐｎ Ｎ ｈｎ － ｇ Ｚ Ｕ ｎ ｉ ，Ｉ ｉｇｐ ， Ｕ ｕ ， ｉ －ｉｇ ｏ － ａ ｅ ａ
探讨检查电流互感器变比的现场试验方法
到 （ 大 容 量 调压 器 ） 其二 ， 要 的标 准 电 需 ； 需 流 互 感 器 或 升 流 器 的 体 积 大 ， 价 高 ， 降 造 若
低 被 测 电流 互 感 器 一 次 电 流 进 行试 验 ， 那
２ 试验 方法分析
下 面 根据 试 验 接 线 图和 等值 电路 图分 别 讨 论 电 压法 和 电 流 法 检查 电流 互 感 器变 化 试 验 的原 理 和 特 点 。 ２ １ 电流 法 ． （ ） 验 原 理 。 流 法 检 查 电 流 互 感 器 １试 电
量 电 流 互 感 器 一 次 电 流 ） Ａ， 流 表 （ ； 电 测量 电 流 互 感 器 二 次 电 流 ） 流 法 检 查 电 流 互 电 感 器 变 比等 值 电路 图如 图 ２ 示 。 所 电 流 源 Ａ一 一 电 流 表 ； 流 互 感 器 的 Ｉ电 次 电 流 ，， 折 算 到 一 次 侧 的 电 流 互 感 器 Ｉ 表装置设计 规范）Ｇ Ｊ ３ ９ ） ） Ｂ ６ － ０的规定 ， （ 在额定值 二 次 电 流 ；．ｘ 电 流 互 感 器 一 次 线 圈 电 阻 、 ｒ、 的 运 行 条 件 下 ， 表 的 指 示 在 量 程 的 ７ ％～ ｌ 漏 抗 ；…ｘ 折 算 到 一 次 的 电流 互 感 器 二 次 仪 Ｏ ０ ｒ 线 圈 电 阻 、 抗 ； 电流 互 感器 激 磁 抗 。 漏 Ｚｍ 当 电流 互 感 器正 常 运 行 时 二次 线 圈处 于 短 路 状 态 ， 时铁 心 磁 密很 低 ， Ｚ 此 即 ｍ很 大 。 等 从 值 电路 图我们 可 知 ， Ｚ 当 ｍ很 大 时 ，． Ｉ 。 Ｉ＝ ， （） ２ 电流 法 试 验 的 特点 。 电流 互 感 器 现 场 变 比 检 验 用 电 流 法 进 行 测 量 ， 际 上 是 实 模 拟在额定电流情况下的 实际运行条件 ，
简便可靠的电流互感器变比检查现场试验方法
１ １电流法 ．
变压 器铁心 内的交 变主磁 通是 由一次线 圈两端 交流电 压所 产生 ，而 电流互 感器铁心 内的交变主磁通是 由一 次线圈内 电流所产生 ，一次主磁通在二次线 圈中感应 出二次 电势而产生二次 电流 。 从 电流互感 器工 作原理 可知 ：决定 电流互 感器变 比的是一次线 圈匝数 与二次线圈匝数之比 ，影响 电流 互感器变比误 差的主要原因有： １ （）电流的大小 ， 比差 和角差随二次 电流减 小而增大 ；２ （）二次负荷的大 小 ，
维普资讯
禾
简便 可 靠 的 电 流互感 器 变 比检 查 现 场试 验 方 法
Ｔｅ ｔｎｇ Ｍ ｅ ｈｏ ｎ ｔ ｅ Ｓ ｔ ｓ ｄ ｌａ ｌ ａ ｓ ｉ ｔ ｄｓｏ ｈ ｉｅｂｙ Ｅａ ｙ Ａｎ Ｒｅ ｉ ｂ ｅＷ ｙ
Ａ． —— 电流表（ 测量 电流互感 器一次 电流
ｔ ｓｎ ｔｏ ｓ ｏ ｕｒｎ ｒｎ ｆｒ ｒ ｈ ｎ ｉｇＲ ｔ ｈ ｃｉｇｍｅ ｏ ｓ ｆ ｕｒｎ ｄ ｏｔｇ）ｃ ｍｍｅ ｄｄ ｗｏｔ ｔ ｇｍｅ ｄ ｒ ｒ ｔ ａｓｏｍｅ ａｇｎ － ａｉ Ｃ ｅｋｎ （ ｔ ｄ ｒ ｔ ｎ ｌ ｅ，ｏ ｅｉ ｈ ｆ Ｃ ｅ Ｔ Ｃ ｏ ｈ ｏｃ ｅ ａ ｖ ａ ｎｅ
ｆ ｒＣｕｒ ｅ ａ ｆ ｒ ｅ ｏ ｒ ｎｔＴｒ ｎｓ ｏ ｍ ｒＣｈａ ｉ － ｔｏ Ｃｈｅ ｋｉ ｎｇ ｎｇ Ｒａ ｉ ｃ ｎｇ
电流互感器试验方法
电流互感器试验方法电流互感器是一种测量电流的设备，常用于电力系统中的电流测量和保护控制。
为保证电流互感器的准确性和可靠性，在使用前需要进行试验。
电流互感器的试验主要包括静态试验、误差试验和热特性试验等。
一、静态试验：静态试验是对电流互感器的基本特性进行测试，主要包括变比误差、相位差和磁化曲线等试验内容。
试验步骤如下：1. 首先，将电流互感器接入试验装置，保证试验电路的连接正确。
2. 设置电流互感器的工作电流值，通过电源给电流互感器供电。
3. 分别测量试验电路中的电流互感器的一次侧电流和二次侧电流，计算变比误差。
4. 测量试验电路中电流互感器的一次侧电流和二次侧电流的相位差，计算相位差。
5. 根据试验要求，测量电流互感器在一定范围内的磁化曲线，绘制磁化曲线图。
二、误差试验：误差试验是对电流互感器的变比误差和相位误差进行测试，其目的是评估电流互感器在工作电流下的测量准确性。
试验步骤如下：1. 设置试验电流，通常选择电流互感器额定工作电流的80%和120%。
2. 分别测量试验电路中的电流互感器的一次侧电流和二次侧电流，并计算变比误差。
3. 测量试验电路中电流互感器的一次侧电流和二次侧电流的相位差，计算相位误差。
4. 根据试验结果评估电流互感器在不同电流下的误差情况，判断其准确性。
三、热特性试验：热特性试验是对电流互感器的温度变化对其测量特性的影响进行测试，主要包括温升试验和温漂试验。
试验步骤如下：1. 设置试验电流，通常选择电流互感器额定工作电流的80%和120%。
2. 在设定电流下使电流互感器工作一段时间，观察其温度变化。
3. 测量电流互感器在稳定工作状态下的温度升高，并计算温升值。
4. 将电流互感器置于不同环境温度下，测量电流互感器的电流变比与环境温度之间的关系，计算温度漂移。
除了上述三种常用试验方法外，还可以根据实际需求进行其他试验，比如绝缘强度试验、机械强度试验和外观检查等，以评估电流互感器的绝缘性能、机械可靠性和外观完好程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
电流互感器变比检验的简便方
法(最新版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
电流互感器变比检验的简便方法(最新版)
电流互感器是一种专门用作变换电流的特种变压器，在正常工作条件下，其二次电流实质上与一次电流成正比，而且在连接方向正确时，二次电流对一次电流的相位差接近于零。
电流互感器作为电力系统中的重要设备，对其进行电气性能试验是很重要的，对于电流互感器而言，变比试验是绝不可少的试验项目，电流互感器变比关系到计量的准确性与保护的可靠性。
电流互感器现场变比检验一般采用电流法，用电流法测量电流互感器变比，实际上是模拟在额定电流情况下的实际运行条件，是一种很理想的试验方法，测量的精度高，但随着电力系统的不断发展，单台发电机的容量越来越大，其出口电流已经达到数万安培。
例如800MW 的发电机组，额定电压为20kV，额定电流为：800/(20×31/2)=23.094kA，相应使用的电流互感器一次电流很大，若用电流
法测量一次电流为几万安培的电流互感器变比，在现场很难做到：其一，额定大电流很难达到（需大容量调压器）；其二，需要的标准电流互感器或升流器的体积大，造价高，若降低被测电流互感器一次电流进行试验，那么其变比误差会很大，试验就毫无意义。
所以电流法测量电流互感器变比的方法，在施工现场越来越受到限制。
笔者在电流法的基础上介绍另一种电流互感器变比的试验方法——电压法。
该方法适用于施工现场对电流互感器变比检验。
电压法具有适用范围广，使用设备少，设备简单的优点，是一种简单方便试验方法。
1电压法测量电流互感器变比的原理
电压法测量电流互感器变比的方法适合现场试验，其优点是设备少，线路简单，易操作。
试验接线图如图1所示。
电压表V监测被测电流互感器二次电压，毫伏表mV监测被测电流互感器一次侧电压，此方法类似于测量铁芯感应电势的方法。
理想电流互感器的变比：K=N2/N1=E2/E1，而实际测量变比：K 实=U2/U1=E2/U1，由上式可见，理想电流互感器变比与实际变比之
间的误差，近似地认为U2=E2的结果。
实际上，如图2所示，由于角差很小，可以认为U2与线段OC在长度上是相等的。
即U2=E2+USsin β，因此U2与E2之间有一个差值：USsinβ=I0（R+jX）sinβ，由于电流互感器的二次绕组的电阻和漏抗都比较小，只要控制励磁电流I0在一个合适的范围（mA级），则U2与E2之间的差值带来的误差就可以忽略不计，用电压法来测量电流互感器变比，就可以得到较高的精度。
2实例及测量结果
由以上理论分析可知，为了验证该方法的正确性与精确度，对多台不同型号，不同变比的电流互感器做了变比试验。
下面摘录几组试验结果，第一组75/5A支持式复匝电流互感器，第二组800/5穿墙式电流互感器，第三组3000/5母线式电流互感器。
分三组表格记录以上三组电流互感器的试验结果，由表1、表2、表3可见，用电压法测量电流互感器的变比是完全可行的，具有一定的精度。
变比误差是由于测量仪表读数误差引起的。
电压法测量电流互感器变比具有以下优点：
可以测量任意型号任何变比的电流互感器，适用范围广；
控制适当时，误差比较小；
所用的试验设备少，操作简单,更适合于施工现场使用；
被测电流互感器即使二次开路也不会对人和设备有危险。
综上所述，用电压法测量电流互感器变比是一种简单、实用有效的试验方法，很值得推广。
