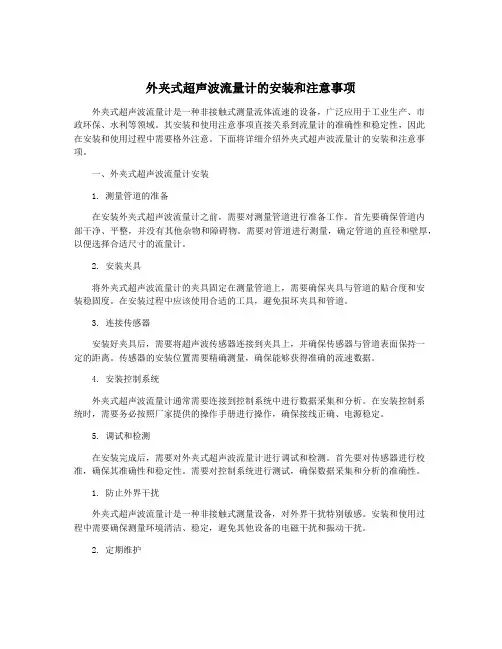

外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种非接触式测量流体流速的设备，广泛应用于工业生产、市政环保、水利等领域。
其安装和使用注意事项直接关系到流量计的准确性和稳定性，因此在安装和使用过程中需要格外注意。
下面将详细介绍外夹式超声波流量计的安装和注意事项。
一、外夹式超声波流量计安装1. 测量管道的准备在安装外夹式超声波流量计之前，需要对测量管道进行准备工作。
首先要确保管道内部干净、平整，并没有其他杂物和障碍物。
需要对管道进行测量，确定管道的直径和壁厚，以便选择合适尺寸的流量计。
2. 安装夹具将外夹式超声波流量计的夹具固定在测量管道上，需要确保夹具与管道的贴合度和安装稳固度。
在安装过程中应该使用合适的工具，避免损坏夹具和管道。
3. 连接传感器安装好夹具后，需要将超声波传感器连接到夹具上，并确保传感器与管道表面保持一定的距离。
传感器的安装位置需要精确测量，确保能够获得准确的流速数据。
4. 安装控制系统外夹式超声波流量计通常需要连接到控制系统中进行数据采集和分析。
在安装控制系统时，需要务必按照厂家提供的操作手册进行操作，确保接线正确、电源稳定。
5. 调试和检测在安装完成后，需要对外夹式超声波流量计进行调试和检测。
首先要对传感器进行校准，确保其准确性和稳定性。
需要对控制系统进行测试，确保数据采集和分析的准确性。
1. 防止外界干扰外夹式超声波流量计是一种非接触式测量设备，对外界干扰特别敏感。
安装和使用过程中需要确保测量环境清洁、稳定，避免其他设备的电磁干扰和振动干扰。
2. 定期维护外夹式超声波流量计在长时间运行后，会受到污垢、腐蚀等因素的影响。
因此需要定期对流量计进行维护和清洁，确保传感器和控制系统的正常运行。
3. 安全操作外夹式超声波流量计的安装和使用需要严格按照操作手册进行操作，确保安装过程中不会损坏设备，使用过程中不会出现意外。
同时要避免将设备放置在高温、潮湿、有腐蚀性气体的环境中。
4. 注意数据准确性外夹式超声波流量计的准确性直接关系到流量的计量和控制，因此需要在安装和使用过程中特别注意数据的准确性。
外夹式超声波流量计的安装和注意事项
外夹式超声波流量计的安装和注意事项
外夹式超声波流量计是一种常见的流量测量仪器，通过超声波技术对流体进行非接触式的测量，具有精度高、可靠性强、适用范围广等优点。
在安装和使用外夹式超声波流量计时，需要注意一些事项。
安装事项
1. 安装位置：外夹式超声波流量计应安装于流体管道上，且要求管道必须平直、光滑，且没有涌流和/或冲击流等情况。
对于开口式管道，应在管道两侧装配相同类型的超声波流量计。
2. 安装方式：安装时要采用正确的安装方式，如应保证传感器处于管道垂直方向，波束应与液体流动方向相垂直，同时还要注意间距、距离等因素。
3. 电缆布线：电缆应安装在不受拉伸、压力、弯曲或结构影响的区域，以避免导致电缆损坏。
另外，在安装电缆时，应注意电缆长度，保证沿着管道线路布放，尽量减少电缆长度。
4. 电源接线：应依据设备的电源要求正确接线，保证设备正常工作。
注意事项
1. 清洁：在使用外夹式超声波流量计前，应检查管道和传感器是否清洁，如管道内有残留物或污垢，应先清理干净。
2. 振动：外夹式超声波流量计应该安装在不会造成振动和冲击的区域，如果有振动和冲击，应该加装缓冲材料。
3. 保暖：若湿度较高、环境温度较低或管道载流介质温度很低，为了保证设备正常工作，应注意加装保温设备。
5. 定期校准：为了保证测量精度，需要定期对设备进行校准，一般推荐每年校准一次。
总之，在安装和使用外夹式超声波流量计时，要注意设备的正确安装和布线，减少因各种不利因素引起的误差，同时还需要注意设备的保养和维护，保证设备的正常工作和准确测量。
外夹式超声波流量计原理

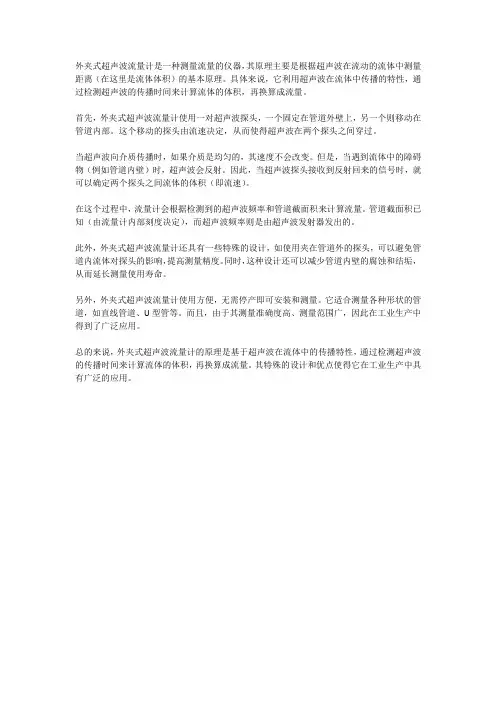

外夹式超声波流量计是一种测量流量的仪器，其原理主要是根据超声波在流动的流体中测量距离（在这里是流体体积）的基本原理。
具体来说，它利用超声波在流体中传播的特性，通过检测超声波的传播时间来计算流体的体积，再换算成流量。
首先，外夹式超声波流量计使用一对超声波探头，一个固定在管道外壁上，另一个则移动在管道内部。
这个移动的探头由流速决定，从而使得超声波在两个探头之间穿过。
当超声波向介质传播时，如果介质是均匀的，其速度不会改变。
但是，当遇到流体中的障碍物（例如管道内壁）时，超声波会反射。
因此，当超声波探头接收到反射回来的信号时，就可以确定两个探头之间流体的体积（即流速）。
在这个过程中，流量计会根据检测到的超声波频率和管道截面积来计算流量。
管道截面积已知（由流量计内部刻度决定），而超声波频率则是由超声波发射器发出的。
此外，外夹式超声波流量计还具有一些特殊的设计，如使用夹在管道外的探头，可以避免管道内流体对探头的影响，提高测量精度。
同时，这种设计还可以减少管道内壁的腐蚀和结垢，从而延长测量使用寿命。
另外，外夹式超声波流量计使用方便，无需停产即可安装和测量。
它适合测量各种形状的管道，如直线管道、U型管等。
而且，由于其测量准确度高、测量范围广，因此在工业生产中得到了广泛应用。
总的来说，外夹式超声波流量计的原理是基于超声波在流体中的传播特性，通过检测超声波的传播时间来计算流体的体积，再换算成流量。
其特殊的设计和优点使得它在工业生产中具有广泛的应用。

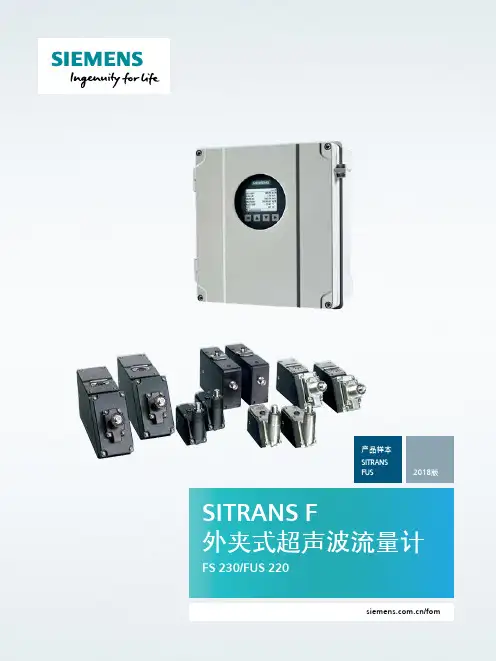

西门子SITRANS F外夹式超声波流量计FS230 FUS220 2018版产品样本说明书
/fomSITRANS F外夹式超声波流量计FS 230/FUS 2202018版产品样本SITRANSFUS流量测量SITRANS F S外夹SITRANS F S外夹超声波流量计可实现高精度测量，同时最小化安装时间和维护费用。
•易于安装，不需切割管线或停输•易于维护，外部传感器不需要定期清洗•无可动部件，避免了磨损与堵塞•无压损或能量损失•宽量程比•可根据需要选择单通道或双通道产品SITRANS FS230标准型产品广泛适用于各工业行业液态流体应用，包括：•水工业- 原水- 饮用水- 化学介质•污水工业- 原污水- 工业污水- 污泥- 混合液- 化学介质• HVAC工业- 冷凝器- 热水和冷水系统•电力工业- 核电- 煤电- 水电•过程工业- 过程控制- 批处理- 速度显示- 体积和质量测量SITRANS FS230油烃型产品十分适合原油、成品油或液化气的应用。
标准体积（高端系统）•标准体积流量测量•适用于泄漏检测系统•质量流量测量•化工和石化应用•精确的产品界面区分（多产品输送管线中）•产品辨识•标准密度指示•可应用于宽粘度范围的多种液体流量测量•工况流量自动粘度补偿3流量测量SITRANS F S 外夹系统信息与选型指南1) NEMA 4X DIV 2DIV 14流量测量SITRANS F S 外夹工作原理SITRANS F系统是基于时差技术的超声波仪表，应用非插入式外夹安装方式，提供优异的性能。
超声波换能器发射和接收穿过管道壁的声波信号，流体折射角由斯涅耳折射定律决定。
流量计对流体中的声速（或波束角）进行自动补偿，以响应换能器A和B之间的平均时差的变化。
用测得的平均传播时间减去计算得出的固有时间（换能器和管壁中），即可算出声波在流体中传播所需的时间（T流体）。
声波顺流传播所用时间（TA，B）比逆流传播所用时间（TB，A）要短。
利用时差（∆t）来计算管道内流体的流速，见下式：v = Vϕ / 2 • ∆t / T流体流速一旦确定，就必须确定流体的雷诺兹数（Re）以保证流体的稳定状态。
外夹式超声波流量计的安装和注意事项

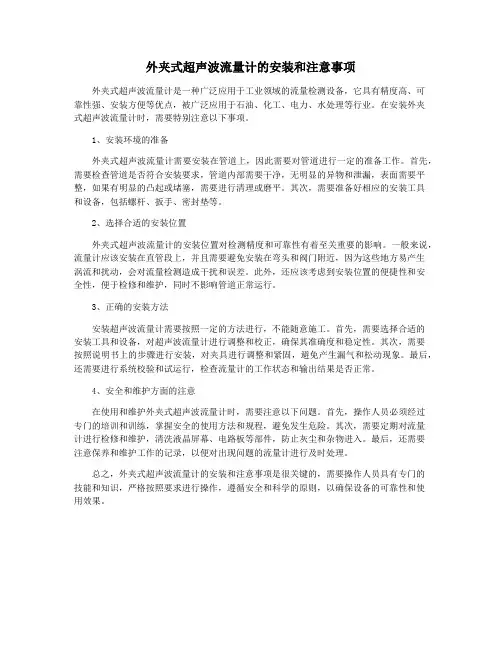

外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种广泛应用于工业领域的流量检测设备，它具有精度高、可靠性强、安装方便等优点，被广泛应用于石油、化工、电力、水处理等行业。
在安装外夹式超声波流量计时，需要特别注意以下事项。
1、安装环境的准备外夹式超声波流量计需要安装在管道上，因此需要对管道进行一定的准备工作。
首先，需要检查管道是否符合安装要求，管道内部需要干净，无明显的异物和泄漏，表面需要平整，如果有明显的凸起或堵塞，需要进行清理或磨平。
其次，需要准备好相应的安装工具和设备，包括螺杆、扳手、密封垫等。
2、选择合适的安装位置外夹式超声波流量计的安装位置对检测精度和可靠性有着至关重要的影响。
一般来说，流量计应该安装在直管段上，并且需要避免安装在弯头和阀门附近，因为这些地方易产生涡流和扰动，会对流量检测造成干扰和误差。
此外，还应该考虑到安装位置的便捷性和安全性，便于检修和维护，同时不影响管道正常运行。
3、正确的安装方法安装超声波流量计需要按照一定的方法进行，不能随意施工。
首先，需要选择合适的安装工具和设备，对超声波流量计进行调整和校正，确保其准确度和稳定性。
其次，需要按照说明书上的步骤进行安装，对夹具进行调整和紧固，避免产生漏气和松动现象。
最后，还需要进行系统校验和试运行，检查流量计的工作状态和输出结果是否正常。
4、安全和维护方面的注意在使用和维护外夹式超声波流量计时，需要注意以下问题。
首先，操作人员必须经过专门的培训和训练，掌握安全的使用方法和规程，避免发生危险。
其次，需要定期对流量计进行检修和维护，清洗液晶屏幕、电路板等部件，防止灰尘和杂物进入。
最后，还需要注意保养和维护工作的记录，以便对出现问题的流量计进行及时处理。
总之，外夹式超声波流量计的安装和注意事项是很关键的，需要操作人员具有专门的技能和知识，严格按照要求进行操作，遵循安全和科学的原则，以确保设备的可靠性和使用效果。
外夹式超声波流量计安装方法

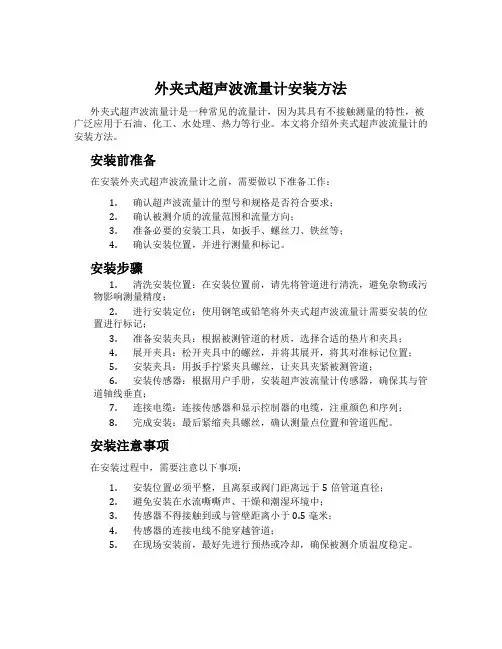

外夹式超声波流量计安装方法外夹式超声波流量计是一种常见的流量计，因为其具有不接触测量的特性，被广泛应用于石油、化工、水处理、热力等行业。

本文将介绍外夹式超声波流量计的安装方法。
安装前准备在安装外夹式超声波流量计之前，需要做以下准备工作：1.确认超声波流量计的型号和规格是否符合要求；2.确认被测介质的流量范围和流量方向；3.准备必要的安装工具，如扳手、螺丝刀、铁丝等；4.确认安装位置，并进行测量和标记。
安装步骤1.清洗安装位置：在安装位置前，请先将管道进行清洗，避免杂物或污物影响测量精度；2.进行安装定位：使用钢笔或铅笔将外夹式超声波流量计需要安装的位置进行标记；3.准备安装夹具：根据被测管道的材质，选择合适的垫片和夹具；4.展开夹具：松开夹具中的螺丝，并将其展开，将其对准标记位置；5.安装夹具：用扳手拧紧夹具螺丝，让夹具夹紧被测管道；6.安装传感器：根据用户手册，安装超声波流量计传感器，确保其与管道轴线垂直；7.连接电缆：连接传感器和显示控制器的电缆，注重颜色和序列；8.完成安装：最后紧缩夹具螺丝，确认测量点位置和管道匹配。
安装注意事项在安装过程中，需要注意以下事项：1.安装位置必须平整，且离泵或阀门距离远于5倍管道直径；2.避免安装在水流嘶嘶声、干燥和潮湿环境中；3.传感器不得接触到或与管壁距离小于0.5毫米；4.传感器的连接电线不能穿越管道；5.在现场安装前，最好先进行预热或冷却，确保被测介质温度稳定。
结论安装外夹式超声波流量计需要谨慎，必须遵循用户手册中的安装步骤和注意事项，以确保测量结果准确。
同时，还需进行周期性维护，及时清洗污垢，以保证长期稳定的使用效果。
外夹式超声波流量计的安装注意
外夹式超声波流量计的安装注意外夹式超声波流量计是一种常用的流量测量设备，它主要通过超声波来测量液体或气体的流量。
在安装过程中，需要注意一些问题，以确保测量准确、安全可靠。
本文将介绍外夹式超声波流量计的安装注意事项。
安装前检查在安装前，需要对流量计进行检查，确保各个部件完好，没有损坏。
同时还需要检查传感器和控制器之间的线缆是否完好，并进行清洁。
如果发现线缆损坏或者脏污，需要及时更换或清洗。
安装位置选择外夹式超声波流量计可以安装在水平、竖直或斜向的管道上。
在选择安装位置时需要注意以下几个方面：1.安装位置要在流动处，避免产生涡流；2.安装位置要远离管道的任何形式的障碍物，以保证流体的均匀分布；3.安装位置要远离任何产生噪音的设备；4.安装位置要尽量靠近传感器和控制器之间的线缆连接处，以减少线缆长度，避免电信号干扰。
安装过程步骤安装过程需要注意以下几个步骤：1.清洗管道表面在进行安装之前，需要先清洗管道的表面，确保表面没有污垢和凹凸不平的情况，以确保传感器能够紧密地贴合在管道表面。
2.安装传感器和控制器之间的线缆将传感器和控制器之间的线缆从管道两侧的洞口穿过，并将其固定在管道上方的支架上。
在更换电缆时需要注意选择质量稳定的电缆。
传感器和控制器之间的线缆长度不能超过规定的距离，以免影响信号质量。
3.安装传感器将传感器朝向管道表面部署，坚固地安装在管道上。
为了确保传感器运行正常，传感器的表面应该和管道表面保持紧密的贴合，以保证超声波信号准确地通过管道内流体到达传感器。
4.连接管道和控制器将管道与控制器相连接，根据具体的安装要求进行接线。
在接线时需要确保电气连接牢固可靠，避免出现电流干扰和锈蚀问题。
安装后注意事项安装完成后，需要对外夹式超声波流量计进行必要的检查和维护。
以下是需要注意的几点：1.校准：安装完成后，需要对流量计进行校准，确保测量数据的准确性。
2.维护管理：定期清洗维护控制器和传感器，检查电缆和接线的连接状态，确保安装的系统始终处于良好的工作状态。
恒瑞外夹式超声波流量计说明书-用户手册
外夹式超声波流量计说明书用户手册陕西恒瑞测控系统有限公司一．重要提示1、在使用本产品之前，请务必先仔细阅读本说明书。
2、请务必保管好本说明书，以便日后能随时查阅。
3、请严格按照本说明书进行操作，对于不按照说明书规定使用的造成任何后果，我公司不承担任何责任。
4、本说明书中所列图案仅作为说明操作示意，并不作为检验产品的依据。
如实际产品与本说明书不一致，请以实际产品为准或向我公司咨询。
5、本产品在出厂前经过严格检定，对于用户私自开壳拆卸造成的损坏，我公司不承担任何责任。
6、如果本产品无法正常操作或需要维修，请联系我公司或经我公司正式授权的经销商。
二．概述本说明书只作为简易操作手册，用户需了解详细操作欢迎来电咨询。
新一代产品增加了以下特点和功能：1、硬件模块化设计，生产及维修操作简易；2、电气隔离RS485接口，含MODBUS、M-BUS等10多种通讯协议；3、电气隔离0-20mA或4-20mA电流环输出；4、带有热量测量功能；5、8-36VDC,220VAC供电方式可选；6、具有手动累积器及批量控制器等功能；7、年月日累积记录功能，可记录前512天（每天）、前128个月（每月）的累积流量及累积热量等数据；8、三路精度为0.1%的模拟输入；使用前请先了解产品的工作电源和型号，防止误接造成不正常工作或损坏。
三．系列产品原理、种类及优势本公司超声波流量计系列产品可选配外夹式、插入式、管段式等传感器，解决了原有产品小流量漂移问题。
与机械水表相比具有无活动部件，始动流量低，量程比宽，测量精度高，使用寿命长等特点。
超声波在流动的流体中传播时就载上流体流速的信息。
因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。
根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。
超声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。
本公司生产的超声波流量计种类多。
超声波流量计的分类
淮安嘉可自动化仪表有限公司
超声波流量计的分类
超声波流量计分为管段式和外夹式。
管段式超声波流量计又分为内嵌式和插入式，内嵌式是超声探头镶嵌在流量计本身的管壁上，流量检测比较稳定，探头调试安装后不能随意拆卸；插入式超声波流量计是安装在被测管道上，探头经过在管道上打孔后安装在合适的孔内进行流量测量。
外夹式（手持式）超声波流量计有单独的显示，探头可以多组，携带方便，可以直接对有液体流动的管道进行测量。
目前在检测在线流量计过程中，多使用外夹式超声波流量计。
但从很多实际检测情况反映，外夹式超声波检测精度不够高，而且外夹式在超声波流量计安装和检测过程中还有很多需要注意的问题。
外夹式超声波流量计的安装和注意事项
外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种用于测量液体流量的先进设备，广泛应用于化工、石油、水利等领域。
其安装和使用需要注意一些细节和注意事项，以确保其正常运行和准确测量，下面将就外夹式超声波流量计的安装和注意事项进行详细介绍。
一、安装前的准备工作1. 确定安装位置：在安装外夹式超声波流量计前，要首先确定其安装的位置。
安装位置的选择应考虑到管道的特性、流速、介质温度等因素，一般要求安装在直管段上游10D处和下游5D处，以确保流量计的准确测量。
2. 准备安装工具：安装外夹式超声波流量计需要一些基本的工具，如扳手、螺丝刀、螺栓等，确保在安装过程中能够顺利进行操作。
3. 确认管道参数：在安装前，还需要对管道的参数进行确认，包括管道的材质、直径、壁厚、介质流速等，这些参数都将影响到流量计的安装方式和测量准确性。
二、安装步骤1. 清洁管道表面：在安装外夹式超声波流量计前，需要先清洁管道表面，确保没有杂质、油污等影响安装效果的物质。
2. 安装夹持器：将夹持器安装在管道上游10D处和下游5D处，并确保夹持器的位置水平、垂直。
夹持器是安装外夹式超声波流量计的基础，安装不稳定将影响测量准确性。
3. 安装传感器：将外夹式超声波流量计的传感器安装在夹持器上，根据流量计的具体型号和要求进行固定，再通过连接线将传感器与智能终端连接。
4. 连接电源：将外夹式超声波流量计的电源线连接到电源上，进行电源测试，确保设备能够正常开机。
5. 调试设备：在安装完成后，还需要对外夹式超声波流量计进行调试，包括检查传感器的固定情况、连接线路的稳定性等，确保设备可以正常工作。
三、注意事项1. 防水防潮：外夹式超声波流量计的传感器部分要求防水防潮，安装时要注意传感器的接口部分是否已正确密封，避免因水汽或液体渗入而造成传感器损坏。
2. 避免振动干扰：外夹式超声波流量计的传感器对外界振动比较敏感，应避免在安装附近设置振动源，如重型机械设备、高速流体等，避免振动对测量的影响。
外夹式超声波流量计的安装方法：V法、Z法、N法、W法
关键词：外夹式超声波流量计
标题：外夹式超声波流量计的安装方法|V法、Z法、N法、W法
外夹式超声波流量计的安装方法有四种。
分别是V法、Z法、N法和W法。
V法安装
V法是比较标准的安装方法，使用方便，测量准确，安装时两传感器水平对齐，其中心线与管道轴线水平即可，可测管径范围为DN15mm-DN400mm。
Z法安装
当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚等原因，造成V法安装信号弱，机器不能正常工作时，就需要选用Z法安装。
Z法的特点是超声波在管道中直接传输，没有反射（称为单声程），信号衰耗小。
Z法可测管径范围为100mm至6000mm。
N法安装
N法的特点是通过延长超声波传输距离来提高测量精度。
使用N法安装时，超
声波束在管道中反射两次穿过流体三次（称为三声程），适于测量小管径管道。
W法安装
W法同N法一样，也是通过延长超声波传输距离的办法来提高小管径测量精度。
W法适于测量50mm以下的小管。
使用W法安装时，超声波束在管内反射三次，穿过流体四次（称为四声程）。
一般情况下，安装管径在DN15-200mm范围内可优先选用V法，在V法测不到信号或信号质量差时可选用Z法，管径在DN200mm以上或测量铸铁管时应优先选用Z法。
N法和W法是较少使用的方法，适合DN50mm以下的细管道安装。
更多选型问题可咨询青岛和晟测控。
外夹式超声波流量计工作原理
外夹式超声波流量计工作原理随着工业自动化的不断发展，流量计作为一种重要的工业仪表，被广泛应用于各个领域。
其中，超声波流量计作为一种新型的流量计，具有精准、可靠、不易受介质影响等优点，被越来越多的企业所采用。
本文将介绍一种常用的超声波流量计——外夹式超声波流量计的工作原理。
一、外夹式超声波流量计的构成外夹式超声波流量计由传感器和计算器两部分组成。
其中，传感器包括发射器和接收器，它们被夹在管道外壁上，通过管道壁将超声波信号传递到管道内部。
计算器则通过接收传感器的信号，计算出被测介质的流量。
二、外夹式超声波流量计的工作原理外夹式超声波流量计采用了时差法的测量原理。
即通过超声波在介质中的传播速度和传播时间来计算流量值。
当超声波从传感器的发射器发出时，它会在介质中以一定的速度传播，当它遇到介质中的杂质或气泡时，会反射回来。
这时，接收器会接收到反射回来的超声波信号，并将其转化为电信号。
计算器通过计算发射器和接收器之间超声波的传播时间差，来确定介质的流速。
由于外夹式超声波流量计的传感器被夹在管道外壁上，因此不会影响介质的流动，也不会受到介质的影响，可以保证测量的准确性。
三、外夹式超声波流量计的优点1. 精度高：外夹式超声波流量计采用了时差法的测量原理，可以保证测量的准确性，精度高达±0.5%。
2. 可靠性强：外夹式超声波流量计不会影响介质的流动，也不会受到介质的影响，可以保证测量的可靠性。
3. 适用范围广：外夹式超声波流量计可以测量各种液体介质，包括腐蚀性介质、高温介质、高压介质等。
4. 安装方便：外夹式超声波流量计的传感器被夹在管道外壁上，安装方便，不需要停机安装。
四、外夹式超声波流量计的应用外夹式超声波流量计广泛应用于石油化工、水处理、食品饮料、制药、环保等领域。
比如在石油化工行业中，外夹式超声波流量计可以用于测量各种液体介质的流量，如原油、石油、天然气等。
在水处理领域中，外夹式超声波流量计可以用于测量污水、自来水、冷却水等液体介质的流量。
外夹式超声波流量计的安装是怎样的
外夹式超声波流量计的安装是怎样的引言外夹式超声波流量计是一种常见的无接触式流量检测仪器，其工作原理是使用超声波传感器测量流体中的流速，然后将测得的数据转换为流量。
它的安装位置对流量的精度及稳定性有很大的影响。
本文将从安装前的准备工作、安装方法、注意事项等方面进行详细介绍。
安装前准备工作1.确定安装位置：按照测量要求，在管道上合适的位置安装超声波流量计，一般要求管道的直管段长度最好大于8倍的管道直径，管道材质为金属或塑料，管道内的流速为0.3m/s~10m/s。
2.确定流量计型号：根据实际测量要求选择合适的外夹式超声波流量计型号，一般包括管道直径、测量范围、互换性等参数。
3.标注管道：在管道上标注出待安装的外夹式超声波流量计的安装位置，便于安装工作的进行。
4.检查设备：检查外夹式超声波流量计的零部件是否齐全，有无损坏、变形等情况，如有问题及时更换。
安装方法1.装夹传感器：首先将超声波传感器放入夹具中，注意保护好传感器，并将其紧密地固定在管道外壁上，避免传感器在运行过程中发生震动或移位的情况。
2.连接电缆：将传感器连接器与转换器连接，注意连接方向，一般来说连接器有防呆设计。
3.连接电源：将流量计的电源连接到电源线上，并将电源线插入转换器的电源插座上。
4.完成连接：将转换器连接到计算机或测试设备上，开启流量计的供电开关。
注意事项1.安装位置要求光滑：外夹式超声波流量计在使用过程中非常注重测量精度和稳定性，因此安装位置的光滑度非常重要。
如安装位置不光滑，很容易导致信号异常，结果就会对测量精度造成影响。
2.加强管道保温：应对管道进行相应的保温措施。
由于外夹式超声波流量计必须紧贴管道使用，所以如果管道流速变化、温度变化过大，会对流量测量产生非常大的影响。
3.避免强电磁场干扰：对外夹式超声波流量计及其电缆进行隔离保护，以免电磁波对测量颗粒的干扰过大，从而影响测量数据的准确性。
4.定期维护：定期清洁流量计传感器和管道等部分，以确保测量精度。
外夹式超声波流量计使用说明
外夹式超声波流量计使用说明
外夹式超声波流量计是一种用于测量液体流量的设备，它具有简单易用、无需中断管道、不会引起压力损失等特点。
以下是关于外夹式超声波流量计的使用说明：
1. 安装，首先，选择合适的安装位置，确保管道直线段长度符合要求，安装前应清洁管道内壁。
将传感器外夹在管道上，确保传感器与管道之间没有空隙，然后固定传感器。
2. 电源接入，连接外夹式超声波流量计的电源，确保电源稳定并符合设备要求。
通常情况下，外夹式超声波流量计会配备显示屏或者与计算机连接，以便进行数据显示和记录。
3. 参数设置，根据实际使用情况，设置流量计的参数，包括管道直径、流体介质、温度补偿等。
这些参数设置将影响流量计的测量精度和稳定性。
4. 校准，在安装和参数设置完成后，进行流量计的校准工作。
校准是为了确保流量计的测量结果准确可靠，通常需要使用标准流量计进行比对和调整。
5. 使用，在一切准备就绪后，外夹式超声波流量计即可投入使用。
在使用过程中，要定期检查设备的工作状态，确保其正常运行。
6. 维护，定期对外夹式超声波流量计进行维护保养，包括清洁
传感器、检查电源线路、防止灰尘和杂物进入设备等。
总之，外夹式超声波流量计的使用说明涉及安装、电源接入、
参数设置、校准、使用和维护等多个方面，只有严格按照使用说明
进行操作，才能确保流量计的准确性和稳定性。
希望以上内容能够
全面回答你的问题。
外夹式超声波流量计的安装和注意事项
外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种广泛应用于工业领域的流量测量仪器，它利用超声波技术进行流量测量。
安装和使用外夹式超声波流量计需要注意一些事项，下面将详细介绍。
一、安装位置的选择1. 测量管道应具备一定的直线段，通常要求在流量计入口处距离弯头、阀门等干扰物至少要求10倍DN的长直管段。
2. 测量段的前后必须无法进气现象及气泡。
3. 测量管道的内壁应光滑，无结垢或磨损情况。
二、安装方法1. 在选定位置安装双耳夹夹紧螺杆，保证固定牢靠。
2. 安装时，应该注意尽可能减少流量计与其它管道部件（如阀门、泵等）之间的连接，避免对流量计的振动与噪声干扰。
3. 流量计底部需要与管道内底端平面好，以保证超声波传感器测量的准确性。
三、电缆布线1. 避免与强电介质同时走线或靠近。
2. 布线应抗干扰措施，减少外界干扰信号。
3. 使用屏蔽电缆布线，屏蔽层应与流速仪地线连接。
四、注意事项1. 流量计不能与高温或腐蚀性物品接触，以免损坏设备。
2. 定期清洗测量管道以防止结垢影响测量精度。
3. 不要随意拆卸超声波流量计，以免影响正常工作。
4. 定期检查超声波传感器是否出现松动或损坏的情况，及时进行维修或更换。
5. 在野外使用的情况下，要注意防潮、防雷击和防污染等外部环境情况。
6. 如果安装位置变动，需要重新校验和调试流量计，确保测量的准确性。
安装和使用外夹式超声波流量计需要注意以上事项，以确保设备能够正常运行并提供准确的流量测量数据。
在安装过程中，要遵守相关的操作规程，并严格按照设备使用手册中的指导进行操作。
SITRANS FUS1020 通用 外夹式超声波流量计 说明书
Q概述SITRANS FUS1020 可实现可靠的流量测量，比其他外夹式超声波流量计费用更低。
大多应用中，流量精度为1％或更高。
Q特性• 易于安装：不需切割管道或停止流量• 维护费用低：外部传感器不需定期清洁• 无可动部件，避免磨损或淤塞• 无压降或能耗• 量程比宽，80 : 1• 可选择单、双声道操作• 换能器匹配管道材质并由菜单指引位置• 宽波束技术确保高性能• 调零通道不需中断流量自动设置零点，并消除零点漂移Q应用FUS1020 可用于大多数清洁流体的应用中，包括：• 水&污水工业饮用水污水，流入&流出处理水，淤泥• 化工食品工业钠盐氢氧化钠• HVAC & 能源工业冷却水流量燃料流量• 过程控制化学药品医药用品Q设计• IP65 (NEMA 4) 墙装流量显示计算机，带单独的换能器和电缆• 可用单双声道仪表Q功能• 2x16 集成文字显示器和5键的键盘用于安装菜单和数据显示• 可分配4 ... 20 mA隔离回路供电输出• TTL 流量脉冲速率输出• RS232 数字通讯端• DB9连接器用于PC通讯• 可选择打开选择器报警输出（40V DC最大）• 罐装累加器“启动-停止”控制• 内部校准安全开关• 远程PC安装菜单• 动态调零自动设置零点• 双向流量操作• 1Mbyte数据记录，可存储地址和数据Q技术规格SITRANS FUS1020输入流量范围± 12 m/，双向测量灵敏度0.0003 m/s，不受流速的影响输出输出• 电流： 4 ... 20 mA1个用于单声道2个用于双声道• 1x 0 ... 5 kHz脉冲比，数字隔离，仅适于单声道• RS232 串行口可选输出• 电流：1x 4 ... 20 mA，可重设，仅适于单声道状态/报警I/O• 可编程模式继电器（可选）1个用于单声道2个用于双声道• 与累加器控制的联系可视开关输入1x 用于单声道2x用于双声道• 隔离累加器重设开关可视，仅适于单声道精度精度流量的± 0.5%...1.0%批处理重复性± 0.15%动态调零速度的0.1%； 0.0003 m/s，带动态调零数据刷新率 5 Hz额定工作条件防护等级IP65 (NEMA 4)设计重量 1.4 kg尺寸 (W x H x D)197 x 103 x 109 mm供电电压110 ... 240 V AC @ 15 VA 或9 ... 36 V DC @ 10 W证书与认证证书UL 清单ULc清单106选型与订货数据订货号订货代码SITRANS FUS1020 基础外夹式，IP65 (NEMA 4)7M E3570-QQQ00-0QQQ QQQ声道或超声波束个数单声道X1双声道/双波束2流量计功能和I/O配置• Blind 系统-1x 4 ... 20 mA 每声道-1x 脉冲输出 (仅用于单声道)A• 带显示X E• 带显示和1路附加模拟输出 (仅适于单声道)F• 带显示，并带有单刀单掷继电器G• 带显示和1路附加模拟输出，并带有单刀单掷继电器(仅适于单声道)H仪表电源选项90 ... 240 V AC A9 ... 36 V DC B1声道换能器(包括管道安装工具和挡块，用于标出最大外径)产品规格见“换能器选项表”无换能器A A2 通用型，口径(mm)12~503“/有轨安装BB3 通用型，口径(mm)19~1275“/有轨安装X C C3 通用型，口径(mm)51~30513“/安装框架X DD3 通用型，口径(mm)203~61024“/安装框架X E E2通用型，口径(mm)254~601648“/安装框架X FA1H (高精度)3“/无轨安装G A2H (高精度)3“/无轨安装H A3H (高精度)3“/无轨安装J B1H (高精度)5“/无轨安装K B2H (高精度)5“/无轨安装X L C1H (高精度)24“/安装框架M C2H (高精度)24“/安装框架X N D1H (高精度)48“/安装框架X P D2H (高精度)48“/安装框架Q其它型号 (不同尺寸、类型、安装、温度范围)附加订货代码和文字说明Z P1Y2声道换能器(包括管道安装工具和定距尺，用于标出最大外径)产品规格见“换能器选项表”无换能器AA2 通用型，口径(mm)12~503“/有轨安装BB3 通用型，口径(mm)19~1275“/有轨安装X CC3 通用型，口径(mm)51~30513“/框架安装X DD3 通用型，口径(mm)203~61024“/框架安装X EE2通用型，口径(mm)254~601648“/框架安装X FA1H (高精度)3“/无轨安装GA2H (高精度)3“/无轨安装HA3H (高精度)3“/无轨安装JB1H (高精度)5“/无轨安装KB2H (高精度)5“/无轨安装X LC1H (高精度)24“/框架安装MC2H (高精度)24“/框架安装X ND1H (高精度)48“/框架安装X PD2H (高精度)48“/框架安装Q其它型号 (不同尺寸、类型、安装、温度范围)附加订货代码和文字说明Z Q1Y认证无0X主流产品交货期短选型和订货数据订货代码详细设计请在订货号上加"-Z"并列出订货代码(s)换能器配用电缆（根据声道数增添）见“传感器电缆选项表”K..电缆终端工具（一个电缆对）• 适于标准和高压电缆的换能器电缆终端T01语言（仪表、标签和文件）• 德语X B10• 法语B12• 西班牙语B13• 意大利语B14湿测转换校准• 标准室内6点校准（高达DN150(6")）D10标签铭牌• 不锈钢，带12mm字符（最多15字符）Y17• 不锈钢，带8mm字符（最多15字符）Y19选型与订货数据订货号订货代码SITRANS FUS1020 基础外夹式，IP65(NEMA 4)7M E3570-QQQ00-0QQQ QQQ107108Q MLFB 实例应用举例基础型外夹式仪表用于DN150(6" schedule 40)碳钢污水管道，管道壁厚7.1mm 。
超声波流量计的优缺点
超声波流量计的优缺点
1.优点外夹式超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。
它的测量准确度很高，几乎不受被测介质的各种参数的干扰，尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。
2.缺点现今所存在的缺点主要是可测流体的温度范围受超声波换能铝及换能器与管道之间的耦合材料耐温程度的限制，以及高温下被测流体传声速度的原始数据不全。
目前我国只能用于测量200℃以下的流体。
另外，超声波流量计的测量线路比一般流量计复杂。
这是因为，一般工业计量中液体的流速常常是每秒几米，而声波在液体中的传播速度约为1500m/s左右，被测流体流速(流量)变化带给声速的变化量最大也是10-3数量级。
若要求测量流速的准确度为1%，则对声速的测量准确度需为10-5~10-6数量级，因此必须有完善的测量线路才能实现，这也正是超声波流量计只有在集成电路技术迅速发展的前题下才能得到实际应用的原因。
便携式超声波流量计SITRANS FUP1010
- 双声道 / 双通道 • IP67/63(NEMA 6/3R) 防水型 / 防护外壳
- 单声道
装时可节约时间
- 双声道 / 双声道
• 防水模式可用于户外并可安装在不会被雨水淋到的地方
• 防水模式的坚固外壳使它能够经受住恶劣的环境，不会像其他 Q 功能
仪表那样受到损坏
• 一体式 33 按钮键盘和 （128 x 40 像素）图形显示，可视距离
2 声道换能器 (包括管道安装工具和挡块，用于标出最大外径) 产品规格见 “换能器选项表”
无换能器
A
A2 通用型
3“/ 有轨安装
B
口径 (mm) (12~50)
B3 通用型
5“/ 有轨安装
X
C
口径 (mm)(19~127)
C3 通用型
13“/ 安装框架
D
口径 (mm)(51~305)
D3 通用型
24“/ 安装框架
• 无压降或能量损耗
• 双向流量操作
• 量程比宽
• 1Mbyte 数据存储区，存储地址和数据
• 可选择单或双声道模式，降低了整体成本
• 可选择英语、西班牙语、德语、意大利语和法语
• 调零通道自动设置零点，无需中断流量，即便在小流量时也可 • 可选择管道壁厚规格 降低零点漂移
84
Q 技术规格
SITRANS FUP1010 输入 流量范围 管道尺寸 可选输入 单声道
无蓄电池
0
符合欧洲标准 (CEE7/7) 的 A 类充电器 符合 澳大利亚标准 (AS3112) 的 C 类充电器
符合 U.K(BS1363) 标准的 D 类充电器 符合日本标准 (JIS8303) 的 J 类充电器
符合 U.S 标准 (NEMA 5-15P) 的 K 类充电器
外夹式超声波流量计质量标准
外夹式超声波流量计质量标准
外夹式超声波流量计的质量标准主要包括以下几个方面：
1.测量精度：外夹式超声波流量计的测量精度是一个重要的质量
标准。
一般来说，外夹式超声波流量计的测量精度应达到±1%或
更高。
这需要流量计具备高精度的信号处理技术和算法，以确
保测量结果的准确性和可靠性。
2.稳定性：外夹式超声波流量计应具有较高的稳定性，以确保长
期使用的可靠性。
流量计应经过严格的质量控制和测试，以确
保其在各种工况条件下都能稳定运行。
3.抗干扰能力：外夹式超声波流量计应具有较强的抗干扰能力，
以应对各种复杂的流体工况。
这需要流量计具备有效的信号处
理和滤波技术，以消除噪声和其他干扰因素的影响。
4.结构强度：外夹式超声波流量计应具有足够的结构强度，以承
受各种外部力量和环境因素的作用。
这包括流体压力、振动、
温度等因素的影响，以确保流量计的长期稳定性和可靠性。
5.安装简便性：外夹式超声波流量计应易于安装，以便用户能够
快速、简便地将其应用于各种流体管道系统。
流量计的安装应
尽可能简单、快捷，同时还要保证测量精度和稳定性。
6.维护和校准：外夹式超声波流量计在使用过程中需要定期进行
维护和校准，以确保其测量精度和稳定性。
流量计应具备简单
易用的校准和维护功能，以便用户能够自行完成这些工作。
总之，外夹式超声波流量计的质量标准主要包括测量精度、稳定性、
抗干扰能力、结构强度、安装简便性和维护和校准等方面。
这些标准确保了流量计能够提供准确、可靠的测量结果，并且在各种工况条件下都能稳定运行。
