GPIO接口的原理及应用1. GPIO接口简介1.1 GPIO的含义GPIO（General Purpose Input/Output）是通用输入输出的简称，用于连接外部设备与计算机系统进行数据交互。
它是一种灵活的接口，可以根据需要配置为输入或输出模式，并支持不同的电压和信号类型。
1.2 GPIO接口的作用GPIO接口在嵌入式系统中起到了非常重要的作用。
它可以用来控制或接收外部设备的信号，如按钮、LED灯、传感器等，实现与外部世界的交互。
同时，GPIO接口也可以作为计算机系统与其他设备的通信通道，如串口通信、SPI通信等。
1.3 GPIO接口的特点•多功能性：可以配置为输入或输出模式。
•灵活性：可以根据需要进行配置和控制。
•低功耗：相比其他通信接口，GPIO接口通常功耗较低。
•低速度：相较于专用的通信接口，GPIO接口的传输速度较慢。
2. GPIO接口的工作原理2.1 输入模式在输入模式下，GPIO接口通常用于读取外部设备的信号，如按钮的按压状态、传感器的检测结果等。
工作原理如下：1.配置引脚模式：将GPIO接口的相应引脚设置为输入模式。
2.读取信号：读取引脚上的电平状态，判断外部设备的信号。
3.处理信号：根据读取到的信号进行相应的处理，如触发某个事件或改变某个状态。
2.2 输出模式在输出模式下，GPIO接口通常用于控制外部设备的状态，如控制LED灯的亮灭、驱动电机运动等。
工作原理如下：1.配置引脚模式：将GPIO接口的相应引脚设置为输出模式。
2.设置输出值：通过写入高或低电平来控制外部设备的状态。
3.控制设备：根据设置的电平状态，控制外部设备的工作状态。
3. GPIO接口的应用场景3.1 嵌入式系统在嵌入式系统中，GPIO接口被广泛应用于控制和读取外部设备的状态。
一些常见的应用场景包括： - 控制LED灯：通过GPIO接口控制LED灯的亮灭，实现状态指示或显示效果。
- 读取按键状态：将按键连接到GPIO接口，通过读取引脚的电平状态来检测按键的按压情况。
gpio 输入高阻
gpio 输入高阻GPIO（通用输入输出）是嵌入式系统中常用的一种硬件接口，可以实现数字信号的输入输出。
在GPIO中，输入高阻是一种重要的应用模式。
本文将详细介绍GPIO输入高阻的原理、应用场景、优势以及操作方法。
一、GPIO基本概念GPIO，即通用输入输出，是一种广泛应用于嵌入式系统的硬件接口。
它通常包括输入模式、输出模式和复用模式。
在输入模式下，GPIO可以检测外部信号电平；在输出模式下，GPIO可以驱动外部负载；在复用模式下，GPIO可以同时具备输入和输出功能。
二、输入高阻的原理输入高阻是指GPIO在输入模式下，对外部信号的干扰具有较强的抗性。
这是因为在这种模式下，GPIO引脚内部不含有源电阻，从而降低了外部信号对系统的影响。
输入高阻的实现主要依赖于外部电路的设计，如采用抗干扰能力较强的电阻网络或其他滤波电路。
三、应用场景及优势1.应用场景：输入高阻广泛应用于各种嵌入式系统和物联网设备中，如传感器数据采集、通信信号检测等。
在这些场景下，输入高阻可以有效降低外部噪声对系统的影响，提高信号的准确性。
2.优势：输入高阻具有以下优势：- 抗干扰能力强：输入高阻模式下，GPIO引脚对外部信号的干扰具有较高的抵抗力，有利于提高系统稳定性。
- 电源消耗低：与输出模式相比，输入高阻模式下的GPIO电源消耗较低，有利于延长设备续航时间。
- 系统安全性高：输入高阻模式下的GPIO不直接驱动外部负载，从而降低了因负载故障导致的系统安全风险。
四、操作方法与示例1.操作方法：要将GPIO设置为输入高阻模式，需要根据具体的硬件平台和开发框架进行配置。
一般来说，操作步骤如下：- 初始化GPIO：配置GPIO引脚为输入高阻模式，如设置为三态门或浮空输入等。
- 配置外部电路：根据实际应用需求，设计相应的抗干扰电路，如电阻网络、滤波电路等。
- 读取信号值：通过GPIO读取外部信号电平，并进行相应的处理和分析。
2.示例：以Arduino为例，设置GPIO输入高阻模式的代码示例如下：```c#define GPIO_PIN 2 // 定义GPIO引脚void setup() {pinMode(GPIO_PIN, INPUT_HIGH_RESISTANCE); // 设置GPIO为输入高阻模式}void loop() {int sensorValue = digitalRead(GPIO_PIN); // 读取GPIO引脚电平printf("GPIO %d 状态：%d", GPIO_PIN, sensorValue);}```通过以上介绍，相信大家对GPIO输入高阻有了更深入的了解。
gpio详细解读 -回复
gpio详细解读-回复GPIO详细解读GPIO，全称为通用输入输出接口（General Purpose Input/Output），是一种在计算机系统中用于与外部设备进行数字通信的接口。
它允许计算机与各种不同类型的外设进行通信，并且可以通过软件控制这些外设的输入和输出。
在本文中，我将逐步回答关于GPIO的各种问题，以帮助读者全面理解和使用GPIO接口。
一、GPIO概述GPIO是计算机系统与外部设备之间的桥梁，它通过引脚（pin）与外设相连，使用数字信号进行通信。
每个引脚可以配置为输入或输出模式，以实现不同的功能。
GPIO接口的灵活性和通用性使其成为计算机系统的核心部分。
二、GPIO引脚GPIO引脚是与外部设备相连的物理引脚，它们通常以数字方式编号，并且可以通过引脚号来识别和访问。
常见的计算机系统通常具有多个GPIO引脚，可以通过软件将它们配置为输入或输出模式。
三、GPIO模式GPIO引脚可以配置为输入或输出模式，取决于与之相连的外部设备类型和应用需求。
在输入模式下，GPIO引脚可以接收来自外设的信号，并将其传递到计算机系统；而在输出模式下，GPIO引脚可以发送计算机系统生成的信号到外设。
四、GPIO寄存器GPIO寄存器是计算机系统中用于配置和控制GPIO引脚的寄存器。
通过读写这些寄存器的值，可以设置GPIO引脚的工作模式、电平状态和其他参数。
使用GPIO寄存器可以实现对GPIO接口的灵活编程控制。
五、GPIO驱动程序为了简化对GPIO的操作，操作系统通常提供了GPIO驱动程序。
通过调用这些驱动程序提供的接口函数，可以更方便地实现对GPIO引脚的配置和控制。
驱动程序隐藏了底层硬件细节，使开发人员能够更专注于应用程序的开发。
六、GPIO使用示例以下是一个简单的GPIO使用示例，以帮助读者更好地理解GPIO接口的工作原理。
1. 引脚配置：首先，需要选择一个GPIO引脚，并将其配置为输入或输出模式。
这可以通过操作GPIO寄存器来实现。

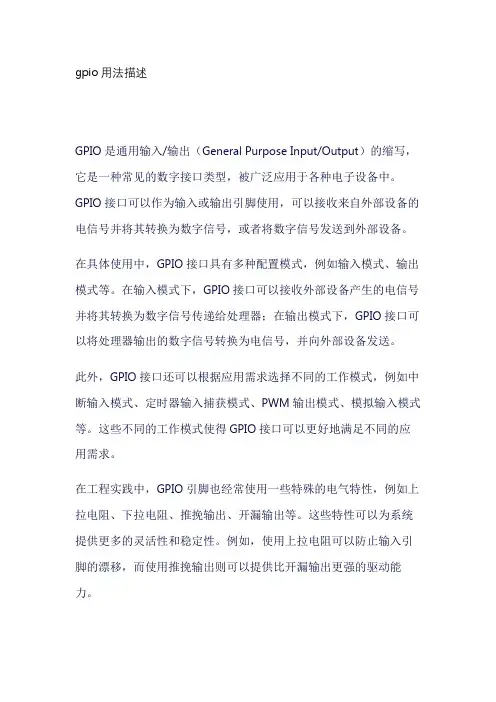

gpio用法描述
gpio用法描述
GPIO是通用输入/输出（General Purpose Input/Output）的缩写，它是一种常见的数字接口类型，被广泛应用于各种电子设备中。
GPIO接口可以作为输入或输出引脚使用，可以接收来自外部设备的电信号并将其转换为数字信号，或者将数字信号发送到外部设备。
在具体使用中，GPIO接口具有多种配置模式，例如输入模式、输出模式等。
在输入模式下，GPIO接口可以接收外部设备产生的电信号并将其转换为数字信号传递给处理器；在输出模式下，GPIO接口可以将处理器输出的数字信号转换为电信号，并向外部设备发送。
此外，GPIO接口还可以根据应用需求选择不同的工作模式，例如中断输入模式、定时器输入捕获模式、PWM输出模式、模拟输入模式等。
这些不同的工作模式使得GPIO接口可以更好地满足不同的应用需求。
在工程实践中，GPIO引脚也经常使用一些特殊的电气特性，例如上拉电阻、下拉电阻、推挽输出、开漏输出等。
这些特性可以为系统提供更多的灵活性和稳定性。
例如，使用上拉电阻可以防止输入引脚的漂移，而使用推挽输出则可以提供比开漏输出更强的驱动能力。
总的来说，GPIO是一种非常重要的数字接口，用于连接各种外部设备。
它们具有可编程性、灵活性和可靠性，并且在工业自动化、智能家居、汽车电子、医疗设备等领域中广泛应用。
在使用GPIO 时，需要根据具体的应用场景和需求进行配置和使用。
gpio 手册祥细解
gpio手册祥细解
GPIO（General-Purpose Input/Output）是通用输入/输出接口的缩写，它是微控制器芯片上常见的接口之一。
GPIO接口可以用于控制外部设备、读取外部设备的状态或者实现与其他设备的通信。
在微控制器中，GPIO接口通常由多个寄存器组成，每个寄存器控制一个特定的GPIO引脚。
每个GPIO引脚都可以被配置为输入或输出模式，并且可以设置不同的工作模式和触发方式。
GPIO接口的主要寄存器包括：
1.端口配置寄存器（GPIOx_CRL/CRH）：用于配置GPIO 引脚的工作模式和触发方式。
2.端口输入数据寄存器（GPIOx_IDR）：用于读取GPIO 引脚的输入状态。
3.端口输出数据寄存器（GPIOx_ODR）：用于设置GPIO 引脚的输出状态。
4.端口位清除寄存器（GPIOx_BRR）：用于清除指定的GPIO位。
5.端口位设置/清除寄存器（GPIOx_BSRR）：用于设置或清除指定的GPIO位。
6.端口配置锁定寄存器（GPIOx_LCKR）：用于锁定GPIO 引脚的配置寄存器，防止意外修改。
在使用GPIO接口时，首先需要配置GPIO引脚的工作模式和触发方式，然后可以通过读取或设置端口输入/输出数据寄存器来控制外部设备或读取外部设备的状态。
同时，也可以使用位清除、位设置/清除等操作来控制特定的GPIO位。
需要注意的是，不同的微控制器可能具有不同的GPIO接口和寄存器配置，因此在使用时需要参考具体的微控制器手册或数据手册进行操作。
简要描述gpio的配置步骤
简要描述gpio的配置步骤GPIO（General Purpose Input/Output）是一种通用的可编程输入输出接口，用于连接单片机和外设。
它可以通过配置来实现不同的输入输出功能。
下面是GPIO的配置步骤的简要描述：1.确定GPIO口：首先，需要确定要使用的GPIO口的引脚号。
这可以通过查阅单片机的数据手册或者引脚映射表来找到。
通常，GPIO口被编号为特定的引脚号。
2.确定输入还是输出：确定需要配置的GPIO口是用作输入还是输出。
如果要配置为输入，可以接收外部信号。
如果要配置为输出，则可以向外部设备发送信号。
3.设置输入/输出模式：根据所需的功能，使用相应的控制寄存器将GPIO口设置为输入或输出模式。
控制寄存器通常位于单片机的寄存器或内存地址空间中，用于配置和控制GPIO接口。
4.设置输出值（如果有的话）：如果所需的GPIO口设置为输出模式，则可以设置输出值。
通过写入特定的寄存器或内存地址，可以将输出引脚设置为高电平或低电平。
5.配置输入信号模式（如果有的话）：如果所需的GPIO口设置为输入模式，有时需要配置输入信号的工作模式。
这可以包括上升沿触发、下降沿触发、高电平触发、低电平触发等。
这些工作模式可用于检测外部信号的变化，并触发相应的事件或操作。
6.配置中断（如果有的话）：如果希望在GPIO口状态发生变化时触发中断，需要配置相应的中断控制寄存器。
通过中断，可以实现异步处理外部事件，并避免轮询输入状态。
7.程序控制：最后，可以使用编程语言（如C语言）编写程序来操作和控制已配置的GPIO口。
通过读取输入状态、设置输出状态、处理中断和事件，可以实现与外设的交互和通信。
需要注意的是，不同的单片机或开发平台可能有不同的GPIO配置步骤和细节。
因此，在实际应用中，应仔细查阅相关文档和资料，并根据所使用的单片机或开发平台进行相应的配置和操作。
同时，GPIO的配置还可能涉及到其他方面的设置和参数，例如电压、电流、上下拉电阻等，具体情况需要根据实际需求进行配置。
gpio标准
gpio标准
GPIO（General Purpose Input/Output）是一种通用的输入输出接口标准，常用于嵌入式系统和单片机开发中。
GPIO标准定义了一组可以被程序控制的引脚，可以灵活地通过软件设置为输入或输出模式，并对引脚的电平状态进行读取或控制。
GPIO标准通常包括以下几个要素：
1. 引脚编号：每个GPIO引脚都有一个唯一的编号，用于软件中的引用。
2. 输入模式：GPIO引脚可以设置为输入模式，可以通过读取引脚的状态来获取外部设备的信号。
3. 输出模式：GPIO引脚可以设置为输出模式，可以通过控制引脚输出电平来控制外部设备的状态。
4. 上拉和下拉电阻：GPIO引脚通常可以配置上拉电阻或下拉电阻，以提供默认电平状态。
5. 中断功能：一些GPIO引脚支持中断功能，可以在引脚状态变化时触发中断，以提高系统的实时性。
6. 多功能引脚：一些GPIO引脚具有多个功能，可以通过配置选择不同的功能，如串口、SPI、I2C等。
GPIO标准在不同的硬件平台和操作系统中有所差异，常见的GPIO接口包括GPIO口、引脚、管脚等术语。
开发人员需要根据具体平台和文档来进行GPIO的配置和使用。
单片机中GPIO接口的原理及其应用案例分析
单片机中GPIO接口的原理及其应用案例分析一、引言GPIO（General Purpose Input/Output）即通用输入输出接口，是单片机中非常重要的一项功能。
它允许单片机与外部器件进行数字信号的交互，并且在各种应用领域中得到广泛应用。
本文将介绍GPIO接口的原理和工作原理，以及几个典型的应用案例。
二、GPIO接口的原理1. GPIO接口的概念GPIO接口是一种可以通过编程控制的数字输入输出接口。
在单片机中，这些GPIO引脚可以被配置为输入或输出，用来连接外部器件，例如LED、按键、传感器等。
通常引脚的电平可以由单片机的GPIO控制寄存器进行控制，也可以由外部器件控制。
2. GPIO接口的工作原理GPIO接口的工作原理是通过改变引脚的电平状态来实现输入输出控制。
引脚的电平可以被配置为高电平或低电平，分别代表1和0。
当引脚被配置为输入时，可以读取外部信号的电平状况；当引脚被配置为输出时，可以控制引脚输出的电平状态。
一般来说，输出电平可以驱动外部器件，例如LED等。
3. GPIO接口的寄存器配置在单片机中，GPIO接口通过寄存器进行配置和控制。
常见的GPIO寄存器有模式寄存器（MODE）、数据寄存器（DATA）、数据方向寄存器（DDR）等。
通过对这些寄存器的设置和读取，可以实现对GPIO引脚的控制。
三、GPIO接口的应用案例分析1. LED控制将引脚配置为输出时，可以通过改变引脚的电平状态来控制LED的亮灭。
例如，将引脚设置为高电平时，LED亮起；将引脚设置为低电平时，LED熄灭。
通过编程控制GPIO寄存器，可以实现LED的闪烁、呼吸灯等效果。
2. 按键检测将引脚配置为输入时，可以通过读取引脚的电平状态来检测按键的按下与释放。
通过编程控制GPIO寄存器，可以实现按键的响应和处理。
例如，当按键按下时，引脚电平变为低电平，可以触发相应的事件或函数。
3. 温度传感器的读取将引脚配置为输入时，可以连接温度传感器，并通过读取引脚的电平状态来获取温度传感器的数据。
《GPIO接口驱动》课件
在这个PPT课件中，我们将介绍GPIO接口驱动的基本原理、实现流程和应用 场景，以及开发步骤和调试方法。
什么是GPIO接口？
GPIO（General Purpose Input/Output）接口是一种通用的输入输出接 口，用于与外部设备通信和控制。它是计算机系统中的一种重要接口，在 嵌入式系统和物联网领域有广泛的应用。
GPIO接口的作用是什么？
GPIO接口的作用是实现CPU与外部设备之间的数据交换和控制信号传输。通 过GPIO接口，我们可以读取外部传感器的数据，控制LED灯的亮灭，以及与 其他外设进行通信。
GPIO接口驱动的作用是什么？
GPIO接口驱动的作用是将GPIO接口与操作系统进行适配，方便开发人员在 应用程序中使用GPIO接口。驱动程序负责对GPIO接口进行配置、读写操作， 提供给上层应用使用。
总结
1 优缺点
GPIO接口驱动的优点是灵活性高、可扩展性强，缺点是占用了CPU的一些资源。
2 发展趋势
随着物联网和嵌入式系统的发展，GPIO接口驱动将逐渐趋于成熟和标准化。
3 未来展望
GPIO接口驱动有望在更多的领域得到应用，为各种设备提供更灵活、可靠的数据交换和 控制方式。
GPIO接口驱动的实现
1
基本原理
了解GPIO接口的寄存器地址和寄存器配置，掌握GPIO控制器的工作原理。
2
实现流程
编写驱动程序代码，进行GPIO接口的初始化、读写和中断处理。
3
注意事项
理解GPIO接口的电气特性，注意输入输出的电平和速度要求。
GPIO接口驱动的应用
何时使用？
当需要对外部设备进行数 据交换和控制时，可以使 用GPIO接口驱动。
GPIO模式详解
GPIO模式详解GPIO（General-Purpose Input/Output）即通用输入输出口，是一种通用的数字输入输出接口。
在嵌入式系统中，GPIO被广泛应用于控制外围设备和传感器，如LED灯、按钮、蜂鸣器等。
GPIO具有灵活性强、适用范围广的特点，可以通过软件对其进行编程配置，从而实现各种功能。
GPIO的模式主要分为输入模式和输出模式两种。
1.输入模式：在输入模式下，GPIO被配置为接收外部信号的输入。
GPIO的输入信号可以是高电平（1）或低电平（0），也可以是无效信号（high impedance）。
在输入模式下，GPIO可以检测外部信号的变化，并将其转换为数字信号供处理器使用。
输入模式常见的应用场景：-按钮输入：将按钮连接到GPIO引脚，通过检测按钮的按下和释放事件来触发相应操作。
-传感器输入：将各种传感器连接到GPIO引脚，通过读取传感器的输出信号来获取环境信息。
-外部设备状态检测：连接到外部设备的引脚，通过读取外部设备的状态信号来判断设备是否工作正常。
2.输出模式：在输出模式下，GPIO被配置为向外部设备输出信号。
GPIO的输出信号可以是高电平（1）或低电平（0），也可以是高阻抗状态（高阻抗状态即断开与外部设备的连接）。
输出模式下，GPIO通过改变电平来控制外部设备的状态。
输出模式常见的应用场景：-LED控制：将LED连接到GPIO引脚，通过控制GPIO的电平来打开或关闭LED。
-舵机控制：将舵机连接到GPIO引脚，通过控制GPIO的电平来控制舵机的转动方向和角度。
-蜂鸣器控制：将蜂鸣器连接到GPIO引脚，通过控制GPIO的电平来触发蜂鸣器的鸣叫。
GPIO的模式配置需要通过软件编程实现，不同的平台和操作系统有不同的配置方法。
1.引脚选择：选择要配置的GPIO引脚，通常通过引脚编号或名称进行选择。
2.模式选择：选择要配置的模式，即输入模式还是输出模式。
3.状态设置：根据选择的模式，设置相应的状态，如输入模式下的上拉/下拉，输出模式下的高电平/低电平。
GPIO参数配置
GPIO参数配置GPIO（General Purpose Input/Output）是一种通用输入输出接口，可用于连接其他外部设备，如传感器、开关、LED等。
GPIO的参数配置可以通过软件编程进行。
在GPIO的参数配置中，常见的参数包括以下几个方面：1. 输入模式（Input mode）：指GPIO口接收外部信号的方式。
有两种常见的输入模式：上拉输入（pull-up input）和下拉输入（pull-down input）。
上拉输入时，GPIO口通过外部上拉电阻连接至高电平（3.3V或5V），当外部信号为低电平时，表示输入为0；下拉输入时，GPIO口通过外部下拉电阻连接至低电平（0V或地），当外部信号为高电平时，表示输入为12. 输出模式（Output mode）：指GPIO口输出的方式。
有三种常见的输出模式：开漏输出（open drain output）、推挽输出（push-pull output）和高阻态输出（high impedance output）。
开漏输出时，GPIO 口通过开漏晶体管连接至负极（地），输出低电平时，晶体管导通，GPIO 口输出0；推挽输出时，GPIO口通过晶体管连接至电源或地，输出高电平或低电平时，晶体管导通或截止，GPIO口输出1或0；高阻态输出时，GPIO口处于高电阻态，不对外部设备输出电平。
3. 中断模式（Interrupt mode）：指当GPIO口的输入电平发生变化时，触发的中断类型。
中断模式可以分为两种：边沿触发中断和电平触发中断。
边沿触发中断时，中断在输入电平变化的边沿上触发，包括上升沿（rising edge）和下降沿（falling edge）；电平触发中断时，中断在输入电平保持不变时触发。
4. 上拉/下拉电阻（Pull-up/Pull-down resistor）：指通过上拉或下拉电阻来确保GPIO口的输入稳定。
上拉电阻将GPIO口连接至高电平，下拉电阻将GPIO口连接至低电平。
