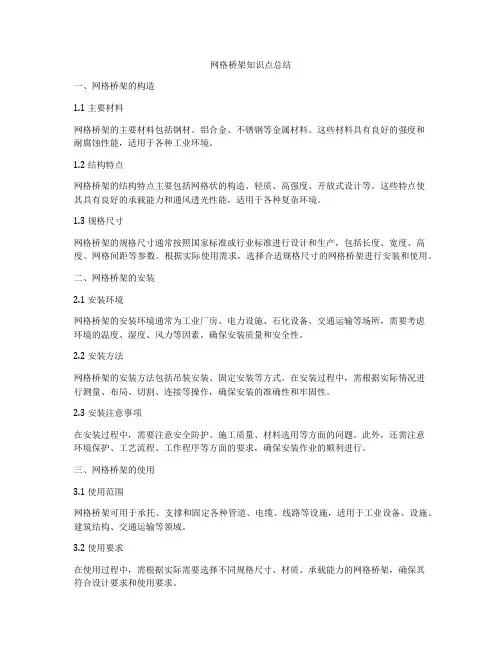

网格桥架知识点总结一、网格桥架的构造1.1 主要材料网格桥架的主要材料包括钢材、铝合金、不锈钢等金属材料。
这些材料具有良好的强度和耐腐蚀性能，适用于各种工业环境。
1.2 结构特点网格桥架的结构特点主要包括网格状的构造、轻质、高强度、开放式设计等。
这些特点使其具有良好的承载能力和通风透光性能，适用于各种复杂环境。
1.3 规格尺寸网格桥架的规格尺寸通常按照国家标准或行业标准进行设计和生产，包括长度、宽度、高度、网格间距等参数。
根据实际使用需求，选择合适规格尺寸的网格桥架进行安装和使用。
二、网格桥架的安装2.1 安装环境网格桥架的安装环境通常为工业厂房、电力设施、石化设备、交通运输等场所，需要考虑环境的温度、湿度、风力等因素，确保安装质量和安全性。
2.2 安装方法网格桥架的安装方法包括吊装安装、固定安装等方式。
在安装过程中，需根据实际情况进行测量、布局、切割、连接等操作，确保安装的准确性和牢固性。
2.3 安装注意事项在安装过程中，需要注意安全防护、施工质量、材料选用等方面的问题。
此外，还需注意环境保护、工艺流程、工作程序等方面的要求，确保安装作业的顺利进行。
三、网格桥架的使用3.1 使用范围网格桥架可用于承托、支撑和固定各种管道、电缆、线路等设施，适用于工业设备、设施、建筑结构、交通运输等领域。
3.2 使用要求在使用过程中，需根据实际需要选择不同规格尺寸、材质、承载能力的网格桥架，确保其符合设计要求和使用要求。
3.3 使用注意事项在使用过程中，需注意安全防护、设备维护、状况监测等方面的问题。
此外，还需定期检查、清理、维修网格桥架，确保其使用性能和安全性。
四、网格桥架的维护4.1 维护方法网格桥架的维护方法包括定期清洁、涂漆防腐、检查更换损坏部件等操作。
在维护过程中，需注意保护环境、预防事故、延长使用寿命等方面的问题。
4.2 维护标准根据相关标准和规定，制定网格桥架的维护标准，包括安全检查、定期维护、周期检测、故障清理等内容，确保其使用的安全性和稳定性。
综合布线系统桥架型式及品种选择
综合布线系统桥架型式及品种选择1)、桥架的分类按组成材料来分：可分为中碳钢、不锈钢、铝合金、玻璃钢的；按样式来分：可分为槽式、梯式、托盘式、网格式的，如下图；2）、桥架选型的依据桥架选型不仅要能满足项目现场线缆敷设的需求及其相关规范的规定，同时还要考虑具体项目现场的安装条件，选用合适类型、合适表面处理工艺的桥架，下面我们就从桥架表面处理工艺以及桥架自身结构的不同探讨一下桥架选型。
A、按桥架表面处理工艺分：电镀锌桥架：适用于一般的环境中，由于造价低廉，现场安装方便，既适用于动力电缆的安装，也适用于控制电缆的敷设，是石油、化工、轻工、电视、电讯等方面应用最广泛的一种桥架；热镀锌电缆桥架：适用于环境较为恶劣的酸碱及潮湿的环境中，耐腐蚀性好、使用寿命长，相对成本稍高；静电粉末喷涂电缆桥架：可以根据塑粉的颜色加工成各种颜色，色泽美观，并可根据使用的环境不同采用环氧塑粉和聚酯粉，使用范围广泛，造型美观大方；不锈钢桥架：高耐蚀不锈钢桥架能适用于各种化工企业的酸、碱型大气重腐蚀介质，不仅使用寿命长，而且美观、易清洁，是其他任何材料桥架产品无法替代的。
铝合金电缆桥架：采用铝合金型材为主要材料加工而成，具有质轻美观，防腐耐用等优点，特别用于高层建筑、现代化厂房使用；玻璃钢桥架：由玻璃纤维增强塑料和阻燃剂及其它材料组成，通过复合模压料加不锈钢屏蔽网压制而成。
由于其所选材料具有较低的导热系数及阻燃剂的加入使产品不仅具有耐火隔热性、自熄性，而且具有很高的耐腐蚀性，同时还具有结构轻、耐老化、安全可靠等优点，在一般环境地区，特别是在沿海监雾地区、高湿度和有腐蚀性的环境中，更能显示出它的优势。
B、按桥架样式来分：槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯级式桥架具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点，特别适用于一般直径大电缆的敷设，特别适用于高、低动力电缆的敷设。
网格式桥架技术规范
网格式桥架技术信息
1、电缆桥架原材料为钢丝，经焊接后成型，最后进行表面处理。
2、表面处理：
（1）电镀锌（DIN EN 12329）适用于室内安装；
（2）热镀锌（DIN EN ISO 1461）锌层厚度在40到60微米之间，适用于室外安装；
（3）不锈钢：304、316Ti。
3、网格式桥架规格：
（1）高度：35mm；
长度：3000mm；
宽度：50mm，100mm，150mm，200mm，300mm；
（2）高度：55mm；
长度：3000mm；
宽度：50mm，100mm，150mm，200mm，300mm；400mm，500mm，600mm；
（3）高度：110mm；
长度：3000mm；
宽度：100mm，200mm，300mm，400mm，500mm，600mm；
4、桥架的每个网格尺寸为50mm×100mm。
5、所有桥架的水平弯通，变径和三通等。
需采用连接件GSV 34和GEV 36加以固定，连接附件的表面处理类型需和电缆桥架相同。
6、桥架可以直接通过自身的卡接或由快速连接件拼接，或者是这些连接件的组合。
7、桥架的安装方式分为屋顶吊装、墙面安装、地板下或电缆沟安装。
支撑件最大安装间隔为2.0m，并且不得超过厂商所规定的电缆桥架最大承载负荷。
8、网格式桥架的安全承载量的测算通过IEC61537的认证。
9、电气连续性：网格式桥架的电气连续性通过IEC 61537测试，在有跨接点处连接电阻应小于等于50mΩ；无接点处连接电阻应小于等于5 mΩ/m。
桥架制作安装工艺工序图解
七、桥架预制
未佩戴护目镜
配件加工本卷须知：放线后开始切割， 切割时候前方不得站人。
配件加工本卷须知：应佩戴护目镜，切割完 后毛刺去除，切割部位损坏的喷塑层 修复和处理
八、桥架安装
桥架安装后复核，本卷须知：检查支架间距 是否合理，支架是否歪斜，桥架是否水平， 此时应注意平安事项是：保证梯子、龙门架 的牢固和稳定，要求作业人员反响要灵活，
局部支架调增；本卷须知：原支 架部位螺栓敲入墙内，同时检查高 度是否按照优化 图纸要求
九、桥架安装调整
局部调平后的桥架，本卷须知：加装防松 螺母。箭头所示部位处理
局部调平后的桥架：本卷须知：弯头部位 设置支架
拼缝位置的间隙要求一致，不得错口和扭曲，注意调整。
十、桥架复核调整
整体直线段用红外线水平仪复核直度， 支架间距
桥架安装完成，直线段效果
拼缝位置均匀无间隙
一、按优化图进行交底与布置
工程召开专题会议讨论桥 架、排水管的安装本卷须知
绘制优化图纸对班组长交底
二、按模板预制支架
预制模板支架后电焊支架; 本卷须知：模板支架必须标 准直角部位设置卡子固 定，一定要核实对角线是否 一致。
校正支架角度；本卷须知： 对称点焊后防止应力变形
三、按模板预制支架
焊完毕后开始焊接；注意事 项：搭接部位缝隙处理良好， 如箭头所示
此处部位设置卡子
平焊部位本卷须知：将支架 点焊在操作平台上后再开始 焊接，冷去后再松开，防止 应力变形，或者制作卡子来 固定待焊接的支架防止焊接 后应力变形。如箭头所示部位
四、支架刷油
此处位置切割后要去毛刺，或者先点焊此 部位，防止应力变形。从下向上看出现缝 隙，影响缝隙。
搭接根部位置注意细节处理，防止 油漆堆积，影响观感。
卡博菲桥架与普通桥架对比

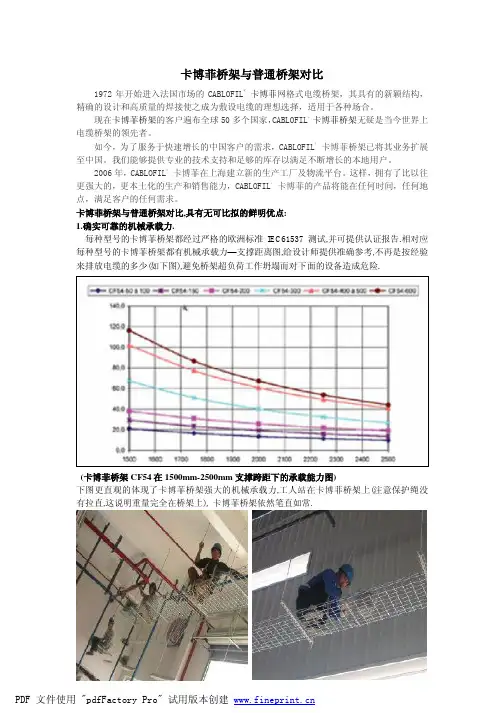

卡博菲桥架与普通桥架对比1972年开始进入法国市场的CABLOFIL®卡博菲网格式电缆桥架，其具有的新颖结构，精确的设计和高质量的焊接使之成为敷设电缆的理想选择，适用于各种场合。
现在卡博菲桥架的客户遍布全球50多个国家，CABLOFIL®卡博菲桥架无疑是当今世界上电缆桥架的领先者。
如今，为了服务于快速增长的中国客户的需求，CABLOFIL®卡博菲桥架已将其业务扩展至中国。
我们能够提供专业的技术支持和足够的库存以满足不断增长的本地用户。
2006年，CABLOFIL®卡博菲在上海建立新的生产工厂及物流平台。
这样，拥有了比以往更强大的，更本土化的生产和销售能力，CABLOFIL®卡博菲的产品将能在任何时间，任何地点，满足客户的任何需求。
卡博菲桥架与普通桥架对比,具有无可比拟的鲜明优点:1.确实可靠的机械承载力.每种型号的卡博菲桥架都经过严格的欧洲标准IEC61537 测试,并可提供认证报告.相对应每种型号的卡博菲桥架都有机械承载力—支撑距离图,给设计师提供准确参考,不再是按经验来排放电缆的多少(如下图),避免桥架超负荷工作坍塌而对下面的设备造成危险.(卡博菲桥架CF54在1500mm-2500mm支撑跨距下的承载能力图)下图更直观的体现了卡博菲桥架强大的机械承载力,工人站在卡博菲桥架上(注意保护绳没有拉直,这说明重量完全在桥架上), 卡博菲桥架依然笔直如常.2.安装快速,节省时间.卡博菲桥架使用专利的快速联接件,无需再拧镙丝,可为客户节省1/3的工程安装时间.3.独特的弯曲方法无须螺丝，快捷、美观相对于普通桥架的弯曲方法, 卡博菲桥架可提供任意弧度的弯曲,不需要特制,工人在现场根据需要自行处理,既可以节省时间,更达到了美观实用的效果.4.分层结构卡博菲桥架独创性的网格方式,使得它更容易实现复杂的分层结构布线,做出来的效果是普通桥架难以实现的,可参考下图.客户从这种清晰的分层结构布线中,更容易对电缆进行管理,并让机房显得更专业更整洁.5.专业的分线板普通桥架下线时只是简单的使电缆弯曲扯下来,这样一来容易造成贵重的数据电缆折断,特别是光纤. 卡博菲桥架设计了专业的分线板,在下线时,使数据线保持一定的弧度,避免过度弯曲,起到了保护数据线的作用,同时保护了客户的投资和工作连续性.6.可靠有效的接地国家标准对桥架接地有明确规定,普通桥架由于桥架结构或其他原因,一般没有进行接地,这使得干扰源容易对在其中的通信数据线干扰,造成不必要的通信错误. 卡博菲桥架设有专门的接地配件,可靠有效的保证通信质量.7.防护盖板卡博菲桥架有专门的防护盖板,可防止对电缆的碰撞,起到保护电缆的作用. 普通桥架无法实现这一功能,通常我们见到的是特制一柜门(如左下图)来保护电缆,这会加大投入,并且延长工期.8.线缆系统及周边生产环境更清洁、卫生、美观卡博菲桥架轻巧灵活,安装效果如下图.整个机房看起来更清洁、卫生、美观,没有了普通桥架笨重压抑感,工作人员更愿意呆在机房里操作.9.提高系统升级和维护的能力卡博菲桥架能够实现任意角度的扭曲,这一特性使得它更容易扩容和更改,对客户系统的升级和维护提供了普通桥架无可比拟的优势,并且卡博菲桥架可以重复使用,保护了客户的投资.10.防火级别：DIN 4102-12 E90这个测试的目的是证实在使用了卡博菲桥架以后，火灾时的电器电路系统能拥有更长的时间,保证人员和设备的组织抢险抢救！测试环境：卡博菲桥架系统，配件以及电缆被安装在一个按照严格要求特制的密封容器内，在1000°C的温度下分别测试30，60，90分钟。
桥架制作安装工艺工序图解课件
整理桥架制作和安装过程中产生的质量证明文件，如合格证、 检验报告、验收记录等。
整理桥架制作和安装过程中的施工记录，如焊接记录、防腐处 理记录、安装施工记录等。
根据验收标准和实际检查结果编写验收报告，对桥架制作和安 装质量进行评价，并提出整改意见。
将验收文件整理归档，建立档案管理制度，方便后续查阅和管 理。
安装现场勘查与环境评估
勘查现场
对安装现场进行实地勘查，了解现场地形、地貌、地质等条件，评估安装难度 和风险。
环境评估
评估安装现场的环境因素，如温度、湿度、腐蚀性等，确定桥架材质和防护措 施。
安装材料及设备清单核对
核对材料清单
根据设计要求，核对桥架、支架、紧固 件等材料的规格、型号、数量等是否齐 全。
安装顺序
按照施工图纸要求，确定 连接件的安装顺序，确保 连接件与桥架之间的配合 紧密可靠。
安装方法
连接件可采用螺栓连接或 焊接等方式固定在桥架上 ，确保连接牢固可靠。
接地跨接处理措施图解
接地跨接重要性
接地跨接是确保桥架系统安全可 靠运行的重要措施，能够有效降 低系统接地电阻，提高系统防雷
性能。
接地跨接方式
桥架制作安装工艺工序 图解课件
CONTENTS 目录
• 桥架制作概述 • 桥架制作工序详解 • 桥架安装前准备工作 • 桥架安装施工图解 • 质量检查与验收标准 • 安全文明施工注意事项
CHAPTER 01
桥架制作概述
桥架定义与分类
桥架定义
用于支撑和固定电缆、管线等设 备的金属结构架。
桥架分类
根据桥架材料和结构特点，选 择合适的焊接方式，如手工电 弧焊、二氧化碳气体保护焊等
。
焊接质量控制
电缆桥架安装施工图
电缆桥架分为槽式、托盘式和梯架式等结构，由支架、托臂和安装附件等组成。
选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。
电缆桥架安装要求示意图
多层电缆桥架安装间距及金属线槽内电缆填充率
电缆梯架组装示意图
电缆梯架规格
电缆梯架引线装置示意图
电缆桥架托臂安装方法
电缆桥架吊装方法1
电缆桥架吊装方法2
电缆桥架吊装方法3
电缆桥架落地安装方法
电缆桥架壁装方法1
电缆桥架壁装方法2
电缆桥架垂直方法1
电缆桥架垂直方法2
金属线槽连接及引线方法
金属线槽穿防火墙安装方法
金属线槽过梁安装方法
电缆桥架与配电盘连接方法
金属桥架与配电盘连接方法
金属线槽垂直安装时电缆（线）固定支架安装方法
电缆桥架穿楼板、穿墙防火安装方法
金属线槽盖板安装方法
电缆在线槽内敷设及线槽跨接地
吊装金属线槽组装示意图。
网格式桥架技术规范
网格式桥架技术信息
1、电缆桥架原材料为钢丝，经焊接后成型，最后进行表面处理。
2、表面处理：
（1）电镀锌（DIN EN 12329）适用于室内安装；
（2）热镀锌（DIN EN ISO 1461）锌层厚度在40到60微米之间，适用于室外安装；
（3）不锈钢：304、316Ti。
3、网格式桥架规格：
（1）高度：35mm；
长度：3000mm；
宽度：50mm，100mm，150mm，200mm，300mm；
（2）高度：55mm；
长度：3000mm；
宽度：50mm，100mm，150mm，200mm，300mm；400mm，500mm，600mm；
（3）高度：110mm；
长度：3000mm；
宽度：100mm，200mm，300mm，400mm，500mm，600mm；
4、桥架的每个网格尺寸为50mm×100mm。
5、所有桥架的水平弯通，变径和三通等。
需采用连接件GSV 34和GEV 36加以固定，连接附件的表面处理类型需和电缆桥架相同。
6、桥架可以直接通过自身的卡接或由快速连接件拼接，或者是这些连接件的组合。
7、桥架的安装方式分为屋顶吊装、墙面安装、地板下或电缆沟安装。
支撑件最大安装间隔为2.0m，并且不得超过厂商所规定的电缆桥架最大承载负荷。
8、网格式桥架的安全承载量的测算通过IEC61537的认证。
9、电气连续性：网格式桥架的电气连续性通过IEC 61537测试，在有跨接点处连接电阻应小于等于50mΩ；无接点处连接电阻应小于等于5 mΩ/m。
网格桥架安装注意事项
网格桥架安装注意事项网格桥架是目前建筑、工业等领域中一种常用的结构支撑材料。
安装网格桥架时需要非常注意以下几个方面：1. 网格桥架的安装前应先严格确认每一步的拼装方式，以免因安装不当而影响其功能及使用寿命。
经过特殊处理的网格桥架在工厂就已经完成了配套钢件及拼装，故在拼装时必须按照设计要求的顺序进行拼装，并重点注意连接处的连接是否紧密、牢固。
2. 安装前需确定网格桥架的尺寸、型号及数量，以免安装的时候出现齐套问题，从而导致工程延误。
同时，还需做好收取材料与设备安全的措施，以避免工情时间损失过多。
3. 安装前要确认基础的平整程度，避免因基础不平整导致桥架安装不到位而影响结构的稳定性。
可以采用专业的仪器进行测量，将不平的地方进行填坑、压实或抹平，以确保网格桥架的放置位置平稳。
4. 安装网格桥架的时候需留意周围环境的安全问题，以免因为大风、暴雨等突发状况导致施工安全事故。
在安装前还应对施工现场进行分析，确定安装的顺序、路线（搭景机房、消防等设备）、周围安全措施(如避免高空坠物等），并落实好安全生产措施。
5. 安装时需注意立杆的安装位置和方向，同时也需确认立杆、横杆之间的连接方式，如是否采用螺栓连接、现场焊接等。
需要特别注意的是，在跨度较大的桥架上，立杆的设置需特别谨慎，以避免因立杆设置不当而导致整个桥架结构的崩塌。
6. 安装过程中还应注意材料的保护问题，将所有配套材料做好存储，避免其受潮或受损，并且在操作过程中要严格执行操作规程，避免人为保护差、强行施工等行为导致材料受损。
7. 安装完成后，需对整个网格桥架的稳定性进行测试，并且在后续的使用中，要进行按照要求的维护，加固及更新，以确保其结构的完整性和正常运行。
总之，安装网格桥架是一个细致而繁琐的过程，在进行安装前需要对场地及其周围环境进行全面的分析，并按照施工要求的标准进行安装，以确保整个网格桥架结构的安全性、可靠性和长期使用寿命。
网格桥架安装流程
网格桥架安装流程以下是更口语化的网格桥架安装流程：1. 准备工作看图纸：仔细瞧瞧设计图纸，确认网格桥架的材质、大小、数量这些参数跟实际需要对不对得上。
现场摸底：到要装桥架的地方实地看看，了解那里的环境、有什么障碍物、预留的孔洞在哪儿，确保装桥架的条件没问题。
清点物资：查查网格桥架、配件（像连接件、卡扣、支撑杆、膨胀螺丝这些）、接地材料、工具等都全不全，有没有坏的。
清理场地：把安装的地方打扫干净，地面平平的，没杂物，墙或天花板上别有碍事的东西。
2. 定点划线规划路线：根据图纸和现场情况，规划好桥架怎么走、吊挂点在哪、转弯处在哪，尽量避开障碍物。
做标记：拿粉笔、墨斗等工具，在地上、墙上或天花板上准确地标出桥架固定点、连接点、支撑杆的位置。
3. 安装支撑和固定件地面装支撑：选好地上的支撑杆或蜘蛛扣，用膨胀螺丝牢牢地钉在地上。
注意支撑杆要摆平，间距合适能承受重量。
墙上或天花板装固定件：用专业的支架、吊架或抗震支架，按照画好的线装上去，确保支架稳稳的，跟建筑结构连得牢。
要是沿着天花或管道支架装，记得跟它们连好。
4. 桥架拼接和安装桥架拼起来：按设计长度，用连接件把网格桥架一段段拼接好，接口处要紧实、平直。
需要拐弯的地方，用专门的弯头或现场折弯处理。
把桥架装上：把拼好的桥架按照之前规划好的路线，放在支撑件或固定件上，用扣片、卡扣等东西把它固定牢。
记住桥架要保持水平或竖直，连接处要在跨距的1/4处。
5. 接地和防护接地处理：按照规定，金属电缆桥架和支架得接地。
如果是非镀锌桥架，两端接上铜芯接地线；镀锌桥架的话，确保连接板两端的螺丝拧紧了。
防静电、防火：根据项目需要，可能还要装防静电接地装置或防火材料，保证桥架系统的安全。
6. 布线和固定理线：按照电线类型、电压等级、走向，把电线整齐地放进桥架里，别交叉乱堆。
固定电线：按规定，水平放线每隔约2米固定一次，垂直放线每隔约1.5米固定一次。
用线夹或其他专门的固定器，让电线在桥架里稳住不动。
桥架安装细部做法图文解析
桥架安装细部做法图文解析跨接表识，弯曲度一致：桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。
镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓（强标）。
至于支架的接地，就是把支架与桥架连接处固定刮漆就可以（或是抓垫）。
接地线最小截面不小于4平方米。
金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接。
跨接线压线处细部做法，如下：注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置；不能用连接螺栓固定跨接线。
螺栓的个数；压接位置，如下：破漆压接不够规范，没弹簧垫及平垫，如下：错误的压接，顺序不对，如下：重要房间桥架的接地，如下：母线防火泥封堵：电井内桥架接地及表识，如下：桥架的安装：横平竖直，弯头处要平缓。
当桥架分层时，最好用组合架。
桥架内部要加设防火封堵或加设防火包。
钢制30米，铝合金及塑料的15米要加伸缩节。
过建筑物变形缝处（伸缩缝、沉降缝）加补偿装置。
桥架的支架间距一般要求水平的为1.5-3米，垂直的为2米一个。
螺母位于桥架的外侧。
当支架与铝合金桥架连接时，注意防电化措施。
注意转弯处支架的设置。
配电室大型桥架要采用可调式组合支架大型工程桥架弯曲度要一致，如下：三通变径使用合理，如下：桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一挡水罩，如下：桥架提早做在上，如下：漂亮的桥架支墩，如下：强调点：梯式节镀锌金属桥架本体除了连接板用不少于2个防松垫圈来跨接外，桥架也应不少于2处与接地干线相连接，同时需单设接地干线与所有支架可靠相连接来达到可靠接地。
南方地区一般做接地扁铁跟桥架一起。
建筑工程鲁班奖赏析建筑工程鲁班人交流每日精选，晚间发布寓学于乐，共同进步↓长按识别，加入联盟↓。
电缆桥架安装施工图
电缆桥架分为槽式、托盘式和梯架式等结构，由支架、托臂和安装附件等组成。
选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。
电缆桥架安装要求示意图
多层电缆桥架安装间距及金属线槽内电缆填充率
电缆梯架组装示意图
电缆梯架规格
电缆梯架引线装置示意图
电缆桥架托臂安装方法
电缆桥架吊装方法1
电缆桥架吊装方法2
电缆桥架吊装方法3
电缆桥架落地安装方法
电缆桥架壁装方法1
电缆桥架壁装方法2
电缆桥架垂直方法1
电缆桥架垂直方法2
金属线槽连接及引线方法
金属线槽穿防火墙安装方法
金属线槽过梁安装方法
电缆桥架与配电盘连接方法
金属桥架与配电盘连接方法
金属线槽垂直安装时电缆（线）固定支架安装方法
电缆桥架穿楼板、穿墙防火安装方法
金属线槽盖板安装方法
电缆在线槽内敷设及线槽跨接地
吊装金属线槽组装示意图。
开放式网格桥架
开放式网格桥架
首先，开放网格式桥架让所有的线缆都根根可见，可以全面管控布线工程的质量，日后万一发生故障，也能快速确定问题线缆并采取相应措施且因线缆自然通风散热，热量不会聚集，可以使用截面积更小的电缆，从而降低电缆采购成本
其二，开放网格式桥架允许从任意点出线，可以很方便的和各种机器设备连接起来，能随意更改出线点;而且它轻便灵活，可以装在生产设备的顶上、底下、周边，可以轻松的游走于各种器械中间，顺着生产线、装配线安装。
第三、经久耐用、安全牢固。
网格式桥架是由高品质的钢丝焊接而成，是全球通过测试最多的桥架，以最轻的自重为用户提供最强的承载性能，。
除了电镀锌和热镀锌的表面处理，网格桥架和附件还提供高品质经去污处理的304L和316L 不锈钢系列，经盐雾测试后表面，其使用寿命是未经处理的不锈钢的三到四倍，即使在严苛的环境下也能保证长期的耐用性。
第四、防火性能强-- 在1000摄氏度的高温下也可保持90分钟，保护桥架的安全
第五、网格桥架可以用于各种安装方式，而且不需要各种特殊定制的部件如折弯、三通、四通、变径等等。
这些特殊部件都可以在施工现场采用直段桥架利用简单工具(剪钳)直接做成，帮助用户减短设计和安装时间。
此外，这种新式的结构还可以更好的管控线缆，将来维护和升级的时候也很简便，比传统桥架至少节约
1/3的安装时间。
网格式桥架还有一些自己创新独特的地方，比如它的快速安装系统，直接卡接支架和桥架;专利的快速连接件，两个桥架能不用螺丝螺帽而快速连接，这些都能帮助缩短安装时间，让工程及时完工。
机房网格桥架安装方式 网格桥架配件选择要注意几个点
机房网格桥架安装方式网格桥架配件选择要注意几个点
弱电机房内新尚品网格桥架的安装主要有以下几种方式：
1.吊顶式安装：将新尚品网格桥架悬挂在吊顶下面，用钢钩或吊卡固定，适用于吊顶高度较高的场所。
2.墙壁式安装：将新尚品网格桥架直接安装在墙上，适用于机房较小的情况。
3.地面式安装：直接将网格桥架安装在地面上，可减小吊顶的压力，适用于机房高度较低的情况。
在选择网格桥架配件时，需要注意以下几个点：
1.配件质量：配件需要与网格桥架材质相同，质量也要符合国家相关标准。
2.配件规格：配件需要选择与网格桥架相匹配的规格，如接头、支架等。
3.适用范围：不同的配件适用于不同的场所，需要按照实际需要进行选择。
4.安装方式：不同的配件有不同的安装方式，需要根据具体情况进行选择。
5.品牌信誉：选择新尚品产品可以保证产品的质量和使用寿命。
综上所述，网格桥架的安装方式和配件选择需要根据实际需要进行综合考虑，确保安全可靠、经久耐用。
如果想要了解更多关于走线架网格桥架光纤槽道机柜冷热通道系统等，请联系新尚品—董淼亮。
桥架及其分类
桥架及其分类桥架是一种常见的建筑结构，用于支撑和连接各种管线、电缆和设备。
它可以在建筑物内部或外部进行安装，为管线提供稳定的支撑和保护。
桥架的分类主要根据其材料、形状和用途进行。
一、根据材料分类1. 金属桥架：金属桥架是最常见的一种桥架，常用的材料包括钢、铝等。
金属桥架具有优良的承重能力和耐久性，在工业和商业建筑中广泛应用。
2. FRP桥架：FRP桥架采用玻璃纤维增强塑料制成，具有较高的强度和耐腐蚀性能。
它通常用于需要抗腐蚀的环境，如化工厂和海洋工程。
3. PVC桥架：PVC桥架采用聚氯乙烯制成，具有良好的绝缘性能和耐腐蚀性能。
它通常用于电力线路和通信线路的绝缘保护。
二、根据形状分类1. 槽式桥架：槽式桥架是一种常见的金属桥架，其横截面呈槽状。
槽式桥架可以方便地安装和维护管线，广泛应用于建筑、工业和交通领域。
2. 梯形桥架：梯形桥架的横截面呈梯形，具有较大的承载能力。
梯形桥架常用于承载较重的管线和设备，如电力线路和机械设备。
3. 网格桥架：网格桥架由金属杆件和连接件组成，形成网状结构。
网格桥架具有较轻的重量和较高的强度，适用于大跨度和大荷载的情况。
三、根据用途分类1. 电力桥架：电力桥架用于支撑和保护电力线路，通常安装在建筑物的天花板或墙壁上。
电力桥架可以承载较大的电流和重量，并保证电力线路的安全运行。
2. 通信桥架：通信桥架用于安装和保护通信线路，如电话线路、网络线路等。
通信桥架可以有效地管理和维护通信线路，确保通信设备的正常运行。
3. 管道桥架：管道桥架用于支撑和保护各种管道，如给水管道、排水管道等。
管道桥架可以方便地安装和维修管道，保证管道系统的正常运行。
桥架是一种重要的建筑结构，用于支撑和连接各种管线、电缆和设备。
根据材料、形状和用途的不同，桥架可以分为金属桥架、FRP 桥架、PVC桥架、槽式桥架、梯形桥架、网格桥架、电力桥架、通信桥架和管道桥架等多种类型。
这些桥架在各个领域发挥着重要的作用，为建筑物提供了稳定和可靠的支撑，保证了管线和设备的正常运行。
电缆桥架图样(现代)
∙光纤槽道∙热镀锌电缆桥架∙钢网式桥架∙网格型桥架∙桥架接地线∙防腐附锌漆桥架∙防火漆桥架∙静电喷涂电缆桥架∙热浸塑电缆桥架∙电缆竖井桥架∙电缆沟桥架∙机房走线架∙防火阻燃电缆桥架∙电镀锌桥架∙桥架专用螺栓∙扁钢走线架U型钢走线架CT数控走线架效果图多孔U 型钢走线架是本厂针对电信、移动、联通、网通、铁通等电信运营商机房、机站开发的专用产品。
它既有布线管理作用，又有支撑全部缆线重量的功能。
是光缆、五类线、电线、电缆、管缆架设达到标准化的必要工程用具。
本产品符合信息产业部要求，为全开放式裸架。
主材选用优质钢板表面喷塑或热镀锌（室外用），具有承重量大，外观大方，耐腐蚀等特点。
适用于水平、垂直及多层分离布放线场合。
结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现 ― 三线 ‖ 分离。
走线架的安装尺寸可由用户根据通信机房实际情况灵活设计确定。
多孔U 型钢走线架特点：（1） 走线架宽度 200mm- 1000mm 。
（2） 每米平均承重 300KG 以上。
（3） 分单层；双层；三层等 ；及宽上层挂窄下层。
（4）搁条间隔可调；一般 250mm —330mm; 吊挂间隔 1.5m —2m 。
（5）列架可采用通用件现场组装，外形美观。
（6）无须打孔，无须专用工具，大量节省劳动力和施工时间。
（7）表面喷塑颜色可选； 表面热镀锌后在室外用，可靠 耐腐蚀 。
（8）可吊顶安装，地面支撑安装，也可作为爬梯使用。
U 型钢走线架SUG-01C-400走线架对接安装示意图走线架龙门架吊装安装示意图L –支架SUG-03C 走线架直接安装示意图走线架直接吊装安装示意图直连片SUG-02C玻璃钢电缆桥架也叫复合环氧树脂桥架有机玻璃钢桥架拉挤玻璃钢桥架阻燃玻璃钢桥架玻璃钢电缆桥架是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
玻璃钢电缆桥架与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达6米，甚至更长）、切割方便、不需维护等优越性、强度高、绝缘性能好、耐化学腐蚀等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网格桥架墙装支架—三角板墙装支架
• 三角板墙装支架 WBK
• 用于：用于网格桥架的侧墙安装 适合：3.5mm到6.0mm的丝杆，网格桥架的宽度从100900mm 包括：独立件x1（配套的螺丝螺母可选） 特点：支撑强度大，适合所有宽度的网格桥架
网格桥架其他配件—下线板
• 下线板 CGD
• 用于：网格桥架上线缆的引出 适合：3.5mm到6.0mm的丝径，宽度为150mm 以上的网 格桥架 包括：独立件*1 特点：保证电缆引出的弧度，安装方便，可随时增加
网格桥架吊装件—挂钩
• 挂钩 HKS
• 用于：网格桥架的悬挂安装 适合：3.5mm-6.0mm的丝径，网格桥架宽度不大于 300mm 包括：独立件*1 特点：轻巧、方便、成本低
网格桥架吊装件—50吊钩
• 50吊钩 THR
• 用于：50mm宽度网格桥架的悬挂安装 适合：3.5mm-6.0mm的丝径的网格桥架，网格桥架宽度 等于50mm 包括：独立件*1（可选配丝杆和螺母） 特点：轻巧、方便、成本低
网格桥架固线器—塑料固线器
• 塑料固线器 CFT-ABS
• 用于：数据电缆的分层固定 适合：固线器适用于5mm-6mm直径的电缆 包括：固线器*1片 特点：整理电缆，美观大方
网格桥架固线器—铝合金固线器
• 铝合金固线器 CFB-AL
• 用于：数据电缆的分层固定 适合：#6固线器适用于5mm-6mm直径的电缆 包括：固线器*1片，M4加厚螺母*2 特点：整理电缆，美观大方
网格桥架连接件—卡扣
• 卡扣 KK34
• 用于：1.两片网格桥架直段的链接；2.转弯处的固定 适合：4.0mm-6.0mm的丝径网格桥架 包括：上卡扣*1、下卡扣*1、M6*20马车螺栓*1、M6法兰 螺母*1 特点：1.有较好的连接强度；2.通用性好
网格桥架连接件—加强条
• 加强条 CSB
• 用于：两个网格桥架直段的连接 适合：3.5mm-6.0mm的丝径网格桥架 包括：BAR*1、上卡扣*3、M6*20马车螺栓*3、M6法兰螺 母*3 特点：有很高的连接强度
网格桥架地装支架—50地装支架
• 50地装支架 50FSD
• 用于：用于宽度50mm的网格桥架的地面安装或机柜顶部 安装 适合：3.5mm-6.0mm的丝径网格桥架，网格桥架宽度=50mm 包括：独立件*1（可选配膨胀螺母货螺栓螺母） 特点：轻巧、方便
网格桥架地装支架—蜘蛛扣
• 蜘蛛扣 SPB
• 用于：用于网格桥架的地面安装 适合：3.5-6.0的丝径，网格桥架宽度从100mm到600mm 包括：独立件*1（可选配膨胀螺母或螺栓螺母） 特点：轻巧、方便
网格桥架其他配件—全铜接地
• 全铜接地 EHB
• 用于：网格桥架的接地 适合：1.A型适合3.5mm到5.0mm的丝径，所有宽度的网
格桥架;2.B型型适合5.0mm到6.0mm的丝径，所有宽度的网格桥架
包括：独立套件*1 特点：接地美观、接触性好
网格桥架其ห้องสมุดไป่ตู้配件—中心压板
• 中心压板 CHD
• 用于：用于网格桥架与机械设备、地面直接固定 适合：适合4mm到6mm的丝经 包括：独立套件*1 特点：安装方便、美观
网格桥架吊装件—蜘蛛扣
• 蜘蛛扣 SPB
• 用于：100mm宽度网格桥架的悬挂安装 适合：3.5mm-6.0mm的丝径的网格桥架，网格桥架宽度 等于100mm 包括：独立件*1（可选配丝杆和螺母） 特点：轻巧、方便、成本低
网格桥架地装支架—机柜支架
• 机柜支架 EFS
• 用于：用于在地面或机柜顶部安装网格桥架，高度可以根据客 户要求定制。 适合：100mm-600mm宽度的网格桥架，支撑高度为120mm或定制 包括：横档*1、支撑脚*2、紧固件1套 特点：整齐大方，承重好
网格桥架地装支架—Ω地装横档
• Ω地装横档 ΩBR
• 用于：地面上网格桥架的安装 适合：3.5-6.0的丝径 包括：独立件*1（可选配膨胀螺母或螺栓螺母） 特点：1.最普遍的安装方式；2.美观大方
网格桥架墙装支架—L型墙装支架
• L型墙装支架 LWB
• 用于：用于网格桥架的侧墙安装 适合：3.5mm到6.0mm的丝径，网格桥架的宽度从 100mm-300mm 包括：独立件x1（配套的螺丝螺母可选） 特点：美观、节省空间
网格桥架工程案例—效果图
网格桥架工程案例—效果图
• 安平县焱华丝网制品有限公司位于美丽的丝网之乡-安平县，依托发达的 地区经济和便利的交通运输条件，公司为国内外客户提供优质的产品和 服务，电镀锌网格桥架、热镀锌网格桥架、不锈钢网格桥架及网格桥架 配件为焱华通信的主要生产产品。钢网桥架/网状桥架/网式桥架/网格桥 架远销世界各地。 • 经过多年的探索和发展，焱华已成为国内领先的网格桥架产品的专业制 造商和服务提供商。作为专业网格桥架制造商，我们能为客户提供适合 各种环境下应用的产品，并提供全面的解决方案。我们能提供各种规格 的产品和适合各类场合安装的配件，同时也能按客户的要求定制特殊规 格的产品。如果您是最终用户，我们能为您提供最放心的服务；如果您 是经销商，我们能为您提供最有竞争力的价格；如果您是设计部门，我 们能为您协同设计最佳方案...
网格桥架固线器—钢塑固线器
• 钢塑固线器 CF-GS
• 用于：动力电缆的分层固定 适合：固线器适用于11mm-60mm直径的电力电缆或光缆 包括：固线器*1片，塑料垫层*n 特点：整理电缆，安装牢固
网格桥架配件安装—效果图
网格桥架配件安装—效果图
网格桥架配件安装—效果图
网格桥架工程案例—效果图
网格桥架其他配件—闷盖
• 闷盖 TTR
• 用于：网格桥架尾端的封闭 适合：3.5mm到6.0mm的丝径，所有宽度的网格桥架 包括：独立套件*1 特点：安装方便
网格桥架其他配件—盖板
• 盖板 CVR
• 用于：网格桥架顶部覆盖、防尘 适合：3.5mm到6.0mm的丝径，所有宽度的网格桥架 包括：独立套件*1 特点：安装方便
网格桥架连接件—转弯加强条
• 转弯加强条 CSB
• 用于：T型转弯件、十字型连接的制作 适合：3.5mm到6.0mm的丝径 包括：BAR*1、上卡扣*4、M6*20马车螺栓*4、M6法兰螺 母*4 特点：1.有很高的连接强度；2.固定方便
网格桥架吊装件—Ω横档
• Ω横档 ΩBR
• 用于：天花板下网格桥架的吊装 适合：3.5mm-6.0mm的丝径 包括：独立件*1（可选配丝杆及螺母、膨胀等附件） 特点：1.最普遍的安装方式；2.美观大方
网格式桥架安装配件合集
经过多年的探索和发展，焱华已成为国内领先的网格桥架产品的专业 制造商和服务提供商。作为专业网格桥架制造商，我们能为客户提供 适合各种环境下应用的产品，并提供全面的解决方案。我们能提供各 种规格的产品和适合各类场合安装的配件，同时也能按客户的要求定 制特殊规格的产品。如果您是最终用户，我们能为您提供最放心的服 务；如果您是经销商，我们能为您提供最有竞争力的价格；如果您是 设计部门，我们能为您协同设计最佳方案...
网格桥架墙装支架—蜘蛛扣
• 蜘蛛扣 SPB
• 用于：用于网格桥架的侧墙安装 适合：3.5mm-6.0mm的丝径,网格桥架的宽度从50mm200mm 包括：独立件*1（可选配膨胀螺母或螺栓螺母） 特点：轻巧、方便
网格桥架墙装支架—C型钢三角档支架
• C型钢三角档支架
• 用于：用于网格桥架的侧墙安装 适合：3.5mm-6.0mm的丝径，网格桥架宽度从400mm900mm 包括：独立套件*1，压紧片组件*3 特点：支撑强度大，适合大宽度的网格桥架墙装
