网格桥架是否可以完全替代传统桥架(图解)
网格桥架与铝合金走线架对比分析PPT
优势二，网格桥架性价比高
价格方面：铝合金价格相对较高，网格桥架与铝合金走线架 相比价格上还是有一些优势的。网格桥架不同的配置，会有 不同的配件，就会有不同的价格。所以价格上比较灵活，而 铝合金走线架安装方式比较单一，价格比较高。
优势三，网格桥架自身负载较小
自身重量，自荷载：铝合金走线架的重量要比网格桥架重一些，会给 机房机柜带来相对多一点的荷载。而网格桥架自身重量较铝合金走线 架小，日积月累对机房和机柜损伤也小。这样机房维护的费用就少， 对业主来说是性价比最高的选择。
优势四，网格桥架国外使用普遍
国际趋势：目前国外已经普遍使用网格桥架，像国 外机房布线大企业艾默生，罗格朗，可口可乐，西 门子，等等都是用网格桥架的。国内近几年也开始 流行使用网格桥架了。这是一种国际趋势。能更好 的与国际接轨，提升机房品质，使用网格桥架是很 有必要的。使用网格桥架使机房变得高大上，与国 际接轨，让它成为地区的典范。
优势五，网格桥架国内开始流行
国内对网格桥架的使用：目前国内很多大项目都是 使用网格桥架，这已经是一种趋势。比如（以下项 目均为使用纬诚品牌桥架的项目）广州顺丰总部机 房项目，亚洲最大的IDC数据机房——中国电信云 计算内蒙古信息园项目，金华市财政局项目等等， 就湖南来说，湖南的项目使用网格桥架的也很多， 比如，湖南怀化电业局项目，湖南益阳赫山区学府 路城市学院项目，湖南株洲茶陵交警大队机房项目， 湖南益阳电业局项目，湖南常德火车站项目，常德 机场项目，湖南湘泉药业机房项目，长沙县电信大 楼机房项目等等。
铝合金走线架与网格桥架对比
优势二，网格桥架性ቤተ መጻሕፍቲ ባይዱ比高
优势三，网格桥架自身负载较小
优势四，网格桥架国外使用普遍
优势五，网格桥架国内开始流行
电缆网格桥架和普通桥架区别_桥架厂家讲解
电缆网格桥架和普通桥架区别_桥架厂家讲解网格桥架与传统桥架不同：(1)系统升级和维护能力得到加强，为升级留出了空间。
(2)在综合布线系统中可灵活应用，适用于布线桥架的上下走线。
(3)线路和设备大修迅速、安全。
(4)节省了昂贵的二次重复投资。
(5)自重只有传统桥架的五分之一。
(6)比传统桥架架节省安装时间2/3。
(7)布线系统和周围的生产环境更加干净、卫生、美观。
(8)网状机构使散热更佳，有效延长电缆的使用寿命。
网格桥架式有什么优点？(1)网格桥架式开放式使所有线缆均根部可见，对布线工程质量要求较高，一旦出现故障，可迅速查明问题线缆并采取相应措施。
而且由于电缆自然通风散热，热量不会积聚，可采用截面积较小的电缆，从而降低了电缆采购成本。
(2)网格桥架可由任意点起，与各种机械设备方便地连接，也可任意改变出线点；安装轻巧灵活，可装在生产设备的顶上、下面、周围，可游动于各种器械之间，沿生产线、装配线轻松安装。
(3)桥架的使用寿命长，安全可靠。
网格桥架采用高质量的线材焊接而成，是世界上通过试验最多的桥架，以最轻的自重向用户提供最强的承载能力。
网格桥架承载力(3米中间无支撑)至少172公斤。
除表面处理外，如镀锌、热镀镀和喷塑外，网格桥架及附件还提供了高质量的去污处理304不锈钢系列，经盐雾试验表面，其使用寿命是未经过处理不锈钢的3-4倍，即使在恶劣的环境下也能保证长期使用。
(4)耐火性能强–在1000摄氏度高温下也能维持90分钟，以保护桥架安全。
(5)安装灵活方便，检修方便–网式桥架产品可现场自由制作各种弯头，三通、四通等，大大缩短了安装时间，网式桥架快速安装系统，如：快速连接片和快带式连接扣，两个桥架直节可以快速连接，不用螺丝盖，比传统桥架至少节省1/3的安装时间，让工程按时完成。
网格桥架知识点总结
网格桥架知识点总结一、网格桥架的构造1.1 主要材料网格桥架的主要材料包括钢材、铝合金、不锈钢等金属材料。
这些材料具有良好的强度和耐腐蚀性能，适用于各种工业环境。
1.2 结构特点网格桥架的结构特点主要包括网格状的构造、轻质、高强度、开放式设计等。
这些特点使其具有良好的承载能力和通风透光性能，适用于各种复杂环境。
1.3 规格尺寸网格桥架的规格尺寸通常按照国家标准或行业标准进行设计和生产，包括长度、宽度、高度、网格间距等参数。
根据实际使用需求，选择合适规格尺寸的网格桥架进行安装和使用。
二、网格桥架的安装2.1 安装环境网格桥架的安装环境通常为工业厂房、电力设施、石化设备、交通运输等场所，需要考虑环境的温度、湿度、风力等因素，确保安装质量和安全性。
2.2 安装方法网格桥架的安装方法包括吊装安装、固定安装等方式。
在安装过程中，需根据实际情况进行测量、布局、切割、连接等操作，确保安装的准确性和牢固性。
2.3 安装注意事项在安装过程中，需要注意安全防护、施工质量、材料选用等方面的问题。
此外，还需注意环境保护、工艺流程、工作程序等方面的要求，确保安装作业的顺利进行。
三、网格桥架的使用3.1 使用范围网格桥架可用于承托、支撑和固定各种管道、电缆、线路等设施，适用于工业设备、设施、建筑结构、交通运输等领域。
3.2 使用要求在使用过程中，需根据实际需要选择不同规格尺寸、材质、承载能力的网格桥架，确保其符合设计要求和使用要求。
3.3 使用注意事项在使用过程中，需注意安全防护、设备维护、状况监测等方面的问题。
此外，还需定期检查、清理、维修网格桥架，确保其使用性能和安全性。
四、网格桥架的维护4.1 维护方法网格桥架的维护方法包括定期清洁、涂漆防腐、检查更换损坏部件等操作。
在维护过程中，需注意保护环境、预防事故、延长使用寿命等方面的问题。
4.2 维护标准根据相关标准和规定，制定网格桥架的维护标准，包括安全检查、定期维护、周期检测、故障清理等内容，确保其使用的安全性和稳定性。
网格桥架的特点,网格桥架在机房中的应用
网格桥架的特点
美观新尚品网格桥架工艺精细，线缆完全可见，施工时线缆顺序布置，整个系统在安装完毕后非常美观。
同时，新尚品可以根据客户的要求提供不同颜色的桥架（表面喷塑处理）。
洁净新尚品网格桥架开放式线性的桥架，灰尘不容易堆积，便于清理和打扫，可以有效的防止老鼠等对线缆产生破坏的动物在桥架上久待，感官上非常的整洁和整齐，一些对整洁度要求比较高的厂房都会考虑采用这种桥架的。
安全新尚品网格桥架钢丝采用斜角切边设计，防止电缆在安装时不被划伤，同时有效保护施工人员安全。
快捷、灵活再也不会耽误工程进度，省时设计。
新尚品网格桥架提供的解决方案具有无与伦比的灵活性，可以减少多达50%的设计和安装时间，新尚品网格桥架安装可根据现场情况灵活应变。
安全、可靠新尚品网格桥架应用广泛，通过世界上多项认证测试。
耐用新尚品网格桥架基材及表面处理使其适应各种恶劣的应用环境。
坚固新尚品网格桥架其独特的结构，焊接牢固，重量轻，强度高。
易于维护和管理新尚品网格桥架的开放式结构和各种快装配件系统使桥架的维护和升级更容易。
保证电缆性能新尚品网格桥架的结构充分保护线缆，而且良好的通风性能，可以保障线缆的信号传输质量。
环保新尚品网格桥架产品是100%环保产品。
资源消耗少、无毒副产品。
机房建设实施方案【技术标】
机房建设实施方案一、机房现有设备外迁机房建设应首先将原机房设备进行迁移，将本机房进出门外侧缓冲区作为临时设备安置地点，搭建临时性的机房环境，包括供电、空调等设备，满足设备正常运行的基础条件，进行设备迁移。
设备迁移应首先对原有线路进行充分的考察，合理规划设备摆放，将路由交换安全以及配线部分，迁移至临时安置点；电话部分保留至原机房内，做好设备、线缆、机柜防尘及安全保护。
设备迁移前，制定详尽的进度计划，报建设单位审核同意后实施，同时与建设单位充分沟通，尽量一次迁移成功，减少断网次数和缩短断网时间，所有迁移工作应保障原有业务和系统的正常进行，将机房建设对现有工作的影响降到最低。
二、机房基础装修原机房装修，采用矿棉吸音板吊顶，普通防静电地板，空间布局过于紧凑，不利于扩展，感觉比较压抑，随着业务的不断增加，地板下线路交叉混乱。
新建机房将按照IDC机房标准建设，依据设计规划，结合项目整体施工进度计划，将原有机房设备机柜等迁移临时安置点后，提供机房装修作业环境，在具备装修改造条件的基础上，本机房装修大致分两步，第一步完成原有吊顶、地板、墙面等拆除工作，第二步进行机房整体装修。
(一)机房拆除机房拆除工作具体包括如下：●拆除原有机房吊顶，包括照明灯具、轻钢龙骨、吊丝等；●拆除地面原有防静电地板，包括地板、支架等；●拆除原有机房入户防盗门、门窗套口；●拆除吊顶内两组空调风机和两组空调管路，并进行相应管路的封堵，本工作需要协调原施工单位配合进行。
(二)机房装修（1）OA活动地板及地板覆面材料铺设OA活动地板是一种新型的楼面建筑材料，是为方便现代化办公搂面、办公房间的网络线路扩充而设计的一种地面装饰方法。
解决了传统楼面、墙体内预埋布线而产生的许多令设计师头痛的难题。
适应了智能化楼宇中信息自动化技术对所处环境的特定要求，使得各项操作系统和控制系统有效联系在一起，办公自动化高，场所更加舒适、整洁、美观、高效、便利、灵活，尤其适用于网络中心机房空调下送风的应用。
电缆桥架你真的能认全吗？一分钟看图片带你了解桥架!

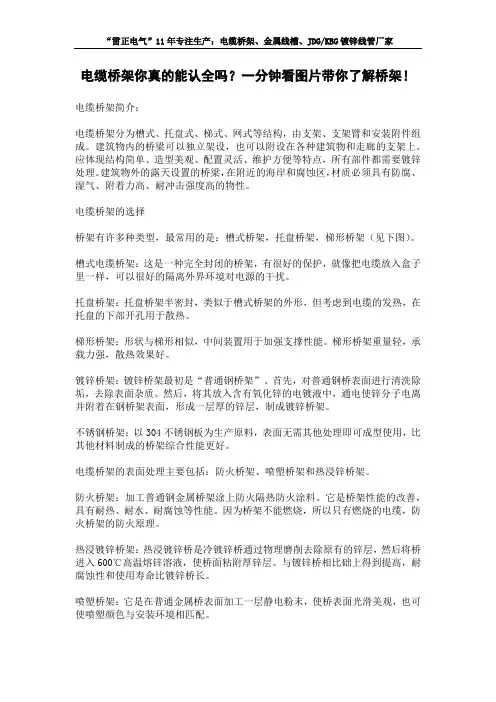

电缆桥架你真的能认全吗？一分钟看图片带你了解桥架！电缆桥架简介：电缆桥架分为槽式、托盘式、梯式、网式等结构，由支架、支架臂和安装附件组成。
建筑物内的桥梁可以独立架设，也可以附设在各种建筑物和走廊的支架上。
应体现结构简单、造型美观、配置灵活、维护方便等特点，所有部件都需要镀锌处理。
建筑物外的露天设置的桥梁，在附近的海岸和腐蚀区，材质必须具有防腐、湿气、附着力高、耐冲击强度高的物性。
电缆桥架的选择桥架有许多种类型，最常用的是：槽式桥架，托盘桥架，梯形桥架（见下图）。
槽式电缆桥架：这是一种完全封闭的桥架，有很好的保护，就像把电缆放入盒子里一样，可以很好的隔离外界环境对电源的干扰。
托盘桥架：托盘桥架半密封，类似于槽式桥架的外形，但考虑到电缆的发热，在托盘的下部开孔用于散热。
梯形桥架：形状与梯形相似，中间装置用于加强支撑性能。
梯形桥架重量轻，承载力强，散热效果好。
镀锌桥架：镀锌桥架最初是“普通钢桥架”。
首先，对普通钢桥表面进行清洗除垢，去除表面杂质。
然后，将其放入含有氧化锌的电镀液中，通电使锌分子电离并附着在钢桥架表面，形成一层厚的锌层，制成镀锌桥架。
不锈钢桥架：以304不锈钢板为生产原料，表面无需其他处理即可成型使用，比其他材料制成的桥架综合性能更好。
电缆桥架的表面处理主要包括：防火桥架、喷塑桥架和热浸锌桥架。
防火桥架：加工普通钢金属桥架涂上防火隔热防火涂料。
它是桥架性能的改善，具有耐热、耐水、耐腐蚀等性能。
因为桥架不能燃烧，所以只有燃烧的电缆，防火桥架的防火原理。
热浸镀锌桥架：热浸镀锌桥是冷镀锌桥通过物理磨削去除原有的锌层，然后将桥进入600℃高温熔锌溶液，使桥面粘附厚锌层。
与镀锌桥相比础上得到提高，耐腐蚀性和使用寿命比镀锌桥长。
喷塑桥架：它是在普通金属桥表面加工一层静电粉末，使桥表面光滑美观，也可使喷塑颜色与安装环境相匹配。
以上便是电缆桥架的图片大全介绍，希望看完以后能帮助到大家。
综合布线技术与工程实训教程4第3章线槽规格和品种
3.1 金属槽和金属桥架
3．1．1 金属槽 金属槽由槽底和槽盖组成，每根糟一般长度 为2米，槽与槽连接时使用相应尺寸的铁板 和螺丝固定。槽的外型如图3-1所示。
4) 线槽宜采用金属管引入分线盒内。 5) 预埋金属线槽方式如图3-15所示。
3. 预埋暗管支撑保护方式 1) 暗管宜采用金属管，预埋在墙体中间的暗管内径
不宜超过50mm；楼板中的暗管内径宜为15～ 25mm。在直线布管30m处应设置暗箱等装置。 2) 暗管的转弯角度应大于90℃，在路径上每根暗管 的转弯点不得多于两个，并不应有‘S’和‘Z’弯出 现。在弯曲布管时，在每间隔15m处应设置暗线 箱等装置。
玻璃钢桥架
玻璃钢桥架采用不饱和聚脂树脂和中碱无捻 粗纱通过加热的模具拉制成型。如图3-6所 示。
不锈钢系列桥架
不锈钢系列桥架应用于冶金、石油、化工、车辆 船舶、 液压机械等设备制造业及装备自动化生产线工业的电 缆桥架。不锈钢系列桥架如图3-7所示。
3．1．4 托臂支架
电缆桥架安装时的支托，是通过立柱和托臂来完成的。 立柱是支撑电缆桥架的主要部件，而桥架的荷重是 通过托臂传递给立柱的。因此立柱和托臂是电缆桥 架安装的两个主要部件。托臂支架如图3-8所示。
3．2 塑料槽
PVC塑料线槽是综合布线工程明敷管路广泛使用的一种材料，它是一种 带盖板的线槽，盖板和槽体通过卡槽合紧，塑料槽的外状与图4-1类似， 但它的品种规格更多，从型号上讲有：
电缆桥架图样(现代)
∙光纤槽道∙热镀锌电缆桥架∙钢网式桥架∙网格型桥架∙桥架接地线∙防腐附锌漆桥架∙防火漆桥架∙静电喷涂电缆桥架∙热浸塑电缆桥架∙电缆竖井桥架∙电缆沟桥架∙机房走线架∙防火阻燃电缆桥架∙电镀锌桥架∙桥架专用螺栓∙扁钢走线架U型钢走线架CT数控走线架效果图多孔U 型钢走线架是本厂针对电信、移动、联通、网通、铁通等电信运营商机房、机站开发的专用产品。
它既有布线管理作用，又有支撑全部缆线重量的功能。
是光缆、五类线、电线、电缆、管缆架设达到标准化的必要工程用具。
本产品符合信息产业部要求，为全开放式裸架。
主材选用优质钢板表面喷塑或热镀锌（室外用），具有承重量大，外观大方，耐腐蚀等特点。
适用于水平、垂直及多层分离布放线场合。
结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现 ― 三线 ‖ 分离。
走线架的安装尺寸可由用户根据通信机房实际情况灵活设计确定。
多孔U 型钢走线架特点：（1） 走线架宽度 200mm- 1000mm 。
（2） 每米平均承重 300KG 以上。
（3） 分单层；双层；三层等 ；及宽上层挂窄下层。
（4）搁条间隔可调；一般 250mm —330mm; 吊挂间隔 1.5m —2m 。
（5）列架可采用通用件现场组装，外形美观。
（6）无须打孔，无须专用工具，大量节省劳动力和施工时间。
（7）表面喷塑颜色可选； 表面热镀锌后在室外用，可靠 耐腐蚀 。
（8）可吊顶安装，地面支撑安装，也可作为爬梯使用。
U 型钢走线架SUG-01C-400走线架对接安装示意图走线架龙门架吊装安装示意图L –支架SUG-03C 走线架直接安装示意图走线架直接吊装安装示意图直连片SUG-02C玻璃钢电缆桥架也叫复合环氧树脂桥架有机玻璃钢桥架拉挤玻璃钢桥架阻燃玻璃钢桥架玻璃钢电缆桥架是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
玻璃钢电缆桥架与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达6米，甚至更长）、切割方便、不需维护等优越性、强度高、绝缘性能好、耐化学腐蚀等优点。
弱电工程中常用的几种桥架的区别
弱电工程中常用的几种桥架的区别弱电工程中常用的电缆桥架包括：槽式桥架、托盘式桥架、铝合金桥架和网格式桥架。
一、槽式桥架和托盘式桥架的区别槽式电缆桥架与托盘式电缆桥架是都可以敷设电力电缆；断面、结构形式不同而已。
封闭的槽盒、无盖的托盘还有梯架都属于电缆桥架，三种桥架的结构形式不同，一些性能也有差异，比如防护性以槽式最好、梯架最差，但通风冷却性却相反。
槽式电缆桥架的优势在于屏蔽和防腐，主要适用于铺设截面小但是数量却非常多的电线电缆；而托盘式缆桥架优势在于载荷大和散热好，主要就是用于铺设截面大但是数量比较小的电力电缆。
从外形来看，槽式电缆桥架是一种全封闭型电缆桥架。
托盘桥架一般指的是有孔的槽式桥架。
由于开了散热孔，托盘式桥架板材的厚度要更厚些。
槽式桥架托盘式桥架1、槽式电缆桥架主要特点是屏蔽干扰，抗腐蚀，防火，对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果，对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
适用于敷设计算机电缆、通信电缆、热电偶电缆及高灵敏系统的控制电缆等。
用于敷设截面小但数量多的电线电缆。
这也是弱电工程中最经济实用的一种桥架。
2、托盘式桥架其表面处理可根据用户需要可分为镀锌、静电喷塑和热镀锌三种，防火和抗腐蚀性能要相对差一些，在重腐蚀环境中必须作特殊的防腐处理。
托盘桥架底部有很多腰形孔，以利于散热，重量轻、载荷大，主要用于敷设截面大数量较少的电力电缆。
二、镀锌桥架和热镀锌桥架很多人以为镀锌桥架就是热镀锌桥架，其实是错误的，镀锌桥架不等于热镀锌桥架。
热镀锌桥架又可分为“热浸锌”和“热镀锌”两种，镀锌就是“冷镀锌”或“电镀锌”。
镀锌桥架是用“冷镀锌板”制造而成，而热镀锌桥架是用冷镀锌桥架经过表面处理浸锌一层热镀锌制造而成，制造工艺不同。
冷镀锌桥架的冷镀锌锌层较热镀光亮，但较薄，抗锈蚀能力较弱。
热镀锌桥架热镀锌镀层较厚，抗侵蚀能力较强。
比镀锌桥架的寿命要长，无论是硬度还是耐冲击，热镀锌是占绝对优势的。
桥架的种类及特点
桥架的种类及特点
嘿，朋友！你知道桥架吗？桥架啊，那可是有好多不同的种类呢，每种都有着自己独特的特点呀！
首先咱来聊聊托盘式桥架，它就像是个稳稳当当的大力士！比如说，在工厂的那些大型设备旁边，托盘式桥架就坚定地扛着那些电缆啊、电线啥的，让它们整整齐齐地排列着。
你想象一下，如果没有它，那电线不就跟一团乱麻似的啦？
还有槽式桥架呢，这家伙就像是个安静的守护者！你看那些在写字楼里的线槽，大多就是槽式桥架啦。
它能把电缆好好地保护起来，就像给它们穿上了一层安全的铠甲，厉害吧？我记得有一次在一个大楼里，要是没有槽式桥架，那些电缆可就要乱七八糟地露在外面啦，多不安全呀！
再说说梯级式桥架，它可像个灵活的舞者呢！在一些空间比较大的地方，比如仓库，梯级式桥架就能大显身手啦。
它能让电缆自由地穿梭，就好像在跳着一场欢快的舞蹈。
哎呀，你能想象如果没有它，电缆该多憋屈呀！
那网格桥架呢，则像是一个时尚的潮人！它特别透气，而且造型也很酷。
在那些对散热要求高的地方，网格桥架可就太合适啦。
我之前在一个数据中
心看到过，要是没有这么时尚又实用的网格桥架，那些设备说不定都会热得“发脾气”呢！
总之啊，各种各样的桥架都有着自己不可替代的作用，它们就像是一群默默奉献的英雄，为我们的生活和工作提供着可靠的保障。
所以呀，可千万别小看了这些桥架哟！它们真的超级重要呢！。
卡博菲桥架与普通桥架对比
卡博菲桥架与普通桥架对比1972年开始进入法国市场的CABLOFIL®卡博菲网格式电缆桥架，其具有的新颖结构，精确的设计和高质量的焊接使之成为敷设电缆的理想选择，适用于各种场合。
现在卡博菲桥架的客户遍布全球50多个国家，CABLOFIL®卡博菲桥架无疑是当今世界上电缆桥架的领先者。
如今，为了服务于快速增长的中国客户的需求，CABLOFIL®卡博菲桥架已将其业务扩展至中国。
我们能够提供专业的技术支持和足够的库存以满足不断增长的本地用户。
2006年，CABLOFIL®卡博菲在上海建立新的生产工厂及物流平台。
这样，拥有了比以往更强大的，更本土化的生产和销售能力，CABLOFIL®卡博菲的产品将能在任何时间，任何地点，满足客户的任何需求。
卡博菲桥架与普通桥架对比,具有无可比拟的鲜明优点:1.确实可靠的机械承载力.每种型号的卡博菲桥架都经过严格的欧洲标准IEC61537 测试,并可提供认证报告.相对应每种型号的卡博菲桥架都有机械承载力—支撑距离图,给设计师提供准确参考,不再是按经验来排放电缆的多少(如下图),避免桥架超负荷工作坍塌而对下面的设备造成危险.(卡博菲桥架CF54在1500mm-2500mm支撑跨距下的承载能力图)下图更直观的体现了卡博菲桥架强大的机械承载力,工人站在卡博菲桥架上(注意保护绳没有拉直,这说明重量完全在桥架上), 卡博菲桥架依然笔直如常.2.安装快速,节省时间.卡博菲桥架使用专利的快速联接件,无需再拧镙丝,可为客户节省1/3的工程安装时间.3.独特的弯曲方法无须螺丝，快捷、美观相对于普通桥架的弯曲方法, 卡博菲桥架可提供任意弧度的弯曲,不需要特制,工人在现场根据需要自行处理,既可以节省时间,更达到了美观实用的效果.4.分层结构卡博菲桥架独创性的网格方式,使得它更容易实现复杂的分层结构布线,做出来的效果是普通桥架难以实现的,可参考下图.客户从这种清晰的分层结构布线中,更容易对电缆进行管理,并让机房显得更专业更整洁.5.专业的分线板普通桥架下线时只是简单的使电缆弯曲扯下来,这样一来容易造成贵重的数据电缆折断,特别是光纤. 卡博菲桥架设计了专业的分线板,在下线时,使数据线保持一定的弧度,避免过度弯曲,起到了保护数据线的作用,同时保护了客户的投资和工作连续性.6.可靠有效的接地国家标准对桥架接地有明确规定,普通桥架由于桥架结构或其他原因,一般没有进行接地,这使得干扰源容易对在其中的通信数据线干扰,造成不必要的通信错误. 卡博菲桥架设有专门的接地配件,可靠有效的保证通信质量.7.防护盖板卡博菲桥架有专门的防护盖板,可防止对电缆的碰撞,起到保护电缆的作用. 普通桥架无法实现这一功能,通常我们见到的是特制一柜门(如左下图)来保护电缆,这会加大投入,并且延长工期.8.线缆系统及周边生产环境更清洁、卫生、美观卡博菲桥架轻巧灵活,安装效果如下图.整个机房看起来更清洁、卫生、美观,没有了普通桥架笨重压抑感,工作人员更愿意呆在机房里操作.9.提高系统升级和维护的能力卡博菲桥架能够实现任意角度的扭曲,这一特性使得它更容易扩容和更改,对客户系统的升级和维护提供了普通桥架无可比拟的优势,并且卡博菲桥架可以重复使用,保护了客户的投资.10.防火级别：DIN 4102-12 E90这个测试的目的是证实在使用了卡博菲桥架以后，火灾时的电器电路系统能拥有更长的时间,保证人员和设备的组织抢险抢救！测试环境：卡博菲桥架系统，配件以及电缆被安装在一个按照严格要求特制的密封容器内，在1000°C的温度下分别测试30，60，90分钟。
桥架简介演示
金属桥架一般采用金属管材或型材制作，表面处理多为镀锌或喷塑，结构多为组装式，安装时采用连 接板和固定螺丝固定。金属桥架具有承载能力强、散热性能好、防火防潮等特点，适用于室外环境和 重要场所的配电和传输线路。
03
CATALOGUE
桥架的制造工艺与流程
桥架的制造工艺
冷镀锌桥架
采用冷镀锌工艺，通过电化学 作用在桥架表面沉积一层锌保 护层，起到防腐和美观的作用
详细描述
铝合金桥架一般采用铝合金板材或型材制作，表面处理多为阳极氧化或喷塑，结构多为组装式，安装时采用连接 板和固定螺丝固定。铝合金桥架具有质量轻、耐腐蚀、美观大方、散热性能好等特点，适用于现代化建筑配电和 室内装饰。
玻璃钢桥架
总结词
玻璃钢桥架是以玻璃纤维和树脂为原料制成的桥架，具有耐腐蚀、耐高温、耐低 温、绝缘性能好等特点，多用于化工、石油、电力等行业的腐蚀环境中。
公共设施
在公共设施中，桥架为各种公 共设施提供电力和信号传输，
如路灯、交通信号灯等。
桥架的应用领域
电厂
在电厂中，桥架用于支撑和保护发电厂的输 电线路和配电系统。
轨道交通
在轨道交通中，桥架用于支撑和保护各种信 号线、电力线和通信线路。
石油化工
在石油化工行业中，桥架用于支撑和保护各 种管道和工艺设备。
了生产效率，降低了人工成本，同时也提高了桥架的质量和稳定性。
桥架的未来展望
桥架将更加环保和可持续
未来，桥架将更加注重环保和可持续性，采用更加环保的材料和 制造工艺，减少对环境的影响。
桥架将更加智能化和自动化
随着人工智能、物联网等技术的不断发展，桥架将更加智能化和自 动化，提高使用效率和安全性。
桥架将更加定制化和专业化
桥架及其分类
桥架及其分类桥架是一种用于支撑、保护和组织电缆、管道和其他设备的结构。
它是建筑工程、电气工程和通信工程中常用的设备。
桥架的分类多种多样，根据其用途、形状和材料的不同，可以分为多种类型，如下所述。
一、用途分类1. 电力桥架：主要用于电力线路的布线和电缆的敷设。
电力桥架通常由金属制成，具有良好的电导性能和防腐蚀能力。
它们承载着电力线路的重量，保护电缆免受损坏，并提供通风和散热。
2. 通信桥架：用于电信线路、计算机网络和电话系统的布线。
通信桥架通常由金属或塑料制成，具有良好的机械强度和电磁屏蔽性能。
它们保护信号传输线路免受外界干扰，并提供良好的信号传输和维护条件。
3. 管道桥架：用于石油、天然气、水和其他流体管道的支撑和保护。
管道桥架通常由钢制成，具有良好的耐腐蚀性和承载能力。
它们承载着管道的重量，防止管道下垂和破裂，并提供便于维修和检修的条件。
二、形状分类1. 梯形桥架：梯形桥架是最常见、最基本的桥架形式。
它由两个平行的侧槽和连接侧槽的横梁组成。
梯形桥架适用于各种场所和各种用途，具有结构简单、安装方便和经济实用的特点。
2. 网格桥架：网格桥架由一系列交叉连接的横梁和纵梁组成，形成网格状结构。
网格桥架具有较大的承载能力和刚度，适用于跨距较大、负荷较重的场所。
3. 拱形桥架：拱形桥架由一系列弧形横梁和纵梁组成，形成拱形结构。
拱形桥架具有良好的承载能力和抗变形能力，适用于跨越大面积的场所，如体育场馆和展览中心。
三、材料分类1. 金属桥架：金属桥架通常由钢、铝或不锈钢制成。
金属桥架具有良好的机械强度和耐腐蚀性能，适用于各种工业和建筑场所。
2. 塑料桥架：塑料桥架通常由聚氯乙烯（PVC）或玻璃纤维增强塑料（FRP）制成。
塑料桥架具有良好的绝缘性能和耐腐蚀性能，适用于电力和通信等领域。
3. 混凝土桥架：混凝土桥架通常由预制混凝土构件组成。
混凝土桥架具有较大的承载能力和抗变形能力，适用于桥梁和高架道路等工程。
桥架是一种重要的设备，用于支撑、保护和组织各种电缆、管道和其他设备。
网格桥架,光纤槽道,铝合金走线架,U型钢走线架,它们之间的区别及功能特点。
网格桥架,光纤槽道,铝合金走线架,U型钢走线架，它们之间的区别及功能特点。
一，定义。
什么是走线架？你知道吗？机房专门用来走线的设备，指进入电信、网通、广电的机房后通过走线架布放光、电缆进入终端设备，用于绑扎光、电缆用的铁架，就是走线架。
二，特别与区别。
（1）走线架分室内走架线和室外走线架两种。
室内走线架主要采用优质钢材或铝合金材料，经过抗氧化喷塑或镀锌烤漆等表面处理方式。
室外走线架主要采用钢材料，经过热镀锌处理。
走线架主要用于机房及基站内外各类线缆的铺设。
具有外型美观款式多样，强度高、安装简单、布放线缆方便等特点。
适用于水平、垂直及多层分离布放线场合。
结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现“三线”分离。
走线架的安装尺寸可由用户根据机房实际情况灵活设计确定。
（2）走线架按使用环境分机房（室内）走线架和室外走线架（热镀锌）。
室外走线架一般用角钢、扁钢、多孔U型钢组合加工后再表面热镀锌。
机房（室内）走线架根据要求可以选择铝合金走线架或钢走线架。
（3）钢走线架。
1）介绍。
一般分扁钢走线架和多孔U型钢走线架，扁钢走线架一适合在基站及较小机房使用（属于比较早期的产品，用钢量大比较重）。
多孔U型钢走线架分标准的和轻型U-II型的两种。
2）特点。
U-II型走线架适合在基站及小机房使用（可代替扁钢走线架使用），一般厚度1.5mm、2mm；标准多孔U型钢走线架适合在大中小型不同机房使用，材料厚度2mm，另外2.5mm、3mm厚度可定制。
结构美观、安装扩容方便、吊挂方式灵活一般报价需说明：走线架型号（边梁规格搁条规格）、宽度、搁条间隔、层数、吊挂类型（分螺杆、U型钢、铝合金等）、吊挂密度（一般1.5米-2米）、吊挂长度，或按提供的机房走线架图纸报价。
（4）基站走线架1）特点：要求成本低，安装简便，承重在每米100KG以上，可选用LP-ZXJ-L-LBG系列；LP-ZXJ-L-LD 系列；LP-ZXJ-L-34H系列；LP-ZJX-L-32K系列；以上系列的走线架可在无线基站及线缆不多的小机房适用。
桥架及其分类
桥架及其分类桥架是一种常见的建筑结构，用于支撑和连接各种管线、电缆和设备。
它可以在建筑物内部或外部进行安装，为管线提供稳定的支撑和保护。
桥架的分类主要根据其材料、形状和用途进行。
一、根据材料分类1. 金属桥架：金属桥架是最常见的一种桥架，常用的材料包括钢、铝等。
金属桥架具有优良的承重能力和耐久性，在工业和商业建筑中广泛应用。
2. FRP桥架：FRP桥架采用玻璃纤维增强塑料制成，具有较高的强度和耐腐蚀性能。
它通常用于需要抗腐蚀的环境，如化工厂和海洋工程。
3. PVC桥架：PVC桥架采用聚氯乙烯制成，具有良好的绝缘性能和耐腐蚀性能。
它通常用于电力线路和通信线路的绝缘保护。
二、根据形状分类1. 槽式桥架：槽式桥架是一种常见的金属桥架，其横截面呈槽状。
槽式桥架可以方便地安装和维护管线，广泛应用于建筑、工业和交通领域。
2. 梯形桥架：梯形桥架的横截面呈梯形，具有较大的承载能力。
梯形桥架常用于承载较重的管线和设备，如电力线路和机械设备。
3. 网格桥架：网格桥架由金属杆件和连接件组成，形成网状结构。
网格桥架具有较轻的重量和较高的强度，适用于大跨度和大荷载的情况。
三、根据用途分类1. 电力桥架：电力桥架用于支撑和保护电力线路，通常安装在建筑物的天花板或墙壁上。
电力桥架可以承载较大的电流和重量，并保证电力线路的安全运行。
2. 通信桥架：通信桥架用于安装和保护通信线路，如电话线路、网络线路等。
通信桥架可以有效地管理和维护通信线路，确保通信设备的正常运行。
3. 管道桥架：管道桥架用于支撑和保护各种管道，如给水管道、排水管道等。
管道桥架可以方便地安装和维修管道，保证管道系统的正常运行。
桥架是一种重要的建筑结构，用于支撑和连接各种管线、电缆和设备。
根据材料、形状和用途的不同，桥架可以分为金属桥架、FRP 桥架、PVC桥架、槽式桥架、梯形桥架、网格桥架、电力桥架、通信桥架和管道桥架等多种类型。
这些桥架在各个领域发挥着重要的作用，为建筑物提供了稳定和可靠的支撑，保证了管线和设备的正常运行。
网格桥架的安装方式(图示)
网格桥架的安装方式桥架的安装方法主要分以下几种：
沿天花及管道支架安装
沿墙水平托装或垂直固定
沿竖井安装
沿地面安装
安装所用支(吊)架可选用成品或自制。
支(吊)架的固定方式主要有预埋铁件上焊接、膨胀螺栓固定等。
电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆，依次往下排列，这样排列有利于屏蔽干扰、通风、散热等。
各层电缆的层间距离为：控制电缆>=200mm，动力电缆>=300mm，机械化敷设电缆>=400m
B、桥架的安装要求：
电缆桥架安装时应做至安装牢固，横平竖直，沿电缆桥架水平走向的支吊架左右偏差应不大于l0mm，其高低偏差不大于5mm;
电缆桥架与其他管道共架安装时，电缆桥架应布置在管架的一侧，当有易燃气体管道时，电缆桥架应设置在危险程度较低的管道一侧;
低压动力电缆与控制电缆共用同一托盘或梯架时，相互间宜设置隔板;
在托盘、梯架分支、引上、引下处宜有适当的弯通;
连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板;
支、吊架和其它所需附件，应按工程布置条件选择。
