钢结构深化设计

合集下载

钢结构深化设计

钢结构深化设计

第4章构深化设计4.1 深化设计组织管理4.1.1深化设计实施细则深化设计工作为工程设计与工程施工的桥梁,需要准确无误地将设计图转化为直接供施工用的制造安装图纸。

同时,还需考虑与各相关专业的施工措施,并绘制在深化图中,以便与各专业之间能很好地协调配合。

深化设计需严格按照设计规定的规范、行业标准、规程作为依据;依据合理的计算规则进行相关验算。

从节点构造、构件的结构布置、材质的控制等方面对设计进行合理优化,使设计更加完善。

为了便于施工管理,编制详细的零部件编号规则及深化设计流程。

4.1.2深化设计主要职责4.1.3深化设计软件选择目前国际上高层、超高层钢结构深化设计常用的软件主要有专业的结构深化设计软件和通用设计软件两大类。

根据本工程的结构形式及构件特征,选择XSteeI设计软件作为深化设计的主要应用软件。

使用XSteeI不仅是考虑到能方便、快捷的进行整体模型、能准确快捷的导出深化图纸,主要考虑该软件在国内应用广泛,可以与参与本工程的相关单位共享数据。

更为重要的是,XSteeI数据可以方便地转化为其他软件接收的格式,非常适合本工程建筑信息模型系统管理工作。

配合设计软件拟采用AUtoCAD、Sap2000、Midas>AnSyS等5大类设计软件,分别作建模绘图、结构设计、有限元分析。

4.1.4技术资料依据(包括但不限于以下规范、图集、文件)4.1.5深化设计遵循的原则(1)制作单位将以原施工设计图纸和技术要求为依据,负责完成钢结构的深化设计,并完成钢结构加工详图的编制。

(2)制作单位将根据设计文件、钢结构加工详图、吊装施工要求,并结合制作厂的条件,编制制作工艺书包括:制作工艺流程图、每个零部件的加工工艺及涂装方案。

(3)加工详图及制作工艺书在开工前经详图设计单位设计人、复核人及审核人签名盖章,报原设计单位审核同意,招标人盖章确认后才开始正式实施。

(4)原设计单位仅就深化设计未改变原设计意图和设计原则进行确认,施工单位对深化设计的构件尺寸和现场安装定位等设计结果负责。

钢结构深化设计

钢结构深化设计

引言概述:钢结构深化设计是指在初步设计的基础上,进一步进行精细化设计和参数优化,以确保结构的安全、经济和可行。

在深化设计中,设计人员需要根据具体的结构要求和使用环境,采用适当的设计方法和技术,进行结构的细节设计、性能分析和工艺优化。

本文将以钢结构深化设计为主题,从概论、荷载分析、构件设计、连接设计和材料选型等五个大点进行详细阐述。

正文内容:一、概论1.钢结构深化设计的重要性和作用钢结构的优点和优势深化设计对结构性能的影响深化设计的目标和原则深化设计与初步设计的关系2.深化设计前的准备工作收集和分析初步设计的相关信息确定结构荷载和组合荷载确定结构的使用性能和受力要求评估材料性能和施工工艺3.深化设计中的设计方法和技术结构分析方法和软件的选择构件设计的方法和原则连接设计的方法和原则钢结构工艺和施工技术的优化二、荷载分析1.静力荷载分析自重和附加荷载的计算水平荷载和风荷载的计算温度荷载和地震荷载的计算荷载组合的确定和验算2.动力荷载分析振动荷载和地铁荷载的计算动态风荷载和地震荷载的计算动力荷载对结构的影响分析考虑结构减振和隔振措施的荷载分析3.持久性荷载分析腐蚀和疲劳荷载的计算不均匀沉降和变形的计算荷载持久性对结构的影响分析考虑结构保护和维护措施的荷载分析三、构件设计1.框架结构构件的设计柱和梁的剪力与弯矩设计程间与梁间的连接设计柱和梁的稳定性设计框架结构构件的验算与优化2.钢板结构构件的设计钢板的受弯与剪力设计钢板与支撑系统的连接设计钢板的稳定性设计钢板结构构件的验算与优化3.薄壁结构构件的设计钢管和钢管混凝土的设计原则薄壁构件的稳定性设计薄壁构件的截面设计薄壁结构构件的验算与优化四、连接设计1.铰接连接的设计铰接连接的构造形式铰接连接的设计原则铰接连接的应力计算铰接连接的验算与优化2.刚性连接的设计刚性连接的构造形式刚性连接的设计原则刚性连接的应力计算刚性连接的验算与优化3.膨胀连接和螺栓连接的设计膨胀连接和螺栓连接的构造形式膨胀连接和螺栓连接的设计原则膨胀连接和螺栓连接的应力计算膨胀连接和螺栓连接的验算与优化五、材料选型1.钢结构材料的性能要求钢材的强度和塑性指标钢材的耐蚀性和耐疲劳性钢材的可焊性和可加工性钢材的可回收性和可持续性2.钢结构材料的选择原则结构荷载和使用环境的要求结构构件和连接件的功能要求结构材料的经济性和可行性结构材料的质量和安全性3.常用钢材型号和规格的选择常见型钢和板材的选择高强度钢和低合金钢的选择不锈钢和耐磨钢的选择钢材的品牌和供应商选择总结:钢结构深化设计在结构工程中扮演着至关重要的角色。

钢结构深化设计方案

钢结构深化设计方案

1、钢结构深化设计
1.1、深化设计及施工详图
(1)、深化设计的工作内容及基本原则:
针对部分构件的断面、内力和连接要求,根据设计院提供的设计条件进行节点的连接设计。

主要根据受力状况,依据设计要求的节点连接形式(刚接或铰接等),按照施工方便、受力可靠、经济合理的原则确定采用具体的连接方法并作节点的连接详图。

进一步进行连接构件与被连接构件的受力分析,计算节点中的连接构件与被连接构件承载力,包括焊缝、螺栓、连接板等的强度、刚度稳定性等。

根据计算结果确定节点的最终形式并提交设计院审核。

(2)、施工详图设计参考的重要因素
A、钢结构安装方法及施工措施;
B、与土建专业施工的措施严密配合;
C、幕墙系统及装饰专业的需求;
D、充分考虑机电各专业的需求;
E、钢结构制作工艺及运输所需要考虑的因素;
F、其它施工措施的需求;
(3)、本工程深化工作的主要包括:构件详图、节点详图深化。

深化设计图纸应包括连接类型,杆件的尺寸、材料规格及等级,高强螺栓的规格、数量及强度等级,节点构造、配合现场安装的定位板,焊缝的形式和尺寸等一系列施工所必须具备的信息和数据。

1.2、钢结构加工图施工详图设计组织形式
根据施工详图设计的工作内容,结合本工程项目部管理和各相关专业的承包模式,拟采用“项目部组织及协调、制作单位施工详图深化设计、其它各专业工程参与、设计单位审定”的形式进行钢结构施工详图设计工作。

主要采用Tekla Structures20.0 作为深化设计的主要应用软件。

深化设计的工作是要准确无误地将设计蓝图转化为构件加工图纸,制作厂构件精密加工运输至现场,并依据深化设计图纸指导现场安装。

钢结构深化设计

钢结构深化设计

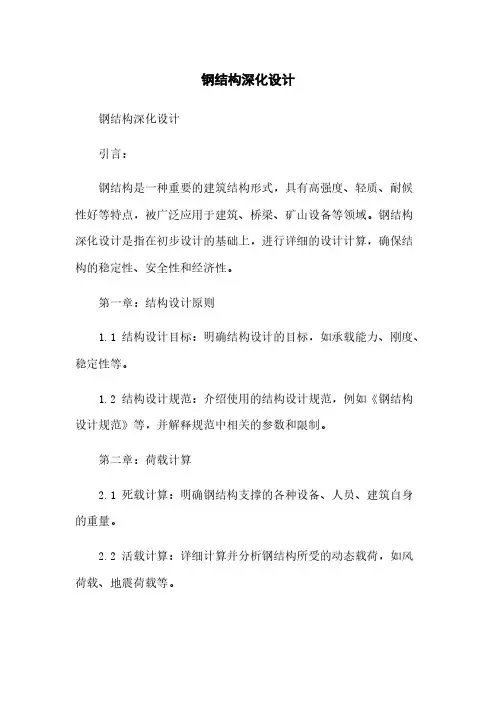

钢结构深化设计钢结构深化设计引言:钢结构是一种重要的建筑结构形式,具有高强度、轻质、耐候性好等特点,被广泛应用于建筑、桥梁、矿山设备等领域。

钢结构深化设计是指在初步设计的基础上,进行详细的设计计算,确保结构的稳定性、安全性和经济性。

第一章:结构设计原则1.1 结构设计目标:明确结构设计的目标,如承载能力、刚度、稳定性等。

1.2 结构设计规范:介绍使用的结构设计规范,例如《钢结构设计规范》等,并解释规范中相关的参数和限制。

第二章:荷载计算2.1 死载计算:明确钢结构支撑的各种设备、人员、建筑自身的重量。

2.2 活载计算:详细计算并分析钢结构所受的动态载荷,如风荷载、地震荷载等。

2.3 温度效应计算:考虑钢结构在温度变化时的热膨胀和热收缩。

第三章:结构分析3.1 结构模型:建立钢结构的有限元模型,包括节点、梁柱等。

3.2 静力分析:进行静力分析,计算结构的内力、位移等参数。

3.3 动力分析:根据钢结构的振动特性进行动态分析,确定响应谱等参数。

第四章:构件设计4.1 梁设计:根据结构分析结果,进行梁的尺寸、截面形状和螺栓连接等设计。

4.2 柱设计:根据结构分析结果,进行柱的尺寸、截面形状和螺栓连接等设计。

4.3 节点设计:设计钢结构中的节点,包括刚性连接、铰接连接等。

第五章:稳定分析5.1 屈曲分析:对于长柱和细长构件,进行屈曲分析,判断其稳定性。

5.2 稳定分析:考虑钢结构在不同工况下的稳定性,进行稳定分析。

第六章:设计验证与优化6.1 结构设计验证:验证结构是否满足设计要求,包括承载能力、位移等。

6.2 结构优化:根据设计验证结果,对结构进行优化,提高其经济性和安全性。

扩展内容:1、本所涉及附件如下:- 结构设计报告- 结构图纸- 结构计算表格- 结构检测报告2、本所涉及的法律名词及注释:- 钢结构设计规范:国家标准《钢结构设计规范》(GB 50017-2017),用于指导钢结构设计的标准。

- 动力分析:通过模拟结构在地震等动力荷载作用下的振动特性进行分析,用于确定结构的抗震性能。

钢结构工程深化设计标准

钢结构工程深化设计标准

钢结构工程深化设计标准
钢结构工程深化设计标准是指在建筑结构方案确定后,对具体构
件进行细节设计时所应遵循的一系列规范和标准。

深化设计是指在初步设计的基础上,对结构进行更加细致、系统
的设计,包括材料选型、构件截面尺寸、连接方式、受力分析、设计
计算等方面的进一步确定和完善。

钢结构工程深化设计标准是为了确
保钢结构工程在施工过程中能够安全可靠地运行而制定的。

深化设计标准包括以下几个方面:
1. 材料选型标准:明确各种构件采用的材料、强度、容许应力等
参数,保证选用的钢材符合国家标准及工程要求。

2. 槽钢、薄壁钢构件截面尺寸标准:根据不同受力情况,设计适
当的槽钢、薄壁钢构件截面尺寸,保证构件的强度和稳定性。

3. 连接方式标准:明确不同的构件连接方式,保证各个构件连接
牢固,受力合理,满足工程要求。

4. 受力分析标准:通过对结构的静力分析和动态分析,确定各个
构件的受力情况,保证结构强度和稳定性。

5. 设计计算标准:根据上述标准,进行相应的设计计算,保证各
个构件的尺寸和材料符合设计要求,满足结构的稳定性和安全性要求。

总之,钢结构工程深化设计标准是指在初步设计的基础上,对具体构件进行细节设计时,遵循的一系列规范和标准,保证钢结构工程在施工过程中能够安全可靠地运行。

钢结构深化设计内容

钢结构深化设计内容

钢结构深化设计内容一、引言二、前期准备工作1.项目背景分析2.结构类型确定3.设计标准选择4.基础设计与安全评估三、结构分析与设计1.荷载计算与分析2.结构模型建立与分析3.节点设计与优化4.材料选择与验算四、施工图设计及检查验收1.施工图绘制要求及标准规范要求的满足程度检查2.钢结构施工图审查及验收要求3.钢结构施工图的编制流程五、质量控制及安全管理1.钢结构质量控制方案编制2.现场安全管理的实施六、总结一、引言随着我国经济的发展和城市化进程加快,大型钢结构建筑得到了广泛应用,其在建筑物中的重要性日益突出。

因此,对于钢结构深化设计也就显得尤为重要。

本文将从前期准备工作、结构分析与设计、施工图设计及检查验收以及质量控制及安全管理等方面进行详细阐述。

二、前期准备工作1.项目背景分析在进行钢结构深化设计之前,首先需要对项目背景进行充分的了解,包括建筑用途、建筑规模、建筑地理位置等因素,以便为后续的设计提供参考。

2.结构类型确定在确定了项目背景之后,需要对钢结构的类型进行选择与确定。

常见的钢结构类型包括框架结构、网架结构和索网结构等。

3.设计标准选择为确保钢结构的安全性和可靠性,在进行深化设计时,需要遵循国家或行业相关标准规范。

常用的标准有《建筑抗震设计规范》、《钢结构设计规范》等。

4.基础设计与安全评估在进行钢结构深化设计之前,需要对基础进行充分考虑,并开展地基承载力计算及合理性评估。

同时还需要对建筑物及其周围环境进行安全评估,以保证施工过程中的安全和稳定。

三、结构分析与设计1.荷载计算与分析在进行深化设计时,首先需要对荷载进行计算与分析。

荷载包括自重、风荷载、地震荷载等,需要根据具体情况进行合理的计算。

2.结构模型建立与分析在进行钢结构深化设计时,需要建立合理的结构模型,并对其进行分析。

常用的分析方法包括有限元法、弹性力学法等。

3.节点设计与优化节点是钢结构中最关键的部分之一。

在进行深化设计时,需要对节点进行合理的设计和优化,以保证其承载能力和稳定性。

04---钢结构深化设计方案

04---钢结构深化设计方案

第四章钢构造深化设计方案4.1 深化设计总体思路及组织管理体系4.1.1 深化设计总体思路4.1.2 深化设计工作总流程4.1.3 深化设计组织管理体系4.1.3.1 公司层面深化设计组织管理体系我司重大项目实行需编制《深化设计方案》,会审图纸后,由各专业副总工程师部门根据合同及施工图规定旳设计工作内容、范畴、工期、质量原则、服务规定,并结合我司旳实际生产设备及工艺技术方案,分别编制《设计配合及优化方案》、《现场安装配合求》、《工艺技术配合规定》、《详图设计方案》,汇編形成《深化设计方案》后报总工程师审批,由深化设计部贯彻执行。

4.1.3.2 项目层面深化设计组织管理体系深化设计是钢构造工程实行旳源头,针对本工程地上钢构造旳深化设计,我司将从各专业技术线抽调骨干力量组建本工程深化设计部,由深化设计部长亲自兼任深化设计负责人,对设计方案编制、审批、执行等环节进行全过程管控,为工程旳顺利实行打下坚实旳基础。

图:深化设计组织架构4.1.3.3 岗位职责4.1.3.4 人员配备我公司为本工程旳深化设计组织了精良旳深化设计队伍,项目深化设计总负责人为专家级高工职称,从事专业工作年限46年;设计负责人、详图设计负责人、工艺负责人均为本科以上学历,从事专业工作年限均在6年以上;成员基本都为本科以上学历,深化设计工作年限基本在6-以上,为图纸深化设计旳质量提供了可靠旳人力保证。

根据本工程旳重要性,对本工程旳深化设计人员投入进行如下安排。

学历比例图工作年限比例图职称比例图4.1.3.5 硬件配备(一)电脑硬件配备考虑到诸暨市都市建设投资发展有限公司-剧院A、B区,地下室建设工程(钢构造制作与安装工程)重要限度,我公司配备了1台联想(Lenovo)锋行K330至尊版台式电脑作为本工程深化设计服务器,40台联想(Lenovo)扬天T3900d台式电脑作为本工程深化设计一般PC,为图纸深化设计旳质量提供了可靠旳电脑硬件保证,保证该工程深化设计旳圆满完毕。

钢结构深化设计方案和对策

钢结构深化设计方案和对策

钢结构深化设计方案和对策1.引言(100字左右)钢结构作为一种重要的结构形式,在现代建筑和桥梁中得到广泛应用。

深化设计方案和对策是优化和改进钢结构设计的重要手段,可以提高结构的强度、稳定性和抗震性能。

本文将探讨钢结构深化设计方案和对策的相关内容,以期为相关领域的设计工作提供一定的参考和指导。

2.钢结构深化设计的目标和原则(200字左右)钢结构深化设计的目标是通过对结构细节的深入研究和精确计算,完成结构的最优化设计,以满足强度、刚度、稳定性、抗震性和经济性等方面的要求。

钢结构深化设计的原则包括:合理选取构件尺寸和截面形状,充分考虑构件接头连接方式,合理布置和设计节点细节,以及综合考虑结构材料的性能和使用要求等。

3.钢结构深化设计的重点和难点(200字左右)钢结构深化设计的重点是对结构细节的深入研究和优化设计,包括构件的连接方式、节点的设计、受力状况分析、材料的选用和性能评估等方面。

钢结构深化设计的难点在于需要综合考虑多种因素,如结构的整体性能、材料的力学性能、施工工艺和成本等,以及需要与相关规范和标准进行协调和符合。

4.钢结构深化设计方案(400字左右)钢结构深化设计方案包括从构件尺寸和截面设计、节点设计、连接方式选择等方面对结构进行详细分析和优化设计。

例如,在构件尺寸和截面设计方面,可以运用最优化设计方法,以最小化结构质量或最大化结构强度为目标,通过计算机模拟和数值分析得到最佳设计方案。

在节点设计方面,可以采用合理的连接方式和加固措施,以提高节点的抗剪承载能力和延性。

在连接方式选择方面,根据结构的力学特性和施工要求,选择合适的焊接、螺栓连接或槽钢连接方式,并进行相应的构造设计和验算。

5.钢结构深化设计的对策(300字左右)钢结构深化设计的对策包括强化结构安全性设计、提高结构的抗震性能、优化材料的选用和使用、合理布置构件和连接方式等方面。

例如,可以采用更高的安全系数和设计标准,以确保结构在极限状态下的安全性能。

钢结构的深化设计方案设计

钢结构的深化设计方案设计

钢构造深化设计方案1.1.1钢构造深化设计深化设计概况及总体思路本工程深化设计局部将依据业主供给的招标文件、答疑补充文件、技术要求及图纸为依据,结合制作单位工厂制作条件、运输条件,考虑现场拼装、安装方案及土建条件,同时针对本工程所作的计算、分析结果根底上进展编制,本工程深化设计作为指导本工程的工厂加工制作和现场拼装、安装的施工详图。

深化设计概况本工程构造体可能系为钢构造和钢筋混凝土的复合构造体系。

钢构造局部主要为 H 型钢梁、型钢柱、钢梁间隅撑、柱间钢支撑、钢桁架、钢网架和压型钢板等。

钢柱主要截面形式为工字型、圆型和十字型。

钢构造耐火极限为 1~3 小时。

深化设计总体思路深化设计遵循的原则我公司将以原施工设计图纸和技术要求为依据,负责完成钢构造的深化设计,并完成钢构造加工详图的编制。

我公司将依据设计文件、钢构造加工详图、吊装施工要求,并结合制作厂的条件,编制制作工艺书包括:制作工艺流程图、每个零部件的加工工艺及涂装方案。

加工详图及制作工艺书在开工前经详图设计单位设计人、复核人及审核人签名盖章,报原设计单位审核同意,招标人盖章确认后才开头正式实施。

原设计单位仅就深化设计未转变原设计意图和设计原则进展确认,投标单位对深化设计的构件尺寸和现场安装定位等设计结果负责。

深化设计流程设计人员生疏图纸原设计单位向设计人员进展施工图交底安装单位进展安装方案交底详图设计人员再次生疏图纸,并提交图纸中存在问题书面报告详图设计单位确定杆件分段位置、加工工艺、图纸分批状况及图纸提交时间协作详图设计的构造设计人员对图纸中未明确的节点进展设计,并提交原设计单位确认详图设计人员开头详图设计详图设计过程中遇到图纸问题,向设计联合体提交书面报告原设计单位确认完成一批图纸及自校图纸校对、审核原设计单位确认校对、审核问题修改提交图纸图纸交底,工厂、现场效劳开头下一批图纸设计设计工作完毕,提交完整设计图纸结合我们以往的深化工程设计阅历,对于本次钢构造工程的深化设计,主要承受芬兰 Tekla 公司的软件 Xsteel10.1 进展各楼层钢构造的详图设计;承受 CAD 绘图软件进展主桁架及典型节点的详图设计。

第八章钢结构深化设计方案

第八章钢结构深化设计方案

钢结构深化设计方案第八章钢结构深化设计管理第一节钢结构深化设计管理组织体系一. 鉴于本工程新颖、复杂的钢结构体系,为保证不规则空间构件加工制作、现场安装的顺利进行,保证钢结构的施工质量,我们在总承包部框架下专门设置深化设计部,受项目总工程师直接领导,进行钢结构深化设计的对口管理。

深化设计部的主要职责是对深化设计专业分包商进行系统、有效地管理;包括深化设计进度控制,满足材料采购、加工安装需要;审查校核深化设计图的质量,是否符合原设计的节点构造要求;并协调处理与其他专业之间的矛盾。

保证图纸的正确性;确保钢结构工程的顺利进行。

我们将依托中建集团所属的,具有国家甲级建筑设计资质的中国建筑设计研究院的设计技术管理力量,在本工程项目总工程师的直接领导下,承担本工程的深化设计管理工作。

深化设计管理二.钢结构深化设计图和文件审批(一)(二)深化图设计的进度管理深化设计分包商提交深化图和文件,供总承包商初审,如初审不合格,退回分包商整改1.由深化设计部根据工程总体进度计划编制统一的钢结构深化设计出图计划,编制步骤后重新送审。

如下:初审合格的深化图和文件,由总承包商签章发送原设计广州市设计院审批,审批结果分2.1.根据施工总计划,统—编制年、季、月出图计划,发给深化设计分包商,并要求其按此 CB为A、、三个等级:进度进行出图。

级图纸和文件为正确无误,可以实施;A)(12.总承包商主管钢结构副总工程师,按期进行对口督促和检查;深化设计部及时与工程管级图纸和文件原则上可以接受,但须稍加修改,经总承包商复审后方可交付施工;B)(2理部等部门协调,并及时调整落实出图计划。

级图纸和文件错误较大,不予接受,须重新设计,再经总承包商初审后发送原设C)(33.总承包商深化设计部按时认真填写出图计划的实施记录。

计师审批。

(三)深化图设计的质量管理级图纸和文件经复审无误后须由总承包商加盖施工图批准章,方可出图交付施级和BA3.钢结构加工安装质量的好坏,在一定程度上与深化图设计质量有关,如果图纸不能保工。

钢结构深化设计岗位职责

钢结构深化设计岗位职责

钢结构深化设计岗位职责
钢结构深化设计岗位职责涵盖了对建筑物钢结构各个方面的设计和优化,并且在设计的过程中将根据需求提供相应的处理方案。

主要职责包括:
1. 钢结构深化设计
针对建筑的钢结构进行深化设计,包括钢梁、钢柱、钢框架等重要结构元素的设计。

考虑建筑物的结构、荷载和参数等因素,在设计过程中优化钢结构和材料的选择,以达到最佳的结构效果。

2. 结构分析
通过分析建筑物的结构参数,进行分析计算。

计算结果需要合理,并且与设计方案相互匹配。

在分析过程中需要考虑各种荷载情况、输电强度、温度变化、风压、地震等因素对结构的影响。

3. 补充设计
对于需要在现有建筑物上安装附属设备或对现有建筑物进行改造,在分析过程中进行零星的结构修改或加强,以保证整个建筑的稳定性和安全性。

4. 联系工程师与客户进行交流
作为一个工程师,与客户和其他团队成员进行沟通和协作是非常重要的。

通过与客户、建筑师和其他人员交流,以确保最终的设计方案满足客户的需求,并且能够在实际施工期间实现。

5. 编写技术报告
在完成钢结构深化设计后,需要将设计方案进行整理,并编写技术报告进行记录。

技术报告应包括设计方案、设计依据、结构分析、材料选型等。

这样,可保证后期施工过程的顺利进行。

钢结构的深化设计

钢结构的深化设计

钢结构的深化设计1施工详图设计要求1)施工详图设计原则施工详图设计应根据原设计所提供的节点详图进行,如在节点图中无相对应的节点时,可按照中国或国际钢结构设计规范进行制定,但必须提交原设计认可。

同时如须对原设计节点进行优化,尤其是钢梁腹板洞口补强措施和超限结构柱梁节点、钢管混凝土注浆口的设计,必须得到原设计同意。

2)施工详图设计内容(1)节点图应包括柱与柱、梁与柱、梁与梁、垂直支撑、水平支撑、斜支撑等连接详图。

(2)节点图内容应包括各个节点的连接类型,连接件的尺寸,高强度螺栓的直径和数量,焊缝的形式和尺寸等一系列施工详图设计所必须具备的信息和数据。

(3)安装布置图①它包括平面布置图、立面布置图等。

②安装布置图所包含的内容有构件编号、安装方向、标高、安装说明等一系列安装所必须具有的信息。

(4)构件详图,至少应包含以下内容:①对大型构件的接长位置及形式进行设计,以便于车间生产、存储运输和安装架设,对构件吊耳的形式、连接方式以及使用后的处理进行设计,以便制造和安装;②绘制车间生产用施工图。

③按照焊接工艺评定试验结果,进行焊接接头的细部设计,包括箱形及工形主焊缝接头形式,坡口尺寸等。

⑤设计钢结构在安装架设过程中的临时连接、临时支撑、混凝土注浆口、临时的局部加强形式及使用后的处理方式,⑥构件细部、重量表、材质、构件编号、焊接标记、连接细部、锁口和索引图等。

⑦螺栓统计表,螺栓标记,螺栓直径。

⑧轴线号及相对应的轴线位置。

⑨构件的对称和相同标记。

⑩图纸标题、编号、改版号、出图日期。

(5)详图必须给出完整、明确的尺寸和数据。

3)整个结构有紧固螺栓清单。

4)图纸清单应注明详图号、构件号、数量、重量、构件类别、改版号、提交日期。

5)所有文书、资料、清单、图纸均使用中文。

6)测量单位使用MKS公制7)图纸尺寸(1)图纸尺寸和其它资料均使用A系列纸张,即A0、A1、A2、A3、和A4。

(2)原则上图纸尺寸使用A1和A2绘制,文书、资料和清单等使用 A3和A4。

钢结构深化设计方案

钢结构深化设计方案

第一章钢结构深化设计方案本工程钢构件主要类型包括:钢管桩、热轧H型梁等,材质为Q235和Q345B。

第一节深化设计目的及要点1、深化设计目的深化设计是钢结构建筑设计与施工中必不可少的一个重要环节。

深化设计的质量,直接影响着钢结构的制作和安装质量。

深化设计要详细到每一个零部件和节点,为钢结构的制作和安装提供支持性文件。

设计的主要内容包括钢结构包括安装布置图设计、详图深化设计、放样和胎架设计,其目的主要表达以下方面:⑴通过深化设计,对杆件和节点进行构造的施工优化,使杆件和节点在实际的加工制作和安装过程中能够变得更加合理,提高加工效率和加工安装精度。

⑵通过深化设计,将原设计的施工图纸转化为工厂标准的加工图纸,使杆件和节点进行归类编号,加工形成流水加工,大大提高加工进度。

⑶通过深化设计,对构件在制作、运输和安装过程中所需的构造措施节点的受力进行验算,确保节点满足设计要求,保构件在制作、运输和安装过程中的安全,并绘制安装节点图。

总而言之,深化设计是为钢结构制作和安装提供必要的、详尽的、便于进行施工操作的技术文件。

通过深化设计,使复杂分散的节点细化成为有规律的、一目了然的施工详图。

2、深化设计要点(1)满足结构设计要求,表达结构设计意图钢结构深化设计应以结构设计图纸为依据,并针对钢结构工程的特点(工程采用的钢材材质、连接件和焊材要求、摩擦面抗滑移系数和焊缝等级以及油漆涂装和防火要求)进行更为详尽的阐述与说明。

对结构图中简化表述的各类钢构件精确的进行空间定位以及尺寸计算,各类构件尺寸造型以及连接形式必须以符合设计图纸的要求为基本原那么。

当出现无法满足结构图纸设计要求的情况时,应及时与设计方沟通,以便进行调整或优化。

最终出具的深化设计图纸必须由设计单位确认后方可实施制作与安装施工。

(2)符合工艺要求,简化施工流程钢结构深化设计的合理与否都将经历由制作到现场安装施工的各个环节的检验,不能满足施工工艺的深化设计都是失败的。

钢结构深化设计

钢结构深化设计
结构设计
成果:结构施工图
依据:结构施工图
深化设计
成果:shop drawing (深化图、详图)
依据: shop drawing
工厂加工
成果:构件
依据: 结构施工图 深化布置图
现场施工
钢结构深化设计所处的位置
结构设计
深化设计
工厂加工
1、严格忠于结构图 2、必须满足工厂加工
和工地施工需求
钢结构深化设计工作的主要内容
钢结构深化设计工作的基础 钢结构知识基础
§钢材
1、生产过程:
冶炼
脱氧
浇铸
轧制
铁矿石
铁水
钢水
钢锭
型材
2、钢板厚薄与强度的关系:
钢板越薄,轧制次数越多,缺陷越少,强度越高
3、钢材的Z向性能:
钢材轧制过程中有分层,厚度方向受拉可能出现撕裂。
4、常见型钢: 角钢、槽钢、工字钢、H型钢、钢管、圆钢、薄壁型钢等
1、识读结构图
2、配合工厂和结构, 确定深化方案
3、着手进行深化工作
4、按时提交深化图纸文件
结构形式、构件布置、连接 方式、技术要求等,找出结 构设计不清楚和不合理的问 题
材料采购、加工工艺、施工 工艺、安装方案等
模型建立、模型校对、出图 调图、图纸校对审核等
图纸文件包括:图纸目录、 制作安装说明、布置图、构 件图与材料表等
各种教材、手册、工程应用类书籍
Байду номын сангаас 二、钢结构深化设计怎么才能做好?
§连接构造 1、焊接连接:
角焊缝构造:
焊脚尺寸需根据计算确定
钢结构深化设计工作的基础 钢结构知识基础
§连接构造 1、焊接连接:
全熔透与部分熔透

钢结构深化设计方案

钢结构深化设计方案

钢结构深化设计1深化设计准备(1)深化设计软件的选定目前国内三维建模常用的软件主要有两个,分别为AUTOCAD 和XSTEEL,这两种软件均能进行三维建模,各自有各自的特点,其中AUTOCAD主要是平面绘图功能强大,而XSTEEL在赋予构件截面特性、实现单线实体化方面具有很大的优势,不但速度快,而且可以对其截面特性进行详细直观的描述,XSTEEL主要适用于规则的多、高层结构,其对曲线形构件的建模是通过短折线来近似模拟,而其节点类型也均针对多、高层结构节点设置的。

因此经过对比后,决定采用XSTEEL进行本工程的三维建模工作。

(2)三维模型的建立根据原设计提供的轴线、各层的平面布置图、立面图和相关的剖面图将结构的框架利用XSTEEL软件建立。

根据原设计提供的节点图和钢结构高层节点设计图集将各部位相连接的节点在软件中形成标准节点。

逐个根据软件中的节点进行节点配置。

根据设计节点形式形成便于安装和制作的节点。

(3)深化设计与制作加工工艺及安装方案的配合在深化设计过程中将结合制作工艺要求,确定深化设计图纸的表达方法,设置接头位置及绘制杆件详图。

对制作分段的划分将根据安装分段的划分及结构要求进行。

绘制现场安装分段的拼接接头形式2深化设计要求1.深化设计部门必须有应具有相应的资质。

2.本工程图纸为施工图,制作施工前必须进行详图深化设计及工艺加工设计,方能进行批量加工,详图深化设计根据原设计图所提供的节点进行,并将图纸递交设计确认后方能进行施工。

3.详图设计必须给出完整的明确的加工尺寸和数据以及各种制作和焊缝符号。

节点图内容应包括各个节点的连接类型,连接件的尺寸,高强度螺栓的直径和数量,焊缝的形式和尺寸等一系列施工详图设计所必须具备的信息和数据。

4.深化设计包括本工程深化设计范围主要包括以下内容:(1)钢结构与土建混凝土相搭接的所有埋件的深化设计;(2)钢柱、钢梁、短柱、支撑、楼梯等钢结构深化设计;(3)节点的深化设计5.根据施工详图编制工艺流程图,设计工装、夹具、胎架等有关技术文件。

钢结构工程深化设计管理

钢结构工程深化设计管理

钢结构工程深化设计管理1.深化设计的总体思路1.1深化设计目的表深化设计目的1.2深化设计总体思路钢结构深化设计不是简单的细部设计,而是在设计图纸基础上的二次设计。

国内建筑设计院的钢结构设计一般仅对结构受力提出了一些基本的要求,较少考虑钢结构体系变形的特殊性,相对于混凝土结构而言,绝大多数钢结构均为稳定控制,而目前国内外商业程序均没有自动校核压杆稳定的模块,一般设计单位仅验算代表性的杆件,极易留下隐患;钢结构与混凝土结构相比,最大的不同在于钢结构节点形式的合理及可靠是保证结构体系安全的关键,一般而言,混凝土结构节点可以做到完全刚接,故计算假定与实际结构基本吻合,而钢结构则不同,绝大多数节点既非绝对刚接,亦非绝对铰接,根据节点形式及构造的不同,节点刚度是一个变量,但通常均将节点设定为刚接或铰接,造成理论计算与实际结构不符。

还有,钢结构节点造型日趋复杂,很难按常规的梁、杆或板单元进行计算,必须采用有限元方法才能找出内力分布规律,避免应力集中,保证结构安全。

从上世纪九十年代初开始,随着计算机技术的日益发展,建筑设计行业开始兴起一种新兴的仿真设计方法——计算机虚拟建模技术。

即在电脑上按建筑物的真实尺度实体建模,将建筑物按真实比例显示在屏幕上,这种技术的优点是可以让设计者、建造者及业主看到建筑整体、各个分部、各种构件的相互关系、空间体量、节点连接及支座条件,完全摒弃了传统的三视图设计原理。

随着我国钢结构的迅速发展,钢结构深化设计作为一个新兴行业也得到了发展壮大,深化设计水平逐年提高,基于数字化虚拟建模技术明显的优势,拟在本项目采用这一数字化虚拟建造技术,对所有钢结构工程进行1:1实体建模,并将每一根构件、每一个节点、每一块零件板从空间模型中调出来,根据加工制作及安装需要进行剖切、投影,生成深化设计详图,因此图纸上的所有尺寸,包括杆件长度、断面尺寸、螺栓孔间距等,在理论上是没有误差的。

高精度、高质量的设计,辅之以数控加工设备,使钢构件制作精度达到理想状态,从源头上保证钢结构安装精度及质量。

钢结构工程深化设计标准

钢结构工程深化设计标准

钢结构工程深化设计标准概述钢结构工程是一种广泛应用于建筑和工业领域的结构材料。

深化设计是指在初步设计的基础上,对钢结构进行进一步的细化和完善,包括材料选择、构件尺寸设定、连接方式确定等。

钢结构工程深化设计标准是指在进行深化设计过程中所需遵守的规范和要求。

重要性钢结构工程深化设计标准的制定和遵守对于保障工程质量、提高施工效率以及确保工程安全至关重要。

遵循标准化的设计流程和规范可以最大程度地优化结构设计,减少设计风险和错误,提高工程的可靠性和可持续性。

深化设计的基本原则钢结构工程深化设计应遵循以下基本原则:1.安全原则:确保结构的承载能力满足设计要求,在各种极限工况下均能保持结构的稳定性和安全性。

2.经济原则:在满足结构安全要求的前提下,尽量减少材料消耗和施工成本。

3.可靠性原则:设计应考虑材料特性、荷载和结构变形,尽量避免单一失效模式和局部失效。

4.适用性原则:结构设计应根据具体工程条件和使用要求进行合理选择,满足结构使用寿命和功能需求。

5.可维护性原则:考虑结构维护保养的便利性和成本,方便后续的检测、修复和加固。

深化设计的基本步骤钢结构工程深化设计通常包括以下几个步骤:1. 收集并分析设计资料深化设计的第一步是收集和分析有关设计的必要资料,包括初步设计方案、项目要求、设计荷载、地基情况等。

在这个阶段,还需要进行现场勘测和材料测试等工作。

2. 材料选择与计算根据设计要求,选择适用的钢材品种和规格,并进行相应的材料计算。

计算包括钢材的强度、刚度和稳定性等方面。

3. 设定构件尺寸根据结构的力学分析结果,确定各个构件的尺寸。

在确定尺寸时,需要考虑材料的经济性和可施工性,确保构件的稳定性和连接的可靠性。

4. 确定连接方式根据构件的受力情况和设计要求,确定合适的连接方式。

连接方式的选择应考虑连接的强度、刚度、可拆装性和耐久性等因素。

5. 进行荷载计算和分析根据设计要求和地震设计规范,进行荷载计算和分析,确保结构在正常使用和极限状态下的安全性。

钢结构深化设计

钢结构深化设计

钢结构深化设计1 深化设计准则1.1 深化设计依据施工图纸、技术文件和相关计算资料等。

1.2 执行规范及标准《钢结构设计规范》(GB50017-2003)《钢结构工程施工质量及验收规范》(GB50205-2001)《建筑钢结构焊接技术规程》(GBJ81-2002)《碳钢焊条》(GB/T5117-1995)《CO2气体保护焊丝》(GB/T81110-1995)《熔化焊用焊丝》(GB/T14957-94)《型钢混凝土组合结构技术规程》(JGJ138-2001)《高层民用建筑钢结构技术规程》(JGJ99-98)《多、高层民用建筑钢结构节点构造详图》(01SG519)1.3 软件配置X-STEEL、AUTOCAD等计算机辅助设计软件。

2 钢结构深化设计流程3 深化设计内容3.1 施工详图设计应根据节点设计详图进行,如在节点设计图中无相对应的节点时,可按照钢结构连接节点手册选用,但必须提交原节点设计工程师认可。

3.2 节点设计详图应包括柱与柱、梁与柱、梁与梁、垂直支撑、水平支撑、桁架、网架、托架等连接详图。

3.3 节点设计详图内容应包括各个节点的连接类型,连接件的尺寸,焊缝的形式和尺寸等一系列施工详图设计所必须具备的信息和数据。

3.4 安装布置图:安装布置图应包括平面布置图、立面布置图、支撑布置图等。

3.5 安装布置图所包含的内容有构件编号、安装方向、标高、安装说明等一系列安装所必须具有的信息。

3.6 构件详图,它至少应包含以下内容:(1)件细部、重量表、材质、构件编号、焊接标记、连接细部、锁口和索引图等。

(2)螺栓统计表,螺栓标记,螺栓直径。

(3)轴线号及相对应的轴线位置。

(4)加工、安装所必须具有的尺寸。

(5)方向。

构件的对称和相同标记(构件编号对称,此构件也应视为对称)。

(6)图纸标题、编号、改版号、出图日期。

(7)加工厂所需要的信息。

3.7 详图必须给出完整、明确的尺寸和数据。

3.8 构件详图制图方向:3.9 整个结构和每件构件的螺栓清单中需包含以下内容:(1)螺栓尺寸(直径、长度、重量)(2)净重量(3)构件编号,详图号,连接部分(W或F)W:腹板部分 F:翼板部分3.10 螺栓长度的确定,必须按照GB50205-2001进行计算。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钢结构深化设计第一节钢结构深化设计综述1钢结构深化设计综述钢结构深化设计即钢结构详图设计,在钢结构施工图设计之后进行,详图设计人员根据施工图提供的构件布置、构件截面、主要节点构造及各种有关数据和技术要求,严格遵守钢结构相关设计规范和图纸的规定,对构件的构造予以完善。

根据工厂制造条件、现场施工条件,并考虑运输要求、吊装能力和安装因素等,确定合理的构件单元。

最后再运用专业的钢结构深化设计制图软件,将构件的整体形式、构件中各零件的尺寸和要求以及零件间的连接方法等,详细地表现到图纸上,以便制造和安装人员通过查看图纸,清楚地了解构造要求和设计意图,完成构件在工厂的加工制作和现场的组拼安装。

结合钢结构深化设计的职责和本工程的特点,现对本工程的钢结构深化设计做如下描述:2钢结构深化设计目的3钢结构深化设计依据3.1执行标准按照但不限于以下规范、规程进行深化设计:3.2设计文件3.3工艺文件深化设计前深化人员与工艺人员对本工程的重点部位、典型部位进行工艺探讨、交底,并形成正式文件,作为深化设计技术依据。

第二节深化设计重难点分析及解决措施1.1空间双曲变截面构件的深化设计分析本工程花瓣造型复杂,在设计图中需从多方面、多角度体现空间双曲形态,并体现出花瓣斜交密肋构件的完美样条曲线,难度较大,对深化设计要求高。

解决措施(1)采用Xsteel、SolidWorks等专用设计软件,并密切联系设计院,严格执行相关规范,确保节点深化设计的准确和美观;(2)深化设计时,每段均以控制点绘制圆弧,形成圆弧形弯管,再通过各段圆弧的空间模拟,形成最终的三维曲线;(3)对线型进行合理完善,达到圆弧曲线目的。

解决措施图示多段圆弧控制点模型线型完善后圆弧模拟空间曲线管1.2坐标定位与数据输出量大分析本工程为空间双曲构造形式,定位完全依靠定位点的空间三维坐标,而钢结构成型需要三个阶段:地面拼装、安装就位、合龙卸载,每个阶段对应着不同的定位坐标,定位坐标的确定和数据输出是深化设计的最大难题。

解决措施通过该位形的局部坐标和三维定位尺寸。

软件开发,编制程序,在每一阶段,应用最低势能原理,找到平均标高最低的位置作为各阶段的定位位形,以管口和原设计定位点作为控制点,自动生产。

解决措施图示势能转换地面拼装杆件原始位置势能转换拼装位置节点控制坐标体系1.2坐标定位与数据输出量大分析本工程为空间双曲构造形式,定位完全依靠定位点的空间三维坐标,而钢结构成型需要三个阶段:地面拼装、安装就位、合龙卸载,每个阶段对应着不同的定位坐标,定位坐标的确定和数据输出是深化设计的最大难题。

解决措施通过该位形的局部坐标和三维定位尺寸。

软件开发,编制程序,在每一阶段,应用最低势能原理,找到平均标高最低的位置作为各阶段的定位位形,以管口和原设计定位点作为控制点,自动生产。

解决措施图示势能转换地面拼装杆件原始位置势能转换拼装位置节点控制坐标体系1.3深化设计分段分析本工程杆件截面尺寸较大,长度较长,大部分杆件无法整体运输,且为弯扭构件,对运输的要求很高。

所以,必须对杆件进行合理的分段;解决措施(1)根据钢结构安装方案和路面运输条件,深化设计过程中限定分段的最大尺寸;(2)设计合理的分段位置,使其既能满足结构自身的要求,又能满足现场安装的条件;(3)对于弯扭过多的构件,采用在工厂内进行分段加工,现场拼装的方式。

解决措施图示运输示例2深化设计分段运输示例1第三节深化设计管理1深化设计组织管理业主(发包方)设计院专业工程顾问监理造价顾问总承包(深化设计总协调)其他各相关专业钢结构供应商1.1各方职责1.1.1业主方1.1.2监理方1.1.3设计方1.1.4总承包方1.1.5相关专业分包土建、钢结构安装、机电、幕墙等专业分包单位根据各专业施工要求,对钢结构深化设计提前提出准确的要求(以条件图纸形式)。

主要内容有:1.1.6深化设计单位职责2深化设计质量管理2.1质量保障措施深化设计的质量是保证工程顺利进展的重要一环,直接影响着钢结构的制作、安装及整个工程的质量。

深化设计全过程的质量控制是保证详图质量的关键,我司的质量保证体系最终体现在各级岗位责任制和三级审核上,在深化设计全过程中, 绐终贯彻“预防为主,防检结合”的全面质量管理制度。

具体措施如下:3深化设计信息管理钢结构体量大、深化设计工作量与深化图纸的数量大、与其他专业配合多,所以,对深化图设计的文档和信息管理十分重要。

我们将借鉴以往工程的管理经验,运用计算机信息管理系统,高效、准确地管理钢结构深化图设计信息。

3.1深化图设计信息输入文件的管理深化图设计过程中,收到业主、设计、各专业分包商发来的有关深化设计的各种信息,由深化设计部统一登记,经部门签发后,随即转发制作的有关部门。

最终处理意见和文件原本返回信息收发处集中转发和归档备案。

3.2深化图设计信息的输出文件的管理深化设计过程中,向设计、监理、业主报送各种有关深化设计图纸、模型、报表等信息,我们将由深化设计部统一对此类信息进行管理,所有输出文件由深化设计负责人审批签发,统一输出,同时原稿装订成册,录入输出时间、输出对象、输出意图等信息,以便备查。

4深化设计协调管理第四节深化设计实施1深化设计资源配置为确保本工程深化设计顺利进行,对深化设计所用资源做如下安排。

1.1深化设计组织架构钢结构深化设计部专家顾问组工艺技术组结构计算组模型建立组图纸绘制组深化审核组协调服务组为准确、快捷地完成本工程钢结构的深化设计工作,根据结构特点及深化设计工作量,我们将调集我司具有类似工程经验的设计人员,深化设计负责人由一名经验丰富的高级工程师担任,具有10年以上工作经验,并且近五年来承担过4项以上大型公共建筑钢结构深化设计负责人,配备专家顾问及工艺工程师作为指导,组成本工程的深化设计部。

深化设计部拟由24人组成。

同时,对各岗位人员的配备要求与数量,以及各岗位职责,说明如下:1.2深化设计设备配备1.3深化设计设施配备深化设计作为本工程的重要工序,为其提供良好的设施和环境,是保证本项目深化设计快速进展的必须条件,本工程从以下几个方面来做好这项工作:海南恒大海花岛1#岛C 区国际会议中心C-H1、C-H8栋花瓣钢结构工程深化设计设施快速便捷安全的局域网、互联网络通讯项目专用邮箱独立工作区域满足集中办公专门的高性能计算机作为服务器便利的内部交换机外部长途电话通讯深化设计设施配备1.4 深化设计软件1.4.1 深化设计软件的选择目前国际上高层、超高层钢结构深化设计常用的软件主要有专业的结构深化设计软件和通用设计软件两大类。

前者在国内应用最为广泛的是Tekla ,部分用户在用Strucad ;后者以AutoCAD 为代表。

常用深化设计软件的功能及优缺点如下表所示:序号软件 名称Logo软件简介 优点 缺点1BoCADBOCAD 软件是德国优秀的详图及设计软件。

BOCAD软件除了可以做普通和异型钢结构以外,还可以做混凝土,玻璃,木材,铝,金属覆层等。

真正的双向关联,可以进行较为复杂的节点、构件的建模。

国内运用尚不成熟。

2TeklaTekla 是芬兰Tekla 公司开发的钢结构详图设计软件,它是通过首先创建三维模型后自动生成钢结构详图和各种报表。

国内应用广泛。

复杂节点、特殊构件难以实现。

3StrucadStruCad 是英国AceCad 公司开发的一款三维实体钢结构详图设计系统,它提供了钢结构从设计到制造的一个完整解决方案。

专业的钢结构软件,国内有部分用户。

复杂节点、特殊构件难以实现。

4SDS/2美国软件,具备按美标设计节点的节点库,设计美标节点快速方便。

专业的钢结构软件,国内有部分用户。

功能相对较弱,国内应用较少。

5 AutocadAutoCAD是欧特克公司开发的自动计算机辅助设计软件,用于二维绘图、详细绘制、设计文档和基本三维设计。

现已经成为国际上广为流行的绘图工具。

复杂节点建模、立体建模,应用比较广泛。

自动化程度不高,出错率高,效率低。

根据本工程的结构形式及构件特征,拟选择Tekla设计软件作为深化设计的主要软件。

使用Tekla不仅是考虑到能方便、快捷的进行整体模型、能准确快捷的导出深化图纸,主要考虑该软件在国内应用广泛,可以与参与本工程的相关单位共享数据。

更为重要的是,Tekla数据可以方便地转化为其他软件接收的格式,非常适合本工程建筑信息模型系统管理工作。

配合设计软件拟采用AutoCAD、Midas等5大类设计软件,分别作建模绘图、结构设计、有限元分析。

软件名称Logo 功能公司现有数量MIDAS/GEN v8.35 分析软件 3MIDAS FEA 3.6 分析软件 4 ETABS 分析软件 4AutoCAD2012 设计软件501.4.2深化设计软件的应用Tekla Structures软件的应用一般遵循以下六个步骤进行:(1)首先建立定位轴线,再将原设计图中的布置图导入到Tekla中,进行相应的校核检查,这样可以保证两套软件设计出来的构件理论上完全吻合,从而保证了构件拼装的精度。

(2)在Tekla截面库中选取钢柱或钢梁截面,进行柱、梁等构件的建模。

(3)在Tekla节点库中有大量钢结构常用节点,采用软件参数化节点能快速、准确建立构件节点,当节点库中无该节点类型时,而在该工程中又存在大量的该类型节点,可在软件中创建人工智能参数化节点。

(4)当节点全部创建完毕,将对整体工程构件进行编号。

(5)自动生成深化图纸具有很强的统一性及可编辑性,软件导出的图纸始终与三维模型紧密保持一致,当模型中构件有所变动时,图纸将自动在构件所修改的位置进行变更,以确保图纸的准确性。

(6)用钢量等资料统计,软件能把相关统计信息生成多种格式的文件,便于制作各种材料统计报表。

2深化设计工作流程2.1总体工作流程深化设计人员熟悉相关技术文件施工图设计单位进行施工图交底详图设计人员再次进行熟悉图纸,并提交图纸问题书面报告安装单位进行安装方案交底详图设计人员开始详图设计详图设计单位确定杆件分段、加工工艺、图纸分批情况及图纸提交时间详图设计过程中碰到图纸问题,向设计单位提交书面报告节点设计人员对图纸中未明确的节点进行设计,并提交施工图单位确认原设计单位确认完成一批图纸及自控图纸校对、审核校对、审核问题修改提交图纸、BIM 模型等图纸交底,工厂、现场服务开始下一批图纸设计设计工作结束,提交完整设计图纸原设计单位确认深化设计人员组织深化设计人员熟悉施工图纸2.2深化设计准备工作2.3内部深化工作流程2.4深化图的发放经设计方批准的深化图晒制蓝图后按规定下发。

设 计 图 纸深化设计计划设 计 交 底编制项目详 图设计准则建 模 绘 图审核送 审 确 认审核 意见图纸下发设计 问 题对 外 联 络不合格不合格合格合格2.5 设计变更流程深化图的更改应采用编制《设计修改通知单》的形式或换版的形式。
