旋转轴用防尘密封圈是主要作用于油压缸或气缸、活塞组及轴承与轴端处，是阻止润滑剂外漏和除去往复运动活塞杆露在缸外部表面上所附着的尘土、灰砂、雨水及冰霜等污物，防止外部灰尘、雨水进入密封机构内部，保护其它密封机构而设立的密封装置。
防尘密封圈根据它的作用特点、结构类型以及密封机理来进行分类，可分为多种型号和尺寸：根据结构形式来分有矩形的、倒角的、足形的，另外还有J型和三角形的；根据作用来分有单作用、双作用的；根据防尘密封圈有没有骨架来分可分为无骨架和骨架式的；根据防尘密封圈有没有进行组合来分又可分为单一型和组合型两种。
现在市面上用的防尘密封圈大部分都是利用橡胶材料加工而成的。
优点是耐磨性能好、抗挤出、耐冲压、压缩变形小、适应范围广、易于安装。
这几年其他材料的防尘密封圈也越来越多，比如PTFE和O型圈进行组合使用，它的密封效果非常的理想，而且可以使用比较长的时间，适应的工作环境越来越广泛。
好的防尘密封圈应该是尖锐的唇型结构，低摩擦系数，具有自润滑性，这样能够实现阻止外界的粉尘进入系统，同时可以保护油缸活塞不被灰尘损伤，也降低设备的磨损。
世界十大油封品牌您知道几个？
三、台湾 WKF 密封件：
臺灣 WKF 密封創立於 20 世紀 80 年代，是專業的油封、密封件制造商，對於各種油封、密封件制品上我們擁有獨立開 發設計與制模的能力。 全廠產品均采用 ISO9001 及 TS16949 之品保系統，品質嚴格監控，使之皆能符合 ASTM、DIN、BS、JIS、SAE 等國際標 準，我們始終秉承品質第壹、客護至上、用心服務的經營理念。持續對我們的產品制程、研發以及服務質量進行改進， 提高產品的市場競爭力。同時以客護至上、用心服務的態度來解抉客護的密封系統問題，獲得客護的信任，創造雙贏 的未來。 公司成立以來，我們不斷把誠信和客護利益放在優先位置，不斷加強服務與管理來提升公司的信譽。 我們也可以依您的圖面客至您要的產品，如果您對密封件有任何的問題，請隨時與我們聯系。 台湾 WKF 油封产品型号： TC 型双唇口外包胶骨架油封、SC 型单唇口外包胶骨架油封、TB 型双唇口外铁壳油封、SB 型单唇口外铁壳油封、TA 型 双唇口加强型外铁壳油封、SA 型单唇口加强型外铁壳油封、VC 型无弹簧骨架油封、VB 型油封、EC/CAP 型端盖油封、 VA 型水封、VS 型水封、TCV 型耐压油封、TCN 型耐高压油封、DKB 型铁壳防尘油封、GA 型铁壳防尘油封、DC 型双面油
七、美国 Garlock 密封密封件：
Garlock 是一家着重于安全性、产品寿命和生产效率的高性能流体密封件及管道解决方案跨国制造商。我们与客户、行业协会和政 府机构合作，了解他们独特的密封挑战并采取创新的解决方案，以便在提高盈利能力的同时确保人员的安全。 他们的解决方案为以下行业提供业界领先的密封完整性和性能： 化工、工程、采购和建设、食品和饮料、海事、采矿、核能、石油与天然气、制药、发电、原生金属、纸浆和造纸、水和废水、 OEM Garlock 的历史可以追溯到 125 年前，目前在全球范围内拥有制造和分销机构，从而使他们可以快速满足客户的需求。 他们还运营着最先进的研究、开发和测试机构，以继续推进密封行业的现状，从而满足工业客户快速变化的需求。 通过将最具创新性的产品与无与伦比的服务和强烈的环保承诺相结合，他们提供可提高工厂生产率、降低成本并符合日益严格的环 保法规的解决方案。
油封规格
油封规格 常用结构型式、特征、用途及尺寸 型 式 结构简图 代 号 主要特征 用 途 普通单唇形 B 一般用于高、低速旋转轴及往复运动密封矿物油及水等介质。 普通油封，在 灰尘和杂质比较少的情况下使用，耐介质压力<0.05MPa 的场合，最高线速度 15m/s，往复运动速度<0.1m/s。 普通双唇形 FB 除上述 S 型油封的使用特征外，还可防尘。 普通油封，带防尘唇可以防尘， 耐介质压力<0.05
T0019 TC 07*018*07 T0020 TC 07*019*07 T0021 TC 07*020*07 T0022 TC 07*022*06 T0023 TC 07*022*07 T0024 TC 07*031*07 T0025 TC 08*014*05 T0026 TC 08*015*05 T0027 TC 08*016*07 T0028 TC 08*017*07 T0029 TC 08*018*05 T0030 TC 08*018*06 T0031 TC 08*018*07 T0032 TC 08*019*07 T0033 TC 08*020*07 T0034 TC 08*021*06 T0035 TC 08*022*06 T0036 TC 08*022*07 T0037 TC 08*023*05 T0038 TC 08*023*07 T0039 TC 08*024*07 T0040 TC 08*025*07 T0041 TC 08*025*08 T0042 TC 08*025*09 T0043 TC 08*026*07 T0044 TC 08*028*05 T0045 TC 08*030*06 T0046 TC 08*030*07 T0047 TC 08*034*08 T0048 TC 09*018*07 T0049 TC 09*019*05 T0050 TC 09*019*07 T0051 TC 09*020*07 T0052 TC 09*022*07 T0053 TC 09*024*07 T0054 TC 09*025*07 T0055 TC 09*026*07 T0056 TC 09*029*07 T0057 TC 09*030*07 T0058 TC 10*016*04 T0059 TC 10*016*07 T0060 TC 10*017*05 T0061 TC 10*017*07 T0062 TC 10*018*04 T0063 TC 10*018*05 T0064 TC 10*018*06 T0065 TC 10*018*07 T0066 TC 10*019*07 T0067 TC 10*019*10 T0068 TC 10*020*05 T0069 TC 10*020*07 T0070 TC 10*021*04 T0071 TC 10*021*06 T0072 TC 10*021*07 T0073 TC 10*022*05 T0074 TC 10*022*06 T0075 TC 10*022*07 T0076 TC 10*023*07 T0077 TC 10*023*08 T0078 TC 10*024*04 T0079 TC 10*024*06 T0080 TC 10*024*07 关于结构的： 外涨式油封结构的减振器，由贮油筒总成，工作缸总成，连杆分总成，油封导向 器分总成，活塞分总成，压缩阀分总成构成；贮油筒总成包括贮油筒、防尘盖和 底盖；工作缸总成包括工作缸；连杆分总成包括连杆，油封导向器分总成经贮油 筒与工作缸上端嵌合并套装在连杆上端；其包括相配装的油封、导向器和导向器 衬套，活塞分总成套装在连杆下端，其包括螺旋弹簧、流通阀阀片；复原节流阀 片、复原阀阀片、复原垫片、复原阀、轴套、复原弹簧及复原螺母；压缩阀分总 成经贮油筒与工作缸下端嵌合固定，其包括压缩阀杆、大垫片、压缩阀调整垫片、 压缩阀片、压缩节流阀片、压缩阀、补偿阀阀片、补偿阀弹簧、补偿阀限位器。
橡胶密封件的类型及使用条件
1 橡胶密封件概述表1橡胶密封件的类型及适用条件名称图形适用条件表号及标准号O形胶密封圈工作介质：空气、水、矿物油等p＜35MPa，υ＜6m/s t=-40～200℃表29.6-3GB/T3452.1-1992旋转轴唇形密封圈（油封）工作介质：矿物油、润滑油等p＜0.03MPa，υ＜4m/s t=-30～80℃表29.6-14～16GB/T13871-1992Y形橡胶密封圈工作介质：空气、矿物油p和υ见表29.6-17t=-40～80℃表29.6-18～19GB/T10708.1-1989活塞高低唇Y形橡胶密封圈工作介质：空气、矿物油p＜25MPa，υ＜0.5m/s t=-40～80℃表29.6-20GB/T10708.1-1989活塞杆高低唇Y形橡胶密封圈工作介质：空气、矿物油p＜25MPa，υ＜0.5m/s t=-20～80℃表29.6-21GB/T10708.1-1989蕾形夹织物橡胶密封圈工作介质：空气、矿物油p和υ见表29.6-17t=-40～80℃表29.6-20～21GB/T10708.1-1989V形夹织物橡胶组合密封圈工作介质：液体p和υ见表29.6-17t=-40～80℃表29.6-22～23GB/T10708.1-1989鼓形夹织物橡胶密封圈工作介质：空气、矿物油p＜70MPa，υ＜0.5m/s t=-40～80℃表29.6-24GB/T10708.2-1989山形橡胶密封圈工作介质：空气、矿物油p＜35MPa，υ＜0.5m/s t=-40～80℃表29.6-24GB/T10708.2-1989橡胶防尘密封圈防尘表29.8-10～12 GB/T10708.3-1989毡封油圈防尘，防油的油封，适用于线速度υ＜5m/s表29.8-946/ZQ4606-1986常用往复密封件的选型与应用在静密封场合，主要是O形圈；在动密封场合，各种动密封件名目繁多。
动密封件按其功用可分为旋转密封件和往复密封件。
油封重要知识
油封重要知识LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】1.油封油封是用来封油（油是传动系统中最常见的液体物质，也泛指一般的液体物质之意）的机械元件，它将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。
静密封和动密封（一般往复运动）用密封件叫密封件。
油封的代表形式是TC油封，这是一种橡胶完全包覆的带自紧弹簧的双唇油封，一般说的油封常指这种tc骨架油封。
分类油封实物油封（oil seal）是一般密封件的习惯称谓，简单地说就是润滑油的密封。
油封一般分为单体型和组装型，组装型是骨架与唇口材料可以自由组合，一般用于特殊油封。
从油封的密封作用、特点、结构类型、工作状态和密封机理等可以分成多种形式和不同叫法，但习惯上一般将旋转轴唇形密封圈叫油封，静密封和动密封（一般往复运动）用密封件叫密封件。
油封的代表形式是TC油封，这是一种橡胶完全包覆的带自紧弹簧的双唇油封，一般说的油封常指这种tc骨架油封，骨架油封示意图参见图：骨架油封结构剖析示意图2材料油封油封的常用材料有：丁腈橡胶，氟橡胶，硅橡胶，丙烯酸酯橡胶，聚氨酯，聚四氟乙烯等。
选择油封的材料时，必须考虑材料对工作介质的相容性、对工作温度范围的适应性和唇缘对旋转轴高速旋转时的跟随能力。
一般油封工作时其唇缘的温度高于工作介质温度20~50℃，在选择油封材料时应予注意。
详情请参照:橡胶种类及特性。
油封的工作范围与油封使用的材料有关：材料为丁腈橡胶（NBR）时为-40~120℃，亚力克橡胶（ACM）-30~180℃，氟橡胶（FPM）-25~300℃。
常用型式(老标准)型式结构简图代号主要特征用途普通单唇形 B 一般用于高、低速旋转轴及往复运动密封矿物油及水等介质。
普通油封，在灰尘和杂质比较少的情况下使用，耐介质压力<的场合，最高线速度15m/s，往复运动速度<s。
普通双唇形FB 除上述S型油封的使用特征外，还可防尘。

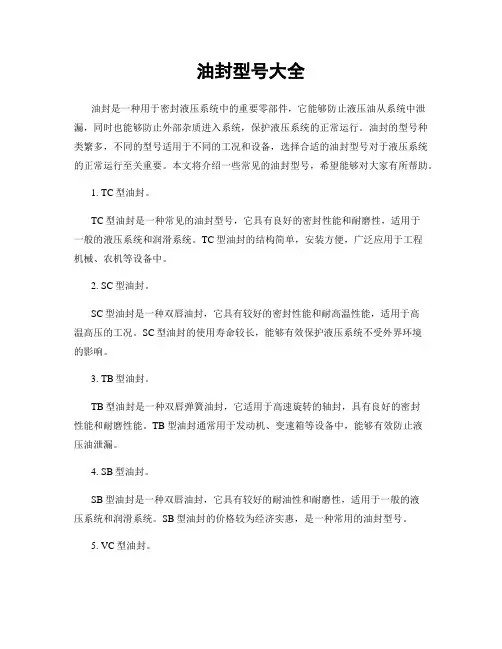

油封型号大全
