欧姆定律的易错题--最新
欧姆定律 易错疑难点(带答案)
欧姆定律易错疑难点(带答案)格的定值电阻、小灯泡和导线等.请你选择合适的器材并说明理由，完成该实验.9.在伏安法测电阻实验中，电流表和电压表的选择应该注意什么？为什么？10.在伏安法测电阻实验中，为什么要选择合适的定值电阻？应该如何选择？11.在伏安法测电阻实验中，为了保证测量精度，导线的选择应该注意什么？应该如何选择？1.在探究“一定电压下，电流与电阻的关系”实验中，电路如图所示。
电源电压为3V，滑动变阻器标有“15Ω1A”字样。
在a、b间接入不同阻值的定值电阻，闭合开关后，移动滑片P，使电压表示数为1.5V，读出电流表的示数。
当20Ω的电阻接入a、b间时，闭合开关后，无论怎样移动滑片P，电压表示数始终无法达到1.5V。
这可能是因为20Ω的阻值太大。
2.小聪所在的实验小组利用如图所示的电路探究电流与电压、电阻的关系。
在电路中加入导线，使电路完整。
要求滑片P向右移动时电流表的示数变大。
小聪利用连接好的电路探究“电流与电压的关系”，得到的数据如下表所示：实验序号 1 2 3 4电压U/V 0.5 1.0 1.5 2.0电流I/A 0.1 0.2 0.3 0.4通过分析表中的数据可以得出，电流与电压成正比，即电流随着电压的增加而增加。
为了探究“电流与电阻的关系”，小聪选择了5Ω、10Ω、15Ω、20Ω4个定值电阻进行实验。
他首先将5Ω的电阻接入电路，闭合开关后，移动滑片，使电压表的示数为2V，并记录了相应的电流值。
然后断开开关，将5Ω的电阻换成10Ω电阻，接下来需要进行的操作是重新闭合开关，移动滑片，使电压表的示数为2V，记录相应的电流值。
老师在实验桌上准备了“20Ω2A”和“40Ω1A”两种规格的滑动变阻器和电压恒为 4.5V的电池组。
为了能够完成上述实验，小聪需要选择规格为“40Ω1A”的滑动变阻器，因为在实验中需要通过改变电阻值来改变电路中的电流，而“40Ω1A”的滑动变阻器可以提供更大的电阻范围，以便进行更多的实验。

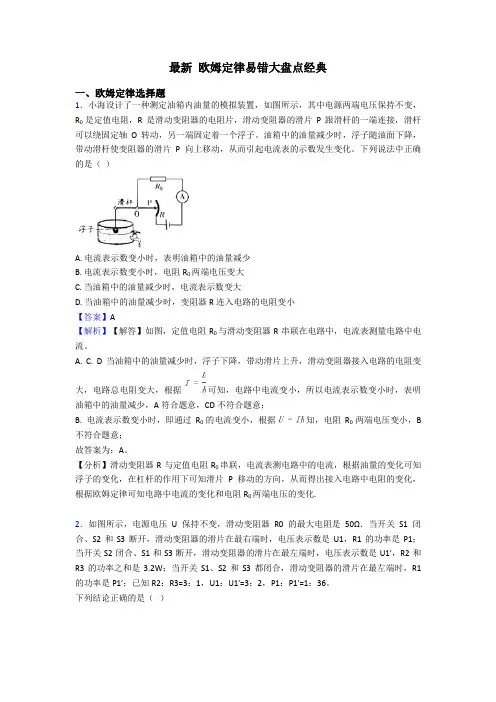

最新 欧姆定律易错大盘点经典
最新欧姆定律易错大盘点经典一、欧姆定律选择题1．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。
油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。
下列说法中正确的是（）A. 电流表示数变小时，表明油箱中的油量减少B. 电流表示数变小时，电阻R0两端电压变大C. 当油箱中的油量减少时，电流表示数变大D. 当油箱中的油量减少时，变阻器R连入电路的电阻变小【答案】A【解析】【解答】如图，定值电阻R0与滑动变阻器R串联在电路中，电流表测量电路中电流。
A. C. D 当油箱中的油量减少时，浮子下降，带动滑片上升，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据可知，电路中电流变小，所以电流表示数变小时，表明油箱中的油量减少，A符合题意，CD不符合题意；B. 电流表示数变小时，即通过R0的电流变小，根据知，电阻R0两端电压变小，B 不符合题意；故答案为：A。
【分析】滑动变阻器R与定值电阻R0串联，电流表测电路中的电流，根据油量的变化可知浮子的变化，在杠杆的作用下可知滑片P移动的方向，从而得出接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和电阻R0两端电压的变化.2．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。
下列结论正确的是（）A. 电源电压是12VB. R2的阻值是30ΩC. 电流表的最大示数是2.1AD. 该电路的最大功率是64W【答案】 C【解析】【解答】解：第一过程：当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，R1和滑动变阻器R0的全部串联在电路中，电压表测量R1的电压，电压表示数是U1，如图甲。

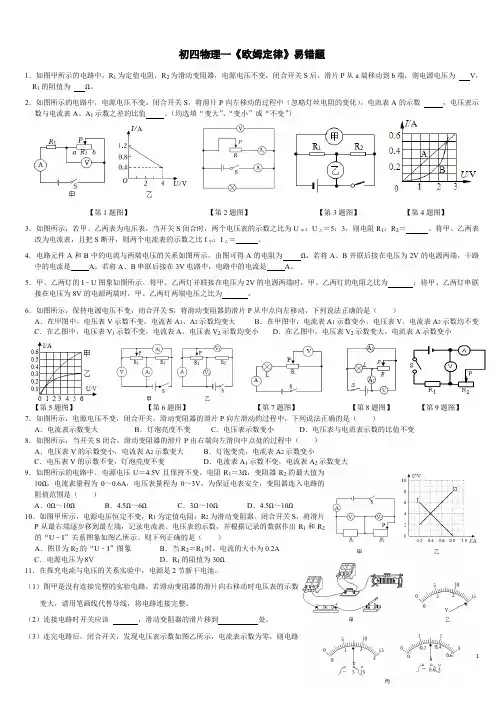

初四物理--《欧姆定律》易错题
初四物理--《欧姆定律》易错题1．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变，闭合开关S后，滑片P从a端移动到b端，则电源电压为V，R1的阻值为Ω。
2．如图所示的电路中，电源电压不变。
闭合开关S，将滑片P向左移动的过程中（忽略灯丝电阻的变化），电流表A的示数，电压表示数与电流表A、A1示数之差的比值。
（均选填“变大”、“变小”或“不变”）【第1题图】【第2题图】【第3题图】【第4题图】3．如图所示，若甲、乙两表为电压表，当开关S闭合时，两个电压表的示数之比为U甲：U乙＝5：3，则电阻R1：R2＝。
将甲、乙两表改为电流表，且把S断开，则两个电流表的示数之比I甲：I乙＝。
4．电路元件A和B中的电流与两端电压的关系如图所示，由图可得A的电阻为Ω，若将A、B并联后接在电压为2V的电源两端，干路中的电流是A；若将A、B串联后接在3V电路中，电路中的电流是A。
5．甲、乙两灯的I﹣U图象如图所示。
将甲、乙两灯并联接在电压为2V的电源两端时，甲、乙两灯的电阻之比为；将甲、乙两灯串联接在电压为8V的电源两端时，甲、乙两灯两端电压之比为。
6．如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（）A．在甲图中，电压表V示数不变，电流表A1、A2示数均变大B．在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变C．在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小D．在乙图中，电压表V2示数变大，电流表A示数变小【第5题图】【第6题图】【第7题图】【第8题图】【第9题图】7．如图所示，电源电压不变，闭合开关，滑动变阻器的滑片P向左滑动的过程中，下列说法正确的是（）A．电流表示数变大B．灯泡亮度不变C．电压表示数变小D．电压表与电流表示数的比值不变8．如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中（）A．电压表V的示数变小，电流表A2示数变大B．灯泡变亮，电流表A2示数变小C．电压表V的示数不变，灯泡亮度不变D．电流表A1示数不变，电流表A2示数变大9．如图所示的电路中，电源电压U＝4.5V且保持不变。

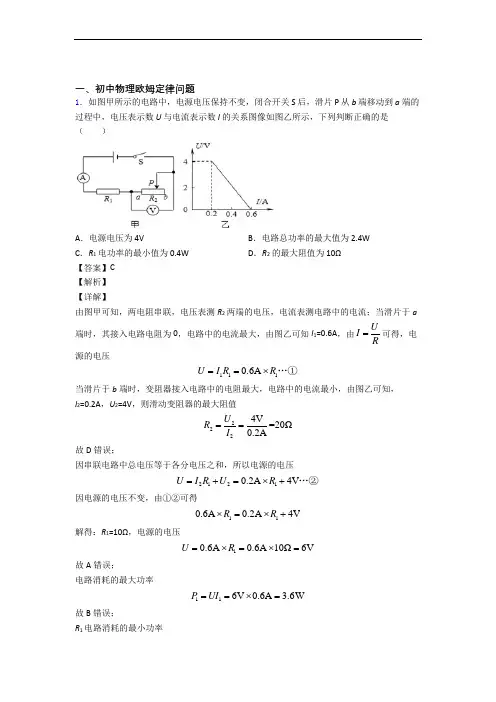

物理复习欧姆定律专项易错题及答案
一、初中物理欧姆定律问题1．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由UIR=可得，电源的电压1110.6AU I R R==⨯…①当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值2224V=20Ω0.2AURI==故D错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A4VU I R U R=+=⨯+…②因电源的电压不变，由①②可得110.6A0.2A4VR R⨯=⨯+解得：R1=10Ω，电源的电压10.6A0.6A10Ω6VU R=⨯=⨯=故A错误；电路消耗的最大功率116V0.6A 3.6WP UI==⨯=故B错误；R1电路消耗的最小功率221210.2A10Ω0.4WP I R==⨯=（）故C正确。
故选C。
2．如图电路,电源两端电压为4.5V且保持不变．电阻R1为10Ω,滑动变阻器R2的铭牌上标有“20Ω 1A”的字样,电流表的量程为0~0.6A,两个电压表的量程均为0~3V,在保证电路安全的条件下,下列说法中正确的是（）A．定值电阻R1的最大功率为3.6WB．电流表A的示数变化范围为0.15A~0.45AC．滑动变阻器的最小功率为0.45WD．滑动变阻器R2的阻值取值范围为0Ω~20Ω【答案】C【解析】【详解】A．从图中可以看到，这是一个串联电路，电阻R1和滑动变阻器R2串联在一起，电压表V1测的是电阻R1两端的电压，电压表V2测的是滑动变阻器R2接入电路中电阻两端电压，要求定值电阻R1的最大功率，那么需要定值电阻R1两端的电压最大，由题意可知，当R1两端的电压是3V时，电压表V1的量程没有超出，流过R1的电流为1113V==0.3A10ΩUIR=此电流大小没有超过电流表的量程，也没有超过滑动变阻器R2的最大电流，那么滑动变阻器R2两端的电压为214.5V3V 1.5VU U U=-=-=这个电压大小也没有超过电压表V2的量程，所以当R1两端的电压是3V时能够保证电路安全，此时定值电阻R1的最大功率为()221113V0.9W10ΩUPR===A错误；B．当电流表的示数最小时，电路中电阻最大，滑动变阻器R2接入电路中电阻最大，即220ΩR=，电路中的电流大小为124.5V0.15A10Ω20ΩUIR R===++这个电流大小没有超过滑动变阻器R2的最大电流，也没有超过电流表的量程，此时R1两端的电压是1R 10.15A 10Ω 1.5V U IR ==⨯=R 2两端电压为21R R - 4.5V -1.5V 3V U U U ===这也没有超过两电压表的量程，所以电路中的电流最小可以为0.15A ； 当电流表的示数最大时，假设0.45A I =，此时R 1两端的电压是1R 10.45A 10Ω 4.5V U IR ==⨯=这个电压大小超过了电压表的量程，所以0.45A I ≠，所以电流表A 的示数变化范围不为0.15A~0.45A ，B 错误；CD ．当滑动变阻器R 2的电阻最小时，此时电路中电流最大，R 1两端的电压最大，只能是3V ，由上述可知0.3A I =，R 2两端的电压为2R 1.5V U =，R 2的最小值为2R 2 1.5V5Ω0.3AU R I=== 由上述可知，滑动变阻器R 2的电阻可取20Ω，这也是R 2的最大值，所以滑动变阻器R 2的阻值取值范围为5Ω~20Ω；设电路中的电流为I ，由题意可知道滑动变阻器的功率为()()2222222221212121212-4-4U U U P I R R R R R R R R R R R R R ⎛⎫==⋅=⋅= ⎪++⎝⎭+ 要使电功率P 最小，那么()2122-R R R 要最大，当R 2是5Ω或者20Ω时，()2122-R R R 最大，滑动变阻器的电功率最小，大小为0.45W P =，可知，C 正确、D 错误。

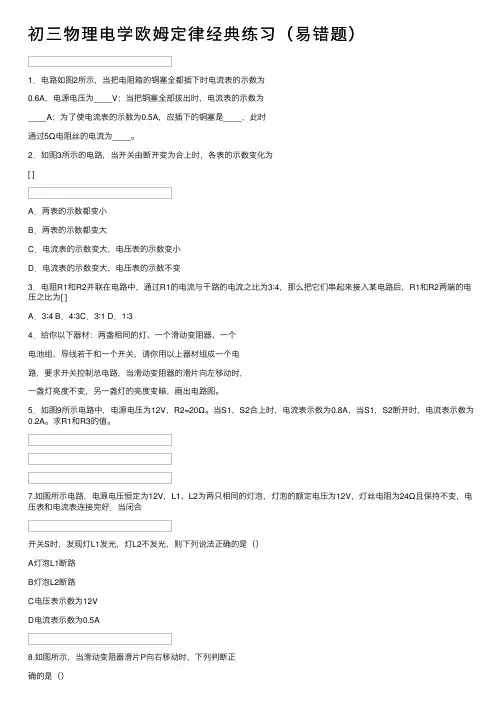

初三物理电学欧姆定律经典练习（易错题）
初三物理电学欧姆定律经典练习（易错题）1．电路如图2所⽰，当把电阻箱的铜塞全都插下时电流表的⽰数为0.6A，电源电压为____V；当把铜塞全部拔出时，电流表的⽰数为____A；为了使电流表的⽰数为0.5A，应插下的铜塞是____，此时通过5Ω电阻丝的电流为____。
2．如图3所⽰的电路，当开关由断开变为合上时，各表的⽰数变化为[ ]A．两表的⽰数都变⼩B．两表的⽰数都变⼤C．电流表的⽰数变⼤，电压表的⽰数变⼩D．电流表的⽰数变⼤，电压表的⽰数不变3．电阻R1和R2并联在电路中，通过R1的电流与⼲路的电流之⽐为3∶4，那么把它们串起来接⼊某电路后，R1和R2两端的电压之⽐为[ ]A．3∶4 B．4∶3C．3∶1 D．1∶34．给你以下器材：两盏相同的灯、⼀个滑动变阻器、⼀个电池组、导线若⼲和⼀个开关，请你⽤以上器材组成⼀个电路，要求开关控制总电路，当滑动变阻器的滑⽚向左移动时，⼀盏灯亮度不变，另⼀盏灯的亮度变暗，画出电路图。
5．如图9所⽰电路中，电源电压为12V，R2=20Ω。
当S1，S2合上时，电流表⽰数为0.8A，当S1，S2断开时，电流表⽰数为0.2A。
求R1和R3的值。
7.如图所⽰电路，电源电压恒定为12V，L1、L2为两只相同的灯泡，灯泡的额定电压为12V，灯丝电阻为24Ω且保持不变，电压表和电流表连接完好．当闭合开关S时，发现灯L1发光，灯L2不发光，则下列说法正确的是（）A灯泡L1断路B灯泡L2断路C电压表⽰数为12VD电流表⽰数为0.5A8.如图所⽰，当滑动变阻器滑⽚P向右移动时，下列判断正确的是（）A.电压表的⽰数不变，电流表A1的⽰数变⼤，A2的⽰数变⼩B.电压表的⽰数不变,电流表A1的⽰数不变，A2 的⽰数变⼤C.电压表的⽰数与A1的⽰数的⽐值变⼤，A2的⽰数变⼩D.电压表的⽰数与A1的⽰数的⽐值不变，A2 的⽰数变⼩9⼩刚利⽤如图甲所实物电路探究“导体中电流跟电阻的关系”，提供的实验器材有：电压恒为6V的电源、电流表、电压表、四个不同阻值的定值电阻、滑动变阻器、开关、导线若⼲．（1）图甲中部分导线已连好，请⽤笔画线代替导线将电路连接完整．（2）实验中通过调节滑动变阻器保持电阻R两端电压不变，这种⽅法是______．A．控制变量法B．转换法C．等效替代法（3）实验数据如表，第2次实验中电流表的⽰数如图⼄所⽰，则电流表⽰数为______A．（4）由于操作不当，导致⼀组数据存在错误，请判断第______次实验的数据存在错误，产⽣错误的原因______．（5）结合表中数据可知，⼩刚选⽤的滑动变阻器的最⼤阻值⾄少是______Ω．10.如图所⽰的电路，电源电压为12V且保持不变．R1=8Ω，R3=14Ω．求：（1）当S1闭合、S2断开时，电流表A的⽰数为1.2A．则R2的阻值多⼤？（2）当S1、S2均闭合时．电流表A的⽰数多⼤？（3）当S1、S2均断开时．电流表A的⽰数多⼤？电压表V1、V2的⽰数多⼤？11（2015?荆州）如图电路，电源电压不变，R1为定值电阻．闭合开关S，⾬林将滑动变阻器R2的滑⽚P从最右端移动到最左端的过程中，电压表和电流表的⽰数变化情况如⼄图所⽰，滑动变阻器R2的最⼤阻值是Ω；滑动变阻器的滑⽚P在中点时，电流表的⽰数为A．R2=15 Ω，R阻值⼀定但未12如图，电源电压恒定，电阻R知，当单⼑双掷开关S掷向a（同时与b断开），电压表⽰数为2.0 V.若掷向b（同时与a断开），电压表⽰数可能为（）A. 3.0VB. 2.5 VC. 2.0 VD. 1.5 V13⼩明同学要测量某未知电阻的阻值（整个实验过程中电源电压保持不变）（1）按照图甲电路图正确连接电路后，闭合开关，⼩明发现电流表⽆⽰数，但电压表⽰数很⼤．电路中出现的故障原因是______．（2）排除故障后，电流表和电压表的⽰数如图⼄所⽰，则R0=______Ω．接下来⼩明调整变阻器的滑⽚继续测量，这样做的⽬的是______．（3）⼩明想利⽤这些器材测量另⼀个未知电阻R x的阻值，但发现电流表已经损坏．⼩华帮他设计另⼀个实验⽅案：利⽤图丙所⽰的电路，先闭合开关S、S1，记下电压表的⽰数U1，再______，记下电压表⽰数U2．则R x=____________（4）⼩明看了⼀下滑动变阻器的铭牌标有“20Ω 2A”，他认为在电流表损坏的情况下，利⽤原电路（图甲）也能测量出R x的阻值，其实验⽅案是___________________________________________________________________________________________________________。
物理欧姆定律题20套(带答案)及解析【可编辑全文】
可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
BCD不符合题意，A 符合题意。
物理易错题精选-欧姆定律练习题及答案
一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A ．电路中电流变化的范围是0A ～0.5AB ．滑动变阻阻值变化的范围是2.5Ω～10ΩC ．灯泡的最小功率是0.45 WD ．该电路的最大功率是1.25W 【答案】C 【解析】 【详解】AB ．当灯泡的电压最大时，即L 2.5V U =，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ； 由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。
九年级物理欧姆定律易错题(Word版 含答案)
九年级物理欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。
【详解】(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。
而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。
处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。
(4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R，A P段的电阻为R AP，电源电压为U，根据欧姆定律有APAPU UIR R==即是AP0.9V UR R=此为①式当电压表示数为U´AP=1.2V时，设变阻器减小的电阻为△R，同理有´´APAPU UIR R R==-∆即是1.2VAPUR R R=-∆此为②式解①②两式得，R=4△R此为③式将③式代入①式得，3.6VAPURR=∆当滑片P2再向右移动相同的距离，电压表的示数设为U´´AP，同理有´´´2APAPU UIR R R==-∆而将③式入上式，得´´113.6V 1.8V22APAPURUR==⨯=∆2．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为6V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω1A”），导线若干．（1）请根据如图甲的电路图用笔画线将图乙实物图连接完整（要求滑动变阻器向右移动时，电路中的电流变小）_______．导线不能交叉（2）连线时，开关必须____，滑动变阻器必须移到最____端．（此空选填：“左或者右”）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是_________________填字母．A.电阻断路电流表坏了滑动变阻器短路电阻短路（4）排除电路故障后进行实验．实验中，当把的电阻换成的电阻后，应把变阻器滑片向___填“左”或“右”滑动，同时眼睛盯住_______．这样做的的目的是：________ ．（5）为完成了五个定值电阻进行实验，并根据实验数据如图丙所示的电流I随电阻R变化的图象．他应选择的滑动变阻器规格是_______由此得到的结论__________【答案】断开右A右伏特表保证电压表的示数不变“50Ω 1A”电压一定时，电流跟电阻成反比【解析】【详解】(1)因为当5Ω的电阻接入电路时，电压表的量程是0-3V，所以电路电流最大为U=0.6A，故电流表量程选0.6A,则根据电路图,连接实物电路,如图所示:IR(2)连线时，开关必须断开，滑动变阻器必须移到最右端，以保护电路；（3））连接好电路，闭合开关，发现电流表没有示数，说明电路中没有电流，移动滑动变阻器的滑片，电压表示数始终接近电源电压．说明电路中有断路现象，造成这一现象的原因可能是电阻断路了；（4）除电路故障后进行实验．实验中，当把5Ω的电阻换成10Ω的电阻后，接入电路的电阻变大，电流变小，滑动变阻器两端的电压变小，固定电阻两端电压变大，为了保持固定电阻两端的电压不变，应把变阻器滑片向右滑动，增大滑动变阻器两端电压，同时眼睛盯住电压表，以保持电压表示数不变；（5）应选择的滑动变阻器规格是“50Ω 1A”，电压一定时，电流跟电阻成反比．【点睛】(1)根据电路图连接实物，注意导线不要交叉和电表量程选择适当；(2)电路连接时都要断开开关；(3)连好电路闭合开关，发现电压表有示数，电流表无示数则故障可能是电阻发生断路；(4)根据串分压的知识，先判断出改接后电压表的示数变化，然后判断滑片的移动方向；3．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。
【物理】 欧姆定律易错题
【物理】欧姆定律易错题一、欧姆定律选择题1．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。
在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A【答案】D【解析】【解答】A、根据可得，灯泡正常发光时的电阻：，A不符合题意；B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，通过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W，C不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。
灯正常工作，通过小灯泡的电流为0.5A；通过滑动变阻器的电流：；故干路电流，即电流表的示数：，D符合题意；故答案为：D。
【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】 B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；3．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
中考物理欧姆定律的计算问题(大题培优 易错 难题)含详细答案
ABC．当滑片位于a端时，R1、R2串联，电路中的电流最小即I=0.4A，电压表的示数最大U1=4V，由 可知，R1的最大电阻
则电源的电压
-------①
当滑片位于b端时，电路为R2的简单电路，此时电路中的电流最大，即 ，则电源的电压
-------②
因为电源的电压不变，联立①②可得：R2=5Ω，U=6V，故ABC错误；
D．当小灯泡正常发光时，电路中电流是1.0A，滑动变阻器连入电路的电阻两端电压是
滑动变阻器连入电路的电阻为
D正确。
6．如图甲所示，闭合开关S，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图像如图乙。下列说法中正确的是（ ）
A．电源电压为9VB．滑动变阻器的最大阻值为14Ω
B错误；
D．由上述可知， ，根据 可得电路先后两次消耗的总功率之比是
D正确。
故选AD。
5．如图甲，滑动变阻器标有“20Ω 2A”，闭合开关S，滑动变阻器的滑片从最右端滑至某一位置时，小灯泡正常发光。电流表示数与两电压表示数的关系图像如图乙。下列说法中正确的是（）
A．电源电压为12V
B．小灯泡的额定功率为6W
B．R1的电阻值是
C．电源电压
D．R2两端的电压为3V
【答案】B
【解析】
【分析】
【详解】
A．由电路图知，三个电阻串联，所以串联电路中电流处处相等，故A不符合题意；
B．由题意可得，电压表 测R1、R2的总电阻，电压表 测R2、R3的总电阻，故
将R1和R2对换位置后，电流表、电压表示数均不变，说明
则
故B符合题意；
UL＝U﹣UV1＝12V﹣6V＝6V
所以
最新 欧姆定律易错题
最新欧姆定律易错题一、欧姆定律选择题1．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。
闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。
下列说法错误的是（）A. 电源电压为15 VB. 电阻R的阻值为30 ΩC. 电阻R最小功率为7.5WD. 在加满油后，1 min内电阻R产生的热量为450 J【答案】C【解析】【解答】根据和电源电压不变的特点，利用电路的两种状态，可得关系式：，解得R为30Ω，代入得：故电源电压为15 V，AB选项正确，但不符合题意；电阻R最小功率时，即电流最小时的功率，，C 错误，符合题意；在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为：，D正确，但不符合题意。
【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R 产生的热量.2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
故答案为：B。
【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
最新 欧姆定律易错题经典
最新欧姆定律易错题经典一、欧姆定律选择题1．如图所示电路中，电源两端电压保待不变，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A. 电压表V1的示数变大，电路消耗的总功率变小B. 电压表V2的示数不变，电路消耗的总功率变大C. 电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大D. 电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大【答案】 B【解析】【解答】由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源的电压，电流表测电路中的电流，因电源两端电压保待不变，所以，滑片移动时，电压表V2的示数不变，滑动变阻器滑片P自b向a移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可得，电路中的电流变大，即电流表A的示数变大，由U=IR可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即电压表V1的示数变小，故A错误；因电压表V1的示数变小，电压表V2的示数不变，电流表的A的示数变大，所以，电压表V1的示数与电流表A的示数之比变小，电压表V2的示数与电流表A的示数之比变小，故CD错误；由P=UI可得，电路消耗的总功率变大，故B正确，故答案为：B.【分析】本题考查学生对电路的动态分析能力。
由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源的电压，电流表测电路中的电流。
串联电路中总电压等于各分电压之和。
2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．4．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
中考物理复习欧姆定律的计算专项易错题附答案解析
一、欧姆定律的计算问题难题易错题1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4W【答案】D【解析】【详解】AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。
滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。
因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，R2=28V 0.4AUI=20Ω故C错误；D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大P=UI=12V×1.2A=14.4W，故D正确；故选D。
2．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A ．要使电压表的示数增大1V ，小灯泡L 两端的电压就会减小1VB ．当滑片P 移到最右端时，通电100s 滑动变阻器消耗的电能是192JC ．当滑片P 移到变阻器的中点时，小灯泡L 正常发光D ．当滑片P 移到变阻器的中点时，电阻R 的实际功率是3.6W 【答案】B 【解析】 【分析】 【详解】A ．从图中可以看到，这是一个串联电路，电压表测的是小灯泡L 两端的电压，所以电压表的示数增大1V ，小灯泡L 两端的电压也会增大1V ，A 错误；B ．可知，小灯泡L 的电阻是()22LL L 6V 12Ω3WUR P === 这是一个串联电路，电路中的电流大小是L 12V0.2A 48Ω12ΩU I R R ===++ 通电100s 滑动变阻器消耗的电能是()220.2A 48Ω100s 192J W I Rt ==⨯⨯=B 正确；C ．当滑片P 移到变阻器的中点时，电路中的电流大小是'L 12V 1A124Ω12Ω32U I R R ===++小灯泡L 的电压是''L L 1A 12Ω4V 3U I R ==⨯=小灯泡不会正常发光，C 错误；D ．当滑片P 移到变阻器的中点时，电路中的电流大小是1A 3，变阻器接入电路的电阻大小是24Ω，则滑动变阻器R 的实际功率是()22'11A 24Ω 2.7W 23P IR ⎛⎫⎛⎫==⨯≈ ⎪ ⎪⎝⎭⎝⎭D 错误；故选B。
物理复习欧姆定律专项易错题及详细答案
一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
关于这两种接法，下列说法中正确的是（）A ．甲图适合测量阻值较大的电阻，误差会减小B ．乙图适合测量阻值较大的电阻，误差会减小C ．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D ．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A ．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A R U U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D ．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU U R I I I =<+乙 即测量值与真实值相比偏小，故D 错误。
物理易错题精选-欧姆定律练习题含详细答案
一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A ．电路中电流变化的范围是0A ～0.5AB ．滑动变阻阻值变化的范围是2.5Ω～10ΩC ．灯泡的最小功率是0.45 WD ．该电路的最大功率是1.25W 【答案】C 【解析】 【详解】AB ．当灯泡的电压最大时，即L 2.5V U =，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ； 由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。
九年级物理欧姆定律易错题(Word版 含答案)
九年级物理欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
【物理】物理欧姆定律的计算问题的专项培优易错试卷练习题(含答案)含详细答案
一、欧姆定律的计算问题难题易错题1．如图电路，电源电压恒定，R1＝12Ω，R2＝6Ω，R3是定值电阻，闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.4A，接b时电流表的示数可能为（）A．0.2A B．0.4A C．0.6A D．0.8A【答案】C【解析】【分析】由电路图可知，闭合开关S1，单刀双掷开关S2接a时，R1与R3串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压；当闭合开关S1，单刀双掷开关S2接接b时，R2与R3串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电流表的示数，然后结合R3＝0、R3→∞得出电流表示数的变化范围，即可得出答案。
【详解】由电路图可知，闭合开关S1，单刀双掷开关S2接a时，R1与R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以由可得，电源的电压：，当闭合开关S1，单刀双掷开关S2接接b时，R2与R3串联，电流表测电路中的电流，则电流表的示数：，当R3＝0时，，当R3→∞时，，由R3是定值电阻可知，，则C正确；故选C。
2．学校的科技小组设计了一种自动计数器，可以自动记录跳绳的次数，其简化电路如图甲所示。
其中R1是光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，这时自动计数器会计数一次。
R2是定值电阻，信号处理系统能记录AB间每时刻的电压。
已知电源电压为12 V ，某时段AB 间的电压随时间变化的图像如图乙所示，则下列说法正确的是A ．AB 两端电压为2 V 时，跳绳自动计数器会计数一次 B ．绳子挡住了射向R 1的红外线时，R 1和R 2的阻值相等C ．绳子没有挡住射向R 1的红外线时，R 1的阻值是R 2的3倍D ．绳子挡住了射向R 1的红外线时，R 1的阻值是R 2的5倍 【答案】AD 【解析】 【分析】 【详解】A ．由题知，当射向R 1的激光被挡时，R 1阻值变大，根据串联电路的分压原理知，R 1分得电压增大，R 2分得电压减小，由图乙知，此时U 2=U AB =2V ，因为R 1的电阻变大，自动计数器会计数一次，即AB 间电压为2V 计数一次，故A 项正确； B ．由串联分压的特点可知12112222U U U IR R U U IR R -===， 即1212V-2V 5=2V 1R R =， 所以R 1=5R 2，故B 项错误；C ．当射向R 1的激光没有被挡时，R 1阻值变小，R 1分得电压减小，R 2分得电压增大，由图乙知，此时U 2'=U AB '=6V ，由串联电路的分压原理有：12112222U U U I R R I R R U U ''''-==='''，即1212V-6V 1=6V 1R R '=，所以12R R '=，故C 项错误；D ．结合BC 项，115R R '=，即绳子挡住了射向R 1的红外线时，R 1的阻值是R 2的5倍，故D 项正确。
【物理】初中物理欧姆定律易错题精选经典.docx
【物理】初中物理欧姆定律易错题精选经典一、欧姆定律选择题1．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx 的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有（）A. （1）（ 2）B.（1）（ 3）C.（2）（ 4）D. （2）（3）【答案】 B【解析】【解答】解：（1）开关 S1闭合， S2断开时， R0和 R x串联，电流表可以测出通过R x的电流I x；再S2闭合时为R x的简单电路，不能直接或间接测量出R x的电压，所以不能求出 R x的电阻；（2）开关S0闭合， S接 1 时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S 接 2 时电路为未知电阻R x的简单电路，电流表测通过 R x x x0闭合， S接 1时和 S接 2 时电压表的电流 I ，根据 R = 求出电阻；（ 3）开关SV 的正负接线柱会连接错误，故无法测出正确的使用；（4）开关 S 和 S 都闭合时， R 被120短路，电压表测量电源电压U；只闭合 S10x串联，电压表直接测量x时， R和 R R 两端的电压 U x；根据串联电路中总电压等于各分电压之和求出定值电阻两端的电压U0=U﹣ U x，根据 I0=求出通过定值电阻的电流即为通过x电流，根据x求出电阻．R R =综上可知， B 符合题意， ACD不符合题意．故答案为： B．【分析】在单表测量电阻的实验中，都会用到定值电阻，用串联电路的电流相等或并联电路的电压相等得出未知电阻的电流或电压，利用欧姆定律求电阻.2．我国刑法规定，从 201 年 5 月 1 日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R 为酒精气体浓度传感器（气敏电阻）， R 的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R 的阻值减少B.当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C.当酒精浓度增大时，电压表的示数变大D.当酒精浓度增大时，电流表的示数变小【答案】C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故 A 错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故 B 错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故 D 错误．故选 C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如图甲所示，粗细均匀的电阻丝AB 通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S 后，滑片P 从最左端 A 滑到最右端 B 的过程中，小灯泡的I﹣ U 图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9V小B.灯泡的额定功率为3WC. 电阻丝 AB 的最大阻值为6Ω D. 滑片P 在A、 B 两端时小灯泡的电功率之比为 1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于 B 端时，电路为L 的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故 A 错误；灯泡的额定功率 P L=U L I L=6V× 1A=6W，故 B 错误；（ 2）当滑片 P 在最左端 A 时，电阻丝 AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′ =1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB 两端电压：U AB=U﹣ U L′ =6V﹣ 1.5V=4.5V，因串联电路中各处的电流相等，所以，由I=可得，电阻丝AB 的阻值：R AB===9Ω，故 C 错误，灯泡的电功率：P L′ =U L′ I=1.5V × 0.5A=0.，75W则滑片 P 在 A、 B 两端时小灯泡的电功率之比：P L′： P L=0.75W： 6W=1： 8，故 D 正确．故选 D．【分析】（ 1）由图甲可知，当滑片位于 B 端时，电路为 L 的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI 求出灯泡的额定功率；（ 2）滑片 P 在最左端 A 时，电阻丝AB 完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB 两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB 的阻值，根据P=UI 求出灯泡的电功率，然后得出滑片P 在 A、 B 两端时小灯泡的电功率之比．4．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表 V 和电流表 A 示数均变大B 电.压表V 和电流表 A 示数之比不变21C. 电压表 V 和电流表 A 的乘积不变D 电.压表V 变化量和电流表A 变化量之22比不变 【答案】 D【解析】 【解答】解：由电路图可知， R 1 与 R 2 并联后再与 R 0 串联，电压表 V 1 测并联部分的电压，电压表 V 2 测 R 0 两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R 1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由 I= 可知，干路中的电流变小，即电流表 A 的示数变小，由 U=IR 可知， R 0 两端的电压变小，即电压表V 2 的示数变小，故 A 错误；由电压表 V 2 示数变小、电流表 A 示数变小可知，电压表 V 2 和电流表 A 的乘积变小，故 C错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V 1的示数变大，由电压表 V 1 的示数变大、电流表 A 示数变小可知，电压表 V 1 和电流表 A 示数之比变大， 故 B 错误；（ 2）设温度变化前后，干路中的电流分别为 I 1、 I 2 ，则电压表 V 2 示数的变化量：△U 2 =I 2R 0 ﹣I 1 R 0 =（ I 2﹣ I 1 ）R 0=△ IR 0 ， 即 =R 0 ， 且 R 0 的阻值不变，所以，电压表 V 2 变化量和电流表 A 变化量之比不变，故 D 正确．故选 D ．【分析】由电路图可知， R 1 与 R 2 并联后再与 R 0 串联，电压表 V 1 测并联部分的电压，电压 表 V 2 测 01）根据热敏电阻阻值与温度的关系得R 两端的电压，电流表测电路中的电流．（ 出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和 R 0 两端的电压变化，然后得出电压表 V 2 和电流表 A的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V 1 的示数变化，然后得出电压表 V 1 和电流表 A 示数之比变化；（ 2）设出温度变化前后电路中的电流，根 据欧姆定律得出电压表示数和电流表示数与 R 0 的阻值关系，然后得出电压表 2V 变化量和 电流表 A 变化量之比的变化．5．如图电路，电源电压不变，闭合开关S，当滑片P 置于滑动变阻器R的最右端 B处2时，电压表的示数为 4V，定值电阻 R1的功率为 0.8W；当滑片 P 置于滑动变阻器R2的中点时，电压表的示数变化了 1V．下列结果正确的是（）A. 电源电压为8VB. R 的阻值为 20ΩC. 电路前后电流之比为1：3D. 电路总功率变1化了 1.2W【答案】 D【解析】【解答】解：（ 1）由电路图可知， R12串联，电压表测滑动变阻器2两端的与 R R电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在 B 处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝ I1×R2＝×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P 置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣ 1V＝ 3V，同理可得，此时滑动变阻器两端的电压：U2′＝× ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用① 式比② 式可得：＝，解得： R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③ 代入① 式可得：＝ 4V，解得： U＝ 6V，A 不符合题意；（2）当滑片 P 置于滑动变阻器R2的最右端 B 处时，电压表的示数为 4V，定值电阻两端的电压为U1＝ 6V﹣4V＝2V，此时定值电阻 R1的功率为1＝＝ 0.8W ，0.8W，即； P ＝解得： R1＝5Ω，则 R2＝ 2R1＝ 2× 5Ω＝ 10Ω， B 不符合题意；（ 3 ）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△ P＝P2总﹣ P1总＝﹣＝﹣＝1.2W，D符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律的易错题一、容易混绕的概念题1、根据欧姆定律 I=U/R ，下列说法正确的是（ ） D A ．通过导体的电流越大，这段导体的电阻就越小 B. 导体两端的电压越高，这段导体的电阻就越大 C. 导体的电阻与电压成正比，与电流成反比D. 导体两端的电压越高，通过这段导体中的电流就越大2、某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a 、b 的电流随电压变化情况如图所示，则下列结论与图象相符的是（ ） DA ．电阻一定时，电流随着电压的增大而减小B ．电压相同时，阻值大的电阻通过的电流大C ．电流相同时，阻值小的电阻两端的电压大D ．两电阻阻值的关系是R a ＞R b 3.在一段导体的两端加一可变电压U ，以下说法中正确的是（ ） BCD A.由R=U ／I 可知，R 与U 成正比 B.不管U 如何变化，U 与I 的比值不变 C.U 增加几倍，单位时间内通过该导体横截面的电荷量就增加几倍 D.当U 一定时，通过导体横截面的电荷量与通电时间成正比4、某同学做验证欧姆定律的实验时，根据收集到的数据绘制出了如图所示的一个图像，下列结论与图像相符的是（ ）DA.导体电阻一定时，导体两端电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端电压成正比C.导体两端电压一定时，导体的电阻跟导体中的电流成反比D.导体两端电压一定时，通过导体的电流跟导体的电阻成反比 二、滑动变阻器改变电路引起电流、电压的变化1. 下列各图中，滑动变阻器滑片P 移动时，电压表、电流表的示数怎样变化：图(1)若滑片P向右移动：电流表示数 ；电压表示数 ；图(2)若滑片P 向右移动：电流表示数 ；电压表示数 ；图(3)若滑片P 向右移动：电流表示IUOab数 ；电压表示数 ；图(4)若滑片P 向右移动：电流表示数 ；电压表示数 。
（1）变小，变小；（2）变小，变大；（3）不变，变小；（4）变小，变小2、如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在1A 至2A 之间，电压表的示数范围在6V 至9V 之间。
则定值电阻R 的阻值及电源电压分别是（ ） C A ．3Ω，15VB ．6Ω，15VC ．3Ω，12VD ．6Ω，12V3. 如图所示是一种自动测定油箱内油面高度的装置。
R 是滑动变阻器，它的金属滑片是杠杆的一端。
从油量表(电流表)指针所指的刻度，就可以知道油箱内油面的高度，说明它的原理。
答：油箱内油量减少后，油面下降，浮标向下移动，致使滑动变阻器R 的滑片 ，接入电路中的电阻 ，电路的总电阻 ，根据 可知，电路中的电流 ，油量表(实际是电流表)相应的示数 ，显示油箱内的油量。
如果油量表的表盘上刻着对应的油面高度，就可以从油量表上知道油箱内油面的高度。
向上移动，变大，变大，欧姆定律，变小，减小；4.如图所示是探究“并联电路电流关系”的电路图，电源电压保持不变。
闭合开关，两灯都发光。
过—会儿，由于灯泡L 2的质量问题，灯丝被烧断了。
假设L 1灯丝电阻不变，则下列说法正确的是 ( ) D A ．电流表A 示数变大 B ．滑动变阻器两端电压变大 C ．灯泡L 1亮度不变 D ．电流表A 1示数变大 三、通过开关改变电路1．如图所示，电源电压不变，在S 断开与闭合时，电流表两次读数之比为41，则可知21R R 为( ) D A ．41B ．14C ．31D ．13 2．如图所示电路，电源电压恒定不变。
当S 1闭合、S 2断开时，电压表的示数为3 V ；当S 1断开、S 2闭合时，电压表的示数为9 V ，则R 1︰R 2为( )CA．1：3 B．3：1 C．1：2 D．2：13. 如图所示，电源电压不变，R1=8Ω，R2=12Ω，当S1闭合，S2断开，①、②都是电流表时，两表示数之比为；当S1、S2都闭合，①、②都是电压表时，两表示数之比为。
2：5，5：3四、条件限制，最值问题1、给你一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的定值电阻，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为A，它们两端允许加的最大电压为 V；若并联接入电路，则干路允许通过的最大电流为A，它们两端允许加的最大电压为 V。
0.3，12，0.4，32、如图所示电路，电源电压U＝ 4.5V且保持不变，R1＝5Ω，滑动变阻器的最大阻值为20Ω，电流表量程为0～0.6A，电压表的量程为0～3V，通过分析计算：说明滑动变阻器R2允许的取值范围。
电路中R1与R2串联，电压表测量R2 两端的电压。
（1）当滑片P向左端移动时，R2 减小，电路中电流增大，R2 两端的电压减小，电流表的量程为0～0.6A，即电路中的电流最大值为0.6A，那么此时R2 接入电路中的值为最小值R2min；U1＝I1R1＝3V；U2=4.5V-3V＝1.5V；所以R2m i n＝U2/I2＝2.5Ω。
（2）当滑片向右端移动时，R2增大，R2两端的电压增大，电压表的量程为0～3V，即R2 两端的最大值为3V，此时R2 接入电路中的阻值为最大值R2max＝10Ω综上所述R2的取值范围为2.5Ω≤R2≤10Ω。
五、实验题1、李明想用图所示的器材，设计一个可以测量小灯泡电阻的电路。
请你用笔画线代替导线，帮李明把图中的器材连接起来。
要求:①滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；②用电流表测灯泡的电流 (灯泡的电阻约为10Ω)，电压表测灯泡两端的电压。
(1) 李明连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，造成上述现象的原因分别是_______________________、____________________。
（2）排除故障后，测得灯泡的电流和电压如图甲、乙所示，则灯泡的电阻约为。
（3）利用活动中记录的电压和电流的数据，他们画出了如图所示的I－U图像。
根据图像，请你写出能得出的一个结论：。
（1）开关闭合了某接线柱接触不良（2）9.62Ω（3）灯泡的电阻在变化（灯泡的电阻与温度有关）2、在“用电流表和电压表测电阻”的实验中，所用的电源电压为6V，待测电阻约为15Ω。
(1)甲同学连接的部分电路如甲图所示，请将电路连接完整。
甲(2)画出实验用的表格。
（3）乙、丙两图是甲同学在探究过程中，根据实验数据绘制的图象，其中表示电阻不变，电流随电压变化的图像是 (填“乙”或“丙”)，而另一个图表明了。
(4)在探究电阻一定时，电阻上的电流跟两端电压的关系的过程中，使用滑动变阻器的目的是和．(5)乙同学测的是小灯泡电阻，其他器材和电路与甲同学的相同。
当小灯泡两端电压是3V时，电流表的示数如右图所示，则此时小灯泡的电阻是_________Ω。
改变小灯泡两端的电压，又测量两次，并将三次测得的电阻取平均值。
这种取平均值的方法是否正确并说明理由：____ 。
（1）(2)见下表实验电压电流电阻待测电阻次数U/V I/A R/ΩR′/Ωl23（3）丙；在电压一定时，通过导体的电流与导体电阻成反比。
(4)保护电路；改变定值电阻两端的电压(5)12.5，不正确。
因为灯泡的电阻随温度变化而变化，取平均值没有物理意义。
3、某同学想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图甲所示。
请你接着完成下列步骤：(1)用笔画线代替导线，将电路补画完整．(2)滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是改变电阻两端的电压来改变通过的电流，以达到。
(3）若实验器材改为如下：一个标准电阻箱（电路图符号）、若干开关、干电池、导线和一个电流表（该电流表表盘上有刻度但无刻度值，电流表灵敏度良好且量程足够大），请用以上器材设计一个测量电阻Rx的实验电路图。
(4)若将上面实验中的定值电阻R换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将增大，造成这一现象的原因是。
(1）略;（2）多次测量取平均值的目的，减少误差（3）（4）温度升高，电阻增大。
4、测未知电阻Rx 的阻值：赵健所在的学习小组，在测定未知电阻Rx的实验中，手边只有一个未知电压的电源、一个阻值已知的定值电阻R、一块电流表、4个开关、一个待测电阻Rx和若干导线，缺少一块电压表。
学习小组研究决定：“只用现有器材，在不拆卸电流表的条件下，设计实验电路图。
”经小组成员共同努力，采取巧用开关的办法，设计出了能满足上述要求的实验电路图(如图)。
(1)请你根据这个电路图，写出实验步骤：①_______________ __________________；②____________________ _____________。
(2)被测电阻的表达式Rx=(3)你对这个实验电路图的改进建议是。
(1)①断开S1、S2、S4，闭合S3(或断开S1、S4，闭合S2、S3)，测出R中的电流I；②断开S1、S2、S3，闭合S4(或断开S2、S3，闭合S1、S4).测出Rx中的电流Ix；(2) I0R/Ix(3)去掉S1、S2.5、现有电压不变的电源、电流表、电压表、滑动变阻器(已知最大阻值为R0)和待测电阻Rx各一个，开关两个，导线若干．请按要求画出三种测阻值Rx的不同方案的电路图。
要求：①每种电路图只允许任选电流表、电压表其中之一。
②在同一电路中，电表的位置不动。
6、(09天津)某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图8中可实现测量R阻值的正确电路图是（）ACD六、联系实际的计算题1、如右图所示，是红星中学九年级物理课外实践活动小组设计的风力测量仪的电路示意图。
其电源电压U=3V ，电路保护电阻R 1=20Ω，均匀电阻丝的阻值为R 2=30Ω，金属丝（电阻忽略不计）的上端固定在0点，下端系有一块塑料片A ，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成。
（l ）无风时，塑料片竖直下垂，电压表示数是多少？电路中的电流是多少？（2）风力最强时，金属丝滑至电阻丝的最左端，电压表的示数是多少？（3）为什么不在电路中串联电流表，把电流表改装成风力表？(1) 0 ，0.06A ；（2）1.8V ；（3）因为此串联电路中的电流保持不变。
2、（09杭州）如图1所示电路是在环境温度为10 0C 左右的条件下工作的某自动恒温箱原理简图。
箱内电阻R l =5kΩ,R 2为热敏电阻，其阻值随温度变化的图线如图2所示，电源电压为12V.当电压鉴别器的两接入点a,b 间的电压U ab 小于2V 时，鉴别器将使开关S 接通，使恒温箱内的电热丝通电而发热，从而使箱内温度升高；当U ab 大于4V 时，鉴别器将使S 断开，停止加热。
