闭门器说明书 (2)
FDM-C500系列二线制闭门器安装说明书
右图）。并用螺丝将
其固定。
预 压4 5度
4. 用螺丝将连 杆与电动滑槽连接。
5. 适 当 调 节 “调速阀”调整闭门 速度。
二级调速阀
6. 安装完后，将门扇开至最大角度，检查开门过 程中连杆与门框是否存在干涉。
7. 接上总线，约等1-5分钟，按下释放开关2-3秒，应 能自动关门，在未充电情况下，拨动定位复位拨片应关门。
3. 闭门器内部设置储线器，在调动定位块时，应 动作轻盈，否则破坏储线器。
4. 在正常情况下，请不要随意用手板动门扇强行 关闭，避免造成损坏。
5. 在门扇关闭区域，请保持清洁，不得有阻碍门 扇关闭的杂物存在。
6. 请使用释放开关或定位/复位拨片关门，严禁 强行关门。
常见故障排除
现象
排除办法
门扇无法定位
接线定义 闭门器与防火门监控器通过 总线连接，总线无极性。以 FDM-C500-W65为例，接 线示意图，参见右图。
编码操作
可利用海湾公司生产的GST-BMQ-2电子编码器进 行现场编码，编码时将编码器与二线制防火门闭门器的 总线连接，在待机状态，输入二线制防火门闭门器的地 址编码（地址范围1～242），按“编码”键即完成编码 工作。编码成功后显示下一个地址，错误显示“E”， 按“清除”键回到待机状态。
＜100mm（超出适用范围，需特制连杆）
推门面，拉门面安装，手动关门按钮，断电关门，反馈闭门到位信号
总线 24V， 充电电流 5mA，监视电流 1mA
<0.2S
红色 巡检指令：闪亮； 启动指令：常亮； 复位指令：熄灭
>10 万次
铝合金 雾银 银色
关门到位，自动反馈。 推、拉面
否
R V V 2 × 0 .5 m m ²(红 、 黑 ) 护套剥长 50mm(±5mm)、线芯浸锡 6mm(±3mm)，侧面出线

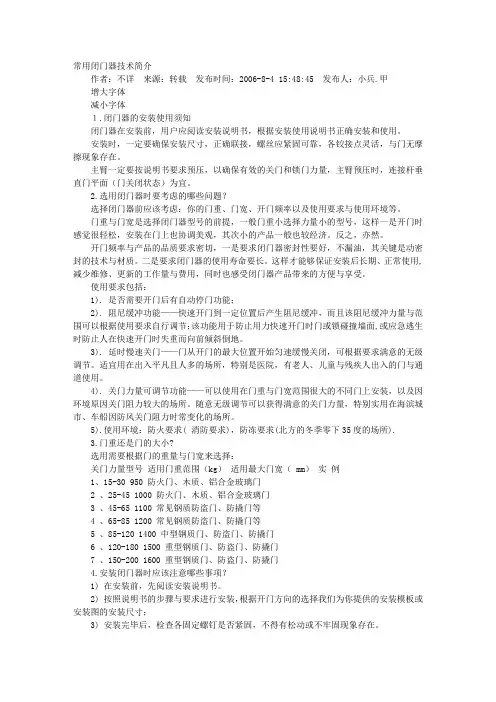

闭门器说明书
常用闭门器技术简介作者：不详来源：转载发布时间：2006-8-4 15:48:45 发布人：小兵.甲增大字体减小字体１.闭门器的安装使用须知闭门器在安装前，用户应阅读安装说明书，根据安装使用说明书正确安装和使用。
安装时，一定要确保安装尺寸，正确联接，螺丝应紧固可靠，各铰接点灵活，与门无摩擦现象存在。
主臂一定要按说明书要求预压，以确保有效的关门和锁门力量，主臂预压时，连接杆垂直门平面（门关闭状态）为宜。
2.选用闭门器时要考虑的哪些问题？选择闭门器前应该考虑：你的门重、门宽、开门频率以及使用要求与使用环境等。
门重与门宽是选择闭门器型号的前提，一般门重小选择力量小的型号，这样一是开门时感觉很轻松，安装在门上也协调美观，其次小的产品一般也较经济。
反之，亦然。
开门频率与产品的品质要求密切，一是要求闭门器密封性要好，不漏油，其关键是动密封的技术与材质。
二是要求闭门器的使用寿命要长。
这样才能够保证安装后长期、正常使用,减少维修、更新的工作量与费用，同时也感受闭门器产品带来的方便与享受。
使用要求包括：1). 是否需要开门后有自动停门功能；2). 阻尼缓冲功能——快速开门到一定位置后产生阻尼缓冲，而且该阻尼缓冲力量与范围可以根据使用要求自行调节；该功能用于防止用力快速开门时门或锁碰撞墙面,或应急逃生时防止人在快速开门时失重而向前倾斜倒地。
3). 延时慢速关门——门从开门的最大位置开始匀速缓慢关闭，可根据要求满意的无级调节。
适宜用在出入平凡且人多的场所，特别是医院，有老人、儿童与残疾人出入的门与通道使用。
4). 关门力量可调节功能——可以使用在门重与门宽范围很大的不同门上安装，以及因环境原因关门阻力较大的场所。
随意无级调节可以获得满意的关门力量，特别实用在海滨城市、车船因防风关门阻力时常变化的场所。
5).使用环境：防火要求( 消防要求)，防冻要求(北方的冬季零下35度的场所).3.门重还是门的大小?选用需要根据门的重量与门宽来选择：关门力量型号适用门重范围（kg）适用最大门宽（ mm）实例1、15-30 950 防火门、木质、铝合金玻璃门2 、25-45 1000 防火门、木质、铝合金玻璃门3 、45-65 1100 常见钢质防盗门、防撬门等4 、65-85 1200 常见钢质防盗门、防撬门等5 、85-120 1400 中型钢质门、防盗门、防撬门6 、120-180 1500 重型钢质门、防盗门、防撬门7 、150-200 1600 重型钢质门、防盗门、防撬门4.安装闭门器时应该注意哪些事项？1) 在安装前，先阅读安装说明书。

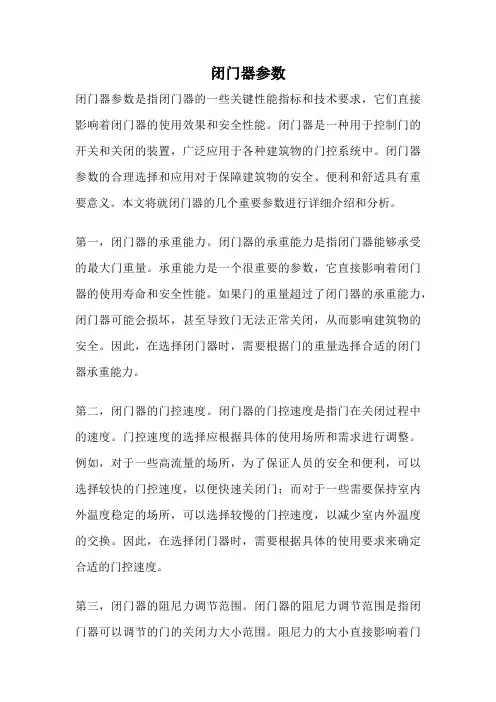

闭门器参数
闭门器参数闭门器参数是指闭门器的一些关键性能指标和技术要求，它们直接影响着闭门器的使用效果和安全性能。
闭门器是一种用于控制门的开关和关闭的装置，广泛应用于各种建筑物的门控系统中。
闭门器参数的合理选择和应用对于保障建筑物的安全、便利和舒适具有重要意义。
本文将就闭门器的几个重要参数进行详细介绍和分析。
第一，闭门器的承重能力。
闭门器的承重能力是指闭门器能够承受的最大门重量。
承重能力是一个很重要的参数，它直接影响着闭门器的使用寿命和安全性能。
如果门的重量超过了闭门器的承重能力，闭门器可能会损坏，甚至导致门无法正常关闭，从而影响建筑物的安全。
因此，在选择闭门器时，需要根据门的重量选择合适的闭门器承重能力。
第二，闭门器的门控速度。
闭门器的门控速度是指门在关闭过程中的速度。
门控速度的选择应根据具体的使用场所和需求进行调整。
例如，对于一些高流量的场所，为了保证人员的安全和便利，可以选择较快的门控速度，以便快速关闭门；而对于一些需要保持室内外温度稳定的场所，可以选择较慢的门控速度，以减少室内外温度的交换。
因此，在选择闭门器时，需要根据具体的使用要求来确定合适的门控速度。
第三，闭门器的阻尼力调节范围。
闭门器的阻尼力调节范围是指闭门器可以调节的门的关闭力大小范围。
阻尼力的大小直接影响着门的关闭速度和力度，过大或者过小的阻尼力都会影响门的正常关闭和使用。
因此，在选择闭门器时，需要根据门的大小和使用要求来确定合适的阻尼力调节范围，以保证门的正常关闭和使用。
第四，闭门器的耐久性。
闭门器的耐久性是指闭门器在长时间使用过程中的可靠性和稳定性。
闭门器作为一个经常使用的装置，需要具备较高的耐久性，以保证长时间的正常使用。
在选择闭门器时，需要考虑闭门器的材质、制造工艺和品牌信誉等因素，选择具有较高耐久性的闭门器，以保证长期的正常使用效果。
第五，闭门器的安全性能。
闭门器的安全性能是指闭门器在使用过程中对人身安全的保护能力。
闭门器作为门控系统的重要组成部分，需要具备较高的安全性能，以保证使用者的安全。
尼特NT8294S 电动闭门器 使用说明书
一、概述主要安装于常开防火门上，实时监测常开防火门的开闭状态，并将防火门的状态信息上传到防火门监控器。
一般安装在防火门上方，火灾发生时，防火门监控器发出关门指令，启动电动闭门器关闭防火门。
二、技术特征1、工作电压：DC18～28V2、工作电流：≤1mA3、指示灯：正常工作时，运行指示灯4s闪烁1次当处于关门到位时，故障指示灯1s闪烁2次4、监控门数量：单扇常开防火门5、安装方式：推门面、拉门面安装6、开门方式：手动推、拉门7、关门方式：手动推、拉门或手动按钮关门，控制器远程关门8、承重：65KG、85KG两种规格9、缓冲功能：二级缓冲调速10、线制：与防火门监控器采用无极性信号二总线连接11、编码方式：电子编码，占一个编码点，编码范围在1～252之间任意设定12、使用环境：温度：0℃～+55℃；相对湿度≤93%，不结露13、外形尺寸：滑槽506mm×32 mm×30mm三、结构特征与工作原理1、外形图如下：2、工作原理：采用微处理器作为控制核心，与防火门监控器通信，实时监测防火门的开闭状态，并上传到防火门监控器；当接收到防火门监控器关门命令时，进行关门操作。
四、安装与调试1、安装前应首先检查外壳是否完好无损，标识是否齐全。
2、拉门面安装/预埋尺寸图：拉门面安装注意事项：拉门面安装，门可在（0~150）°范围内调整；特殊情况下需提前与厂家专业人员沟通。
3、推门面安装/预埋尺寸图：推门面安装注意事项：①推门面安装，门可在（0~120）°范围内调整；特殊情况请与厂家专业人员沟通。
②滑槽安装时，滑槽的底部需与门框边缘重合。
4、门扇开启角度及闭门到位信号调节：。
防火门闭门器参数-概述说明以及解释
防火门闭门器参数-概述说明以及解释1.引言1.1 概述防火门闭门器是一种安全防护设施，用于控制防火门的关闭速度，确保在火灾发生时可以快速自动关闭防火门，阻止火势蔓延，保障人员和财产安全。
防火门闭门器参数是指闭门器所具备的各项技术指标，包括闭合力、关闭速度、耐用性等。
这些参数直接影响着闭门器的性能和可靠性，因此在选择和安装防火门闭门器时，需认真考虑各项参数的要求和影响因素，以确保其正常运行和有效防火作用。
本文将对防火门闭门器的参数进行详细介绍，并探讨其在防火安全中的重要性和未来发展方向。
1.2 文章结构本文主要分为引言、正文和结论三个部分。
在引言部分，将首先对防火门闭门器的概述进行介绍，然后说明本文的结构和目的。
在正文部分，将详细探讨防火门闭门器的作用，防火门闭门器的参数及其影响因素，以及防火门闭门器的选择与安装注意事项。
在结论部分，将总结防火门闭门器参数的重要性，并展望未来发展方向，最后进行结语。
通过以上结构，读者可以全面了解防火门闭门器参数的重要性以及如何正确选择和安装防火门闭门器。
1.3 目的本文的目的在于探讨防火门闭门器参数对防火安全的重要性以及其选择与安装注意事项。
通过对防火门闭门器的作用、参数及其影响因素进行详细分析，旨在为读者提供有关防火门闭门器的全面了解，帮助他们正确选择和安装闭门器，提高防火安全水平。
同时，也希望引起人们对防火安全的重视，促进相关标准和规定的遵守，确保建筑物内部人员在火灾发生时得以安全疏散，降低伤亡及财产损失。
通过本文的研究与讨论，为建筑物的防火安全提供理论参考和实际指导，为社会的安全发展贡献力量。
2.正文2.1 防火门闭门器的作用防火门闭门器是用于防火门的装置，其主要作用是在火灾发生时能够自动关闭门扇，从而起到隔烟、隔火、隔音的作用，保护生命和财产安全。
防火门闭门器的作用包括以下几个方面：1. 防火隔离：当火灾发生时，防火门闭门器能够及时关闭门扇，阻止火势蔓延，减少火灾造成的损失，保护人员逃生通道的畅通。
安装闭门器的操作方法
安装闭门器的操作方法安装闭门器是为了方便控制门户的开闭和防止门过度开合所引起的损坏。
下面是闭门器的基本操作方法。
1. 准备工作：在安装闭门器之前，首先要确保门扇和门框的材质和尺寸符合闭门器的要求。
闭门器通常适用于金属门、木门和玻璃门。
确保门框结构牢固，没有明显的损坏和变形。
2. 工具准备：准备好安装闭门器所需的工具，一般来说，需要螺丝刀、电钻、尺子、螺栓和螺丝等。
3. 安装步骤：（1）选择合适的位置：根据门户使用的需要选择合适的位置安装闭门器。
通常情况下，闭门器应安装在门框上方靠近门扇的位置，以保证闭门器的有效作用。
（2）测量和标记：使用尺子测量闭门器的尺寸，确保闭门器的安装位置和要求的准确度。
然后使用电钻在门框上标记闭门器的安装位置。
（3）安装螺栓：根据闭门器的安装孔位置，在门框上钻孔，然后将螺栓插入孔中并用螺丝刀拧紧。
（4）安装闭门器本体：将闭门器的本体安装在螺栓上，确保闭门器稳固牢固，不会晃动。
（5）测试闭门器功能：确认闭门器已正确安装后，可进行闭门器的功能测试。
打开门，然后用手轻轻推门，观察闭门器的作用。
如果闭门器能够自动缓慢关上并保持门框的位置，则闭门器已经正常工作。
4. 调整闭门器力度：如果闭门器的开合力度不符合需求，可以进行对闭门器力度的调整。
通常闭门器有开合力度的调节螺丝，可以根据需要适当调整。
注意，调整时要小心操作，以免过度调整导致门扇关不严或关闭过度。
5. 定期保养：安装闭门器后，应定期进行保养和维护，以确保闭门器的正常工作。
可以定期清洁和润滑闭门器的关键部位，如铰链、螺栓等，以延长闭门器的使用寿命。
总结：安装闭门器的操作方法虽然不复杂，但是需要细心和耐心。
在安装闭门器时，要仔细按照说明书的要求进行操作，确保闭门器的安全可靠。
同时，还需要进行闭门器的功能测试和力度调整，以满足门户使用的需求。
定期维护和保养闭门器，可以延长闭门器的使用寿命。
通过正确安装和维护闭门器，可以方便地控制门的开闭，保护门和门框的完整，提高门的使用寿命。
自动闭门器参数
自动闭门器参数
自动闭门器是一种用于控制门的开关和关闭的装置。
以下是一些常见的自动闭门器参数：
1. 动力类型：自动闭门器通常使用液压、气压或电动作为动力源，以实现门的自动开关。
2. 开启力量：这是指自动闭门器所施加的力量，用于打开门并保持门在特定位置。
通常以牛顿（N）或千克力（kgf）表示。
3. 关闭速度：自动闭门器能够控制门关闭的速度，通常以毫米/秒（mm/s）表示。
4. 调节功能：一些自动闭门器具有调节功能，可以根据需要调整开启力量、关闭速度和其他参数。
5. 适用门重：自动闭门器通常设计用于适应特定范围内的门重量。
重型门需要更大的开启力量和更坚固的自动闭门器。
6. 安装方式：自动闭门器可通过不同的安装方式进行安装，如面板安装、地面安装或上悬式安装。
7. 控制选项：一些自动闭门器具有不同的控制选项，例如手动开关、感应器、按钮或遥控器等。
这些参数可能因不同的品牌和型号而有所差异，建议根据具体的产品说明书或咨询专业人士以获取准确的参数信息。
闭门器
闭门器1.闭门器设计选用、安装闭门器是安装在单向开启的平开门扇上部，适用于木质、钢质疏散门、防火门和有较高使用要求的场所用门。
其主要作用是：a 确保防火门在火灾紧急状态下处于关闭状态；保护楼宇使用者的生命安全，防止火势和烟雾的蔓延。
b控制门的开启、闭合，保护使用者和门扇、门五金。
c 确保门的锁定装置（机械锁、电锁等）正常工作。
d 节能、隔音。
闭门器的工作原理图如下：优质的闭门器产品外观应平整、光洁，字迹及图案清晰、完整；外饰面金属镀层耐腐蚀等级应符合标准：QB/T 3826-1999的要求；使用时闭门器应运转平稳、灵活、无噪音；储油部件的密封不得有渗漏油现象；产品应能适应环境温度的变化，在-15℃—40℃温度范围内应能工作正常；闭门器中心复位偏差应不大于0.15°；全关闭调速阀时关闭时间不小于20秒，全打开调速阀时关闭时间不大于3秒。
按闭门力度分类，闭门器可分为固定力度与可调力度；闭门力度是指关闭一定宽度的门扇所需要的弹簧力。
固定力度只能根据门宽选择闭门器力度；可调力度可在现场调节闭门力度，适用范围广，安装调节及维护便捷。
力度等级 1 级 2 级 3 级 4 级 5 级 6 级门扇宽（mm）800 900 950 1050 1200 1500 内门门扇重（kg）15-30 25-45 40-65 60-85 80-120 100-150门扇宽（mm）800 900 950 1050 1200 外门门扇重（kg）15-30 25-45 40-65 60-85 80-120按安装方式分类可分为明装式（代号M）和隐藏式（代号Y）；执行标准/参考标准1.中国行业标准QB/T 3893-2005a.一级标准（高使用频率）开启次数：≥100万次b.二级标准（中使用频率）开启次数：≥50万次c.三级标准（低使用频率）开启次数：≥20万次2.美国国家标准：ANSI 156.4，美国保险商实验室UL10Ca.一级标准开启次数：≥200万次b.二级标准开启次数：≥100万次c.三级标准开启次数：≥50万次3.欧洲标准CE：EN 1154（性能测试）及EN 1634（防火测试），开启次数指标：≥50万次。
Honeywell SV2 Series智能安全闭合阀说明书
Powerful intelligence. Breakthrough functionality. SV2 Series Intelligent Safety Shut-off ValveIn a competitive industry, every advantage matters.It’s about staying ahead of the curve. Giving customers a compelling reason to choose you. If you don’t think a valve can give you that edge – think again.The SV2 Series will change how you go to market. Improve how you deliver solutions. And dramatically increase the value you offer customers. So you can drive revenue and grow market share like never before.MEET THE VALVE THAT CHANGES EVERYTHINGinterface speeds troubleshooting and service. And that’s just the beginning.INTELLIGENT FEATURES ENABLE DIFFERENTIATED SOLUTIONSWe believe intelligence should address critical business issues and solve customer challenges. That’s why we developed every single intelligent feature in the SV2 Series platform from voice-of-customer feedback. To help you deliver smarter solutions truly aligned with your audience’s needs.IMPRESSIVE CAPABILITIES IN ONE STREAMLINED PACKAGEIMPROVED ENERGY EFFICIENCY• Premix electronic regulation for higher turndown• Premix flexible start eliminates ignition back-pulse issues for smoother light-off• Variable fuel/air ratio across the whole firing curvefor excess air reductionINCREASED UPTIME AND PRODUCTIVITY• Electronic leak detection can be completed inminutes instead of hours• Embedded valve proving eliminates separate components and speeds setup• Electronic mass flow sensor delivers accurate and repeatable control, eliminating the need to readjust (premix valves only)• Open-protocol Modbus communication can interface with a Building Automation System (BAS) for real-time, remote system monitoringEASIER COMPLIANCE MANAGEMENT• Embedded valve proving and leak detection helps mitigate costly leaks and potential fines• P roof of closure switch to help meetcode requirementsMODULAR DESIGN SIMPLIFIES ANDSPEEDS PRODUCT DEVELOPMENTTime to market is everything. But it can’t come at the expense of cost management. With integrated functions and modular components, the SV2 Series delivers unparalleled business efficiencies that enable you to get solutions to market faster while also helping you control costs.REDUCED LABOR AND WARRANTY COSTS• Electronic leak detection eliminatestime-consuming manual process• O n-board diagnostics and historical datalogs reduce need for service calls• I ntuitive, icon-based user interface forfaster troubleshooting• F ield-replaceable electronics and components enable users to service or replace individualcomponents instead of the entire valveFASTER ASSEMBLY, INSTALL AND COMMISSIONING• 3-in-1 smart pressure module covers high gas,low gas and valve proving• E mbedded valve proving, eliminates separate devices • N ormally open vent valve (NOVV) port in all bodies • S ide-flexible electronics, large wire terminalsand robust connectors speed install• H uman machine interface (HMI) with setup and test wizards for easier setup and programming REDUCED INVENTORY AND CONVERSION COSTS • V1 and V2 in a single body• S everal integrated functions mean fewer SKUs, reducing inventory carrying costs • M ultiple global agency approvals including CE, CSA, FM, UL, and CSD-1 help contain conversion costsHMIEMBEDDED VPS, LEAK DETECTIONBUS INTEGRATION UNIVERSALSTATUS SYMBOLSSIDE FLEXIBLEELECTRONICS 3-IN-1 SMARTPRESSURE MODULEUNIVERSAL FLANGESNOVV PORTREDEFINE INTELLIGENCEGame changing features.Compelling benefits.It’s the solution that deliversa competitive advantage.COMMERCIALMake-up airSteam and hydronic boilers Schools and universities Multi-unit dwellings Hospitals LIGHT INDUSTRIAL Paint booths Heat treat Ovens and kilnsSMARTER SOLUTIONS FOR MORE CUSTOMERSREADY TO CONFIGURE?Build your product SKU using one selection from each input below, and go to /SV2 to order.STEP 1: FUNCTIONSTEP 2: GENERAL SPECSSTEP 3: ELECTRONICSSTEP 4: PRESSURE REGULATIONSTEP 5: FUEL/AIRSTEP 6: PACK TYPESTEP 7: CUSTOMIZATION NOTES1. V2F TEMPERATURE RANGE: +5°F TO 145°F (-15°C TO 63°C) MAX INLET PRESSURE: 10PSI (0.7KG/MM2) (689MBAR) V2V TEMPERATURE RANGE: +5°F TO 145°F (-15°C TO 63°C) MAX INLET PRESSURE: 7.25PSI (0.5KG/MM2) (500MBAR)2. MOST VOLTAGES ARE -15% / +10% VAC100-120VAC VOLTAGE FOR C/D VALVES IS -6% / +10% VAC ALL VOLTAGES EXCEPT 24VAC ARE CLASS A 3. PORT THREAD INCLUDES NOVV PORT AND PRESSURE TAPS NPT ONLY AVAILABLE ON 24 VAC AND 100-120 VAC MODELS BSP ONLY AVAILABLE ON 200-240 VAC MODELS 4. OPTIONS 1 AND 2 ONLY AVAILABLE ON V2V MODELSOPTIONS 1 AND 3 ONLY AVAILABLE ON 200-240 VAC MODELS IN EU (NO ELECTRICAL CONNECTORS INCLUDED)5. POC NOT AVAILABLE ON NEMA 1/IP20 ENCLOSURES WITHOUT CONDUIT CONNECTIONS OR 200-240 VAC MODELS.ONLY 1 POC AVAILABLE ON V2V CAPACITY D MODELS WITH 24 VAC OR 100-120 VAC AND NEMA 1/IP20 ENCLOSURES WITH CONDUIT CONNECTIONS.6. PRESSURE MODULE REQUIRED FOR VPS AND LEAK DETECTION FUNCTIONALITY 5=BASIC: ONLY AVAILABLE ON V2F MODELS9=ELITE: ONLY AVAILABLE WITH NEMA 1/IP20 WITH CONDUIT CONNECTIONS. CANNOT BE USED WITH NOVVS.7. THE REQUIRED MODULE DEPENDS ON THE GAS QUALITY RANGE WITH A SINGLE SIZE GAS INJECTOR. GAS INJECTOR DIAMETELEGACY VALVE EQUIVALENTSIt’s easy to migrate to the SV2 Series Intelligent Safety Shut-off valve from our legacy valves.EXAMPLE SKU BREAKDOWNOnce you’ve selected one SKU from each input, this is how your SV2 Series product SKU will look.The above SKU shown (V2F2BN415LNNNU0000) is an on/off valve with 120 VAC, proof of closure, and NEMA 4.NOTE: opening time and characteristics may vary between legacy and SV2 Series valves.Learn More/SV2For More InformationThe Honeywell Thermal Solutions family ofproducts includes Honeywell Combustion Safety, Honeywell Combustion Service, Eclipse, Exothermics, Hauck, Kromschröder and Maxon. To learn more about our products, visit or contact your Honeywell Sales Engineer.Honeywell Process SolutionsHoneywell Thermal Solutions (HTS)1250 West Sam Houston ParkwaySouth Houston, TX 77042 02-00061© 2018 Honeywell International Inc.。
电动闭门器说明书
感谢您使用瓯宝D-BA3系列智能闭门器重要提示——为了您和设备的安全，务必在使用本设备前仔细阅读本说明书。
——如在使用中遇到疑问，请先阅读本说明书中有关内容。
如不能解决，请联系我们，我们会尽快给您满意的答复。
——本说明书如有变动，恕不另行通知，敬请谅解。
瓯宝D-BA系列电动（智能）闭门器目录1概述 (3)1.1产品简介 (3)1.2产品用途与适用范围 (3)1.3产品型号说明 (4)1.4产品结构说明 (4)2 产品功能介绍 (5)2.1 开关门模式 (5)A ) 自动模式 (5)B ) 常开门模式 (5)2.2 联机方式 (5)2.3 智能保护功能 (6)3.安装说明 (7)3.1 确定开门方向 (7)3.2 安装方式 (7)A )拉门侧上门框安装 (8)B )拉门侧标准安装 (9)C )推门侧上门框安装 (10)D )推门侧标准安装 (11)E )推门侧支架安装 (12)3.3 安装步骤 (13)4.产品调试与使用说明 (18)4.1正反转设置 (18)4.2摇控器使用说明 (19)4.3开门角度设置 (20)4.4恢复出厂设置 (21)4.5速度调节设定 (22)1瓯宝制造用心创造4.6 延时关门（暂停门）时间设置 (23)4.7 带锁与不带锁选择 (24)4.8 声音提示设置 (24)4.9电脑远程监控功能设置 (25)5 保养（每6个月一次） (25)6 安全须知 (25)7注意事项 (26)8 售后服务 (26)2瓯宝D-BA系列电动（智能）闭门器1概述1.1产品简介瓯宝闭门器经过20多年的发展，品质达到了欧洲EN1154和美国ANSI156.4标准的要求，并通过CE、ANSI156.4PT 一级200万次、UL等国际实验认证。
瓯宝产品畅销全世界80多个国家，是闭门器行业的领军者。
针对目前国际上新兴智能门控技术的应用，通过对市场深入的调研，结合在液压闭门器方面独一无二的优势,成功将智能化技术应用到传统的闭门器当中，开创了智能门控机电一体化产品的先河。
闭门器说明书
闭门器说明书12020年4月19日常见闭门器技术简介作者：不详来源：转载发布时间： -8-4 15:48:45 发布人：小兵.甲增大字体减小字体１.闭门器的安装使用须知闭门器在安装前，用户应阅读安装说明书，根据安装使用说明书正确安装和使用。
安装时，一定要确保安装尺寸，正确联接，螺丝应紧固可靠，各铰接点灵活，与门无摩擦现象存在。
主臂一定要按说明书要求预压，以确保有效的关门和锁门力量，主臂预压时，连接杆垂直门平面（门关闭状态）为宜。
2.选用闭门器时要考虑的哪些问题？选择闭门器前应该考虑：你的门重、门宽、开门频率以及使用要求与使用环境等。
门重与门宽是选择闭门器型号的前提，一般门重小选择力量小的型号，这样一是开门时感觉很轻松，安装在门上也协调美观，其次小的产品一般也较经济。
反之，亦然。
开门频率与产品的品质要求密切，一是要求闭门器密封性要好，不漏油，其关键是动密封的技术与材质。
二是要求闭门器的使用寿22020年4月19日命要长。
这样才能够保证安装后长期、正常使用,减少维修、更新的工作量与费用，同时也感受闭门器产品带来的方便与享受。
使用要求包括：1). 是否需要开门后有自动停门功能；2). 阻尼缓冲功能——快速开门到一定位置后产生阻尼缓冲，而且该阻尼缓冲力量与范围能够根据使用要求自行调节；该功能用于防止用力快速开门时门或锁碰撞墙面,或应急逃生时防止人在快速开门时失重而向前倾斜倒地。
3). 延时慢速关门——门从开门的最大位置开始匀速缓慢关闭，可根据要求满意的无级调节。
适宜用在出入平凡且人多的场所，特别是医院，有老人、儿童与残疾人出入的门与通道使用。
4). 关门力量可调节功能——能够使用在门重与门宽范围很大的不同门上安装，以及因环境原因关门阻力较大的场所。
随意无级调节能够获得满意的关门力量，特别实用在海滨城市、车船因防风关门阻力时常变化的场所。
5).使用环境：防火要求( 消防要求)，防冻要求(北方的冬季零下35度的场所).3.门重还是门的大小?选用需要根据门的重量与门宽来选择：32020年4月19日关门力量型号适用门重范围（kg）适用最大门宽（ mm）实例1、15-30 950 防火门、木质、铝合金玻璃门2 、25-45 1000 防火门、木质、铝合金玻璃门3 、45-65 1100 常见钢质防盗门、防撬门等4 、65-85 1200 常见钢质防盗门、防撬门等5 、85-120 1400 中型钢质门、防盗门、防撬门6 、120-180 1500 重型钢质门、防盗门、防撬门7 、150-200 1600 重型钢质门、防盗门、防撬门4.安装闭门器时应该注意哪些事项？1)在安装前，先阅读安装说明书。
闭门器
闭门器1工作原理2品牌3安装方法1.工作原理闭门器的工作原理：当开门时，门体带动连杆动作，并使传动齿轮转动，驱动齿条柱塞向右方移动。
在柱塞右移的过程中弹簧受到压缩，右腔中的液压油也受压。
柱塞左侧的单向阀球体在油压的作用下开启，右腔内的液压油经单向阀流到左腔中。
当开门过程完成后，由于弹簧在开启过程中受到压缩，所积蓄的弹性势能被释放，将柱塞往左侧推，带动传动齿轮和闭门器连杆转动，使门关闭。
2.品牌1、多玛DORMA多玛门控(苏州)有限公司是多玛集团全资子公司，创建于1998年6月，并于1998年8月正式投入生产。
投产初期曾租用园区新苏州工业厂房500平方米的单元面积，开始生产门控类五金产品，包括闭门器、地弹簧以及玻璃门配件等产品。
2、盖泽GEZE盖泽工业(天津)有限公司在门窗和安全技术工程系统产品方面，盖泽是世界上最成功的研发公司和生产公司之一。
在自动门系统自动门系统和门用五金、全玻系统、排烟排热系统(RWA)、安全系统和通风技术方面，盖泽拥有全面的产品系列。
3、佛山门宝MNBO佛山门宝隶属于佛山市元九门控科技有限公司和佛山市元汇丰五金制品有限公司为母体的品牌运营型企业;公司产品严格执行欧标EN1154及国标进行生产，企业于2009年通过ISO9001：2008质量体系认证;公司对客户承诺的7年保用期突显产品的过硬品质，同时也成为企业生存和发展的基础，是国内外行业内少有的上规模知名生产企业。
3.安装方法1、最常见的闭门器是外装的方式，把闭门器安装到铰链侧、门开启方向的一面，使用此种安装方式，安装好的闭门器的支臂是朝门开启的方向突出，与门框大致成垂直90°角。
2、把闭门器安装在与铰链侧相反的、门关闭方向的一面。
此外，如果门的上沿很窄，导。
