剩余电流保护装置接线方式 (图)

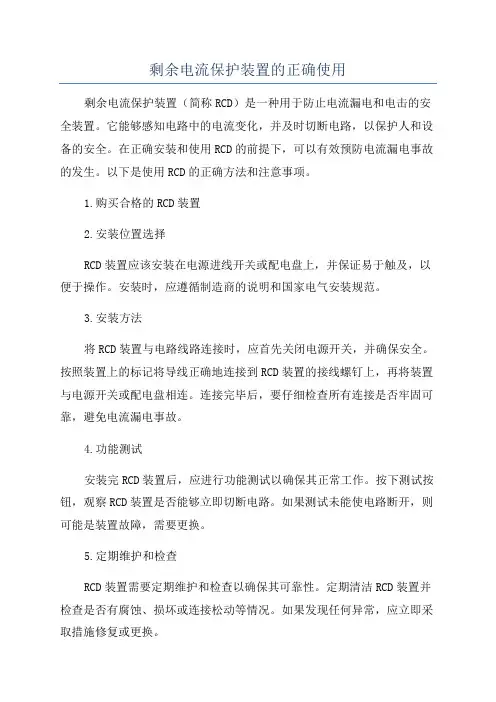

剩余电流保护装置的正确使用
剩余电流保护装置的正确使用剩余电流保护装置（简称RCD）是一种用于防止电流漏电和电击的安全装置。
它能够感知电路中的电流变化，并及时切断电路，以保护人和设备的安全。
在正确安装和使用RCD的前提下，可以有效预防电流漏电事故的发生。
以下是使用RCD的正确方法和注意事项。
1.购买合格的RCD装置2.安装位置选择RCD装置应该安装在电源进线开关或配电盘上，并保证易于触及，以便于操作。
安装时，应遵循制造商的说明和国家电气安装规范。
3.安装方法将RCD装置与电路线路连接时，应首先关闭电源开关，并确保安全。
按照装置上的标记将导线正确地连接到RCD装置的接线螺钉上，再将装置与电源开关或配电盘相连。
连接完毕后，要仔细检查所有连接是否牢固可靠，避免电流漏电事故。
4.功能测试安装完RCD装置后，应进行功能测试以确保其正常工作。
按下测试按钮，观察RCD装置是否能够立即切断电路。
如果测试未能使电路断开，则可能是装置故障，需要更换。
5.定期维护和检查RCD装置需要定期维护和检查以确保其可靠性。
定期清洁RCD装置并检查是否有腐蚀、损坏或连接松动等情况。
如果发现任何异常，应立即采取措施修复或更换。
6.使用RCD的注意事项-RCD装置仅是电气安全的一种增强措施，无法完全取代其他安全措施，如接地保护和绝缘测试。
因此，在使用RCD的同时，还需遵循其他电气安全规定。
-不要试图触碰或操作已跳闸的RCD装置，以免触电或受伤。
-不要重复测试按钮，以免对电网产生不必要的干扰。
-在发生电流漏电时，及时查找并排除故障，以免事故扩大。
以上是关于正确使用剩余电流保护装置的一些建议。
在日常生活和工作中，我们应该重视电气安全，合理选择和使用RCD装置，以保障我们的人身和财产安全。
剩余电流剩余电流动作保护器的正确安装、接线
剩余电流动作保护器的正确安装、接线什么是剩余电流动作保护器？剩余电流动作保护器（Residual Current Device，RCD）是一种用于保护人和设备的电器，可检测电路中的电流是否流回地线。
当电路中的电流流失时，RCD会触发并切断电源，避免人员电击，保护设备安全。
剩余电流动作保护器的安装剩余电流动作保护器的安装要求严格，必须符合相关规定要求，以确保其安全可靠地使用。
剩余电流动作保护器的安装位置剩余电流动作保护器必须安装在建筑物的总电源开关之前，以确保所有电器都受到保护。
同时，在每个电气分支电路上也应该安装RCD，以便在分支电路发生问题时更快地检测到故障。
安装环境剩余电流动作保护器的安装环境应该是干燥且没有明显的振动。
确保安装环境没有影响剩余电流动作保护器正常运行的物体和污染物。
建议将剩余电流动作保护器安装在墙上，以确保其安全可靠地使用。
安装高度剩余电流动作保护器的安装高度应根据不同地区的标准规定而定。
例如，欧洲国家规定的剩余电流动作保护器的最佳安装高度是 1.8米。
接线注意事项剩余电流动作保护器的接线也是非常重要的一环，如果接线不正确，会导致剩余电流动作保护器无法正常工作，不能起到保护的作用。
首先，断开电源在进行剩余电流动作保护器的接线前，必须保证断开电源，并确保电源不再供应。
接线前的准备工作在进行剩余电流动作保护器的接线前，需要做一些准备工作。
首先要检查线路是否符合剩余电流动作保护器的额定电流和额定电压。
其次，必须确保接线端子及电缆线完好无损，不允许出现线路接触不良或锈蚀。
接线步骤•将电源线的两个导线分别插入剩余电流动作保护器的两个旁通端子中，一般为L和N;•将负载线的两个导线分别插入剩余电流动作保护器的两个负载端子中，一般为A和B;•再将接地线插入剩余电流动作保护器的接地端子中。
接线注意事项在接线的过程中，一定要牢记以下注意事项：•是否将人体接地导线与剩余电流动作保护器的导体连接起来了，这是保证用户安全的必要条件;•剩余电流动作保护器的低电平荷载端子一定不能用于开关控制的信号输入;•不同颜色的线要正确接线，并确保接线牢固可靠;•在接线完成后，一定要检查几次以确保接线正确，并且没有短路。
剩余电流动作保护装置的作用及工作原理
剩余电流动作保护装置的作⽤及⼯作原理剩余电流动作保护装置的结构原理如图1所⽰。
其结构⼀般包括W--检测元件（剩余电流互感器）、A--判别元件（剩余电流脱机器）、B--执⾏元件（机械开关电器或报警装置）、T--试验装置和E--电⼦信号放⼤器（电⼦式）等部分。
检测元件⽤来检测线路中的剩余电流，判别元件把检测剩余电流与预定值相⽐较，当剩余电流达到或超过预定值时，发出⼀个脱扣信号，使执⾏元件断开电路或驱动报警信号。
1、剩余电流保护装置的⼯作原理在正常情况下，电路中没有发⽣⼈⾝电击、设备漏电或接地故障时，剩余电流保护装置通过电流互感器⼀次侧电路的电流⽮量和等于零，即IL1+IL2+IL3+IN=0则电流IL1、IL2、IL3和IN在电流互感器中产⽣磁通的⽮量和等于零，即ΦL1+ΦL2+ΦL3+ΦN=0这样在电流互感器的⼆次线圈中没有感应电压输出，因此剩余电流保护装置保持正常供电。
当电路中发⽣⼈⾝电击、设备漏电、故障接地时，通过设备接地电阻RA有⼀个接地电流IN流过，则通过互感器电流的⽮量和不等于零，为IL1+IL2+IL3+IN≠0剩余电流互感器中产⽣磁通⽮量和也不等于零，即ΦL1+ΦL2+ΦL3+ΦN≠0互感器⼆次回路中有⼀个感应电压输出，此电压直接或通过电⼦信号放⼤器施加在脱扣线圈上，产⽣⼀个⼯作电流。
⼆次回路的感应电压输出随着故障电流的增⼤⽽增⼤，当接地故障电流达到额定值时，脱扣线圈中的电流⾜以推动脱扣机构动作，使主开关断开电路，或使报警装置发出报警信号。
剩余电流互感器⼆次回路输出信号⽐较⼩，⼀般⼩于1mVA。
要直接推动剩余电流脱扣器动作，脱扣器需要很⾼的动作灵敏度，要求其动作功耗在mVA级，这种剩余电流脱扣器⼀般采⽤释放式的电磁结构，结构复杂、⼯艺要求较⾼。
互感器⼆次回路的输出信号，也可以通过⼀个电⼦放⼤器后，施加到脱扣器上，这种情况下对脱扣器的灵敏度要求较低，可以采⽤拍合式的电磁铁或螺管电磁铁，结构简单、⼯艺要求较低。
带剩余电流保护塑壳断路器安装使用说明书
安装漏电断路器的电机及其它电气设备正 常运行时绝缘电阻应不小于0.5MΩ。
电工应定期(如一个月)用“试验”按钮试查断 路器运行是否正常，雷雨季节应经常检查，发 现故障应及时处理并记录。
- 10 -
HNM2L-63C、HNM2L-63S 外形及安装尺寸图
附件代号
附件 代号
附件 名称
不带 分励脱 辅助 欠电压 报警 报警触头 辅助触头
脱扣
附件 扣器 触头 脱扣器 触头 辅助触头 分励脱扣器
方式
电磁脱扣 200 210 220 230 208 228 240
复式脱扣 300 310 320 330 308 328 340
安装方式
本系列断路器一般为垂直安装，也可以横装。
HNM2L-225
1.0In 0.93In 0.88In 0.85In 0.70In
HNM2L-400
1.0In 0.91In 0.83In 0.76In 0.69In
HNM2L-630
1.0In 0.90In 0.84In 0.78In 0.72In
HNM2L-800
1.0In 0.84In 0.78In 0.73In 0.71In
-8-
断路器可选择非延时型或延时型。 断路器的额定剩余动作电流应整定为正常
泄漏电流的4倍，或者用下列公式估算： 额定剩余动作电流=In/1000 (A)
■ 有关配线 断路器配线必须符合上进、下出，即1、
3、5端子接电源线，2、4、6端子接负载线，不 允许倒进线。如倒进线导致断路器内部电子线 路的损坏。
电源侧
横装
垂直安装 电源侧 负载侧
负载侧 -4-
剩余电流保护装置的正确接线
剩余电流保护装置的正确接线剩余电流保护装置，也称为漏电保护器，是一种用于检测并切断电路中的剩余电流的电器设备。
其主要作用是保护人身安全，防止触电事故的发生。
在正确接线的基础上，可以确保该设备正常运行并发挥其保护功能。
接下来，我将详细介绍剩余电流保护装置的正确接线方法：1. 准备工作：- 确保电源已经断开，以防止触电事故。
- 确认剩余电流保护装置的额定电流和额定漏电动作时间，以保证其满足实际需求。
- 清理电路中的灰尘和杂物，并确保导线端子干净。
2. 线路选择：- 首先，选择需要接入剩余电流保护装置的电路。
一般来说，建议将漏电保护器用于有人使用的低压电气装置、电器设备以及其他类似的电路中。
3. 接线方法：- 首先，找到电源开关，将其关闭，并使用测试笔或测试仪器确认电源已彻底断开。
- 然后，在剩余电流保护装置上找到相应的输入端子和输出端子。
一般来说，输入端子标记为“L1”、“L2”、“L3”或者“L”、“N”，输出端子标记为“开关”或者“LOAD”。
- 将电源的相线（即L、L1、L2、L3）通过漏电保护器的输入端子连接在一起，通常分别连接到装置上标记为“L1”、“L2”、“L3”的输入端子。
- 将电源的零线（即N）连接到漏电保护器的输入端子上标记为“N”的位置。
- 然后，将需要接入剩余电流保护装置的电器设备的相线和零线分别连接到漏电保护器的输出端子上标记为“开关”或“LOAD”的位置。
- 最后，将剩余电流保护装置的外壳接地，确保设备可以正常工作并提供保护。
4. 接线检查：- 完成接线后，进行接线检查以确保正确连接。
可以使用万用表或测试笔进行简单的测试，确认剩余电流保护装置的工作状态正常。
- 进行漏电试验：将一个钢质工具或电线短接两个输入端子或输出端子，然后打开电源开关。
此时，剩余电流保护装置应立即切断电源，断开输入和输出线路。
以上就是剩余电流保护装置的正确接线方法。
在接线过程中，要注重安全，确保断电并按照正确的接线顺序进行操作。
《剩余电流保护》课件
在工厂的电源进线端或关键用电设 备附近，通常会安装剩余电流保护 装置，以防止设备故障或人为触电 事故。
公共设施中的剩余电流保护Biblioteka 公共场所风险实际应用
在公共设施中，由于人员密集且用电 设备多样，一旦发生触电事故，后果 不堪设想。因此，剩余电流保护尤为 重要。
在商场、学校、医院等公共场所，通 常会在配电箱或电源插座上安装剩余 电流保护装置，以确保公众的安全。
《剩余电流保护》 ppt课件
目录
• 剩余电流保护概述 • 剩余电流保护装置的类型与选择 • 剩余电流保护装置的安装与使用 • 剩余电流保护装置的应用实例 • 未来剩余电流保护技术的发展趋势
01 剩余电流保护概述
剩余电流保护的定义
总结词
剩余电流保护是一种防止人身电击、电气火灾和设备损坏的装置和措施。
02
01
及时维护
发现异常情况时，及时进行维护和检修。
04
03
剩余电流保护装置的维护与保养
清洁
定期清洁剩余电流保护 装置表面灰尘和污垢， 保持清洁。
检查紧固件
定期检查并紧固装置的 紧固件，确保其牢固可 靠。
更换元件
如发现元件损坏或老化 ，应及时更换。
记录与报告
对装置的运行和维护情 况进行记录，发现问题 及时报告。
绿色环保的剩余电流保护技术
总结词
随着环保意识的提高，绿色环保的剩余电流保护技术将得到广泛应用，减少能 源消耗和环境污染。
详细描述
新型的剩余电流保护设备将采用环保材料和节能设计，降低能源消耗和碳排放 ，同时优化设备的回收利用，减少对环境的影响。
谢谢聆听
组合式剩余电流保护装置
优点是功能全面，适用于配电线路和 设备的保护；缺点是价格较高，体积 较大。
剩余电流保护装置的正确接线
剩余电流保护装置的正确接线剩余电流保护装置（也称为漏电保护器）是用来检测和保护人和设备免受电流泄漏的危害。
正确的接线是确保漏电保护器正常工作的关键。
下面将详细介绍剩余电流保护装置的正确接线方法。
1. 置于主电源上游：剩余电流保护装置应该置于主电源的上游，即在负荷设备的电源输入端。
这样可以确保所有负荷设备的电流都通过保护装置进行检测和保护。
2. 接地线接入：保护装置的接地线应正确接入建筑物的地线系统中。
通常情况下，接地线应该连接到主地线上，即在建筑物的总开关箱或接地棒上。
3. 主线电缆连接：主线电缆是剩余电流保护装置的主输入线路，它应该与主电源连接。
接线时，应确保电缆的导线正确连接到保护装置的输入端。
4. 分支线电缆连接：分支线电缆是从剩余电流保护装置输出到负荷设备的线路，它们应该与负荷设备的电源连接。
接线时，应确保电缆的导线正确连接到保护装置的输出端。
5. 额定电流设置：剩余电流保护装置通常具有额定电流设置，用于指定触发保护的电流阈值。
在接线时，应根据负荷设备的额定电流将保护装置的设置调整到适当的数值。
6. 旁路开关设置：剩余电流保护装置通常具有一个旁路开关，用于测试和维护的目的。
在正常运行时，旁路开关应处于关闭状态。
只有在测试和维护时需要打开旁路开关。
7. 单独保护：每个负荷设备应该独立接入一个剩余电流保护装置，这样可以确保对每个设备的电流进行独立检测和保护。
如果多个负荷设备共享一个保护装置，可能会导致误报和漏检的问题。
总结：在正确接线剩余电流保护装置时，应该将保护装置置于主电源上游，接地线应正确接入建筑物的地线系统中，主线电缆连接到保护装置的输入端，分支线电缆连接到输出端，根据负荷设备的额定电流设置保护装置的电流阈值，并确保旁路开关处于关闭状态。
此外，每个负荷设备都应独立接入一个保护装置。
以上是关于剩余电流保护装置正确接线的详细介绍。
剩余电流保护装置的正确接线
剩余电流保护装置的正确接线
剩余电流保护装置是一种电气保护装置，主要用于保护人和设
备免受漏电流的危害。
其原理是利用电流互感器捕捉电路中的漏电流，通过比较与预设值之间的差异来触发保护装置，切断电路。
正
确的接线是保证剩余电流保护装置正确工作的基础，以下是剩余电
流保护装置的正确接线方法。
1. 剩余电流保护装置的接线位置应在电源开关之后，这可以保
证当电路发生漏电流时，保护装置能及时切断电路。
2. 接线前需要确保电气设备的正常运转，并采取正确的安全措施，如断开电源、使用绝缘手套等。
3. 剩余电流保护装置的接线应按照电路图和设备的技术要求进
行连接，确保连接良好，接触可靠。
4. 剩余电流保护装置应接地，接地线应与保护装置上的接地端
子相连。
5. 确认电流互感器的方向，将互感器的一端连接到剩余电流保
护装置上的输入端子，另一端连接到电路的相应位置。
6. 对于交流电路，将保护装置的输出端子连接到负荷或接地线上；对于直流电路，则需要通过一些额外的连接以确保正确的接线。
7. 在接线完成后，需要进行保护装置的测试和校准，以确保其
能够正常工作。
在接线过程中，需要注意安全和接线正确性。
如果存在任何疑
问或不确定性，应联系专业技术人员进行检查和确认。
1。
剩余电流剩余电流动作保护器的正确安装、接线
剩余电流剩余电流动作保护器的正确安装、接线1剩余电流动作保护器的错误安装(1)剩余电流动作保护器的安装位置不当：一般情况下选保护器的辅助电源都取自被保护电源，因此应该把保护器的辅助电源接在熔断器前边，即电源→保护器→熔断器→用电设备，而不能安装在熔断器的后边。
因为一旦熔丝熔断将会使保护器失去电源，发生触电时不能正确动作因而出现触电事故。
对于不用辅助电源的保护器就不用考虑了。
(2)保护器零序TA安装位置不对：配变外壳接地、中性线接地和避雷器接地，三者共接在一个接地装置上，通常称为"三位一体"。
中性线应先穿过保护器的零序TA后，再和配变外壳接地线、避雷器接地线相连接共同接地。
如果中性线接地线和避雷器接地线连接后再穿过保护器的零序TA接地，就有可能在雷电时影响剩余电流动作保护器的正常运行。
2保护器的正确接线在低压配电系统中，采用"保护器+保护线"保护的方式，经常由于接线错误而造成保护器误动或拒动，造成不良影响，在采用这种保护方式时，只有正确地接线，才能起到应有的保护效果。
(1)在中性点直接接地，在TN系统中采用TN-C方式保护时，中性线一定要穿过保护器零序TA，而保护线在正常工作时不流过电流，一定不能穿过剩余电流动作保护器的零序TA。
(2)不带单相负荷的动力线路，由于是对称负荷，其中性线不应穿过零序TA，采用三相保护器即可。
对于单相负荷回路应采用双极保护器，按TN-S或TNC-S方式加保护线。
(3)对于动力、照明混合线路，应选用四极保护器。
如果采用中性点直接接地，保护线与N线共用的TN-C 系统，则PEN线穿过零序TA，但TA后面的PEN线只起工作N线作用，而不能兼作保护线。
(4)选用保护器后，线路若需要进行重复接地，其接地点只能选在工作N线的输入端，如对于选用三极保护器的动力回路，由于其N线不通过零序电流互感器TA，所以对重复接地的选择无其它要求。
此外，采用保护器后，人们对其它触电防护措施的重要性认识淡薄了，错误地将保护器作为唯一的安全措施，放松了其它安全措施的实施，如连接保护线或接地线、采用绝缘防护物等。
剩余电流保护装置的正确接线实用版
YF-ED-J1604可按资料类型定义编号剩余电流保护装置的正确接线实用版Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements.（示范文稿）二零XX年XX月XX日剩余电流保护装置的正确接线实用版提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
剩余电流保护装置的正确接线，关系到保护装置能否正确动作，同时也关系到保护装置的正常运行、关系到能否起到防护人身电击、电气设备损坏、电气火灾事故的问题。
1 剩余电流保护装置接线要点1.1 根据低压系统接地型式确定接线方式剩余电流保护装置在安装接线前，首先应查清低压系统接地型式，我国低压系统接地型式有TT、TN、iT系统。
由于it系统自形成一个封闭系统，在特殊情况下采用，且安全性能高，一般不采用剩余电流保护装置作为人身电击、电气火灾保护，在此不作论述。
TN系统中，又可分为TN-C、TN-C-S、TN-S 系统。
剩余电流保护装置在TT、TN-C-S、TN-S 系统中的接线要求是不同的，在TN-C系统是不能安装剩余电流保护装置的，必须改造为TN-C-S、TN-S或局部TT系统后才能安装。
在TN-C-S 系统中，对安装剩余电流保护装置的要求更严格，不然接线错误会造成误动作或拒动作。
1.1.1 在TT系统中的接线要求在TT系统中，无论是220 V电源供电的电气设备，接用二极二线式剩余电流保护装置，还是三相设备与单相设备共用的三相四线式380 V电源供电的电气设备，接用三极四线式或四极四线式剩余电流保护装置，其中性线必须穿过剩余电流保护装置。
剩余电流保护装置的正确接线范本
剩余电流保护装置的正确接线范本剩余电流保护装置（也称为漏电保护器）是一种在线随时监测电路中的漏电情况，能够及时切断漏电电流，保护人身安全和设备设施免受漏电带来的损害。
正确的接线是确保剩余电流保护装置正常工作的关键。
剩余电流保护装置的接线主要涉及以下几个方面：1. 电源线的接线剩余电流保护装置通常需要直接接入电源线中，以监测电路中的漏电情况。
正确的接线方法是在电源线的进线端将剩余电流保护装置与断路器连接，并在电源线的出线端将剩余电流保护装置与负载设备连接。
2. 主断路器的接线剩余电流保护装置通常需要与主断路器配合工作，以实现对电路的快速切断。
主断路器的接线应根据具体的电路要求进行，一般情况下，主断路器需要在剩余电流保护装置的进线端、电源线和负载设备之间进行连接。
3. 负载设备的接线在剩余电流保护装置的出线端，需要将负载设备与剩余电流保护装置进行连接。
负载设备的接线应按照正常的电路接线方法进行，确保电路的正常工作。
4. 地线的接线剩余电流保护装置通常需要与地线进行连接，以实现对漏电电流的及时监测和切断。
地线的接线应符合电气安全规范，并确保接地的可靠性。
在接线过程中，需要注意以下几点：1. 选择适当的导线规格和材质，确保导线的导电性和耐用性。
2. 接线应遵循电气安全规范，确保接线的安全可靠。
3. 接线时应注意绝缘处理，避免导线之间或导线与其他金属部件之间的短路。
4. 接线完成后，应进行必要的测试和检查，确保剩余电流保护装置和相关电路的正常工作。
总结起来，剩余电流保护装置的正确接线范本需要根据具体的电路要求和实际情况进行确定。
在接线过程中，应遵循电气安全规范，确保接线的安全可靠。
此外，还需要进行必要的测试和检查，以保证剩余电流保护装置和相关电路的正常工作。
5.剩余电流动作保护装置安装和运行GB13955-2005
GB13955-2005剩余电流动作保护装置安装和运行ttt001版规范2008-04-19 22:05:37 阅读63 评论2 字号：大中小TTT001制作，WORD版本网络首发，欢迎公益传播。
中华人民共和国国家标准GB13955-2005 2005-02-06发布剩余电流动作保护装置安装和运行Installation and operation of residual current operated protective devices2005-12-01施行代替GB13955-1992目次前言 (I)引言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4剩余电流保护装置的应用 (4)5剩余电流保护l装置的选川 (5)6剩余电流保护装置的安装 (7)7剩余电流保护装岢的运行和管理 (10)附录A(规范性附录)系统接地的型式…………………………………………………………………ll附录B(规范性附录)剩余电流保护装霞的额定值……………………………………………………l4附录C(资料性附录)分级保护方止参考模式图………………………………………………………”前言本标准的全部技术内容为强制性。
本标准是对GB 13955—1992(剩余电流保护装置安装和运行)的修订。
本标准与GB 13955—1992相比主要变化为：1.将标准的名称修订为《剩余电流动作保护装置安装和运行》，使本标准与国际同类标准名称一致，且与相关的国家标准如GB 6829《剩余电流动作保护器的一般要求》、GB 16916《家用和类似用途的不带过电流保护的剩余电流动作断路器》、GB16917《家用和类似用途的带过电流保护的剩余电流动作断路器》相统一。
将标准中的“保护器”改为“装置”，“装置”的范围是指具有剩余电流动作保护功能的系列设备，以使本标准名称更为确切，符合标准化要求。
2.修订了剩余电流动作保护装置的适用范围，强调保护装置仅适用于。
剩余电流保护装置的正确接线
剩余电流保护装置的正确接线剩余电流保护装置（Residual Current Device，RCD）是一种保护人身安全的装置，它主要用于检测接地故障和漏电故障。
在正确的接线下，这种保护装置可以大大减少电触电事故的发生。
RCD的工作原理RCD可以快速检测电路中的漏电流和接地故障，并在出现问题时自动切断电路。
它通过测量进出电流的差值来判断是否有漏电流。
如果差值超过设定值，RCD将迅速将电路切断，从而避免漏电造成的人身伤害。
RCD的正确接线方法正确接线是保证RCD正常运行的基础，下面将介绍RCD的正确接线方法。
步骤一：确定电路类型在进行RCD接线之前，首先要确定电路的类型：单相电路、三相三线电路或三相四线电路。
不同类型的电路需要使用不同类型的RCD。
步骤二：安装RCD将RCD安装在电路箱中，确保它与其他设备分开，并不与电源线接触。
这是为了避免触电危险和电源干扰。
步骤三：连接电源线将电源线连接到RCD的入口口，这是连接电源的地方。
通常入口位置会有标识，可以根据标识进行正确连接。
步骤四：连接负载线将负载线连接到RCD的出口口，这是连接负载的地方。
同样，出口位置也会有标识，可以根据标识进行正确连接。
步骤五：接地线将接地线连接到RCD的接地螺钉上，这样可以确保RCD的接地安全可靠。
步骤六：测试RCD在完成RCD的接线后，需要对其进行测试，确保其正常工作。
首先按下测试按钮，此时RCD应该会切断电路，并且测试灯会亮起，表示RCD正常工作。
如果测试灯不亮，则需要检查接线和设备是否正确。
注意事项1.在接线之前，请确保断电。
2.RCD应该经常进行检查和维护，并按照生产商的说明进行更换。
3.在进行测试时，应该确保电路中没有漏电装置和其他电器，否则测试结果可能会失效。
总结RCD是一种保护人身安全的装置，通过测量电路中的漏电流和接地故障来确保电路的安全稳定运行。
在进行RCD接线时，必须注意不同类型电路的区别，并按照正确的步骤进行连接，同时要经常检查和维护。
剩余电流保护装置的正确接线范文
剩余电流保护装置的正确接线范文剩余电流保护装置是一种用于监测电流泄漏并保护电气设备和人身安全的重要装置。
其正确的接线方法决定了其功能的有效性和可靠性。
接下来，本文将为您详细介绍剩余电流保护装置的正确接线方法。
1. 主电源接线剩余电流保护装置通常需要与主电源相连接。
正确的接线方式是将主电源中的火线（L）、零线（N）以及地线（PE）分别与剩余电流保护装置的对应接线端子连接。
其中，火线连接到剩余电流保护装置的L相端子，零线连接到N相端子，地线连接到PE端子。
接好电源线后，需确认接线是否牢固，可以进行适当的松动力测试，以确保接线牢固可靠。
2. 负载接线剩余电流保护装置通常需要与负载设备相连接。
正确的接线方式是将负载设备中的火线（L）、零线（N）以及地线（PE）分别与剩余电流保护装置的对应接线端子连接。
同样地，火线连接到剩余电流保护装置的L相端子，零线连接到N相端子，地线连接到PE端子。
在接线过程中，需要确保接线端子与线缆之间的连接牢固可靠，避免接线端子和线缆之间松动或接触不良的情况发生。
3. 电流传感器接线剩余电流保护装置通常配备有电流传感器，用于监测电流的大小。
正确的接线方式是将电流传感器的输入端与剩余电流保护装置的电流检测端子相连接，输出端则与负载设备的电流回路相连接。
在接线过程中，需要确保电流传感器与剩余电流保护装置之间的连接牢固可靠，避免接线端子和线缆之间松动或接触不良的情况发生。
4. 接地电阻的连接剩余电流保护装置通常需要接地，以确保其正常工作。
正确的接线方式是将剩余电流保护装置的接地端与接地电阻相连接。
接地电阻需要埋入地下足够深度，并与地面之间保持良好的接触。
接地电阻的连接需要注意以下几点：首先，接地电阻的连接线要足够粗，以确保足够的导电能力；其次，接地电阻需要连接到剩余电流保护装置的专用接地端子上，避免与其他地线或接地装置共用接地端子；最后，接地电阻的连接必须牢固可靠，不得出现松动或接触不良的情况。
剩余电流保护装置的正确接线范本
剩余电流保护装置的正确接线范本剩余电流保护装置是一种用于电力系统中的安全保护装置，能够及时检测并切断电路中的剩余电流，有效防止电击事故的发生。
在实际的应用中，正确的接线方法能够确保剩余电流保护装置的正常工作，提高电路的安全性和可靠性。
接下来，将为您介绍剩余电流保护装置的正确接线范本。
剩余电流保护装置的接线主要分为输入端和输出端两部分。
在进行接线之前，首先需要了解电路的基本情况和剩余电流保护装置的参数，确保接线的准确性和安全性。
1. 输入端接线剩余电流保护装置的输入端主要包括供电线和额定电流设置，接线时需要注意以下几点：- 供电线上的相线（L）和零线（N）需要分别接到保护装置的相线（L1、L2、L3）和零线（N）上。
相线和零线的颜色通常为红色和蓝色。
- 输入端还需要连接接地线（PE），用于将保护装置与地面连接。
接地线的颜色通常为黄绿色。
接地线的接线部分要牢固可靠，并与地面之间的接地电阻要符合规定要求。
2. 输出端接线剩余电流保护装置的输出端主要包括负载线和过载保护线，接线时需要注意以下几点：- 负载线需要连接到保护装置的负载端（LOAD）。
负载线的颜色通常为黑色或棕色。
负载线的选材要符合电气安全要求，截面积要合适，接线要牢固可靠。
- 过载保护线需要连接到保护装置的过载保护端（OVERLOAD）。
过载保护线的颜色通常为红色。
过载保护线是用于接线到电源的过载保护装置，当电路中出现过载时能够及时切断电源，保护电路和负载设备的安全。
3. 额定电流设置剩余电流保护装置需要根据实际负载电流设置额定电流，以便在电路中出现剩余电流超过额定值时能够及时切断电源。
额定电流的设置需要根据电路的负载情况和保护装置的额定电流范围进行选择。
一般情况下，额定电流与保护装置的额定电流相匹配，能够更好地发挥保护装置的作用。
综上所述，剩余电流保护装置的正确接线范本包括输入端和输出端两部分的接线。
在进行接线之前，需要了解电路的基本情况和保护装置的参数，确保接线的准确性和安全性。
剩余电流保护课件
提高剩余电流保护装置的性能与可靠性
1 2 3
优化设计 采用先进的电路设计和制造工艺，提高装置的稳 定性和可靠性。
强化测试 对产品进行严格的测试和验证，确保性能和质量 达标。
持续改进 根据用户反馈和市场变化，持续改进产品性能和 功能。
THANKS
感谢您的观看
考虑安装环境和使用条件，如温度、湿度、海拔、污染等级等因素， 选择适合的剩余电流保护装置。
剩余电流保护装置的安装与使用
01
02
03
正确安装
按照产品说明书和规范进 行安装，确保接线正确、 牢固，避免接线错误或松 动导致误动作或失效。
使用注意事项
在使用过程中，应定期检 查剩余电流保护装置是否 正常工作，及时处理异常 情况。
维护与保养
根据产品说明书的要求， 定期进行维护和保养，确 保剩余电流保护装置的正 常运行和使用寿命。
03
剩余电流保护装置
的测试与维护
剩余电流保护装置的测试Βιβλιοθήκη 010203
04
测试目的
确保剩余电流保护装置正常工 作，及时发现潜在故障或问题。
测试方法
通过模拟故障或异常情况，观 察剩余电流保护装置的动作和
详细描述
剩余电流保护是一种主动的保护措施，通过在电气系统中安装剩余电流保护装 置来实现。这些装置可以检测到电气线路中的剩余电流，并在出现异常时采取 相应的保护动作，如切断电源或发出警报信号。
剩余电流保护的重要性
总结词
剩余电流保护对于保障电气设备和人身安全具有重要意义。
详细描述
剩余电流保护能够有效地防止电气火灾、电击等安全事故的发生，保障人民生命财产安全。在雷电、接地故障等 情况下，剩余电流可能产生较大的变化，如果没有及时发现和处理，可能会引发严重的安全事故。因此，在电力 系统中广泛采用剩余电流保护装置，对电气设备和线路进行实时监测和保护。
第5章 剩余电流动作保护装置
? iL1 + iL 2 + iL3 + iN 0
TT系统碰壳时
QF L1 L2 L3 N
TA
iL1 iL2 iL3 iN
中间环节
TL
M
ie
? iL1 + iL 2 + iL3 + iN 0
L1 L2 L3 N PE
RCD
iL1 iL2 iL3 iN iPE
M
iL1 + iL 2 + iL3 + iN + iPE
基尔霍夫电流定律(KCL定律)
1．定律 在任一瞬间，流向任一结点的电流等于流出该结 点的电流。 即: Ｉ = Ｉ
I1
E1 + R1
a
I3 R3
I2
R2 + E2
入
出
或: Ｉ = 0
I1+I2 = I3 对结点 a：
-
或 I1+I2–I3= 0
实质: 电流连续性的体现。 b 基尔霍夫电流定律（KCL）反映了电路中任一
结点处各支路电流间相互制约的关系。
2．推广
电流定律可以推广应用于包围部分电路的任一 假设的闭合面。 I =? 例: 广义结点 IA A I IB
IC B C 5
+ 6V _ 1
2
+ _ 12V
1
5
IA + IB + IC = 0
I=0
QF TA L1 L2 L3 N
中间环节
iL1 iL2 iL3 iN
是公司的注册商标; 是表示产品的型号及壳架等级电流; 表示必须定期对开关作模拟漏电流试验,以防在 使用过程中损坏、更换,每个月一次. C16表示开关的额定电流是16A,在移印时A按标准 省去 不印,C表瞬时脱扣器代号. 号,也就是C曲线特性(5In~10In),230V表示产品 额定电压,IEC1009.1表示产品符合的国际标准， GB16917.1表示产品符合的国家标准。 6000表示产品的运行短路分断能力为6000A。 表示国家强制性3C认证标志，A010941表示工厂 编号； 表示表示开关往上推，开关闭合接通，用ON与I 表示；往下推表示开关断开，用OFF与O表示。
剩余电流保护装置的正确接线模版（2篇）
剩余电流保护装置的正确接线模版接线模板提供了一种标准化的接线方法，以确保剩余电流保护装置的正确接线。
以下是一个____字的剩余电流保护装置正确接线模板示例：1. 接地连接：a. 确保主电源供应的接地。
b. 将装置的接地端与主电源供应的接地点连接。
2. 电源输入连接：a. 将主电源线（L，N）连接到剩余电流保护装置的电源输入端。
b. 确保L线与L端相连，N线与N端相连。
3. 负载输出连接：a. 将负载线（L，N）连接到剩余电流保护装置的负载输出端。
b. 确保L线与L端相连，N线与N端相连。
4. 零线连接：a. 将零线连接到剩余电流保护装置的零线端。
b. 确保零线与N线相连。
5. 剩余电流保护装置设置：a. 根据特定的需求，设置剩余电流保护装置的额定电流。
b. 根据特定的需求，设置剩余电流保护装置的动作时间。
c. 根据特定的需求，设置剩余电流保护装置的测试按钮。
6. 检查接线：a. 确保所有连接端紧固。
b. 检查所有电线连接处，确保没有松动或损坏的部分。
c. 检查所有接线处，确保没有任何漏电现象。
d. 检查剩余电流保护装置的指示灯和显示屏，确保正常工作。
7. 接通电源：a. 将主电源开关置于关闭状态。
b. 将剩余电流保护装置的主电源开关置于关闭状态。
c. 将主电源开关置于开启状态。
d. 将剩余电流保护装置的主电源开关置于开启状态。
8. 测试剩余电流保护装置：a. 使用测试按钮或设备进行剩余电流保护装置的测试。
b. 确保剩余电流保护装置在正确的额定电流和动作时间范围内正常工作。
c. 确保剩余电流保护装置能够正确地检测和切断任何漏电现象。
9. 定期维护：a. 定期检查剩余电流保护装置的工作状态和接线情况。
b. 定期进行剩余电流保护装置的测试，以确保其正常工作。
请注意，这只是一个接线模板示例，实际接线可能因具体的剩余电流保护装置型号和应用场景而有所不同。
在安装和接线时，请始终参考设备的安装指南和说明书，并遵循当地电气安全法规和标准。
剩余电流保护装置
剩余电流保护装置(以下简称RCD)，它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。
为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
漏电保护器是一种利用检测被保护电网内所发生的相线对地漏电或触电电流的大小，而作为发出动作跳闸信号，并完成动作跳闸任务的保护电器。
在装设漏电保护器的低压电网中，正常情况下，电网相线对地泄漏电流（对于三相电网中则是不平衡泄漏电流）较小，达不到漏电保护器的动作电流值，因此漏电保护器不动作。
当被保护电网内发生漏电或人身触电等故障后，通过漏电保护器检测元件的电流达到其漏电或触电动作电流值时，则漏电保护器就会发生动作跳闸的指令，使其所控制的主电路开关动作跳闸，切断电源，从而完成漏电或触电保护的任务。
空气开关1.小型断路器有何用途？用于照明、动力配电系统作过载和短路保护，以及线路的不频繁转换之用2.B、C、D类脱扣特性有何区别？如何应用？B类的瞬时脱扣电流是3-5In，适用于电阻性负载；C类的瞬时脱扣电流是5-10In，适用于一般负载；D类的瞬时脱扣电流是10-20In，适用于大电感性负载。
3.小型断路器通电后表面发热，正不正常？如果温度没有超过允许温升，应属正常；如果温度超过允许温升，应更换小型断路器或减小负载或改善散热条件。
4.小型断路器把手合不上，为什麽？先检查小型断路器输出回路有没有短路或过载情况发生。
如有，排除故障就可以了；如没有，更换小型断路器。
5.“1P+N”小型断路器与“2P”小型断路器有何区别？“1P+N”小型断路器的额定电压是交流230伏，只能分断单相电路，而且相线与零线不能接错；“2P”小型断路器的额定电压是交流400伏，可分断双相/单相电路?/font>6.位与2位的“1P+N”小型断路器有何区别？1位的“1P+N”小型断路器体积小，分断能力只有4.5KA，而不能带附件；2位“1P+N”小型断路器体积大，但分断能力达4.5KA，可带各种附件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剩余电流保护装置接线方式(图）
注：①L
1、L
2
、L
3
为相线；N为中性线；PE为保护线；PEN为中性线和保护线合
一；为单相或三相电气设备；为单相照明设备；为剩余电流保护装置；
为不与系统中性接地点相连的单独接地装置，作保护接地用。
②单相负载或三相负载在不同的接地保护系统中的接线方式,图中左侧设备为未装有剩余电流保护装置，中间和右侧为装用剩余电流保护装置的接线图。
③在TN系统中使用剩余电流保护装置的电气设备，其外露可导电部分的保护线应接在单独接地装置上而形成局部TT系统，如TN系统接线方式图中的右侧设备带*的接线方式。
TN-C-S。
