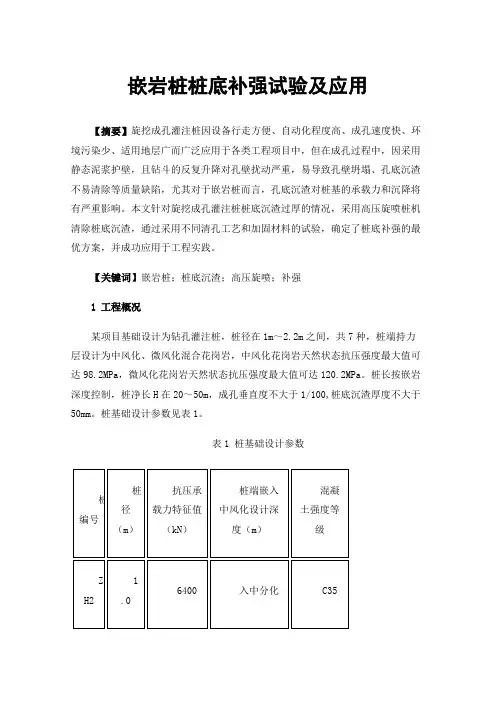

嵌岩桩桩底补强试验及应用
嵌岩桩桩底补强试验及应用【摘要】旋挖成孔灌注桩因设备行走方便、自动化程度高、成孔速度快、环境污染少、适用地层广而广泛应用于各类工程项目中，但在成孔过程中，因采用静态泥浆护壁，且钻斗的反复升降对孔壁扰动严重，易导致孔壁坍塌、孔底沉渣不易清除等质量缺陷，尤其对于嵌岩桩而言，孔底沉渣对桩基的承载力和沉降将有严重影响。
本文针对旋挖成孔灌注桩桩底沉渣过厚的情况，采用高压旋喷桩机清除桩底沉渣，通过采用不同清孔工艺和加固材料的试验，确定了桩底补强的最优方案，并成功应用于工程实践。
【关键词】嵌岩桩；桩底沉渣；高压旋喷；补强1工程概况某项目基础设计为钻孔灌注桩，桩径在1m～2.2m之间，共7种，桩端持力层设计为中风化、微风化混合花岗岩，中风化花岗岩天然状态抗压强度最大值可达98.2MPa，微风化花岗岩天然状态抗压强度最大值可达120.2MPa。
桩长按嵌岩深度控制，桩净长H在20～50m，成孔垂直度不大于1/100,桩底沉渣厚度不大于50mm。
桩基础设计参数见表1。
表1 桩基础设计参数钻孔桩采用XRS1050旋挖钻机成孔，静态膨润土泥浆护壁，终孔后下钢筋笼，利用导管气举反循环清孔。
2缺陷桩情况4-2#桩设计桩径为2m、桩长22.12m，桩端嵌入中风化花岗岩2.52m。
成桩后采用钻孔抽芯检测，桩身水平截面内共布置三个抽芯孔，检测发现，桩底沉渣厚度超过设计要求，厚度分别为14cm、19cm和21cm。
3清孔及补强试验为消除质量隐患，确保桩基承载力和沉降满足设计要求，拟对桩底沉渣利用高压旋喷桩机进行高压冲洗，然后注浆进行补强处理。
补强处理后重新钻孔抽芯检测补强效果及注浆体强度。
为确保清底及补强效果，现场通过模拟试验，选择最优清底及补强方案。
3.1清除桩底沉渣试验桩底沉渣采用单重管高压旋喷桩机进行冲洗，清洗至当孔口返出清水，且水中不含碎石等块状物时为止。
模拟试验共分5次，采用1组直径2m高度1.5m的护筒，安放至基坑底部，施工面设置在第一道支撑上，护筒底放置砂、黏土、碎石等模拟孔底沉渣情况，再利用导管灌注混凝土，后采用不同清渣方式清孔，收集清孔所排出的泥浆经固化后计算出渣量。
大直径嵌岩桩施工要点及其承载力分析
大直径嵌岩桩施工要点及其承载力分析摘要：随着经济和各行各业的快速发展，桩基是保障桥梁稳定性的基础结构，在地质条件复杂的环境中，通常采用嵌岩桩。
将基桩嵌入到岩层之中，单桩轴向所能允许的承载力，取决于桩基底处岩石的强度和嵌入岩层的深度，将其外力全部传至桩底岩层。
本文围绕嵌岩桩的灌注成桩施工工艺要点及施工中遇到的问题，进行深入分析。
关键词：嵌岩;新型钻具;施工工艺引言国内外旋挖钻孔灌注桩相关技术已经相当成熟，但是在硬地层如岩石或极硬岩中，嵌岩式的大口径旋挖桩施工技术仍处于不断探索和完善阶段。
本文提供一种大口径旋挖桩嵌岩施工方法，通过施工技术的改变，结合新型钻具的使用，提高了入岩效率，节省了施工时间，有效地降低了施工成本，能够实现桩基的较大嵌岩深度。
1嵌岩桩的特点由于社会经济的推动，交通便利等条件，使道路车流量成倍增加，为了保证道路桥梁的承载能力，避免安全事故的发生，较为有效的解决办法就是将桥梁桩的摩擦力合理增加，保证对于整体承载力在一定程度上能够得到有效帮助。
嵌岩桩主要是将基桩嵌入岩层当中，在桩体受到一定压力的同时，由于混凝土在桩体受压力的发生形变同时使桩侧摩阻力同时产生，由于受到压力的作用，部分土体已经不能保持原有位置，产生一定移动，加大摩擦力，当摩擦力加大到一定程度上时，桥桩开始发生微小移动，在移动的同时，桥桩两端也产生了一定摩擦力，阻止其发生位移。
2桥梁桩基嵌岩桩施工工艺要点2.1嵌岩桩成孔设备的选择嵌岩桩施工采用的成孔设备种类繁多，根据不同的成孔设备，可以打出直孔或直孔和斜孔等。
根据不同的成孔设备，打出不同的孔，按照设备的固定方式可以分为座平台式和座桩式，根据排渣方式可分为正循环，反循环，气举正、反循，风排，泵吸反循环等方法，本工程选择的成孔方式为座平台式的气带反循环排渣方式。
优点便是花费少，机身轻，不需要大型吊车的辅助工作，人员少，排渣效果好。
缺点便是无法打出需要倾斜程度的斜孔，误差相对较大，无法按照设计的准线重合。
关于嵌岩桩桩端承载力取值问题探讨
-2-
的有关规定执行。最大试验荷载为设计值的 2 倍，试验结果数据见表 2。
表 2 岩基载荷试验成果表
试验 桩号
最大试 验荷载
kPa
最大试验荷载 对应的沉降量
mm
比例界限对 应的荷载
kPa
比例界限对 应的沉降量
mm
极限荷载 kPa
承载力特征值 kPa
s(mm) s(mm)
根据《建筑地基基础设计规范》（GB50007-2002）岩石地基承载力特征值按下列计算：
f a = ψ r f rk
（6）
式中 f a 为修正后岩石地基承载力特征值；ψ r 为折减系数，较完整岩石可取 0.2～0.5，本
文取 0.2。由式（6）计算得出 f a =7.54MPa。
3、现场岩基载荷试验
2） 室内分析结果最后取决于折减系数的取值。分析时考虑到试验压力及岩体中裂隙、 节理为任意方向的影响，折减系数 取 0.2，若考虑到岩体结构及岩石的真实应力状态，折减
系数提高一点取 0.22，修正后岩石地基承载力特征值 f a =8.30MPa，可以满足设计要求。 4.2 现场载荷试验
现场试验加载至最大试验荷载时，岩体并没有产生破坏，鉴于设备条件及时间等因素， 征求监理的同意，结束了试验。试验结论只能是极限承载力大于某值，而实际极限承载力并 没有得到。
关于嵌岩桩桩端承载力取值问题探讨
贾瑞杰1，於法明2
1中南大学勘察与基础工程研究所，410083 2广州市建筑科学研究院 ，510440
E-mail：jiaruijiewangju@
摘 要： 按照现行规范进行嵌岩桩设计时，设计承载力取值往往不能反应持力层的真实情 况，本文通过室内岩石单轴抗压试验和现场岩基载荷试验，对嵌岩桩桩端承载力取值问题做 了一些讨论，供设计人员参考。 关键词： 嵌岩桩，承载力，单轴抗压试验，载荷试验
嵌岩深度对下伏溶洞桥梁桩基承载特性影响分析
嵌岩深度对下伏溶洞桥梁桩基承载特性影响分析
武进广;吴南;周宏伟
【期刊名称】《铁道勘察》
【年(卷),期】2024(50)2
【摘要】桥梁桩基下伏溶洞嵌入深度对桩身下沉量、承载力大小及桩基长期稳定性具有重要影响,依托某岩溶区桥梁工程,通过MIDAS GTS建立溶洞-桩基数值分析模型,获取桩顶沉降、桩基极限承载力及溶洞周边岩体应力分布规律,开展岩溶区桩基施工桩基的嵌岩深度与下伏溶洞桩基承载特性分析。
研究表明,下伏溶洞桩基嵌岩深度越大,嵌岩段提供的摩阻力越大,下伏溶洞桩基承载力越大;随嵌岩深度增加下伏溶洞桩基承载力衰减度逐渐减小,短桩相较于长桩更易受溶洞影响,嵌岩深度超过临界值4d后(d为桩径),衰减度稳定在5%左右,可将下伏溶洞桩基视为普通嵌岩桩进行计算。
因此,合理增加桩基嵌岩深度,能有效减小溶洞周边岩体所受应力,同时能避免溶洞周边出现受拉区。
【总页数】6页(P104-109)
【作者】武进广;吴南;周宏伟
【作者单位】中铁七局集团有限公司;西南交通大学;中铁七局集团第三工程有限公司
【正文语种】中文
【中图分类】U448.14;TU473.1
【相关文献】
1.溶洞对嵌岩桩承载特性的影响分析
2.岩溶区下伏溶洞空腔的嵌岩桩基稳定性分析
3.考虑溶洞跨度影响的铁路桥梁嵌岩桩承载特性研究
4.下伏溶洞对桥梁桩基极限承载力的影响分析
5.溶洞顶板厚度与嵌岩深度对桥梁桩基承载力的影响研究
因版权原因，仅展示原文概要，查看原文内容请购买。
桥梁嵌岩桩覆盖岩增厚时的终孔分析
Ｆ ｎｏ ｃｎｅ ｍｔｒ ｉ ｅ ｅ ｓ ｒ ｄｆ ｉｃＡ ａｕ ｅ Ｓ
２１ ２ ０ 年１ ０ 月
桥 梁 嵌岩 桩 覆盖 岩 增 厚 时 的终 孑 分 析 Ｌ
苏贵玉
（ 山西省公路局太原分局 ，山西 太原 ００ １ ） ３ ０ ２ 摘 要 ：通过对钻孔桩基岩覆盖岩增厚 时的 两种不 同地质情况 ，从单桩轴向承载力、 嵌 岩 深度 两方 面所作 的对比计算说明 ： 在微风化花 岗岩上 ， 其上覆弱风化花 岗岩的岩层增厚 时 ， 以减少微风化花 岗岩的嵌岩 深度 ， 可 以利现场对桩基终孔控 制和监理监控。 关键词 ：嵌岩桩 ； 覆盖岩增厚 ； 终孔 ； 单桩轴 向受压承载力； 嵌岩深度 中图分类号 ：Ｕ ４ 文献标识码 ：Ａ ４５ 文章编号 ：００ ８ ３ （ １）５ ０ ６ — ２ １０ — １６２ ０３ — ０９ ０ ０
＋ ＋
附近地质钻ｊ
２ Ｐ的计算值 与设 计容 许值 的 比较
本例 中， 设计给定［１２ ０ Ｎ Ｐ＝ ３００ｋ 。桩径 为 ２０ｍ。 ． 计算参数 ； ｃ ｚ Ｒ 、 的确定 ：
。
注： 设计要求 桩底 嵌入微 风 化花岗岩不少于 ２５倍桩径 ． 图 １ 实际地质柱状图
ｃ ２ ＯＯ ． ５
０４ ． ０
较差 的
０４ ．
０３ ． Ｏ
验算时 ， 可根据实际地质情况 ， 出各岩层 的单桩轴 向受 压 求 承载力计算值 Ｐ， 然后再加 以比较判别 。
蠡细砂 一 ３ ２． ７ 、 ’
Ｐ （。 ＋ ： ｈ Ｒ － ＝ ｃＡ ｃＵ ） 。
（） １
式 中： Ｊ 【： 尸 单桩轴 向受压容许 承载力 ，Ｎ； ｋ Ｒ ： ａ 天然湿度 的岩石单 轴极限抗压强度 （Ｐ ）试件直 ｋａ ， 径为 ７ １ ｍ， ０ｅ 试件高度与试件直径相等 ； ｈ 桩嵌入基岩深度 ， ， ： ｉ 不包括风化层 ； ｎ Ｕ： 桩嵌入 基岩部分 的横截面周长 （ ， 于钻 孑 桩和 ｍ）对 Ｌ 管柱按设计直径采用 ； Ａ： 底横截 面面积 ，ｌ 对 于钻孔桩 和管柱按设 计直 桩 ｎ， 径采用 ： ｃ、： ｃ ：根据清孔情 况、岩石破碎程度等 因素而定 的系 数 ， 表 １ 见 。
浅谈花岗岩嵌岩桩终孔时岩层、岩性判断
MN5O=8PQR标注的 51$%! # 1%L! 因此不用主线路 可直接由 IST 控制系统 ’ 系统的输入采用无源方 式 " 输出采用 LT55$%! 控制信号灯 ! UT58%! 控制 十四段数码管显示倒计时 ! 如图 6所示 ’
% !"
将 IST 用于对交通灯信号灯的控制 ! 主要是 其具有对使用环境适应性强的特性 ! 同时其内部 定时器 # 计时器资源十分丰富 ! 可对目前普遍使 用的渐进式信号灯进行精确控制 ! 特别对多岔路 口的控制可方便的实现 ’ 目前一般品牌的 IST 内 部均配有实时时钟 ! 通过编程控制可对信号灯实 施全天候无人化管理 ’ 另外由于 IST 本身具有通 讯联网功能 ! 将同一条道路上的信号组成局域网 进行统一调度管理 ! 可缩短车 辆 通 行 等 候 时 间 ! 实现科学化管理 ’
X;DV&P8;V) s@5B P )**+
!"#$% !"#!$%&’"$()**+,*)$**&&$*)
&’()*+*,-./*01 *234
!"# $%&
( 中交第四航务勘察设计院 ! 广东广州 +!*)-*, 5 6% 通过工程实践经验 ! 提出对花岗岩地区嵌岩桩的终孔岩层 " 岩 性 的 具 体 判 断 方 法 ! 对 于 确 保 桩 基 的
钻机进尺微小 % 困难 % 跳动 % 倾斜 & 当从第一孤 石进入第二孤石可能卡钻 % 摇晃和进尺加快 &
KQOQK ’()*+, (!,2 图 ! 表明 ’ ^_‘abcdef 关系曲
线是自然岩性情况 ! 一般是圆弧 % 平顺 % 曲率一 致的曲线 ! 从软土 g 硬土 h 强风化 i 弱风化 j 微 风化 ! 没有突变点 &
嵌岩桩基桩检测及桩底沉渣处理施工技术
泉州环城高速石狮互通接线改造工程嵌岩桩桩底沉渣处理施工技术方案1、工程概况1.1、工程简介本合同段位于石狮市石泉二路和石狮大道交叉路口处，是石狮连接晋江、泉州、泉州环城高速和进出口石湖港的主要通道之一，便捷的实现石泉二路和石狮大道之间的交通转换。
该互通共设置跨线桥一座，425米；匝道桥6座，共长546.08米；辅道桥梁1座，共长66.04米；旧桥拆除重建桥1座，全长66.04米，旧桥利用共一座，通道及U型槽1道，共长210米。
1.2、工程地质条件互通区属冲、海积平原地貌，地势平坦，上部分布冲、海积成因的粘性土，砂、淤泥质粘土层等，其下为燕山期混合花岗岩及其风化层，风化层厚度一般较大，局部见辉绿岩脉。
根据本次钻探成果，互通区各岩土层特征分述如下：①111素填土：浅黄色，湿，松散，堆填物主要为砂粒和粘性土，含少量的砾石，人工堆填，堆填时间约2-3年，欠固结。
该层主要分布于地表，多数钻孔揭示，揭示层厚为1.00~2.80m。
②112淤泥质粘土：深灰色，流~软塑，饱和，成份以粘粒为主，刀切面光滑，有光泽，无摇震反应，干强度强，韧性高，含少量的腐殖质，污手，具腐臭味，海积成因。
局部呈软塑状，相变为淤泥质粘土，区内各孔均有揭示，层厚7.90~15.50m。
③122粉质粘土：灰黄色，硬塑，湿，成份以粉粘粒、砂粒为主，土体粘性一般，弱砂感，韧性一般，干强度中等，无摇震反应，冲积成因。
揭示层厚为1.25~ 4.40m。
③222中粗砂：黄褐色，饱和，稍密-中密，中粗砂约占60~70%，细砂约占10%，局部夹个别圆砾，粘粉粒胶结，性能一般，冲积成因，揭示层厚0.60~ 5.65m。
⑤23残积砂质粘性土：黄褐色、青灰色、灰黄色，硬塑，原岩结构已完全破坏，成份由粘粉粒、砂粒组成，砂感强，稍有光泽、摇震反应无、干强度中等、韧性一般，浸水易软化，残积成因，揭示层厚3.20~ 3.90m。
⑦10全风化混合花岗岩：灰色、灰黄色，原岩结构尚可辨，矿物成份除石英颗粒外均已风化成次生矿物，岩芯呈砂土状，手捏易散，湿水易软化，揭示层厚5.10~ 9.60m。
嵌岩桩内力测试探讨
嵌岩桩内力测试探讨作者：张立新来源：《中国房地产业·上旬》2018年第12期【摘要】内力测试是获取桩侧和桩端阻力的最直接的手段。
振弦式传感器和滑动测微计是工程中常用的内力测试工具，测量桩身内力后，换算为桩侧和桩端阻力，为桩基设计提供依据。
在摩擦桩中，内力测试一般可获得较准确的桩侧和桩端阻力，但对于嵌岩桩而言，嵌岩段的内力测试值很小，不符合概念中岩体侧摩和端阻相当大的印象。
本文通过对一个在建工程的桩身内力测试过程，探讨分析了嵌岩段内力测试结果的处理方法。
【关键词】嵌岩桩；内力测试；卡颈效应1、引言电力工程设计中，嵌岩桩因沉降小、能提供的竖向承载力大而受结构设计者的青睐，但目前对嵌岩段的受力机理研究的不够清楚[1-2]，原体试验仍是确定嵌岩桩竖向承载力的重要手段。
为了方便设计者根据需要调整嵌岩深度，在原体试验中就必须进行桩身内力测试，确定桩的侧摩阻力和端阻力。
在摩擦桩中，内力测试一般可获得较准确的桩侧和桩端阻力，但对于嵌岩桩而言，嵌岩段的内力测试值很小，不符合概念中岩体侧摩和端阻相当大的印象。
2、桩身内力测试方法桩身内力测试可采用应变式传感器、钢弦式传感器或者滑动测微计等。
传感器应设置在两种不同性质土层的界面处。
在地面处或以上应设置一个测量断面作为传感器标定断面。
传感器埋设断面距桩顶和桩底的距离不宜小于1倍桩径。
在同一断面处可对称设置2～4个传感器。
2.1钢弦式传感器测试内力原理2.2钢弦式传感器内力测试方法原体试验时，根据试验区勘测资料，确定安装钢筋计的断面，将钢筋计与主筋绑扎，通过电缆线与测试仪器连接，静载试验时测量在各级荷载作用下钢筋测力计的频率大小，通过试验前标定的钢筋测力计的频率和荷载关系，分析计算确定不同截面的桩侧及桩底各部分的阻力。
3、某嵌岩桩内力测试在某电厂的原体试验过程中，基岩埋深较浅，按嵌岩桩设计。
在竖向加载的过程中，采用钢筋计进行内力测试，获得桩基设计参数。
3.1地层岩性试验区内覆盖层主要为第四系全新统、上更新统冲洪积的淤泥质粉质粘土、粘性土，下伏侏罗系泥质砂岩。
低应变判断嵌岩桩桩底岩土性状方法研究
低应变判断嵌岩桩桩底岩土性状方法研究
赵红利;朱广林;林育军
【期刊名称】《西部探矿工程》
【年(卷),期】2005(017)004
【摘要】嵌岩桩的桩端持力层要求基岩完整连续,在灰岩区、差异风化发育地区,持力层性状不宜控制;嵌岩桩对桩底沉渣厚度要求更加严格.桩底沉渣、持力层中软弱夹层或存在溶洞等,会造成极大的工程安全隐患.利用低应变法检测桩端阻抗变化,在工程实例中取得了成功.
【总页数】3页(P36-38)
【作者】赵红利;朱广林;林育军
【作者单位】广东省工程勘察院新方法技术应用研究所,广东,广州,510600;广东省华南工程物探技术开发总公司,广东,广州,510600;广东省华南工程物探技术开发总公司,广东,广州,510600
【正文语种】中文
【中图分类】U443.15
【相关文献】
1.低应变法桩端持力层岩土性状及桩底缺陷检测分析 [J], 游霆章
2.嵌岩桩桩底低应变反射波曲线特征及实例分析 [J], 景胜
3.嵌岩桩桩底低应变反射波曲线特征及实例分析 [J], 景胜;;
4.桩底沉渣对嵌岩钻孔灌注桩承载性状影响研究 [J], 焦月红
5.嵌岩桩垂直承载力的有限元分析(下)-基岩强度和桩底沉渣厚度对承载性状的影响[J], 陈斌;卓家寿;周力军
因版权原因，仅展示原文概要，查看原文内容请购买。
嵌岩桩终孔判定及桩底持力层补强的探讨_吴宏林
的规章制度要求，督促施工单位做好安全围蔽、设置交通警戒标志和安全标志，要求施工单位加强施工安全检查并且责任到人，进入施工现场人员必须配置安全防护用品，同时检查施工用电设施，对不符合规范的，要求施工单位马上整改。
同时针对工程制作、安装施工中存在的问题，项目监理部通过口头通知、书面通知和会议纪要等多种形式予以制止和纠正，经检查，所有要求施工单位整改的项目，施工单位基本上都已经按监理要求及时进行了整改，效果良好。
在工程施工的近一年时间里，经业主、质监、设计、施工和监理各单位的共同努力，工程施工得到了各方面的一致好评。
项目监理部在监理过程中，也有效地控制了工程质量、进度和投资，做好了信息、合同、安全管理工作，并有效地协调解决了施工过程中出现的一系列问题，为工程创优打下了坚实的基础。
■（作者单位广州港水运工程监理公司）２４２００６／８珠江水运摘要：结合实际工程的现场经验，简单介绍桩基终孔的判定及误判后缺陷桩桩底持力层补强的处理。
关键词：嵌岩桩终孔判定缺陷桩补强高压旋喷压浆目前，嵌岩桩成孔施工过程中的终孔入岩判定问题，尚无统一的固定标准可循，因地因人而异的情况较为普遍。
现结合某公路改建工程的桩基施工实例，对嵌岩桩终孔判定及桩底持力层补强作一些初步探讨。
一、嵌岩桩终孔常规判定方法钻冲孔常规的终孔判断，目的是保证桩支承在设计要求的持力层上，并满足《公路桥涵地基基础设计规范》（ＪＴＪ０２４－８５）要求的不小于０．５ｍ的嵌岩深度。
１．工程桩成孔时，应将其与勘查报告标明的持力层标高核对无误后才能终孔。
每根工程桩成孔时，应对相邻的工程桩位的桩端深度差异进行分析，若遇异常应查明原因，方可终孔。
２．岩样鉴别的方法是：泥浆返上地面的岩样是各地质层的显示，可将岩样与地质勘探孔岩芯或照片进行对比。
通过对照钻探资料对岩土成分的描述，观察渣色、形状、质感、矿物成分、数量、强度（手掰）等鉴别。
钻渣是岩土层尤其是砂砾、残积土、强风化岩土、中微风化岩土鉴别的主要依据。
人工挖孔桩桩底持力层检验方法的探讨
人工挖孔桩桩底持力层检验方法的探讨摘要：地质雷达作为一种重要的无损检测设备，因其操作简便、分辨率高、成本低、快速、无损等特点在隧道施工中被广泛采用。
本文对地质雷达的基本原理进行了叙述，详细论述了地质雷达在人工挖孔桩桩底持力层检验检测的成功应用，为施工过程中的质量控制提供技术支持。
关键词：地质雷达；桩底持力层；检验0 引言《建筑地基基础设计规范》（GB50007-2011）10.2.13条要求对人工挖孔桩终孔时，应进行桩端持力层检验。
单柱单桩的大直径嵌岩桩，应视岩性检验桩底3倍桩身直径或5m深度范围内有无土洞、溶洞、破碎带或软弱夹层等不良地质条件。
1 检验方法的探讨应用超前钻对持力层进行检验，可直观的判定持力层的岩土形状，但不足之处是一孔之见，存在片面性，且检测费用大，效率低。
应用探地雷达可以对持力层进行检验，探地雷达工作方法探测范围大，包括整个桩端持力层范围内地质情况，检测费用合理，效率高。
两种检验方法的详细对比见表1（桩径1米为例）通过对两种检验方法进行对比，满足规范的要求的前提下，探地雷达检测具有费用合理，效率高等优点。
下面结合工程实例对地质雷达法进行探讨。
2 探地雷达检测的原理探地雷达（Ground Penetrating Radar，简称GPR）是一种用于确定地下介质分布的广谱（1MHz-1GHz）电磁技术。
探地雷达利用一个天线发射高频宽频带电磁波，另一个天线接收来自地下介质界面的反射波。
电磁波在介质中传播时，其路径、电磁场强度与波形将随所通过介质的电性质及几何形态而变化。
因此，根据接收到波的旅行时间（亦称双程走时）、幅度和波形资料，可推断介质的结构。
探地雷达工作时，在雷达主机控制下，脉冲源产生周期性的毫微秒信号，并直接馈给发射天线，经由发射天线耦合到地下的信号，在传播路径上遇到非均匀体（面）时，产生反射信号。
位于地面上的接收天线在接收到地下回波后，直接传输到接收机，信号在接收机经过整形和放大等处理后，经电缆传输到雷达主机，经处理后，传输到微机。
嵌岩桩持力岩层裂纹的分析与处理
嵌岩桩持力岩层裂纹的分析与处理巩友泰助工出生1984. 04. 18（中铁三局六公司晋中030600）摘要：研究目的：针对嵌岩桩抽芯后孔内的特殊现象进行分析得出相关结论，并对其事故处理时遇到的困难进行分析和论证，作出合理的施工方案，对今后类似的问题进行指导施工。
研究结论：本文通过碧桂路龙盘大桥钻孔抽芯施工过程中发现的问题阐明了地质勘探中存在的问题，以及对嵌岩桩岩层裂纹事故的分析与处理，同时也提出了对以后类似事故的处理措施与方案。
相关词：嵌岩桩裂纹方案注浆施工一．工程设计概况：龙盘大桥广东佛山顺德区，该地区位于珠江三角洲中部，靠近广州、江门、中山等大中城市，境内绝大部分是江河冲击平原，地势平缓，河渠纵横，鱼塘密布，本地段大部分为淤积地带局部为山前残丘地带，地势低平广阔。
龙盘大桥位于龙盘路，跨越桂畔海，桥梁起点桩号K0+520.OO终点桩号K0+746.00,全长226m.该桥采用双幅分离式断面，上部采用20m预应力空心板，下部采用桩柱式基础，大桥桩基为嵌岩桩，桩径1.2m, 桩长46.42m，桩身砼强度等级为水下C25。
二．案例分析该桥右幅3-2桩基在检桩过程中发现桩基底部有沉渣，需要抽芯处理，并对桩基承载力进行补强。
在抽芯工序完成后发现如下问题：1.当初地质勘探时是以中心线的地质情况判断左右幅桥下地质。
2.资料显示桩长和桩身砼强度已经达到设计要求。
3.抽芯完毕后抽芯孔内往上返砂。
4.抽芯孔内往上返水，且水带咸、涩的味道。
5.在进行压浆时发现：孔内水泥浆总是压不满，且无法加压。
以上现象和抽芯完毕后的正常现象不相符，属于不正常现象，需要对上述现象进行分析研究。
1. 将孔内返水进行化验分析可知：里面含有大量氯离子，且水带有咸、涩的味道，和海水及其相似。
2. 压浆时水泥浆流失且无法加压说明基底岩层不够密实。
依据上述现象我们按岩层存在裂纹进行方案布置。
三．施工方案研究1．首先我们知道海水中含有大量的氯离子，它对普通硅酸盐水泥有很大的破坏作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的规章制度要求，督促施工单位做好安全围蔽、设置交通警戒标志和安全标志，要求施工单位加强施工安全检查并且责任到人，进入施工现场人员必须配置安全防护用品，同时检查施工用电设施，对不符合规范的，要求施工单位马上整改。
同时针对工程制作、安装施工中存在的问题，项目监理部通过口头通知、书面通知和会议纪要等多种形式予以制止和纠正，经检查，所有要求施工单位整改的项目，施工单位基本上都已经按监理要
求及时进行了整改，效果良好。
在工程施工的近一年时间里，经业主、质监、设计、施工和监理各单位的共同努力，工程施工得到了各方面的一致好评。
项目监理部在监理过程中，也有效地控制了工程质量、进度和投资，做好了信息、合同、安全管理工作，并有效地协调解决了施工过程中出现的一系列问题，为工程创优打下了坚实的基础。
■
（作者单位
广州港水运工程监理公司）
２４
２００６／８
珠江水运
摘要：结合实际工程的现场经验，简单介绍桩基终孔的判定及误判后缺陷桩桩底持力层补强的处理。
关键词：嵌岩桩终孔判定缺陷桩补强高压旋喷压浆目前，嵌岩桩成孔施工过程中的终孔入岩判定问题，尚无统一的固定标准可循，因地因人而异的情况较为普遍。
现结合某公路改建工程的桩基施工实例，对嵌岩桩终孔判定及桩底持力层补强作一些初步探讨。
一、嵌岩桩终孔常规判定方法
钻冲孔常规的终孔判断，目的是保证桩支承在设计要求的持力层上，并满足《公路桥涵地基基础设计规范》（ＪＴＪ０２４－８５）要求的不小于０．５ｍ的嵌岩深度。
１．工程桩成孔时，应将其与勘查报告标明的持力层标高核
对无误后才能终孔。
每根工程桩成孔时，应对相邻的工程桩位的桩端深度差异进行分析，若遇异常应查明原因，方可终孔。
２．岩样鉴别的方法是：泥浆返上地面的岩样是各地质层的
显示，可将岩样与地质勘探孔岩芯或照片进行对比。
通过对照钻探资料对岩土成分的描述，观察渣色、形状、质感、矿物成分、数量、强度（手掰）等鉴别。
钻渣是岩土层尤其是砂砾、残积土、强风化岩土、中微风化岩土鉴别的主要依据。
采用反循环工艺成孔时，一旦确认达到设计岩层，应由此标高继续下钻（至少
１００ｍｍ～３００ｍｍ清孔取样一次），达到嵌岩深度后再次取样鉴
别，确认各层次取样相同方可终孔。
３．钻进速度及钻进阻力。
钻机在不同土层中钻进，由于岩
土结构、矿物成分、力学参数等条件不同，岩层钻进速度及阻力等出现差异。
在一个桩位钻进中，观察钻速、阻力的变化可以大
致确定岩土层变化，结合柱状图和地质剖面图，就可以大致确定岩土层分界。
采用无钻杆加压的回旋式钻机、笼式钻头，若钻进时效≤１００ｍｍ／ｈ，持力层已为稳定的强风化花岗岩层；若钻进时效≤５０ｍｍ／ｈ，持力层已为稳定的中等风化花岗岩层。
采用走管式自由落体冲击成孔桩机，若钻进时效≤１００～１５０ｍｍ／ｈ，持力层已为稳定的强中等风化花岗岩层。
４．钻孔泥浆循环。
泥浆循环是冲钻孔施工的一项重要技术
措施，目的是保持孔壁稳定，还可以挟带钻渣。
在钻进中，被破坏岩的各成分混于浆中，引起泥浆颜色、稠度变化。
观察泥浆变化虽然间接，但结合引用的地质柱状图对桩穿土层顺序、标高的信息，也是鉴别岩土的重要信息。
５．对与相邻桩基终孔相差极大时，可换上取岩芯钻头钻取
桩底岩芯，验证桩端岩面是否为设计要求的持力层上。
亦可采用探地雷达，用物探方法探明桩下是否有孤石，并了解其部位、大小。
二、嵌岩桩常规终孔存在的问题
复杂地层中，岩层面起伏变化剧烈，尤其是残积土和强风化岩层中有孤石、软硬夹层，强风化、中等风化岩层裂隙发育时，常规的终孔判定方法常有失误。
１．勘察报告对岩层风化等级定性有偏差。
因目前划分岩石
风化程度的定量指标及科学方法不多，掌握尺度准则不一，有时仅凭某项指标就确定其风化程度。
如强风化花岗岩的野外特征是“裂隙很发育，岩体破碎，岩体被切割成２～２０ｃｍ的岩块”，中等风化花岗岩的野外特征是“风化裂隙发育，岩体被切割成２０～５０ｃｍ的岩块”
，但有些岩石芯样破碎程度属于强风化岩，坚□吴宏林
嵌岩桩终孔判定及桩底持力层补强的探讨
DOI:10.14125/ki.zjsy.2006.08.012
硬程度却属中等风化岩。
一旦岩石风化程度错判一个等级，就会造成基桩承载力大幅度下降，有可能成为缺陷桩。
２．复杂地层的岩石风化程度和岩层面起伏状况，是一般的地质剖面图难以表示的。
这就是同一承台下各桩长度相差数米，同一根大直径桩各个抽芯孔所揭露的桩底岩层有时不一样的原因。
所以勘察报告有时缺乏指导性，甚至误导。
３．勘察报告不准确仍时有发生。
如钻孔（勘探点）间距过大，深度不够；对软弱夹层、软硬互层、孤石等全无揭露；岩芯未保留、无照片，出现问题无从查找、对比，使设计、施工、监理处于盲目状态。
４．凭钻进时效能区分岩层坚硬程度，但难分清孤石或是硬夹层、岩体破碎或风化程度，有时会将强风化岩层误判为中等风化岩层，从而引发质量问题或质量事故。
三、嵌岩桩误判终孔的加固处理方案
某外环跨线桥１１－１＃桩，设计为冲孔灌注嵌岩桩，桩径Φ１．５ｍ，设计桩长３３．４６ｍ。
到达设计底标高后，施工单位误判为微风化岩，浇灌成桩后，经质监站对该桩进行钻孔抽芯检测，检测结果桩身砼强度及桩身完整性均满足规范要求。
桩底存在约２．９７ｍ中风化混合片麻岩，承载力未能满足使用要求，须对桩底持力层进行补强加固处理，根据现场该桩抽芯检测提供的资料，提出以下补强加固方案。
（一）加固方案
１．处理方法
根据该桩底的缺陷情况，决定对该桩采用高压清水旋转喷射切割、高压水泥浆旋转喷射注浆及孔口压浆等施工方案进行补强加固。
２．补强孔的布置
据抽芯检测现场资料显示，该桩已钻两个检测孔，为补强加固施工后达到最佳效果，还须再增加两个钻孔，钻孔深度桩底以下不小于５ｍ。
３．施工工艺流程
钻孔→预埋孔口管→高压清水喷射清洗→孔底清渣→缺陷段高压注浆→孔口补浆→孔口压浆→抽芯检测。
（二）施工步骤
１．钻孔：采用Φ９１～Φ１１０ｍｍ金刚石钻具，钻穿缺陷段（中风化板岩）至微风化岩１ｍ终孔。
２．预埋孔口管：为保证补强加固水泥浆固结体的强度及补强质量，抽芯钻孔工作结束后，在桩顶预埋带有开关的孔口管，方便孔口压浆，提高孔内浆液渗透范围及补强效果。
孔口压浆管耐压不小于５Ｍｐａ。
３．高压清水喷射清洗：从各孔中分别下入高压喷射器，在桩底缺陷段上下反复进行高压喷射切割清洗，清洗切割长度范
围自缺陷断顶、底各延长０．５ｍ。
４．高压注浆：当确认各孔高压清洗彻底后，改用高压水泥
浆在缺陷段范围内，反复进行高压喷射，使孔内的碎石、岩块、
砼块与浆液充分搅拌固结。
喷浆时以孔口返浆浓度与进浆浓度
基本一致时终止喷灌浆。
５．孔口补浆：当孔底喷浆结束，提出钻具与喷射器，孔内液
面下降，使用注浆管对各孔进行补充灌浆。
６．孔口（憋）压浆：孔口补浆结束后，在各孔口管上安装好
孔口开关，使用注浆泵分别对各孔进行（憋）压浓水泥浆，憋浆
压力１～２Ｍｐａ，稳压５～１０ｍｉｎ，关闭孔口开关，压浆结束。
（三）旋喷施工参数
１．高压清水旋喷
喷射压力：２５～２８Ｍｐａ；
排量：７０～９０Ｌ／ｍｉｎ；
旋转速度：１０～２０ｒ／ｍｉｎ；
提升速度：１０～１５ｃｍ／ｍｉｎ；
２．高压旋喷注浆
喷射压力：２３～２５Ｍｐａ；
排量：６０～７０Ｌ／ｍｉｎ；
旋转速度：１５～１８ｒ／ｍｉｎ；
提升速度：１０～１５ｃｍ／ｍｉｎ；
３．浆液配制
本次补强加固的水泥浆液采用４２．５优质普硅酸水泥与清
水配制而成，水灰比为１：１～０．８：１，孔口压浆及补浆等水泥浆液
采用浓浆，水灰比为０．５～０．６。
经过上述处理后，水泥与石的固结体２８ｄ强度达到１８～
２０Ｍｐａ。
填充体的强度与完整性通过抽芯法和超声波法进行检测。
现该桥通车已有一年，使用情况良好。
四、结束语
以上结合东莞某改造工程实践，提出了嵌岩桩终孔判定方
法和终孔存在问题，并介绍了终孔误判后桩底持力层加固的方案，对于实现结构设计的意图，保证桩基承载力具有现实意义。
■（作者单位中交第四航务工程勘察设计院）
参考文献：
［１］ＪＴＪ０２４－８５，公路桥涵地基基础设计规范．北京：人民交
通出版社，２００３
［２］ＪＧＪ７９－２００２、Ｊ２２０－２００２，建筑地基处理设计规范．北京：
中国建筑工业出版社，２００２
［３］王志仁．京珠高速公路广（州）珠（海）段工程．北京：人民
交通出版社，２０００
２５
珠江水运２００６／８。
