弹簧设计参考(DOC)
弹簧设计规范(全)
精心整理弹簧设计规范一、弹簧的功能弹簧是一种弹性元件，由于材料的弹性和弹簧的结构特点，它具有多次重复地随外栽荷的大小而做相应的弹性变形，卸载后立即恢复原状的特性。
很多机械正是利用弹簧的这一特点来满足特殊要求的。
其主要功能有：⑴、减振和缓冲，如车辆的悬挂弹簧，各种缓冲器和弹性联轴器中的弹簧等。
⑵、测力，如测力器和弹簧秤的弹簧等。
⑶、储存及输出能量，如钟表弹簧，枪栓弹簧，仪表和自动控制机构上的原动弹簧等。
计算方法。
三、弹簧使用的材料及其用途弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限，所以弹簧钢材用较高的含碳量。
但是碳素钢的淬透性较差，所以在对于截面较大的弹簧必须使用合金钢。
合金弹簧钢中的主要合金元素是硅和锰，他们可以增强钢的淬透性和屈强比。
弹簧材料使用最广者是弹簧钢（SUP）。
碳素钢用于直径较小的弹簧，工艺多为冷拔成型，如：65#，75#，85#。
直径稍大，需用热成型工艺生产的弹簧多采用60Si2Mn，如汽车板簧，铁路车辆的缓冲簧。
对于高应力的重要弹簧可采用50CrV,常用于高级轿车板簧，发动机气门弹簧等。
其他弹簧钢材料还有：65Mn,50CrMn,30W4Cr2V等。
a、碳钢及合金钢：制造弹簧时，常加矽、锰、铬、钒及钼等金属元素于钢中，以增加弹簧之弹性及疲劳限度，且使其耐冲击。
因此要求弹簧材料具有较高的抗拉强度极限、弹性极限和疲劳强度极限，不易松弛。
同时要求有较高的冲击韧性，良好的热处理性能等。
常见的弹簧材料有优质碳素钢、合金钢和铜合金。
几种主要弹簧材料的使用性能和许用应力见表2。
106 D四、弹簧设计资料记号名称单位记号名称单位记号名称单位d 材料直径mm k 弹簧定数kgf/mm a1 腕长(作动点) mmD 弹簧平均径mm τ应力修正kgf/mm a2 腕长(固定点) mmNa 有效圈数δ变量mm E 弹性系数kgf/mm L 自由长mm Pi 初张力kgf SUS19,000 kgf/mm M 密着长mm K 应力修正系数- SWP21,000 kgf/mm G 横弹性系数kgf/mm2 e 弹簧指数D/d - kTd 弹簧定数kgfmm/degSUS 7000 kgf/mm2 L0 自由长mm σ弯曲应力kgf/mm SWPA、B 8000 kgf/mm2 a 自由角°P点作动点-SUWC φd 使用的角(变量) °P0点固定点-P 弹簧荷重kgf R 荷重作用半径mm kb 弯曲修正系数-压缩弹簧(无研磨)压缩弹簧(研磨)弹簧定数：K=（G×d4）/（8×D3×Na）弯曲应力：τ=（8×D×P）/（πd3）×KK=（4C-1）/（4C-4）+0.615/C荷重：P=K×δ（安全确认）安全角（间隔角）：14度以下弹簧指数：4—13扭转应力：容许限界以下第1荷重（A）：0.8L以下第2荷重（B）：1.2M以上引张弹簧荷重：P=kδ+Pi初张力：Pi=（πd4G）/（800D2）弹簧定数：K=（Gd4）/（8D3Na）弯曲应力：τ=（8DP）/（πd3）×k自由长：L0=d(N+1)+2.2(D-d)（安全确认）扭转应力：容许限界以下弯曲应力：容许限界以下初张力的减少：（最大引张时）扭力弹簧(臂长度的场合)弹簧定数不清：kTd=（Ed4）/[3667D×N+389(a1+a2)]荷重：P=（kTd×φd）/R弯曲应力：σ=（Ed×φd）/（360D×N）σ=（32P×R）/（πd3）×kb(安全确认)：kb=（4C2–C-1）/[4C(C-1)]弯曲应力：容许限界以下4.1、弹簧设计使用的基本公式4.1.2、有初始张力的拉伸弹簧+4.2、设计弹簧时应考虑的因素G压缩弹簧分别表示螺旋两端的端部磨平圈数图a-c中闭口型，X1=X2=1图（g4～22为0.83以上。
弹簧设计方案
弹簧设计方案弹簧是一种具有弹性的机械装置，广泛应用于各个领域。
在工程设计中，弹簧的设计方案至关重要，它直接关系到产品的性能和质量。
本文将从弹簧的设计要求、材料选择、计算方法以及制造工艺等方面进行论述，帮助读者了解如何合理设计弹簧。
一、设计要求弹簧的设计要求主要包括载荷、变形、材料选择等方面。
首先需要明确弹簧所需承受的载荷大小和方向，以及变形要求。
根据这些要求，我们可以确定弹簧的类型和形状，例如拉伸弹簧、压缩弹簧、扭转弹簧等。
同时，还需要考虑到工作环境的温度、湿度等因素，以确定材料的选择。
二、材料选择弹簧的材料直接影响到其性能和使用寿命。
常见的弹簧材料包括钢、不锈钢、铜、合金等。
选择合适的材料需要考虑弹性模量、屈服强度、导热性能等因素。
同时，还需要根据工作环境的要求选择耐腐蚀性好的材料，以延长弹簧的使用寿命。
三、计算方法在设计弹簧时，有一些常用的计算方法可以帮助我们确定合适的参数。
首先是根据载荷和变形要求计算弹簧的刚度系数。
常用的计算公式包括钢丝弹簧刚度系数计算公式、扭转弹簧刚度系数计算公式等。
其次是根据载荷和变形要求，计算弹簧的自由长度和活动长度。
在计算过程中，需要考虑到弹簧的几何形状和材料特性等因素。
四、制造工艺制造工艺对于弹簧的性能和质量同样重要。
在弹簧的制造过程中，需要注意弹簧的成形方式、热处理工艺以及表面处理等环节。
成形方式可以选择拉伸、压缩或扭转等方式，根据弹簧的形状和要求确定。
热处理工艺可以通过调整温度和保温时间等参数来提高弹簧的强度和韧性。
表面处理可以采用镀锌、喷涂等方式，增加弹簧的抗腐蚀性能。
综上所述，弹簧设计方案需要考虑设计要求、材料选择、计算方法以及制造工艺等多个方面。
只有在综合考虑各个因素的前提下，才能设计出性能优良、质量稳定的弹簧产品。
因此，工程师们在设计弹簧时需要充分了解和掌握这些知识，以实现设计方案的准确和可行。
希望本文的内容能对您的弹簧设计工作有所帮助。
弹簧设计和计算

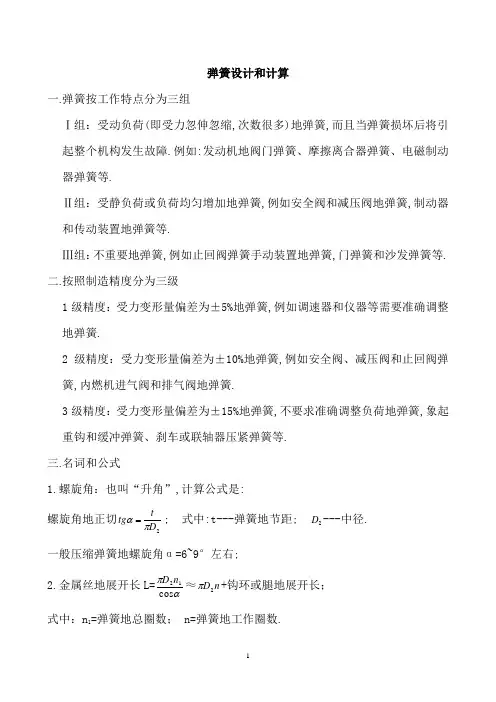

弹簧设计和计算一. 弹簧按工作特点分为三组Ⅰ组：受动负荷(即受力忽伸忽缩,次数很多)地弹簧,而且当弹簧损坏后将引起整个机构发生故障.例如:发动机地阀门弹簧、摩擦离合器弹簧、电磁制动器弹簧等.Ⅱ组：受静负荷或负荷均匀增加地弹簧,例如安全阀和减压阀地弹簧,制动器和传动装置地弹簧等.Ⅲ组：不重要地弹簧,例如止回阀弹簧手动装置地弹簧,门弹簧和沙发弹簧等. 二. 按照制造精度分为三级1级精度：受力变形量偏差为±5%地弹簧,例如调速器和仪器等需要准确调整地弹簧.2级精度：受力变形量偏差为±10%地弹簧,例如安全阀、减压阀和止回阀弹簧,内燃机进气阀和排气阀地弹簧.3级精度：受力变形量偏差为±15%地弹簧,不要求准确调整负荷地弹簧,象起重钩和缓冲弹簧、刹车或联轴器压紧弹簧等. 三. 名词和公式1.螺旋角：也叫“升角”,计算公式是: 螺旋角地正切2D ttg πα=; 式中:t---弹簧地节距; 2D ---中径. 一般压缩弹簧地螺旋角α=6~9°左右; 2.金属丝地展开长L=απcos 12n D ≈n D 2π+钩环或腿地展开长； 式中：n 1=弹簧地总圈数； n=弹簧地工作圈数.3.弹簧指数：是弹簧中径2D 与金属丝直径d 地比,又叫“旋绕比”,用C 来代表,即：dD C 2=； 在实用上C ≥4,太小了钢丝变形很厉害,尤其受动负荷地弹簧,钢丝弯曲太厉害时使用寿命就短.但C 也不能太大,最大被限制于C ≤25.C 太大,弹簧本身重量在巨大地直径上不断地颤动而发生摇摆,同时缠绕以后容易松开,直径难于掌握.一般C=4~9. 弹簧指数C 可按下表选取.表 弹簧指数C 选择4．用弹簧应力计算公式地时候,还要考虑金属丝弯曲地程度对应力地影响,而加以修正.这影响强度计算地弯曲程度,叫“曲度系数”,分别用下式表示：压、拉弹簧曲度系数 C C C k 615.04414+--=； 扭转弹簧曲度系数 44141--=C C k ；为了便于计算,根据上面两个公式算出K 和K 1值,列成表2：曲度系数K 和K 1表5.计算扭转弹簧刚度时,主要是受弯曲应力.因此,使用地是弹性模数E.钢地E=4101.2⨯（公斤力/毫米2）； 铜地E=41095.0⨯（公斤力/毫米2）. 6．计算压缩、拉伸弹簧时,主要是受剪切应力.因此使用地是剪切弹性模数G. 钢地剪切弹性模数G ≈8000（公斤力/毫米2）； 青铜地剪切弹性模数G ≈4000（公斤力/毫米2）. 7．工作圈数和支承圈工作圈地作用是使弹簧沿轴线伸缩,是实际参加工作地圈数,又叫“有效圈数”,用n 来表示.支承圈地功用,是用来保证压缩压缩弹簧在工作时轴线垂直于支承端面,但并不参加弹簧工作.因此,压缩弹簧地两端至少各要3/4圈拼紧,并磨平作为支承面.磨薄后地钢丝厚度约为1/4d,尾部和工作圈贴紧.重要地压缩弹簧,两端地结束点要在相反地两边,以使受力均匀.所以一般压缩弹簧地总圈数多带有半圈地,如326圈、2110圈等.压缩弹簧地工作圈是从按计算地螺旋角卷制时算起,而拉伸弹簧是从钩地弯曲处开始计算.压缩弹簧必须有支承圈,扭簧和拉伸簧由于两端有腿或钩环,所以没有支承圈. 选择压缩弹簧工作圈地要点是：必须考虑到安装地位地限制和稳定性,圈数不要太多,同时也要考虑到受力均匀和能耐冲击疲劳,因此圈数也不能太少.在一般情况下,压缩弹簧工作圈数选择是：在不重要地静负荷作用下,n ≥2.5圈,经常受负荷或要求受力均匀时n ≥4圈,而安全阀弹簧对受力均匀地要求很严格,所以n ≥6圈.至于受动负荷如排气阀弹簧,也要求n ≥6圈.n ≥7圈地弹簧,两头地支承圈数要适当加多,但每边不超过411圈.因此,总圈数为：()5.2~5.11+=n n .8．刚度与弹簧指数、圈数地关系压、拉弹簧地刚度是指产生1毫米地变形量所需要地负荷.扭转弹簧地“扭转刚度”是指扭转1°所需要地力矩.刚度越大,弹簧越硬.我们知道,弹簧钢丝直径d 越粗,而材料地G 或E 越大时,弹簧刚度或扭转刚度也越大；相反地,中径D 2越大或工作圈数n 越多时,弹簧刚度也越小.因此它们地关系是：压、拉弹簧地刚度nD Gd P 324`8=,（公斤力/毫米）；扭转弹簧地扭转刚度nD Ed M 24`3664=,（公斤力·毫米/度）.9.单圈变形量在负荷P 作用下,压缩、拉伸弹簧一圈地变形量,叫“单圈变形量”,用f 表示.如果已知单圈变形量f,就可以求出总变形量F=fn.总变形量F 地计算公式是：4328Gd nPD F =,（毫米）；将n=1代入,便得压、拉弹簧地单圈变形量4328GdPD f =,（毫米）. 单圈变形量地用处很大,它可以作为比较计算地基础.10．抗拉极限强度b σ；允许弯曲工作应力[]σ,扭转弹簧地受力,主要是弯曲应力,所以应计算[]σ值；压、拉弹簧在工作时所产生地应力主要是扭转应力,在极限负荷P 3作用下所产生地应力,叫“允许扭转极限应力”,以τ来表示；在工作负荷P 2作用下所产生地应力叫“允许扭转工作应力,用[]τ来表示.计算代号表3四．弹簧材料和允许工作应力地确定1．材料分类和性能,根据化学成分来分,弹簧钢大致分为几种,它地性能如下：优质碳素钢（例如正、中、高级碳素弹簧钢丝）是廉价地弹簧钢,有相当好地耐疲劳强度.但是,如果含碳太高,在热处理时表面容易脱碳.此外,它不能在大于120°C地温度下正常工作.低锰钢（例如60M n）价廉、脱碳少,但淬火后容易产生裂缝和热脆.硅钢（例如60Si2M n）来源比较广,容易热处理,可淬性高,缺点是表面容易脱碳,而且容易石墨化.铬钒钢（例如50C r V A）是耐疲劳和抗冲击最好地弹簧钢,有很高地机械性能,并能在400°C以下工作,但价格比较贵,使用上受到限制.不锈钢、青铜或锡锌青铜,有耐腐蚀地特点,所以在化学工业中多数都采用这种材料地弹簧,但是由于青铜类地材料不易热处理和机械性能差,所以一般机械都尽量避免采用这种弹簧材料.在卷绕工艺上,弹簧材料可分为下面两中：一种是冷绕地弹簧材料：当钢丝直径d≤8毫米时,一般都采用冷绕,因为有些弹簧钢丝经制造厂用特殊方法热处理后冷拉而成（例如琴钢丝或正、中、高级碳素弹簧钢丝）强度很高,冷绕后不必再淬火,但必须进行低温回火,以消除内应力（青铜丝也要采用冷绕后进行低温回火）.但是有地弹簧钢丝（例如60Si2M n）在出厂地时候没有经过热处理,冷卷成弹簧后,必须进行淬火和回火.另一种是热卷弹簧材料：凡钢丝直径d＞8毫米地,或弹簧指数C特别小地弹簧,或者是某些合金弹簧钢丝（例如60Si2M n、50C r V A等）,直径虽然不很大,但由于钢丝太硬,不容易冷绕,也应该用热绕地方法制成弹簧,然后再进行淬火和回火.弹簧材料特性和允许工作应力地确定表,表4注：1.表中地τ或[τ]值是参考性质而不是硬性地规定.表中所列地σb值可参看表6、7、8、9、10. 2．压、拉圆弹簧在Ⅲ组工作特点下,材料地τ值如表所示,而Ⅱ组工作特点地[τ]=0.8τ,Ⅰ组地[τ]=0.6τ,表中已打好折扣.3．如用带钩腿地拉伸弹簧,τ值应降低25%.4．如为扭转弹簧,则σ≈1.25τ.其他弹簧钢丝机械性能表,表5正级碳素弹簧钢丝地抗拉极限强度σb和允许扭转工作应力[τ]（公斤力/毫米2）表. 表6中级碳素弹簧钢丝地抗拉极限强度σb和允许扭转工作应力[τ]（公斤力/毫米2）表. 表7高级碳素弹簧钢丝地抗拉极限强度σb和允许扭转工作应力[τ]（公斤力/毫米2）表.表8有色金属弹簧丝地机械性能表. 表9五．弹簧工作图六．压缩、拉伸弹簧地计算基本公式. 压缩—拉伸圆弹簧公式简表,表10压缩—拉伸弹簧整体计算常用公式表11○1拉伸弹簧在卷绕过程中,使具有初应力时,圈数n=()3202428D P P Gd F -;式中预加负荷[]τπ2308KD d P =. 七．扭转弹簧地计算 1．计算地基本问题a.扭转弹簧和压、拉弹簧一样,计算地基本问题也是负荷、变形和应力地问题,但不以P 和F 来表示,而是用扭矩M 和扭转角ϕ来表示负荷和变形.b ．扭转弹簧在M 2地作用下,所产生地内应力主要是弯曲应力[σ],而不是扭转应力[τ].假如不知道材料地弯曲应力[σ],可以按下式换算： σ≈1.25τ或[σ]≈1.25[τ].一般弹簧地允许弯曲工作应力[σ],可以直接从表4中查出.c ．影响弹簧指数地曲度系数,以44141--=C C K 来表示,它跟压、拉弹簧地K 不同,这点在表2已区分清楚,查表时不要弄错.d ．当扭转弹簧在工作时,圈和圈之间将相靠紧摩擦地很厉害,因此建议：间距δ≈0.5毫米,并加润滑油.e ．对于压、拉螺旋弹簧地卷绕方向是左还是右旋,一般对工作,没影响（除非是串联或同心弹簧才用反向）.对于扭转弹簧,一定要注意它地旋向,不能弄错,否则就会造成报废.扭转弹簧转动地方向不能采取逆转,那样会使弹簧张开而不能工作.正确地旋绕方法就象给钟表上发条一样,越旋越紧.可是,这样又带来了副作用,当各圈在顺转收闭时,间隙过小地芯轴,就会被咬住转不动.因此,必须计算出在最大扭转角时地内径缩小值.从理论上讲,当扭转弹簧扭紧时,假定各圈为均匀地缩小,那末其内径地理论平均缩小值为：ϕϕ+=∆n D D 36022；根据上式,就不难求出扭转后地中径值3602`2ϕ+⨯=n n D D 和扭转后地内径d D D -=`2`1.但是,事实上当扭转弹簧各圈收闭时,并不是各圈平均地缩小,而是两头略小,好像桶形一样.尤其是靠近两腿处不成圆形地缩小,而最先碰到芯轴.因此,以上地计算扭转后地弹簧圈径尺寸仅是理论平均值.实际配芯轴时应比理论值要小,至于小多少,需要依靠试验或经验来判断. 2．计算地基本公式 （1）求扭矩M Pr =M ；由材料力学,知 []1332K d M σπ=------------------------------------------------------（A ）同理 213325.132M K d M ≥=σπ；-----------------------------------------（A1）（2）求直径d 将公式（A ）移项得 []31232σπK M d ≥；-----------------------（B ）当C=5,K 1=1.19 代入公式（B ）,得估算直径地近似式[]323.2σM d ≈；--（B1）（3）求圈数n 222418064M D d E n ⨯=ϕπ=()()12212411520M M D d E --ϕϕπ;-------------------------(C)将公式（A ）代入公式（C ）,求得圈数地简式 []σϕ221360D Ed K n =；------------（C1）（4）求扭转角ϕ 将上式移项,得最大工作扭矩下地扭转角 []EdK nD 122360σϕ=；--------------------------------------------------------------（D ） 或 '22MM =ϕ；--------------------------------------------------------------------（D1） 极限扭矩下地扭转角 '33M M =ϕ；-----------------------------------------------（D2）式中 扭转刚度 nD Ed M 24'3664=； 扭转刚度是指扭转1°所需要地力矩,单位是 公斤力·毫米/度. （5）扭转后中径'2D 地理论平均值 3602'2ϕ+⨯=n nD D ------------------------------------------（J ）扭转后内径地理论平均值 d D D -='2'1；--------------------------------------（J1） 上面说过,为了考虑各圈并不平均地缩小,所以制造芯轴时地实际尺寸要比理论所计算地小. （6）计算实例例1．一根扭转弹簧地腿在垂直于腿地方向受负荷P 1=10公斤和P 2=30公斤,这腿自弹簧圈地中心到受力作用线P 地垂直距离r=20毫米（参看右图）,求最小扭矩M 1和最大工作扭矩M 2. 解 由扭矩地定义知：200201011=⨯==r P M （公斤力·毫米）；600203022=⨯==r P M （公斤力·毫米）. 例2．一根由锡锌青铜制成地扭转弹簧,受静负荷,d=3毫米,D 2=15毫米,n=10圈.问当受负荷时,弹簧扭到多少度以后仍然不至于永久变形？解 （1）直接查表4得锡锌青铜地允许弯曲应力（受静负荷属于第Ⅱ组）： [σ]=40 公斤力/毫米2；（2）弹性模数 E=41095.0⨯ 公斤力/毫米2； （3）弹簧指数 53152===d D C ;查表2得曲度系数K 1=1.19； （4）代入公式（C1）[]σϕ221360D Ed K n =,移项得在最大工作扭矩作用下地扭转角[]Ed K nD 122360σϕ===⨯⨯⨯⨯⨯⨯31095.019.1401510360464°. 例3．一根扭转弹簧用在负荷均匀地增加地机构里,以知工作条件是：最小工作扭矩M 1=200公斤力·毫米,最大工作扭矩M 2=600公斤力·毫米,工作扭转角4012=-=ϕϕϕ°,但是厂里只有d=5毫米地中级碳素弹簧钢丝,试核算能不能用？并求制造上地主要尺寸.解 按本弹簧地工作特点,属于第Ⅱ组,计算步骤如下：（Ⅰ）根据弹簧地具体工作条件确定（1）制造型式 普通N 型；（2）制造精度 3级； （Ⅱ）计算基本尺寸：（1）查表7得τ=65公斤力/毫米2,[τ]=52公斤力/毫米2,折算得:σ=1.25τ=1.25×65=81.3公斤力/毫米2,[σ]=1.25[τ]=1.25×52=65公斤力/毫米2; （2）弹簧指数 按表1选取C=6； （3）曲度系数 查表2得K 1=1.15； （4）钢丝直径 []31232σπK M d ≥=3651416.315.160032⨯⨯⨯=4.76,现在厂里有d=5毫米地钢丝,说明可以用.决定取d=5毫米； （5）中径 D 2=dC=5×6=30毫米； （6）弹性模数 E=2.1×104公斤力/毫米2；（7）工作圈数 n=()()12212411520M M D d E --ϕϕπ=()20060030115204051416.3101.244-⨯⨯⨯⨯⨯=11.9（圈）,取n=12圈；（8）扭转后中径地理论平均值 3602'2ϕ+⨯=n nD D =36040121230+⨯=29.7毫米（比D 2缩小0.3毫米）；（9）扭转后内径地理论平均值d D D -='2'1=29.7－5=24.7毫米；（10）弹簧刚度难 n D Ed M 24'3664==123036645101.244⨯⨯⨯⨯=10 公斤力·毫米/度；（11）允许极限扭矩13332K d M σπ==15.1323.8151416.33⨯⨯⨯=870公斤力·毫米＞1.25M 2=750公斤力·毫米,符合M 3≥1.25M 2地要求；（12）极限扭矩下地扭转角 '33M M =ϕ=10870=87°； （13）最大工作扭矩下地扭转角 '22MM =ϕ=10600=60°； （14）最小工作扭矩下地扭转角 '11M M =ϕ=10200=20°； （15）稳定性指标 因3ϕ＜123°可以不验算； （16）间距 取δ=0.5毫米；（17）节距 t=d+δ=5+0.5=5.5毫米；（18）自由长度 H=n δ+(n+1)d+腿地轴向长度=12×0.5+(12+1)×5+腿地轴向长度=71毫米+腿地轴向长度； （19）螺旋角 2D t tg πα==301416.35.5⨯=0.058,α=3°20′;cos3°20′=0.998； （20）展开长 απcos 12n D L =+腿展开长=998.012301416.3⨯⨯+腿展开长=1140毫米+腿展开长.扭转弹簧计算表12111地精确公式求算d.。
弹簧设计规范(全)
弹簧设计规范一、弹簧的功能弹簧是一种弹性元件，由于材料的弹性和弹簧的结构特点，它具有多次重复地随外栽荷的大小而做相应的弹性变形，卸载后立即恢复原状的特性。
很多机械正是利用弹簧的这一特点来满足特殊要求的。
其主要功能有：⑴、减振和缓冲，如车辆的悬挂弹簧，各种缓冲器和弹性联轴器中的弹簧等。
⑵、测力，如测力器和弹簧秤的弹簧等。
⑶、储存及输出能量，如钟表弹簧，枪栓弹簧，仪表和自动控制机构上的原动弹簧等。
⑷、控制运动，如控制弹簧门关闭的弹簧，离合器、制动器上的弹簧，控制内燃机气缸阀门开启的弹簧等。
二、弹簧的类型、特点和应用弹簧的分类方法很多，按照所承受的载荷的不同，弹簧可分为拉伸弹簧、压缩弹簧、扭转弹簧和弯曲弹簧等四种；按照形状的不同，弹簧可分为螺旋弹簧、碟形弹簧、环形弹簧、盘形弹簧和板弹簧等；按照使用材料的不同，弹簧可分为金属弹簧和非金属弹簧。
各种弹簧的特点、应用见表1。
表1 弹簧的基本类型、特点和作用名称弹簧简图特点及应用名称弹簧简图特点及应用圆柱形螺旋弹簧图(a)承受拉力，图(b)承受压力，结构简单，制造方便，应用最为广泛碟形弹簧承受压力，缓冲及减振能力强，常用于重型机械的缓冲和减振装置。
圆柱形螺旋扭转弹簧承受转矩，主要用于各种装置中的压紧和蓄能环形弹簧承受压力，是目前最强的压缩、缓冲弹簧，常用于重型设备，如机车车辆、锻压设备和机械中的缓冲装置。
圆锥形螺旋弹簧承受压力，结构紧凑，稳定性好，防振能力较强，多用于承受大载荷和减振的场合盘簧承受转矩，能储存较大的能量，常用作仪器、钟表中的弹簧。
板弹簧承受弯曲，变形大，吸振能力强，主要用于汽车、拖拉机和铁路车辆的悬挂装置。
法。
三、弹簧使用的材料及其用途弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限，所以弹簧钢材用较高的含碳量。
但是碳素钢的淬透性较差，所以在对于截面较大的弹簧必须使用合金钢。
合金弹簧钢中的主要合金元素是硅和锰，他们可以增强钢的淬透性和屈强比。
(完整word版)钢板弹簧悬架设计(2)(word文档良心出品).docx
汽车设计课程设计————钢板弹簧的设计课程设计任务书一、课程设计的性质、目的、题目和任务本课程设计是学生在完成基础课、技术基础课和大部分专业课学习后的一个教学环节，是培养学生应用已学到的理论知识来解决实际工程问题的一次训练，并为毕业设计奠定基础。
1、课程设计的目的是：（1）进一步熟悉汽车设计理论教学内容；（2）培养学生理论联系实际的能力；（3）训练学生综合运用知识的能力以及分析问题、解决问题的能力。
2、设计题目 :设计载货汽车的纵置钢板弹簧(1)纵置钢板弹簧的已知参数序号弹簧满载载荷静挠度伸直长度U 型螺栓中心距有效长度119800N9.4cm118cm6cm112cm 材料选用60Si2MnA , 弹性模量取E=2.1× 105MPa3、课程设计的任务：（1）由已知参数确定汽车悬架的其他主要参数；（2）计算悬架总成中主要零件的参数；（3）绘制悬架总成装配图。
二、课程设计的内容及工作量根据所学的机械设计、汽车构造、汽车理论、汽车设计以及金属力学性能等课程，完成下述涉及内容：1．学习汽车悬架设计的基本内容2．选择、确定汽车悬架的主要参数3．确定汽车悬架的结构4．计算悬架总成中主要零件的参数5．撰写设计说明书6．绘制悬架总成装配图、零部件图共计 1 张 A0。
设计要求：1.设计说明书设计说明书是存档文件，是设计的理论计算依据。
说明书的格式如下：（1）统一稿纸，正规书写；（2) 竖订横写，每页右侧画一竖线，留出 25mm空白，在此空白内标出该页中所计算的主要数据；（3)附图要清晰注上必要的符号和文字说明，不得潦草；2.说明书的内容及计算说明项目(1)封面；（2）目录；（ 3）原始数据及资料；（ 4）对设计课题的分析；（ 5）汽车纵置钢板弹簧简图；（ 6）设计计算；（ 7）设计小结（设计特点及补充说明，鉴别比较分析，个人体会等）；（8）参考文献。
3.设计图纸1）装配总图、零件图一张（0＃）；要求如下：a.图面清晰，比例正确；b.尺寸及其标注方法正确；c.视图、剖视图完整正确；d.注出必要的技术条件。
弹簧设计标准
弹簧设计标准
弹簧是一种常见的机械零部件，广泛应用于汽车、家电、机械设备等领域。
弹簧设计的好坏直接影响着产品的使用性能和寿命。
因此，制定弹簧设计标准对于保证产品质量具有重要意义。
首先，弹簧设计标准应包括材料选用的规定。
弹簧的材料种类繁多，常见的有优质碳素钢、合金钢、不锈钢等。
不同的材料具有不同的弹性模量、屈服强度和疲劳寿命，因此在设计弹簧时需要根据使用环境和工作要求选择合适的材料。
同时，弹簧的材料应符合国家标准，具有一定的可焊性和热处理性能，以确保产品质量和安全性。
其次，弹簧设计标准还应包括弹簧的结构设计要求。
弹簧的结构设计应考虑到受力情况、工作环境和产品要求等因素，合理确定弹簧的直径、圈数、螺距和形状等参数。
此外，弹簧的端部设计也是关键，端部的加工和连接方式应符合标准，以确保弹簧在使用过程中不会出现断裂或变形等问题。
另外，弹簧设计标准还应涵盖弹簧的性能测试方法和标准。
弹簧的性能测试包括拉伸试验、疲劳试验、硬度测试等，这些测试方法应符合国际标准或行业标准，以保证测试结果的准确性和可比性。
同时，弹簧的标准化生产也是设计标准的重要内容，包括弹簧的加工工艺、质量控制和产品标识等方面的规定。
最后，弹簧设计标准还应包括弹簧的安装和使用说明。
这些内容应包括弹簧的安装位置、安装方式、使用注意事项和维护保养要求等，以确保弹簧在产品中的正常使用和维护。
综上所述，弹簧设计标准是保证产品质量和安全性的重要保障，设计标准的完善将有利于提高产品的竞争力和市场认可度。
因此，企业应根据产品的实际情况和市场需求，制定科学合理的弹簧设计标准，并不断完善和提升，以满足不断变化的市场需求。
如何设计弹簧
弹簧钢丝制成弹簧后,要经过去应力回火工序,一般来说弹簧直径要缩小、总圈数要增加。
直径的收缩量与旋绕比有关，旋绕比愈大，收缩量愈大。
因此，在批量生产前要进行首件试样，试样确定后才能批量投产,随着高应力弹簧的大量生产，油回火合金弹簧材料被广泛使用，但是目前没有这方面的经验公式，根据我公司多年的弹簧生产经验，发现弹簧去应力回火收缩量存在一定的规律, 现将有关数据进行回归分析得到以下经验公式：△D=3.188×10-6×C×D×T经验公式的取得过程如下：一、方程的建立：1、假设去应力回火收缩量之间的规律为一元线性回归方程，即△D= a +Kt × C × D × T，其中△D ---回火后的直径收缩量，C---旋绕比，D---弹簧中径，T---回火温度。
△D为因变量，C×D×T为自变量，a 、Kt为待定参数（回归参数）。
2、收集样本：收集我公司常用的57种产品的数据，汇总到表一中。
3、计算方程中的a、Kt的值：针对以上表一，运用SPSS 12软件进行统计分析，得到计算结果如表二，方程如下：△D=0.087+2.954×10-6×C×D×T4、△D与C×D×T之间是否真的存在线性关系？即H0：Kt=0，和H1：Kt≠0谁成立？△D的变化由多少能够由C×D×T 的变化所解释？对方程进行显著性检验：H0：Kt=0 方程无效H1：Kt≠0 方程有效确定方程是否有用？采用F检验法。
从表二ANOVAb中可以看出，sig.<0.01，证明方程有用;确定方程是否有节距项？用T检验法，从表二Coefficientsa中可以看出，（constant）项中sig.>0.05，证明不应该有常数项，常数项是多余的，必须从模型中去掉。
确定方程是否有进一步简化的余地？用T检验法，从表二Coefficientsa中可以看出，sig.<0.05，该自变量必须在模型中存在。
(完整word版)弹簧设计技术条件
小型圆柱螺旋弹簧技术条件GB 1973．1－89中华人民共和国机械电子工业部1989－03－02批准1990－01－01实施1 主题内容与适用范围木标准规定丁小型圆柱螺旋弹簧的技术要求、试验方法和检验规则。
本标准适用于圆截面圆柱螺旋压缩、拉伸和扭转弹簧(以下简称弹簧)。
弹簧材料的截面直径小于0．5 mm。
本标准不适用于特殊性能的弹簧。
2 引用标准GB 191 包装储运图示标志GB 1239．5 圆柱螺旋弹簧抽样检查GB 1805 弹簧术语GB 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB 3123 硅青铜线GB 3124 锡青铜线GB 3134 铍青铜线GB 4357 碳素弹簧钢丝GB 4358 琴钢丝GB 4459．4 机械制图弹簧画法GB 4879 防锈包装GB 6543 瓦楞纸箱YB(T) 11 弹簧用不锈钢丝3 技术要求3．1 产品应符合本标准的要求，并按经规定程序批准的产品图样及技术文件制造。
3．2 极限偏差的等级弹簧特性与尺寸的极限偏差分为1、2、3三个等级。
各项目的等级应根据使用需要分别独立选定，并在图样上注明，未注明的则由制造厂从标准中选定。
3．3 压缩和拉伸弹簧的弹簧特性及其极限偏差3．3．1 弹簧特性压缩(或拉伸)弹簧的弹簧特性为指定高度(或长度)的负荷或刚度。
3．3．1．1 在指定高度(或长度)的负荷下，弹簧的变形量应在试验负荷时变形量的20％～80％之间。
试验负荷Ps：测定弹簧特性时在弹簧上允许承载的最大负荷。
试验应力τs：测定弹簧特性时在弹簧上允许承载的最大应力。
3．3．1．2 弹簧刚度在特殊需要时采用，其变形量应在试验负荷下变形量的30％～70％之间。
3．3．1．3 指定高度(或长度)时的负荷和刚度不得同时考核。
3．3．2 弹簧特性的极限偏差3．3．2．1 指定高度(或长度)时负荷的极限偏差见表1。
3．3．2．2 刚度的极限偏差见表2。
3．4 尺寸及其极限偏差3．4．1 弹簧外径(或内径)弹簧的外径和内径不得同时考核，其极限偏差均按表3规定(弹簧的外径为D2，中径为D，内径为D1)。
弹簧设计参考
弹簧参考资料§12-1 概述弹簧是常用的弹性零件，它在受载后产生较大的弹性变形，吸收并储存能量。
弹簧有以下的主要功能：(1)减振和缓冲。
如缓冲器，车辆的缓冲弹簧等。
(2)控制运动。
如制动器、离合器以及内燃机气门控制弹簧。
(3)储存或释放能量。
如钟表发条，定位控制机构中的弹簧。
(4)测量力和力矩。
用于测力器、弹簧秤等。
按弹簧的受力性质不同，弹簧主要分为：拉伸弹簧，压缩弹簧，扭转弹簧和弯曲弹簧。
按弹簧的形状不同又可分为螺旋弹簧、板弹簧、环形弹簧、碟形弹簧等。
此外还有空气弹簧、橡胶弹簧等。
§12-2 圆柱拉、压螺旋弹簧的设计一、圆柱形拉、压螺旋弹簧的结构、几何尺寸和特性曲线1、弹簧的结构(1)压缩弹簧（图12－1）A、YI型：两端面圈并紧磨平B、YⅢ型：两端面圈并紧不磨平。
磨平部分不少于圆周长的3/4，端头厚度一般不少于d/8。
(a)YⅠ型(b)YⅡ型图12-1 压缩弹簧(2)拉伸弹簧（图12－2）A、LI型：半圆形钩B、LⅡ型：圆环钩C、LⅦ型：可调式挂钩，用于受力较大时图12-2 拉伸弹簧2、主要几何尺寸弹簧丝直径d、外径D、内径、中径、节距p、螺旋升角、自由高度(压缩弹簧)或长度(拉伸弹簧)，如图12-3。
此外还有有限圈数n，总圈数，几何尺寸计算公式见表12-1。
(a) (b)图12-3 圆柱形拉、压螺旋弹簧的参数表12-1 圆柱形压缩、拉伸螺旋弹簧的几何尺寸计算公式螺旋升角对压缩弹簧，推荐＝5°～9°间距 /mm＝p－d＝0L=D2n1/cos L=D2n+钩部展开长度弹簧指数C：弹簧中径D2和簧丝直径d的比值即：C=D2/d。
弹簧丝直径d相同时，C值小则弹簧中径D2也小，其刚度较大。
反之则刚度较小。
通常C值在4～16范围内，可按表12-2选取。
表12-2 圆柱螺旋弹簧常用弹簧指数C3、特性曲线弹簧所受载荷与其变形之间的关系曲线称为弹簧的特性曲线。
(1)压缩弹簧其特性曲线如图12-4所示。
弹簧设计方案
弹簧设计方案弹簧是一种经常运用于机械领域的机械零部件，广泛用于汽车、家电、医疗、航空、军事等领域。
弹簧的主要功能是储存力量，使力量可以在需要时释放出来。
不同类型的弹簧有不同的设计要求，每种类型的弹簧都需要特定的设计方案。
本文将介绍一些我们在设计弹簧方案时应该注意的事项。
首先，在设计弹簧时，我们需要了解和确定所需底盘和载荷。
底盘和载荷对弹簧的设计有直接影响。
底盘是弹簧安装的位置，可以是垂直或水平。
底盘的位置和形状对弹簧的响应和弹力有重要影响。
正确的底盘选择确保弹簧能够正常工作和避免不必要的损坏。
载荷是指作用在弹簧上的静态或动态力量，包括重力、振动等。
弹簧的设计取决于所需的载荷，并要确保可以承受此类载荷。
其次，弹簧材料的选择也非常重要。
弹簧的材料和其性能密切相关，通常选材的考虑因素有极限强度、疲劳寿命和温度范围等。
弹簧的材料应具有足够的强度和耐疲劳性，能够承受长期重复的应变。
此外，材料的温度范围对弹簧也很重要。
如果弹簧材料不适合特定的温度，那么会导致失效和性能下降。
第三，我们还应该注意弹簧的直径和卷曲方向。
在设计弹簧时，直径和卷曲方向对其受力和应变有很大影响。
一般来说，弹簧的直径越大，簧片的量就越少，弹簧强度越高。
此外，弹簧的卷曲方向也有很大影响。
如果弹簧卷曲方向不正确，它可能会产生弯曲力而不是拉伸力。
最后，弹簧的环形和簧片数量也需要注意。
弹簧的环形是指弹簧的圈数，通常为偶数，这有助于使弹簧的弹性更加均匀。
此外，弹簧的簧片数量也非常重要。
通常，照相需要更多的簧片能够使弹簧的强度更大，但过少的簧片可能会导致弹簧强度不够。
总之，设计弹簧方案需要综合考虑弹簧的底盘和载荷、材料选择、直径和卷曲方向、环形以及簧片数量。
如果需要，我们可以使用类似CAD（计算机辅助设计）的工具来帮助我们确定和优化设计。
在实际制造时，我们也需要对弹簧进行充分的测试和验证，以确保其性能和质量，从而实现设计方案的预期目标。
弹簧设计标准尺寸规范最新
弹簧设计标准尺寸规范最新
弹簧设计标准尺寸规范最新版的主要内容如下：
1. 弹簧设计图纸应包含如下信息：弹簧类型、工作负荷、材料规格、直径、细节尺寸和公差、杆径、圈数、方向、杆头和底端形式、表面处理、设计荷载等。
2. 弹簧的直径和长度应符合标准尺寸规范，直径一般由弹簧工作负荷来决定，长度一般是根据安装空间和工作要求来确定。
3. 弹簧的线径和螺旋方向应符合标准规范，线径一般由材料选择和工作负荷来决定，螺旋方向根据工作要求和安装空间来确定。
4. 弹簧的段长和圈数应符合标准规范，段长是指弹簧的一节长度，圈数是指弹簧上的螺旋数目。
段长和圈数的选择应根据工作要求和安装空间来确定。
5. 弹簧的杆径和杆头形式应符合标准规范，杆径一般是根据安装要求和弹簧工作条件来确定，杆头形式可以是平头、开口或钩头。
6. 弹簧的公差和表面处理应符合标准规范，公差定义了弹簧的尺寸允许的变动范围，表面处理可以是抛光、镀锌、喷漆等。
7. 弹簧的设计荷载应符合标准规范，设计荷载是指弹簧在设计寿命内能够承载的最大负荷，应根据使用环境和工作要求合理
选择。
8. 弹簧的材料规格应符合标准规范，常用的弹簧材料包括高碳钢、不锈钢、合金钢等，选择适当的材料可以确保弹簧的性能和寿命。
以上是弹簧设计标准尺寸规范最新版的主要内容，设计和生产弹簧时应根据实际情况参考相关标准规范，确保设计的弹簧符合要求，能够正常工作并具有一定的寿命。
弹簧设计规范(全)
弹簧设计规范一、弹簧的功能弹簧是一种弹性元件，由于材料的弹性和弹簧的结构特点，它具有多次重复地随外栽荷的大小而做相应的弹性变形，卸载后立即恢复原状的特性。
很多机械正是利用弹簧的这一特点来满足特殊要求的。
其主要功能有：⑴、减振和缓冲，如车辆的悬挂弹簧，各种缓冲器和弹性联轴器中的弹簧等。
⑵、测力，如测力器和弹簧秤的弹簧等。
⑶、储存及输出能量，如钟表弹簧，枪栓弹簧，仪表和自动控制机构上的原动弹簧等。
⑷、控制运动，如控制弹簧门关闭的弹簧，离合器、制动器上的弹簧，控制内燃机气缸阀门开启的弹簧等。
二、弹簧的类型、特点和应用弹簧的分类方法很多，按照所承受的载荷的不同，弹簧可分为拉伸弹簧、压缩弹簧、扭转弹簧和弯曲弹簧等四种；按照形状的不同，弹簧可分为螺旋弹簧、碟形弹簧、环形弹簧、盘形弹簧和板弹簧等；按照使用材料的不同，弹簧可分为金属弹簧和非金属弹簧。
各种弹簧的特点、应用见表1。
表1 弹簧的基本类型、特点和作用名称弹簧简图特点及应用名称弹簧简图特点及应用圆柱形螺旋弹簧图(a)承受拉力，图(b)承受压力，结构简单，制造方便，应用最为广泛碟形弹簧承受压力，缓冲及减振能力强，常用于重型机械的缓冲和减振装置。
圆柱形螺旋扭转弹簧承受转矩，主要用于各种装置中的压紧和蓄能环形弹簧承受压力，是目前最强的压缩、缓冲弹簧，常用于重型设备，如机车车辆、锻压设备和机械中的缓冲装置。
圆锥形螺旋弹簧承受压力，结构紧凑，稳定性好，防振能力较强，多用于承受大载荷和减振的场合盘簧承受转矩，能储存较大的能量，常用作仪器、钟表中的弹簧。
板弹簧承受弯曲，变形大，吸振能力强，主要用于汽车、拖拉机和铁路车辆的悬挂装置。
法。
三、弹簧使用的材料及其用途弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限，所以弹簧钢材用较高的含碳量。
但是碳素钢的淬透性较差，所以在对于截面较大的弹簧必须使用合金钢。
合金弹簧钢中的主要合金元素是硅和锰，他们可以增强钢的淬透性和屈强比。
弹簧设计规范(全)
弹簧设计规范一、弹簧的功能弹簧是一种弹性元件，由于材料的弹性和弹簧的结构特点，它具有多次重复地随外栽荷的大小而做相应的弹性变形，卸载后立即恢复原状的特性。
很多机械正是利用弹簧的这一特点来满足特殊要求的。
其主要功能有：⑴、减振和缓冲，如车辆的悬挂弹簧，各种缓冲器和弹性联轴器中的弹簧等。
⑵、测力，如测力器和弹簧秤的弹簧等。
⑶、储存及输出能量，如钟表弹簧，枪栓弹簧，仪表和自动控制机构上的原动弹簧等。
⑷、控制运动，如控制弹簧门关闭的弹簧，离合器、制动器上的弹簧，控制内燃机气缸阀门开启的弹簧等。
二、弹簧的类型、特点和应用弹簧的分类方法很多，按照所承受的载荷的不同，弹簧可分为拉伸弹簧、压缩弹簧、扭转弹簧和弯曲弹簧等四种；按照形状的不同，弹簧可分为螺旋弹簧、碟形弹簧、环形弹簧、盘形弹簧和板弹簧等；按照使用材料的不同，弹簧可分为金属弹簧和非金属弹簧。
各种弹簧的特点、应用见表1。
法。
三、弹簧使用的材料及其用途弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限，所以弹簧钢材用较高的含碳量。
但是碳素钢的淬透性较差，所以在对于截面较大的弹簧必须使用合金钢。
合金弹簧钢中的主要合金元素是硅和锰，他们可以增强钢的淬透性和屈强比。
弹簧材料使用最广者是弹簧钢（SUP）。
碳素钢用于直径较小的弹簧，工艺多为冷拔成型，如：65#，75#，85#。
直径稍大，需用热成型工艺生产的弹簧多采用60Si2Mn，如汽车板簧，铁路车辆的缓冲簧。
对于高应力的重要弹簧可采用50CrV,常用于高级轿车板簧，发动机气门弹簧等。
其他弹簧钢材料还有：65Mn, 50CrMn, 30W4Cr2V等。
a、碳钢及合金钢：制造弹簧时，常加矽、锰、铬、钒及钼等金属元素于钢中，以增加弹簧之弹性及疲劳限度，且使其耐冲击。
b、大型弹簧多用热作加工，即弹簧材料高温轧成棒，再高温加工成形后，淬火于780度～850度左右之油或水中，再施以400度～500度的温度回火。
c、小型弹簧，先经退火，再用冷作加工，捲成后再经硬化回火，如钢丝、琴钢丝或钢带。
弹簧的设计计算范文
弹簧的设计计算范文弹簧在工程领域中有着广泛的应用，包括机械、汽车、电子等各个行业。
在弹簧的设计过程中，需要根据具体的工作条件和要求进行计算和选择，以确保弹簧能够正常工作。
本文将介绍弹簧设计的相关计算方法和步骤。
1.弹簧的基本参数：在开始设计弹簧之前，首先需要确定一些基本参数，包括：-应用场景：根据不同的应用场景和工作条件，选择适合的弹簧类型，例如压缩弹簧、拉伸弹簧、扭转弹簧等。
-载荷和变形要求：确定弹簧承受的载荷和变形要求，包括弹簧的初始长度、工作长度、最大变形量等。
-材料选择：选择合适的材料以满足弹簧的强度、耐腐蚀性能等要求。
-弹簧尺寸：确定弹簧的直径、线径、螺距、总圈数等。
2.弹簧的刚度计算：弹簧的刚度是指弹簧在受力下的变形量与受力的比值，可以通过以下公式计算：k=(Gd^4)/(8ND^3)其中，k为弹簧刚度，G为剪切模量，d为线径，N为总圈数，D为直径。
3.弹簧的自由长度计算：弹簧的自由长度是指其未受载荷时的长度，可以通过以下公式计算：L0=Nd其中，L0为自由长度，N为总圈数，d为线径。
4.弹簧的最大应力计算：在弹簧设计过程中需要考虑弹簧的最大应力是否超过材料的允许应力，以确保弹簧的安全性。
最大应力可以通过以下公式计算：σmax = (8F)/(πd^3)其中，σmax为最大应力，F为受力，d为线径。
5.弹簧的疲劳寿命计算：在设计弹簧时，需要考虑其疲劳寿命，以确保弹簧在使用寿命内不会发生断裂。
弹簧的疲劳寿命可以通过下列公式计算：Nf=(KT^b)/(σm^c)其中，Nf为疲劳寿命，K、b、c为材料参数，T为工作温度，σm为平均应力。
6.弹簧的稳定性计算：弹簧在工作中可能会产生稳定性问题，如扭曲、侧滑等。
可以通过以下公式计算弹簧的稳定性：b=(πD)/(2L0)其中，b为轴向应力系数，D为直径，L0为自由长度。
综上所述，弹簧的设计计算涉及到多个参数和公式，需要进行详细的计算和分析。
设计过程中需要考虑弹簧的刚度、自由长度、最大应力、疲劳寿命和稳定性等因素，以确保弹簧能够满足具体的工作条件和要求。
压簧设计
2.压簧设计公式
设计说明：
1. 弹簧设计参照GB/T1239.6-92。
2. 弹簧工作载荷类型：Ⅰ类-变载荷作用次数>=106次；Ⅱ类-变载荷作
用次数103——105次或冲击载荷；Ⅲ类-变载荷作用次数<103次。
3.弹簧工作极限载荷F
lim <=1.67F
2
(Ⅰ类载荷),F
lim
<=1.26F
2
(Ⅱ类载
荷),F
lim <=1.12F
2
(Ⅲ类载荷)。
最小工作载荷F
1
>=0.2F
lim。
4. 从下拉菜单中选定弹簧钢丝材料后，不必输入材料强度。
下拉菜单
中没有的材料，可以选择“其他材料”，强度从“其他材料[τ
p
]”框中输入。
弹簧材料强度选自GB/T1239.6-89。
GB/T1239.6-92推荐：钢丝直径d<=10mm时（采用冷卷工艺）用GB4357中C级钢丝，d>10mm
采用60Si2MnA。
5.钢丝直径d选自GB1358-78，有第一系列、第二系列，依次从小到大
排列在输入框中。
d=1.5，27和36mm只用于老产品。
6.当工作温度超过60ºC时，弹簧刚度下降4—10%（150—250ºC）。
7.旋绕比C=D2/d的取值范围，热卷弹簧一般为4—10，冷卷弹簧一般
为4—14，推荐取5—8。
可按下表选取：。
弹簧设计方案
弹簧设计方案弹簧是一种弹性元件，可以在外力作用下发生形变，当外力移除或减小时，又能恢复原状。
在许多工业应用中，弹簧扮演着重要的角色，用于控制和调节力量、储存和释放能量。
因此，设计一个合适的弹簧方案对于产品的功能和性能非常关键。
本文将提供一个关于弹簧设计的方案，介绍其基本原理、材料选择和设计考虑因素。
一、基本原理弹簧的基本原理是胡克定律，即弹簧位移与其受力成正比。
其公式可以表示为F = kx，其中F是弹簧所受的力，k是弹簧的刚度系数，x是弹簧的位移。
对于一个给定的弹簧，刚度系数k是恒定的，因此当外力改变时，弹簧的位移也会相应改变。
二、材料选择弹簧的材料选择对其性能和寿命有着重要影响。
以下是一些常用的弹簧材料：1. 钢：钢是弹簧最常用的材料之一，具有良好的机械性能和弹性。
根据使用需求不同，可以选择碳钢、合金钢或不锈钢等不同类型的钢。
2. 硬质合金：硬质合金弹簧具有非常高的硬度和耐磨性，适用于高负荷和高温环境下的应用。
3. 钛合金：钛合金弹簧具有低密度和优异的耐腐蚀性能，适用于航空航天等特殊领域的应用。
4. 铜：铜弹簧具有良好的导电性和导热性能，适用于需要电学或导热性能的应用。
在选择材料时，需要考虑到弹簧在工作环境中的应力、温度和耐腐蚀性要求。
三、设计考虑因素在设计一个弹簧方案时，需要考虑以下因素：1. 负荷要求：首先需要确定所需的负荷范围和精度要求，以便选择合适的刚度系数。
2. 空间限制：根据产品的尺寸和空间限制，确定弹簧的形状和尺寸。
3. 工作环境：考虑弹簧所处的工作环境，例如温度、湿度和化学物质等因素对材料的影响。
4. 寿命要求：根据产品的寿命要求，选择合适的材料和设计，以确保弹簧能够长时间稳定地工作。
5. 强度和刚度要求：根据所需的力量和位移范围，选择合适的弹簧材料和设计参数。
在设计过程中，可以使用计算软件和模拟工具来帮助优化设计，并进行强度和位移等方面的分析。
结论弹簧的设计方案是一项关键性任务，直接影响产品的性能和可靠性。
弹簧设计参数
弹簧设计参数名称与代号压缩螺旋弹簧弹簧直径d/mm由强度计算公式确定弹簧中径D2/mm D2=Cd弹簧内径D1/mm D1=D2-d弹簧外径D/mm D=D2+d弹簧指数C C=D2/d 一般4≤C≤6螺旋升角g/° 对压缩弹簧，推荐g＝5°～9°有效圈数n由变形条件计算确定一般n>2总圈数n1压缩n1＝n＋(2~2.5)；拉伸n1＝nn1＝n＋(1.5～2)( YⅠ型热卷)；n1的尾数为1/4、1/2、3/4或整圈，推荐1/2圈自由高度或长度H0/mm两端圈磨平n1＝n＋1.5时，H0＝np+d n1＝n＋2时，H0＝np+1.5dn1＝n＋2.5时，H0＝np+2d两端圈不磨平n1＝n＋2时，H0＝np+3dn1＝n＋2.5时，H0＝np+3.5d工作高度或长度Hn/mm Hn＝H0－ln节距p/mm间距d/mm d＝p－d压缩弹簧高径比b b＝H0/D2展开长度L/mm L=pD2n1/cosg弹簧弹力计算公式：压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；弹簧常数公式（单位：kgf/mm）：K=(G×ｄ４)／（８×Ｄｍ３×Ｎｃ） G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300；磷青铜线G=4500 ；黄铜线G=3500 d=线径Do=OD=外径 Di=ID=内径 Dm=MD=中径=Do-d N=总圈数 Nc=有效圈数=N-2 弹簧常数计算范例:线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝K=(G×ｄ４)／（８×Ｄｍ３×Ｎｃ）＝（８０００×２４）／（８×２０３×３．５）＝０．５７１ｋｇｆ／ｍｍ拉力弹簧拉力弹簧的k值与压力弹簧的计算公式相同。
弹簧设计参考
弹簧参考资料§12-1 概述弹簧是常用的弹性零件，它在受载后产生较大的弹性变形，吸收并储存能量。
弹簧有以下的主要功能：(1)减振和缓冲。
如缓冲器，车辆的缓冲弹簧等。
(2)控制运动。
如制动器、离合器以及内燃机气门控制弹簧。
(3)储存或释放能量。
如钟表发条，定位控制机构中的弹簧。
(4)测量力和力矩。
用于测力器、弹簧秤等。
按弹簧的受力性质不同，弹簧主要分为：拉伸弹簧，压缩弹簧，扭转弹簧和弯曲弹簧。
按弹簧的形状不同又可分为螺旋弹簧、板弹簧、环形弹簧、碟形弹簧等。
此外还有空气弹簧、橡胶弹簧等。
§12-2 圆柱拉、压螺旋弹簧的设计一、圆柱形拉、压螺旋弹簧的结构、几何尺寸和特性曲线1、弹簧的结构(1)压缩弹簧（图12－1）A、YI型：两端面圈并紧磨平B、YⅢ型：两端面圈并紧不磨平。
磨平部分不少于圆周长的3/4，端头厚度一般不少于d/8。
(a)YⅠ型(b)YⅡ型图12-1 压缩弹簧(2)拉伸弹簧（图12－2）A、LI型：半圆形钩B、LⅡ型：圆环钩C、LⅦ型：可调式挂钩，用于受力较大时图12-2 拉伸弹簧2、主要几何尺寸弹簧丝直径d、外径D、内径、中径、节距p、螺旋升角、自由高度(压缩弹簧)或长度(拉伸弹簧)，如图12-3。
此外还有有限圈数n，总圈数，几何尺寸计算公式见表12-1。
(a) (b)图12-3 圆柱形拉、压螺旋弹簧的参数表12-1 圆柱形压缩、拉伸螺旋弹簧的几何尺寸计算公式螺旋升角/°对压缩弹簧，推荐＝5°～9°间距 /mm＝p－d＝0L=D2n1/cos L=D2n+钩部展开长度弹簧指数C：弹簧中径D2和簧丝直径d的比值即：C=D2/d。
弹簧丝直径d相同时，C值小则弹簧中径D2也小，其刚度较大。
反之则刚度较小。
通常C值在4～16范围内，可按表12-2选取。
表12-2 圆柱螺旋弹簧常用弹簧指数C3、特性曲线弹簧所受载荷与其变形之间的关系曲线称为弹簧的特性曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弹簧参考资料§12-1 概述弹簧是常用的弹性零件，它在受载后产生较大的弹性变形，吸收并储存能量。
弹簧有以下的主要功能：(1)减振和缓冲。
如缓冲器，车辆的缓冲弹簧等。
(2)控制运动。
如制动器、离合器以及内燃机气门控制弹簧。
(3)储存或释放能量。
如钟表发条，定位控制机构中的弹簧。
(4)测量力和力矩。
用于测力器、弹簧秤等。
按弹簧的受力性质不同，弹簧主要分为：拉伸弹簧，压缩弹簧，扭转弹簧和弯曲弹簧。
按弹簧的形状不同又可分为螺旋弹簧、板弹簧、环形弹簧、碟形弹簧等。
此外还有空气弹簧、橡胶弹簧等。
§12-2 圆柱拉、压螺旋弹簧的设计一、圆柱形拉、压螺旋弹簧的结构、几何尺寸和特性曲线1、弹簧的结构(1)压缩弹簧（图12－1）A、YI型：两端面圈并紧磨平B、YⅢ型：两端面圈并紧不磨平。
磨平部分不少于圆周长的3/4，端头厚度一般不少于d/8。
(a)YⅠ型(b)YⅡ型图12-1 压缩弹簧(2)拉伸弹簧（图12－2）A、LI型：半圆形钩B、LⅡ型：圆环钩C、LⅦ型：可调式挂钩，用于受力较大时图12-2 拉伸弹簧2、主要几何尺寸弹簧丝直径d、外径D、内径、中径、节距p、螺旋升角、自由高度(压缩弹簧)或长度(拉伸弹簧)，如图12-3。
此外还有有限圈数n，总圈数，几何尺寸计算公式见表12-1。
(a) (b)图12-3 圆柱形拉、压螺旋弹簧的参数表12-1 圆柱形压缩、拉伸螺旋弹簧的几何尺寸计算公式螺旋升角对压缩弹簧，推荐＝5°～9°间距 /mm＝p－d＝0L=D2n1/cos L=D2n+钩部展开长度弹簧指数C：弹簧中径D2和簧丝直径d的比值即：C=D2/d。
弹簧丝直径d相同时，C值小则弹簧中径D2也小，其刚度较大。
反之则刚度较小。
通常C值在4～16范围内，可按表12-2选取。
表12-2 圆柱螺旋弹簧常用弹簧指数C3、特性曲线弹簧所受载荷与其变形之间的关系曲线称为弹簧的特性曲线。
(1)压缩弹簧其特性曲线如图12-4所示。
图中H0为弹簧未受载时的自由高度。
F min为最小工作载荷，它是使弹簧处于安装位置的初始载荷。
在F min的作用下，弹簧从自由高度H0被压缩到H1，相应的弹簧压缩变形量为λmin。
在弹簧的最大工作载荷F max作用下，弹簧的压缩变形量增至λmax。
图中F lim为弹簧的极限载荷，在其作用下，弹簧高度为H lim，变形量为λlim，弹簧丝应力达到了材料的弹性极限。
此外，图中的h=λmax-λmin，称为弹簧的工作行程。
图12-4 圆柱螺旋压缩弹簧的特性曲线图12-5 圆柱螺旋拉伸弹簧的特性曲线(2)拉伸弹簧其特性曲线如图12-5所示。
按卷绕方法的不同，拉伸弹簧分为无初应力和有初应力两种。
无初应力的拉伸弹簧其特性曲线与压缩弹簧的特性曲线相同。
有初应力的拉伸弹簧的特性曲线，如图12-5c所示。
有一段假想的变形量x，相应的初拉力F0，为克服这段假想变形量使弹簧开始变形所需的初拉力，当工作载荷大于F0时，弹簧才开始伸长。
对于一般拉、压螺旋弹簧的最小工作载荷通常取为F min≥0.2F lim，对于有初拉力的拉伸弹簧F min>F0；弹簧的工作载荷应小于极限载荷，通常取F max≤0.8F lim，因此，为保持弹性的线性特性，弹簧的工作变形量应取在(0.2～0.8)λlim范围内。
二、圆柱拉、压螺旋弹簧的设计约束分析1、强度约束条件图12-6为承受轴向载荷的压缩弹簧，现分析其受力情况，拉伸弹簧的簧丝受力情况完全相同。
如图12-6a，在通过轴线的剖面上，弹簧丝的剖面为椭圆，但由于螺旋升角一般很小，可近似地用圆形剖面代替。
将作用于弹簧的轴向载荷F移至这个剖面，在此剖面上有转矩：T=FD2/2和剪切力F的联合作用。
这二者在弹簧丝剖面上引起的最大剪切应力τ为：式中：K为曲度系数(或称补偿系数)，用以考虑螺旋升角和弹簧丝曲率等的影响，其值可按下式计算：则弹簧丝的强度约束条件为：或式中：[τ]为许用剪切应力；F max为弹簧的最大工作载荷。
图12-6 受轴向载荷的压缩弹簧2、刚度约束条件圆柱螺旋弹簧的变形计算公式是根据材料力学求得的，即：式中，G为材料的剪切弹性模量。
由此可得刚度约束条件为或式中：k为弹簧刚度，表示弹簧单位变形所需的力。
一般n应圆整为0.5的整数倍，且大于2。
3、稳定性约束条件当作用在压缩弹簧的载荷过大，高径比b=H0/D2超出一定范围时，弹簧会产生较大的侧向弯曲(图12-7)而失稳。
为保证弹簧的稳定性，一般规定，两端固定时取b<5.3；一端固定另一端自由时，取b<3.7；两端自由时，应取b<2.6。
如未能满足上述要求，则要按下式进行稳定性验算：F max<F C=C B kH0式中：F C为临界载荷，C B为不稳定系数，见图12-8。
图12-7 压缩弹簧的失稳图12-8 不稳定系数C B三、弹簧的材料与许用应力常用的弹簧材料有：碳素弹簧钢、合金弹簧钢、不锈钢和铜合金材料以及非金属材料。
选择材料时，应根据弹簧的功用、载荷大小、载荷性质及循环特性、工作强度、周围介质以及重要程度来进行选择，几种弹簧材料的性能和许用应力值见表12-3，弹簧钢丝的抗拉强度见表12-4。
表12-4 弹簧钢丝的抗拉强度b(MPa)注：表中b值均为下限值，单位为MPa。
表12-3 弹簧材料和许用应力压缩弹簧许用剪切应力[]/MPa 许用弯曲应力[b]/MPa(0.3~ 0.38)b(0.38~0.45)b0.5b(0.6~0.68)b0.8b(0.35~ 0.4)b(0.4~0.47)b0.55b(0.6~0.68)b0.8b(0.28~ 0.34)b(0.34~0.38)b0.45b(0.5~0.65)b0.75bOCr17Ni8Al注：1、按受力循环次数N不同，弹簧分为三类：Ⅰ类N>1000000；Ⅱ类N＝1000~100000，可用作受冲击载荷的弹簧；Ⅲ类N<1000；2、拉伸弹簧的许用剪应力为压缩弹簧的80%；3、表中[]、[b]、G和E值，是在常温下按表中推荐硬度范围的下限时的数值。
四、圆柱拉、压螺旋弹簧的设计方法与实例弹簧设计的任务是要确定弹簧丝直径d、工作圈数n以及其它几何尺寸，使得能满足强度约束、刚度约束及稳定性约束条件，进一步地还要求相应的设计指标(如体积、重量、振动稳定性等)达到最好。
具体设计步骤为：先根据工作条件、要求等，试选弹簧材料、弹簧指数C。
由于d有关，所以往往还要事先假定弹簧丝的直径d，接下来计算d、n的值及b与相应的其它几何尺寸，如果所得结果与设计条件不符合，以上过程要重复进行。
直到求得满足所有约束条件的解即为本问题的一个可行方案。
实际问题中，可行方案是不唯一的，往往需要从多个可行方案中求得较优解。
例12-1 设计一圆柱形螺旋压缩弹簧，簧丝剖面为圆形。
已知最小载荷F min=200N，最大载荷F max=500N，工作行程h=10mm，弹簧Ⅱ类工作，要求弹簧外径不超过28mm，端部并紧磨平。
解：试算(一)：(1)选择弹簧材料和许用应力。
选用C级碳素弹簧钢丝。
根据外径要求，初选C=7，由C=D2/d=(D-d)/d得d=3.5mm，由表12-4查得b=1570MPa，由表12-3知：[]=0.41b=644MPa。
(2) 计算弹簧丝直径d由式得K=1.21由式得d≥4.1mm由此可知，d=3.5mm的初算值不满足强度约束条件，应重新计算。
试算(二)：(1) 选择弹簧材料同上。
为取得较大的d值，选C=5.3。
仍由C=(D-d)/d，得d=4.4mm。
查表12-4得b=1520MPa，由表12-3知[]=0.41b=623MPa。
(2) 计算弹簧丝直径d由式得K=1.29由式得d≥3.7mm。
可知：d=4.4mm满足强度约束条件。
(3) 计算有效工作圈数n由图12-4确定变形量λmax：λmax=16.7mm。
查表12-3，G=79000N/，由式得n=9.75取n=10，考虑两端各并紧一圈，则总圈数n1=n+2=12。
至此，得到了一个满足强度与刚度约束条件的可行方案，但考虑进一步减少弹簧外形尺寸与重量，再次进行试算。
试算(三)：(1)仍选以上弹簧材料，取C=6，求得K=1.253，d=4mm查表12-4，得b=1520MPa，[]=0.41b=623MPa。
(2) 计算弹簧丝直径。
得d≥3.91mm。
知d=4mm满足强度条件。
(3)计算有效工作圈数n。
由试算(二)知，λmax=16.7mm，G=79000N/，由式得n=6.11取n=6.5圈，仍参考两端各并紧一圈，n1=n+2=8.5。
这一计算结果即满足强度与刚度约束条件，从外形尺寸和重量来看，又是一个较优的解，可将这个解初步确定下来，以下再计算其它尺寸并作稳定性校核。
(4) 确定变形量λmax、λmin、λlim和实际最小载荷F min弹簧的极限载荷为：因为工作圈数由6.11改为6.5，故弹簧的变形量和最小载荷也相应有所变化。
由式得：λmin=λmax－h=(17.77-10)mm=7.77mm(5) 求弹簧的节距p、自由高度H0、螺旋升角γ和簧丝展开长度L在F max作用下相邻两圈的间距δ≥0.1d=0.4mm，取δ=0.5mm，则无载荷作用下弹簧的节距为p=d+λmax/n+δ1 =(4+17.77/6.5+0.5)mm=7.23mmp基本符合在(1/2～1/3)D2的规定范围。
端面并紧磨平的弹簧自由高度为取标准值H0=52mm。
无载荷作用下弹簧的螺旋升角为基本满足γ=5°～9°的范围。
弹簧簧丝的展开长度(6) 稳定性计算b=H0/D2=52/24=2.17采用两端固定支座，b=2.17<5.3，故不会失稳。
(7) 绘制弹簧特性线和零件工作图。
弹簧图纸的参数标注一。
基本参数的标注：1、对圆柱螺旋弹簧，来图对请注明：材料直径(d)，外径(D)自由高度(Ho)总圈(n 1 ),工作圈数(n)、节距(t)，有负荷要求注上负荷（p 1 p 2……p i ）和对应值（H1H2……Hj）或（F1F2……Fj），如图一：2、拉伸弹簧，请注明材料直径(d)，外径(D)，总长(Ho)，工作圈数(n)，耳环的位置及形状，负荷（p 1 p 2……p i ）和对应值（H1H2……Hj）如（图二）若有初拉力则需注上Po如（图二）。
3、扭转弹簧，请注明：材料直径(d)，外径(D)，扭臂长(L)，自由高度(Lo)，以及其它几何尺寸，如导矩（T 1 T 2……T j ）和对应和对应扭转角度（Ψ）如图三：。
