继电保护竞赛试卷B

合集下载

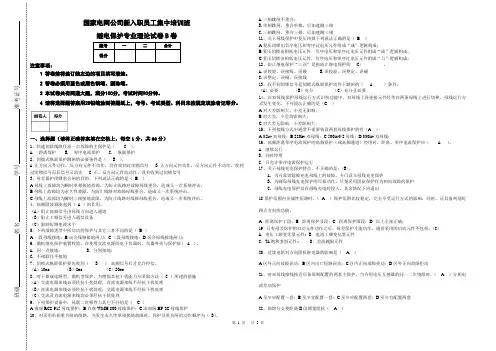

继电保护B卷——国网技术学院

国家电网公司新入职员工集中培训班继电保护专业理论试卷B卷题号一二合计得分注意事项：1 答卷前将装订线左边的项目填写清楚。

2 答卷必须用蓝色或黑色钢笔、圆珠笔。

3 本试卷共有两道大题，满分100分，考试时间90分钟。

4 请将选择题答案用2B铅笔涂到答题纸上，考号、考试类型、科目未按规定填涂者记零分。

一、选择题（请将正确答案填在空格上，每空1分，共80分）1、快速切除线路任意一点故障的主保护是（ C ）。

A. 距离保护B. 零序电流保护C. 纵联保护2、闭锁式纵联保护跳闸的必要条件是（ B ）。

A 正方向元件动作，反方向元件不动作，没有收到过闭锁信号B 正方向元件动作，反方向元件不动作，收到过闭锁信号而后信号又消失 C 正、反方向元件均动作，没有收到过闭锁信号3、母差保护闭锁重合闸的目的，下列说法正确的是（B ）A.母线上故障均为瞬时单相接地故障，为防止线路对故障母线重合，造成又一次系统冲击。

B.母线上故障均为永久性故障，为防止线路对故障母线重合，造成又一次系统冲击。

C.母线上故障均为瞬时三相接地故障，为防止线路对故障母线重合，造成又一次系统冲击。

4、高频阻波器能起到（ A ）的作用。

（A）阻止高频信号由母线方向进入通道（B）阻止工频信号进入通信设备（C）限制短路电流水平5、下列故障类型中所启动的保护与其它三者不同的是（B ）A.一段母线接地；B.误合线路接地闸刀；C.二段母线接地；D.误合母线接地闸刀；6、微机继电保护装置校验，在使用交流电源的电子仪器时，仪器外壳与保护屏( A )。

A. 同一点接地；B. 分别接地；C. 不相联且不接地7、闭锁式纵联保护要先收到（ B ）高频信号后才允许停信。

（A）10ms （B）8ms （C）20ms8、对于集成电路型、微机型保护，为增强其抗干扰能力应采取方法（ C ）所述的措施（A）交流电源来线必须经抗干扰处理，直流电源来线不经抗干扰处理（B）直流电源来线必须经抗干扰处理，交流电源来线不经抗干扰处理（C）交流及直流电源来线均必须经抗干扰处理9、下列保护设备中，母联二次极性与其它不同的是（ C ）A.南瑞RCS-915母线保护；B.许继WMH-800母线保护；C.深南瑞BP-2C母线保护10、对采用单相重合闸的线路，当发生永久性单相接地故障时，保护及重合闸的动作顺序为（ B）。

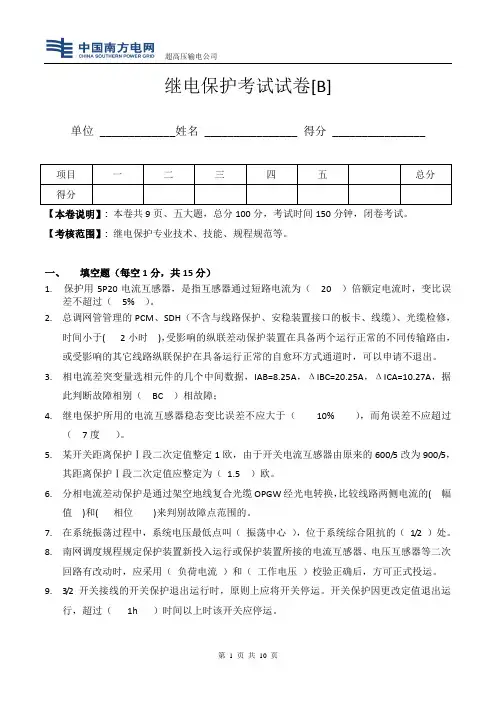

继电保护考试试题【B卷答案】

继电保护考试试卷[B]单位_____________姓名________________ 得分________________项目一二三四五总分得分【本卷说明】: 本卷共9页、五大题，总分100分，考试时间150分钟，闭卷考试。

【考核范围】: 继电保护专业技术、技能、规程规范等。

一、填空题（每空1分，共15分）1.保护用5P20电流互感器，是指互感器通过短路电流为（20 ）倍额定电流时，变比误差不超过（5% ）。

2.总调网管管理的PCM、SDH（不含与线路保护、安稳装置接口的板卡、线缆）、光缆检修，时间小于( 2小时)，受影响的纵联差动保护装置在具备两个运行正常的不同传输路由，或受影响的其它线路纵联保护在具备运行正常的自愈环方式通道时，可以申请不退出。

3.相电流差突变量选相元件的几个中间数据，IAB=8.25A，ΔIBC=20.25A，ΔICA=10.27A，据此判断故障相别（BC ）相故障；4.继电保护所用的电流互感器稳态变比误差不应大于（10% ），而角误差不应超过（7度）。

5.某开关距离保护Ⅰ段二次定值整定1欧，由于开关电流互感器由原来的600/5改为900/5，其距离保护Ⅰ段二次定值应整定为（1.5 ）欧。

6.分相电流差动保护是通过架空地线复合光缆OPGW经光电转换，比较线路两侧电流的( 幅值)和( 相位)来判别故障点范围的。

7.在系统振荡过程中，系统电压最低点叫（振荡中心），位于系统综合阻抗的（1/2 ）处。

8.南网调度规程规定保护装置新投入运行或保护装置所接的电流互感器、电压互感器等二次回路有改动时，应采用（负荷电流）和（工作电压）校验正确后，方可正式投运。

9.3/2 开关接线的开关保护退出运行时，原则上应将开关停运。

开关保护因更改定值退出运行，超过（1h ）时间以上时该开关应停运。

10.过电压及远跳保护单通道故障，应退出（故障通道）。

正常运行时，严禁作远跳试验。

二、判断题（每题1分，共15分）1.断路器检修时，应断开此元件对应的失灵保护启动出口回路。

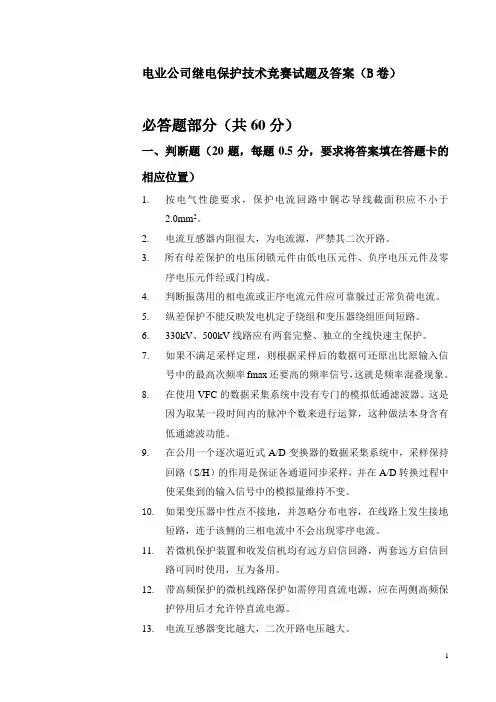

电业公司继电保护技术竞赛试题及答案(B卷)

电业公司继电保护技术竞赛试题及答案（B卷）必答题部分（共60分）一、判断题（20题，每题0.5分，要求将答案填在答题卡的相应位置）1.按电气性能要求，保护电流回路中铜芯导线截面积应不小于2.0mm2。

2.电流互感器内阻很大，为电流源，严禁其二次开路。

3.所有母差保护的电压闭锁元件由低电压元件、负序电压元件及零序电压元件经或门构成。

4.判断振荡用的相电流或正序电流元件应可靠躲过正常负荷电流。

5.纵差保护不能反映发电机定子绕组和变压器绕组匝间短路。

6.330kV、500kV线路应有两套完整、独立的全线快速主保护。

7.如果不满足采样定理，则根据采样后的数据可还原出比原输入信号中的最高次频率fmax还要高的频率信号，这就是频率混叠现象。

8.在使用VFC的数据采集系统中没有专门的模拟低通滤波器。

这是因为取某一段时间内的脉冲个数来进行运算，这种做法本身含有低通滤波功能。

9.在公用一个逐次逼近式A/D变换器的数据采集系统中，采样保持回路（S/H）的作用是保证各通道同步采样，并在A/D转换过程中使采集到的输入信号中的模拟量维持不变。

10.如果变压器中性点不接地，并忽略分布电容，在线路上发生接地短路，连于该侧的三相电流中不会出现零序电流。

11.若微机保护装置和收发信机均有远方启信回路，两套远方启信回路可同时使用，互为备用。

12.带高频保护的微机线路保护如需停用直流电源，应在两侧高频保护停用后才允许停直流电源。

13.电流互感器变比越大，二次开路电压越大。

V V KV 1003100322014. 主保护是满足系统稳定和设备要求、能以最快速度且有选择地切除被保护设备和线路故障的保护。

15. 微机保护的模拟量输入/输出回路使用的辅助交流变换器，其作用仅在于把高电压、大电流转换成小电压信号供模数变换器使用。

16. 除了预定的解列点，不允许保护装置在系统振荡时动作跳闸。

17. 方向阻抗选相元件的唯一缺点是当经过渡电阻短路时可能会拒动。

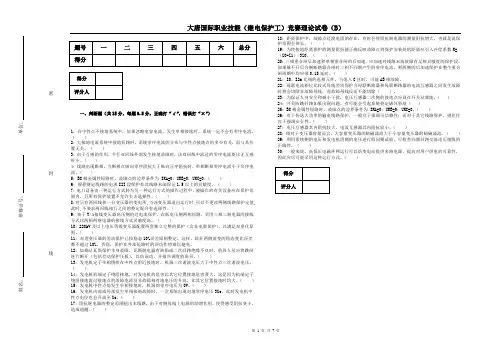

8B能(继电保护工)竞赛理论试卷(B)试题

大唐国际职业技能（继电保护工）竞赛理论试卷（B ）第 1 页共 7 页一、判断题（共15分，每题0.5分，正确打“√”，错误打“×”）1：在中性点不接地系统中，如果忽略电容电流，发生单相接地时，系统一定不会有零序电流。

（） 2：大接地电流系统中接地短路时，系统零序电流的分布与中性点接地点的多少有关，而与其位置无关。

（）3：由于互感的作用，平行双回线外部发生接地故障时，该双回线中流过的零序电流要比无互感时小。

( )4：线路出现断相，当断相点纵向零序阻抗大于纵向正序阻抗时，单相断相零序电流小于负序电流。

( )5：BC 相金属性短路时，故障点的边界条件为 IKA=0；UKB=0；UKC=0。

（）6：规程规定线路的电流III 段保护在其线路末端保证1.5以上的灵敏度。

（） 7：电力设备由一种运行方式转为另一种运行方式的操作过程中，被操作的有关设备应在保护范围内，且所有保护装置不允许失去选择性。

（） 8：对只有两回线和一台变压器的变电所,当该变压器退出运行时,可以不更改两侧线路保护定值,此时,不要求两回线相互之间的整定配合有选择性。

( ) 9：装于Y/ 接线变压器高压侧的过电流保护，在低电压侧两相短路，采用三相三继电器的接线方式比两相两继电器的接线方式灵敏度高。

（）10：220kV 及以上电压等级变压器配置两套独立完整的保护（含非电量保护），以满足双重化原则。

（）11：双卷变压器的差动保护已按稳态10%误差原则整定，这样，除非两侧流变的稳态变比误差都不超过10%，否则，保护在外部短路时的误动作将难以避免。

12：如确认瓦斯保护本身故障，瓦斯继电器有缺陷或二次回路绝缘不良时，值班人员应将跳闸连片断开（包括差动保护压板），以防误动，并报告调度值班员。

（）13：发电机定子单相绕组在中性点附近接地时，机端三次谐波电压大于中性点三次谐波电压。

（）14：发电机机端定子绕组接地，对发电机的危害比其它位置接地危害要大，这是因为机端定子绕组接地流过接地点的故障电流及非故障相对地电压的升高，比其它位置接地时均大。

继电保护专业技能竞赛选拔考试试题汇总附答案六套题

继电保护专业技能竞赛选拔考试试题汇总附答案六套题A、工作班成员B、运行人员C、工作负责人继电保护专业规程考试试卷(A卷)4、现场工作至少应有________参加。

班组: 姓名:A、2人B、适当的人C、两个监护人题号一二三四总分5、现场工作，工作负责人必须经由领导批准的________担任。

分数A、电气人员B、专业人员C、运行设备专责人一、填空题(共20分，每空1分)6、在带电的电流互感器二次回路上工作，严禁将________断开。

1、现场工作至少应有_______参加。

工作负责人必须经由领导批准的专业A、回路的永久接地点B、一次设备C、仪器的接地点人员担任。

工作负责人对工作前的________，现场工作的________、质量、7、在带电的电流互感器二次回路上工作，应采取________的措施。

进度和________________负全部责任。

A、严禁将电流互感器二次侧短路; 2、在现场工作过程中，凡遇到________(如直流系统接地等)或B、严禁将电流互感器二次侧开路; ________________不论与本身工作是否有关，应________，________，待C、严防在电流互感器二次侧触电。

找出原因或确定与本工作无关后，方可继续工作。

8、在带电的电流互感器二次回路上工作，必须有_______监护，使用绝缘3、在进行试验接线前，应了解试验电源的________，配备适当的熔断器，工具，并站在绝缘垫上。

特别要防止总电源越级熔断，，试验用刀闸必须________，禁止从A、专人B、运行人员C、专责人 ____________直接取得试验电源。

在试验接线工作完毕后，必须经9、在带电的电压互感器二次回路上工作，应严格防止电压互感器二次侧___________，方可通电_______。

4、现场工作前，应了解工作地点___________的运行情况，本工作与A、开路B、短路C、向一次侧充电 ________有无直接联系(如________，________等)，与其它班组有无配10、在带电的电压互感器二次侧接临时负载，必须装有专用的_______。

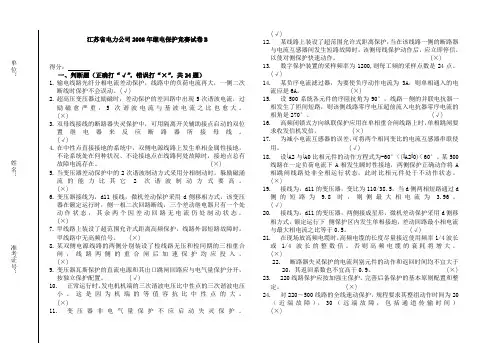

江苏继电保护竞赛试卷-B-200807(答案)

6. 变压器接线为，d11 接线，微机差动保护采用 d 侧移相方式，该变压
侧的短路为 9.8 时，则侧最大相电流为 3.96 。
器在额定运行时，侧一相二次回路断线，三个差动继电器只有一个处
(√)
动作状态，其余两个因差动回路无电流仍处制动状态。
20. 接线为，d11 的变压器，两侧接成星形，微机差动保护采用 d 侧移
(√)
1. 输电线路光纤分相电流差动保护，线路中的负荷电流再大，一侧二次
14. 某负序电流滤过器，为要使负序动作电流为 3A，则单相通入的电
断线时保护不会误动。(√)
流应是 6A。
(×)
2. 超高压变压器过励磁时，差动保护的差回路中出现 5 次谐波电流，过
15. 设 500 系统各元件的序阻抗角为 90°，线路一侧的并联电抗器一
（B）
/3Z1
A、（Z01）/3Z0
B、（Z01）/3Z1
C、（Z01）
6. 电力系统发生振荡时
（A）
A、系统内某点的电流和电压均作往复性摆动，且电流增大时，电压减小；电压增大时，电流减小。
B、系统内某点的电流和电压均作往复性摆动，且电流、电压同时增大和减小。
C、系统内某点的电流和电压均发生突变。 D、产生高次谐波。
江苏省电力公司 2008 年继电保护竞赛试卷 B
(√) 12. 某线路上装设了超范围允许式距离保护，当在该线路一侧的断路器
与电流互感器间发生短路故障时，该侧母线保护动作后，应立即停信，
单位
得分：
：
一、判断题（正确打“√”，错误打“×”，共 24 题）
以使对侧保护快速动作。
(×)
13. 数字保护装置的采样频率为 1200,则每工频的采样点数是 24 点。

继电保护供电(B卷)答案

2004年全国继电保护竞赛供电组（B 卷）测试题答案注意事项：1．答卷前将装订线左边的项目填写清楚。

2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3．本份试卷共 5 道大题，满分 100 分，考试时间 120 分钟。

一、判断题(正确的请在括号内打"√",错误的打"×",每题0.5分,共40题) 1. 按电气性能要求，保护电流回路中铜芯导线截面积应不小于 2.0mm 2。

（×） 2. 判断振荡用的相电流或正序电流元件应可靠躲过正常负荷电流。

（√） 3. 完全纵差保护不能反映发电机定子绕组和变压器绕组匝间短路。

（×） 4. 如果不满足采样定理，则根据采样后的数据可还原出比原输入信号中的最高次频率fmax 还要高的频率信号，这就是频率混叠现象。

（×） 5. 在公用一个逐次逼近式A/D 变换器的数据采集系统中，采样保持回路（S/H ）的作用是保证各通道同步采样，并在A/D 转换过程中使采集到的输入信号中的模拟量维持不变。

（√） 6. ?如果变压器中性点不接地，并忽略分布电容，在线路上发生接地短路，连于该侧的三相电流中不会出现零序电流。

（√） 7. 若微机保护装置和收发信机均有远方启信回路，两套远方启信回路可同时使用，互为备用。

(×) 8. 闭锁式线路纵联保护如需停用直流电源，应在两侧纵联保护停用后才允许停直流电源。

(√) 9. 在一定的负荷电流下，电流互感器变比越大，二次开路电压越高。

(√) 10. 主保护是满足系统稳定和设备要求、能以最快速度且有选择地切除被保护设备和线路故障的保护。

(√) 11. 微机保护的模拟量输入/输出回路使用的辅助交流变换器，其作用仅在于把高电压、大电流转换成小电压信号供模数变换器使用。

(×) 12. 失灵保护是当主保护或断路器拒动时用来切除故障的保护。

( 13. 在高频电路中某测试点的电压U X 和标准比较电压U 0=0.775V 之比取常用对数的10倍，称为该点的电压绝对电平。

继电保护技术竞赛试题(附答案)

继电保护技术竞赛试题（附答案）一、单项选择题（每题2分，共20分）1. 以下哪一项不是继电保护的基本功能？A. 检测故障B. 判断故障C. 隔离故障D. 切除故障答案：B2. 以下哪种保护装置不属于按功能分类的继电保护？A. 电流保护B. 差动保护C. 距离保护D. 断路器答案：D3. 以下哪种保护装置属于按工作原理分类的继电保护？A. 过电流保护B. 差动保护C. 距离保护D. 断路器答案：B4. 以下哪种保护装置属于按用途分类的继电保护？A. 过电流保护B. 差动保护C. 距离保护D. 断路器答案：A5. 以下哪种保护装置属于按反应量分类的继电保护？A. 过电流保护B. 差动保护C. 距离保护D. 断路器答案：A6. 以下哪种保护装置属于按动作时间分类的继电保护？A. 过电流保护B. 差动保护C. 距离保护D. 断路器答案：A7. 以下哪种保护装置属于按动作性质分类的继电保护？A. 过电流保护B. 差动保护C. 距离保护D. 断路器答案：A8. 以下哪种保护装置属于按装置形式分类的继电保护？A. 过电流保护B. 差动保护C. 距离保护D. 断路器答案：A9. 以下哪种保护装置属于按安装地点分类的继电保护？A. 过电流保护B. 差动保护C. 距离保护D. 断路器答案：A10. 以下哪种保护装置属于按接线方式分类的继电保护？A. 过电流保护B. 差动保护C. 距离保护D. 断路器答案：B二、多项选择题（每题3分，共15分）11. 继电保护的主要功能包括哪些？A. 检测故障B. 判断故障C. 隔离故障D. 切除故障E. 报警答案：ABCD12. 按功能分类的继电保护主要包括哪些？A. 电流保护B. 差动保护C. 距离保护D. 断路器E. 过电流保护答案：ABC13. 按工作原理分类的继电保护主要包括哪些？A. 过电流保护B. 差动保护C. 距离保护D. 断路器E. 电流保护答案：B14. 按用途分类的继电保护主要包括哪些？A. 过电流保护B. 差动保护C. 距离保护D. 断路器E. 电流保护答案：A15. 按反应量分类的继电保护主要包括哪些？A. 过电流保护B. 差动保护C. 距离保护D. 断路器E. 电流保护答案：A三、判断题（每题2分，共10分）16. 继电保护的主要功能是判断故障。

继电保护B卷

姓名工号得分密封线王滩发电公司继电保护专业试卷一、选择题:（每题1分，共30分）1、谐波制动的变压器纵差保护中设置差动速断元件的主要原因是( )。

A、为了提高差动保护的动作速度；B、为了防止在区内故障较高的短路水平时,由于电流互感器的饱和产生高次谐波量增加,导致差动元件拒动；C、保护设置的双重化,互为备用。

2、大型发电机变压器组非全相运行保护的构成( )。

A、主要由灵敏的负序或零序电流元件与非全相判别回路构成；B、由灵敏的相电流元件与非全相判别回路构成；C、由灵敏的负序或零序电压元件与非全相判别回路构成。

3、汽轮发电机完全失磁以后，在失步以前，将出现( )的情况。

A、发电机有功功率基本不变，从系统吸引无功功率，使机端电压下降，定子电流增大。

失磁前送有功功率越多，失磁后电流增大越多；B、发电机无功功率维持不变，有功功率减少，定子电流减少；C、发电机有功功率基本不变，定子电压升高，定子电流减小。

4、所谓母线充电保护是指( )。

A、母线故障的后备保护；B、利用母线上任一断路器给母线充电时的保护；C、利用母联断路器给另一母线充电时的保护。

5、电动机电流保护电流互感器采用差接法接线，则电流的接线系数为( )。

A、1；B、；C、2。

6、对于集成电路型、微机型保护，为增加其抗干扰能力( )。

A、交流电源来线必须经抗干扰处理，直流电源来线可不经抗干扰处理；B、直流电源来线必须经抗干扰处理，交流电源来线可不经抗干扰处理；C、交、直流电源来线必须经抗干扰处理。

7、继电保护要求，电流互感器的一次电流等于最大短路电流时，其变比误差不大于( )。

A、2%；B、5%；C、10%。

8、在操作回路中，应按正常最大负荷下至各设备的电压降不得超过其额定电压的( )进行校核。

A、5%；B、7%；C、10%。

9、纵联保护电力载波高频通道用( )方式来传递被保护线路侧的比较信号。

A、微波通道；B、相-地高频通道；C、电话线路。

10、电抗变压器在空载情况下，二次电压与一次电流的相位关系是( )。

继电保护模拟试卷

继电保护模拟试卷（B）一、概述单项选择题1. 主保护或断路器拒动时，用来切出故障的保护是（）。

A. 辅助保护B. 异常运行保护C. 后备保护D. 失灵保护2. 系统在（）下出现负序电流。

A. 正常时B. 三相对称短路时C. 两相短路或单相接地时3. 时间继电器在继电保护装置中的作用是（）。

A.计算动作时B.建立动作延时C.计算保护停电时间D.计算断路器停电时间4. 电力线路发生故障时，本线路继保护的反应能力。

称为继电保护的（）。

A. 选择性B. 灵敏性C. 可靠性D. 快速性5. 主保护拒动时，用来切除故障的保护是（）。

A. 后备保护B. 辅助保护C. 异常运行保护D. 差动保护6. 继电保护装置是由（）组成的。

A. 二次回路各元件B. 测量元件、逻辑元件、执行元件C. 包括各种继电器、仪表回路D. 仪表回路7. 电流互感器的误差是（）产生的。

A. 一次电流B. 二次电流C. 励磁电流D. 短路电流8. 运行中的电流互感器，当一次电流在未超过额定值1.2倍时，电流增大，误差（）。

A. 不变B. 增大C. 变化不明显D. 减小9. 当中性点不接地系统发生单相接地故障时，开口三角电压为（）。

A. 180VB. 100VC. 300VD. 300/√3V10.在Y0，d11组别变压器d侧发生AB两相短路时，Y侧（）相电流最大（不考虑负荷电流）。

A. AB. BC. CD. 一样大11.在输电线路中装设两相三继电器接线的电流保护，其电流继电器的动作电流整定值为6A，电流互感器变比为400/5，若A相电流互感器二次绕组极性接反，线路正常运行三相负荷电流为300A时，电流保护（）。

A 保护不动作 B. 接入A相的电流继电器误动作C.接入C相的电流继电器动作D. 接入N线的电流继电器误动作12.电压互感器低压侧一相电压为零，两相不变，线电压两个降低，一个不变，说明（）。

A. 低压侧两相熔断器断B. 低压侧一相铅丝断C. 高压侧一相铅丝断D. 高压侧两相铅丝断13.双侧电源的输电线路发生不对称故障时，短路电流中各序分量受两侧电动势相关影响的是（）。

继电保护供电(B卷)答案

2004年全国继电保护竞赛供电组（B 卷）测试题答案注意事项：1．答卷前将装订线左边的项目填写清楚。

2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3．本份试卷共 5 道大题，满分 100 分，考试时间 120 分钟。

一、判断题(正确的请在括号内打"√",错误的打"×",每题0.5分,共40题) 1. 按电气性能要求，保护电流回路中铜芯导线截面积应不小于 2.0mm 2。

（×） 2. 判断振荡用的相电流或正序电流元件应可靠躲过正常负荷电流。

（√） 3. 完全纵差保护不能反映发电机定子绕组和变压器绕组匝间短路。

（×） 4. 如果不满足采样定理，则根据采样后的数据可还原出比原输入信号中的最高次频率fmax 还要高的频率信号，这就是频率混叠现象。

（√） 6. ?如果变压器中性点不接地，并忽略分布电容，在线路上发生接地短路，连于该侧的三相电流中不会出现零序电流。

（√） 7. 若微机保护装置和收发信机均有远方启信回路，两套远方启信回路可同时使用，互为备用。

(×) 8. 闭锁式线路纵联保护如需停用直流电源，应在两侧纵联保护停用后才允许停直流电源。

(√) 9. 在一定的负荷电流下，电流互感器变比越大，二次开路电压越高。

(√) 10. 主保护是满足系统稳定和设备要求、能以最快速度且有选择地切除被保护设备和线路故障的保护。

(√) 11. 微机保护的模拟量输入/输出回路使用的辅助交流变换器，其作用仅在于把高电压、大电流转换成小电压信号供模数变换器使用。

(×) 12. 失灵保护是当主保护或断路器拒动时用来切除故障的保护。

( 13. 在高频电路中某测试点的电压U X 和标准比较电压U 0=0.775V 之比取常用对数的10倍，称为该点的电压绝对电平。

技能运动会电力行业继电保护技能竞赛题库(含各题型)

技能运动会电力行业继电保护技能竞赛题库（含各题型）一、单选题1.发电机出口发生三相短路时的输出功率为()。

A、额定功率B、功率极限C、零答案：C2.变压器励磁涌流的衰减时间为()。

A、1.5-2SB、0.5-1SC、3-4SD、4.5-5S答案：B3.Y/△-11接线的变压器△侧发生两相短路时,Y侧有一相电流比另外两相电流大,该相是()。

A、同名故障相中的超前相B、同名故障相中的滞后相C、同名的非故障相答案：B4.下列不属于补充检验内容的是()。

A、检修或更换一次设备后检验B、事故后检验C、利用装置进行断路器跳、合闸试验D、运行中发现异常情况后的检验答案：C5.分相操作的断路器拒动考虑的原则是()。

A、.单相拒动B、两相拒动C、三相拒动D、都要考虑答案：A6.按“继电保护检验条例”,对于超高压的电网保护,直接作用于断路器跳闸的中间继电器,其动作时间应小于()。

A、10ms;B、15ms;C、5ms;D、20ms。

答案：A7.系统发生振荡时,()可能发生误动作。

A、电流差动保护B、零序电流保护C、电流速断保护D、暂态方向保护答案：C8.线路分相电流差动保护,采用光纤直链通道时,其通道单向传输时延应()ms。

A、应不大于15msB、应不大于12msC、应不大于10msD、应不大于5ms答案：D9.发电机励磁回路发生一点接地后,如不及时安排检修,允许带病短时运行,若投入两点接地保护装置,此时应把横差保护()A、投入延时B、投入瞬时C、退出答案：A10.用于超高压电网的保护直接作用于断路器跳闸的中间继电器,其动作时间应小于()。

A、10msB、15msC、20ms答案：A11.在中性点不接地系统中,电压互感器的变比为,互感器一次端子发生单相金属性接地故障时,第三绕组(开口三角)的电压为()。

A、100V;B、100V/;C、300V;D、100V。

答案：A12.为防止由瓦斯保护起动的中间继电器在直流电源正极接地时误动,应()。

继电保护竞赛试卷B

江苏省电力行业<<继电保护>>技能竞赛理论试卷 B卷注意事项：1．答卷前将装订线左边的项目填写清楚。

2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3．本份试卷共 4 道大题，满分 100 分，考试时间 150 分钟。

1、选择题(请将正确答案的代号填入括号内,每题1分,共30题)1、按照对称分量法，C相的正序分量可按F C1可按（）式计算。

（αj120°）A、F C1=(αF A+α2F B+ F C)/3B、F C1=(α2F A+ F B+αF C)/3C、F C1=( F A+α2F B+αF C)/32、继电保护试验用仪器的精度及测量二次回路绝缘表计的电压等级应为（）。

A、1级及1000VB、0.5级及1000VC、3级及500V3、在50Hz系统中，如果采样频率fs=1200Hz，则每个工频周期采样（A）。

A、24次B、20次C、12次4、如果系统振荡时阻抗继电器会误动，该继电器的动作行为是在每一个振荡周期中（）。

A、动作返回一次B、动作返回两次C、多次动作返回5、如果对短路点的正、负、零序综合电抗为X1Σ、X2Σ、X0Σ，则两相接地短路时的复合序网图是在正序序网图中的短路点K1和中性点H1间串入如（）式表达的附加阻抗。

A、X2Σ+X0ΣB、X2ΣC、X2Σ//X0Σ6、小接地电流系统中发生单相接地，不计及电容电流影响时（）。

A、故障点离母线越近，母线TV开口三角电压越高B、故障点离母线越远，母线TV开口三角电压越高C、母线TV开口三角电压与故障点远近无关7、变压器纵差保护中设置差动速断电流元件的主要原因是（）。

A、提高差动保护的动作灵敏度B、区内发生严重故障时，能快速可靠动作切除故障C、差动保护配置的双重化8、两只装于同一相，且变比相同、容量相等的套管型电流互感器，在二次绕组串联使用时（）。

A、容量和变比都增大一倍B、变比增大一倍，容量不变　C、变比不变，容量增大一倍9、如果阻抗整定值及灵敏角相同，下述阻抗继电器特性，区内故障允许过渡电阻能力最强的是（）。

江苏继电保护竞赛试卷-B-200807_答案_ 江苏继电保护竞赛试卷-B-200807_答案_

4. 某超高压线路上装设了超范围闭锁式方向纵联保护，其中采用了跳闸位置停信措施，其作
用是：
（B）
A、故障发生在断路器和电流互感器之间时，可使对侧保护快速动作跳闸； B、本侧 I 段范围内发生短路故障时，可使对侧保护快速动作跳闸； C、手合到故障线路时，可使对侧保护快速动作跳闸。
5. 接地距离保护中的零序系数 K 为
（C）
14. 220KV 及以上电压等级的联络线，在线路上发生单相高阻接地故障时
A、应能正确选相并动作跳闸； B、由于对系统影响较小，可以不要求选相跳闸，但要能延时三跳
（A）
15. 500KV 三相并联电抗器的中性点经小电抗器接地，其主要目的是为
A、减小单相接地故障时潜供电流，加快熄弧； B、降低线路接地故障时的零序电流； C、防止并联电抗器过负荷。
(BDE)
出现；
A、励磁涌流总会在三相电流中出现； B、励磁涌流在三相电流中至少在两相中出现； C、励磁涌流在三相电流中可在一相电流中出现，也可在两相电流中出现，也可在三相电流中
D、励磁涌流与变压器铁芯结构有关，不同铁芯结构的励磁涌流是不同的； E、励磁涌流与变压器接线方式有关。
32. 高、中、低侧电压分别为 220KV、110KV、35KV 的自耦变压器，接线为 YN，yn,d，高压侧与
12. 如果阻抗整定值及灵敏角相同，下述阻抗继电器特性，区内故障允许过渡电阻能力最强的
是。
（D）
A、透镜型特性阻抗继电器 B、全阻抗特性继电器 C、方向圆特性阻抗继电器 D、四边形特性阻抗继电器
13. 在小电流接地系统中，发生单相接地时，母线电压互感器开口三角电压为。
A、故障点距母线越近，电压越高 B、故障点距母线越近，电压越低 C、不管距离远近，基本上电压一样高
