电力系统继电保护试题以与答案
电力系统继电保护试题库 (全20套试卷答案)
一、填空题（每小题 1 分，共 20 分） 1、选择性 2、金属性 3、最大最小 4、0.9 5、使启动电流躲过最大不平衡电流 6、可靠地动作 7、震荡中心 8、高 9、纵联差动保护 10、零序阻抗 11、返回 12、电流 13、电流 14、线路 15、容性电流 16、80%~85% 17、最小负荷阻抗 18、间断的 19、不 20、幅值 二、选择题（每小题 2 分，共 20 分） 1、B 2、B 3、A 4、B 5、B 6、C 7、A 8、A 9、B 10、B 三、判断题（每小题 2 分，共 10 分） 1、√ 2、× 3、√ 4、√ 5、√ 四、名词解释与简答（每小题 5 分，共 20 分） 1.速动性：指尽可能快地切除故障，以减少设备及用户在大短路电流、电压下运行的时间， 降低设备的损坏程度，提高电力系统并列运行的稳定性。 2. 比率制动特性 答： 在继电保护的差动保护中， 简单说就是使差动电流定值随制动电流的增大而成某一比率 的提高。使制动电流在不平衡电流较大的外部故障时有制动作用。而在内部故障时，制动作 用最小 3.什么是重合闸前加速保护？ 答：所谓前加速就是当线路第一次故障时，靠近电源端保护无选择性动作，然后进行重 合。如果重合于永久性故障上，则在断路器合闸后，再有选择性的切除故障。 采用前加速的优点是：能够快速地切除瞬时性故障；可能使瞬时性故障来不及发展成 永久性故障，从而提高重合闸的成功率；能保证发电厂和重要变电所的母线电压在 0.6~0.7 倍额定电压以上，从而保证厂用电和重要用户的电能质量；使用设备少，只需装设一套重合 闸装置，简单、经济。 前加速度的缺点是:断路器工作条件恶劣，动作次数较多；重合于永久性故障上时，故 障切除的时间可能较长； 如果靠近电源侧的重合闸装置或断路器拒绝合闸， 则将扩大停电的 范围。甚至在最末一级线路上故障时，都会使连接在这条线路上的所有用户停电。 前加速保护主要用于 35kV 以下由发电厂或重要变电所引出的直配线路上， 以便快速切 除故障，保证母线电压。
电力系统继电保护试题94205

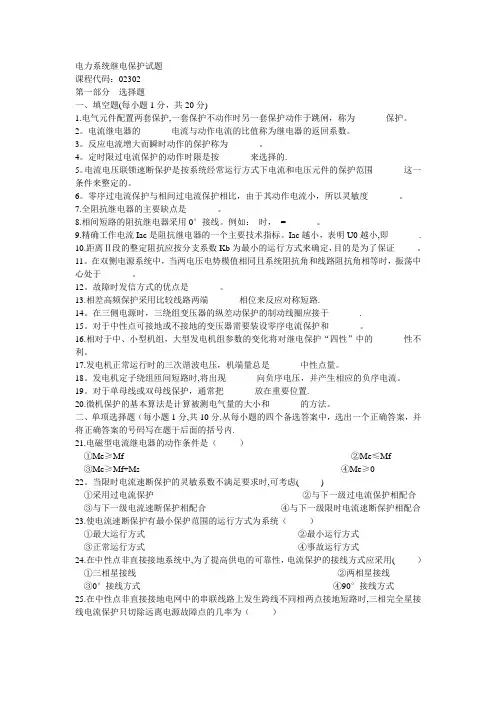

电力系统继电保护试题课程代码：02302第一部分选择题一、填空题(每小题1分，共20分)1.电气元件配置两套保护,一套保护不动作时另一套保护动作于跳闸，称为_______保护。
2。
电流继电器的_______电流与动作电流的比值称为继电器的返回系数。
3。
反应电流增大而瞬时动作的保护称为_______。
4。
定时限过电流保护的动作时限是按_______来选择的.5。
电流电压联锁速断保护是按系统经常运行方式下电流和电压元件的保护范围_______这一条件来整定的。
6。
零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度_______。
7.全阻抗继电器的主要缺点是_______。
8.相间短路的阻抗继电器采用0°接线。
例如：时，=_______。
9.精确工作电流Iac是阻抗继电器的一个主要技术指标。
Iac越小，表明U0越小,即_______.10.距离Ⅱ段的整定阻抗应按分支系数Kb为最小的运行方式来确定，目的是为了保证_____。
11。
在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于_______。
12。
故障时发信方式的优点是_______。
13.相差高频保护采用比较线路两端_______相位来反应对称短路.14。
在三侧电源时，三绕组变压器的纵差动保护的制动线圈应接于_______.15。
对于中性点可接地或不接地的变压器需要装设零序电流保护和_______。
16.相对于中、小型机组，大型发电机组参数的变化将对继电保护“四性”中的_______性不利。
17.发电机正常运行时的三次谐波电压，机端量总是_______中性点量。
18。
发电机定子绕组匝间短路时,将出现_______向负序电压，并产生相应的负序电流。
19。
对于单母线或双母线保护，通常把_______放在重要位置.20.微机保护的基本算法是计算被测电气量的大小和_______的方法。
二、单项选择题（每小题1分,共10分.从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内.21.电磁型电流继电器的动作条件是（）①Me≥Mf ②Me≤Mf③Me≥Mf+Ms ④Me≥022。
电力系统继电保护习题及答案

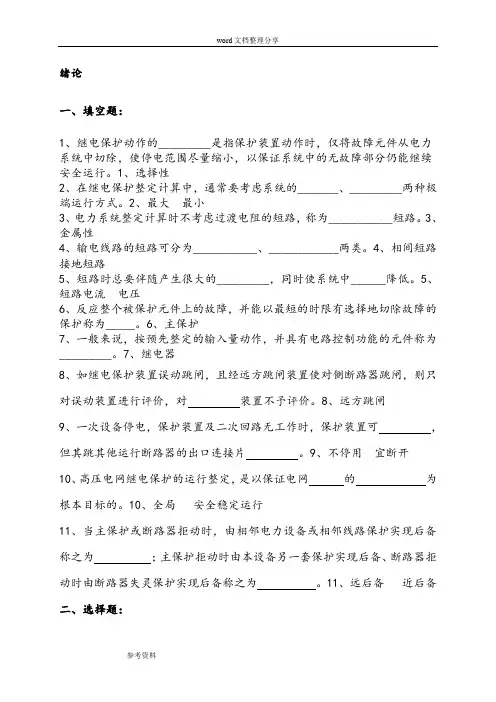

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。
2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。
3、金属性4、输电线路的短路可分为___________、____________两类。
4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。
5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。
6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。
7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。
8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。
9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。
10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。
11、远后备近后备二、选择题：1、继电保护装置是由______组成的。
(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。
1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。
(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。
2、B3、继电器按其结构形式分类，目前主要有______。
(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。
大学考试试卷《电力系统继电保护》及参考答案.docx
电力系统继电保护一、判断题（本大题共60分，共15小题，每小题4分）1.继电保护属于二次系统2.当系统正常运行时继电保护不工作3.为纠正断路器误跳闸，采用检无压、检同期重合闸方式时，线路两侧重合闸同时投检同期，而一侧投检无压。
4.发电机失磁后立刻与系统失去同步，从系统中吸收大量无功，机端电压下降。
5.继电保护装置应首先满足选择性和灵敏性，其次是速动性和可靠性的要求。
6.无时限电流速断保护不能够保护线路的全长。
7.断路器、隔离开关和连接导线不是被保护元件。
8.系统等值阻抗最小时，其中所有的保护处于最大方式。
9.考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。
10.速动性要求继电保护在任何情况下不带延时地瞬时切除故障。
11.继电保护的灵敏系数是固定不变的。
12.继电保护在相邻元件发生短路时动作于跳闸就是非选择性动作。
13.过渡电阻视条件可能使距离保护失去方向性，也可能使保护范围缩短，还可能使其误动或拒动。
14.继电保护的基本任务之一是保证系统稳定运行。
15.不正常运行状态时继电保护不会动作于跳闸。
二、填空题（本大题共40分，共10小题，每小题4分）1.现在电力系统中通常采用类型的继电保护装置。
2.继电保护装置的输出触点分为和两种类型。
3.一般情况下线路的无时限电流速断保护整定原则：。
4.反应测量点电压与电流矢量比的保护称为保护。
5.在最大运行方式下，相邻下一级线路短路时，电压、电流联锁速断保护的继电器可能启动，而继电器通常不会启动。
6.继电保护系统由、、以及相应的二次回路接线构成。
7.零序功率方向继电器的电压输入量是3序，则电流输入量为。
8.整定阻抗一样时三种圆特性阻抗继电器受过渡电阻影响最小的是。
9.定时限保护的动作时间是 ,而反时限的动作时间与短路电流大小成10.运行中的电压互感器二次回路不能够［blank］、电流互感器二次回路不能够［blank］。
答案:一、判断题（60分，共15题，每小题4分）1.V2. X3. V4. X5. X6. X7. X8. X9. V 10. X 11. X12. X 13. V 14. X 15. X二、填空题（40分，共10题，每小题4分）参考答案：数字（或微机）解题方案：我国在20世纪80年代普遍采用微机继电保护装置。
继电保护试题库含答案
继电保护试题库含答案一、单选题（共50题，每题1分，共50分）1、高频保护采用相-地制高频通道主要是因为(____)。
A、相-地制通道衰耗小B、相-地制通道衰耗大C、减少对通信的干扰D、所需的加工设备少，比较经济正确答案：D2、对电力系统的稳定性干扰最严重的一般是(____)。
A、投切大型空载变压器B、发生单相接地C、发生三相短路故障D、发生二相接地短路正确答案：C3、纵差保护的最小动作电流应大于变压器(____)。
A、额定负载时的不平衡电流B、初始励磁涌流C、基准侧额定电流D、三相短路时的最大不平衡差流正确答案：A4、装有三段式电流保护的线路，当线路末端短路时，一般由（）动作切除故障。
A、瞬时电流速断保护与定时限过电流保护两者B、瞬时电流速断保护C、限时电流速断保护D、定时限过电流保护正确答案：C5、当变压器发生过励磁时属于(____)状态。
A、正常运行B、区内故障C、不正常运行D、区外故障正确答案：C6、下列哪种通道在纵联保护中应用最为广泛(____)。
A、电力线载波通道B、导引线通道C、光纤通道D、微波通道正确答案：A7、纵联保护电力载波高频通道用(____)方式来传送被保护线路两侧的比较信号。
A、相—地高频通道B、电话线路C、微波通道D、卫星传输正确答案：A8、电流保护的接线方式是指保护中的(____)与电流互感器之间的连接方式。
A、瓦斯继电器B、电压继电器C、电压互感器D、电流继电器正确答案：D9、我国电力系统中性点接地方式主要有(____)三种。
A、直接接地方式、经消弧线圈接地方式和不接地方式B、直接接地方式、经消弧线圈接地方式和经大电抗器接地方式C、直接接地方式、经消弧线圈接地方式和经大电抗器接地方式正确答案：A10、考虑分支电流的影响，在整定距离保护Il段的动作阻抗时，分支系数应(____)。
A、取经常运行的值B、取可能的最小值C、取为0D、取可能的最大值正确答案：D11、用来界定保护范围的阻抗我们称之为(____)。
(完整版)电力系统继电保护习题参考答案
第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。
2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。
事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。
相间故障无零序分量。
对称故障只有正序分量。
3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。
在远处实现对相邻元件的后备保护，称为远后备保护。
4、简述继电保护的基本原理和构成方式。
答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。
构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。
6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
继电保护测试题(含答案)
继电保护测试题（含答案）一、单选题（共50题，每题1分，共50分）1、在(____)发生单相接地时，由于故障点电流很小，且线电压仍保持对称，对负荷供电没有影响，可允许再继续运行1-2小时。
A、中性点直接接地系统B、中性点非直接接地系统C、中性点经消弧线圈接地D、中性点经阻抗接地正确答案：B2、电流互感器将一次额定电流变换为二次额定电流5A和(____)A。
A、1$;2B、3C、4正确答案：A3、两只装于同一相，且变比相同、容量相等的套管型电流互感器，在二次绕组串联使用时(____)。
A、变比不变，容量增加一倍B、变比增加一倍，容量不变C、变比、容量都不变D、容量和变比都增加一倍正确答案：A4、变压器励磁涌流含有大量高次谐波，其中以(____)谐波为主。
A、二次B、五次C、七次D、三次正确答案：A5、相间方向过流保护的按相起动接线方式是将(____)。
A、非同名相电流元件触点和方向元件触点串联后再并联B、各相功率方向继电器的触点和各相的电流元件触点分别并联后再串联C、各相的电流元件触点并联后，再串入各功率方向继电器触点D、同名相的电流和功率方向继电器的触点串联后再并联正确答案：D6、系统短路时电流、电压是突变的，而系统振荡时电流、电压的变化是(____)。
A、缓慢的且与振荡周期有关B、与三相短路一样快速变化C、缓慢的D、快速的且与振荡周期有关正确答案：A7、电流I段保护的灵敏度通常用保护范围来衡量，其保护范围越长表明保护越(____)。
A、可靠B、不可靠C、不灵敏D、灵敏正确答案：D8、变压器油箱内故障时，除了变压器各侧(____)、电压电气量发生变化外，油箱内的非电气量也发生变化。
A、温度B、电流C、气D、油正确答案：B9、电抗互感器的作用是什么(____)。
A、一次电流转换成二次电流B、一次电流转换成二次电压C、一次模拟量转换成二次数字量D、一次电压转换成二次电压正确答案：B10、系统频率上升将使原动机发出的有功功率(____)。
电力系统继电保护试题3及参考答案
电力系统继电保护试题3及参考答案一、(本题每小题2分，满分20分)1．是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。
答：继电保护装置2．无论继电器的动作或返回，继电器都动作明确干脆，不可能停留在某一个中间位置，以保证其动作确切可靠，此特性称为。
答：继电特性3．零序功率方向元件无电压死区，因为故障点零序电压最高，短路点越靠近保护安装处，保护感受到的零序电压。
答：越大4．按90o接线的功率方向继电器，若I J=-Ic，则U J应为。
答：U J =U BA5．如果方向阻抗继电器的最大灵敏角是ϕlm，负荷阻抗角是ϕf，则采用方向阻抗继电器的灵敏系数比采用全阻抗继电器的灵敏系数可提高倍。
答：1/cos(ϕlm-ϕf)6．长距离输电线路上故障，当相差高频保护一端高频信号相位差大于动作角时，该侧保护将拒动，此时可使先动作侧发信机停信，则拒动侧保护随后动作跳闸，称之为。
答：相继动作。
8．在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于。
答：Z∑/2处9．相差高频保护采用比较线路两端相位来反应不对称短路。
答：负序电流7．速饱和变流器不能减小不平衡电流，只能减小对变压器差动保护的影响。
答：不平衡电流10.发电机失磁后机端测量阻抗的变化规律是：失磁后、失步前，机端测量阻抗随Q的减少，由I象限进入IV象限；在ϕ= 900的临界失步点，等有功圆与相交；越过临界失步点后，机端测量阻抗进入失步运行区并最终稳定于– jXd 与– jXd’之间。
答：等无功圆二、(本题满分15分)如图所示，在110KV 输电线路中，单位线路长度的阻抗为:X1=0.4(Ω/km), 可靠系数Kk’=1.25；系统阻抗为:Zs.max=6Ω, Zs.min=4Ω。
1. 计算：线路AB 的电流速断保护一次动作值与电流速断保护最小保护范围。
2．比较不完全星形接线两继电器方式与三继电器方式过电流保护的差别。
继电保护练习题库+答案
继电保护练习题库+答案一、单选题（共30题，每题1分，共30分）1、应急救援队伍根据救援命令参加生产安全事故应急救援所耗费用,由( )承担。
A、被救人员B、事故责任单位C、政府正确答案：B2、限时电流速断保护灵敏度校验条件为以本线路两相短路时流过保护的( )进行校验。
A、任意电流B、最小短路电流C、最大短路电流正确答案：B3、应急管理本质上是预防管理,功夫在平时,基础在预防。
习近平总书记反复强调“两个坚持、三个转变”,其核心就是 ( )A、坚持加强风险防范化解各种风险危害B、坚持源头,关口前移C、以上都对正确答案：C4、对于具有较高接地电流水平的电动机采用零序电流保护,一般三相均装有电流互感器,由( )取得零序电流。
A、三相电流之差B、三相电流之和C、三相电流之积D、三相电流之比正确答案：B5、电流互感器常用的接线方式有( )、两相不完全星形接线、两相电流差接线等。
A、两相完全星形接线B、三相不完全星形接线C、三相完全星形接线正确答案：C6、电力系统正常运行时仅有( )。
A、负序分量B、正序分量C、零序分量正确答案：B7、变电站的主要调压手段是调节有载调压变压器分接头位置和( )。
A、低频减负荷B、采用自动重合闸装置C、采用备用电源自投装置D、控制无功功率补尝电容器正确答案：D8、自动重合闸实质上是通过将非正常跳开的断路器试探性合闸,实现线路上发生( )故障时自动恢复运行。
A、瞬时性故障转换为永久性B、瞬时性C、永久性正确答案：B9、在死亡边缘的患者,基础生命支持(BLS)的初期黄金时刻是 ()分钟。
A、1 分钟B、4 分钟C、8 分钟以上正确答案：B10、在电力系统事故情况下,可能出现较大的( )缺额造成电力系统频率较大幅度下降。
A、无功功率B、视在功率C、有功功率正确答案：C11、三段式电流保护中( )构成线路的后备保护。
A、定时限过电流保护B、瞬时电流速断保护C、限时电流速断保护正确答案：A12、电力系统中联系发电厂与用户的中间环节称为( )。
电力系统继电保护答案
电力系统继电保护复习题（带答案）一、名词解释。
1.P2异常运行状态：电力系统的正常工作遭到破坏但还未形成故障，可继续运行一段时间的这种情况，称为异常运行状态。
2.P2事故：事故是指出现人员伤亡、设备损坏、电能质量下降到不能允许的程度、对用户少供电或停止供电的这些情况。
3.P4主保护：主保护是指当被保护设备故障时，用于快速切除故障的保护。
4. P13电流互感器上标有“5P10”，它表示什么意思？答：5P10：表示电流互感器的复合误差为5%，准确限值系数为10,。
5.P35无时限电流速断保护：对于反应电流的增大而瞬时动作的保护，称为无时限电流速断保护。
6. P36最大运行方式：当等值系统采用某种运行方式，使得发生故障时通过该保护装置的短路电流为最大，此时的运行方式称为系统最大运行方式。
7.P36 最小运行方式：当等值系统采用某种运行方式，使得发生故障时通过该保护装置的短路电流为最小，此时的运行方式称为系统最效运行方式。
8.P39限时速断保护：当被保护线路末端附近短路时，可增加一套带时限的电流速断保护，用以切除无时限电流速断保护范围以外的短路故障，并作为无时限电流速断保护的后备保护，这种带时限的电流速断保护称为限时电流速断保护。
9.P429阶梯时限特性：各保护的动作时限是距电源越远动作时限越小，越靠近电源动作时限越长，好像一个阶梯，故称为阶梯时限特性。
10.P61功率方向继电器的接线方式：功率方向继电器的接线方式是指它与电流互感器及电压互感器的二次绕组之间的连接方式，即Im和Um应该采用什么电流和电压的问题。
11.P88单相式阻抗继电器：单相式阻抗继电器是指只输入一个电压Um（相电压或相间电压）、一个电流Im（相电流或电流差）的阻抗继电器。
12.P94阻抗继电器的接线方式：阻抗继电器的接线方式是指阻抗继电器接入电网电压和电流的方式。
13.P127比率制动特性：比率制动特性是指差动元件动作电流随外部短路电流的增大而自动增大，而且动作电流的增大比最大不平衡电流的增大还要快。
继电保护原理 试题与答案
继电保护原理试题与答案一、选择题1. 下列哪种继电保护原理适用于检测电流差异来判断故障的类型？A. 电压继电保护B. 电流继电保护C. 频率继电保护D. 相位继电保护答案：B. 电流继电保护2. 继电保护系统中常用的基本元件是？A. CT和PTB. 电容器C. 变压器D. 电阻器答案：A. CT和PT3. 以下哪个继电保护设备适用于检测电力系统中的过电流？A. 超速保护器B. 电流继电器C. 距离保护装置D. 电压继电器答案：B. 电流继电器二、填空题1. 继电保护是电力系统中的一种_____。
答案：安全措施2. 继电保护系统通过检测电流、电压等参数，判断电力系统是否发生_____。
答案：故障3. 继电保护系统中常用的基本元件中，CT是用来测量_____的，PT 是用来测量_____的。
答案：电流，电压三、简答题1. 简要介绍继电保护原理及其作用。
继电保护原理是利用继电器的工作原理，通过监测电流、电压、频率、相位等参数，判断电力系统是否发生故障，并及时采取相应的措施，保护电力系统的安全运行。
它起到了预防事故的效果，能够在发生故障时迅速切断故障区域，保护电力设备和人员的安全。
2. 请简单描述电流继电保护的原理和应用场景。
电流继电保护原理是通过监测电力系统中的电流大小，判断是否存在过电流情况，从而触发相关的保护装置。
电流继电保护适用于变电站、发电厂、配电网等电力系统中的各种设备，如变压器、电缆、发电机等，用于检测短路、过载等故障情况，及时切断电路，保护设备免受损害。
四、应用题某个变电站发生了一次短路故障，需设计一套可靠的继电保护系统以确保电力系统运行安全。
请根据故障情况回答以下问题：1. 你认为在这种情况下，应该选择哪种继电保护原理来检测故障？答案：应选择电流继电保护原理来检测故障。
2. 在继电保护系统中，你会选择哪些基本元件来进行故障检测？答案：我会选择CT来测量电流，PT来测量电压。
3. 请简要说明你设计的继电保护系统是如何工作的。
电力系统继电保护试题及答案
电力系统继电保护试题及答案一、选择题1. 继电保护装置的主要作用是什么？A. 测量电压和电流B. 监控电力系统运行状态C. 快速切除故障部分，保护系统安全D. 调整电力系统负荷答案：C2. 以下哪个不是电力系统继电保护的基本要求？A. 选择性B. 可靠性C. 经济性D. 快速性答案：C3. 距离保护的基本原理是什么？A. 根据故障电流的大小来判断故障B. 根据故障点与保护装置的距离来判断故障C. 根据故障电压的高低来判断故障D. 根据故障持续的时间来判断故障答案：B二、简答题1. 简述差动保护的工作原理。
差动保护的工作原理是利用电流互感器测量线路两端的电流，当线路发生故障时，故障点两侧的电流会发生变化，通过比较两侧电流的差值来判断是否发生故障。
如果差值超过设定值，继电器动作，切断故障部分。
2. 什么是零序保护，它适用于哪些场合？零序保护是一种检测电力系统中零序电流的保护方式，适用于三相系统中的接地故障检测。
由于三相平衡时零序电流为零，当发生接地故障时，零序电流会显著增加，零序保护通过检测这一变化来动作。
三、计算题1. 假设某电力线路的额定电流为100A，差动保护的设定值为额定电流的120%，当线路发生故障时，故障点两侧的电流分别为120A和80A，请计算差动保护的动作电流。
差动保护的动作电流 = 故障点两侧电流的差值 = 120A - 80A = 40A由于动作电流40A小于设定值120A，差动保护不会动作。
2. 某电力系统采用距离保护，已知故障点到保护装置的距离为40km，保护装置的动作时间为0.5秒，求故障点到保护装置的传输速度。
传输速度 = 故障点到保护装置的距离 / 保护装置的动作时间传输速度 = 40km / 0.5s = 80km/s四、论述题1. 论述电力系统继电保护的重要性及其在现代电力系统中的作用。
电力系统继电保护是确保电力系统安全稳定运行的关键技术之一。
它能够快速准确地检测并切除故障部分，防止故障扩大，保护电力系统的设备和线路。
电力系统继电保护试题库 (全20套试卷答案)
2.反时限特性 答：继电保护的动作时间虽输入电流的增大而减小，呈反时限电流。 3.什么是重合闸后加速保护，有何优、缺点？主要适用于什么场合？
答：所谓后加速就是当线路第一次故障时，保护有选择性的动作，然后进行重合。如果重合 于永久性故障上，则在断路器合闸后，再加速保护动作瞬时切除故障，而与第一次动作是否 带有时限无关。 后加速保护的优点是：第一次是有选择性地切除故障，不会扩大停电范围，特别是在 重要的高压电网中， 一般不允许无选择性地动作而后以重合闸来纠正； 保证了重合于永久性 故障时能瞬时切除；和前加速相比，使用中不受网络结构和符合条件的限制。 后加速保护的缺点是：每个断路器上都需要装设一套重合闸，与前加速相比略为复杂； 第一次切除故障可能带有延时。 “后加速”的配合方式广泛应用于 35KV 以上的网络及对重要负荷供电的送电线路上。 因此，在这些线路上一般都装有性能比较完备的保护装置。 4.变压器可能发生哪些故障和不正常运行状态？它们与线路相比有何异同？ 答： 变压器故障可以分为油箱外和油箱内两种故障， 油箱外得故障主要是套管和引出线上发 生相间短路和接地短路。油箱内的故障包括绕组的相间短路、接地短路、匝间短路以及铁芯 的烧损等。 变压器的不正常运行状态主要有变压器外部短路引起的过电流、 负荷长时间超过额定容 量引起的过负荷、风扇故障或漏油等原因引起的冷却能力下降等。此外，对于中性点不接地 运行的星形接线变压器， 外部接地短路时有可能造成变压器中性点过电压， 威胁变压的绝缘；
4.变压器纵差保护中， 消除励磁涌流影响的措施有哪些？它们利用了哪些特征？各自有何特 点？ 答：（1）采用速饱和中间变流器。励磁涌流中含有大量的非周期分量，所以可以采用 速饱和中间变流器来防止差动保护的误动。对于 Yd11 接线方式的三相变压器，常常有一相 是对称性涌流，没有非周期分量，中间变流器不能饱和，只能通过差动继电器的动作电流来 躲过。 （2）二次谐波制动的方法。二次谐波制动方法是根据励磁涌流中含有大量的二次谐波 分量的特点， 当检测到差电流中二次谐波含量大于整定值时就将差动继电器闭锁， 以防止励 磁涌流引起的误动。这种方法称为二次谐波制动的差动保护。 二次谐波制动差动保护原理简单、调试方便、灵敏度高，在变压器纵差保护中获得了 非常广泛的应用。 但在具有静止无功补偿装置等电容分量比较大系统， 若空载合闸前变压器 已经存在故障，合闸后故障相位故障电流，非故障相位励磁涌流，采用三相或门制动的方案 时，差动保护必将被闭锁。由于励磁涌流衰减很慢，保护的动作时间可能会长达数百毫秒。 这是二次谐波制动方法的主要缺点。 （3）间断角鉴别的方法。励磁涌流的波形会出现间断角。而变压器内部故障时流入差 动继电器的稳态差电流是正弦波， 不会出现间断角。 间断角鉴别的方法是利用这个特征鉴别 励磁涌流和故障电流， 即通过检测差电流波形是否存在间断角， 当间断角大于整定值时将差 动保护闭锁。 间断角原理由于采用按相闭锁的方法，在变压器合闸于内部故障时，能够快速动作。 这是比二次谐波制动（三相或门制动）方法优越的地方。对于其他内部故障，暂态高次谐波 分量会使电流波形畸变（微分后畸变更加严重）。波形畸变一般不会产生“间断角”，但会 影响电流的波宽。若波形畸变很严重导致波宽小于整定值（140°）差动保护也将被暂时闭 锁而造成动作延缓。显然，造成保护动作延缓的因素，二次谐波制动与间断角原理是有差异 的。 五、计算题（15 分） 解：保护 1 电流Ⅰ段整定计算 （1）求动作电流 I
电力系统继电保护试题以及答案
电力系统继电保护试题以及答案电力系统继电保护试题以及答案电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．过电流继电器的返回系数（ ）A ．等于0B ．小于1C ．等于1D ．大于12．限时电流速断保护的灵敏系数要求（ ）A ．大于2B ．大于1.3~1.5C ．大于1.2D ．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（ ）A ．有机会只切除一条线路B ．有机会只切除一条线路C ．100%切除两条故障线路D ．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（ ）A ．方向性B ．可靠性C ．灵敏性D ．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ ）A ．90°接线B ．30、30 C.-3、-3 D ．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（ ）A ．全阻抗继电器B ．方向阻抗继电器C ．偏移特性阻抗继电器D ．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（ ）A ．0°接线B ．90°接线C ．30、30D ．A 、A +30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（ ）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。
(完整版)继电保护习题和答案
（完整版）继电保护习题和答案继电保护习题和答案一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。
2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。
3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。
4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。
6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。
7电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。
8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。
9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。
10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。
三、选择题5、线路保护一般装设两套,两套保护的作用是（ B ）。
(A)主保护； (B)一套为主保护,另一套为后备保护； (C)后备保护。
四、简答题4、利用电力系统正常运行和故障时参数的差别,可以构成哪些不同原理的继电保.护?答：可以构成的继电保护有：)反应电流增大而动作的过电流保护；(2)反应电压降低而动作的低电压保护；(3)反应故障点到保护安装处距离的距离保护；(4)线路内部故障时，线路两端电流相位发生变化的差动保护。
一、填空1、互感器一、二次绕组的同极性端子标记通用（L1、K1）为同极性,（L2、K2）为同极性。
2、测量变换器的隔离是把互感器的（有一点接地的二次绕组）与继电保护的（逻辑回路）隔离。
3、电磁式继电器是利用电磁铁的（铁芯）与（衔铁）间的吸引作用而工作的继电器。
4、时间继电器的动作时间是从（线圈上加上规定电压值）的瞬间起至继电器（延时触点闭合）的瞬间止所经历的时间。
三、选择题1、互感器二次侧应有安全可靠的接地,其作用是（ B ）。
（A）便于测量时形成回路；（B）以防互感器一、二次绕组绝缘破坏时,高电压对二次设备及人身的危害；（C）泄漏雷电流。
继电保护习题库+答案
继电保护习题库+答案一、单选题（共58题，每题1分，共58分）1.电力系统无功容量不足必将引起电压(____)。
A、边远地区下降B、升高C、边远地区升高D、普遍下降正确答案：D2.若测量阻抗偏小，则保护范围(____)。
A、不变B、偏大C、不确定D、偏小正确答案：B3.对于单侧电源网络的相间短路保护，其中第二段为(____)。
A、定时限过电流保护B、反时限过电流保护C、无时限电流速断保护D、限时电流速断保护正确答案：D4.三种圆特性阻抗元件中，(____)的动作阻抗与测量阻抗的阻抗角无关。
A、方向阻抗和偏移阻抗B、偏移阻抗C、全阻抗D、方向阻抗正确答案：C5.在最大运行方式下，电流保护的保护区较最小运行方式下的保护区(____)。
A、大B、相同C、无法确定D、小正确答案：A6.变压器差动速断保护的动作条件是(____)。
A、必须经比率制动B、必须经五次谐波制动C、必须经二次谐波制动D、不经任何制动，只要差流达到整定值既能动作正确答案：D7.在线路发生单相接地故障时，故障点的(____)最高，向电源侧逐步降低为零。
A、相电压B、正序电压C、负序电压和零序电压D、线电压正确答案：C8.变压器引出线（外套管处）发生相间短路故障，(____)保护快速动作。
A、重瓦斯B、差动C、轻瓦斯D、以上均不是正确答案：B9.相间距离保护测量组件一般均采用(____)接线方式。
A、-30°B、60°C、0°D、90°正确答案：D10.短路类型代表符号中（2）代表(____)短路类型。
A、两相短路B、两相短路接地C、三相短路D、单相接地短路正确答案：A11.在双侧电源系统中，采用方向元件是为了解决保护的(____)。
A、灵敏性B、可靠性C、选择性D、方向性正确答案：C12.距离保护是以距离(____)元件作为基础构成的保护装置。
A、启动B、测量C、逻辑D、振荡闭锁正确答案：B13.当架空输电线路发生三相短路故障时，该线路保护安装处的电流和电压的相位关系是(____)。
中国电网考试电力系统继电保护考试试卷
一、填空题：（20分）1.当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护的选择性的体现。
1′2.功率方向继电器90度接线方式是在三相对称的情况下，加入继电器的电流和电压相位相差90 度。
3′3.电力系统振荡时，各点的电流、电压都发生大幅度摆动，因而距离保护的测量阻抗也在摆动，随着振荡电流增大，母线电压降低，测量阻抗在减小，当测量阻抗落入继电器动作特性以内时，距离保护将发生误动作。
3′3. 距离保护装置通常由起动部分、测量部分、振荡闭锁部分、二次电压回路断线，失压闭锁部分、逻辑部分等五个主要部分组成 2′4. 纵联保护的通道可分为以下类型：电力线载波通道、微波通道、光纤通道、导引线通道 4′5. 自动重合闸装置种类很多，按所应用线路，可分为单侧电源和双侧电源的重合闸，按与断路器的配合可分为三相、单相和综合重合闸，按动作次数可分为一次和二次重合闸。
3′6．变压器的常见电气故障分为油箱内和油箱外的各种短路故障。
油箱内的短路故障包括：相间短路、接地短路及绕组匝间短路等；油箱外的故障有套管和引出线的相间及接地短路。
4′7.对励磁涌流进行试验和波形分析证明，励磁涌流有下列特点：含有的非周期分量幅值很大，常使励磁涌流偏于时间轴的一侧；含有大量的高次谐波，尤其是二次谐波可到15%以上；波形间有明显的间断′二、简答题（8分×5=40）2. 何谓三段式电流保护？其各段是怎样获得动作选择性的？答：由无时限电流速断、限时电流速断与定时限过电流保护组合而构成的一套保护装置，称为三段式电流保护。
无时限电流速断保护是靠动作电流的整定获得选择性；时限电流速断和过电流保护是靠上、下级保护的动作电流和动作时间的配合获得选择性。
3. 三相完全星形接线和两相不完全星形接线方式性能各有什么不同？答：对中性点直接接地电网和非直接接地电网中的各种相间短路:这两种接线方式均能正确反应这些故障，不同之处仅在于动作的继电器数不一样．三相完全星形接线方式在各种两相短路时，均有两个继电器动作，而两相不完全星形接线方式在AB和BC相间短路时只有一个继电器动作。
《电力系统继电保护》习题库(建议收藏保存)
D每个断路器上都需要装设一套重合闸
纠错
正确答案A1B1C
解析
知识点
电力系统继电保护作业题
10.
—网三流的概念描述准确的是（）。
（3分）
A—网为电网
B功率流
C电压流
D电子货币流
E商务流
纠错
正确答案ABD
解析
知识点
电力系统继电保护作业题
三、判断题（每题3分,共10道小题，总分值30分）
DDSP
纠错
正确答案D
解析
知识点
电力系统继电保护作业题
17.
大容量发电机中，由于额定电流很大，其每相都是由两个或多个并联的绕组组成，在正常运 行的时候，各绕组中的电动势相等，流过相等的负荷电流。而当任一绕组发生匝间短路时, 绕组中的电动势就不再相等，因而会出现因电动势差而在各绕组间产生均衡电流。利用这个 环流，可以实现对发电机定子绕组匝间短路的保护，即()。
纠错
正确答案A
解析
知识点
电力系统继电保护作业题
2.
下列关于单CPU微机保护装置说法不正确的有（）。
（2分）
A指一套微机保护装置中，按功能配置多个CPU模块，分别完成不同保护原理的多重主保 护和后备保护及人机接口等功能。
B指整套微机保护共用一个单片微机，无论是数据采集处理，还是开关量采集、出口信号及 通信等均由同一个单片机控制。
（3分）
纠错
正确答案错误
—、单选题（每题2分，共20道小题，总分值40分）
1.
电力系统中的电量信号都是在时间和数值上连续变化的信号，因此，都属于而微机 继电保护装置是对_2_进行处理.故必须把前者转变为计算机能够处理的信号。
电力系统继电保护试题以及答案
试题1答案一、单项选择题(每小题2分，共30分。
从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。
)1．1电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。
①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。
①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若IJ =-Ic，则UJ应为(② )①UAB ②-UAB③UB④-UC6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。
①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④)。
①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③ )的后果。
①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是改变电抗变换器DKB (④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(② )。
①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。
例如IJ =IB-IA时，UJ=( ② )。
①UB ②UB-UA③UA-UB④UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统继电保护试题以与答案一、单项选择题 ( 每小题2 分，共30 分。
从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。
)1．1 电流保护 I 段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越( ③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若( ③ )不满足要求，则要与相邻线路限时电流速断保护配合。
①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统( ② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为( ② )。
①100％②2／3③1／3④ 00①UAB②-UAB③UB④-UC6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。
①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏 I 段保护在非全相运行时需( ④ )。
①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器( ③ )的后果。
①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是改变电抗变换器DKB( ④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离 II段的动作值应按分支系数Kfz 为最小的运行方式来确定，目的是为了保证保护的(② )。
①速动性②选择性0③灵敏性④可靠性11．相间短路的阻抗继电器采用接线。
例如 I =IU A③UA-UB④ UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(①)。
①选择性②速动性③灵敏性④可靠性13．对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是( ③ )。
①允许信号②跳闸信号③闭锁信号④任意信号14．相高频保护用 I1+KI2 为操作电流， K=68，主要是考虑( ③ )相位不受两侧电源相位的影响，有利于正确比相。
①正序电流②零序电流③负序电流④相电流15．高频保护基本原理是：将线路两端的电气量（电流方向或功率方向）转化为高频信号；以( ③ )为载波传送通道实现高频信号的传送，完成对两端电气量的比较。
①微波通道②光纤通道③输电线路④导引线二、 ( 本题满分20 分)如图网络，试计算保护1 电流速断保护的动作电流，动作时限及最小保护范围，并说明当线路长度减到20KM时情况如何?由此得出什么结论?已知Kk’=1、2,z1=0、4 /km,Zs、min=12 , Zs、max=18 。
解：I 、=Es/(Zs、min + z1L )dB maxABI dz、A ’= KkIdB、 maxl min1 (3 EsZs、max )Z12 I dz、 ALAB=60km:LAB=20 km:Idz ’=2、21 (kA)Idz’=3、98 (kA)Lmin =19、95 (km)Lmin =-8、92(km)被保护线路的长度很短时，电流速断保护可能没有保护范围。
三、 ( 本题每小题5 分，满分10 分)在单电源环网系统中，馈电线路过电流保护动作时限如图所示。
1、计算输电线路过电流保护动作时间；2、哪些线路过电流保护必须安装功率方向元件 ?如果需要安装 , 在图中标明功率方向元件及其动作正方向。
2s1s2、5s0、5s1、5s1、5s0、5s四、 ( 本题满分10)如图所示，各线路均装有距离保护，已知：Zs1、max=20， Zs1、min=15，Zs2、max=25 ，Zs2、min=20，z1= 0、4／km, Kk ’’=0、8 。
计算保护1 的距离 II 段动作定值并校验动作灵敏度。
110KV45KM30KMKb=Ibc/Iab=[1+(zs1+zab)/zs2];Kb、min=[1+(15+18)/25]=2、32;ZdzA’’=Kk ’’(ZAB+Kb ZBC) =36、67Klm= Zdz A’’/ZAB=2、04>1、25五、 ( 本题每小题5 分，满分15 分)高频闭锁方向保护的原理框图如下。
1、分别叙述保护动作区内部与外部故障时的保护的动作过程；2、说明原理框图中各元件的功能与作用；3、如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响?1．动作过程：?保护区内故障：两侧保护方向元件I,I’,S+ 动作，I ’,S+ 动作后闭锁发讯，两侧保护均不发讯，保护动作跳闸?保护区外故障：近故障侧保护方向元件S+不动作， I 动作后启动发讯，闭锁对侧保护2．元件的功能与作用：S+ ：保护正方向故障时动作的功率方向元件；I ，I ’：故障起动元件t1: 区外故障切除后，近故障端保护继续发讯 t1 以闭锁对端保护 , 用于防止近故障端保护 I 先返回（停止发讯）、远故障端S+ ，I ’后返回时引起的误动t2:通道配合延时。
区外故障时，远故障端S+ ，I ’动作，需经t2 延时才能出口，以保证可靠收到对侧闭锁信号3．如果通道遭到破坏，内部故障/ 外部故障时，保护正确/ 错误动作。
六、 ( 本题每小题5 分，满分15分 )1．零序电流灵敏I 段与零序电流不灵敏I 段的区别是什么？分别在那种情况下起作用？区别 :零序电流灵敏I 段与零序电流不灵敏I 段的定值整定原则不同，动作灵敏度不同零序电流灵敏 I 段动作灵敏度高，作为全相运行、发生接地故障时的接地保护，非全相运行时需退出运行；零序电流不灵敏 I 段的动作灵敏度低，作为非全相运行、发生接地故障时的接地保护2．说明三种圆特性阻抗继电器，那一种受过渡电阻影响最小？那一种受系统振荡影响最小？那一种躲负荷能力最强？受过渡电阻影响最小依次为:全阻抗继电器 / 偏移 / 方向；受系统振荡影响最小依次为: 方向 / 偏移 / 全阻抗继电器；躲负荷能力最强依次为: 方向 / 偏移 / 全阻抗继电器；3．闭锁式方向高频保护中采用负序功率方向继电器有何优点？(1)可反应所有不对称故障 ; 增加电压记忆后 , 也可反应三相对称故障 ;(2)没有电压死区;保护区外故障时,近故障侧负序电压(功率( 功率 ),容易实现灵敏度配合)高于远故障侧负序电压(3)振荡时三相对称 , 不存在负序分量 , 负序功率方向元件不误动试题2答案一、 ( 本题每小题2 分，满分20 分 )1．定时限过电流保护的动作时限是按阶梯时限特性来选择的。
2．在中性点非直接接地电网中的串联线路上发生跨线不同相两点接地短路时，三相完全星接线电流保护只切除远离电源故障点的几率为100 ％3、零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度。
高4．按90o接线的功率方向继电器，若I=-Ic ，则 UUCB。
JJ 应为5．全阻抗继电器的主要缺点是无方向性。
6．短距离输电线路比长距离输电线路受过渡电阻的影响要大。
7 距离 III段的灵敏度校验应按分支系数Kfz 为最大的运行方式来确定，目的是为了保证灵敏性。
8．在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于ZΣ /2处。
9．相差高频保护采用比较线路两端正序电流相位来反应对称短路。
10．对于母线保护，通常把可靠性放在重要位置。
二、 ( 本题每小题10 分，满分20 分 )如图所示，在110KV 输电线路中，单位线路长度的阻抗为:X1=0、4(/km),可靠系数Kk’=1、25 ；系统阻抗为:Zs、max=6, Zs、min=4。
1、计算：线路 AB 的电流速断保护一次动作值与电流速断保护最小保护范围。
2．比较不完全星形接线两继电器方式与三继电器方式过电流保护的差别。
1、5s110kV45km30km解：I dB、 max = Es/(Zs、min + z1LAB)l min1 (3EsZs、max )Idz、A’= KkI 、Z12I dz、 AdB max可解得：Idz ’=3、77 (kA)Lmin =23、1(km)三、 ( 本题每小题5 分，满分10 分 )在双电源系统中，馈电线路过电流保护动作时限如图所示（设电源处故障均有瞬动保护）。
1、计算输电线路过电流保护动作时间;2、哪些线路过电流保护必须安装功率方向元件?如果需要安装 , 在图中标明功率方向元件及其动作正方向。
1、5s1s2、5s2、5s1、5s2s解：t5=0s , t3=max{t5,t11,t12}+t=2、5s+0、5s=3s ,t1=max{t3,t9,t10}+t=3s0、5s=3、5st2=max{t7,t8}+t=2、5s+0、5s=3s , t4=max{t2,t911,t10}+t=3s+0、5s=3、5s ,t6=max{t4,t11,t12}+t=3、5s+0、5s=4s图中标明了功率方向元件动作正方向四、 ( 本题每小题10 分，满分20 分 )如图所示，各线路均装有采用方向阻抗继电器的距离保护，0Zs2、max=20，Zs2、min=15， z1= 0、4／ km,lm=75 ，已知：Zs1、max=15 d=750；可靠系数，Zs1、min=10Kk’=Kk’’=0、8 。
，110KV50KM25KM1、计算保护1 的距离 II 段动作定值并校验动作灵敏度。
2、在保护安装处出口短路时，距离保护一段容许的过渡电阻是多少？距离保护一段容许的最大过渡电阻又是多少？保护A 出口20KM处发生相间短路，过渡电阻分别为10 、15和25 时，保护 A 一段是否动作？为什么？解：1、Kb=Ibc/Iab=[1+(zs1+zab)/zs2];Kb、min =[1+(10+20)/20]=2、5;ZdzA’’=Kk ’’(ZAB+Kb ZBC)=32；Klm= Zdz A’’/ZAB=1、6>1、25r= Zdz ’/2=8，因此，保护 A 出口2、线路 AB的一段定值为：Zdz ’＝16；方向阻抗继电器园半径为：AA20KM处发生金属性相间短路时，短路阻抗为：Zd=200、4=8，位于方向园的园心；过渡电阻分别为10、15 和25 时，保护 A 一段均不动作，因为此时过渡电阻大于园半径，测量阻抗均位于园外五、 ( 本题每小题5 分，满分10 分 )高频闭锁方向保护的原理框图如下：1、分别叙述保护动作区内部与外部故障时的保护的动作过程，说明原理框图中各元件的功能与作用。
为什么要采用两个灵敏性不同的起动元件?2、如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响?解：1．动作过程：?保护区内故障：两侧保护方向元件I,I’,S+ 动作，I ’,S+ 动作后闭锁发讯，两侧保护均不发讯，保护动作跳闸?保护区外故障：近故障侧保护方向元件S+不动作， I 动作后启动发讯，闭锁对侧保护2．元件的功能与作用：S+ ：保护正方向故障时动作的功率方向元件；I ，I ’：故障起动元件t1: 区外故障切除后，近故障端保护继续发讯 t1 以闭锁对端保护 , 用于防止近故障端保护 I 先返回（停止发讯）、远故障端 S+ ，I ’后返回时引起的误动t2:通道配合延时。
