贯入式砂浆强度检测仪使用方法

合集下载

SJY800B型贯入式砂浆强度检测仪操作规程

SJ Y800B型贯入式砂浆强度检测仪操作规程1仪器设备名称SJY800B型贯入式砂浆强度检测仪2主要测量参数本机是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的一种新型现场检测方法。

3主要技术参数3.1贯入仪贯入力：800±8N3.2数字测量尺量程：40mm±0.01m m3.3测钉长度：40mm3.4测钉直径：3.5m m3.5测规槽：39.5mm3.6贯入深度：20±0.1m m4贯入检测应按下列程序操作：1 将测钉插入贯入杆的测钉座中，测钉尖端朝外，固定好测钉：2 用摇柄旋紧螺母，直至挂钩挂上为止，然后将螺母退至贯入杆顶端；3 将贯入仪扁头对准灰缝中间，并垂直贴在被测砌体灰缝砂浆的表面，握住贯入仪把手，扳动扳机，将测钉贯入被测砂浆中。

4.1每次试验前，应清除测钉上附着的水泥灰渣等杂物，同时用测钉量规检验测钉的长度；测钉能够通过测钉量规槽时，应重新选用新的测钉。

4.2 操作过程中，当测点处的灰缝砂浆存在空洞或测孔周围砂浆不完整时，该测点应作废，另选测点补测。

4.3贯入深度的测量应按下列程序操作：1将测钉拔出，用吹风器将测孔中的粉尘吹干净；2将贯入深度测量表扁头对准灰缝，同时将测头插入测孔中，并保持测量表垂直于被测砌体灰缝砂浆的表面，从表盘中直接读取测量表显示值并记录在本规程附录C的记录表中，贯入深度应按下式计算：di =20.00- di'式中di'—第i个测点贯入深度测量表读数，精确至0.01mm；di—第i个测点贯入深度值，精确至0.01m m。

3直接读数不方便时，可用锁紧螺钉锁定测头，然后取下贯入深度测量表读数。

4.4当砌体的灰缝经打磨仍难以达到平整时，可在测点处标记，贯入检测前用贯入深度测量表测读测点处的砂浆表面不平整度读数d，然后再在测点处进行贯入检测，读取 d ，则贯入深度应按下式计算：di = di0 - di'（4.3.5）式中di—第i个测点贯入深度值，精确至0.01m m；di0—第i个测点贯入深度测量表的不平整度读数，精确至0.01mm；di'—第i个测点贯入深度测量表读数，精确至0.01mm。

回弹法检测砌筑砂浆强度检验细则

回弹法检测砌筑砂浆强度检验细则作业指导书文件编号：XXXXXX第1页共7页第1版第次修订实施日期：2017年01月05日贯入法检测砌筑砂浆强度检验细则1.目的本细则旨在确保正确使用贯入仪检测砌筑砂浆强度，提高检测精度。

2.适用范围本细则适用于工业和民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。

但不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。

3.编制依据本细则依据《砌体结构工程施工质量验收规范》GB -2011、《建筑结构检测技术标准》GB/T -2004以及《贯入法检测砌筑砂浆抗压强度技术规程》/T136-2001编制。

4.仪器设备4.1 仪器及性能4.1.1 贯入法检测使用的仪器应包括贯入式砂浆强度检测仪（简称贯入仪）和贯入深度测量表。

4.1.2 贯入仪和贯入深度测量表必须具有制造厂家的产品合格证、中国计量器具制造许可证以及法定计量部门的校准合格证，并应在贯入仪的明显位置具有下列标志：名称、型号、制造厂名、商标、出厂日期和中国计量器具制造许可证标志CMC等。

4.1.3 贯入仪应满足下列技术要求：贯入力应为800±8N；工作行程应为20±0.10mm。

4.1.4 贯入深度测量表应满足下列技术要求：最大量程应为20±0.02mm；分度值应为0.01mm。

4.1.5 测钉长度应为40±0.10mm，直径应为3.5mm，尖端锥度应为45°。

测钉量规的量规槽长度应为39.5+0.100mm。

4.1.6 贯入仪使用时的环境温度应为-4～40℃。

4.2 校准基本要求4.2.1 在常规使用过程中，贯入仪和贯入深度测量表应由法定计量部门每年至少校准一次。

4.2.2 当遇到以下情况之一时，仪器应送往法定计量部门进行校准：新仪器启用前；超过校准有效期；更换主要零件或对仪器进行过调整；检测数据异常；零部件松动；遭受撞击或其他损坏；累计贯入次数为次。

贯入式砂浆检测仪安全操作及保养规程

贯入式砂浆检测仪安全操作及保养规程前言贯入式砂浆检测仪是一款用于测定混凝土、混凝土制品、砌块、石材和其他材料的压缩强度的设备。

正确的使用和保养可以保证贯入式砂浆检测仪的工作效率和安全性，下面将介绍贯入式砂浆检测仪的安全操作和保养规程。

安全操作规程前期准备在正式使用前，需要进行一些前期准备，以确保贯入式砂浆检测仪的准确性和安全性。

具体步骤如下：1.检查仪器和附件的外观，如有碰撞等损坏，必须先修复后再使用。

2.对仪器进行仔细清洁，确保不会影响测定值的效果。

在使用前，要用布擦拭好打压器和台面。

3.电源和电器设备电源都要接地。

同时，保证电器的安全及正常工作状态。

4.根据压杆的孔数和压杆标识选择相应的压杆。

5.，为了保证结果的准确性，要使用现场后水泥块等试样，并按规定标准进行倒模养护，检测前必须进行标准温湿度条件下长时间养护。

操作规程在进行贯入式砂浆检测仪的操作时，需要注意以下几点：1.测定试件前，一定要用润滑油涂抹压杆表面和接触面。

2.仪器的测试前必须进行预测。

对相机中的读数进行校准，确保准确性。

3.填充保存好的试块前一定要检查其收口是否充分，否则会影响试样的压缩强度。

4.放入试块后，调整仪器四周平衡，在按下制动方式后，开始进行测定。

5.检查统计的结果与标准是否一致。

测定完成后及时清理设备。

保养规程正确的保养可以延长贯入式砂浆检测仪的使用寿命，具体保养规程如下：1.切勿用硬物敲打仪器表面；2.每次使用完毕应将仪器及其配件清理干净，并用干布包裹防尘；3.定期对仪器进行维护，比如对轮胎系统、电平系统、气压系统进行检查；4.长时间未使用时，应将设备储存到干燥通风处，放置平整。

同时，要定期开机，保证电器元件正常工作。

结语安全操作和保养规程的遵守可以避免贯入式砂浆检测仪在使用的过程中出现意外状况，也可以提高研究效率和保存仪器寿命，同时也可以为后续的样品检测积极做好准备。

希望本文可以帮助到读者更好的使用贯入式砂浆检测仪，从而更好的发挥设备的作用。

贯入法检测砌筑砂浆抗压强度专用测强曲线制定实施方案

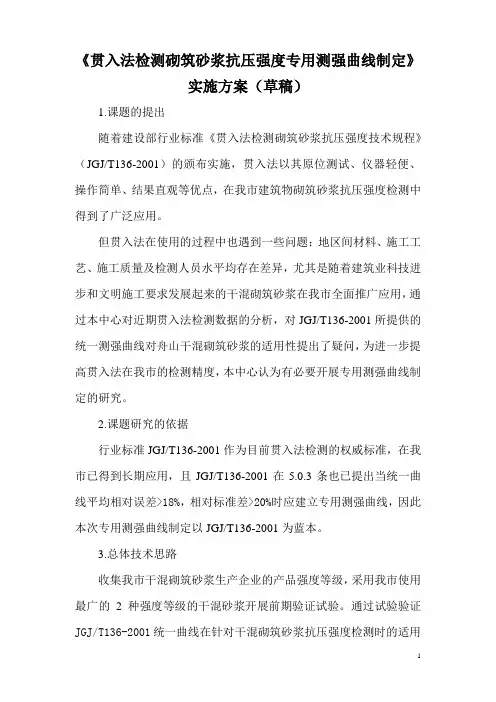

《贯入法检测砌筑砂浆抗压强度专用测强曲线制定》实施方案（草稿）1.课题的提出随着建设部行业标准《贯入法检测砌筑砂浆抗压强度技术规程》（JGJ/T136-2001）的颁布实施，贯入法以其原位测试、仪器轻便、操作简单、结果直观等优点，在我市建筑物砌筑砂浆抗压强度检测中得到了广泛应用。

但贯入法在使用的过程中也遇到一些问题：地区间材料、施工工艺、施工质量及检测人员水平均存在差异，尤其是随着建筑业科技进步和文明施工要求发展起来的干混砌筑砂浆在我市全面推广应用，通过本中心对近期贯入法检测数据的分析，对JGJ/T136-2001所提供的统一测强曲线对舟山干混砌筑砂浆的适用性提出了疑问，为进一步提高贯入法在我市的检测精度，本中心认为有必要开展专用测强曲线制定的研究。

2.课题研究的依据行业标准JGJ/T136-2001作为目前贯入法检测的权威标准，在我市已得到长期应用，且JGJ/T136-2001在5.0.3条也已提出当统一曲线平均相对误差>18%，相对标准差>20%时应建立专用测强曲线，因此本次专用测强曲线制定以JGJ/T136-2001为蓝本。

3.总体技术思路收集我市干混砌筑砂浆生产企业的产品强度等级，采用我市使用最广的2种强度等级的干混砂浆开展前期验证试验。

通过试验验证JGJ/T136-2001统一曲线在针对干混砌筑砂浆抗压强度检测时的适用性，同时根据数据的相关性选择试块或是砌体试件进行专用测强曲线制作。

3.1验证试验采用烧结多孔砖砌筑水平灰缝厚度为8~12mm采用一顺一丁砌筑，尺寸为1000mm⨯1mm⨯240mm的小型砌体，同时将同盘砂浆制作边长为70.7mm立方体试块18个进行同条件养护，龄期28d后，在砌筑砌体的灰缝上进行贯入深度检测，测得砌体贯入深度平均值，同时对同条件试块每个试块先测量一个贯入深度再进行抗压强度试验，测得试块贯入深度平均值和抗压强度平均值。

砂浆类型为干混砌筑砂浆，强度等级为M5、M7.5（具体等摸底后定），每种类型均制作2组。

贯入法检测砌筑砂浆强度检验细则

贯入法检测砌筑砂浆强度检验细则一、编制依据本细则依据《贯入法检测砌筑砂浆强度技术规程》（DBJ14-031-2004）编制。

二、编制目的为正确使用贯入仪检测砌筑砂浆强度，保证检测精度，制定本细则。

三、适用范围本细则适用于砌体结构工程中砌筑砂浆强度的检测和评定。

新建砌体结构和一般建（构）筑物，其砌筑砂浆强度的检测和评定，应按国家现行标准《砌体工程施工质量验收规范》（GB50203-2002）、《建筑工程施工质量验收规范》（GB50300-2001）、《建筑砂浆基本性能试验方法》（JGJ70-90）等执行。

当遇下列情况之一时，可按本细则检测和推定砌筑砂浆的强度：（1）砂浆试块缺乏代表性或试件数量不足；（2）对砂浆试块的试验结果有怀疑或争议，或砂浆试块的试验结果不能满足设计要求；（3）发生工程事故，或对施工质量有怀疑和争议。

既有砌体工程，在进行下列可靠性鉴定时，可按本细则检测和推定砌筑砂浆的强度：（1）静力安全鉴定及危房鉴定；（2）抗震鉴定；（3）大修前的可靠性鉴定；（4）房屋改变用途、改建、加层或扩建前的专门鉴定。

本细则适合下列条件的砌筑砂浆的检测：（1）符合普通砌筑砂浆用材料、拌和用水的质量标准，采用中砂；（2）采用普通成型工艺；（3）自然养护且砂浆表层为干燥状态；（4）龄期不少于14天；（5）抗压强度为0.4～20.0MPa；本细则不适用于下列情况砌筑砂浆的检测：（1）测试部位表层与内部的质量有明显差异或内部存在缺陷；（2）遭受化学腐蚀、火灾或冻伤。

用贯入法检测及推定砂浆强度时，除应遵守本细则外，尚应符合国家现行有关标准的规定。

四、操作人员凡使用贯入仪进行工程检测的人员，均应经专门培训方可进行测试。

五、检测仪器1、仪器要求1.1贯入法检测砂浆强度使用的仪器应包括贯入仪、贯入深度测量表。

1.2贯入仪应符合下列技术要求：（1）贯入力应为800±8N；（2）工作行程应为20±0.10mm；1.3贯入深度测量表应符合下列技术要求：（1）测头外露长度应为20±0.02mm；（2）分度值应为0.01mm；1.4测钉长度应为40±0.10mm ，直径应为3.5mm ，尖端锥度应为45°，测钉量规的量规槽长度应为 mm 。

贯入法检测砌筑砂浆强度作业指导书带例题版

贯入法检测砌筑砂浆强度作业指导书带例题版1、适用范围贯入法检测技术适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测；当砂浆遭受高温、冻害、化学侵蚀、火灾、表面粉饰等时，因砂浆的内外质量可能存在较大不同，因而不能适用。

对砌筑砂浆抗压强度进行检测时，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。

2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：2.1、砌体结构没有砂浆试块；2.2、砂浆试块缺乏代表性或试件数量不足；2.3、砂浆试块的试验结果有怀疑或争议；2.4、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。

2.6、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：2.6.1、安全鉴定、危房鉴定或其它应急鉴定；2.6.2、抗震鉴定；2.6.3、大修前的可靠性鉴定；2.6.4、危房改变用途、改建、加层或扩建前的鉴定。

3、执行标准《砌体结构工程施工质量验收规范》GB 50203- ；《建筑结构检测技术标准》GB/T 50344- ；《砌体工程现场检测技术标准》GB/T50315- ；《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136- ；4、检测依据4.1、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；4.2、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。

4.3、工程建设时间；进一步明确检测原因和委托方的具体要求；4.4、以往工程质量检测情况。

5、操作人员及注意事项5.1、凡使用贯入仪进行工程检测的人员，均应经专门培训合格后方可进行检测。

5.2、操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。

5.3、检测人员在检测过程中要注意安全，戴好安全帽。

贯入法检测砂浆强度

浅谈贯入法检测砂浆强度摘要：砌筑砂浆的抗压强度是影响砌体强度的重要因素，在建筑工程施工中由于对砌体砂浆的质量不够重视，产生建筑事故时有发生。

因此，对砌体中的砂浆强度进行检测成为必要。

由于砌体中砂浆厚度很薄，原位检测比较困难，采用贯入法对砂浆强度进行检测是一种理想的方法。

本文主要介绍贯入法检测砂浆抗压强度试验研究的整个过程，并选用较符合实际的回归方程式，试验结论效果好，该检测方法易推广应用。

关键词：贯入法；砌筑砂浆；强度中图分类号：k826.16 文献标识码：a 文章编号：前言随着混凝土的预拌和泵送商品化，混凝土的质量基本得到有效控制，而砌筑砂浆目前还未达到这一程度。

但它的应用在我国还是非常广泛的，尤其在住宅建筑中，因而如何能保证砌筑砂浆的质量，是关系到工程质量与安全的一个非常重要的问题，它直接影响砌体的强度。

在目前的实际施工中，往往会出现由于砂浆试块损坏、漏做或试块缺乏代表性、资料遗失等从而对己砌成的砖墙砂浆强度无法提供依据。

过去的办法只能从砖墙上凿取砖砌体进行抗压，而凿取的面积需较大，难度也较大，且在凿取时易出现裂缝和整块砌体运输困难以及砌体上下两个面很难平整，使抗压时会出现误差。

因此采用无损检测砌体砂浆强度己受到国内许多科研单位的重视，并进行了许多研究，如：应力波法、回弹法、超声法、取芯法、顶推法和射钉法等等。

经我们调研分析，并查阅国外文选资料，上述有些方法不是检测误差较大，就是现场操作较复杂，或是对砂浆强度较低区域难以测定等。

而用贯入法检测现场砌体灰缝砂浆抗压强度在实际使用中操作简单、测试快捷、可大面积测试而不形成破坏、费用低廉等优点。

1、贯入法检测砂浆强度的基本原理及仪器贯入法是一种现场检测砌筑砂浆抗压强度的实用方法。

根据国家行业标准《贯入法检测砌筑砂浆抗压强度技术规程》(jgj/t136-2001)，贯入法可用于强度在m0.4~m16之间的水泥石灰混合砂浆或水泥砂浆强度的检测。

该规程的测强曲线是以砂浆试块制定的，但实际工程中检测的均是砌体灰缝中的砂浆，两者之间有多大的差异，该测强曲线是否适用，应通过砌体灰缝中的砂浆强度贯入法检测结果与同条件下砂浆试块强度的对比试验加以检验验证。

SJY800B型贯入式砂浆强度检测仪操作规程

SJY800B型贯入式砂浆强度检测仪操作规程一、安全操作要求1.1操作人员必须经过相关培训，并且具有一定的操作经验。

1.2操作人员必须穿戴好个人防护装备，包括安全帽、工作服、防护眼镜、防护手套等。

1.3在操作仪器之前，必须确保该仪器处于良好的工作状态，不存在损坏或者故障。

1.4操作人员在使用仪器的过程中，禁止离开岗位或者进行其他无关工作。

1.5操作人员在使用仪器的过程中，要密切关注仪器的工作状态，及时发现并解决问题。

二、仪器的准备工作2.1将SJY800B型贯入式砂浆强度检测仪放置到平稳的工作台上，并连接好电源。

2.2打开仪器的电源开关，等待仪器自检完成。

2.3选择好合适的试样，检查试样的尺寸和质量是否符合要求。

2.4在试样上划好标记，以便于后续分析和处理数据。

三、仪器的操作步骤3.1将试样放置到仪器的工作台上，固定好。

3.2调整仪器的工作参数，包括针头的下落速度和下落距离等。

3.3打开仪器的电子显示屏，选择要进行的测试模式。

3.4按下启动按钮，仪器开始工作，针头开始向试样中穿入。

3.5观察仪器的显示屏，记录下试样的强度数值。

3.6根据测试结果，进行必要的数据分析和处理。

四、仪器的维护保养4.1每次使用完毕后，及时清理仪器表面的灰尘和污渍。

4.2定期对仪器进行检查和维修，确保仪器的正常工作。

4.3定期校准仪器的测量功能，确保测试结果的准确性。

4.4仪器长期不使用时，应存放在干燥、通风的地方，避免受潮和损坏。

五、事故处理5.1在操作过程中，如果发生仪器故障或者操作失误，应立即停止操作，并及时向上级报告。

5.2在有人员受伤或者仪器损坏的情况下，应立即采取必要的急救措施，并报警处理。

5.3在故障处理过程中，应避免瞎操作，确保自身和他人的安全。

六、操作注意事项6.1严格按照操作规程进行操作，不得擅自修改或者破坏仪器的零部件。

6.2在使用仪器的过程中，严禁将手指或其他物品伸入仪器的工作区域内。

6.3在试验过程中，应避免试样直接接触到针头或其他部件，以免产生误差。

回弹法检测砌筑砂浆强度检验细则

1目的本细则为正确使用贯入仪检测砌筑砂浆强度，保证检测精度，制定本细则。

2适用范围本细则适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。

本规程不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。

3编制依据本细则依据《砌体结构工程施工质量验收规范》GB 50203-2011、《建筑结构检测技术标准》GB/T 50344-20041及《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001 编制。

4仪器设备4.1仪器及性能4.1.1贯入法检测使用的仪器应包括贯入式砂浆强度检测仪（简称贯入仪）、贯入深度测量表。

4.1.2贯入仪及贯入深度测量表必须具有制造厂家的产品合格证、中国计量器具制造许可证及法定计量部门的校准合格证，并应在贯入仪的明显位置具有下列标志：名称、型号、制造厂名、商标、出厂日期和中国计量器具制造许可证标志CMC等。

4.1.3贯入仪应满足下列技术要求：——贯入力应为800 ± 8N;--- 工作行程应为20 ± 0.10mm。

4.1.4贯入深度测量表应满足下列技术要求：最大量程应为20 ± 0.02mm;分度值应为0.01mm。

4.1.5测钉长度应为40 ± 0.10mm,直径应为3.5mm,尖端锥度应为45°。

测钉量规的量规槽长度应为39.5+0.100mm。

4.1.6贯入仪使用时的环境温度应为-4〜40℃。

4.2校准基本要求4.2.1常使用过程中，贯入仪、贯入深度测量表（通称为仪器）应由法定计量部门每年至少校准一次。

4.2.2当遇到下列情况之一时，仪器应送法定计量部门进行校准：⑴新仪器启用前；⑵超过校准有效期；⑶更换主要零件或对仪器进行过调整；⑷检测数据异常；⑸零部件松动；⑹遭遇撞击或其他损坏；⑺累计贯入次数为10000次。

4.3贯入仪在闲置和保存时，工作弹簧应处于自由状态，贯入仪不得随意拆装。

贯入法检测砌筑砂浆抗压强度检测方法及评定(培训课件).ppt

谢谢大家！
本课件部分现场照片采集于洛阳恒大绿洲61#楼
三、砂浆抗压强度计算
7.5（MPa）
1.计算单个构件贯入深度平均值
每个墙体测量的16个贯入深度值中，应将3 个较大值和3 个较小值剔除，余下的10 个贯入深度值可按下式取平均值。
式中
m
dj
——第个构件的砂浆贯入深度平均值，精确至0.01mm。
——第j个测点的贯入深度值，精确至0.01mm。
（3）检测砌筑砂浆抗压强度时，委托单位应提供下列资料： ——建设单位、设计单位、监理单位、施工单位
和委托单位名称；
——工程名称、结构类型、有关图纸； ——原材料试验资料、砂浆品种、设计强度等级和配合比； ——砌筑日期、施工及养护情况；
——检测原因。
2.抽样要求
（1）检测砌筑砂浆抗压强度时，应以面积不大于25m2 的砌体构件或构筑物为一个构件。（2）按批抽样检测时，应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250m3 砌体为一批，抽检数量不应少于砌体总构件数的30%，且不应少于6 个构件。基础砌体可按一个楼层计。
di
2.查表求砂浆抗压强度换算值
根据计算所得的构件贯入深度平均值，可
按不同的砂浆品种（水泥砂浆、水泥混合砂
浆），按照《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T 136-2001附录D中的表格查得其砂浆抗压强度换算值m
dj
，得出的换算值即为
该墙体的砌筑砂浆抗压强度。
常用强度换算表如下：
3.批量检测需计算换算强度平局值及变异系数
8.其它要求

贯入仪在闲置和保存时，工作弹簧应处于自由状态。贯入仪不得随意拆装。
二、检测技术

抗压强度检测贯入法在公路桥梁建设中应用

抗压强度检测贯入法在公路桥梁建设中的应用摘要：本文首先阐述sjy800型贯入式砂浆强度检测仪的使用，进而阐述砂浆测强曲线的建立，再而进行测强曲线的误差验证试验，最后论述贯入法检测技术的实施，以供参考。

关键词：公路与桥梁建设；抗压强度；贯入法贯入法检测技术是指根据测钉的贯入深度与砂浆的抗压强度呈负相关这一原理，采用压缩工作弹簧加荷，把一特制测钉贯入砂浆中，由测钉的贯入深度来检测砂浆的抗压强度的检测方法。

当前，在公路桥梁建设中，砌筑砂浆的抗压强度是直接影响砌体强度的重要参数，其抗压强度是直接关系到公路与桥梁的使用寿命，也直接关系到使用者的安危。

因此，为了确保公路桥梁工程的施工质量，采用贯入法检测技术检测砌筑砂浆的抗压强度显得尤为重要。

1 sjy800型贯入式砂浆强度检测仪（以下简称贯入仪）的使用由于砌体中的砌筑砂浆厚度很薄，强度范围大，原位检测较为困难，而采用贯入仪检测其抗压强度则是一种较为理想的方法。

1.1 贯入仪的相关组成仪器设备贯入法检测仪器由贯入仪、贯入深度测量表、测钉（用特种钢制成，每一测钉可使用30～80次）、测钉量规组成。

其中，其相关仪器设备的技术要求为：贯入仪：贯入力应为800±8n，工作行程应为20±0.10mm；贯入深度测量表：最大量程应为20±0.02mm，分度值应为0.01mm；测钉：长度应为40±0.10mm，直径为3.50.02mm，尖端锥度为45°±20′。

1.2贯入仪的工作原理在检测时，用摇柄旋转贯入仪的负载铜螺母，逐渐压缩工作弹簧，直到挂钩棘爪锁住贯入杆为止，此时贯入杆受力；将负载铜螺母退至贯入杆最顶端，使贯入仪的扁头对准灰缝中部，并垂直贴在被测砌体灰缝砂浆的表面，拉起扳手，释放工作弹簧，测钉即可迅速地贯入砂浆内，随即用贯入深度测量表测量测钉在砂浆中的贯入浓度。

贯入仪的贯入杆是起压缩弹簧和将测钉贯入砂浆内的功能；调整螺母是用来调整工作弹簧的长度，使贯入仪达到工作弹簧被压缩20mm时的贯入力为800n；压力轴承可以减轻螺母加荷时的作用力；扁头是为了在检测时方便地插入砌体灰缝内。

砂浆贯入标准讲义

砂浆贯入一.使用标准1. 检测依据或评定标准：贯入法检测砌筑砂浆抗压强度技术规程JC/T136-2001（以下内容除特别注明外以JC/T136-2001标准为例）2. 山东地方标准：DBJ14-031-2004二 .取样1.检测砌体砂浆抗压强度时，应以面积25m 2的砌体构件或构建筑物为一个构件。

2按批量抽样检测时，应取龄期相近的同楼层，同品种，同强度等级砌体砂浆且不大于250m 3为一批，抽检数量不应少于砌体总构件的30％，且不应少于6个构件。

基础砌体可以按一个楼层计。

3.每一构件应测试16个点，测点应均匀分布在构件的水平灰缝上，相邻测点水平间距不宜小于240mm ，每条灰缝测点不宜多于2点。

三．贯入深度的检测 1.利用贯入仪，把测钉贯入被测砂浆中。

2.将测钉拔出，用吹风器将测孔中的粉尘吹干净。

3.利用贯入深度测量表来测量，从表盘读出贯入深度测量表读数'i di d =20.00-'i d适中：i d -------第i 个测点贯入深度值，精确至0.01mm'i d -----第i 个测点贯入深度测量表读数，精确0.01mm4.当砌体的灰缝经打磨仍难以达到平整时，可在测点处标记，贯入检测前用贯入深度测量表测读测点处的砂浆表面不平整读数0i d ，然后再测点处进行贯入检测，读取'i d ，那么贯入深度按下式计算： i d =0i d -'i di d -------第i 个测点贯入深度值，精确至0.01mm0i d -----第i 个测点贯入深度测量表的不平整度读数，精确到0.01mm'i d -----第i 个测点贯入深度测量表读数，精确到0.01mm四．计算方法（1）.贯入深度平均值：检测数值中，应将16个贯入深度值中的3个较大值和3个较小值踢除后，剩余10个贯入深度值的平均值djm 101=∑=101i di式中：i d ------第i 个测点的砂浆贯入深度值，精确到0.01mmdj m ----第j 个构件的砂浆贯入深度的平均值（2）.砂浆强度换算值cmf 2，根据计算所得的构件贯入深度平均值dj m ，可按不同的砂浆种类查表（第18页附录D ）所得其砂浆抗压强度换算值cmf 21）.如果混合砂浆贯入深度≤3.00，强度换算值为＜15.5，如果贯入深度≥16.70，强度换算值为＞0.4 2）如果水泥砂浆贯入深度＜2.90，强度换算值为＜15.6，如果贯入深度＞17.60，强度换算值为＞0.4 3）且平均强度，变异系数，标准差，推定值均为“/“ 4）在所列贯入深度范围之类，但找不到与之对应的贯深度，即位于两个贯入深度之间，用内插法求得内插法公式：di =1f +(12d d -)×1212d d f f --式中： di --------待查的贯入深度，它位于贯入深度1d 和贯入深度2d 之间，即1d ＜di ＜2d1f ，2f ------1d ，1d 对应的强度换算值3.按批抽检时，砂浆强度换算值的平均值，标准差，变异系数c mf 2=∑=101,21j cjf nc sf 2=1)(12,22--∑=n f mfnj c j c（山东地标）c sf 2＝1)()(12,222--∑=n f n mfnj c j cc f 2δ=c c mf sf 22/式中： c mf 2----同批构件砂浆抗压强度换算值，精确到0.1MPac j f ,2----第j 个构件的砂浆抗压强度换算值，精确到0.1 c sf 2-----同批构件砂浆强度换算值的标准差，精确到0.1c f 2δ--------同批构件砂浆强度换算值的变异系数，精确到0.14.砂浆抗压强度推定值c e f ,2(1).按单个构件检测时，该构件的砂浆抗压强度推定值等于该构件的强度换算值。

贯入法检测砌筑砂浆强度检验细则

贯入法检测砌筑砂浆强度检验细则1 编制目的1.0.1 为正确使用贯入仪检测砌筑砂浆强度，保证检测精度，制定本细则。

2 编制依据2.0.1 本细则依据《贯入法检测砌筑砂浆强度技术规程》（DBJ14-031-2004）编制。

3 适用范围3.0.1 本细则适用于砌体结构工程中砌筑砂浆强度的检测和评定。

3.0.2 新建砌体结构和一般建（构）筑物，其砌筑砂浆强度的检测和评定，应按国家现行标准《砌体工程施工质量验收规范》（GB50203-2002）、《建筑工程施工质量验收规范》（GB50300-2001）、《建筑砂浆基本性能试验方法》（JGJ70-90）等执行。

3.0.3 既有砌体工程，在进行下列可靠性鉴定时，可按本细则检测和推定砌筑砂浆的强度：（1）静力安全鉴定及危房鉴定；（2）抗震鉴定；（3）大修前的可靠性鉴定；（4）房屋改变用途、改建、加层或扩建前的专门鉴定。

3.0.4 本细则适合下列条件的砌筑砂浆的检测：（1）符合普通砌筑砂浆用材料、拌和用水的质量标准，采用中砂；（2）采用普通成型工艺；（3）自然养护且砂浆表层为干燥状态；（4）龄期不少于14天；（5）抗压强度为0.4～20.0MPa；3.0.5 本细则不适用于下列情况砌筑砂浆的检测：（1）测试部位表层与内部的质量有明显差异或内部存在缺陷；（2）遭受化学腐蚀、火灾或冻伤。

3.0.6 用贯入法检测及推定砂浆强度时，除应遵守本细则外，尚应符合国家现行有关标准的规定。

4 操作人员4.0.1 凡使用贯入仪进行工程检测的人员，均应经专门培训方可进行测试。

5 检测仪器5.1 仪器要求5.1.1 贯入法检测砂浆强度使用的仪器应包括贯入仪、贯入深度测量表。
