人教版物理九年级下册电功率单元测试与练习（word解析版）一、初三物理电功率易错压轴题（难）1．小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V），定值电阻四个（5Ω、10Ω、20Ω、25Ω），电流表、电压表、滑动变阻器“20Ω1A”和开关各一个、导线若干。

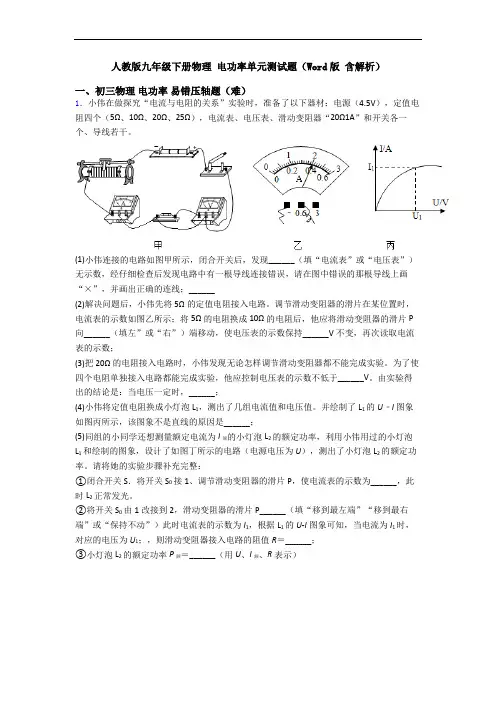

(1)小伟连接的电路如图甲所示，闭合开关后，发现______（填“电流表”或“电压表”）无示数，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线；______(2)解决问题后，小伟先将5Ω的定值电阻接入电路。

调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示；将5Ω的电阻换成10Ω的电阻后，他应将滑动变阻器的滑片P 向______（填左”或“右”）端移动，使电压表的示数保持______V不变，再次读取电流表的示数；(3)把20Ω的电阻接入电路时，小伟发现无论怎样调节滑动变阻器都不能完成实验。

为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于______V。

由实验得出的结论是：当电压一定时，______；(4)小伟将定值电阻换成小灯泡L1，测出了几组电流值和电压值。

并绘制了L1的U﹣I图象如图丙所示，该图象不是直线的原因是______；(5)同组的小同学还想测量额定电流为I额的小灯泡L2的额定功率，利用小伟用过的小灯泡L1和绘制的图象，设计了如图丁所示的电路（电源电压为U），测出了小灯泡L2的额定功率。

请将她的实验步骤补充完整：①闭合开关S．将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为______，此时L2正常发光。

②将开关S0由1改接到2，滑动变阻器的滑片P______（填“移到最左端”“移到最右端”或“保持不动”）此时电流表的示数为I1，根据L1的U-I图象可知，当电流为I1时，对应的电压为U1；，则滑动变阻器接入电路的阻值R＝______；③小灯泡L2的额定功率P额＝______（用U、I额、R表示）【答案】电压表右 2 2.5 电流与电阻成反比灯的电阻随温度的变化而变化I额保持不动11U UI-(U﹣I额×R )×I额【解析】【分析】【详解】(1)[1]原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。

[2]电流表应与电阻串联，电压表与电阻并联，改正后如图所示(2)[3][4]小伟先将5Ω的定值电阻接入电路，调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.4A，由欧姆定律，电压表示数为U=IR=0.4A×5Ω=2V根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V，再次读取电流表的示数。

(3)[5][6]假设控制为U V，根据串联电路电压的规律和分压原理VVRU UU R-=滑左边为一定值，右边也为一定值，当变阻器的最大电阻连入电路中时，对应的定值也应最大，此时变阻器器分得的电压最大，电压表的示数最小，即VV4.5V20Ω25ΩUU-=解得U V=2.5V，为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于2.5V；由实验得出的结论是：当电压一定时，电流与电阻成反比。

(4)[7]绘制了L1的U-I图像如图丙所示，该图像不是直线的原因是灯的电阻随温度的变化而变化。

(5)[8][9][10][11]实验步骤：①闭合开关S，将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为I额，此时L2正常发光；②将开关S0由1改接到2，滑动变阻器的滑片P保持不动，此时电流表的示数为I1，根据L1的（U-I图像可知，当电流为I1时，对应的电压为U1）；在①中，L1短路，L2与变阻器串联；在②中，L2短路，L1与变阻器串联，因电流为I1，由图丙知，L1对应的电压为U1，由串联电路的规律和欧姆定律，则滑动变阻器接入电路的阻值11U URI-=在①中，由欧姆定律，变阻器的电压为U滑=I额×R=I额×R根据串联电路电压的规律，L2的额定电压为U额=U-U滑=U-I额×R小灯泡L2的额定功率2．P2=U额×I额=(U-I额×R)×I额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V，小灯泡的额定电压为2.5 V。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd的d端改接到小灯泡a端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

[3]由图乙可知此时电流表的量程为0 ~0.6A ，分度值为0.2A ，所以电流表的示数为0.4A 。

[4]此时小灯泡正常发光的电阻为2.5V ==6.25Ω0.4AU R I = (2)[5][6]琪琪将导线cd 的d 端改接到小灯泡a 端，则电压表正负接线柱接反，电压表的指针反向偏转。

(3)①[7][8]滑动变阻器的电阻调到最大处，该步骤的实验目的为测电源电压，故S 1应当闭合，使灯泡短路，滑动变阻器单独接入电路，此时滑动变阻器的电阻最大，所以电源电压为max 0.2A 30Ω=6V U IR ==⨯滑②[9][10]该步骤使小灯泡正常发光，所以故S 1应当断开，使小灯泡接入电路，为了让小灯泡正常发光，应调节滑动变阻器使电路中的电流为0.3A 。

③[11]开关S 、S 1均闭合，再次让滑动变阻器再次接入电路，目的是测量步骤②中滑动变阻器接入电路的阻值，所以滑动变阻器的滑片保持不动。

可知此时滑动变阻器的电阻为6V ==150.4AU R I '=Ω'滑④[12]步骤②③中滑动变阻器阻值不变，则步骤②中，滑动变阻器的电压为0.3A 15=4.5V U I R '''''==⨯Ω滑滑 步骤②中小灯泡电压为L =6V 4.5V=1.5V U U U ''=--滑即小灯泡的额定电压为1.5V ，小灯泡的额定功率为3．0 U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值．（1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；4．点睛：本题考查的是测量灯的功率的实验，考查了电路连接、故障分析、电流表读数、功率计算及数据处理与误差分析．在探究“电流与电阻关系”的实验中，实验器材：两节新干电池，3个定值电阻（R1＝5Ω、R2＝10Ω、R3＝20Ω），规格为“15Ω 1A”的滑动变阻器、电压表、电流表、开关各一个，导线若干。

实验步骤如下：（1）连接电路时，开关应处于_____（填“闭合”或“断开”）状态。
