吉大16春学期《过程控制与自动化仪表》在线作业二答案
《过程控制与自动化仪表(第2版)》课后答案2
5.4
(5s −1)(2.5s +1)
5.4
1.48 ⋅
Y (s) = kd ⋅T =
(5s −1)(2.5s +1) =
7.992
F(s) 1+ kc ⋅T
1
+
kc
⋅
(5s
5.4 −1)(2.5s
+1)
(5s −1)(2.5s +1) + 5.4 ⋅kc
（1）
a)
当
∆F
=
10 ，
Kc
=
2.4 时，则（1）式为： G(s)
测量变送LT
控制器输入输出分别为：液位设定值与反馈值之差 e(t )、控制量 u(t )； 执行器输入输出分别为：控制量 u(t )、进水流量 q1(t )； 被控对象的输入输出为：进水流量 q1 (t )、出水扰动量 q2 (t)，被控量液位 h ；
2-（3） 某化学反应过程规定操作温度为 800℃，最大超调量小于等于 5﹪，要求设计的 定值控制系统，在设定值作阶跃干扰时的过渡过程曲线如下图所示。要求：
数
G0
(s)
=
H
(s)
Q1
(s)。
R1 q1
h
R2
R3
q2
q3
解：假设容器 1 和 2 中的高度分别为 h1 、 h2 ，
根据动态平衡关系，可得如下方程组：
⎧⎪∆q1 ⎪
−
∆q2
=
C
d ∆h1 dt
(1)
⎪⎪∆q2
−
∆q3
=
C
d
∆h2 dt
(2)
⎪⎪⎨∆q2 ⎪
=
∆h R2
(3)
《过程控制与自动化仪表》习题答案
第1章（P15）1、基本练习题（1）简述过程控制的特点。
Q：1）系统由被控过程与系列化生产的自动化仪表组成；2）被控过程复杂多样，通用控制系统难以设计；3）控制方案丰富多彩，控制要求越来越高；4）控制过程大多属于慢变过程与参量控制；5）定值控制是过程控制的主要形式。
（2）什么是过程控制系统？试用框图表示其一般组成。
Q：1）过程控制是生产过程自动化的简称。
它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，是自动化技术的重要组成部分。
过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量和生产安全，并使生产过程按最优化目标自动进行。
2）组成框图：（3）)单元组合式仪表的统一信号是如何规定的？Q：各个单元模块之间用统一的标准信号进行联络。
1）模拟仪表的信号：气动0.02~0.1MPa、电动Ⅲ型：4~20mADC或1~5V DC。
2）数字式仪表的信号：无统一标准。
（4）试将图1-2加热炉控制系统流程图用框图表示。
Q：是串级控制系统。
方块图：（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？Q：1）最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。
2）略（8）通常过程控制系统可分为哪几种类型？试举例说明。
Q：1）按结构不同，分为反馈控制系统、前馈控制系统、前馈-反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。
2）略（10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？Q：1）不是这样。
2）比如对安全火花型防爆仪表，还有安全等级方面的考虑等。
（11）构成安全火花型防爆系统的仪表都是安全火花型的吗？为什么？Q：1）是。
2）这是构成安全火花型防爆系统的一个条件。
2、综合练习题（1）简述图1-11所示系统的工作原理，画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。

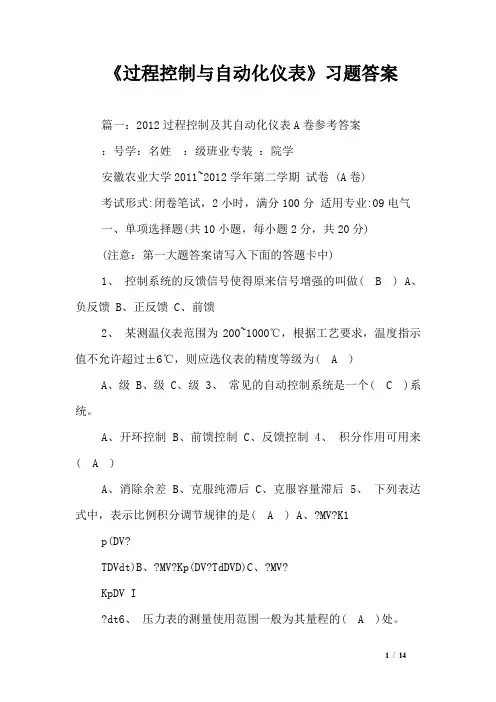

《过程控制与自动化仪表》习题答案
《过程控制与自动化仪表》习题答案篇一：2012过程控制及其自动化仪表A卷参考答案：号学：名姓：级班业专装：院学安徽农业大学2011~2012学年第二学期试卷 (A卷)考试形式:闭卷笔试，2小时，满分100分适用专业:09电气一、单项选择题(共10小题，每小题2分，共20分)(注意：第一大题答案请写入下面的答题卡中)1、控制系统的反馈信号使得原来信号增强的叫做( B ) A、负反馈 B、正反馈 C、前馈2、某测温仪表范围为200~1000℃，根据工艺要求，温度指示值不允许超过±6℃，则应选仪表的精度等级为( A )A、级B、级C、级 3、常见的自动控制系统是一个( C )系统。
A、开环控制B、前馈控制C、反馈控制 4、积分作用可用来( A )A、消除余差B、克服纯滞后C、克服容量滞后 5、下列表达式中，表示比例积分调节规律的是( A ) A、?MV?K1p(DV?TDVdt)B、?MV?Kp(DV?TdDVD)C、?MV?KpDV I?dt6、压力表的测量使用范围一般为其量程的( A )处。
A、1/3~2/3B、1/37、常见的调节阀按其工作方式分有气动、电动和液动，其中加工、安装和维护工作量大，但动力强劲，常用于航空航天、矿山机械的是 ( C ) A、电动调节阀 B、气动调节阀 C、液动调节阀8、如图所示直通双座阀，下列表述正确的是( A )A、适于大压差场合B、不适于大管径场合C、泄漏量较小9、对象受到阶跃输入后，输出达到新的稳态值的％所需的时间，就是( B ) A、放大倍数 B、时间常数 C、纯滞后时间10、有些工艺对象不允许长时间施加较大幅度的扰动，在实验法建立其数学模型时应采用( B )A、阶跃响应曲线法B、方波响应曲线法C、最小二乘法二、判断题(共5小题，每小题2分，共10分)( ×)1、工业过程控制系统大部分是随动系统。
( ×)2、被调参数为温度的对象，时间常数和滞后都比较小。
吉大19秋学期《过程控制与自动化仪表》在线作业二-0003参考答案
吉大《过程控制与自动化仪表》在线作业二-0003
试卷总分:100 得分:100
一、单选题 (共 5 道试题,共 20 分)
1.子流量计的流体流动方向为（）。
A.自上而下
B.自下而上
C.循环流动
D.单相流动
答案:B
2.超驰控制是为了实现（）而设计的控制系统，属于极限控制的一种。
A.软保护
B.分程控制
C.硬保护
D.阶段控制
答案:A
3.电动仪表的供电方式有（）和直流供电方式。
A.间接供电方式
B.直接供电方式
C.动态供电方式
D.交流供电方式
答案:D
4.从整理结构上看，智能温度变送器由（）部分组成。
A.2
B.3
C.4
D.5
答案:A
5.在过程控制中，使用最多的是（）。
A.电动执行器
B.热动执行器
C.气动执行器
D.手动执行器
答案:C
二、多选题 (共 5 道试题,共 20 分)
6.检测误差按检测数据中误差呈现的规律性可分为（）。
A.检测误差
B.系统误差
C.随机误差
D.粗大误差
答案:BCD
7.自动化仪表按能源形式的不同可分为（）。

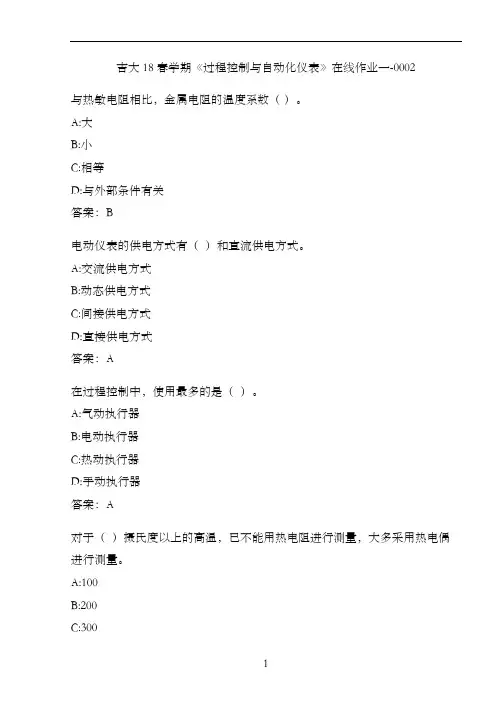

吉大18春学期《过程控制与自动化仪表》在线作业一-0002
吉大18春学期《过程控制与自动化仪表》在线作业一-0002
与热敏电阻相比，金属电阻的温度系数（）。
A:大
B:小
C:相等
D:与外部条件有关
答案：B
电动仪表的供电方式有（）和直流供电方式。
A:交流供电方式
B:动态供电方式
C:间接供电方式
D:直接供电方式
答案：A
在过程控制中，使用最多的是（）。
A:气动执行器
B:电动执行器
C:热动执行器
D:手动执行器
答案：A
对于（）摄氏度以上的高温，已不能用热电阻进行测量，大多采用热电偶进行测量。
A:100
B:200
C:300
D:500
答案：D
随动控制系统的给定值（）。
A:随机变化
B:给定不变
C:根据情况变化
D:始终是1
答案：A
自动化仪表按安装场地不同，可分为（）。
A:现场类
B:控制室类
C:自动化化类
D:电气类
答案：A,B,C
简单过程控制系统主要由（）组成。
A:被控过程
B:过程检测
C:控制仪表
D:控制对象
答案：A,B,C
系统的控制方案包括（）。
A:系统的构成
B:控制方式
C:控制规律。
《过程控制与自动化仪表》习题答案
《过程控制与自动化仪表》习题答案篇一：自动化仪表与过程控制课后答案自动化仪表与过程控制课后答案0-1自动化仪表是指哪一类仪表？什么叫单元组合式仪表？自动化仪表:是由若干自动化元件构成的，具有较完善功能的自动化技术工具单元组合式调节仪表: 由具有不同功能的若干单元仪表按调节系统具体要求组合而成的自动调节仪表0-2DDZ-II型与DDZ-III型仪表的电压,电流信号输出标准是什么？在现场与控制室之间采用直流电流传输信号有什么好处？ P5 第二段0-3什么叫两线制变送器？它与传统的四线制变送器相比有什么优点？试举例画出两线制变送器的基本结构,说明其必要的组成部分？ P5~60-4什么是仪表的精确度？试问一台量程为-100~100C,精确度为0.5级的测量仪表,在量程范围内的最大误差为多少？一般选用相对误差评定，看相对百分比，相对误差越小精度越高 x/(100+100)=0.5% x=1 摄氏度1-1试述热电偶的测温原理,工业上常用的测温热电偶有哪几种？什么叫热电偶的分度号？在什么情况下要使用补偿导线？答：a、当两种不同的导体或半导体连接成闭合回路时，若两个接点温度不同，回路中就会出现热电动势，并产生电流。
b、铂极其合金，镍铬-镍硅，镍铬-康铜，铜-康铜。
c、分度号是用来反应温度传感器在测量温度范围内温度变化为传感器电压或电阻值变化的标准数列。
d、在电路中引入一个随冷端温度变化的附加电动势时，自动补偿冷端温度变化，以保证测量精度，为了节约，作为热偶丝在低温区的替代品。
1-2 热电阻测温有什么特点？为什么热电阻要用三线接法？答：a、在-200到+500摄氏度范围内精度高，性能稳定可靠，不需要冷端温度补偿,测温范围比热电偶低，存在非线性。
b、连接导线为铜线，环境温度变化，则阻值变，若采用平衡电桥三线连接，连线R使桥路电阻变化相同，则桥路的输出不变，即确保检流计的输出为被测温度的输出。
1-3说明热电偶温度变送器的基本结构，工作原理以及实现冷端温度补偿的方法。
过程控制与自动化仪表课后题及答案
1、调节器正反作用方式的定义是什么？在方案设计中应该怎样确定调节器的正反作用方式？P157-P158答：（1）当被控过程的输入量增加（或减小）时，过程的输出量（即被控参数）也随之增加（或减小），则称为正作用被控过程，反之称为反作用被控过程；（2）①首先根据生产工艺要求及安全等原则确定调节阀的气开、气关形式，以确定Kv的正负；②然后根据被控过程特征确定其属于正、反哪种类型，以确定Ko的正负；③最后根据系统开环传递函数中各环节静态增益的乘积α必须为正这一原则确定调节器Ko的正负，进而确定调节器的正反作用类型。
2、P、I、D调节规律各有何特点？P152答：P调节（比例调节规律）特点：1)有差调节，不可避免地存在稳态误差：2)稳态误差随比例度的增大而增大；；3)不适用于给定值随时间变化的系统；4)增大Kc，不仅可以减小稳态误差，还可以加快响应速率I调节（积分调节规律）特点：1)可以提高系统的无差度，也即提高系统的稳态控制精度：2)过渡过程变化相对缓慢，系统的稳定性差D调节（微分调节规律）特点：1)单纯的微分调节器是不能工作的；2)能预测偏差变化趋势，防止系统被调量出现较大动态偏差；3、调节器的参数有哪些工程整定方法？各有什么特点？P159答：（1）反应曲线法，临界比例度法，衰减曲线法（2）特点：a)反应曲线法是一种开环整定方法，是得到被控过程的典型参数之后，再对调节器参数进行整定的；b)临界比例度法是一种闭环整定方法，不需测试动态特征，方便简洁，使用方便；c)衰减曲线法与临界比例度法类似，都是依赖系统在某种运行状况下的特征信息对调节器进行参数整定的，无需单据被控的数学模型，但不同的是无需出现等幅振荡过程4、微分控制为什么不能单独作用调节规律？P154答：因为任何实际的调节器都有一定的不灵敏区（或称死区），在不灵敏区内，当系统的输出产生变化时，调节器并不动作，从而导致被调节的偏差有可能出现相当的数值而得不到校正5、控制方案确定中为了减小或消除控制通道中纯时延时对系统控制品质不良影响，怎样设计一种补偿措施？答：在系统设计时，应使控制通道的时间常数To既不能太大也不能太小。
自动化仪表及控制工程2答案
自动化仪表及控制工程2答案一. 填空题（共题，每空1分，共20分。
）1．在热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶（总电势值）不会因他们的接入而改变，这是根据（中间导体）定律而得出的结论。
2．自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分）、（比例微分）、（比例积分微分）等调节系统。
3．在测量过程中，由仪表读得的被测值与真实值之间存在一定的差距称为（测量误差）。
4．系统输出的被调量和输入端之间存在着反馈回路的系统为（闭环）系统。
5．调节阀所能控制的最大流量Qmax与最小流量Qmin之比，称为调节阀的（可调比），以R表示。
6．流体的流量与其压力成（方根）关系。
7．调节阀前后压差较小，要求泄露量小，一般可选用（单座）阀。
8．可编程调节器采用国际标准模拟信号，即电压（1～5V），电流（4～20mA）。
9．气动调节阀调校的主要项目有（基本误差）、（回差）、（始终点偏差）和（额定行程偏差）等四项10．差压流量计正压管线不畅，仪表指示偏（小），带反吹风差压表正压管嘴不畅，仪表指示偏（大）。
11. PLC的中文含义-可编程逻辑控制器--其工作方式称为（循环扫描）。
二 .单项选择题（共题，每题3分，共30分。
将正确答案填入括号内）1. 把一个BCD码转换为一个整数值的梯形图指令的操作码是（ C ）。
2、一般而言,PLC的I/O点数要冗余多少? (A)3、请写出电磁兼容性英文缩写、(B)4、用于驱动线圈的指令是：（ D ）5、热继电器在电路中做电动机的什么保护？(B)6．工业现场压力表的示值表示被测参数的（C）。
7 若被测介质的实际温度为500℃，仪表的示值为495℃，则仪表的相对误差为（B）。
8. 压力表检定时，当示值达到测量上限后，需切断压力源，耐压(B )min。
(A)9 用差压变送器配合节流装置测量流量时,差压变送器输出信号应经过( C)10、现有一台精度等级为0.5级的测量仪表，量程为0－10000℃，在正常情况下进行校验，最大绝对误差为60℃，求该仪表的最大引用误差为（A）。
《自动化仪表与过程控制》作业参考答案
LAG1
Y 1(1 e Ls ) 1 Ts
H
G H
作业4-执行器
自动化仪表与过程控制
4.1 调节阀串联管路中，管路中其它阻力件的阻力增加会导致全开阀阻比s发生什 么变化？ （ b ）。 a.增加 b.减少 c.=1 d.不变 4.2 图示贮罐液位控制系统，为安全起见，贮罐内液体严禁溢出。当选择流出量Q为 操纵变量时，其执行器和调节器分别应选择那种类型？为什么？ a. 气关式，正作用 b. 气开式，正作用 c. 气关式，反作用 d. 气开式，反作用 解：应选择C。 在系统中，贮罐是被控对象，流出量是 操纵变量，贮槽液位高度是被控变量。 从工艺安全条件出发，为避免当控制信号 中断时，流量阀全关而导致液体溢出，执行器应选气关式。 为保证系统负反馈，调节器须选用反作用式，即被测量增加时，调节器输出的控 制信号减小。这样，才能当液位上升时，控制信号减小，使阀门开大而流出量增 加，将液位降下来。
3.2 在下列实现Smith预估控制的SLPC源程序中，填写出其运算寄存器中的数据状态。
SV
-
EV
PID
G(s)(1-e
-LsΒιβλιοθήκη MVG(s)e-LsPV
G( s)
Kp 1 Ts
)
设 仪表内可变常数寄存器P1设置控制对象增益Kp;P2设置纯滞后时间L;P3设置惯
性时间T 。
H
G H
作业3-调节器
H
G H
作业1-概述
自动化仪表与过程控制
1.1 某台测温仪表，其测量范围为100℃~600℃，经检验发现仪 表的最大绝对误差为(±)6℃，试确定该仪表的精度等级？ 解：该仪表的最大相对百分误差为:
如果将该仪表的最大相对百分误差去掉“%”号后，其数值为 由于国家规定的精度等级中没有1.2级的仪表，该仪表的最大相对 百分误差大于1.0级仪表的允许误差，所以该仪表的精确度等级为 1.5级。 1.2 一台精度等级为0.5级，量程范围为500℃~1200 ℃的电位差 计，它的最大绝对误差是多少？ 解： ΔXmax =0.5×(1200-500)/100=3.5 它的最大绝对误差是3.5 ℃
吉大15年春《过程控制与自动化仪表》在线作业二100分答案
正确答案：B 10.温度变送器只有两个品种。（）A.错误
B.正确
正确答案：A 11.简单控制系统控制参数选择时，控制通道的纯滞后时间应尽可能小。（）A.错误B.正确
正确答案：B 12.反应曲线法是一种闭环整定方法。（）A.错误B.正确
吉大15春学期《过程控制与自动化仪表》在线作业二标准答案
二、多选题（共5道试题，共20分。）1.检测误差按检测数据中误差呈现的规律性可分为（）。A.检测误差B.系统误差C.随机误差D.粗大误差
正确答案：BCD 2.自动化仪表按安装场地不同，可分为（）。A.现场类B.控制室类C.自动化化类D.电气类
正确答案：ABC 3.自动化仪表按能源形式的不同可分为（）。A.液动B.气动C.电动D.固动
正确答案：A 13.按检测的最终结果，可将流量检测分为体积流量检测法和质量流量检测法。（）A.错误B.正确
正确答案：B 14.在确定控制参数时，还应考虑工艺操作的合理性、可行性与经济性的关系。（）A.错误B.正确
正确答案：B 15.数字式控制器主要由以微处理器为核心的硬件电路和由系统程序、用户程序构成的软件两部分构成。（）A.错误B.正确
正确答案：ABC 4.直流集中供电的优点是（）。A.缩小了仪表的体积B.增强了防停电能力C.为仪表的安装创造了必要条件D.便于拆卸
正确答案：ABC 5.过程控制系统设计的主要任务是（）。A.确定合理的控制方案B.选择正确的参数检测方法C.过程控制仪表的选型D.调节器的参数整定
正确答案：ABCD
吉大15春学期《过程控制与自动化仪表》在线作业二标准答案
三、判断题（共15道试题，共60分。）1.检测仪表的工作特性是确定其性能指标的依据。（）A.错误B.正确
吉林大学过程控制与自动化仪表。
过程控制与自动化仪表单选题：1：关于PID控制的特点中说法不正确的有（）4.不具有鲁棒性2：根据经验先确定副控制器参数，再按简单控制系统参数整定的方法来整定主控制器，是串级控制系统参数整定的（）。
1.一步整定法3：关于前馈反馈控制的优点说法不正确的是（）4.解决不了稳定性与控制精度的矛盾4：与热电偶配用的自动电位差计，当输入端短路时，应显示（）2.环境温度（室温）5：构成自动调节系统需要满足下列哪个条件?（）2.闭环负反馈6：灵敏度是表达仪表对被测参数变化的灵敏程度（）。
2.正确7：调节器的反作用是指（）。
2.测量值大于给定值时，输出减小8：在管道上安装孔板时，如果将方向装反将会造成（）。
2.差压计指示变小9：管道上安装孔板时，如果将方向装反了会造成：（）2.差压计指示变小10：不属于简单控制系统的组成部分主要有。
（）3.干扰11：在串级控制系统中，主变量控制质量要求高、副变量要求不高时，主、副控制器的控制规律应分别选择（）。
2.PID（或PI）、P12：当热电阻短路时，自动平衡电桥应指示（）3.最下限温度13：简单均匀控制系统中，控制规律一般采用（）4.P14：比例度越小，余差就越（）2.越小15：现有两台压力变送器第一台为1级0－600KPa，第二台为1级250－500KPa，测量变化范围320－360KPa的的压力，那台测量准确度高。
（）2.第二台准确度高16：下列流量计中不属于速度型流量计的有（）2.椭圆齿轮流量计17：选择用压力法测量开口容器液位时，液位的高低取决于（）2.取压点位置和介质密度18：分程控制中，阀A和阀B的控制信号范围分段由（）来完成。
3.阀门定位器19：积分时间越大，积分作用就越（）2.越小20：转子流量计中转子上下压差由（）决定1.流体的流速21：当高频涡流传感器靠近铁磁物体时（）3.线圈的电感增大22：工业上使用的调节器，一般都用()来表示比例控制作用的强弱。
1.放大倍数23：简单控制系统中被控变量的选择有两种途径，其中之一是( )指标控制，以工艺指标(如压力、流量、液位、温度、成分等)为被控变量。
过程控制及自动化仪表 作业1-2答案
过程控制及自动化仪表——作业11. 用分度号为S的热电偶测温，冷端温度为20℃。
测得热电势E(t, 20) = 11.30 mV，求被测温度t。
E(t, 0)=E(t, 20)+E(20, 0)=11.30+0.113=11.413 mV查询附表A-1,t1=1150, E1=11.348t2=1160, E2=11.467(E-E1)/(E2-E1)=(t-t1)/(t2-t1)=> t=1155.46 ℃2. 用分度好为K的热电偶测试，冷端温度为25℃，热端温度为750℃，则产生的热电势是多少。
查附表A-3E(750, 0)=31.214 mVE(20, 0)=0.798 mVE(30, 0)=1.203 mV由内插法，得E(25, 0)=(0.798+1.203)/2=1.0005 mVE(750, 25)=E(750, 0)－E(25, 0)=31.214-1.0005=30.2135 mV过程控制及自动化仪表——作业23. 弹簧管测蒸汽管道内压力，仪表低于管道安装，二者标高分别为1.6m和6m，若仪表读数为0.7 MPa，已知蒸汽冷凝水密度ρ= 966 kg/m^3，g = 9.8 m^2/s，求管道内蒸汽的实际压力。
当前仪表的绝对压力：p=Δp+p0 = 0.8 MPa管道内压力按力平衡：p' = p - ρgh = 0.8 - 966*9.8*(6-1.6)*1e-6=0.7583 MPa4. 被测压力波动范围0.5~1.4 MPa，要求测量误差不大于压力示值的±5%，确定压力表量程和精度等级。
1/3*A<=(0.5~1.4) <= 2/3*AA<=1.5 MPa && A>=2.1 MPa这两个条件相互矛盾，即量程选择不能同时满足低限和高限要求，以高限优先则取量程A =0 ~ 2.5MPa >= 2.1P=(1.4*0.05)/(2.5-0)*100% = 2.8%取精度等级时按系列小于等于的最大值取，即P=2.5级。
吉大18春学期《过程控制与自动化仪表》在线作业二
吉大18春学期《过程控制与自动化仪表》在线作业二------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 自动选择性控制系统按选择器所选信号的不同大致分为（）类。
A: 1B: 2C: 3D: 4正确答案:(单选题) 2: 电动仪表的供电方式有（）和直流供电方式。
A: 交流供电方式B: 动态供电方式C: 间接供电方式D: 直接供电方式正确答案:(单选题) 3: 随动控制系统的给定值（）。
A: 随机变化B: 给定不变C: 根据情况变化D: 始终是1正确答案:(单选题) 4: 从整理结构上看，智能温度变送器由（）部分组成。
A: 2B: 3C: 4D: 5正确答案:(单选题) 5: 子流量计的流体流动方向为（）。
A: 自上而下B: 自下而上C: 循环流动D: 单相流动正确答案:(多选题) 1: 工业上常用的非接触式测温元件有（）。
A: 高温辐射温度计B: 低温辐射温度计C: 光电温度计D: 力温度计正确答案:(多选题) 2: 自动化仪表按安装场地不同，可分为（）。
A: 现场类B: 控制室类C: 自动化化类D: 电气类正确答案:(多选题) 3: 常用热电偶可分为（）。
------------------------------------------------------------------------------------------------------------------------------ A: 标准热电偶B: 非标准热电偶C: 单相热电偶D: 双向热电偶正确答案:(多选题) 4: 直流集中供电的优点是（）。
A: 缩小了仪表的体积B: 增强了防停电能力C: 为仪表的安装创造了必要条件D: 便于拆卸正确答案:(多选题) 5: 过程控制系统设计的主要任务是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、单选题（共 5 道试题，共 20 分。
）
1. 在过程控制中，使用最多的是（A）。
A. 气动执行器
B. 电动执行器
C. 热动执行器
D. 手动执行器
满分：4 分
2. 对于（D）摄氏度以上的高温，已不能用热电阻进行测量，大多采用热电偶进行测量。
A. 100
B. 200
C. 300
D. 500
满分：4 分
3. 从整理结构上看，智能温度变送器由（A）部分组成。
A. 2
B. 3
C. 4
D. 5
满分：4 分
4. 电动仪表的供电方式有（A）和直流供电方式。
A. 交流供电方式
B. 动态供电方式
C. 间接供电方式
D. 直接供电方式
满分：4 分
5. 子流量计的流体流动方向为（B）。
A. 自上而下
B. 自下而上
C. 循环流动
D. 单相流动
满分：4 分
二、多选题（共 5 道试题，共 20 分。
）
1. 直流集中供电的优点是（ABC ）。
A. 缩小了仪表的体积
B. 增强了防停电能力
C. 为仪表的安装创造了必要条件
D. 便于拆卸
满分：4 分
2. 常用热电偶可分为（AB）。
A. 标准热电偶
B. 非标准热电偶
C. 单相热电偶
D. 双向热电偶
满分：4 分
3. 系统的控制方案包括（ABC）。
A. 系统的构成
B. 控制方式
C. 控制规律
D. 控制过程
满分：4 分
4. 自动化仪表按安装场地不同，可分为（ABC ）。
A. 现场类
B. 控制室类
C. 自动化化类
D. 电气类
满分：4 分
5. 检测误差按检测数据中误差呈现的规律性可分为（BCD）。
A. 检测误差
B. 系统误差
C. 随机误差
D. 粗大误差
满分：4 分
三、判断题（共 15 道试题，共 60 分。
）
1. 当微分时间较小时，增加微分时间可以减小偏差，增大响应时间。
（）
B. 正确
满分：4 分
2. 简单控制系统控制参数选择时，干扰通道的静态增益应尽可能小。
（）
A. 错误
B. 正确
满分：4 分
3. 控制系统的性能指标有单项指标和综合指标两种。
（）
A. 错误
B. 正确
满分：4 分
4. 方波响应曲线是在过程正常输入的基础上再叠加一个阶跃变化后获得的。
（）
A. 错误
B. 正确
满分：4 分
5. 在确定控制参数时，还应考虑工艺操作的合理性、可行性与经济性的关系。
（）
A. 错误
满分：4 分
6. 衰减曲线法是与临界比例度法完全不同的方法。
（）
B. 正确
满分：4 分
7. 串级控制系统适用于容量滞后较大的过程。
（）
A. 错误
满分：4 分
8. 比值控制系统是使一种物料随另一种物料按一定比例变化的控制系统。
（）
A. 错误
满分：4 分
9. 当广义过程控制通道时间常数较小、负荷变化不大且工艺要求允许有静差时，应选用P调节。
（）
A. 错误
满分：4 分
10. 动态误差是指被测参数在干扰作用下处于变动状态时仪表的输出值与参数实际值之间的差异。
（）
A. 错误
满分：4 分
11. 混合法是将机理演绎法与试验辨识法相互交替使用的一种方法。
（）
A. 错误
B. 正确
满分：4 分
12. 执行器是过程控制系统的重要组成部分。
（）
A. 错误
满分：4 分
13. 过程控制主要针对离散型生产过程采用的一种控制方法。
（）
B. 正确
满分：4 分
14. 电动调节阀有3种工作方式。
（）
B. 正确
满分：4 分
15. 检测仪表的基本特性可分为固有特性与工作特性。
（）
A. 错误
满分：4 分。
