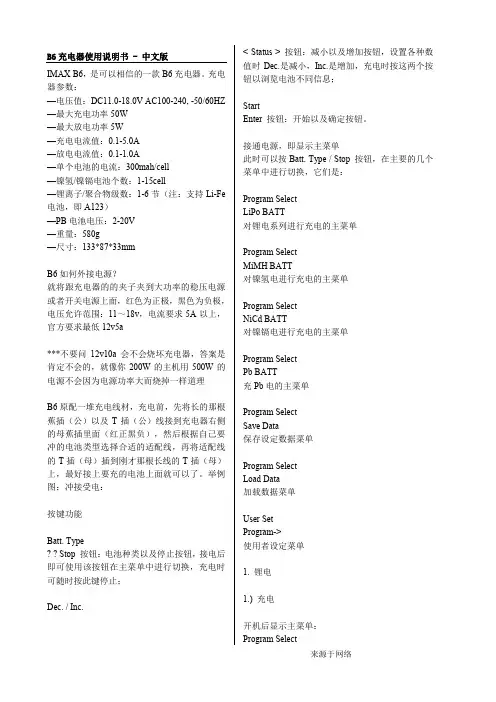

B6充电器详细使用说明

B6充电器使用说明书 - 中文版

IMAX B6，是可以相信的一款B6充电器。充电器参数：

—电压值：DC11.0-18.0V AC100-240, -50/60HZ —最大充电功率50W

—最大放电功率5W

—充电电流值：0.1-5.0A

—放电电流值：0.1-1.0A

—单个电池的电流：300mah/cell

—镍氢/镍镉电池个数：1-15cell

—锂离子/聚合物级数：1-6节（注：支持Li-Fe 电池，即A123）

—PB电池电压：2-20V

—重量：580g

—尺寸：133*87*33mm

B6如何外接电源？

就将跟充电器的的夹子夹到大功率的稳压电源或者开关电源上面，红色为正极，黑色为负极，电压允许范围：11～18v，电流要求5A以上，官方要求最低12v5a

***不要问12v10a会不会烧坏充电器，答案是肯定不会的，就像你200W的主机用500W的电源不会因为电源功率大而烧掉一样道理

B6原配一堆充电线材，充电前，先将长的那根蕉插（公）以及T插（公）线接到充电器右侧的母蕉插里面（红正黑负），然后根据自己要冲的电池类型选择合适的适配线，再将适配线的T插（母）插到刚才那根长线的T插（母）上，最好接上要充的电池上面就可以了。举例图：冲接受电：

按键功能

Batt. Type

Stop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止；

Dec. / Inc.

< Status > 按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息；Start

Enter 按钮：开始以及确定按钮。

接通电源，即显示主菜单

此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是：

Program Select

LiPo BATT

对锂电系列进行充电的主菜单

Program Select

MiMH BATT

对镍氢电进行充电的主菜单

Program Select

NiCd BATT

对镍镉电进行充电的主菜单

Program Select

Pb BATT

充Pb电的主菜单

Program Select

Save Data

保存设定数据菜单

Program Select

Load Data

加载数据菜单

User Set

Program->

使用者设定菜单

1. 锂电

1.) 充电

开机后显示主菜单：

Program Select

LiPo BATT

按Start / Enter按钮确定

屏幕显示

LiPo CHARGE

*.*A *.*V(*S)

这个是锂电充电，非平衡充，不推荐所以要继续

按Inc. > ，屏幕显示：

LiPo BALANCE

*.*A *.*V(*S)

这个就是传说中的锂电平衡充电功能了，我们要用的就是平衡充电，所以要在这里进行操作，如下：

按Start / Enter，A前面的数字闪烁

按Dec. < 或者Inc. >改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah电池最高用4.4a，2200mah电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用2.2a，依此类推

Dec. < 减小该数值，Inc. > 增加该数值

按Start / Enter，V(*S)前面的数字闪烁

按Dec. < 或者Inc. >改变改数值大小，这个是选择电池额定电压，为3.7的倍数，车用电池一般为7.4v，即2S（每3.7v=1S）

长按Start / Enter，出现如下屏幕：

Battery Check

Wait…

如果电池连接不正确，则显示：CONNECTION BREAK

如连接正确，则显示：

上行：R: *SER S: *SER (说明一下：R: *SER是指充电器自动检测到的电池节数，S: *SER是你设置的电池节数，如果数值不等，请不要开始充电，以免损坏电池)

下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换

此时按Start / Enter开始充电，按Satt. Type / Stop取消充电，返回设置界面

充电界面：

Li*S *.*A *.**V

CHG ***:** *****

第一行：锂电节数，即时充电电流，即时电池总电压第二行：充电指示，充电耗时，充进的电量数

充满之后显示：FULL（后面还有一串英文以及数字）

***充电过程中可随时按Batt. Type / Stop按钮停止充电

***充电过程中壳随时按Start / Enter按钮改变充电电流，改变后记得再次确认即可

***充电过程中可随时按Inc. > 观看各节电池单独电压

***充电过程中可随时按Dec. < 观看各设定参数

2.）放电

选择LiPo DISCHARGE功能，界面：

LiPo DISCHARGE

*.*A *.*V(*S)

操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设为6.0V(2S)

***注意：现在IMAX对旗下的B5进行了一定的改造，以前B5的平衡充是将电池平衡充接头接上去就可以平衡充电，现在新版B5以及B6，都必须同时接上放电接头以及平衡充电接头，方可进行对锂电的充放（如图所示）

***补充一点：LiPoCHARGE / LiPo FAST CHG不知道具体作用，按照字面意思是锂聚合物电池充电/锂聚合物快速充电，因为都不知道与平衡充电有什么联系，所以不建议使用。因为锂电电芯有明确的电压限制，所以是要求使用平衡充电器进行电压平衡充电，以防止某片电压偏低而导致另一片电压过高而出现危险情况

***LiPo STORAGE功能是用于保存锂电，如果锂电长期不使用，请将锂电充满电后，使用这个功能，将电压放至锂电的长期保存电压即可，使用方法与充电方法雷同，只是放电电流最大只有1A -- 放电使用这个，而不要使用LiPo DISCHARGE。此时，放电的3S截止电压为：11.4V。

2.镍氢电

1.）充电
