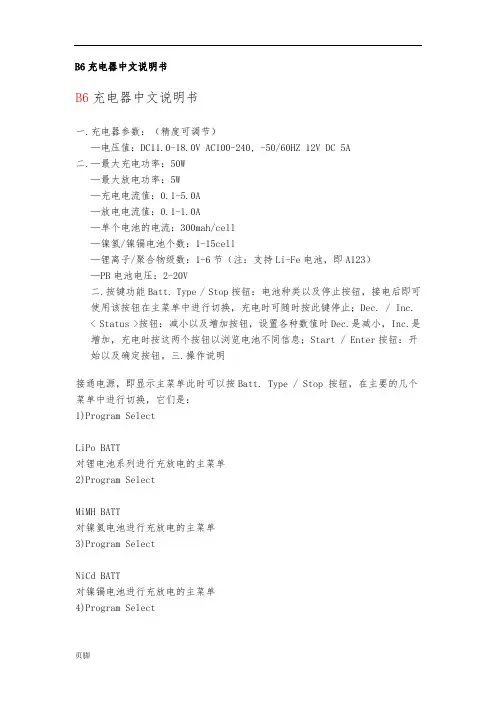

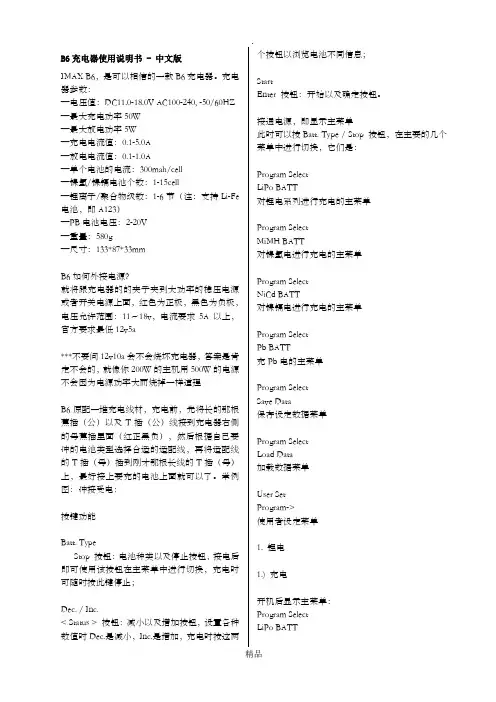

一.充电器参数:
—电压值:DC11.0-18.0V 选配AC100-240, -50/60HZ 12V DC 5A 适配器
—最大充电功率:50W
—最大放电功率:5W
—充电电流值:0.1-5.0A
—放电电流值:0.1-1.0A
—单个电池的电流:300mah/cell
—镍氢/镍镉电池个数:1-15cell
—锂离子/聚合物级数:1-6节(注:支持Li-Fe电池,即A123)—PB电池电压:2-20V
二.按键功能
Batt. Type / Stop按钮:电池种类以及停止按钮,接电后即可使用该按钮在主菜单中进行切换,充电时可随时按此键停止;
Dec. / Inc.
< Status >按钮:减小以及增加按钮,设置各种数值时Dec.是减小,Inc.是增加,充电时按这两个按钮以浏览电池不同信息;
Start / Enter按钮:开始以及确定按钮。
三.操作说明
接通电源,即显示主菜单
此时可以按Batt. Type / Stop
按钮,在主要的几个菜单中进行切换,它们是:
1)Program Select LiPo BATT对锂电池系列进行充放电的主菜单
2)Program Select MiMH BATT对镍氢电池进行充放电的主菜单
3)Program Select NiCd BATT对镍镉电池进行充放电的主菜单
4)Program Select Pb BATT对蓄电池进行充放电的主菜单
5)Program Select Save Data保存设定数据菜单
6)Program Select Load Data加载数据菜单
7)User Set Program->使用者设定菜单
⑴锂电池充放电
1.)充电开机后显示主菜单:Program Select LiPo BATT
按Start / Enter按钮确定,屏幕显示LiPo CHARGE
*.*A *.*V(*S)
这个是锂电充电,非平衡充,不推荐所以要继续.(适用于不带平衡端子的锂电池)
按Inc. > ,屏幕显示:LiPo BALANCE *.*A
*.*V(*S)
这个就是锂电平衡充电功能了,我们模型基本要用的就是平衡充电,所以要在这里进行操作,如下:按Start / Enter,A前面的数字闪烁,按Dec. < 或者 Inc. >改变改数值大小,这个是充电电流选择,锂聚合物电池最多不可超过1c,也就是4400mah电池最高用4.4a,2200mah电池最高用2.2a,这样类推;建议保守点用0.5c,即4400mah电池用2.2a,依此类推,Dec. < 减小该数值,Inc. >
增加该数值,按Start / Enter,V(*S)前面的数字闪烁,按Dec.
< 或者 Inc. >改变改数值大小,这个是选择电池额定电压,为
3.7的倍数,车用电池一般为7.4v,即2S(每3.7v=1S)
长按Start / Enter,出现如下屏幕:Battery Check Wait…
如果电池连接不正确,则显示:CONNECTION BREAK
如连接正确,则显示:上行:R: *SER S: *SER(说明一下:R: *SER 是指充电器自动检测到的电池节数,S: *SER是你设置的电池节数,如果数值不等,请不要开始充电,以免损坏电池)下行:
CANCEL(STOP)与CONFIRM(ENTER)来回切换
此时按Start / Enter开始充电,按Satt. Type / Stop取消充电,返回设置界面
充电界面:Li*S *.*A
*.**V
CHG ***:** *****
第一行:锂电节数,即时充电电流,即时电池总电压,第二行:充电指示,充电耗时,充进的电量,充电指示:充电时显示CHG , 充满之后显示:FULL
***充电过程中可随时按Batt. Type / Stop按钮停止充电
***充电过程中壳随时按Start / Enter按钮改变充电电流,改变后记得再次确认即可
***充电过程中可随时按Inc. >
观看各节电池单独电压
***充电过程中可随时按 Dec. <
观看各设定参数
2.)放电
在对锂电池系列进行充放电的主菜单中继续按Inc. >
,屏幕显示如下界面:
LiPo DISCHARGE *.*A *.*V(*S)按Start / Enter,选择\
放电功能,
操作方法跟充电一样,设置好放电电流和放电截至电压即可,电压为3的倍数级增减,7.4v锂电请设为6.0V(2S)
***注意:必须同时接上放电接头以及平衡充电接头,方可进行对锂电的充放
***补充:LiPoCHARGE / LiPo FAST CHG具体作用,适用于不带平衡端子的锂聚合物电池充电/锂聚合物快速充电,对于有平衡端的电池不建议使用。因为锂电电芯有明确的电压限制,所以是要求使用平衡充电器进行电压平衡充电,以防止某片电压偏低而导致另一片电压过高而出现危险情况
***LiPo STORAGE功能是用于保存锂电,如果锂电长期不使用,请将锂电充满电后,使用这个功能,将电压放至锂电的长期保存电压即可,使用方法与充电方法雷同,只是放电电流最大只有1Ab
⑵镍氢电池充放电
1.)充电主菜单时按Batt. Type / Stop选择到:PROGRAM SELECT NiMH BATT
这个就是镍氢电池充电模式,按Start / Enter,显示:NiMH CHARGE Man CURRENT *.*A
按Start / Enter,A前面的数字闪烁,按Dec. < 或者 Inc. >改变改数值大小,这个是充电电流选择,一般认为1C~1.5C的电流进行充电对电池会比较好.
*** 改变强制充电电流与自动充电电流控制NiMH CHARGE Man CURRENT *.*A
在这个开始前的充电电流选择界面,B6默认是手动充电电流即后面是 Man字样,在该种充电方式下,充电器会按照你所设置的充电电流进行充电,即强制使用你所设置的充电电流,这样并非好事,因此B6亦可以改变为自动充电电流控制。
改变方法:在选择充电电流界面:NiMH CHARGE Man CURRENT *.*A 按Start / Enter按钮,则充电电流数值闪烁,此时同时按下Dec.<与 Inc.>两个按钮0.5秒,则转换为自动充电电流控制,屏幕显示改变为:NiMH CHARGE Aut CUR LIMIT *.*A*.*数值为闪烁状态,此时改变该数值,则是充电时的峰值电流,可以理解为最高充电电流限制,充电器会自动控制充电电流,但是不会超越你所设置的数值
设置好充电电流之后长按Start / Enter,显示:Battery Check Wait…如电池和连接正常则显示:NiMH *.*A *.*V CHG ***.** *****
显示内容与上述锂电一样,充满后显示内容与锂电雷同,有FULL字眼即为充满
***充电过程中可随时按Batt. Type / Stop按钮停止充电
***充电过程中壳随时按Start / Enter按钮改变充电电流,改变后记得再次确认即可
***充电过程中可随时按 Dec. < 或者 Inc. > 观看各设定参数
