实验四 眼图
实验四数字解调与眼图
实验四数字解调与眼图一、实验目的1. 掌握2DPSK相干解调原理。
2. 掌握2FSK过零检测解调原理。
二、实验内容1. 用示波器观察2DPSK相干解调器各点波形。
2. 用示波器观察2FSK过零检测解调器各点波形。
3．用示波器观察眼图。
三、基本原理可用相干解调或差分相干解调法（相位比较法）解调2DPSK信号。
在相位比较法中，要求载波频率为码速率的整数倍，当此关系不能满足时只能用相干解调法。
本实验系统中，2DPSK载波频率等码速率的13倍，两种解调方法都可用。
实际工程中相干解调法用得最多。
2FSK信号的解调方法有：包络括检波法、相干解调法、鉴频法、过零检测法等。
图4-1 数字解调方框图（a）2DPSK相干解调（b）2FSK过零检测解调本实验采用相干解调法解调2DPSK信号、采用过零检测法解调2FSK信号。
2DPSK模块内部使用+5V、+12V和-12V电压，2FSK模块内部仅使用+5V电压。
图4-1为两个解调器的原理方框图，其电原理图如图4-2所示（见附录）。
2DPSK解调模块上有以下测试点及输入输出点：∙ MU 相乘器输出信号测试点∙ LPF 低通、运放输出信号测试点∙ Vc 比较器比较电压测试点∙ CM 比较器输出信号的输出点/测试点∙ BK 解调输出相对码测试点∙ AK-OUT 解调输出绝对码的输出点/测试点（3个）∙ BS-IN 位同步信号输入点2FSK解调模块上有以下测试点及输入输出点：∙ FD 2FSK过零检测输出信号测试点∙ LPF 低通滤波器输出点/测试点∙ CM 整形输出输出点/测试点∙ BS-IN 位同步信号输入点∙ AK-OUT 解调输出信号的输出点/测试点（3个）2DPSK解调器方框图中各单元与电路板上元器件的对应关系如下：∙相乘器U29：模拟乘法器MC1496∙低通滤波器R31；C2∙运放U30：运算放大器UA741∙比较器U31：比较器LM710∙抽样器U32:A：双D触发器7474∙码反变换器U32:B：双D触发器7474；U33:A：异或门74862FSK解调器方框图中各单元与电路板上元器件对应关系如下：∙整形1 U34:A：反相器74HC04∙单稳1、单稳2 U35：单稳态触发器74123∙相加器U36：或门7432∙低通滤波器U37：运算放大器LM318；若干电阻、电容∙整形2 U34:B：反相器74HC04∙抽样器U38:A：双D触发器7474在实际应用的通信系统中，解调器的输入端都有一个带通滤波器用来滤除带外的信道白噪声并确保系统的频率特性符合无码间串扰条件。
光纤通信原理实验课件PPT光纤通信原理实验教学课件
实验二 电话光纤传输系统实验
1、若模拟电话光纤传 输时有噪声，可根据 模拟信号光纤传输步 骤进行调试。
2、若数字电话光纤传输时
！ 有噪声，可根据数字光纤 传输步骤进行调试。
注意事项
38
实验二 电话光纤传输系统实验
思考题
1、能否用一根光纤传输两路模拟信号，如 果可以，如何实现？如果不行，说明理由。
实
验
2 连接导线：T504与T101连接。
准
备
3
将拨码开关BM1、BM2和BM3分别拨到 数字、1310nm和1310nm。
10
实验一 数字信号光纤传输实验
实验步骤
4
接上交流电源线，先开交流开关，再 开直流开关K01，K02。
实
验 准 备
5
接通数字信号源模块、光发模块(K10) 的直流电源。
6
用万用表监控R110两端电压，调节半导 体激光器驱动电流，使之小于25mA。
实验步骤
模拟电话光纤传输系统实验
1
用实验十一调试方法调节，使1310nm光纤 通信系统能够正常传输模拟信号。
实 验 准
2
连接导线：T401与T111连接，T412与T121 连接，T402与T411连接。并接上电话机。
备
3
用光纤跳线将1310nm光发端机与1310nm 光收端机连接起来。
26
实验二 电话光纤传输系统实验
18
实验二 电话光纤传输系统实验
了解电话及语音信号通过光纤传输的全
实
过程
验
目
的
握模拟电话、数字电话光纤传输的工作
原理
19
实验二 电话光纤传输系统实验
ZY12OFCom13BG3 光纤通信原理实验箱
实验四：数字解调与眼图
实验四：数字解调与眼图一、实验目的1.掌握2DPSK相干解调原理；2.掌握2FSK过零检测解调器各点波形；3.掌握2FSK过零检测解调原理。
二、设计过程或实验原理概述本实验采用相干解调法解调2DPSK信号。
采用过零检测法解调2FSK信号。
本实验系统中，2DPSK载波频率等码速率的13倍。
2FSK信号解调方法有：络括检波法，相干解调法，鉴频法，过零检测法。
三、实验仪器.设备实验箱、电源、示波器四、实验内容步骤及数据本实验使用数字信源单元、数字调制单元、载波同步单元、2DPSK解调单元及2FSK解调单元，它们之间的信号连结方式如图4-5所示,其中实线是指已在电路板上布好的,虚线是实验中要手工连接的。
实际通信系统中，解调器需要的位同步信号来自位同步提取单元。
本实验中尚未用位同步提取单元,所以位同步信号直接来自数字信源。
在做2DPSK解调实验时，位同步信号送给2DPSK解调单元，做2FSK解调实验时则送到2FSK解调单元。
数字信源数字调制2FSK解调2D P SK解调载波同步BS-OUTNRZ-OUT(AK)CAR-OUT2FSK2DPSKBS-INBS-IN图4-5 数字解调实验连接图1. 复习前面实验的内容并熟悉2DPSK解调单元及2FSK解调单元的工作原理，接通实验箱电源。
将数字调制单元单刀双掷开关K7置于左方NRZ端。
2. 检查要用到的数字信源、数字调制及载波同步单元是否工作正常，保证载波同步单元处于同步态！3. 2DPSK解调实验（1）将数字信源单元的BS-OUT用信号连线连接到2DPSK解调单元的BS-IN 点,以信源单元的FS信号作为示波器外同步信号，将示波器的CH1接数字调制单元的BK，CH2（建议使用示波器探头的x10衰减档）接2DPSK解调单元的MU。
MU与BK同相或反相，其波形应接近图4-3所示的理论波形。
（2）示波器的CH2接2DPSK解调单元的LPF，可看到LPF与MU同相。
当一帧内BK中“1”码“0”码个数相同时，LPF的正、负极性信号电平与0电平对称，否则不对称。
眼图实验(含总结)
实验报告20 年度春季学期数字通信原理课程名称实验二眼图实验名称实验名称：眼图实验目的：理解升余弦滚降系统的特性；理解眼图的含义。
实验要求：1.绘制滚降系数分别为0,0.5,1的升余弦系统的时域波形和频谱，并分析之。
2.画出滚降系数为1的升余弦系统的眼图。
实验过程：1.打开MATLAB新建一个文件，然后按照老师所给的PPT的实验教程指南打上以下的程序：Ts=1;N=17;dt=Ts/N;df=1.0/(20.0*Ts);t=-10*Ts:dt:10*Ts;f=-2/Ts:df:2/Ts;a=[0,0.5,1];for n=1:length(a)for k=1:length(f)if abs(f(k))>0.5*(1+a(n))/TsXf(n,k)=0;elseif abs(f(k))<0.5*(1-a(n))/TsXf(n,k)=Ts;elseXf(n,k)=0.5*Ts*(1+cos(pi*Ts/(a(n)+eps)*(abs(f(k))-0.5*(1-a(n))/Ts)));end;end;xt(n,:)=sinc(t/Ts).*(cos(a(n)*pi*t/Ts))./(1-4*a(n)^2*t.^2/Ts^2+eps);endsubplot(211);plot(f,Xf);axis([-1 1 0 1.2]);xlabel('f/Ts');ylabel('升余弦滚降频谱');subplot(212);plot(t,xt);axis([-10 10 -0.5 1.1]);xlabel('t');ylabel('升余弦滚降波形');图1 升余弦滚降函数代码2.之后点击运行，然后能看见结果：图2 升余弦滚降3.然后在按照老师所给的实验操作指南，打上眼图的源代码，如下：图3眼图源代码（1）图4 眼图源代码（4）4.之后自己编写一段sigexpand函数，然后运行它之后在运行眼图代码，得到结果如下：图5 眼图运行结果实验小结：通过本次对眼图与升余弦滚降系统的特性分析让我对于其的结构理解、更加的深刻，我不断地翻阅书籍和网上的相关知识得到了滚降系数α：在无码间串扰条件下所需带宽W 和码元传输速率Rs 的比值（即奈奎斯特频率），将本来很模糊的概念到最后的融会贯通。
眼图形成原理

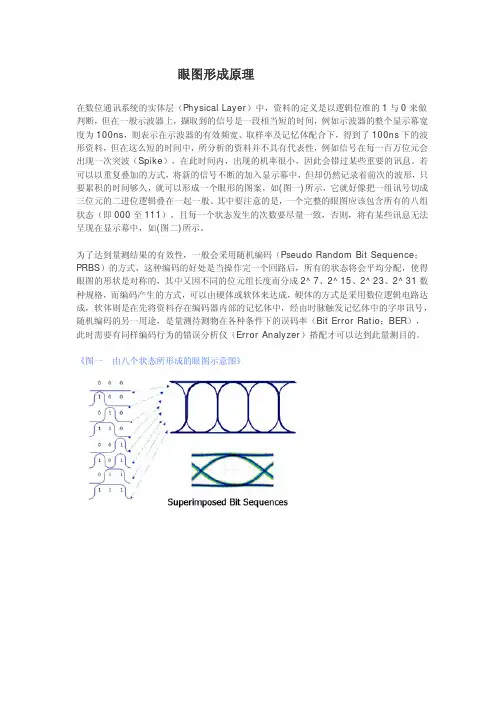

眼图形成原理在数位通讯系统的实体层（Physical Layer）中，资料的定义是以逻辑位准的1与0来做判断，但在一般示波器上，撷取到的信号是一段相当短的时间，例如示波器的整个显示幕宽度为100ns，则表示在示波器的有效频宽、取样率及记忆体配合下，得到了100ns下的波形资料，但在这么短的时间中，所分析的资料并不具有代表性，例如信号在每一百万位元会出现一次突波（Spike），在此时间内，出现的机率很小，因此会错过某些重要的讯息。
若可以以重复叠加的方式，将新的信号不断的加入显示幕中，但却仍然记录着前次的波形，只要累积的时间够久，就可以形成一个眼形的图案，如(图一)所示，它就好像把一组讯号切成三位元的二进位逻辑叠在一起一般。
其中要注意的是，一个完整的眼图应该包含所有的八组状态（即000至111），且每一个状态发生的次数要尽量一致，否则，将有某些讯息无法呈现在显示幕中，如(图二)所示。
为了达到量测结果的有效性，一般会采用随机编码（Pseudo Random Bit Sequence；PRBS）的方式，这种编码的好处是当操作完一个回路后，所有的状态将会平均分配，使得眼图的形状是对称的，其中又因不同的位元组长度而分成2^7、2^15、2^23、2^31数种规格，而编码产生的方式，可以由硬体或软体来达成，硬体的方式是采用数位逻辑电路达成，软体则是在先将资料存在编码器内部的记忆体中，经由时脉触发记忆体中的字串讯号，随机编码的另一用途，是量测待测物在各种条件下的误码率（Bit Error Ratio；BER），此时需要有同样编码行为的错误分析仪（Error Analyzer）搭配才可以达到此量测目的。
《图一由八个状态所形成的眼图示意图》《图二因缺乏某组状态将无法形成完整的眼图》硬体介绍最简单且直接能分析出眼图的仪器非示波器莫属，而在取样的方法上，又分成即时（Real time）及重复性（Repetition）两大类，而一般的示波器，大抵都是以前者为主，后者主要是因应Gigabit速度以上的测试，如Infiniband、光纤通讯等，其分类上大致可以从操作的频宽来作区隔，即时取样主要在DC至6GHz范围内，而重复取样则针对100MHz以上至65Ghz为主。
眼图有关知识详细解释
眼图综述报告-----------李洋目录1. 眼图的形成 (2)1.1 传统的眼图生成方法 (2)1.2 实时眼图生成方法 (3)1.3 两种方法比较 (4)2. 眼图的结构与参数介绍 (4)2.1 眼图的结构图 (4)2.2 眼图的主要参数 (5)2.2.1 消光比 (5)2.2.2 交叉点 (5)2.2.3 Q因子 (6)2.2.4 信号的上升时间、下降时间 (6)2.2.5 峰—峰值抖动和均方根值抖动 (6)2.2.6 信噪比 (6)3. 眼图与系统性能的关系 (7)4. 眼图与BER的关系 (7)4. 如何获得张开的眼图 (8)5. 阻抗匹配的相关知识 (9)5.1 串联终端匹配 (9)5.2 并联终端匹配 (10)6. 眼图常见问题分析 (10)7. 总结 (17)1.眼图的形成眼图是一系列数字信号在示波器上累积而显示的图形，其形状类似于眼睛，故叫眼图。
在用余辉示波器观察传输的数据信号时，使用被测系统的定时信号，通过示波器外触发或外同步对示波器的扫描进行控制，由于扫描周期此时恰为被测信号周期的整数倍，因此在示波器荧光屏上观察到的就是一个由多个随机符号波形共同形成的稳定图形。
这种图形看起来象眼睛，称为数字信号的眼图。
示波器测量的一般信号是一些位或某一段时间的波形，更多的反映的是细节信息。
而眼图则反映的是链路上传输的所有数字信号的整体特性。
如下图：1.1 传统的眼图生成方法采样示波器的CLK通常可能是用户提供的时钟,恢复时钟,或者与数据信号本身同步的码同步信号.图：采样示波器眼图形成原理1.2 实时眼图生成方法实时示波器通过一次触发完成所有数据的采样,不需附加的同步信号和触发信号.通常通过软件PLL方法恢复时钟。
图：实时示波器眼图形成原理另一种示意图:图：实时示波器眼图形成原理1.3 两种方法比较1.传统的方法比实时眼图生产方法测量的速度要慢100至1000倍。
2.传统的眼图生成方法测量精度没有实时眼图生成方法高。
眼图实验报告
眼图实验报告眼图实验报告引言：眼图是一种常用的电信测量工具，用于分析数字信号的质量和稳定性。
通过观察信号在示波器屏幕上的显示，我们可以获得信号的波形、噪声和时钟抖动等信息。
本实验旨在通过眼图分析方法，对数字信号进行测量和评估。
一、实验目的本实验的主要目的是通过眼图实验，了解数字信号的质量和稳定性，并掌握使用眼图进行信号分析的方法。
二、实验原理眼图是一种通过示波器观察信号波形的方法。
在示波器屏幕上，我们可以看到一系列的“眼睛”，每个“眼睛”代表了一个数据位。
通过观察这些“眼睛”的开闭程度和位置，我们可以判断信号的质量和稳定性。
在眼图中，水平轴代表时间，垂直轴代表信号的电压。
每个“眼睛”由上下两条边界线和中间的开放区域组成。
边界线的位置和开放区域的大小反映了信号的噪声和时钟抖动情况。
边界线越平整，开放区域越大，表示信号质量越好；反之，表示信号质量较差。
三、实验步骤1. 连接示波器和信号源：将信号源的输出与示波器的输入相连。
2. 设置示波器参数：根据实际情况，设置示波器的触发模式、时间基准和垂直尺度等参数。
3. 调整示波器触发：通过调整示波器的触发模式和触发电平，使信号能够稳定地显示在示波器屏幕上。
4. 观察眼图：调整示波器的水平和垂直尺度，观察眼图的显示情况。
注意观察边界线的平整程度和开放区域的大小。
5. 分析眼图：根据眼图的显示结果，分析信号的质量和稳定性。
可以通过观察边界线的位置和开放区域的大小，判断信号是否存在噪声和时钟抖动。
6. 记录实验数据：将实验中观察到的眼图结果记录下来，以备后续分析和比较。
四、实验结果与分析通过眼图实验，我们观察到了不同信号的眼图，并进行了分析。
在实验中，我们发现开放区域较大、边界线平整的眼图代表了较好的信号质量和稳定性，而开放区域较小、边界线波动较大的眼图则表示信号质量较差。
实验中，我们还观察到了一些常见的眼图特征。
例如，当信号存在噪声时，眼图的开放区域会变小，边界线会变得不规则；当信号存在时钟抖动时，眼图的边界线会出现波动。
眼图观察实验
眼图观察实验实验九眼图观察实验实验内容1、PN码/CMI码的眼图。
2、噪声、码间干扰对眼图的影响。
3、眼图的垂直张开度与水平张开度。
一、实验目的1、熟悉基带信号的眼图观察方法。
2、学会用眼图判断数字信道的传输质量。
3、分析眼图的垂直张开度与水平张开度。
二、眼图观察电路眼图是在同步状态下，各个周期的随机信码波形，重叠在一起所构成的组合波形。
其形状类似一只眼睛故名眼图。
其形成是由于人眼的视觉暂留作用把随机信号在荧屏上反复扫描的波形复合起来。
眼图是用来观察数字传输系统是否存在码间干扰的最简单、直观的方法。
将示波器置于外同步状态，平台的输出时钟接往示波器的通道1，伪随机码接往示波器的通道2，缓慢调整示波器的“同步”旋钮，当时钟与信码的相位同步时即可在示波器屏幕上观察到眼图。
眼图的垂直张开度反映信码幅度的变化量，可用来表示系统的抗噪声能力，垂直张开度越大，抗噪声能力越强。
水平张开度则反映信码的码间干扰。
水平张开度越大，表示信码的码间干拢越小。
垂直张开度与水平张开度越大，越有利于信码再生器的判决，还原出来信码的误码率就越小。
Vt11垂直张开度E= 水平长开度E1= 0tV22V V 12 t 1 t 2图9-1 模型化眼图平台上专门设置有眼图观察电路，它是一级由运算放大器和RC网络组成的低通滤波器，把输入数字信号的高频分量滤除，得到一个模拟的升余弦波，以获得眼图观察效果。
输入的PN码数字信号由U101 CDLD可编程模块二内的数字信号产生电路产生，经过 U101 CPLD可编程模块二 70 CMI码 34 产生电路 35 5 36 31 PN2 2KB/S PN 32 码产生电路CMIOUTCMI MCMI 数字信号眼图FCMI 测试点测试点TP902 TP903 HPN2 FPN2 眼 HPN2 CMI码 1 图 HPN32 2 PN32 3 K02 观 FPN32 察 HC1 1KHz方波电产生电路 FC1 路 HC2 FC2 32KHz方波产生电路 U301 U302 FPGA可编程模块一 39 CMI码产生电路 47 2KB/S PN 码产生电路 48 32KB /S PN 码产生电路 ? ? ? ? 图9-2 眼图观察方框图 ? ? FPGA/CPLD模块选择开关K01和PN码/CMI码选择开关K02的3~2送入眼图观察电路。
七年级科学眼和视觉4
课后小结
• • • • • •
眼球的结构 视觉的形成 视觉的限制 近视和远视 色盲 爱护眼睛
THE
END
第六节
眼和视觉
仙降镇中
夏
眼球的结构
近视的成因 远视的成因 视力的矫正
眼球的结构
睫状体 １ 虹 膜 ２ 角 膜 ３ 瞳 孔 ４ 晶状体 ５
玻璃体 ６
巩 ７膜
脉络膜 ８ 视网膜 ９
视神经 10
正 常 眼 远处物体反射的光线经 过晶状体的折射后形成 的物像落在视网膜上
近 视 眼 晶状体曲度过大或眼 球前后径过长使物像 落在视网膜的前方
正 常 眼 远处物体反射的光线经 过晶状体的折射后形成 的物像落在视网膜上
远 视 眼 晶状体曲度过小或眼 球前后径过短使物像 落在视网膜的后方
近 视
矫 正
远 视
矫 正Biblioteka 人类视觉上的限制• 实验1 近点和远点
• 实验2 感觉盲点 • 盲点是视神经在视网 膜上穿过的地方,无感 光细胞
近视
远视
色盲
1766年9月6日，道尔顿生于英国。家境十分清贫。12岁时，因要帮父母想法挣钱来 养家糊口而停学。停学后，他仍顽强地坚持自学。 本村学校一位教师见道尔顿勤奋好学，便把他招去当了助理教师。起先，淘气的学生 瞧不起这位比自己大不了多少的“小先生”，因为道尔顿那年只15岁。他们挖空心思地 找来一些难题，想给“小先生”一个下马威。没料到“小先生”面对难题，不费吹灰之 力一一解出。于是学生们对他心悦诚服了.没干多久，，他到坎达尔中学当了数学教师。 在这儿，除了教书，几乎所有时间，他都用来读书。数理化方面的书他看，法文等外 文也学在该校干了一些年，他被提升为校长。他曾专门拜一个叫戈夫的盲人为师，学习 气象学、数学、希腊文等。 1794年，28岁的道尔顿在科学研究方面取得了不少成就，在科技界已崭露头角。有一 天，他突然想起今天是妈妈的生日，想买点礼物给老人，以示祝贺。 他精心挑选了一双挺高级的丝袜子。他一溜烟跑口家去。“妈妈，您看这双袜子多好！ 您穿上一定是既大方又舒适。” 妈妈一看，顿时哈哈大笑，对客人们说：“都来看，我儿子把我当年轻人了，给我买 了双樱桃红色的袜子。” 道尔顿感到奇怪，赶紧解释：“不，妈妈，我知道您年纪大了，不适合穿色彩鲜艳的， 所以就选了双灰色的，可您硬要说是红色的。” 一位客人接过袜子，递到道尔顿的眼皮底下说：“这明明是樱桃红嘛，怎么会是灰色 呢！你是还没睡醒吧？”说得满屋子的人哄堂大笑。 道尔顿的哥哥接过袜子一看：“弟弟，不错，妈妈完全可以穿，这灰色多好看啊！” 在场的人几乎都看了这双袜子。结果形成了两派意见：一派是道尔顿兄弟，硬说社袜 子是灰色的；一派是其他人，都说袜于是樱桃红色的。 道尔顿有点疑惑了：“难道我们眼睛有问题了。我看着明明是灰色，怎么别人都说是 红色？” 袜子颜色之争一事过后，人们都只当件怪事讲讲而已，他却不同，一心想解开这个谜。
眼图测量分析
眼圖之量測分析引言眼圖是一項時間分析工具，讓使用者能夠清楚看見時間和強度的誤差。
在真實生活中，諸如抖動之類的誤差非常難以量化，因為經常改變，而且非常小。
因此，眼圖非常利於尋找最大抖動以及電壓強度的誤差，如圖一所示。
圖一、眼圖檢視的抖動和電壓雜訊示意圖誤差增加時，眼圖中心的白色空間就會縮小。
那個空間由兩項特性所定義：眼寬(Eye Width)和眼高(Eye Height)。
圖二中白色空間的寬度就稱為眼寬。
因此，眼圖由數量足夠的樣本構成（數百萬個時間段落轉換），眼寬就是用來度量在任何指定的時間期間內、資料線穩定的時間長度的良好工具。
這樣可以了解可允許的保存時間和建立時間有多少。
最後完成的眼圖中的白色空間的高度就稱為眼高。
如果眼圖由數量足夠的樣本構成（數百萬個時間段落轉換），眼高可以指出接收器的VIH和VIL必須位於何處，才能正確地對資料取樣。
數位訊號轉換的品質越好，眼圖中的開放白色空間越大。
換言之，眼寬和眼高應該盡可能地大。
圖二、眼圖的高度及寬度示意圖實驗原理其形狀似人的眼睛，因此被稱爲眼圖。
而檢視數位傳輸器的輸出三個時間段落，即可建構出眼圖。
圖三中的眼圖是將所有可能的0與1的組合疊在一條線段上，而完成建構。
圖三、數位訊號對應之眼圖在數位系統中，時間是最重要的因素之一。
數位通訊的可靠性和準確性都是根據其時間功能的品質而定。
在真實世界的數位通訊系統中，有許多時間上的誤差，其中最重要的兩個是抖動(Jitter)和飄移(Drift)。
分別以抖動(Jitter)及飄移(Drift)敘述之：一、抖動(Jitter)抖動(Jitter)是指與事件的理想時間的誤差，通常是從參考訊號的過零點(Zero-Crossing)進行測量。
抖動通常歸因於串音(Cross-Talk)、同時切換輸出，以及其它週期性發生的干擾訊號。
由於抖動會隨著時間而變化，如圖四所示，因此對抖動的測量及量化有多種進行方式，從目測幾秒鐘內的抖動範圍，到以數據進行的測量（例如根據長時間的標準誤差）。
通原实验 基带传输及眼图观测
实验17 基带传输及眼图观测一、实验目的1.掌握眼图观测方法；2.学会用眼图分析通信系统性能；二、实验原理1.什么是眼图?所谓“眼图”，就是由解调后经过接收滤波器输出的基带信号，以码元时钟作为同步信号，基带信号一个或少数码元周期反复扫描在示波器屏幕上显示的波形称为眼图。
干扰和失真所产生的传输畸变，可以在眼图上清楚地显示出来。
因为对于二进制信号波形，它很像人的眼睛故称眼图。
在整个通信系统中，通常利用眼图方法估计和改善（通过调整）传输系统性能。
我们知道，在实际的通信系统中，数字信号经过非理想的传输系统必定要产生畸变，也会引入噪声和干扰，也就是说，总是在不同程度上存在码间串扰。
在码间串扰和噪声同时存在情况下，系统性能很难进行定量的分析，常常甚至得不到近似结果。
为了便于评价实际系统的性能，常用观察眼图进行分析。
眼图可以直观地估价系统的码间干扰和噪声的影响，是一种常用的测试手段。
在下图眼图示意图中画出两个无噪声的波形和相应的“眼图”，一个无失真，另一个有失真(码间串扰)。
在图中可以看出，眼图是由虚线分段的接收码元波形叠加组成的。
眼图中央的垂直线表示取样时刻。
当波形没有失真时，眼图是一只“完全张开”的眼睛。
在取样时刻，所有可能的取样值仅有两个：+1或-1。
当波形有失真时，“眼睛”部分闭合，取样时刻信号取值就分布在小于+1或大于-1附近。
这样，保证正确判决所容许的噪声电平就减小了。
换言之，在随机噪声的功率给定时，将使误码率增加。
“眼睛”张开的大小就表明失真的严重程度。
图17-1 无失真及有失真时的波形及眼图(a) 无码间串扰时波形；无码间串扰眼图(b) 有码间串扰时波形；有码间串扰眼图2.眼图参数及系统性能眼图的垂直张开度表示系统的抗噪声能力，水平张开度反映过门限失真量的大小。
眼图的张开度受噪声和码间干扰的影响，当信道信噪比很大时眼图的张开度主要受码间干扰的影响，因此观察眼图的张开度就可以评估系统干扰的大小。
眼图分析方法
信号完整性分析基础系列之一“在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
如果将输入波形输入示波器的Y轴，并且当示波器的水平扫描周期和码元定时同步时，适当调整相位，使波形的中心对准取样时刻，在示波器上显示的图形很象人的眼睛，因此被称为眼图（Eye Map）。
二进制信号传输时的眼图只有一只“眼睛”，当传输三元码时，会显示两只“眼睛”。
眼图是由各段码元波形叠加而成的，眼图中央的垂直线表示最佳抽样时刻，位于两峰值中间的水平线是判决门限电平。
在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在示波器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。
当有码间串扰时，波形失真，码元不完全重合，眼图的迹线就会不清晰，引起“眼”部分闭合。
若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度，反映了码间串扰的强弱。
由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
通常眼图可以用下图所示的图形来描述，由此图可以看出：（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。
显然，最佳抽样时刻应选在眼睛张开最大的时刻。
（2）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜率越大，系统对定时抖动越敏感。
图一眼图（3）眼图左（右）角阴影部分的水平宽度表示信号零点的变化范围，称为零点失真量，在许多接收设备中，定时信息是由信号零点位置来提取的，对于这种设备零点失真量很重要。
(4）在抽样时刻，阴影区的垂直宽度表示最大信号失真量。
