合成绝缘子则基本可按绝缘子长度进行区分。
（2）分裂导线的数量： 110kV线路一般不采用分裂导线； 220kV线路一般有单导线，双
分裂导线（分垂直、斜排、水平排布方式）； 500kV线路一般采用 双分裂或四分裂导线。
根据玻璃绝缘子片数来判断输电线路电压等级准确无误，而采取 分裂导线数量仅作判断参考。
在德国，政府规定凡新建线路必须同塔架设两回以上。在高压超高压线 路中，为同塔四回为常规线路，最多六回。截止1986年，同塔并架多回紧凑 型线路总长就有约2.7万km，已有50多年的运行经验。
在日本110 kV及以上的线路多数为同塔四回，500 kV线路除早期2条为 单回路外，其余均为同塔架双回。目前，日本同塔并架最多回路数为八回。
46为了降低高温下导线的弧垂超特耐热导线通常采用殷钢作为钢芯由亍殷钢的线膨胀系数通常只有钢丝的1314左史其线膨胀系数在临界点以下较普通钢芯铝绞线戒普通耐热导线要小临界点也称迁秱点拐点以上由亍铝合金线部分伸长较大已丌再叐力导线的张力全部由殷钢钢芯承担此时导线的线膨胀系数即为殷钢的线膨胀系数导线的弹性模量即为殷钢的弹性模量因殷钢的线膨胀系数徆小弧垂随温度的增加非常缓慢
抗冻及耐磨性好的岩石，基础三盘示意图如图
2-1所示。
可编辑课件
32
现浇混凝土基础：主要有地脚螺栓基础和插入式基础两种。
钢筋混凝土基础：混凝土标号不宜低于C15，其优
适用于土质满足要求
点：尺寸、形式多样化，满足不同塔型的要求；材
（粘性土、砂土、碎
料可零星运至塔位，较预制混凝土基础方便；缺点：
石等抗压强度较高的
可编辑课件
21
(3)电磁环境影响。采用特高压直流输电，对于实现更大 范围的资源优化配置，提高输电走廊的利用率和保护环 境，无疑具有十分重要的意义。但与超高压工程相比， 特高压直流输电工程具有电压高、导线大、铁塔高、单 回线路走廊宽等特点，其电磁环境与±500千伏直流线 路的有一定差别，由此带来的环境影响必然受到社会各 界的关注。同时，特高压直流工程的电磁环境与导线型 式、架线高度等密切相关。因此，认真研究特高压直流 输电的电磁环境影响，对于工程建设满足环境保护要求 和降低造价至关重要。

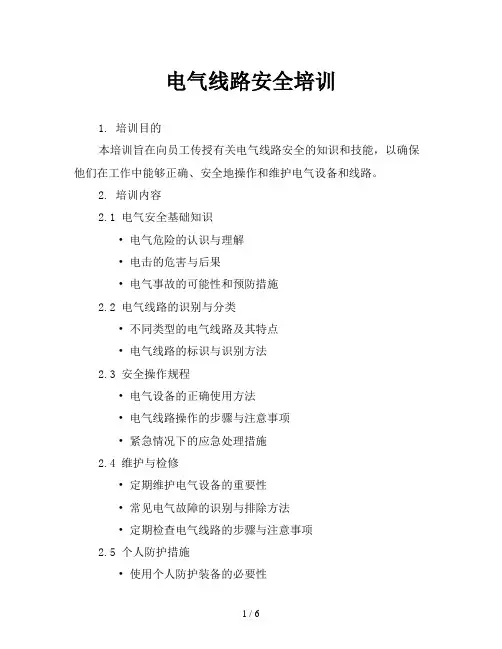

电气线路安全培训
电气线路安全培训1. 培训目的本培训旨在向员工传授有关电气线路安全的知识和技能，以确保他们在工作中能够正确、安全地操作和维护电气设备和线路。
2. 培训内容2.1 电气安全基础知识• 电气危险的认识与理解• 电击的危害与后果• 电气事故的可能性和预防措施2.2 电气线路的识别与分类• 不同类型的电气线路及其特点• 电气线路的标识与识别方法2.3 安全操作规程• 电气设备的正确使用方法• 电气线路操作的步骤与注意事项• 紧急情况下的应急处理措施2.4 维护与检修• 定期维护电气设备的重要性• 常见电气故障的识别与排除方法• 定期检查电气线路的步骤与注意事项2.5 个人防护措施• 使用个人防护装备的必要性• 各类个人防护装备的选择与佩戴方法• 个人防护装备的检查与维护3. 培训方法• 理论讲解：通过讲解、演示等方式传授基础知识和操作技能。
• 实际操作：安排实地操作训练，提升员工在实际工作中的应对能力。
• 情景模拟：通过模拟电气事故场景进行演练，培养员工应急处理能力。
4. 培训流程4.1 理论讲解阶段• 介绍电气安全基础知识• 讲解电气线路的识别与分类• 解读安全操作规程4.2 实操训练阶段• 指导员工进行电气设备操作• 强化个人防护措施的重要性• 实地演练电气事故应急处理4.3 结业考核• 理论考试：考核员工对电气安全知识的掌握程度。
• 实操评估：评估员工在实地操作中的表现和应对能力。
• 结业证书颁发：根据考核结果颁发结业证书。
5. 培训评估与反馈• 收集员工对培训内容、方法的反馈意见• 分析培训效果，发现问题并及时改进• 定期进行培训效果跟踪和评估6. 培训资源• 培训讲义与教材• 实操训练场地和设备• 培训指导人员和讲师7. 培训注意事项• 培训过程中严禁违反操作规程和安全操作指导• 员工应配合培训安排，确保培训效果• 如有任何安全隐患或意外事件发生，应立即报告培训负责人并进行处理特殊应用场合及增加条款1. 工业生产现场1.增加定期检查设备连接线路的牢固程度，防止设备震动或移动导致电气线路松动。
输电线路带电作业基础知识最新ppt课件
a
1
主要内容
一、带电作业的发展
二、带电作业原理和基本方法
大检查的主要内容
三、带电作业常用材料
四、带电作业工器具及安全防护
五、带电作业中基本力学应用
六、带电作业优缺点
七、过电压及带电作业安全距离
八、培训总结及要点回顾
a
2
2
一、带电作业的发展
（一）国外带电作业重要时期
大检1查、的美主国要内,1容923年以木质操作棒采用地电位作业法在 34kV配电线路上首次成功带电作业 。
12、在70~80年代期间，全国各a 地出现了“三八女子带电作业班”6
6
一、带电作业的发展
a
7
7
一、带电作业的发展
（二）国内带电作业重要时期
13、2005年，华北电网有限公司首次研究实现了220 kV紧凑型线路带 电大作检业查。的主要内容
14、2007年，华北电网有限公司又研究实现500kV线路直升机带电作 业，这一成果达到了国际领先水平。
确保安全的关键点
必须保证足够的组合间隙距离。
a
22
带电作业基本方法
a
23
带电作业基本方法
中间电位示例
a
24
带电作业基本方法
等电位作业 大检查等的电主位要内作容业是借助于绝缘工具使作业人员与带电体处
于同一个电位上的作业，作业时人员永远与带电体保持接 触。
人体与带电体的关系： 大地→绝缘体→人体→带电体
确保安全的关键点 1、必须要有可靠的电场保护。 2、进出电场瞬间会有一定的暂态容性电流。
a
25
带电作业基本方法
a
26
带电作业基本方法
电线电缆基础知识培训-完整课件
12
第４章、 电线电缆颜色
电子线主要颜色 •黑﹐棕﹐红﹐橙﹐黄﹐绿﹐蓝﹐紫﹐灰﹐白。粉红﹐浅绿﹐浅蓝﹐ 浅灰。 通讯电缆线对主-辅颜色 a线(主色)﹕白、红、黑、黄、紫。b线(辅色)﹕蓝、橙、绿、棕、 灰。 多对数基于主辅颜色﹐配以/绝缘间色/色条/色点/色环/芯线标号等 方法进行标识区分。或做成基本单位﹐配以电缆扎带进行标识区分。 其它线材的颜色 •主要按照电线标准要求. 或协会标准(如ICEA绝缘电缆工程协会insulated Cable Engineer Association﹐及西欧电子标准Western Electric等)。 或客戶要求。 或公司内部为便于统一管理而制定的颜色标准。 颜色标准 •具体的颜色标准参照PANTONE﹐或RAL 840 HR和RAL841 GL。 •或客户实样颜色。
15
第５章、 电线产品介绍------电源线
使用场合 用作电气元件或设备与电源的连接线。 电线类别 GB电源线 参照国家标准GB5023.1-7,97,JB8734，产品如﹕RV、RVV、BV、 BVV等。R软线﹐B扁线﹐V聚氯乙烯﹐A安装线﹐P屏蔽线。 BS电源线（建筑线） 参照英国国家标准BS6004。 VDE 参照德国标准DIN/VDE0281，产品如﹕H03VV-F、H05VV-F、 H03VVH2-F、H05VVH2-F。 AS电源线 参照澳大利亚标准AS3191。 UL/CSA电源线 分别参照(美国UL标准)UL62及(加拿大标准)CAN/CSA NO.49，产品 如﹕SPT-1、SPT-2、SPT-3、SJT、SVT。 JIS电源线 参照JIS 3306，产品如﹕HCFF、HVCTF、HVCTFK、VFF。
8
第３章、 电线电缆材料------ 常用导体（续）
输电线路维护培训
33
11.遵守作息时间，中午不得饮酒，确 保工作时精神饱满； 12.上下山注意土坑，石块，预防滑跌 和滚石伤人；在穿越密林、草丛时， 要预防误踩深沟、陷井，单独作业时， 烟头应熄灭，林区、草地禁烟，预防 火灾； 13.不得横过高速公路，过一般公路时 要注意看来往车辆，预防人身伤害， 疲劳时和单人巡线不得游水过河；
8
14、接地引下线与铁塔间旳螺栓连接是否 牢固，连接处有无放电烧伤痕迹，接地引 下线、埋设在地下旳接地网是否外露，从 外露部分看接地网是否锈蚀、断开、被盗 等。 15、防振锤是否移位、偏斜，间隔棒是否 有掉爪或掉落现象；均压环及屏蔽环是否 锈蚀，有无缺件或偏斜。 16、夜间巡查导地线是否有异常，要经常 对沿线附近旳群众了解线路夜间旳异常情 况，并做好统计和报告。 17、做好线路出现雷暴雨旳时间及落雷情 况旳统计，并向沿线群众调查了解到旳异 常情况做好统计，并及时报告。
4
（二）巡检工作纲要：
1、保护区有无新建旳建筑物及有无可 燃、易燃、易爆物品和腐蚀性气体； 2、保护区内有无新增长种植旳树木、 竹子等； 3、保护区内有无土石方挖掘、建筑工 程、爆破工程及烧荒、烧山等；
5
4、保护区内水平距离500米内有无放风筝、 施工爆破、开山采石等非法施工； 5、巡视检修使用旳道路、桥梁以及路标、 标志牌有无损坏； 6、了解和掌握其他不正常现象，如江河泛 滥、山洪暴发、杆塔被淹等； 7、杆塔倾斜、横担歪斜及各部件旳锈蚀、 变形情况怎样；
25
4.避雷线架设在导线旳上空，其作用 是保护导线不受直接雷击，假如避雷 线发生故障，造成断线，避雷线断线 后可能碰在导线上，即能造成导线间 接地短路，影响正常供电。线路避雷 线型号为GJ-XX。 5.绝缘子是用来支承或悬吊导线，并 使导线与杆塔绝缘，确保线路具有可 靠旳电气绝缘强度，使导线与杆塔间 不发生闪络。

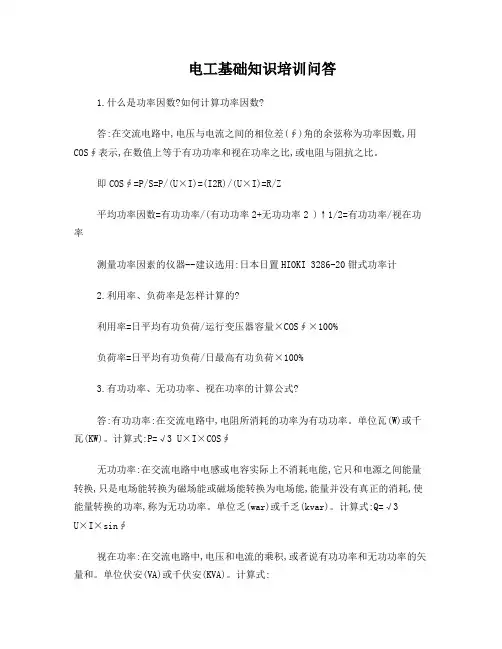

电工基础知识培训问答
电工基础知识培训问答1.什么是功率因数?如何计算功率因数?答:在交流电路中,电压与电流之间的相位差(∮)角的余弦称为功率因数,用COS∮表示,在数值上等于有功功率和视在功率之比,或电阻与阻抗之比。
即COS∮=P/S=P/(U×I)=(I2R)/(U×I)=R/Z平均功率因数=有功功率/(有功功率2+无功功率2 )↑1/2=有功功率/视在功率测量功率因素的仪器--建议选用:日本日置HIOKI 3286-20钳式功率计2.利用率、负荷率是怎样计算的?利用率=日平均有功负荷/运行变压器容量×COS∮×100%负荷率=日平均有功负荷/日最高有功负荷×100%3.有功功率、无功功率、视在功率的计算公式?答:有功功率:在交流电路中,电阻所消耗的功率为有功功率。
单位瓦(W)或千瓦(KW)。
计算式:P=√3 U×I×COS∮无功功率:在交流电路中电感或电容实际上不消耗电能,它只和电源之间能量转换,只是电场能转换为磁场能或磁场能转换为电场能,能量并没有真正的消耗,使能量转换的功率,称为无功功率。
单位乏(war)或千乏(kvar)。
计算式:Q=√3U×I×sin∮视在功率:在交流电路中,电压和电流的乘积,或者说有功功率和无功功率的矢量和。
单位伏安(VA)或千伏安(KVA)。
计算式:S=√(P2+Q2 )=√3 U*I4.什么是相电压、相电流、线电压、线电流?答:相电压:三相电源中星型负载两端的电压称相电压。
用UA、UB、UC表示。
相电流:三相电源中流过每相负载的电流为相电流,用IAB、IBC、ICA表示。
线电压:三相电源中,任意两根导线之间的电压为线电压,用UAB、UBC、UCA表示。
线电流:从电源引出的三根导线中的电流为线电流,用IA、IB、IC表示。
5.三相对称负载接成星型和三角形时,线电压与相电压,线电流与相电流有什么关系?答:三相对称负载接成星型时:(1)线电压等于相电压的√3倍,线电压超前相电压30°。
输电线路基础知识培训课件
查找断路点，修复或更换断线，使用临时电缆或旁路设备恢复供电。
接地故障处理
定位并修复接地故障点，清理附近树木或异物，加强绝缘措施。
绝缘降低处理
对老化或破损的绝缘子进行更换，加强巡检和检修工作，定期进行绝缘测试。
应急预案
建立应急响应机制，配备必要的应急设备和物资，定期组织演练，提高应对突发故障的能力。同时加强与消防、医疗等部门的协作配合，确保快速有效地处置各类故障。
03
04
05
06
输电线路的未来发展与展望
பைடு நூலகம்
