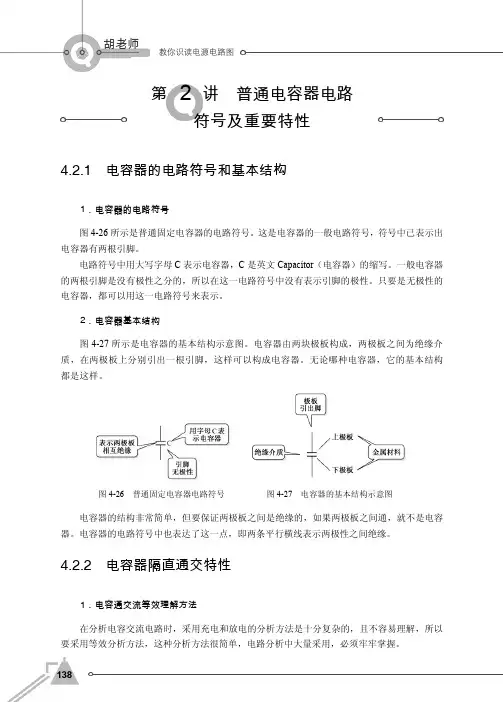

4.2.2 电容器隔直通交特性_胡老师教你识读电源电路图_[共2页]
教你识读电源电路图
138 胡老师
第 2 讲 普通电容器电路
符号及重要特性
4.2.1 电容器的电路符号和基本结构
1.电容器的电路符号
图4-26所示是普通固定电容器的电路符号。
这是电容器的一般电路符号,符号中已表示出电容器有两根引脚。
电路符号中用大写字母C 表示电容器,C 是英文Capacitor (电容器)的缩写。
一般电容器的两根引脚是没有极性之分的,所以在这一电路符号中没有表示引脚的极性。
只要是无极性的电容器,都可以用这一电路符号来表示。
2.电容器基本结构
图4-27所示是电容器的基本结构示意图。
电容器由两块极板构成,两极板之间为绝缘介质,在两极板上分别引出一根引脚,这样可以构成电容器。
无论哪种电容器,它的基本结构都是这样。
图4-26 普通固定电容器电路符号 图4-27 电容器的基本结构示意图 电容器的结构非常简单,但要保证两极板之间是绝缘的,如果两极板之间通,就不是电容器。
电容器的电路符号中也表达了这一点,即两条平行横线表示两极性之间绝缘。
4.2.2 电容器隔直通交特性
1.电容通交流等效理解方法
在分析电容交流电路时,采用充电和放电的分析方法是十分复杂的,且不容易理解,所以要采用等效分析方法,这种分析方法很简单,电路分析中大量采用,必须牢牢掌握。
沪教版高中物理 必修第一册 4.2 闭合电路欧姆定律的应用 课后练习、课时练习
一、单选题(选择题)1. 在如图所示电路中灯泡A、B均不亮,但电路中只有一处断开,现用电压表测得U ab=0、U ac=6V、U bd=6V、U cd=0,则可分析出()A.B灯断B.A灯断C.电源E断D.R断2. 如图,S接a,带电微粒从P点水平射入平行板间,恰能沿直线射出.若S接b,相同微粒仍从P水平射入,则微粒A.电势能减小B.电势能不变C.偏离直线向上偏转D.偏离直线向下偏转3. 在如图所示电路中,电源电动势为E、内阻为r,电阻、为定值电阻,为滑动变阻器,A、B为电容器的两个极板。
当滑动变阻器的触头处于某位置时,A、B两板间的带电油滴静止不动,则下列说法正确的是()A.仅把R1的触头向右滑动时,电流表读数减小,油滴向下运动B.仅把R1的触头向右滑动时,电流表读数增大,油滴向上运动C.仅把两极板A、B间距离增大,油滴向下运动,电流表读数不变D.仅把两极板A、B间正对面积减小,油滴向下运动,电流表读数不变4. 用电压表检查如图所示电路中的故障,测得,,则此故障可能是( )A.L断路B.R断路C.R′ 断路D.S断路5. 如图电源内阻为r,固定电阻R0=r,可变电阻R x的总电阻值为2r,若变阻器触头P自最左端向最右滑动.则下列说法不正确的是()A.电源输出功率由小变大B.Rx消耗功率由大变小C.R0消耗功率由小变大D.电源的效率由小变大6. 如图所示的电路中,电源电动势为E,内阻为r(),电表均视为理想电表.闭合开关S后,调节R的阻值,使电流表的示数增大,在这一过程中电压表示数的变化量的大小为,则A.通过R的电流增大,但增大量小于B.的大小随R的变化而变化C.电源的输出功率一定增大了D.电源的效率降低了7. 在图示电路中,电源给电路提供恒定电压U,闭合电键后,当滑动变阻器的滑片P处于图中R的中点位置时,小灯泡、、的亮度相同,若将滑片P向左滑动,小灯泡的亮度变化情况是()A.变亮,变暗,不变,B.变亮,变暗,变亮,C.、变亮,变暗,D.、变暗,不变8. 如图所示的电路中,电路正常工作时,表V1、V2、A的示数分别为200V、100V、0.4A,突然发现表V1和V2的示数都是200V而表A示数为0,则电路中出现故障A.L1和L2同时断路B.出故障的是L2,且L2短路C.出故障的是L2,且L2断路D.出故障的是L1,且L1断路9. 如图所示的电路中,已知电源电动势为E,内阻不计,电容器电容为C,闭合开关 K,待电路稳定后,电容器的带电情况正确的是()A.上板带正电,电荷量为0.2CE B.上板带负电,电荷量为0.2CEC.上板带正电,电荷量为0.4CE D.上板带负电,电荷量为0.4CE10. 小红同学家里有一盏“智能”台灯,它能根据环境的光照强度自动调节亮度,也可以手动调节台灯的亮度。

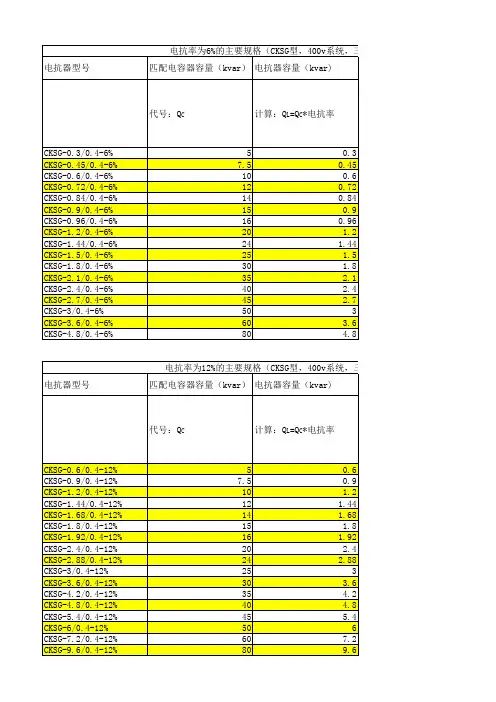

无功补偿电抗器和电容器的配合
5 7.5 10 12 14 15 16 20 24 25 30 35 40 45 50 60 80
0.3 0.45 0.6 0.72 0.84 0.9 0.96 1.2 1.44 1.5 1.8 2.1 2.4 2.7 3 3.6 4.8
电抗率为12%的主要规格(CKSG型,400v系统,三相,电抗率为12%,匹配电容器额 电抗器型号 匹配电容器容量(kvar) 电抗器容量(kvar)
00v系统,三相,电抗率为6%,匹配电容器额定电压450V) 电感量(mH) 额定电流(A) 实际无功补偿容量 (kvar) 实际电容两端电压 Ug=400V/(1-电抗率),然 后按电容无功容量与电压 平方成正比来计算,然后 再减去电抗的感性无功得 出尽容性无功。 4.17 6.26 8.34 10.01 11.68 12.51 13.34 16.68 20.02 20.85 25.02 29.19 33.36 37.53 41.70 50.04 66.72
公式: QL=(QC/480V)V (2*3.14*50*L) 3×17.61 3×11.74 3×8.81 3×7.34 3×6.29 3×5.87 3×5.5 3×4.4 3×3.67 3×3.52 3×2.94 3×2.52 3×2.2 3×1.96 3×1.76 3×1.47 3×1.1 6 9 12 14.4 16.8 18 19.2 24.1 28.9 30.1 36.1 42.1 48.1 54.1 60.1 72.2 96.2
制作日期:2015-1-5
5 7.5 10 12 14 15 16 20 24 25 30 35 40 45 50 60 80
0.6 0.9 1.2 1.44 1.68 1.8 1.92 2.4 2.88 3 3.6 4.2 4.8 5.4 6 7.2 9.6
电阻电容并联和串联
电阻电容并联和串联1. 介绍电阻和电容是电路中常见的两种基本元件。
在电路中,电阻用于限制电流的流动,而电容则用于存储电荷。
电阻和电容可以通过并联和串联的方式连接在一起,以实现不同的电路功能和特性。
在本文中,我们将详细介绍电阻和电容的并联和串联连接方式,包括定义、特性、计算方法和应用示例。
2. 并联连接在电路中,当电阻和电容并联连接时,它们的两端分别连接在一起。
并联连接的特点是电流在各个元件之间分流,而电压在各个元件之间相等。
2.1 电阻并联电阻的并联连接方式如下图所示:在电阻并联连接中,各个电阻之间的电压相等,即:V1=V2=V3=...=V n而总电流等于各个分支电流之和,即:I总=I1+I2+I3+...+I n对于电阻并联,总电阻的计算公式为:1 R总=1R1+1R2+1R3+...+1R n2.2 电容并联电容的并联连接方式如下图所示:在电容并联连接中,各个电容器之间的电压相等,即:V1=V2=V3=...=V n而总电流等于各个分支电流之和,即:I总=I1+I2+I3+...+I n 对于电容并联,总电容的计算公式为:C总=C1+C2+C3+...+C n3. 串联连接在电路中,当电阻和电容串联连接时,它们的两端依次连接在一起。
串联连接的特点是电流在各个元件之间依次流动,而电压在各个元件之间相加。
3.1 电阻串联电阻的串联连接方式如下图所示:在电阻串联连接中,各个电阻之间的电流相等,即:I1=I2=I3=...=I n而总电压等于各个电压之和,即:V总=V1+V2+V3+...+V n对于电阻串联,总电阻的计算公式为:R总=R1+R2+R3+...+R n3.2 电容串联电容的串联连接方式如下图所示:在电容串联连接中,各个电容器之间的电流相等,即:I1=I2=I3=...=I n而总电压等于各个电压之和,即:V总=V1+V2+V3+...+V n对于电容串联,总电容的计算公式为:1 C总=1C1+1C2+1C3+...+1C n4. 应用示例4.1 电阻电容滤波器电阻和电容的并联和串联连接在电路中有广泛的应用。
电热设备的安全 第一部分通用的要求 GB5959.1-86
电热设备的安全 第一部分通用的要求 GB5959.1-86发布时间:1986-4-11 引言 1.1 本标准适用于各类工作电热设备,例如:直接电弧炉,埋弧炉,其他电弧加热设备,电渣重熔炉,等 离子加热设备,感应容炼炉,感应加热设备,电阻炉,红外辐射加热设备,高频介质加热设备,具有电子 枪的电热设备,微波加热设备和激光加热设备. 本标准不适用于家用烹调和加热用电气用具,焊接设备和取暖加热系统. 1.2 对电热设备的安全要求,包括适用于所有电热设备的《通用要求》和分别适用于各类电热设备的《特 殊要求》 .本标准只是适用于所有电热设备的《通用要求》 . 各类电热设备应满足本标准和《特殊要求》的规定.在有《特殊要求》的情况下, 《特殊要求》应完善, 修改或取代《通用要求》 ;尚未制订《特殊要求》的电热设备应满足本标准的规定. 另外,电热设备也应符合有关国家标准的规定. 注:在本标准中, 《通用要求》和《特殊要求》分别指《电热设备的安全》标准中"通用要求"部分和各 "特殊要求"部分. 1.3 上述安全标准特别着重于保护人身免遭由电引起的危险,但也涉及到免遭由非电因素引起的危险. 这些标准不仅适用于电热设备的正常运行状态,也考虑到在误操作和设备发生故障时,能确保人身安全. 1.4 本标准所适用的电热设备应由符合 2.2.22 和 2.2.23 款要求的熟练人员或受过训练的人员操作和维护. 1.5 本标准参照采用国际标准 IEC 519—1(1984)《电热设备的安全第一部分通用要求》第二版(在本标准 中简称为 IEC 519—1).2 名词术语 2.1 在本标准中和各《特殊要求》中,除非另有说明,在交流情况下"电压"和"电流"都指的是有效值. 而前面加"额定"两字的电气量术语,除非另有说明,一般是对电热装置本身而言.术语"额定电压", "额定电流"或"额定功率"是指由制造厂规定并标明在电热装置上的电压(在三相系统中,为线电压), 电流或功率值. 2.2 除下列名词术语外,本标准中所采用的其他电工和电热方面名词术语的定义可参见 GB 2900《电工名 词术语》各篇,特别是其中的 BG 2900.23-83《电工名词术语工业电热设备》 . 2.2.1 电气装置 用来产生,变换,输送,分配或使用电能的任何装置,如旋转电机,变压器,开关装置,电容器,测量仪 表,保护装置,配线材料以及器件.淄博卓信建设项目管理咨询有限公司 12.2.2 额定电压范围 由制造厂规定并标明在电热装置上的最低电压与最高电压的电压范围. 2.2.3 电网 不是单独为电热设备供电的输配电系统. 2.2.4TN 型电网 TN 型电网有一点直接接地,负载设备的外露可导电部分通过保护线与该点连接.根据中性线和保护线的组 合情况,TN 型电网又有以下三种型式. a. TN—S 型:在整个电网中中性线和保护线是分开的;(见图 1)b. TN—C—S 型:电网的某一部分中,中性线和保护线用的是同一根导线;(见c. TN—C 型:在整个电网中,中性线和保护线用的是同一根导线.(见图 3)淄博卓信建设项目管理咨询有限公司22.2.5TT 型电网 TT 型电网有一点直接接地,负载设备的外露可导电部分也接地,但后者的接地极在电器上,与电网的接地 极之间没有导线连接. (见图 4)2.2.6 带电部分 在正常使用时带电的电线或导电部分,包括中性线,但通常不包括 PEN 线. 2.2.7 电气连接 允许或确保在两导电部分间有电流流通的手段或实际状态. 2.2.8 等电位连接 把各外露可导电部分和附加导电部分处于等电状态的电气连接. 2.2.9 外露可导电部分 容易触及的电气装置的可导电部分,它在正常时不带电,但在故障情况下可能变成带电的部分. 注:在故障情况下通过外露可导电部分才变成带电的电气装置的可导电部分,不作为外露可导电部分. 2.2.10 保护线(符号 PE) 触电防护措施所需的,用来与以下任何部分作电气连接的导线: a. 外露可导电部分; b. 装置外的可导电部分; c. 主接地端子; d. 接地极; e. 电源接地点或人为的中性点. 2.2.11 中性线(符号 N) 电网中与中性点相连接并能起传输电能作用的导线. 2.2.12P E N 线 兼有保护线和中性线作用的接地导线.淄博卓信建设项目管理咨询有限公司32.2.13 接地线 主接地端子或接地母线与接地极相连的保护线. 2.2.14 设备中的泄漏电流 在正常情况下,流入大地或流至外部可导电部分中去的电流. 注:① 该电流可含有由于使用电容器所引起的容性分量. ② 热态和冷态时的泄漏电流值可能不同. 2.2.15 隔离 把电热设备全部或某一独立部分与任何电流断开,其目的是保障在有直接接触危险的带电部分上或在其附 近进行工作的人员的安全. 2.2.16 机械维修用的断开 把电热设备的一个或几个部分与电流断开,其目的是避免当在这些部分上进行机械维修(非电维修)时发生 事故. 2.2.17 紧急切断 为了避免事故的发生, 在紧急情况下迅速地切断电流. 为阻止危险的运动而采取的紧急切断叫做紧急停机. 2.2.18 功能开合(或控制) "合上"或"断开"电源,或者把电源转换到设备或电气装置的某一部分上去,以便实现对设备或电气装 置正常运行的控制. 2.2.19 固定连接 当电热装置与固定的供电电路的连接需使用工具才能装拆时,这种连接称为固定连接.除此之外的连接称 为非固定连接. 2.2.20 固定软导线 与电热装置相连接的只有使用工具才能拆卸的软导线. 2.2.21 伸臂范围 从人经常站立或走动的面上的任何一点,空手伸往任意方向所达到的范围. 2.2.22 熟练人员 受过专业教育,具有专业知识和经验,能够识别出所操作和使用的设备可能出现危险的人员. 2.2.23 受过训练的人员 在熟练人员的严格指导和监督下能防止电热设备可能发生危险的工作人员和维护人员.3 电热装置按电压和频率的分类 3.1 按电压的分类淄博卓信建设项目管理咨询有限公司4电热装置按其在正常运行条件下的供电电压分类如下. 3.1.1 第一电压区段的装置 额定电压不超过交流 50V 或平滑直流 120V 的装置. 3.1.2 第二电压区段的装置 额定电压高于交流 50V,但不超过 100V 或高于平滑直流 120V,但不超过 1500V 的装置. 3.1.3 第三电压区段的装置 额定电压高于交流 1000V 或平滑直流 1500V 的装置. 3.2 按频率的分类 3.2.1 低频装置 工作频率低于或等于工频的装置 3.2.2 工频装置 工作频率等于工频的低频装置 3.2.3 中频装置 工作频率高于工频,但低于或等于 10kHz 的装置. 3.2.4 高频装置 工作频率高于 10kHz,但低于或等于 300MHz 的装置. 3.2.5 微波装置 工作频率高于 300MHz,但低于或等于 300GHz 的装置.4 一般要求 4.1 电热装置 4.1.1 电热装置的各个部分应按其工作电压和工作频率并考虑到装置的运行方式和现行国家标准和专业标 准进行设计,制造和安装. 注:例如对额定频率已给定,但频率可在某一范围内变化的装置,应考虑对安全最不利的那个频率. 4.1.2 电热装置的设计和制造应做到,当按制造厂的说明书进行安装和使用时,不会对工作人员和周围环 境产生危险. 在特殊情况下和在有必要时, 根据制造厂和用户的协议, 应该对某些预期会导致危险的情况, 如机械冲击,振动,过热,潮湿,压力和化学作用等采取预防措施. 4.1.3 电热装置的制造和安装应使电热装置在各正常使用条件下足够牢固稳定.装置的手柄,操作杆以及 类似的部件应固定牢靠. 操作杆和控制器的操作方向应尽可能与其所控制的机械的运行方向一致. 4.1.4 应采取措施,如装设安全阀或温度限制器等,以避免过高的压力.淄博卓信建设项目管理咨询有限公司54.1.5 可倾动,旋转或移动的电热装置在设计上应考虑到,无论该电热装置是处在终端位置或处在运动过 程中,其电气装置和有关的配件都不会受到过大的机械应力. 4.2 电热设备的电气装置 4.2.1 电气装置的设计和制造应使电气装置在正常运行条件下能确保工作人员的安全并防止发生起火和爆 炸的危险. 该装置还应有足够的机械强度以防可能的损坏. 此外,电气装置的结构设计应确保在正常运行条件下流经各处的电流都不会导致电热设备的导体,绝缘材 料和邻近部件出现温度过高现象. 电气装置应符合现行有关国家标准和专业标准的规定,同时应符合电热设备的成套要求. 4.2.2 应采取触电防护措施(见第 10 章). 4.2.3 由变压器,感应器和电容器组成的电路,其设计应能避免产生会对上述电器和人身造成事故的持续 的过电压或过电流. 4.2.4 电容器的放电 4.2.4.1 每套电容器装置都应有直接连接的放电装置,但当它与可提供放电通路的其他电气装置,如感应 器,变压器直接连接而中间未插入隔离开关,熔断器或串联电容器时除外. 4.2.4.2 与电容器直接连接的放电装置应能使电容器于电源断开后在规定时间内 将剩余电压自 21/2Un(额定电压)降至不高于 50V.对于额定电压不高于 660V 的电容器,该时间为 1min, 对于额定电压高于 660V 的电容器为 5min. 注:当电容器组中有电容器串接时,由于剩余电压的累积效应,装于每台电容器上的放电装置可能满足不 了本款要求. 如果电源电压很高又出现这种情况, 则需要附加外部放电装置, 并应直接跨接于电容器组上. 4.2.4.3 当电容器可能在很短的时间间隔内投切时,电容器组的设计应使开合时间间隔和放电装置的放电 效能配合得当,使电容器在再次接上电压时,其端子上的电压不大于额定电压的 10%. 4.2.4.4 虽然已有放电装置,在人接触电容器组的带电部分之前仍应把每台电容器的接线端子或母线短接 来并且接地. 注:由于熔丝的熔断,内部连接断脱或者过电压引起介质的非性线特性,在串接电容器的相互连接处往往 会出现剩余电荷.因此,在人接触前要将这些相互连接处对地短接. 4.2.5 电容器成组安装时,必须按照制造厂说明书的规定. 4.2.6 电气装置的布置应注意使其在正常运行时不会因物理和化学的作用(如周围环境的热作用, 熔融材料 和盐的溅射,潮湿,油,冲击或摩擦等的作用)而受到损伤.如有必要,应在结构上采取适当措施,例如 设置保护沟槽等. 4.2.7 为了便于检修,电气装置的各个部分,特别是易损部分,要尽可能容易接近.淄博卓信建设项目管理咨询有限公司64.2.8 当采用强迫冷却时,应采取措施,监测其冷却效果.若冷却不足,则应发出报警信号,必要时,应 切断电热装置的供电或用其他方法确保安全. 4.2.9 温度控制器,温度限制器和温度保护装置的传感器,应安放得当,使其能正确反应所测温度而不受 环境温度,机械作用和电磁感应作用的影响. 4.3 联锁保护和报警 电热设备各有关部分应有必要的联锁保护装置和(或)报警装置,以保证设备的安全运行. 4.4 静电荷和杂散场 4.4.1 对可能危及电热装置正常运行或工作人员安全的静电荷应加以抑制或使之无害,如采取接地,屏蔽 或提供足够的距离等措施. 4.4.2 对于由电磁泄漏(杂散场)所产生的效应,如涡流,感应电压等也应采取类似上述的预防措施. 4.5 电磁场和电离辐射 4.5.1 对向外辐射电磁场的电热装置,如果其辐射强度已高到对人体有害,则在设计该装置时应考虑到保 护操作人员免受电磁场的伤害. 4.5.2 有电离辐射的电热装置应遵守为防护电离辐射而制订的规程. 4.6 液体冷却 4.6.1 对于用液体冷却的带电部分,如感应器,变压器,电容器,汇流排,电缆或机械构件等,其冷却液 的质量,软管的长度以及管子和软管所用的材料等应能把泄漏电流限制到没有危险的程度. 4.6.2 应尽可能避免在冷却系统中形成气泡. 注:要特别注意所使用的管路配件. 4.6.3 为了减少冷却液的污染和损失,应优先考虑采用闭路冷却. 4.6.4 通冷却液的各个部分应设计得能承受 1.5 倍的额定工作压力. 4.6.5 应采取措施限制腐蚀作用以及沉积物和气体形成.应尽可能避免出现凝结物. 4.6.6 设备制造厂应给出下列冷却数据: a. 冷却液的类型和性能(物理,化学和电气性能); b. 要求的流量; c. 最低和最高的进口温度和最高出口温度; d. 在进口和出口间所要求的最小压差.5 禁止将大地作为有效电路的一部分 5.1 除在《特殊要求》中另有规定外,禁止将大地,保护线,外壳和结构件作为有效电路的一部分.但这 个规定不适用于中性点能够接地或采用以大地作为返回电路的安全设施情况.淄博卓信建设项目管理咨询有限公司75.2 导轨可以用作为返回电路,条件是:在发生事故时,有关电路的阻抗低到足以限制跨步电压和导轨与 邻近地面间的接触电压不大于 25V.6 名牌内容,标记和电路图 6.1 除在《特殊要求》中另有规定者外,名牌上应包括以下与电热装置有关的数据: a. 制造厂的名称或标记; b. 型号或产品代号; c. 制造日期或日期代号; d. 出厂编号; e. 额定电压或额定电压范围(V 或 kV); 注:当装置能用几种不同额定电压供电时,应当在名牌上清楚地标明各个电压值及相应的连接方式. f. 额定电流(A 或 kA); g. 额定功率(kW 或 MW); 注:对于有几个电压范围的电热装置,应当标明各电压范围的最大输入功率值. h. 连接负载(kVA 或 MVA); 注:对具有辅助装置的电热装置,还应标出辅助装置的安装负载(kVA). i. 应标出电流的种类,频率或频率的范围,并应采用标准的图形符号; j. 用于表示电热装置特征,包括非电特征在内的其他重要参数或文字. 6.2 应将第 6.1 条中所规定的各项内容标记在名牌上,要求字迹清楚耐久.铭牌应装在电热设备或电热装 置的主体部分上,使操作人员在开动该设备时能清楚地看到.除非另有协议,铭牌上应采用用户所在国的 文字. 6.3 操作和控制元件的所有工作位置应该用字母,文字,数字或符号清楚地标明. 6.4 应及时提供包括电路图和设备清单在内的产品说明书. 注:对运输,安装和装卸所必需的其他数据,如重量和尺寸,应在包装箱和说明卡上标明. 6.5 电气元件及其与电路图的关系应用耐久的标记标明,该标记应与电路图上的一致. 6.6 控制元件和信号元件应该用字母,文字和(或)符号标明. 6.7 凡电路图上有电路标号者,其连接导线的端部应标出电路标号.标号应清楚耐久,并符合 GB 4026-83 《电器接线端子的识别和用字母数字符号标志接线端子的通则》的规定.7 过电流保护 应按照有关标准为电热设备提供过电流保护措施.淄博卓信建设项目管理咨询有限公司88 隔离和开合 应为电热设备配备供隔离,机械维修用断开,紧急切断,功能开合(或控制)等用的开关或按钮电路,并应 符合有关标准的规定. 8.1 根据使用情况,有些电路不需断开,如: a. 用以连接维修工具,如灯具,电钻等的照明和插座电路(不考虑它们电压的高低); b. 在电网电压下工作,但不用于控制的欠电压自动脱扣器以及断路的合闸器和脱扣器的供电电路; c. 电压不超过第一电压区段的辅助电路; d. 其他在电网供电中断期间不允许断电的重要装置,如:各种泵和风机等的辅助供电电路. 当电压超过第一电压区段时,上述电路的电源线应当用电缆或绝缘导线,而且不应当从电源隔离开关出线 侧引出,而应在电源隔离开关进线侧通过专门设计的密封端子引出,并单独配备隔离开关. 在 8.1 条 b.项所述情况下,可省去这个开关. 不通过电源隔离开关断开的电路应在说明书上写明. 8.2 高压断路器如满足下列条件也可用于电源的合闸,断开和隔离: a. 有明显的隔离距离(如用闸刀式或手车式断路器); b. 在断开位置上配备有锁定机构并且引出电缆可靠接地的设施; c. 该高压断路器专用于电热设备的供电. 8.3 控制电路 8.3.1 控制电路电源的额定电压应不超过 250V. 8.3.2 控制电路可直接由 TV 型或 TT 型电网供电. 8.3.3 短路保护机构应经过充分校准,使之在控制电路中起开关元件的作用. 8.3.4 若控制电路由二次绕组的一端接地的变压器供电, 则短路保护元件应接在二次绕组非接地的导线上. 如果一次侧的短路保护元件能确保同样的安全,则二次侧就没有必要再接短路保护元件. 8.3.5 若控制电路由二次绕组的中心抽头接地的变压器供电, 则控制电路二次侧两端都应接短路保护元件. 8.4 控制电路的接地 8.4.1 任何控制电路的接地故障应既不会引起负载的误接通,也不会妨碍负载的断开. 为了满足这一要求,建议把控制变压器一侧接地,各线圈和触点的连接要适当(见 8.4.3 款).由变压器供 电的非接地控制电路应装有绝缘监测装置,用来指出接地故障或在接地故障发生后自动切断电路.绝缘监 测装置的直流内阻至少应为 15kΩ.对某些电子器件所需直流内阻值可能比 15kΩ 高得多. 当控制变压器具有接地的中心抽头时,应采用差动继电器. 注:绝缘监测装置的工作可能会受直流分量的影响.淄博卓信建设项目管理咨询有限公司98.4.2 由于操作上的原因,需要一端接地的控制电路中,例如在内部接地的电磁离合器或者在具有电子元 件的控制电路中,制造厂应考虑接地问题.在这种情况下,应采用多个单独的控制变压器或采用一个具有 几个相互隔离的二次绕组的控制变压器. 8.4.3 线圈和触点的连接 在控制电路的一端与保护电路(如接地电路)相接(或以后要接)的情况下,每个电磁操作器件(或其他电器) 的工作线圈的一端(最好具有相同标记)应直接接在控制电路与保护电路相接的那一端,而使该线圈(或电 器)起作用的控制器件的所有触点应串接在该线圈(或电器)的另一端与控制电路不与保护电路相接的那一 端之间. 对于上述规定,允许有以下的例外情况: a. 如果保护继电器(如地载继电器)的触点与其所控制的控制器件的线圈间的连接导线是在同一控制柜 中,则这些触点可连接在控制电路与保护电路相接的那一端与控制器件的线圈之间. b. 触点的不同安排会使外部控制器(如车子和卷扬机的控制器)以及多路插头等的外部电气连接得到简 化.在这种情况下,第 8.4.1 款第一段的要求仍需得到满足. 注:对于 b.项的情况,设计时要小心,以免在发生故障时出现危险.9 与电网的连接和内部连接 9.1 一般要求 9.1.1 电热设备与电网的连接决定于电网的型式,各种导线的标志应按照有关标准的规定.导线颜色应符 合 GB 2681—81《电工成套装置中的导线颜色》的规定. 9.1.2 应采取措施以保证连接导线在正常运行情况下不因受到各种非正常的机械应力,如拉力,弯曲力, 扭力,摩擦力和震动力,或因受到热,潮湿和蒸汽的作用而损坏. 9.1.3 导线的防护套应保证能保护导线的绝缘层不受磨损和划破,并能保护导线不受拉力和扭力的作用. 9.2 固定连接 9.2.1 为避免导线产生张应力而采用的装置不应当带电,同时还应根据 9.1.2 款不使导线受到非正常拉力 的损害. 9.2.2 在固定连接线的引入处,导线的弯曲半径应足够大,以免导线受到损伤.导线引入时,导线及其绝 缘层应不致受到损伤. 9.3 非固定连接和软导线 9.3.1 与电网不作永久连接的电热装置应当配备只有借助工具才能拆卸的软电缆. 9.3.2 所有软导线应按 9.1.3 款的要求包有防护套,而且不使其受到拉力和扭力.为此所采取的措施应当 是容易识别的,不允许采取任何临时固定办法.淄博卓信建设项目管理咨询有限公司109.3.3在电热装置的连接处应避免软导线的过度弯曲,其保护装置应固定牢靠,且有足够的长度。
绝缘材料介电常数与损耗角的测定实验报告
绝缘材料介电常数与损耗角的测定实验报告实验报告:绝缘材料介电常数与损耗角的测定1.实验目的本实验旨在了解绝缘材料的介电常数与损耗角的概念,并掌握测定绝缘材料介电常数和损耗角的实验方法。
2.实验原理绝缘材料在电场作用下,会出现介质极化现象。
介质在电场作用下,分子或原子会发生电子云的畸变,产生电偶极子。
电偶极子的形成导致了介质内的电荷分布不均匀,产生了极化电流。
绝缘材料的介电常数是描述介质电极化程度的物理量,用ε表示。
损耗角则用来描述绝缘材料中的电能转化为热能的能力。
3.实验设备与材料-介电常数测量装置-高压电源-电容器-示波器-电阻箱-导线-绝缘材料样品4.实验步骤4.1将实验装置搭建好,并将高压电源接通。
4.2将电容器与高压电源连接,并调节高压电源使得电压保持在恒定值(如100V)。
4.3通过示波器观察电路中电压和电流的相位差,并记录相位差角度。
4.4更换不同的绝缘材料样品,重复步骤4.2和4.3,记录相应的相位差角度。
4.5根据实验数据计算绝缘材料的介电常数和损耗角。
5.数据处理与分析5.1将记录到的相位差角度数据转化为弧度值。
5.2利用以下公式计算绝缘材料的介电常数:ε = (1 / (2πfC)) * tanφ其中,f为电压频率,C为电容器的电容量,φ为相位差角度值。
5.3利用以下公式计算绝缘材料的损耗角:tanδ = tanφ / (1 - tanφ^2 * εr)其中,εr为绝缘材料的相对介电常数。
6.结果与讨论根据实验测得的数据,我们计算出了各种不同绝缘材料的介电常数和损耗角度。
根据实验数据分析发现,不同绝缘材料的介电常数和损耗角度数值各不相同。
这是由于不同的绝缘材料在电场作用下的分子或原子结构、导电性等方面的差异导致的。
7.实验结论通过本次实验,我们成功测得了不同绝缘材料的介电常数和损耗角度,并对其进行了分析。
绝缘材料的介电常数和损耗角是描述其在电场作用下的电性能的重要参数,对于电器设备的性能和效果具有重要影响。
电工基础目录
第1章电路的基本概念和基本定律1.1 电路1.1.1 实际电路组成与功能1.1.2 电路模型1.1.3 电路的工作状态思考与练习题1.2 电路中的基本物理量1.2.1 电流1.2.2 电压1.2.3 电位1.2.4 电能1.2.5 电功率1.2.6 电源与电源电动势阅读材料常用电池思考与练习题1.3 电阻及其与温度的关系1.3.1 电阻1.3.2 电阻与温度的关系阅读材料常用电阻器阅读材料电工材料思考与练习题1.4 欧姆定律1.4.1 部分电路欧姆定律1.4.2 全电路欧姆定律1.4.3 电阻元件消耗的能量与功率1.5 焦耳—楞次定律1.6 负载获得最大功率的条件思考与练习题本章小结习题1[探索与研究]第2章直流电阻电路2.1 电阻串联电路及应用2.1.1 电阻串联电路2.1.2 串联电阻的应用——电压表扩大量程思考与练习题2.2 电阻并联电路及应用2.2.1 电阻并联电路2.2.2 并联电阻的应用——电流表扩大量程思考与练习题2.3 电阻混联电路思考与练习题2.4 基尔霍夫定律2.4.1 电路结构中的几个名词2.4.2 基尔霍夫电流定律2.4.3 基尔霍夫电压定律思考与练习题2.5 支路电流法及其解题步骤2.5.1 支路电流法2.5.2 支路电流法解题步骤思考与练习题2.6 电压源和电流源及其等效变换2.6.1 电压源2.6.2 电流源2.6.3 电压源与电流源的等效变换思考与练习题2.7 叠加定理2.8 二端网络和戴维南定理2.8.1 二端网络2.8.2 戴维南定理思考与练习题本章小结习题2[探索与研究]第3章电容和电感3.1 电场和电场强度3.1.1 电场3.1.2 电场强度思考与练习题3.2 电容器和电容3.2.1 电容器3.2.2 电容3.2.3 平行板电容器的电容阅读材料电容器思考与练习题3.3 电容器的基本特性3.3.1 电容器的充、放电现象3.3.2 电容元件的伏安特性3.3.3 电容器中的电场能量阅读材料用万用表粗略测试电容器质量的方法思考与练习题3.4 电容器的连接3.4.1 电容器的串联3.4.2 电容器的并联阅读材料串联电容器组的耐压值问题思考与练习题3.5 磁场及其基本物理量3.5.1 磁场和磁感线3.5.2 电流的磁场3.5.3 磁场的基本物理量思考与练习题3.6 电磁感应3.6.1 电磁感应现象3.6.2 感应电流的方向及楞次定律3.6.3 法拉第电磁感应定律思考与练习题3.7 电感及其基本特性3.7.1 电感器3.7.2 电感3.7.3 自感现象和自感电动势3.7.4 电感元件的伏安特性3.7.5 电感线圈中的磁场能量思考与练习题本章小结习题3[探索与研究]第4章正弦交流电路4.1 正弦交流电的基本概念4.1.1 正弦交流电的产生4.1.2 正弦交流电的三要素4.1.3 正弦交流电的相位差4.1.4 正弦交流电的有效值和平均值思考与练习题4.2 正弦交流电的表示方法4.3 正弦交流电路4.3.1 纯电阻电路4.3.2 纯电感电路4.3.3 纯电容电路4.3.4 RLC串联电路4.3.5 功率因数阅读材料交流电路的实际元件阅读材料常用电光源思考与练习题本章小结习题4[探索与研究]第5章三相交流电路5.1 三相交流电的产生5.1.1 三相交流发电机的简单构造 5.1.2 三相对称正弦量5.1.3 相序思考与练习题5.2 三相电源的联接5.2.1 三相电源的星形联接5.2.2 三相电源的三角形联接思考与练习题5.3 三相负载的联接5.3.1 三相负载的星形联接5.3.2 三相负载的三角形联接5.4 三相电路的功率思考与练习题阅读材料三相电动机思考与练习题阅读材料保护接地和保护接零思考与练习题本章小结习题5[探索与研究]第6章磁路与变压器6.1 磁路*6.1.1 磁路及磁路定律*6.1.2 铁磁性物质的磁化6.1.3 铁磁性物质的分类与应用思考与练习题6.2 线圈的互感*6.2.1 互感电动势*6.2.2 互感线圈的串联6.2.3 涡流和磁屏蔽思考与练习题6.3 变压器与电磁铁6.3.1 变压器的基本结构6.3.2 变压器的工作原理6.3.3 几种常见的变压器6.3.4 变压器的功率和铭牌6.3.5 交、直流电磁铁6.3.6 铁磁性物质的充磁与去磁思考与练习题本章小结习题6[探索与研究]第7章信号传输与系统概述7.1 谐振电路*7.1.1 串联谐振电路*7.1.2 并联谐振电路7.1.3 RC电路的频率特性思考与练习题*7.2 信号与系统概述7.2.1 信号的基本知识7.2.2 无线电信号的传输7.2.3 系统与网络简介7.2.4 信号的反馈与控制思考与练习题本章小结习题7[探索与研究]*第8章暂态过程8.1 暂态过程与换路定律8.1.1 暂态过程8.1.2 换路定律8.2 一阶电路的分析8.3 RC电路的暂态过程8.3.1 RC电路的充电过程 8.3.2 RC电路的放电过程 8.4 RL电路的暂态过程8.4.1 RL电路接通直流电源 8.4.2 RL电路切断电源思考与练习题本章小结习题8[探索与研究]参考文献。
CKSG-4.2/0.525-14%串联电抗器
CKSG-6.0/0.4-6% 100 kvar 6.0 kvar
CKSG-7.2/0.4-6% 120 kvar 7.2 kvar
电抗器型号
匹配电容器 电抗器容量
规格
CKSG-0.6/0.4-12% 5 kvar
0.6 kvar
CKSG-0.9/0.4-12% 7.5 kvar 0.9 kvar
CKSG-1.2/0.4-12% 10 kvar 1.2 kvar
3×1.099 310*215*330 260*155,4-φ12
3×0.978 310*220*355 260*155,4-φ12
3×0.879 310*225*355 260*155,4-φ12
3×0.732 310*240*405 260*165,4-φ12
------- 此文章有上海民恩电气提供
3×1.561 260*180*180 210*115,4-φ8
CKSG-1.68/0.4-6% 28 kvar 1.68 kvar
3×1.369 260*190*175 210*125,4-φ8
CKSG-1.8/0.4-6% 30 kvar 1.8 kvar
3×1.274 250*180*215 135*105,4-φ8
电感量 (mH)
外形尺寸 L×W× 安装尺寸(mm)
H(mm)
3×17.611 190*135*205 150*85,4-φ8
3×11.752 190*135*240 150*85,4-φ8
3×8.790 190*145*215 150*95,4-φ8
3×7.325 190*145*215 150*95,4-φ8
3×2.771 250*155*165 200*105,4-φ8
三个电容星形接法作用_概述及解释说明
三个电容星形接法作用概述及解释说明1. 引言1.1 概述在电子领域中,电容器是一种常见的被广泛应用的电子元件。
为了提高电路的性能和稳定性,在实际电路设计中经常会出现多个电容器并联或串联的情况。
其中,电容星形接法是一种常用的连接方式之一。
1.2 文章结构本文将围绕着三个具体的电容星形接法作用展开讨论,并解释其原理和影响因素。
首先,我们会对电容器进行简要介绍,然后概述电容星形接法的基本概念。
随后,逐个探讨三个具体的电容星形接法作用,分别进入各自的要点部分。
最后,在结论部分对整篇文章进行总结。
1.3 目的通过本文的详细阐述和解释,旨在帮助读者全面了解三个电容星形接法作用及其影响因素。
同时,我们希望揭示这些作用对于电路设计和性能优化所起到的关键作用,并展示它们在实际应用中具有广泛而重要的价值。
以上为“1.引言”部分内容,请您查看。
2. 电容星形接法:2.1 电容器简介:电容器是一种储存电荷的设备,由两个导体之间隔以绝缘材料组成。
它们广泛应用于各种电子和电气系统中,用于储存和释放能量。
2.2 星形接法概述:星形接法是一种常见的电容器连接方式,其中三个电容器被连接在一起,它们共享一个公共节点或地点。
这种连接方式通常用于交流(AC)电源系统中,以实现多种功能。
2.3 作用及影响因素:通过星形接法将三个电容器相互连接,可以实现以下几个作用:- 增加总容量: 星形接法使得总容量等于各个电容器的叠加值。
这样可以获得更大的储能能力。
- 提高稳定性: 当负载变化时,星形接法可以提供更稳定的输出。
因为每个电容器都分担了负载变化所带来的影响。
- 平衡供电: 在星形接法中,每个电容器都可以从相同的公共节点进行供电和充放电。
这使得供电平衡,并降低了干扰和不稳定性的风险。
- 对电流的响应: 星形接法可以改善电容器对交流电流的响应。
每个电容器相互协同工作,提供对不同频率信号的更好滤波效果。
影响电容星形接法效果的因素包括:- 电容器参数: 包括容量、最大工作电压和损耗角正切等参数。
并联电容器装置设计规范(电器和导体的选择)
并联电容器装置设计规范(电器和导体的选择)1一般规定1.1并联电容器装置的设备选型,应根据下列条件选择:(1)电网电压、电容器运行工况。
(2)电网谐波水平。
(3)母线短路电流。
(4)电容器对短路电流的助增效应。
(5)补偿容量及扩建规划、接线、保护和电容器组投切方式。
(6)海拔高度、气温、湿度、污秽和地震烈度等环境条件。
(7)布置与安装方式。
(8)产品技术条件和产品标准。
1.2并联电容器装置的电器和导体的选择,应满足在当地环境条件下正常运行、过电压状态和短路故障的要求。
1.3并联电容器装置的总回路和分组回路的电器和导体的稳态过电流,应为电容器组额定电流的1.35倍。
1.4高压并联电容器装置的外绝缘配合,应与变电所、配电所中同级电压的其他电气设备一致。
1.5并联电容器成套装置的组合结构,应便于运输和现场安装。
2电容器2.1电容器的选型应符合下列规定:a.可选用单台电容器、集合式电容器和单台容量在50OkVar及以上的电容器组成电容器组。
b.设置在严寒、高海拔、湿热带等地区和污秽、易燃易爆等环境中的电容器,均应满足特殊要求。
c.装设于屋内的电容器,宜选用难燃介质的电容器。
d.装设在同一绝缘框(台)架上串联段数为二段的电容器组,宜选用单套管电容器。
2.2电容器额定电压的选择,应符合下列要求:a.应计入电容器接入电网处的运行电压。
b.电容器运行中承受的长期工频过电压,应不大于电容器额定电压的1.1倍。
c.应计入接入串联电抗器引起的电容器运行电压升高,其电压升高值按下式计算:式中UC一—电容器端子运行电压(KV);U s——并联电容器装置的母线电压(KV);S——电容器组每相的串联段数。
d.应充分利用电容器的容量,并确保安全。
2.3电容器的绝缘水平,应按电容器接入电网处的要求选取。
a.电容器的过电压值和过电流值,应符合国家现行产品标准的规定。
b.单台电容器额定容量的选择,应根据电容器组设计容量和每相电容器串联、并联的台数确定,并宜在电容器产品额定容量系列的优先值中选取。
GB 50994-2014 工业企业电气设备抗震鉴定标准
中华人民共和国国家标准工业企业电气设备抗震鉴定标准Standard for aseismatic appraisal of electrical facilities in industrial plantsGB 50994-2014主编部门:中国石油化工集团公司批准部门:中华人民共和国住房和城乡建设部施行日期:2015年3月1日中华人民共和国住房和城乡建设部公告第431号关于发布国家标准《工业企业电气设备抗震鉴定标准》的公告现批准《工业企业电气设备抗震鉴定标准》为国家标准,编号为GB 50994-2014,自2015年3月1日起实施。
其中,第1.0.4、3.0.10条为强制性条文,必须严格执行。
本标准由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2014年5月29日前言本标准是根据住房和城乡建设部《关于印发<2012年工程建设标准规范制修订计划>的通知》(建标[2012]5号)的要求,由中国石化工程建设有限公司会同有关单位共同编制完成。
本标准在编制过程中经编制组广泛调查研究,认真总结实践经验,参考有关国际标准和国外先进标准,并经广泛征求意见和多次讨论、修改,最后经审查定稿。
本规范共分为5章和3个附录,主要内容包括:总则、术语和符号、基本规定、抗震鉴定、抗震验算等。
本标准中以黑体字标志的条文为强制性条文,必须严格执行。
本标准由住房和城乡建设部负责管理和对强制性条文的解释,由中国石油化工集团公司负责日常管理,由中国石化工程建设有限公司负责具体技术内容的解释。
执行过程中,如有意见或建议,请寄送中国石化工程建设有限公司(地址:北京市朝阳区安慧北里安园21号;邮政编码:100101)。
本标准主编单位、参编单位、参加单位、主要起草人和主要审查人:主编单位:中国石化工程建设有限公司参编单位:中国地震灾害防御中心贵阳铝镁设计研究院有限公司鞍钢集团工程技术有限公司中石化石油工程设计有限公司参加单位:江西变压器科技股份有限公司天水长城开关厂有限公司胜利油田海洋电气有限责任公司主要起草人:卢丙仕倪正理赵凤新邓少强宋刚孙光明孙恒志袁学群胡向全主要审查人:侯忠良葛学礼姚德康邱正华张晓鹏赵勇押现中齐青张郁山李小波姜涛魏田涛张文成范景昌朱小利王庆如陈双翥1 总则1.0.1 为了使工业企业既有电气设备(以下简称:电气设备)经抗震鉴定和采取抗震措施后,达到抗震设防标准,以减轻电气设备地震破坏、避免人员伤亡、减少经济损失,制定本标准。
4.2-电容器的连接
电容器的连接考纲要求:掌握电容器串、并联的性质及其等效电容和额定工作电压的计算。
教学目的要求:1、掌握串并联的性质及其等效电容的计算。
2、掌握串并联耐压值的计算。
教学重点:电容器串并联的性质。
教学难点:电容器串联耐压值的计算。
课时安排:4节课型:复习教学过程:【知识点回顾】一、电容器的串联1、定义:。
2、示意图:3、特点:(1)电量特点:。
(2)电压特点:。
各电容器上的电压与电容器的电容成比。
对于两个电容器串联,则分压公式:U1=U2=(3)电容特点:。
电容串联后,总电容(相当于变大),总电容任一分电容,总的提高。
二、电容器并联1、定义:。
2、示意图:3、特点:(1)电压特点:。
(2)电量特点:。
各电容器上的电量与电容器的电容成比。
(3)电容特点:。
电容并联后,总电容(相当于变大),总电容任一分电容,总的提高。
【课前练习】一、判断题1、几个电容器串联后接在直流电源上,由于静电感应,使各个电容器所带的电荷量相等。
( )2、若两个电容器并联后使用,电容器组的耐压值是其中耐压值最小的耐压值。
( )二、选择题1、两个电容器Cl:30 uF/12 V;C2:50 uF/12 V。
将它们串联后接到20 V电压上,则 ( )A.两电容器都能正常工作 B.Cl、C2都被击穿C.Cl被击穿、C2正常工作 D.C2被击穿、Cl正常工作2、三个电容器其容量分别为Cl、C2、C3,如果C1>C2>C3,将它们并联接到适当的电压上,则它们所带的电量关系是 ( )A. Q1=Q2=Q3 B.Q1>Q2>Q3 C.Q1<Q2 <Q3 D.无法判定3、两个平行板电容器Cl、C2串联后接人电源,若将电容器C2的两板板距离增加,那么( )A. Q2减小,U2减小 B.Q2减小,U2增大C.Q2增大,U2增大 D.Q2增大,U2减小4、在两只电容器的串联电路中,若电容Cl=2C2,则Cl、C2两极板间的电压U1、U2之间的关系是 ( )=U2 =2U2 C.2U1=U2 D.以上答案均不对5、如图所示,已知R1=2R2,C1=2C2,当电路稳定后,将S闭合,则此时( )A.有电流从A流向B B.有电流从B流向AC.无电流流过 D.电流流向不定三、填空题1、一个容量为3 uF的电容与某一容量为C的电容串联后,总电容为2uF,则C= 。
电容器的合闸涌流
电容器装置的合闸涌流在实际使用无功补偿装置中常常会涉及到电容器的合闸涌流问题,它对于供电系统的保护整定、熔断器的选取以及对其他电器件的影响都有重要的意义。
因此我们根据标准的规定和经常采用的方法做如下计算:1、 国标GB / T11024.1-2001“附录D ”中的规定,电容器合闸涌流的计算方法为:D 4.1 投入单个电容器组:I S =I N Q S 2 式中:I S —电容器组涌流的峰值,A ;I N —电容器组的额定电流(方均根值),A ;S —电容器安装处短路容量,MV A ;Q —电容器的容量,MvarD 4.2 将电容器组投入已运行中的电容器并联:I S ≈L C X X ZU ⋅⋅ 其中X C =3U 26211011-⨯⎪⎪⎭⎫ ⎝⎛+Q Q式中:I S —电容器组涌流的峰值,A ;U —相对地电压,V ;X C —每相串联的容抗,ΩX L —电容器组间每相的感抗,ΩQ 1—接入的电容器组的容量,MvarQ 2—已在运行中的电容器组的总容量,Mvar按上面的计算办法是在没有串联电抗器的情况下,如补偿装置的接入处短路容量很大,而电容器组的容量又较小,那么电容器的合闸涌流可达几十倍的额定电流都有可能。
这就需要我们充分考虑合闸涌流对系统的影响。
为了避开很大的合闸涌流对系统的影响,采取串联电抗器的措施来限制合闸涌流,以减少对系统的影响。
2、限制合闸涌流电抗器的计算:当电网中谐波含量甚少,装设串联电抗器仅为限制合闸涌流的目的。
根据电容器装置的设计标准要求:电容器组的合闸涌流必须限制在额定电流的20倍以内。
必须按照这个标准来设计电抗器,才能满足需要。
根据资料在工程上我们这样计算:λ=1+L CX X 式中:λ—合闸涌流的倍数X C —合闸回路中容抗X L —合闸回路中感抗从上式中可以看出λ≤20 既可满足要求。
在这里引入一个概念:串联电抗器的感抗与电容器组的容抗之比,以百分数表示称为电抗率K ,既K= X L / X C 。
电工技术基础与技能(第4章)
固定电容器
可变电容器
微调电容器
电解电容器
2.电容器的参数 额定电压:通常也称耐压,是指在允许的环境温度范围内,电容器在电路中长期 可靠地工作所允许加的最大直流电压。在交流电路中工作时,交流电压的峰值不得超 过电容器的额定电压,否则电容器中的介质会被击穿进而造成电容器损坏。 标称容量:指电容器上所标明的电容量的数值。标称容量越大,表示电容器储存 电荷的能力越强。 允许误差:指电容器的实际容量与标称容量之间允许的最大偏差范围,一般标在 电容器的外壳上。一般有极性电容器的允许误差范围较大,例如铝电解电容器为 。
4.2 磁场与电磁感应
4.2.1 磁场的基本概念
1.磁体、磁极和磁场 自然界中有一种物体,它具有吸引铁、钴、镍等物质的性质,我们把物体的这 种特性称为磁性,把具有磁性的物体称为磁体。 磁体的两端吸引铁的能力最强,这个磁性最集中的区域称为磁极。 实验证明,任何磁体都有两个磁极。一个在水平面内可以自由转动的磁体,静 止时它总是一个磁极指向南方,另一个磁极指向北方。我们把指向南方的磁极称为 南极,用S表示;把指向北方的磁极称为北极,用N表示。 任何磁体的磁极总是成对出现的,即使把一个磁体打成两段,磁体的每一半也 都有它自己的北极和南极,常见磁体的磁极指向如图所示。磁极之间具有同性磁极 相互排斥、异性磁极相互吸引的特性。
C
式中,C,Q,U的单位分别为法拉(F)、库仑(C)、伏特(V)。 电容是描述电容器容量大小的物理量,代表了电容器储存电荷的能力。电容的 单位是法拉(F),简称法,常用单位还有微法(μF)、皮法(pF)等,它们之间 的换算关系为
Q U
1 F 106 F
12 , 1pF 10 F
【例】 将一个电容量为60μF的电容器接到4.5 V的直流电源上,求带电后 电容器所带的电荷量。 解:
电容器的连接_电子教案
课题课型教学目标
教学重点
教学难点
学情分析
教学效果
教后记
新课 课前复习
P70问答与计算题(3) 4.2 电容器的连接
一、电容器的串联
1.电容器的串联:把几只电容器的极板首尾相接,连成一个无分支电路的连接方式。
如图
2.串联的性质
设各电容为C 1、C 2、C 3的电容器上的电压为U 1、U 2、U 3
U 1=1C q ;U 2=2C q ;U 3=3
C q U = U 1 + U 2 + U 3 = q (
11C + 21C + 31C ) C 1 = 11C + 21C + 3
1C 结论:(1)q 1 = q 2 = q 3 = q
(2)U = U 1 + U 2 + U 3
(3)C 1=11C +21C +3
1C 串联电容的总电容的倒数等于各电容的电容倒数之和。
3.串联的作用:增大耐压,但电容减小。
例1:P62例2
二、电容器的并联
1.电容器的并联:把几只电容器的正极连在一起,负极也连在一起,这就是电容器的并联。
如图所示。
2.性质
练习小结布置作业。
电容串联均压电路
电容串联均压电路1. 电容器介绍电容器是一种能够以电场形式储存能量的被动元件。
它由两个导电体板(通常是金属)和其中夹层的电介质组成。
电容器的电容值可以通过改变电介质的性质、厚度和板的面积来调节。
电容器的基本单位为法拉(F)。
2. 串联电容器基本原理串联电容器即多个电容器按照一定顺序连接在一起,形成一个整体电路。
其中,串联电容器的正极连接到负极,形成电容器的串联连接。
串联电容器的电容值等于每个电容器电容值的倒数之和:1 C eq =1C1+1C2+1C3+⋯3. 串联电容器均压电路串联电容器均压电路是一种利用串联电容器的特性,使电压能够均匀分配到每个串联电容器的电路。
3.1 均压电路的组成均压电路由一个电源和多个串联连接的电容器组成。
电源为串联电容器提供电压。
3.2 均压电路的工作原理均压电路的工作原理基于串联电容器的电压分配公式。
当电源连接到均压电路时,电源的电压会均匀分配到每个串联电容器上,使电容器之间的电压保持一致。
3.3 均压电路的应用均压电路常用于需要多个电容器工作在相同电压下的场景,例如: - 高压电源滤波器:在高压电源中,使用多个串联电容器来过滤电源中的高频噪声。
- 照明系统:为LED照明系统提供稳定和均匀的电压。
4. 串联电容器均压电路的设计与计算设计串联电容器均压电路需要考虑以下因素: - 电源电压:确定电容器均压电路所需的总电压。
- 电容器电压:确定每个电容器所能承受的电压。
- 电流:计算电容器电流以确保不会超过其额定值。
4.1 电源电压根据应用需求确定所需的总电压。
确保电源的电压能够满足电容器的电压需求。
4.2 电容器电压每个电容器都有其额定电压,超过该电压会导致电容器损坏。
在设计电容器串联均压电路时,需要确保每个电容器的电压不会超过其额定电压。
4.3 电容器电流电容器的电流计算公式为I=C⋅dV dt,其中,I为电流,C为电容值,dV为电压变化量,dt为时间。
根据电容器的额定电流,计算每个电容器的充放电过程中的电流,确保不会超过其额定值。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4.2 电容器的连接
考纲要求:掌握电容器串、并联的性质及其等效电容和额定工作电压的
计算。
教学目的要求:1、掌握串并联的性质及其等效电容的计算。
2、掌握串并联耐压值的计算。
教学重点:电容器串并联的性质。
教学难点:电容器串联耐压值的计算。
课时安排:4节 课型:复习
教学过程:
【知识点回顾】
一、电容器的串联
1、定义: 。
2、示意图:
3、特点:
(1)电量特点: 。
(2)电压特点: 。
各电容器上的电压与电容器的电容成 比。
对于两个电容器串联,则分压公式:U1=
U2=
(3)电容特点: 。
电容串联后,总电容 (相当于 变大),总
电容 任一分电容,总的 提高。
二、电容器并联
1、定义: 。
2、示意图:
3、特点:
(1)电压特点: 。
(2)电量特点: 。
各电容器上的电量与电容器的电容成 比。
(3)电容特点: 。
电容并联后,总电容 (相当于 变大),总
电容 任一分电容,总的 提高。
【课前练习】
一、判断题
1、几个电容器串联后接在直流电源上,由于静电感应,使各个电容器
所带的电荷量相等。
( )
2、若两个电容器并联后使用,电容器组的耐压值是其中耐压值最小的
耐压值。
( )
二、选择题
1、两个电容器Cl:30 uF/12 V;C2:50 uF/12 V。
将它们串联后接到20 V电压上,则
( )
A.两电容器都能正常工作 B.Cl、C2都被击穿
C.Cl被击穿、C2正常工作 D.C2被击穿、Cl正常工作
2、三个电容器其容量分别为Cl、C2、C3,如果C1>C2>C3,将它们并联接到适当的电
压上,则它们所带的电量关系是 ( )
A. Q1=Q2=Q3 B.Q1>Q2>Q3 C.Q1<Q2 <Q3 D.无法判定
3、两个平行板电容器Cl、C2串联后接人电源,若将电容器C2的两板板距离增加,那么( )
A. Q2减小,U2减小 B.Q2减小,U2增大
C.Q2增大,U2增大 D.Q2增大,U2减小
4、在两只电容器的串联电路中,若电容Cl=2C2,则Cl、C2两极板间的电压U1、U2之间的关系是 ( )
A.U1=U2
B.U1=2U2 C.2U1=U2 D.以上答案均不对
5、如图所示,已知R1=2R2,C1=2C2,当电路稳定后,将S闭合,
则此时( )
A.有电流从A流向B B.有电流从B流向A
C.无电流流过 D.电流流向不定
三、填空题
1、一个容量为3 uF的电容与某一容量为C的电容串联后,总电容为2uF,则C= 。
2、图中电容C1=C2=1uF,C3=C4=6uF,AB间等效电容为 ,
若在CD间加一根导线,则AB间等效电容为___ _。
3、一个容量为0.25 uF,耐压为250 V;另一个容量为0.5uF,耐压为300 V的两只电容器串联后的耐压值为 。
若将它们并联后的耐压值为____。
四、计算题
1、有三只电容器Cl =4uF、C2=5 uF、C3=20 uF,串联后等效电容多大?三只电容串联后接到80 V电源上,求各电容器所承受的电压。
2、两电容器分别标有“lOOpF,660V”和“300pF,300v”,串联后能接人电路的最大电压
是多少?
【例题讲解】
例1:现有Cl:“24uF,25V”,C2:“40uF,50V”,C3:“60uF,
10OV”试求:
(1)将三只电容器串联起来后的总电容量为多少?
(2)允许加的最高电压?
(3)在此电压下各电容器所带电荷量?
例2:电容为3000pF的电容器带电1.8 X10-6C,撤去电源,再把它跟电容为15 00 pF电容器并联.求每个电容器所带电荷量。
【巩固练习】
1、把电容是0. 25uF,耐压为300V和电容是0.5uF耐压是250V的两个电容器并联起来以后的耐压是多少?总电容是多少?若把这两个电容器串联起来,它们的耐压是多少?总电容.
2、 电容器A和B的电容分别为CA=6uF,CB=4uF,分别充电到UA=60V,UB=40V。
然后用导线把它们连接。
求下列两种连接导线中迁移的电量。
(1)同极性相连。
(2)异极性相连。
【课后练习】
1、 判断题
1、将两个电容器串联,电容器组的耐压值是两个电容器的耐压值之
和。
( )
2、若干只电容器并联时,各电容器所带电荷量均相等。
( )
3、将“lOuF,50V”和“5uF,50V”的两个电容器串联,那么电容器组的额定工作电压应为100V。
( )
4、将“lOuF,50V”和“5uF,50V”的两个电容器并联,那么电容器组的额定工作电压仍为50V。
( )
二、选择题
1、两个完全相同的空气介质电容器C1、C2,串联起来以后,接到直流电源上,在C2中插入云母介质,下面正确的是 ( )
A.Ul=U2,Q1=Q2 B.U1=U2,Q1>Q2
C.U1>U2,Q1=Q2 D.Ul=U2,Q1<Q2
2、一个电容为CuF的电容器,和一个电容为2uF的电容器串联,总电容为CuF电容器
的1/3,那么电容C的容量是 ( )
A. 2uF
B. 4uF
C.6uF
D. 8uF
3、两只电容分别为Cl和C2的电容器,其额定值分别为200PF/500V,300PF/900V,串
联后外加1000V的电压,则 ( )
A.C1击穿,C2不击穿 B.C1先击穿,C2后击穿
C.C2先击穿,C1后击穿 D.C1、C2都不击穿
4、如下图所示每个电容器的电容都是3uF,额定工作电压都是100V那么整个电容器组的等效电容是 ( )
A.4.5uF
B. 2uF C.6uF D.1.5uF
5、如图所示,R1=200Ωl,R2=500Ω,C1= luF,若a、b两点电位相等时,则C2的电容等于( )
A. 2uF
B.5uF
C.2/3uF
D.2/5uF
第4题图 第5题图
三、填空题
1、两电容器分别标有“0.25uF,250v”和“0.5uF,300V"',串联后等效电容量为 ,串联后耐压值为 .
2、四个电容器串联:C1:“lOuF,50V”,C2:“20uF,20V”,
C3:“20uF,40V”,C4:“30uF,40v ”。
当外加电压不断升高,先击穿的是 电容器。
3、有两只电容器,电容分别为lOuF和20uF,它们的额定工作电压分别为25V和l0V,现将它们串联后接在10V的直流电源上,则两电容两端电压分别为 和____;串联后总的耐压值为 。
4、如图R1=1Ω,R2=2Ω,R3=3Ω则Uc1:Uc2= 。
5、如图所示,两电容器容量之比是3:2,当S合向1且达平衡后,又将S 合向2,待电路重新达到平衡后,电容器C1两端电压为 ,C1和C2储存电荷量之比为 .
第4题图 第5题图
四、计算题
1、在题图中,电源电动势E=12 V、r=1Ω,电阻R1=2Ω、R2=2Ω、R3=5Ω,电容C1=4uF、C2=1uF,试求:C1、C2所带电量之比。
2、如图所示,E=10V,R1=4Ω,R2=6Ω,C=30uF,电源内阻不计。
求:
(1)闭合开关S,求稳定后通过R1的电流?
(2)然后将开关S断开,求这以后流过R1的总电量。
3、如图所示电路中,三只电容器按图连接成混联电路,Cl=40uF,
C2=C3=20uF,三只电容器的耐压都是100V,试求等效电容及最大安全电压。
4、如图 所示,Cl=4uF、C2=12uF,且Uam=10V,Ubm=-20V,试求:
(1) C1、C2各自贮存的电荷量及电场能分别多大?
(2)S闭合后,当电路达到稳态时,Uam、Ubm分别多大?
(3)此时Cl、C2各自贮存的电荷量及R上消耗的电能?
5、如图电路,电源电动势E=24V,内阻不计,R1=R3=R4=40Ω,
R2=8Ω,电容器C1=2uF、
10V,C2:8uF、30V。
求:(1)当Sl、S2闭合时,C1、C2所带的电荷量;
(2)把S1、S2断开,让Cl、C2放电再闭合S2 (S1仍断开),
Cl、C2所带的电荷量。
