挖掘机各部件的详细图解
挖掘机的各个部位的结构说明图
SEM-PB-0701
SEM-PB-0701
人
神经系统
挖掘机
电控系统
人
医生 动手术
挖掘机
服务工程师 解体修理
人
流血 血压不正常 发热 剧烈运动前准备活动 剧烈运动后放松活动 衣服 夏天穿棉衣 诉说痛苦 检查吃药
挖掘机
漏油 液压（机油） 液压（机油）压力不正常 油温、水温过高 油温、 开机后空转预热 关机前空转冷却 引擎盖等四周覆盖件 散热不好 报警 保养调整
挖掘机
斗齿 铲斗 斗杆（小臂） 斗杆（小臂） 动臂（大臂） 动臂（大臂） 油缸、 油缸、马达 肌 肉
前臂 肌肉 上臂
手指
手掌
SEM-PB-0701
人体血液循环系统 VS 挖掘机液压系统
人
血管 动脉血管 静脉血管 血液 血型 心脏
挖掘机
液压油管 高压油管 液压回油管 液压油、机油、齿轮油、黄油 润滑油的质量等级 液压泵、先导泵、机油泵
SEM-PB是工程中最常用的机械，又是最典型的仿生机器：大力士独臂机器人！
人
上肢 下肢 腰身 腿脚 鞋子
挖掘机
上车部分 下车部分 回转支承 行走四轮一带 履带板 大脑 上肢
下肢
鞋子
SEM-PB-0701
人体上肢 VS 挖掘机工作装置
人
手指 手掌 小胳膊 大胳膊 肌肉
挖掘机概述-构造(完整详细版)
液压挖掘机的结构
托链轮 驱动轮
履带 支重轮 行走支架 轨链
液压挖掘机内部构造示意图
液压挖掘机的结构
液压泵
液压挖掘机的结构
挖掘机配备的为斜轴式柱塞泵与斜盘式柱塞泵 液压挖掘机的结构
控制阀
液压挖掘机的结构
液压挖掘机的结构
行走马达（三级行星减速）
回转支撑
液压挖掘机的结构
液压挖掘机的结构
液压挖掘机的常用工作参数
★ 第12代 ZX200（ 2001年底）150马力 350Kg/cm2
★ ZX200-3 于2006年闪亮登场
挖掘机历史
❖ZX-3采用新型电喷发动机符合欧3排放， 采用新E模式，高效的新型液压系统 ( HIOS Ⅲ )，新机型ZX200-3与现机型 ZX200比较，斗杆回收速度提高 20 % ， 燃油消耗量降低 13%。
日立挖掘机的演化历程
挖掘机历史
第1代 UH06-2型（1968年8月） 85马力 动力传递方式为链传动
175Kg／cm2
第2代 UH06-2型 （1970年11月） 85马力 变量油泵·行走部分不用加润滑脂
175Kg／cm2
第3代 UH06D 型 （1971年9月） 93马力
175Kg／cm2
动力传递方式为行走马达直接连接式，把小臂作为标准设备
１９３０年日本最早的电动挖掘机50K问世
１９４９年日立U05型挖掘机问世
美国开发
神户制钢所 日立制作所
１９６１年 ３５型
液 １９６３年 油谷 ＴＹ４５型（轮式） 压 式 １９６４年 日钢 ＲＨ３５型
时 代
１９６５年
ＵＨ０３型开始生产和销售
１９６７年 ＵＨ０６型开始生产和销售
卡特挖掘机构造图
1.35m3
600mm
1.30m3
600mm
1.40m3
600mmຫໍສະໝຸດ 1.3m3600mm
1.54m3
600mm
1.20m3
600mm
1.30 m3
600mm
铲斗容量比其他品牌有 优势
参数对比
产品型号
324D
1800rp m
PC270 -7
1900rp m
PC300-7
1900rpm
ZX270
1900rpm
卡特彼勒 液压挖掘机
森那美集团成员
液压挖掘机构造
(1)配重 （2）发动机罩盖 （3）散热器和油冷却器 （4）发动机 （5）空气过滤器 （6）电池 （7） 操作者座椅 （8）液压油箱 （9）操作杆 （10）燃油箱 （11）驾驶室 （12）回转轴承 （13）储 物箱 （14）回转节 （15）大臂油缸 （16）大臂 （17）小臂油缸 （18）小臂 （19）铲斗油缸 （20）连杆 （21）动力连杆 （22）铲斗 （23）履带 （24）引导轮 （25）履带调整器 （26） 履带支重轮 （27）托带轮 （28）带马达的终传动 （29）泵 （30）带马达的回转驱动 （31）回 油过滤器 （32）控制阀
EC290B
1900rpm
R265LC
2000rpm
SK260
2100rpm
说明 发动机转速越大，其磨 损越大，直接影响发动 机寿命
额定转速
铲斗挖掘 力 通常情况 下发动机 设计大修 周期
174kN
178kN
227kN
193kN
181 kN
178kN
170kN
10000~ 12000 小时
10000~ 12000 小时
三一挖掘机结构组成课件PPT
基本构造
• 1. 行走装置：由车架、支重轮、托链轮、导 向轮、张紧装置、履带、行走机构、回转接 头等组成。
• 2. 工作装置：由动臂、斗杆、铲斗、联杆、 摇杆、油缸等组成。
• 3. 回转平台：由回转平台、液压传动装置、 伺服操纵装置、动力装置、司机室、空调系 统、电器系统等组成。
第一章
行走装置
行走装置即底盘, 包括履带架和行 走系统, 主要由履带架、行走马达+减 速机及其管路、驱动轮、导向轮、托 链轮、支重轮、履带、张紧缓冲装置 组成，可见图1. 其功能为支承挖掘机 的重量，并把驱动轮传递的动力转变 为牵引力，实现整机的行走
• 1 压缩机总成 • 2 冷凝器总成 • 3 贮液干燥器总成 • 4 蒸发器总成 • 5 管路系统 • 6 电器系统
空调系统
空调（注意事项）
• 空调系统在安装之前严禁开启管道及元 器件封堵，以确保系统清洁，防止贮液 干燥器受潮（供货状态时管道充有氮气）
• 空调系统安装时，管道及元器件内不得 进入任何脏物
三一挖掘机结构组成
挖掘机知识培训
挖掘机的基本构造
小臂
小臂油缸
挖斗油缸
大臂
惰连杆 挖斗连杆
挖斗
大臂油缸 驾驶室
旋转中心接头
旋转马达 电瓶
柴油箱 液压油箱 控制阀 消音器
液压油泵
履带板 前空转轮 履带调整弹簧
发动机
空气滤清器
承重轮 履带导向装置 托链轮
旋转多路控制阀（可选件）
配重 发动机散热片 内部冷却器 行走马达 履带主链节
动力系统的构成及功能
• 进气系统——网罩→胶管→空滤→胶管→增压器→胶管→中 冷器→胶管→发动机
• 排气系统——增压器→膨胀节→消声器→排气管 • 冷却系统——水箱→胶管→节温器→水泵→柴油机→胶管
挖掘机各部件的详细图解
挖掘机各部件的详细图解一．反铲铰接式反铲是单斗液压最常用的结构型式，动臂、斗杆和铲斗等主要部件彼此铰接（见图1），在液压缸的作用下各部件绕铰接点摆动，完成挖掘、提升和卸土等动作。
图1 反铲1—斗杆油缸；2—动臂；3—油管；4—动臂油缸；5—铲斗；6—斗齿；7—侧齿；8—连杆；9—摇杆；10—铲斗油缸；11—斗杆1．动臂动臂是反铲的主要部件，其结构有整体式和组合式两种。
1）整体式动臂。
其优点是结构简单，质量轻而刚度大。
缺点是更换的工作装置少，通用性较差。
多用于长期作业条件相似的挖掘机上。
整体式动臂又可分为直动臂和变动臂两种。
其中的直动臂结构简单、质量轻、制造方便，主要用于悬挂式液压挖掘机，但它不能使挖掘机获得较大的挖掘深度，不适用于通用挖掘机；弯动臂是目前应用最广泛的结构型式，与同长度的直动臂相比，可以使挖掘机有较大的挖掘深度。
但降低了卸土高度，这正符合挖掘机反铲作业的要求。
2）组合式动臂。
如图2所示，组合式动臂用辅助连杆或液压缸3或螺栓连接而成。
上、下动臂之间的夹角可用辅助连杆或液压缸来调节，虽然使结构和操作复杂化，但在挖掘机作业中可随时大幅度调整上、下动臂之间的夹角，从而提高挖掘机的作业性能，尤其在用反铲或抓斗挖掘窄而深的基坑时，容易得到较大距离的垂直挖掘轨迹，提高挖掘质量和生产率。
组合式动臂的优点是，可以根据作业条件随意调整挖掘机的作业尺寸和挖掘力，且调整时间短。
此外，它的互换工作装置多，可满足各种作业的需要，装车运输方便。
其缺点是质量大，制造成本高，一般用于中、小型挖掘机上。
2．反铲斗反铲用的铲斗形式，尺寸与其作业对象有很大关系。
为了满足各种挖掘作业的需要，在同一台挖掘机上可配以多种结构型式的铲斗，图3为反铲常用铲斗形式。
铲斗的斗齿采用装配式，其形式有橡胶卡销式和螺栓连接式，如图4所示。
图2 组合式动臂1—下动臂；2—上动臂；3—连杆或液压缸图3 反铲常用铲斗结构1—齿座；2—斗齿；3—橡胶卡销；4—卡销；5、6、7—斗齿板二．正铲单斗液压挖掘机的正铲结构如图5所示，主要由动臂2、动臂油缸1、铲斗5、斗底油缸4等组成。
三一挖掘机结构组成 49页PPT文档
SANY
中央回转接头是联接回转平台与底盘油路的
液压元件，它保证回转平台旋转任意角度后， 行走马达还能正常配油，现用回转接头是5通。
SANY
中央回转接头图片
第二章 工作装置
工作装置是液压挖掘机的主要组成部分，目 前SY系列挖掘机配置的是反铲工作装置，它主 要用于挖掘停机面以下的土壤，但也可以挖掘最 大切削高度以下的土壤，除了可以挖坑、开沟、 装载外还可以进行简单平整场地工作。挖掘作业 适应于开挖Ⅰ~Ⅳ级土，Ⅴ级以上用液压锤或需 爆破手段。
配重 发动机散热片 内部冷却器 行走马达 履带主链节
SANY
基本构造
• 1. 行走装置：由车架、支重轮、托链轮、导 向轮、张紧装置、履带、行走机构、回转接 头等组成。
• 2. 工作装置：由动臂、斗杆、铲斗、联杆、 摇杆、油缸等组成。
• 3. 回转平台：由回转平台、液压传动装置、 伺服操纵装置、动力装置、司机室、空调系 统、电器系统等组成。
反铲工作装置由动臂、斗杆、铲斗、摇杆、 连杆及包含动臂油缸、斗杆油缸、铲斗油缸在内 的工作装置液压管路等主要部分组成。
SANY
工作装置
SANY
作用： 转角优化 使平均挖 掘力大
四联杆机构
SANY
动臂
提升负载
SANY
斗杆
SANY
铲斗
SANY
铲斗与斗杆联接
销轴与铲斗同转 黄油注入 O形圈-防尘 铲斗间隙调整
手动先导阀
SANY
脚踏伺服阀
SANY
3.2 空调系统
• 空调系统的组成及功能
• 1 压缩机总成 • 2 冷凝器总成 • 3 贮液干燥器总成 • 4 蒸发器总成 • 5 管路系统 • 6 电器系统
挖掘机结构及工作原理
回转支承
内齿圈，与车架联接
滚动轴承
外圈，与平台联接
1-5车体部分
)中央回转接头——使机器在任意方 位回转时，将上部车体的液压油流通 过其内部的旋转油道持续不断地提供 给车体下部的行走马达，回转接头内 部的各油道用抗磨性能好和耐高压的
密封件隔开。
中央回转接头
1-6 车体部分
配重（平衡 块）——使机器 的重心尽量靠近 车体的回转中 心，以保证车体 的动态稳定性。
1-10 底盘部分
导向轮
涨紧油缸
涨紧弹簧 单向阀 黄油嘴
并实现机器的行走
1-9 底盘部分
导向轮
驱动轮
行走减速 机
) 导向轮——与涨紧油缸、涨紧弹簧相连接，涨紧履带并使履带张紧度适当； 在履带前部受到外力冲击时，通过引导轮将冲击力传到张紧弹簧起缓冲作 用，防止履带损伤
) 行走马达——包括液压马达和行走减速机构，作为驱动轮为机器行走提供动 力，将液压能通过行走马达转变成机械能，经过齿轮减速机构进行减速，转 矩增加，由驱动轮带动履带转动实现机器的行走
1-1挖掘机的基本结构
挖掘机基本结构分为：1、车体部分；2、工作装置部分；3、底盘部分。
工作装置
车体部分
底盘部分
1-2车体部分
)发动机——机器动力之 源，把燃油燃烧产生的热能 通过曲轴连杆机构转变成机
械能。
)主泵（液压泵）——通 过联轴器与发动机飞轮相 连接，将飞轮输出的机械 能转变成高压油流即液压
能。
1-3车体部分
) 主阀（多路阀）——把由主 泵输出的高压油，按照工作装 置的动作的需要进行分流从而 实现工作装置的不同作业。
1-4车体部分
回转机构主要由回转支承、回转 马达等组成 。
1、挖掘机基本构造
3、液压挖1、铲斗油缸7、油箱13、中冷器19、燃油冷却器2、斗杆油缸8、液压油箱14、空调冷凝器20、空滤3、动臂油缸9、多路阀15、散热器21、信号控制阀4、中央回转接头10、先导阀16、电池22、电磁阀主要机器配置5、回转支承11、泵17、行走装置23、操纵杆（行走）6、旋回装置12、发动机18、液压油冷却器24、操纵杆（工装、回转）电子系1、后视摄像头5、GPS天线9、位置控制阀12、油温传感器2、蓄电池6、雨刮器马达（仅限双臂机种）13、电磁阀组件3、收发信天线7、监视器组件10、工作灯14、电磁泵4、更换空滤按钮8、喇叭11、燃料传感器驾驶室-配1、左作业操纵杆/喇叭按钮2、左行走脚踏3、左行走操作杆4、右行走操作杆5、右行走脚踏6、右作业操纵杆/powerdigging按钮7、多功能显示屏8、操作板9、主旋钮10、空调/暖气（选装）钮11、FM/AM收音机12、司机座椅13、门锁解除杆14、锁杆15、托盘16、保险丝盒17、点烟器18、按钮板（选装）置物处（选装件未装时）19、置物处20、发动机停止键液压系统图液压机器液压泵中央回转接头目的：作为360°回转时的连接处，在上车回转时，防止软管扭曲，另通过流向行走马达的液压油。
行走马达·减速机4、挖掘动作工作装置的位置是由各油缸的伸缩量决定的。
油缸的伸缩量和伸缩速度，对应的操作杆的活动与控制阀的活动成比例，从而控制作动油的流动。
工装的活动如图2-10所示，这些动作单独或是复合形成挖掘、堆积的作业。
5、本体构成1-1上车上车，由主平台、发动机、司机室、液压机器、旋回装置等构成，同下车通过回转支承组合起来。
工作装置与主平台通过回转接头连接使工装可动。
上车大致由下列部品构成：（1）主平台（2）配重（3）发动机（4）液压装置（5）旋回装置（6）操纵杆（7）司机室和机棚（8）监视器（运转状态监视装置）（1）主平台或称回转平台，承载着发动机、液压装置、司机室等，从小型挖掘机到大型挖掘机的构造几乎都相同，是焊接构造。
挖掘机各部件的详细图解复习课程
挖掘机各部件的详细图解挖掘机各部件的详细图解一．反铲铰接式反铲是单斗液压挖掘机最常用的结构型式，动臂、斗杆和铲斗等主要部件彼此铰接（见图1），在液压缸的作用下各部件绕铰接点摆动，完成挖掘、提升和卸土等动作。
图1 反铲1—斗杆油缸；2—动臂；3—油管；4—动臂油缸；5—铲斗；6—斗齿；7—侧齿；8—连杆；9—摇杆；10—铲斗油缸；11—斗杆1．动臂动臂是反铲的主要部件，其结构有整体式和组合式两种。
1）整体式动臂。
其优点是结构简单，质量轻而刚度大。
缺点是更换的工作装置少，通用性较差。
多用于长期作业条件相似的挖掘机上。
整体式动臂又可分为直动臂和变动臂两种。
其中的直动臂结构简单、质量轻、制造方便，主要用于悬挂式液压挖掘机，但它不能使挖掘机获得较大的挖掘深度，不适用于通用挖掘机；弯动臂是目前应用最广泛的结构型式，与同长度的直动臂相比，可以使挖掘机有较大的挖掘深度。
但降低了卸土高度，这正符合挖掘机反铲作业的要求。
2）组合式动臂。
如图2所示，组合式动臂用辅助连杆或液压缸3或螺栓连接而成。
上、下动臂之间的夹角可用辅助连杆或液压缸来调节，虽然使结构和操作复杂化，但在挖掘机作业中可随时大幅度调整上、下动臂之间的夹角，从而提高挖掘机的作业性能，尤其在用反铲或抓斗挖掘窄而深的基坑时，容易得到较大距离的垂直挖掘轨迹，提高挖掘质量和生产率。
组合式动臂的优点是，可以根据作业条件随意调整挖掘机的作业尺寸和挖掘力，且调整时间短。
此外，它的互换工作装置多，可满足各种作业的需要，装车运输方便。
其缺点是质量大，制造成本高，一般用于中、小型挖掘机上。
2．反铲斗反铲用的铲斗形式，尺寸与其作业对象有很大关系。
为了满足各种挖掘作业的需要，在同一台挖掘机上可配以多种结构型式的铲斗，图3为反铲常用铲斗形式。
铲斗的斗齿采用装配式，其形式有橡胶卡销式和螺栓连接式，如图4所示。
图2 组合式动臂1—下动臂；2—上动臂；3—连杆或液压缸图3 反铲常用铲斗结构1—齿座；2—斗齿；3—橡胶卡销；4—卡销；5、6、7—斗齿板二．正铲单斗液压挖掘机的正铲结构如图5所示，主要由动臂2、动臂油缸1、铲斗5、斗底油缸4等组成。
第二章 挖掘机的基本构造及工作原理汇总
第二章挖掘机的结构及工作原理第一节挖掘机总体结构一、单斗液压挖掘机的总体结构单斗液压挖掘机的总体结构包括动力装置、工作装置、回转机构、操纵机构、传动系统、行走机构和辅助设备等，如图所示。
常用的全回转式液压挖掘机的动力装置、传动系统的主要部分、回转机构、辅助设备和驾驶室等都安装在可回转的平台上，通常称为上部转台。
因此又可将单斗液压挖掘机概括成工作装置、上部转台和行走机构等三部分。
工作装置——动臂、斗杆、铲斗、液压油缸、连杆、销轴、管路上部转台——发动机、减震器主泵、主阀、驾驶室、回转机构、回转支承、回转接头、转台、液压油箱、燃油箱、控制油路、电器部件、配重行走机构——履带架、履带、引导轮、支重轮、托轮、终传动、张紧装置挖掘机是通过柴油机把柴油的化学能转化为机械能，由液压柱塞泵把机械能转换成液压能，通过液压系统把液压能分配到各执行元件（液压油缸、回转马达+减速机、行走马达+减速机），由各执行元件再把液压能转化为机械能，实现工作装置的运动、回转平台的回转运动、整机的行走运动。
二、挖掘机动力系统1、挖掘机动力传输路线如下１）行走动力传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——中央回转接头——行走马达（液压能转化为机械能）——减速箱——驱动轮——轨链履带——实现行走２）回转运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——回转马达（液压能转化为机械能）——减速箱——回转支承——实现回转３）动臂运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——动臂油缸（液压能转化为机械能）——实现动臂运动４）斗杆运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——斗杆油缸（液压能转化为机械能）——实现斗杆运动５）铲斗运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——铲斗油缸（液压能转化为机械能）——实现铲斗运动1、引导轮2、中心回转接头3、控制阀4、终传动5、行走马达6、液压泵7、发动机8、行走速度电磁阀9、回转制动电磁阀10、回转马达11、回转机构12、回转支承2、动力装置单斗液压挖掘机的动力装置，多采用直立多缸式、水冷、一小时功率标定的柴油机。
三一挖掘机结构组成PPT课件
21
SANY
工作装置
22
SANY
作用： 转角优化 使平均挖 掘力大
四联杆机构
23
SANY
动臂
提升负载
24
SANY
斗杆
25
SANY
铲斗
26
SANY
铲斗与斗杆联接
销轴与铲斗同转 黄油注入 O形圈-防尘 铲斗间隙调整
型号 K3V112DT
KMX15 M5X130CHB MAG－170VP B6365-75800 B6365-75900 B6365-76000
TH40K1297 TH40K1298 RCVD8C4142
34
SANY
液压泵
35
SANY
主阀
36
SANY
回转机构总成
37
SANY
行走马达
38
SANY
实现铲斗运动
31
SANY 动力系统的构成及功能
• 进气系统——网罩→胶管→空滤→胶管→增压器→胶管→中 冷器→胶管→发动机
• 排气系统——增压器→膨胀节→消声器→排气管 • 冷却系统——水箱→胶管→节温器→水泵→柴油机→胶管
→水箱 • 油门控制系统——步进电机→减速机→蜗轮蜗杆传动→油
门拉线→柴油机油门—高怠速、低怠速限位开关 • 燃油系统
4
第一章
行走装置
行走装置即底盘, 包括履带架和行 走系统, 主要由履带架、行走马达+减速 机及其管路、驱动轮、导向轮、托链轮、 支重轮、履带、张紧缓冲装置组成，可 见图1. 其功能为支承挖掘机的重量，并 把驱动轮传递的动力转变为牵引力，实 现整机的行走
《挖掘机结构组成》课件
建筑工程
用于土方开挖、基础施工等建筑工程作 业。
农田开垦
用于农田的整地和排水，提高农田的耕 作效率。
挖掘机的发展趋势和未来展望
自动化技术
挖掘机将逐渐实现自动化操 作，减少人工干预。
智能化控制
通过智能控制系统提高挖掘 机的操作性能和工作效率。
环保节能
挖掘机将朝着更环保、更节 能的方向发展，减少对环境 的影响。
挖掘机结构组成
挖掘机是一种重型工程机械，主要由机身和底盘、传动系统以及工作装置组 成。本课件将介绍挖掘机的定义、主要组成部分、工作原理、分类、应用领 域以及发展趋势。
挖掘机的定义
挖掘机是一种用于进行挖掘和运输工作的大型机械设备，主要由机身和底盘、 传动系统以及工作装置组成。
挖掘机的主要组成部分
机身和底盘
通过合理的配管系统实现 液压油的流动，并实现各 部分的协调工作。
挖掘机的分类
履带挖掘机
适用于各种地形的施工作业，具 有较强的通过性。
轮式挖掘机
适用于平整的工地，移动灵活方 便。
小型挖掘机
适合小型施工现场，操作灵活， 可以进行狭小区域作业。
挖掘机的应用领域
1
矿山开采
2
用于采掘矿石、矿砂等矿山开采作业。
挖掘机的主体Biblioteka 构，提供稳定的工作平台。传动系统
将发动机的动力转化为挖掘机各部分的动力来源。
工作装置
挖掘机的动臂、斗杆和斗头等部件，用于挖掘和运输物料。
挖掘机的工作原理
1 液压工作原理
通过液压系统实现各部分 的动力传递和控制。
2 液压驱动原理
液压马达和液压缸产生动 力，驱动挖掘机的运动。
3 液压配管原理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

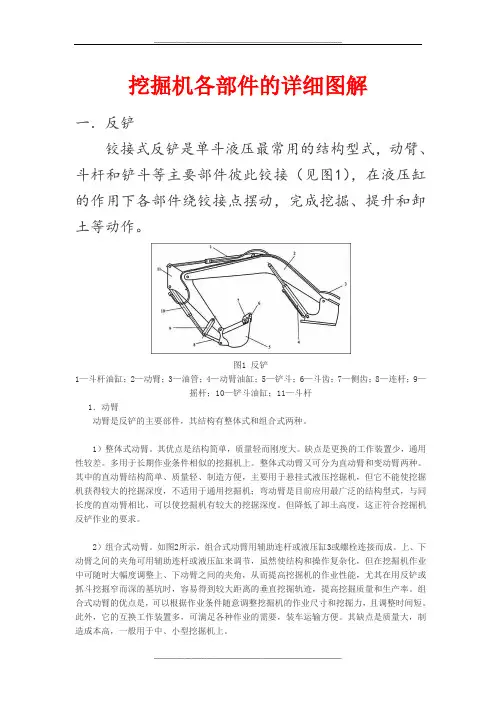

挖掘机各部件的详细图解
一．反铲
铰接式反铲是单斗液压挖掘机最常用的结构型式，动臂、斗杆和铲斗等主要部件彼此铰接（见图1），在液压缸的作用下各部件绕铰接点摆动，完成挖掘、提升和卸土等动作。
图1 反铲
1—斗杆油缸；2—动臂；3—油管；4—动臂油缸；5—铲斗；6—斗齿；7—侧齿；8—连杆；9—
摇杆；10—铲斗油缸；11—斗杆
1．动臂
动臂是反铲的主要部件，其结构有整体式和组合式两种。
1）整体式动臂。
其优点是结构简单，质量轻而刚度大。
缺点是更换的工作装置少，通用性较差。
多用于长期作业条件相似的挖掘机上。
整体式动臂又可分为直动臂和变动臂两种。
其中的直动臂结构简单、质量轻、制造方便，主要用于悬挂式液压挖掘机，但它不能使挖掘机获得较大的挖掘深度，不适用于通用挖掘机；弯动臂是目前应用最广泛的结构型式，与同长度的直动臂相比，可以使挖掘机有较大的挖掘深度。
但降低了卸土高度，这正符合挖掘机反铲作业的要求。
2）组合式动臂。
如图2所示，组合式动臂用辅助连杆或液压缸3或螺栓连接而成。
上、下动臂之间的夹角可用辅助连杆或液压缸来调节，虽然使结构和操作复杂化，但在挖掘机作业中可随时大幅度调整上、下动臂之间的夹角，从而提高挖掘机的作业性能，尤其在用反铲或抓斗挖掘窄而深的基坑时，容易得到较大距离的垂直挖掘轨迹，提高挖掘质量和生产率。
组合式动臂的优点是，可以根据作业条件随意调整挖掘机的作业尺寸和挖掘力，且调整时间短。
此外，它的互换工作装置多，可满足各种作业的需要，装车运输方便。
其缺点是质量大，制造成本高，一般用于中、小型挖掘机上。
2．反铲斗
反铲用的铲斗形式，尺寸与其作业对象有很大关系。
为了满足各种挖掘作业的需要，在同一台挖掘机上可配以多种结构型式的铲斗，图3为反铲常用铲斗形式。
铲斗的斗齿采用装配式，其形式有橡胶卡销式和螺栓连接式，如图4所示。
图2 组合式动臂
1—下动臂；2—上动臂；3—连杆或液压缸
图3 反铲常用铲斗结构
1—齿座；2—斗齿；3—橡胶卡销；4—卡销；5、6、7—斗齿板二．正铲
单斗液压挖掘机的正铲结构如图5所示，主要由动臂2、动臂油缸1、铲斗5、斗底油缸4等组成。
铲斗的斗底利用液压缸来开启，斗杆6是铰接在动臂的顶端，由双作用的斗杆油缸7使其转动。
斗杆油缸的一端铰接在动臂上，另一端铰接在斗杆上。
其铰接形式有两种：一种是铰接在斗杆的前端；另一种是铰接在斗杆的尾端。
动臂均为单杆式，顶端呈叉形，以便与斗杆铰接。
动臂有单节的和双节的两种。
单节的动臂有长短两种备品，可根据需要更换。
双节的动臂则由上、下两节拼装而成，根据拼装点的不同，动臂的工作长度也不同。
图4 斗齿安装形式
（a）螺栓连接；（b）橡胶卡销连接
1—卡销；2—橡胶卡销；3—齿座；4—斗齿
图5 正铲
1—动臂油缸；2—动臂；3—加长臂；4—斗底油缸；5—铲斗；6—斗杆；7—斗杆油缸；8—
液压软管
