汽车曲柄连杆机构设计
第二章曲柄连杆机构09
0
不同形式的载荷，为了保证工作
可行减少磨损，在结构上要采取
相应的措施。
第二节 机体组（气缸体曲轴箱组）
机体组：包括机体、气缸盖、缸垫、气缸盖罩、主轴承盖、 以及油底壳。
机体组是发动机的 支架，是曲柄连杆 机构、配气机构和 发动机各系统主要 零部件的装配基体。 气缸盖用来封闭气 缸顶部，并与活塞 顶和气缸壁一起形 成燃烧室。 另外，气缸盖和机 体内的水套和油道 以及油底壳又分别 是冷却系和润滑系 的组成部分。
往复惯性力与离心力作用的后果：加剧发动机的振动（上下振动，水平振动）, 增加发动机曲柄连杆机构的各部件及所有轴颈、轴承的磨损。
3、摩擦力：存在于作相对运动而又相互接触的零件表面之间。如气缸壁与
活塞间等。
*上述各力作用于曲柄连杆机构
及机体的各有关零件上，使它们 受到压缩、拉伸、弯曲、扭转等
加0
速
减 vmax
3、多缸发动机的气缸排列形式： 直列式：发动机的各气缸成一字型排列。 双列式：V型 Φ<180° ； P型 Φ=180°。
结构简单、加工容 易，但发动机长度 和高度较大。
缩短了机体的长度 和高度，增加了宽 度，减轻了发动机 的重量；形状复杂， 加工困难。
高度小，总体 布置方便。多 用于赛车。
对置气缸式发动机
状 5)篷形燃烧室，是近年来在高性能多气门轿车发动机上广
泛应用的燃烧室。
柴油机的分隔式燃烧室有两种类型： 1)涡流室燃烧室，其主、副燃烧室之间的连接通道与副燃烧室切向
连接，在压缩行程中，空气从主燃烧室经连接通道进入副燃烧室， 在其中形成强烈的有组织的压缩涡流，因此称副燃烧室为涡流室。
2)预燃室燃烧室，其主、副燃烧室之间的连接通道不与副燃烧室切向 连接，且截面积较小。在压缩行程中，空气在副燃烧室内形成强 烈的无组织的紊流。燃油迎着气流方向喷射，并在副燃烧室顶部 预先发火燃烧，故称副燃烧室为预燃室。
汽车曲柄连杆机构毕业设计

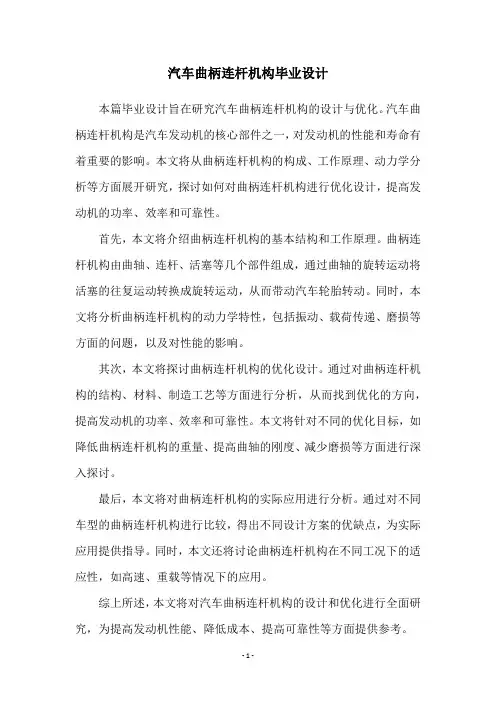

汽车曲柄连杆机构毕业设计
本篇毕业设计旨在研究汽车曲柄连杆机构的设计与优化。
汽车曲柄连杆机构是汽车发动机的核心部件之一，对发动机的性能和寿命有着重要的影响。
本文将从曲柄连杆机构的构成、工作原理、动力学分析等方面展开研究，探讨如何对曲柄连杆机构进行优化设计，提高发动机的功率、效率和可靠性。
首先，本文将介绍曲柄连杆机构的基本结构和工作原理。
曲柄连杆机构由曲轴、连杆、活塞等几个部件组成，通过曲轴的旋转运动将活塞的往复运动转换成旋转运动，从而带动汽车轮胎转动。
同时，本文将分析曲柄连杆机构的动力学特性，包括振动、载荷传递、磨损等方面的问题，以及对性能的影响。
其次，本文将探讨曲柄连杆机构的优化设计。
通过对曲柄连杆机构的结构、材料、制造工艺等方面进行分析，从而找到优化的方向，提高发动机的功率、效率和可靠性。
本文将针对不同的优化目标，如降低曲柄连杆机构的重量、提高曲轴的刚度、减少磨损等方面进行深入探讨。
最后，本文将对曲柄连杆机构的实际应用进行分析。
通过对不同车型的曲柄连杆机构进行比较，得出不同设计方案的优缺点，为实际应用提供指导。
同时，本文还将讨论曲柄连杆机构在不同工况下的适应性，如高速、重载等情况下的应用。
综上所述，本文将对汽车曲柄连杆机构的设计和优化进行全面研究，为提高发动机性能、降低成本、提高可靠性等方面提供参考。
汽车构造(曲柄连杆机构)
裙部表面的保护
1）镀锡
油膜破坏时，起润滑作用；又可加速磨合作用。
2）涂石墨(柴油机） 易脆断可加速磨合，自润滑。 3）表面粗糙化 有规律的粗糙化，可加速磨合，沟谷可存
机油润滑。
（4）活塞裙部形状
销座方向
裙部受侧压力的作用， 导致活塞发生变形 工作时向里变形
工作时，活塞受热膨胀，由于销座方向的金属材料较多， 所以膨胀量较大。所以在生产时先将活塞制成椭圆形， 短轴在销座轴方向。
制造时 变形后
开槽活塞（汽油机）
二、活塞环
（一）气环
1.作用： （1）密封：防止气缸内的气体窜入油底壳； （2） 传热：将活塞头部的热量传给气缸壁； （3）辅助刮油、布油。
活塞环安装三隙
侧隙
背隙
端隙
气环的密封
气环的泵油作用
气环的泵油作用
气环断面形状：
（2）刮油油片环（轴普向通衬环环组径合向环衬）环
3、原理：因销座偏置，在接近上止点时，作用 在活塞销座轴线以右的气体压力大于左边，使 活塞倾斜，裙部下端提前换向。而活塞在越过 上止点，侧压力反向时，活塞才以左下端接触 处为支点，顶部向左转（不是平移），完成换 向。
（四）连杆
功用： 将活塞的力传给曲轴，变活塞的往复运动
为曲轴的旋转运动。 组成：
二、气缸盖
功用：密封气缸的上部，与活塞、气缸等共同构成燃烧室。 工作条件：由于接触温度很高的燃气，所以承受的热负荷
很大。 材料：灰铸铁或合金铸铁，铝合金。
气缸盖的分解图
捷达轿车气缸盖总成
二、燃烧室
（三）气缸垫
1、功用：安装在气缸盖 和气缸体之间，保证 气缸盖与气缸体接触 面的密封，防止漏气、 漏水和漏油。
Pc
汽车曲柄连杆机构
连杆弯曲和扭曲
由于承受过大的冲击载荷或安装不正确，连杆可能出现弯 曲或扭曲，导致运转不平稳，增加发动机噪音和振动。
活塞环槽磨损
活塞环槽在使用过程中，由于摩擦和高温作用，导致环槽 磨损，使活塞环的定位失效，增加漏气和窜油的可能性。
故障诊断方法
听诊诊断
振动诊断
通过听曲柄连杆机构运转时的声音，判断 是否存在异常响动或杂音，初步判断故障 部位。
包括曲轴、连杆、活塞、活塞销等，确保其运转 正常。
定期调整气门间隙
保证气门开闭自如，防止因气门间隙不当引起的 故障。
ABCD
定期更换润滑油
保持曲柄连杆机构的良好润滑状态，减少磨损和 摩擦。
定期检查冷却系统
确保发动机得到良好的冷却，降低运转温度，防 止过热引起的故障。
05 曲柄连杆机构的发展趋势与展望
04 曲柄连杆机构的常见故障与维修
CHAPTER
常见故障分析
曲轴轴颈磨损
曲轴在长期运转过程中，轴颈表面受到摩擦和疲劳作用， 逐渐产生磨损，导致曲轴变细、轴颈圆度超差，影响发动 机的正常运转。
活塞销座孔磨损
活塞销座孔在长期使用过程中，由于润滑不良或承受较大 压力，导致座孔磨损，影响活塞销的定位和运动，进而影 响曲柄连杆机构的正常工作。
和使用寿命。
03 曲柄连杆机构的优化设计
CHAPTER
材料选择与热处理
要点一
总结词
材料的选择和热处理工艺对曲柄连杆机构的性能和寿命具 有重要影响。
要点二
详细描述
在材料选择方面，应考虑材料的机械性能，如强度、韧性 和耐磨性。常用的材料包括铸铁、合金钢和铝合金等。铸 铁具有高强度和耐磨性，适合承受高负荷的曲柄连杆机构 ；合金钢经过适当的热处理可以提高其机械性能，适用于 要求高强度和耐磨性的场合；铝合金轻巧且具有良好的耐 腐蚀性，适用于需要减轻重量的曲柄连杆机构。
《曲柄连杆机构》课件
在曲柄连杆机构中，活塞在气缸内进行往复运动，由于连杆的摆动，使得活塞的直线运 动转变为曲轴的旋转运动。在这个过程中，曲轴的旋转运动将能量输出，驱动车辆或其 他机械运动。曲柄连杆机构的特点在于其能够将活塞的往复运动转变为旋转运动，从而
实现能量的高效转换。
分类与应用
总结词
曲柄连杆机构有多种分类方式，如按照曲轴 的形状可分为直列式和V型式，广泛应用于 汽车、摩托车等动力机械中。
缸体的材料选择也很重要，通常采用高强度合金钢或不锈钢制造，以提高其使用寿 命。
03
曲柄连杆机构的工作特性
运动特性
曲柄连杆机构是发动机中的重要 机构，它将活塞的直线运动转化 为曲轴的旋转运动，实现发动机
的做功过程。
曲柄连杆机构的运动特性包括曲 轴的旋转运动、活塞的往复直线
运动以及连杆的摆动运动等。
优化方法
采用数学建模、数值分析和计算机仿 真等方法进行优化设计。
优化流程
建立曲柄连杆机构的数学模型→确定 优化变量和约束条件→选择合适的优 化算法→进行优化计算→分析优化结 果→改进设计。
优化实例与结果分析
优化实例
以某实际应用的曲柄连杆机构为例，进行优化设计。
结果分析
通过对比优化前后的性能指标，分析优化效果。例如，运动性能提升、能耗降 低、振动减小等。同时，对优化后的曲柄连杆机构进行实验验证，确保优化结 果的可靠性和实用性。
05
曲柄连杆机构的常见问题与维护
常见问题与原因分析
01
02
03
04
曲柄连杆机构异响
由于润滑不良、装配间隙不当 或零件疲劳损坏等原因，可能 导致或曲轴轴瓦材料疲劳 极限较低可能导致曲轴轴瓦烧 蚀，影响曲柄连杆机构的正常 运转。
《汽车构造》第二章曲柄连杆机构
3）按排列形式分
直列式（＜6缸），V型＞8缸），水平对置式 优缺点： 优缺点： 直列式：结构简单、长度、 高度较大（垂直、倾斜、 水平）。 V型：刚度大、缩短发动 机的长度、高度、质量。 水平对置式：高度最小、 使轿车和大客车总布置更 方便。
(c)水平对置式 水平对置式
(a)直列式 直列式
(b)V型 型
2.活塞的变形与防治措施 2.活塞的变形与防治措施
活 塞 受 力 情 况
采用的措施： 采用的措施：
（1）冷态下,将活塞裙部加工成断面为长轴垂直于活塞销的 椭圆。
采用的措施： 采用的措施：
（2）上小下大的阶梯形、近似圆锥形、阶梯型或 桶形（任何情况下都能得到良好润滑，但加工困难）。
采用的措施： 采用的措施：
扭曲环
锥面环
梯形环
桶面环
气环的泵油作用
活塞 汽 汽 活塞
缸
缸
2.油环 2.油环 种类 普通油环
上刮片
组合油环
示 意 图
刮片
油环的刮油作用
2.2.3 活塞销
作用： 作用：连接活塞和连杆小头，并把活塞承受 的气体压力传递给连杆。 材料与工艺: 材料与工艺:优质低碳钢，表面淬火、精磨。
1.活塞销的形状 1.活塞销的形状
1.连杆的结构 1.连杆的结构
连杆主要由连杆 小头、连杆杆身、连 杆螺栓、连杆大头、 连杆轴瓦和连杆盖等 组成
2.1 机体组
机体是构成发动机的骨架，是 发动机各机构和各系统的安装基础， 其内、外安装着发动机的所有主要 零件和附件，承受各种载荷。因此， 机体必须要有足够的强度和刚度。 机体组由汽缸体、曲轴箱、 汽缸盖、汽缸垫和油底壳等固定机 件组成。
图2-1 机体组的组成部件 1—汽缸盖； 2—汽缸体； 3—汽缸垫； 4—汽缸体—曲轴箱； 5—油底壳
曲柄连杆机构详细设计
第二章发动机曲柄连杆机构第一节曲柄连杆机构概述1. 功用曲柄连杆机构是内燃机实现工作循环，完成能量转换的传动机构，用来传递力和改变运动方式。
工作中，曲柄连杆机构在作功行程中把活塞的往复运动转变成曲轴的旋转运动，对外输出动力，而在其他三个行程中，即进气、压缩、排气行程中又把曲轴的旋转运动转变成活塞的往复直线运动。
总的来说曲柄连杆机构是发动机借以产生并传递动力的机构。
通过它把燃料燃烧后发出的热能转变为机械能。
2.工作条件发动机工作时，曲柄连杆机构直接与高温高压气体接触，曲轴的旋转速度又很高，活塞往复运动的线速度相当大，同时与可燃混合气和燃烧废气接触，曲柄连杆机构还受到化学腐蚀作用，并且润滑困难。
可见，曲柄连杆机构的工作条件相当恶劣，它要承受高温、高压、高速和化学腐蚀作用。
3.组成曲柄连杆机构的主要零件可以分为三组，、和。
第二节机体组机体是构成发动机的骨架，是发动机各机构和各系统的安装基础，其内、外安装着发动机的所有主要零件和附件，承受各种载荷。
因此，机体必须要有足够的强度和刚度。
机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。
气缸体（图2-1）图2-11.气缸体(cylinder block)水冷发动机的气缸体和上曲轴箱常铸成一体，称为气缸体--轴箱，也可称为气缸体。
气缸体一般用灰铸铁铸成，气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。
在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。
气缸体应具有足够的强度和刚度，根据气缸体与油底壳安装平面的位置不同，通常把气缸体分为以下三种形式。
（如图2-2）图2-2（１）一般式气缸体：其特点是油底壳安装平面和曲轴旋转中心在同一高度。
这种气缸体的优点是机体高度小，重量轻，结构紧凑，便于加工，曲轴拆装方便；但其缺点是刚度和强度较差（２）龙门式气缸体：其特点是油底壳安装平面低于曲轴的旋转中心。
它的优点是强度和刚度都好，能承受较大的机械负荷；但其缺点是工艺性较差，结构笨重，加工较困难。
曲柄连杆机构毕业设计开题报告
曲柄连杆机构毕业设计开题报告中北大学毕业设计开题报告学生姓名：学号：学院、系：专业：设计题目： 6 V150柴油机曲柄连杆机构运动学动力学分析及斜切口连杆组结构设计指导教师:教授年月日毕业设计开题报告1．结合毕业设计情况，根据所查阅的文献资料，撰写2000字左右的文献综述：文献综述1.1 发动机的发展简史汽车整体技术日新月异，而作为汽车的心脏——发动机技术的进步和创新步显得更受关注。
回顾一下发动机的发展历程或许更能使你理解这一百多年来汽车技术所发生的巨大变革。
发动机的不同形式，各有各自的优缺点。
18世纪中期，瓦特发明的蒸汽机引发了欧洲工业革命。
1770年，法国人居纽成功地把蒸汽机运用到了车子上，制作了世界第一辆三轮蒸汽机车。
虽然速度很慢，但开创了汽车的新时代。
这种蒸汽发动机的缺陷是：热量浪费太大，效率不高，只有简单的往复式的线性运动。
1858年定居法国巴黎的里诺发明了煤气发动机（单缸、二冲程、无压缩和电点火的煤气机，输出功率为0.74—1.47KW，转速为100r/min，热效率为4%）。
里诺的煤气发动机以煤气和空气的混合燃烧取代了往复式蒸汽机的蒸汽，用电池和感应线圈产生电火花。
这种发动机有气缸、活塞、连杆、飞轮等，已经初步具备了现代发动机的基本雏形，是内燃机的初级产品，为现代汽车发动机的出现打下了结构设计方面的基础。
法国工程师德罗沙认识到，要想尽可能提高内燃机的热效率，就必须使单位气缸容积的冷却面积尽量减小，膨胀时活塞的速率尽量快，膨胀的范围（冲程）尽量长。
在此基础上，他在1862年提出了著名的等容燃烧四冲程循环：进气、压缩、燃烧和膨胀、排气。
1876年，德国人奥托制成了第一台四冲程往复活塞式内燃机（单缸、卧式、以煤气为燃料、功率大约为2.21KW、180r/min）。
在这部发动机上，奥托增加了飞轮，使运转平稳，把进气道加长，又改进了气缸盖，使混合气充分形成。
奥托把三个关键的技术思想：内燃、压缩燃气、四冲程融为一体，使这种内燃机具有效率高、体积小、质量轻和功率大等一系列优点。
汽车构造(上册)——第2章曲柄连杆机构
• (2)装配： • 1）销与销座孔在冷态时为过渡配合，采用分组选配
法。
• 2） 热装合：将活塞放入热水或热油中加热后，迅 速将销装入。
2.半浮式
❖ (1)定义：销与销座孔和连杆小头两处，一处固定，一 处浮动。（一般固定连杆小头）
❖ (2)装配：加热连杆小头后，将销装入，冷态时为过盈 配合。
❖ 3.组成：
❖
由钢背和减磨层组成。钢背由1mm～3mm的低碳
钢制成。减磨层为0.3mm～0.7mm的减磨合金，层质较
软能保护轴颈。
• 1）铝锑镁合金和低锡铝合金： • 械性能好，负载能力强，但其减磨性能差。 • 主要用于柴油机。
• 2)高锡铝合金：
•
具有较好的机械性能和减磨性能，广泛应用于
柴油机和汽油机。
• （2） V型式：它缩短了发动机的长度和 高度，多用于八缸以上的发动机。
• （3）对置式：是V型的特殊形式。
3、曲轴箱的型式
• （1） 平分式
• 定义：主轴承座孔中心线位于曲轴 箱分开面上。
• 特点：刚度小，前后端呈半圆形， 与油底壳接合面的密封较困难。
• 应用：中小型发动机。
• （2） 龙门式 • 定义：主轴承座孔中心线高于曲轴箱分开面。 • 特点：刚度较大，油底壳前后端为一平面，密封简单可靠
P1
F Pj
第二密封面
• （3）气环的第二次密封：窜入背隙和侧隙的气体，使 环对缸壁和环槽进一步压紧，加强了第一、二密封面 的密封。
5.气环的断面形状
• （1） 矩形环：结构简单 ，与缸壁接触面积大，散热 好，但易泵油。
• （2） 锥形环
•
1）特点：与缸壁线接触，有利于密封和磨合。下行有刮 油作用，上行有布油作用，并可形成楔形油膜。 • 2） 安装注意： • 锥角朝下（在环端有向上或TOP等标记）； • 锥形环传热性差，常装到第二、三道环槽上。
《曲柄连杆机构》课件
可靠性原则
确保曲柄连杆机构在各种工况下都能稳定、 可靠地工作。
经济性原则
在满足功能和效率的前提下，尽可能降低曲 柄连杆机构的设计和制造成本。
曲柄连杆机构的优化方法
数学建模
建立曲柄连杆机构的数学模型，以便进行数 值分析和优化设计。
拓扑优化
改变曲柄连杆机构的内部结构，以实现更好 的刚度和强度。
尺寸优化
2023-2026
END
THANKS
感谢观看
KEEP VIEW
REPORTING
按连杆数目分类
三杆曲柄连杆机构
包括一个曲柄、一个连杆和一根轴。 这种机构结构简单，常用于一些简单 的机械装置中。
四杆曲柄连杆机构
由四个构件组成，包括一个曲柄、一 个连杆、一根轴和一根导杆。这种机 构在汽车等复杂机械中应用广泛，可 以实现复杂的运动轨迹。
按曲轴的形式分类
直列式曲柄连杆机构
曲轴的各曲拐按直线排列，这种机构结构紧凑，适用于小缸径发动机。
对易损件如轴承、密封圈等进行定期更换 。
对曲柄连杆机构的参数进行定期检查和调 整，确保机构运行正常。
PART 05
曲柄连杆机构的发展趋势 与展望
曲柄连杆机构的新材料、新工艺、新技术
总结词
介绍曲柄连杆机构在材料、工艺和技术方面的创新和突破，以及这些创新对机构性能和 效率的影响。
详细描述
随着科技的不断发展，曲柄连杆机构在材料、工艺和技术方面也在不断创新和突破。例 如，采用高强度轻质材料可以减小机构的质量和惯性，提高其动态响应性能；采用先进 的表面处理技术可以提高机构的耐磨性和耐腐蚀性，延长其使用寿命；采用智能传感器
观察法
观察曲柄连杆机构的外观和运行状况 ，判断是否存在故障。
汽车拖拉机学(第2版)课件：发动机曲柄连杆机构
2024/10/10
《汽车拖拉机学》
发动机曲柄连杆机构
8
2024/10/10
图3-1机体组
《汽车拖拉机学》
发动机曲柄连杆机构
9
一、机体
1.机体的组成
气缸为活塞在其中运动、为其导向的 圆柱形空间。支承和固定气缸的整体 称为气缸体。形成曲轴及连杆大头运 动空腔的实体称为曲轴箱。曲轴箱一 般分为上、下曲轴箱两部分。 水冷式内燃机的上曲轴箱常与气缸体 为一体，以提高刚度，简化工艺，气 缸体与曲轴箱的组合体称为机体。
2024/10/10
《汽车拖拉机学》
发动机曲柄连杆机构
19
4.燃烧室
（1）汽油机燃烧室 汽油机的燃烧室是由活塞顶部及缸盖上相应的凹部空间组成。燃烧室形状对发 动机的工作影响很大，所以对燃烧室有两点基本要求：一是结构尽可能紧凑， 表面积要小，以减少热量损失及缩短火焰行程；其次是使混合气在压缩终了时 具有一定的涡流运动，以提高 混合气燃烧速度，保证混合气得到及时和充分燃 烧汽油机常用燃烧室形状有楔形、盆形、半球形等几种。
2024/10/10
《汽车拖拉机学》
发动机曲柄连杆机构
16
5.曲轴箱
它是指部分围住曲轴回转空间，有主轴承和安装用的箱形部件。曲轴 箱有通气口与大气相通，其下部与油底壳相连。 机体除了气缸和曲轴箱外，内部有许多水道和油道，外部还铸有发动 机号和生产商标记，可作为维修、配件选配和管理的依据。
6.曲轴箱强制通风系统
2024/10/10
《汽车拖拉机学》
发动机曲柄连杆机构
24
第一节 机体组
三、气缸垫
1.气缸垫的功用
位于气缸盖与气缸体之间的气缸垫，用以保证缸盖和缸体结合面的 密封，防止燃气泄漏。
汽车技术构造教程——曲柄连杆机构中的作用力、力矩及平衡机构
曲柄连杆机构中的作用力、力矩及平衡机构内容提要功用：曲柄连杆机构是内燃机实现工作循环，完成能量转换的传动机构，用来传递力和改变运动方式。
工作中，曲柄连杆机构在作功行程中把活塞的往复运动转变成曲轴的旋转运动，对外输出动力，而在其他三个行程中，即进气、压缩、排气行程中又把曲轴的旋转运动转变成活塞的往复直线运动。
总的来说曲柄连杆机构是发动机借以产生并传递动力的机构。
通过它把燃料燃烧后发出的热能转变为机械能。
工作条件：发动机工作时，曲柄连杆机构直接与高温高压气体接触，曲轴的旋转速度又很高，活塞往复运动的线速度相当大，同时与可燃混合气和燃烧废气接触，曲柄连杆机构还受到化学腐蚀作用，并且润滑困难。
可见，曲柄连杆机构的工作条件相当恶劣，它要承受高温、高压、高速和化学腐蚀作用。
组成：曲柄连杆机构的主要零件可以分为三组，机体组、活塞连杆组和曲轴飞轮组。
一、.曲柄连杆机构中的作用力及力矩作用在曲柄连杆机构上的力有气体力和运动质量惯性力。
气体力作用于活塞顶上，在活塞的四个行程中始终存在，但只有作功行程中的气体力是发动机对外作功的原动力。
气体力通过连杆、曲柄销传到主轴承。
气体力同时也作用于气缸盖上，并通过气缸盖螺栓传给机体。
作用于活塞上和气缸盖上的气体力大小相等、方向相反，在机体中相互抵消而不传至机体外的支承上，但使机体受到拉伸。
曲柄连杆机构可视为由往复运动质量和旋转运动质量组成的当量系统。
往复运动质量包括活塞组零件质量和连杆小头集中质量，它沿气缸轴线作往复变速直线运动，产生往复惯性力；旋转运动质量包括曲柄质量和连杆大头集中质量，它绕曲轴轴线旋转，产生旋转惯性力，也称离心力。
往复惯性力和旋转惯性力通过主轴承和机体传给发动机支承。
二、平衡机构现代轿车特别重视乘坐的舒适性和噪声水平，为此必须将引起汽车振动和噪声的发动机不平衡力及不平衡力矩减小到最低限度。
在曲轴的曲柄臂上设置的平衡重只能平衡旋转惯性力及其力矩，而往复惯性力及其力矩的平衡则需采用专门的平衡机构。
浅议汽车曲柄连杆机构的工作原理
浅议汽车曲柄连杆机构的工作原理1.引言汽车曲柄连杆机构是内燃发动机中的重要部件，它将往复运动转换为旋转运动，驱动汽车行驶。
它的工作原理非常复杂，而掌握这一原理对于了解汽车发动机的工作方式至关重要。
本文将深入探讨汽车曲柄连杆机构的工作原理及其相关知识，帮助读者全面而深刻地理解这一主题。
2.曲柄连杆机构的基本构造曲柄连杆机构由曲轴和连杆组成。
曲轴是发动机的动力输出轴，连杆则连接活塞与曲轴，将活塞的往复运动转化为曲轴的旋转运动。
这种结构使得发动机可以高效地工作，并将活塞的往复运动转化为汽车的前进动力。
3.活塞与曲柄的协同作用当汽车发动机运转时，活塞沿气缸内进行往复运动。
活塞通过连杆与曲轴相连接，当活塞由上至下运动时，曲轴可以产生旋转运动。
而曲柄连杆机构正是通过这种协同作用将活塞的往复运动转化为曲轴的旋转运动的。
4.工作原理的细节分析4.1 气缸内燃烧的能量转化内燃发动机的工作原理是将燃油的燃烧能量转化为活塞的往复运动，再通过曲柄连杆机构转化为曲轴的旋转运动。
这一过程中，燃油的爆炸能量被充分利用，驱动活塞做功，最终使得轮胎产生动力，推动汽车前进。
4.2 曲柄连杆机构的运动规律曲柄连杆机构的运动规律由连杆的转动以及曲轴的旋转组成，这种复杂的机构使得活塞的往复运动能够顺利转化为曲轴的旋转运动，为汽车提供动力。
5.个人观点及总结汽车曲柄连杆机构作为汽车发动机的重要部件之一，其工作原理的深入理解对于汽车工程师和爱好者而言至关重要。
通过本文的探讨，希望读者可以更加全面地了解汽车曲柄连杆机构的工作原理，从而对汽车发动机有一个更深入的了解。
总结起来，汽车曲柄连杆机构通过连杆的运动将活塞的往复运动转化为曲轴的旋转运动，从而为汽车提供动力。
这一机构的工作原理复杂而精妙，需要通过深入学习和实践来更好地掌握。
希望本文能够帮助读者更好地理解汽车曲柄连杆机构的工作原理，为汽车发动机的研究与探索提供一定的帮助。
以上为文章撰写的初稿，请按照您的要求进行修改和完善。
