3DOne简易操作教程1

第一节：操作界面

3DOne具备简单易用的程序环境，支持专业级的涂鸦式平面草图绘制，可进行丰富实用的3D实体设计，提供多种多样的显示控制，还能通过内嵌于软件的社区网站，下载3D打印模型。3DOne将这些强大的功能，与简单易用的程序环境相结合，使得孩子们更易上手。接下来，本文先带大家了解3DOne的操作界面，你只要花点点时间，就能看懂组成操作界面的这9大部分，快速实现入门：

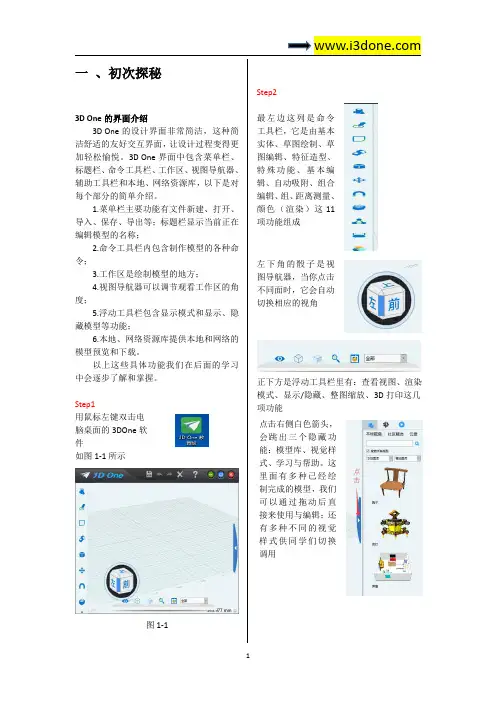

图一：3DOne操作界面

1.主菜单（如图一数字1）

1) 新建：点击新建，建立一个案例进行设计

2) 本地磁盘：用于打开存储在本地磁盘中的案例，其默认格式是Z1

3) 输入：导入第3方格式，包括Z3PRT、IGES、STP、STL这4种格式

4) 保存：保存编辑完成后的案例到本地磁盘和云盘，其默认格式是Z1

5) 另存为：把案例另存到另一个文件，默认格式是Z1

6) 输出：导出案例，导出格式支持IGES、STP、STL、JPEG、PNG以及PDF

7) 快速撤销、重做命令：对错误操作进行撤销、重做

2. 标题栏（如图一数字2）

1）标题栏用于显示当前编辑的案例名称

3. 帮助和授权（如图一数字3）

1) 快速提示：提供快速提示以便进行下一步操作

2) 许可管理器：打开许可管理器进行许可授权管理

3) 关于：显示软件版权归属，版本号和用户目录等信息

4.主要命令工具栏（如图一数字4）

1) 基本实体：六面体、球体、圆柱体、圆锥体、椭球体

2) 绘制草图：矩形、圆形、椭圆、正多边形、直线、圆弧、多段线…

3) 编辑草图：圆角、倒角、单击裁剪、修剪/延伸…

4) 特征造型：拉伸、拔模、扫掠…

5) 特殊功能：曲线分割、实体分割、抽壳、圆柱折弯…

6) 基础编辑：移动、缩放、阵列、镜像…

7) 组合编辑：将不同的形状进行组合

8) 测量距离：测量两点之间的距离

9) 材质渲染：为材质加上渲染效果

5. XY平面网格（如图一数字5）

平面网格帮助用户进行位置确定，可以选择关闭或者显示。平面网格实现支持点捕捉，也就是可以在平面网格上取所需要定义的任何点，也可以在定义草图平面时，捕捉3D栅格的任意位置。

6.案例资源库（如图一数字6）

点击案例资源库可以查看本地磁盘、社区精选和网络云盘的案例库，直接调用各种现成的模型。

7.视图导航（如图一数字7）

此视图导航用于指示当前视图的朝向，多面骰子的26个面3DOne均支持点击，点击后界面即将视图对正改面方向。

8. DA工具条（如图一数字8）

1)查看视图

2)显示模式

3) 隐藏和显示

4)合理缩放

5) 3D打印

6) 视图区过滤器

9. 坐标值和单位展示框（如图一数字9）

即时显示当前鼠标相对于世界坐标的坐标值和单位信息。例如，在草图环境中，显示相对当前草图原点的X Y值，即原平台的View > Readout功能。
