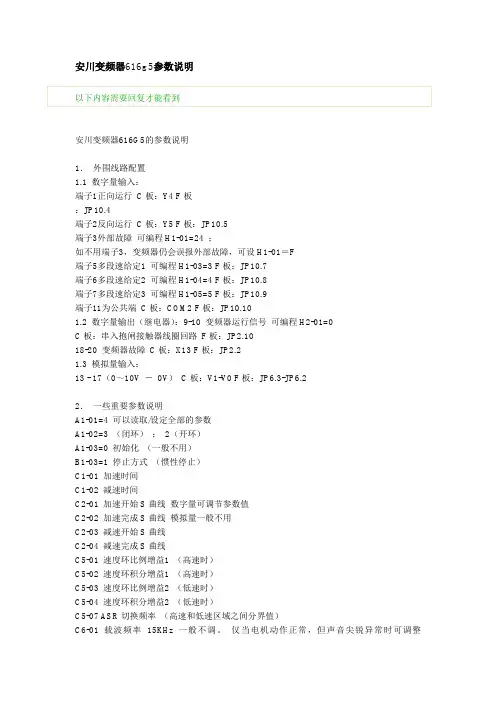

安川变频器616g5参数说明
安川变频器616g5参数说明以下内容需要回复才能看到安川变频器616G5的参数说明1．外围线路配置1.1 数字量输入：端子1正向运行C板：Y4 F板：JP10.4端子2反向运行C板：Y5 F板：JP10.5端子3外部故障可编程H1-01=24 ；如不用端子3，变频器仍会误报外部故障，可设H1-01＝F端子5多段速给定1 可编程H1-03=3 F板：JP10.7端子6多段速给定2 可编程H1-04=4 F板：JP10.8端子7多段速给定3 可编程H1-05=5 F板：JP10.9端子11为公共端C板：COM2 F板：JP10.101.2 数字量输出（继电器）：9-10 变频器运行信号可编程H2-01=0C板：串入抱闸接触器线圈回路F板：JP2.1018-20 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：13 - 17（0～10V －0V）C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明A1-01=4 可以读取/设定全部的参数A1-02=3 （闭环）；2（开环）A1-03=0 初始化（一般不用）B1-03=1 停止方式（惯性停止）C1-01 加速时间C1-02 减速时间C2-01 加速开始S曲线数字量可调节参数值C2-02 加速完成S曲线模拟量一般不用C2-03 减速开始S曲线C2-04 减速完成S曲线C5-01 速度环比例增益1 （高速时）C5-02 速度环积分增益1 （高速时）C5-03 速度环比例增益2 （低速时）C5-04 速度环积分增益2 （低速时）C5-07 ASR切换频率（高速和低速区域之间分界值）C6-01 载波频率15KHz 一般不调。
仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）D1-04 爬行速度D1-05 检修速度数字量可调节参数值D1-06 单层速度模拟量不用，都为0D1-07 双层速度D1-08 多层速度E1-01 输入电压设定一般设为400VE1-04 最大输出频率E1-05 最大电压此四个参数值须根据电机铭牌设E1-06 基频E1-04＝E1-06 设为电机额定频率E2-01 电机额定电流E2-03 电机空载电流初始值设为E2-01的40％，自整定后自动生成E2-04 电机极数P P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm，P＝4极N≤1000rpm，P＝6极F1-01 PG参数旋转编码器标定值F1-06 PG分频率F1-09 1 过速度检出时间F1-10 30 速度偏差过大检出标准F1-11 3.5 速度偏差过大检出时间H3-02 100% 模拟给定13增益H3-03 0 模拟给定13偏置H3-12 0.04 模拟量输入滤波时间L3-04 0 减速时失速防止功能无效,如设1则会减速时减不下来。

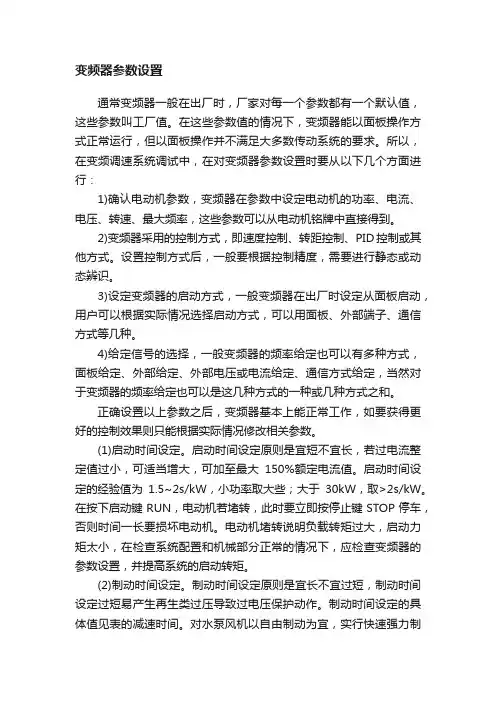

变频器参数设置
变频器参数设置通常变频器一般在出厂时，厂家对每一个参数都有一个默认值，这些参数叫工厂值。
在这些参数值的情况下，变频器能以面板操作方式正常运行，但以面板操作并不满足大多数传动系统的要求。
所以，在变频调速系统调试中，在对变频器参数设置时要从以下几个方面进行：1)确认电动机参数，变频器在参数中设定电动机的功率、电流、电压、转速、最大频率，这些参数可以从电动机铭牌中直接得到。
2)变频器采用的控制方式，即速度控制、转距控制、PID控制或其他方式。
设置控制方式后，一般要根据控制精度，需要进行静态或动态辨识。
3)设定变频器的启动方式，一般变频器在出厂时设定从面板启动，用户可以根据实际情况选择启动方式，可以用面板、外部端子、通信方式等几种。
4)给定信号的选择，一般变频器的频率给定也可以有多种方式，面板给定、外部给定、外部电压或电流给定、通信方式给定，当然对于变频器的频率给定也可以是这几种方式的一种或几种方式之和。
正确设置以上参数之后，变频器基本上能正常工作，如要获得更好的控制效果则只能根据实际情况修改相关参数。
(1)启动时间设定。
启动时间设定原则是宜短不宜长，若过电流整定值过小，可适当增大，可加至最大150%额定电流值。
启动时间设定的经验值为1.5~2s/kW，小功率取大些；大于30kW，取>2s/kW。
在按下启动键RUN，电动机若堵转，此时要立即按停止键STOP停车，否则时间一长要损坏电动机。
电动机堵转说明负载转矩过大，启动力矩太小，在检查系统配置和机械部分正常的情况下，应检查变频器的参数设置，并提高系统的启动转矩。
(2)制动时间设定。
制动时间设定原则是宜长不宜过短，制动时间设定过短易产生再生类过压导致过电压保护动作。
制动时间设定的具体值见表的减速时间。
对水泵风机以自由制动为宜，实行快速强力制动易产生严重“水锤”效应。
表减速时间电动机功率( kW) 1 4 13 45 110 160 500电动机测定电流(A) 1.5 3.5 38 90 210 340 1000加速时间(s) 5 8 12 20 30 40 60减速时间(s) 3 12 20 30 40 60 100(3)启动频率设定。
变频器选型设计规范
一、变频器一拖一常规选型原则如下：（1）DANFOSS按VLT6000系列进行选择，西门子按MM420，MM430进行选型，ABB按ACS510选型（2）不管何种品牌的变频器，选型时必需结合电机的功率、额定电流和变频器所处的环境温度、海拔高度等参数进行，在变频器满足所允许的温度和海拔条件下，优先考虑电流参数，功率参数仅作为选型时的参考参数；（3）常规按变频器安装于室内且环境温度低于40度，海拔高度低于1000米来选型；（4）各种品牌的变频器无需考虑降容时所需满足的环境条件如下表：（5）变频器按输入电压为三相380V选型；（6）常规用变频器的选型按无滤波器选型，如合同或项目要求使用滤波器，则需参考另外的选型资料；(7)常规用变频器均需按带基本操作面板去选型；操作面板安装于变频器上，如合同或项目要求操作面板外拉或对操作面板的功能要求超过基本操作面板的情况，需参考其它的资料选型；(8)常规用变频器按IP20防护等级选型；（9）常规用变频器按变频器开关频率为4KHZ选型（10）常规用变频器按不配相关通讯选件选型（11）常规用变频器均按变频器变转矩运转模式选型（12）若环境温度超过40℃，海拔高度超过1000米、有通讯选件要求或输入电压超过460V的使用情况，需考虑其它的降容措施和选型方案，具体详见本选型规范的第四条；类型设计规范(√) 工艺规范( ) 其它( )以下选型以东莞电机厂的4极电机为例，列出了不同功率的4极电机在满足上述条件下所对应的变频器型号；4极电机以外或其它品牌的电机视电机的实际额定电流，所选变频器型号及相关保护可能会有不同，必需遵守电机额定电流不大于变频器输出电流来选型变频器；2类型设计规范(√) 工艺规范( ) 其它( )二、变频器一拖多时的选型原则在满足第一条变频器一拖一选型原则的各个条件的前提下，变频器一拖多选型还需考虑以下要素：（1）变频器到各台电机的距离之和不能超过一定的长度，下表为不同品牌的变频器在不增加输出电抗器的条件下最大的电缆长度表（2）变频器到各台电机的距离之和不能超过一定的长度，下表为不同品牌的变频器在增加输出电抗器的条件下不可超出的电缆长度表（3）变频器的运行模式必需设置成线性的V/F特性；（4）各电机的额定电流之和不可大于变频器的额定输出电流；同时需咨询不同品牌变频器厂家是否需要降容以及如何降容等。
变频器试验及标准
国家标准低压变频器参数额定值变频调速的控制方式经历了脉宽调制变压变频(PWM —VVVF)、转差频率控制、矢量控制、直接转矩控制等技术的发展历程，在控制精度、控制算法的复杂度、通用性等方面得到很大提高。
最新的技术是矩阵式交-交变频，省去了中间直流环节，从而省去了体积大、价格贵的电解电容。
它能实现功率因数为1，输入电流为正弦且能四象限运行，系统的功率密度大。
变频器的试验要求目前，已制订了6项电气传动调速系统的国家及行业标准：GB/T3886.1-2002、JB/T1 0251-2001、GB/T12668.1-2003、GB/T12668.2-2003、GB/12668.3-2004、GB/T12668.4。
此外，GB/12668.5、GB/12668.6正在进行最后阶段的审批。
变频器的试验类型包括型式试验、出厂试验、抽样试验、选择试验、车间试验、验收试验、现场调试试验、目击试验等。
电气试验方面主要是测量变频器的输入、输出值，包括：1）输入值：额定输入电压、额定输入电流、额定容量、有功功率、功率因数、输入各次谐波、输入总失真度。
2）输出值：最大额定输出电压、额定连续电流、额定功率、频率范围、过载能力（过载能力适用于额定的转速范围）、输出各次谐波、输出总失真度。
3）效率：在设计的频率范围内，各个频率下的效率。
变频器的测量与仪器1、测量仪器仪表简介目前常见的测量仪表很多，这里介绍几种常见的仪表。
1) 动铁式仪表：这种仪表测量的是有效值，它的值由固定线圈磁场与其内可动铁之间相互作用的电磁力所确定的偏转角度而确定。
读数误差由动铁的磁饱和以及谐波对线圈内电感的影响引起。
仪表精度一般为0.5级。
2) 整流式仪表：交流电流经整流然后作用于动圈式直流表，按交流电流的有效值确定刻度，其有效值是由整流平均值乘以波形系数求出的。
该种仪表基本用于测量正弦电流波形，在测量非正弦电流的波形时，应注意波形系数。
典型的仪表精度是1.0级。
变频器安规测试规范_V2.0
变频器安全操作规程标准范本
变频器安全操作规程标准范本预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制操作规程编号：LX-FS-A47370 变频器安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑变频器安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
一、变频器的使用要点在使用变频器时，为确保变频器安全、高效、可靠地运行，应注意以下几点：1.变频器接地端子必须可靠接地，以有效抑制射频干扰，曾强系统可靠性。
系统最好采用独立接地，接地电阻小于1欧。
系统中的传感器、I/O接口、屏蔽层等接地线，应与系统接地汇流排独立接地。
2.环境温度对变频器的使用寿命有很大的影响，环境温度每上升10度，变频器寿命就会减半。
因此变频器应置于有空气调节的环境里，温度应控制在22度-28度，相对湿度RH≤70%-75%。
3.变频器调速系统的运行与停止不能使用断路器和接触器直接操作，而要用变频器控制端子或变频器面板建来操作，否则或造成变频器端子失控，并可能造成变频器损坏。
变频器常规注意事项9页word
1 常规注意事项使用变频器前，应仔细阅读使用说明书，然后依次进行安装、接线、设置参数、试车和正式使用。
下面将变频器使用的一些注意事项列出，以供读者借鉴。
1.1 物理环境注意事项产品工作温度一般要求为0耀55益，但为保证工作安全可靠，使用时应考虑留有裕度，最好控制在40益以下。
在控制箱中，变频器一般应安装在箱体上部，绝对不允许把发热元件或易发热元件紧靠变频器的底部安装。
1.2 电气环境注意事项1.2.1 防止电磁波干扰变频器在工作中，由于整流和变频，周围会产生很多的干扰电磁波。
这些高频电磁波对附近的仪表、仪器有一定的干扰。
如果处理不好，往往会使整个系统无法工作，导致控制单元失灵或损坏。
1.2.2 防止输入端过电压变频器电源输入端往往有过电压保护。
但是，如果输入端高电压作用时间过长，会使变频器输入损坏。
因此，在实际使用中，要核实变频器的输入电压以及变频器使用的额定电压。
特别是电源电压极不稳定时，要设置稳压设备，否则会造成严重后果。
1.3 参数设置中的注意事项使用变频器之前，将变频器输出电压设为380 V，基底频率设为50 Hz；对驱动泵类和风机负载最高频率和上限频率设为50 Hz，下限频率应设在15~20 Hz；加减速时间应根据电动机的容量及负载转动惯量确定。
11 kW变频器可设置得小一点（10 s之内）；11 kW以上的变频器可设置得长一点（15~60 s）。
对电源电压偏低的地方，可根据具体情况考虑是否将欠电压停机保护功能取消。
参数设置完毕，应设置禁止改写参数，以防止无关人员随意乱改。
1.4 接线过程中的注意事项在安装、测试、维修过程中，常需要进行端子接线。
切记不要将电源线接到变频器的输出端子上；也不要将变频器输出端子排上的“N”端子误认为电源中性线端子。
控制回路接线应尽量远离主回路接线。
1.5 变频器的接地变频器正确接地是提高控制系统灵敏度、抑制噪声能力的重要手段，变频器接地端子E（G）接地电阻越小越好，接地导线截面积应不小于2 mm2，长度应控制在20 m以内。
变频器通用工艺规范标准
一.目的规低压变频器整机装配工艺。
二.围适用于中低压变频器产品(包括一体柜、抽油机机芯)装配，属于通用工艺文件。
具体机种非标类要求，详见非标补充文件。
三.容1.作业前段重点注意事项：1.1领取、放置、安装ESD敏感类物料，必须有防静电措施。
主要包括整流桥、IGBT、PCBA、霍尔等。
整流桥、IGBT、霍尔尽可能带原装盒发料；PCBA有防静电袋包装；拿取零散的整流桥、IGBT、霍尔，避免接触插针引脚。
以上物料严禁积压，轻拿轻放。
1.2 领取、放置、安装，防止塑料类外壳、铝质和镀锌板物料损坏，特别防止跌落和划伤。
塑料外壳、键盘壳，机箱、面盖，发料都必须有防护性包装；为防止划伤，禁止使用木毡板存放塑料外壳、键盘壳，机箱、面盖；以上物料严禁挤压，严禁在地上拖行，轻拿轻放。
1.3 领取、放置、安装贵重电器件物料,如接触器、断路器等，主要防止跌落、撞击导致破损的损坏。
2.每个待使用的机箱或塑壳，在拆去包装之后，必须优先检查外观，如变形、色差、划伤、丝印不良的，都不使用。
箱体接地点没有喷涂保护，不使用，或者返工后无问题再使用。
3.散热器安装要求：拿取：拿取散热器必须戴防护手套，防止汗液腐蚀，防止锋利菱角划伤手；叠放在一起的散热器，拿取时避免表面划伤；安装：有保护膜的散热器，必须清除保护膜。
检查表面无明显划伤，清洁后再安装；将散热器装入机箱或塑壳的过程，必须先确认散热器方向，确保散热器表面不被划伤；安装螺钉前，必须先检查电批的力度调节在规定的围；安装散热器与机箱或塑壳的螺钉，执行打对角紧固的秩序，避免散热器一侧下沉而损坏牙纹；异常：表面划伤的散热器必须更换；螺丝牙纹损伤的，必须用丝锥攻牙后再安装螺钉；表面划伤；表面腐蚀；孔径不符；螺丝孔滑牙。
4.风扇安装要求：拿取：风扇属于易损坏品，轻拿轻放，禁止跌落损坏；安装：安装前必须先检查电批的力度调节在规定的围；风扇有抽风和吹风两种安装方式，安装前必须先确认方向；风扇和风扇罩安装方向必须保持一致，具体见非标指导书；异常：破损的风扇不能使用；风扇电子线破损的，必须返工或加绝缘防护；风扇对接卡扣必须卡到位；风扇线过线孔有护线环安装要求的，不能遗漏；5.整流桥、IGBT、温度开关涂覆硅脂要求：拿取：安装作业必须佩戴有线静电环；戴手套作业，避免金属类物料汗液腐蚀；取整流桥、IGBT，避免触碰插针引脚，轻拿轻放，禁止跌落损坏；图一、吹风风扇安装方式图二、风扇罩安装方式图三、抽风风扇安装方式图四、风扇罩安装方式散热器异常：涂覆导热硅脂的表面，必须再次检查没有杂质；返工变频器重装整流桥、IGBT ，必须清洁后重新涂覆导热硅脂；涂覆导热硅脂整流桥、IGBT ，4小时后不装配，必须清洁后重新涂覆导热硅脂；导热硅脂必须放冰箱保鲜层存放。
变频器管理规定
关于变频器相关设施的管理规定各科室、车间：根据公司“一责三化”管理体系要求，为了加强我部三车两站、及其它变频器的日常维护、保养，确保我部正常运行，结合我部实际生产运行情况，特制定关于变频器相关设施的管理规定如下：一、安装注意事项（一）、变频器的清灰工作由检修车间电工班设备包机人负责定期进行，装煤推焦车每半年一次，接熄焦车每3个月一次，确保变频器电路板上无积灰，以免造成积灰过多发生短路击穿元件的事故。
清灰注意离电子元件不能太近，以免损坏电子元件的接点，每次清灰要有详细的记录，并且通知机电科进行验收，以验收记录为准。
（二）、清扫组织者由巡查员组织清扫。
（三）、参加人员有检修负责负责电器副主任、当班电工、电工班长参加，特殊设备不得缺员。
（四）、确保清扫技术准确性，不能因清扫工作造成损坏变频器，做到精、细、准。
（五）、清扫用工具“软毛刷、皮老虎、带毛刷、吸尘器、丝绸、酒精”，或者用吸尘器进行清灰，（打开清扫）按上述工具执行使用。
二、变频器室密封工作接熄焦车配电室门上锁由电工负责，装煤推焦车配电室必须保证门随时关闭，由各车主操负责。
三、三大车的滑线、滑块检查工作由检修车间电工班负责，确保双滑块与道轨的良好接触。
四、三大车配电室严禁任何非工作人员进入，由各车主操负责监督。
五、西门子、ABB、施耐德等变频器要严格按照说明说具体要求执行维护保养及安装。
六、相关考核办法：（一）、清灰工作每月缺一次扣检修车间10分，如因清灰不及时造成变频器故障，否决检修车间当月安全工资。
（二）、接熄焦车配电室发现内无工作人员，有无关门，一次扣车间2分。
（三）、接熄焦车配电室发现无人工作又无上锁，一次扣检修车间5分。
（四）、定期检查滑线、滑块，如检查不到位，发生因滑线问题造成变频器故障一次否决检修车间当月安全工资。
（五）、发现非工作人员进入三大车（配电室）处罚当事人50元/次。
（六）、以上考核依据以机电科检查记录为准。
七、以上规定各相关单位从2008年5月起严格执行。
新版说明书NEWRDB8
适用电机功率（KW） 0.75
额 定 输 出 输 入 电 源
额定容量（KVA） 2.0 额定电源（A） 额定过载电源 电 压 （V）
3.0 4.2 6.9 10 14 18 23 30 34 46 57 69 85 114 134 160 200 220 220 315 400 445 574 890
第一章 ：交货 检 查保养 及 注意事 项..................................................(1) 第 二章:变频 器 基本规 格 和主要 技 术参数...........................................(3)
特 别 注 意 事 项:
第 二章： 变频器 基 本规格 和 主要技 术参数
第三章：安 装及配 线
3.1 安装环 境
型号RDB8-3000
0.75 1.5 2.2 1.5 2.2
4 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 200 220 280 315 400 630 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 200 220 280 315 400 630
输 出定 频 率
设
最高频率 基本频率 起动频率 载波频率 精度 分辨率
过程控制
控 制 运 转 显 示 制 动
电压/频率特性 转矩提升 起动转矩 加、减速时间 附属功能 运转操作 频率设定 运行状态输出
数字显示器（LED） 输出频率、输出电流、输出电压、转速等运行数据 液晶显示器（LCD） 运转信息、操作指导、功能码名称、设定数据、故障信息等 灯指示（LED） 制动转矩 制动选择 直流制动设定 保护功能 外壳防护等级 使用场所 电源、运行、正转、反转、故障 100%以上 内设制动电阻 电容充电制动20%以上 外接制动电阻100% 电容充电制动10~15%以上 外接制动单元和制动电阻75%
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第16266章变频器规范1.0通则1.1本章概要说明厂务设备IGBT回生式或双IGBT、 6或12Pulses变频器之材料、设备、施工及检验等相关规定。
承包商必须依本规范相关规定及各系统工程规定Converter采用IGBT 回生式（Regenerative）或双IGBT、6 pulse、12Pulses；Inverter采用IGBT之变频器，以符合各工程需求。
1.2工作范围A.本规范适用于本项目所有空调给气、排气设备系统风机(Main Fan)、及冰、温水、制程冷却水、送水泵浦调速所使用之IGBT回生式或双IGBT、6、12Pulses变频器等之要求。
B.供应之设备材料、管线之设计、性能要求、运输、安装、检验、测试、保固等，应依照设计图说、一般规范及本特订条款之规定办理。
C.所有IGBT回生式或双IGBT、6、12Pulses变频器、附属设备在设计图上仅标示其概略位置。
其正确位置应由承包商配合其设备盘体尺寸大小需求依现场空间实际情况调整。
调整后若需部分移放至其他空间，其所增加之电缆、电缆架、配管、配线、接地、穿墙孔、基础….等及必须之相关设备材料，已含于契约总价内，不另给付。
上述之调整必需经厂务部认可后始可施工。
工程完工后设备及管线正确位置须绘示于竣工图上。
D.为保证足够的散热能力，每一台IGBT回生式或双IGBT、6、12Pulses变频器应附有冷却风扇或其他冷却方式，以确保其额定容量不致因散热不良而降低。
E.设备盘体之尺寸必须依现场变频器设备室之空间设计，设备盘体以便于搬运及维护为原则。
F.变频器于一次侧电源异常中断状况下，变频器停机方式须依各设备特性设定，相关规定请依各系统工程规定执行。
G.VFD运转参数须经由通讯联机回传至厂务监控系统(FMCS)。
H.变频器与谐波滤波器须提发热量数据，提供予盘厂设计盘体循环风量，确保盘内温度于满载运作时仍可<30℃要求。
1.3相关规范A.基本电气规则规范B.低压马达控制中心规范1.4相关准则A.中华人民共和国国家标准(GB)B.ANSI (American National Standards Institute)C.CSA (Canadian Standards Association)D.IEC (INTERNATIONAL Electrotechnical Commission)E.IEEE (Institute of Electrical and Electronic Engineers)F.NEMA (National Electrical Manufacturer’s Association)1.ICS-3.1 AC General-Purpose Medium Voltage Contactors and Class EControllers,50 and 60 Hertz.。
2.ICS-7 Industrial Control and Systems Adjustable-Speed Drivers。
3.Enclosures for Electrical Equipment(1000 Volts Maximum)。
G.UL (Underwriters’Laboratories, Inc.)H.JEC (Japanese Electrotechnical Committee)1.5资料送审A.数据送审需符合业主工程发包文件数据送审之规定办理。
B.送审图面资料承包商于得标后须提送变频器等设备之图面数据，包括但不限于下列项目，送请厂务部审查认可。
1.设备箱体图，详细标示箱体内部及外部详细构造和尺寸。
2.设备制造图，详细标示各组件在箱盘内位置和配线空间及仪表盘的安装位置。
3.设备功能方块图及说明书。
4.组装接线图。
5.产品型录及技术数据。
6.安装说明书。
7.设备外型图、基础图。
8.设备操作维护手册。
9.谐波分析计算数据及必要之谐波抑制设计图。
10.I/O接线图11.参数规划建议书12.系统结构图（含变频器、一/二侧电抗器压谐波滤波器等设备）C.谐波标准1.承包商在得标后施工前，须依据风机马达之特性据以设计IGBT回生式或双IGBT、6Pulses、12Pulses变频器，并对未来加装IGBT回生式或双IGBT、6Pulses、12Pulses变频器后，可能在电源侧产生的谐波干扰作分析。
2.无论运转几台风机，其IGBT回生式或双IGBT、6Pulses、12Pulses变频器在380V电源总线上之总和谐波电流值THD(Total Harmonic Distortion)，须符合IEEE 519 Table 10.3(120V Trough 69000V Current DistortionLimits for General Distribution Systems )，总和谐波电压值 (TotalVoltage Distortion)须符合IEEE 519 Table 11.5(Voltage DistortionLimits)最新版本之标准规定，于满载状况下电压谐波(THD V)须小于 5 %，电流谐波(THD I)须小于 8 %，半载电流时运转状况下电流谐波(THD I)须小于12 %，并须符合功率因子0.9~1.0以上。
3.若超过该规定标准值，承包商应加装分段投入式滤波器等，以使谐波电流值降至上述规定的范围内。
4.所需之谐波设备，建议装置位置图面，所需费用并含于变频器设备总价内不另计价给付。
5.承包商应将设备详细资料与线路图及分析结果等，送请厂务部审查，经认可同意后始得采购。
6.若超过规定标准，承商应无条件改善，以使谐波电流频率及功因符合规范要求。
D.电抗器规格要求1.依据标准：IEC 289；VDE05322.绝缘方式：铁心干式，H级。
3.冷却方式；自冷式。
4.为防止电抗器过热而烧毁电流与电压规范要求如下：a.连续额定谐波电流： I5>80%InI7>40%InI11>30%Inb.连续额定谐波电压： U3=20%UnU5=50%UnU7=10%Unc.连续额定热电流：I th=1.05Irmsd. 连续额定线性电流：I LIN =1.2 111n Ine.额定超载：200%可承受30min300%可承受１minf. 额定运载：150%维持100%电感值不变，并持续正常运转g. 表面温度：<75℃(Avg.)h. 最高系统电压：690V5. 电抗器应为欧、美、日生产进口品，或可为台制品但须提出产品规格文件符合规范要求之证明。
6. 承受IGBT 切割频率16KHz 以上或选用VFD 的切割频率上限。
7. 须具备手/自动操作功能及运转/故障指示灯。
8. 须具备连续投/切延迟功能。
E.变频器须符合防电磁波干扰之标准EN61800-3。
F. 于安装施工前，将本项设备相关之施工安装详图送请厂务部审查，经认可后始得安装。
G. 谐波滤波器电容须具备防爆及防燃功能设计要求，并需有安规认证。
H.谐波滤波器含VFD 及一/二次侧电抗器，须符合T 型或π型架构，并提供计算书供厂务确认最终架构。
1.6 质量保证A.本控制系统所需的设备、组件、功能等应由同一家厂商供应，以全系统的责任承包。
并需要求原厂制造商配合，完成变频控制系统之整合、测试至符合设计及运转需求。
B.本控制系统的供货商其责任与义务除应涵盖本规范之全部以外，更应涵盖各相关变频马达与其变频驱动控制系统之间的兼容性与相适性。
C. 变频器及谐波滤波器需为欧、美、日等原制造厂制造通过ISO9001及ISO14001认证，交货时需提供原厂证明、原厂试验报告等。
D.投标单位必须在本案所在地合肥设有办事处，并有专业的售后服务人员，投标时必须提供办事处地址及电话，以及售后服务人员清单，同时提供售后服务人员在合肥的社保证明。
E. 投标单位必须在中国大陆有晶元厂实绩，并有成功运行5年以上，提供相关业绩表。
F.供货商应于大陆地区设有分公司或办事处5年以上，并能于6-8HR内提供必要之维系或紧急修缮服务。
1.7现场环境A.本项设备皆置于通风环境或机房，必须在下述的环境中，仍能正常运作。
1.放置于箱体中，周围温度0~40℃。
2.湿度范围从5~90﹪无凝结。
1.8运送、储存及处理A.交运之产品应有妥善的包装，以免运送过程中造成损坏或变形，产品及包装应有清楚的标识以便辨识厂商名称，产品、产地或组件的编号及形式。
B.承包商须以防止损坏的方式管理产品，以避免影响工期。
C.设备入厂后至试车完毕移交前，承商应自行负责产品管理及维护。
D.变频器及谐波滤波器安装于盘内后，承商须提供防尘塑料袋将产品罩住，直到电气室空调已运转后试车前才拆除。
2.0 产品2.1设备A.IGBT回生式或双IGBT、6Pulses、12Pulse变频器盘适用于3相50Hz，380伏特交流输入电压。
整体效率在满载时应在95﹪以上。
变频器在满载时，功率因子应在0.95以上，额定输出为3相50Hz，380伏特。
当输入电源发生电压±10 %频率±5 %异常变动，不得发生异常或当机，并须符合SEMI F 47规定。
B.为避免突入(Inrush)电压及电流之产生并消除瞬时，谐波滤波器及功因改善组件之开关不得使用电磁接触器，应设计以闸径体切换开关使用，且需为3相式，即三相回路上均有独立之闸流体单元确保投入操作安全性，并须有零点投入控制组件，确保电容器于零点投入。
C.变频器若无内建直流电压滤波电路，须提出业主认可之解决方案。
D.到货之变频器应具基本运转使用部件，含通讯模块、I/O模块及操作面板，整体安装完成后可试车之设备。
1.电源输入3相50Hz，380伏特交流电压输入，回生式变频器必须由单组或数组IGBT 构成的三相主动式整流器(3-Phases Active Rectifier)或6Pulses、12Pulse变频由三绕组变压器、滤波电路及数组整流二极管(Diode)构成的三相桥式整流器，转换成直流电源。
需加上直流滤波电路，使直流电压波形平滑化(Smoothing)。
以使整流电流波形能连续。
在整流器之前，设备本身必须具有电路断路器或熔丝保护装置，作为操作及保护之用，并需具有一次侧电源突波抑制及高频噪声吸收装置之保护电路。
2.控制电路a.操作与控制设备必须具有显示板，用作系统诊断和操作指示。
显示板以LCD构成。
b.在没有外部速度回授情形下，输出频率必须正比于速度设定值(SpeedCommand)。
速度变动误差值须小于0.5﹪。
c.在回生式变频器的额定容量内，即使负载变动，仍应能保持设定频率而不须调整。
d.当输入频率参考值步级变动(Step Change)时，输出频率的变化率必须可以控制，不管是加速或减速，至少可以有2组以上的独立变化率或二段以上的速度变化设定可供选择。
