基于TDA2030设计的功放

基于TDA2030设计的功放TDA2030是一种通用的低频功率放大器集成电路，广泛应用于音频功放设备中。

其特点是结构简单，可靠性高，功率输出稳定。

本文将基于TDA2030设计一个功放电路，并详细介绍其原理和设计步骤。

首先，我们来简单了解一下TDA2030的工作原理。

TDA2030是一个双音频功率放大器，能够输出20W的功率，工作电压范围为±9V到±16V。

其内部包含了电流限制器、过热保护和短路保护电路，可以有效地保护功率管不受过载或短路等情况的损坏。

电路中的C1和R1是输入阻抗网络，用于提供输入信号的直流耦合和交流耦合。

C2和R2构成一个反馈网络，用于控制输出信号的放大倍数和频率响应。

C3和C4用作输入和输出的直流耦合电容，R3是一个稳定的偏置电阻，用于引导静态电流。

在设计这个功放电路时，首先需要确定所需的功率输出和工作电压范围。

根据TDA2030的规格书，我们可以选择输入电压为±12V，输出功率为20W。

接下来，我们需要计算反馈网络的参数。

根据TDA2030的规格书，反馈电阻R2的取值范围为1kΩ到22kΩ，输入电容C2的取值范围为0.1μF到1μF。

根据设计要求，我们可以选择R2=10kΩ，C2=0.47μF。

然后，我们需要为输入端设计一个合适的阻抗网络。

一般而言，输入电阻的取值为10kΩ到100kΩ，输入电容的取值为0.1μF到1μF。

根据设计要求，我们可以选择R1=47kΩ，C1=0.1μF。

接下来，我们需要选择适当的输入和输出直流耦合电容。

根据TDA2030的规格书，我们可以选择C3=100μF和C4=2200μF。

这些电容的主要作用是阻隔直流分量，只传递交流信号。

最后，我们需要确定稳定的偏置电阻R3的取值。

根据TDA2030的规格书，可选的范围是1kΩ到10kΩ。

我们可以选择R3=4.7kΩ。

完成上述步骤后，我们就设计好了一个基于TDA2030的功放电路。

tda2030功率放大器设计报告

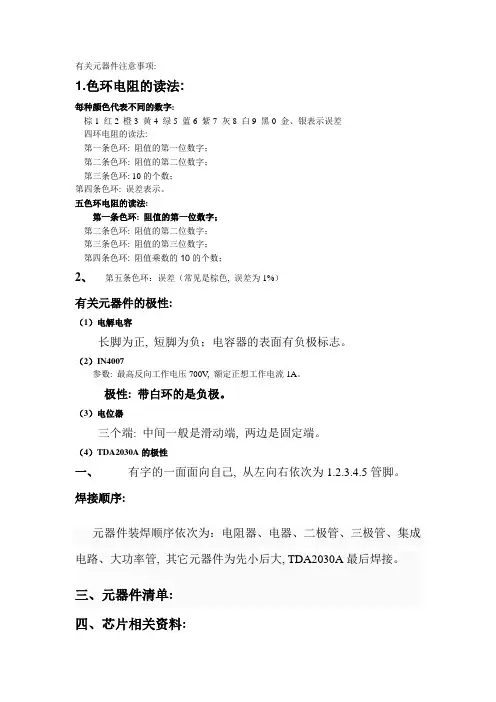

有关元器件注意事项:1.色环电阻的读法:每种颜色代表不同的数字:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差四环电阻的读法:第一条色环: 阻值的第一位数字；第二条色环: 阻值的第二位数字；第三条色环: 10的个数；第四条色环: 误差表示。

五色环电阻的读法:第一条色环: 阻值的第一位数字；第二条色环: 阻值的第二位数字；第三条色环: 阻值的第三位数字；第四条色环: 阻值乘数的10的个数；2、第五条色环：误差（常见是棕色, 误差为1%）有关元器件的极性:（1）电解电容长脚为正, 短脚为负；电容器的表面有负极标志。

（2）IN4007参数: 最高反向工作电压700V, 额定正想工作电流1A。

极性: 带白环的是负极。

（3）电位器三个端: 中间一般是滑动端, 两边是固定端。

（4）TDA2030A的极性一、有字的一面面向自己, 从左向右依次为1.2.3.4.5管脚。

焊接顺序:元器件装焊顺序依次为：电阻器、电器、二极管、三极管、集成电路、大功率管, 其它元器件为先小后大, TDA2030A最后焊接。

三、元器件清单:四、芯片相关资料:1, TDA2030简介TDA2030是德律风根生产的音频功放电路, 采用V型5 脚单列直插式塑料封装结构。

按引脚的形状引可分为H型和V型。

该集成电路广泛应用于汽车立体声收录音机、中功率音响设备, 具有体积小、输出功率大、失真小等特点。

并具有内部保护电路。

意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产, 虽然其内部电路略有差异, 但引出脚位置及功能均相同, 可以互换。

TDA2030是许多电脑有源音箱所采用的Hi-Fi功放集成块。

它接法简单, 价格实惠。

额定功率为14W。

电源电压为±6～±18V。

输出电流大, 谐波失真和交越失真小（±14V/4欧姆, THD=0.5%）。

具有优良的短路和过热保护电路。

音频功率放大器设计TDA2030模电课设.

课程设计题目高保真音频功率放大器设计学院专业班级姓名指导教师年月日课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: 高保真音频功率放大器设计初始条件：可选元件：集成功放LA4100或LA4102；集成功放4430；集成功放TD2030；集成功放TDA2004、2009；集成功放TA7240AP（集成功放的选择应满足技术指标）。

电容、电阻、电位器若干；或自备元器件。

直流电源±12V，或自备电源。

可用仪器：示波器，万用表，毫伏表要求完成的主要任务:（1）设计任务根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。

完成对高保真音频功率放大器的设计、装配与调试。

（2）设计要求①输出功率10W/8Ω；频率响应20~20KHz；效率>60﹪；失真小。

②选择电路方案，完成对确定方案电路的设计。

计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。

（选做：用PSPICE或EWB软件完成仿真）③安装调试并按规定格式写出课程设计报告书。

时间安排：1、年月日集中，作课设具体实施计划与课程设计报告格式的要求说明。

2、年月日，查阅相关资料，学习电路的工作原理。

2、年月日至年月日，方案选择和电路设计。

2、年月日至年月日，电路调试和设计说明书撰写。

3、年月日上交课程设计成果及报告，同时进行答辩。

指导教师签名：年月日系主任（或责任教师）签名：年月日摘要本文设计的高保真音频功率放大器，带八欧负载，输出功率可达10W，整体电路分为四级：电源、前置放大电路、音调调节电路、功率放大电路；正负电源用7815和7915设计，前置放大和音调调节电路用NE5532设计，功率放大电路用TDA2030设计，制作和调试后，各项指标已实现。

关键字：音频功率放大器，音调调节，TDA2030，NE5532。

目录1设计内容及技术参数指标 (4)1.1设计内容 (4)1.2设计要求和技术参数 (4)2方案论证及电路框图 (4)2.1方案论证 (4)2.2电路框图 (4)3单元模块设计与参数计算 (5)3.1电源模块 (5)3.2前置放大电路 (6)3.2.1设计的必要性 (6)3.2.2芯片选择 (6)3.3音调调节电路 (7)3.3.1功能 (7)3.3.2电路 (7)3.3.3原理说明 (7)3.4功率放大电路 (8)3.4.1方案选择 (8)3.4.2原理说明 (9)4 PCB电路板制作和焊接 (9)4.1原理图设计 (9)4.2 PCB设计 (9)4.3 PCB板制作 (9)4.4焊接 (9)5安装与调试 (10)5.1分级测试 (10)5.1.1前置放大级 (10)5.1.2音调调节级 (10)5.1.3功率放大级 (10)5.2联调 (10)5.2.1通频带测试 (10)5.2.2计算 (11)6总结 (12)附录1完整电路图 (13)附录2元件清单 (13)1设计内容及技术参数指标1.1设计内容本次课程设计内容为设计一个高保真音频功率放大器。

TDA2030集成电路功率放大器设计

字串3
OTL电路元件清单（单声道）
字串5
电容：1μF×1 22μF×1 0.22μF×1 2200μF×2 0.1μF×1 2.2μF×1
字串4
电阻: 22KΩ×2 4.7KΩ×1 1Ω1W×1 100KΩ×3 150KΩ×1字串2
二极管:1N4001×2 1N4004×4字串3
电位器: 22KΩ
双声道OTL音频功率放大器印刷电路图字串9
字串7
BTL电路元件清单（单声道）字串8
电容：1μF×1 22μF×2 0.22μF×2 2200μF×2 0.1μF×2字串1
电阻: 22KΩ×5 680Ω×2 1Ω1W×2字串1
二极管:1N4001×4 1N4004×4字串7
电位器: 22KΩ字串5
字串4
单电源供电音频功率放大器
单电源供电音频放大电路是典型应用电路，由一块TDA 2030和较少元件组成单声道音频放大电路、装置调整方便、性能指标好等突出的优点。特别是集成块内部设计有完整的保护电路，能自我保护。
字串2
∵ R9＝R5 ∴ U02＝－U01
字串3
因此在扬声器上得到的交流电压应为：字串5
êUY?＝U01 -（-U02）＝2U01＝2U02
字串6
字串9
扬声器得到的功率PY按下式计算：字串9
PY＝＝＝４＝4 PMONO
字串1
BTL功放电路能把单路功放的输出功率（PMONO）扩展4倍，但实际上却受到集成电路本身功耗和最大输出电流的限制，该电路若在VS＝±
字串3
②直流电源电压10v，负载电阻为8Ω。
字串7
字串2
3．测量上、下限截止频率fH和fL
字串9
测试条件：直流电源电压14v，输入信号70mv（振幅值100mv），改变输入信号频率、负载电阻为8Ω。

音频功率放大器设计TDA2030模电课设

号计设课程目题高保真音频功率放大器设计院学业专级班姓名指导教师日月年武汉理工大学《模拟电子技术基础》课程设计说明书课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: 高保真音频功率放大器设计初始条件：可选元件：集成功放LA4100或LA4102；集成功放4430；集成功放TD2030；集成功放TDA2004、2009；集成功放TA7240AP（集成功放的选择应满足技术指标）。

电容、电阻、电位器若干；或自备元器件。

直流电源±12V，或自备电源。

可用仪器：示波器，万用表，毫伏表要求完成的主要任务:（1）设计任务根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。

完成对高保真音频功率放大器的设计、装配与调试。

（2）设计要求①输出功率10W/8Ω；频率响应20~20KHz；效率>60﹪；失真小。

②选择电路方案，完成对确定方案电路的设计。

计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。

（选做：用PSPICE或EWB软件完成仿真）③安装调试并按规定格式写出课程设计报告书。

时间安排：1、年月日集中，作课设具体实施计划与课程设计报告格式的要求说明。

2、年月日，查阅相关资料，学习电路的工作原理。

2、年月日至年月日，方案选择和电路设计。

2、年月日至年月日，电路调试和设计说明书撰写。

3、年月日上交课程设计成果及报告，同时进行答辩。

指导教师签名：年月日日系主任（或责任教师）签名：年月1武汉理工大学《模拟电子技术基础》课程设计说明书摘要本文设计的高保真音频功率放大器，带八欧负载，输出功率可达10W，整体电路分为四级：电源、前置放大电路、音调调节电路、功率放大电路；正负电源用7815和7915设计，前置放大和音调调节电路用NE5532设计，功率放大电路用TDA2030设计，制作和调试后，各项指标已实现。

关键字：音频功率放大器，音调调节，TDA2030，NE5532。

TDA2030集成音频功率放大器

TDA2030集成音频功率放大器组装与维修一、TDA2030简介：TDA2030是许多音频功放产品所采用的Hi-Fi功放集成块。

它接法简单，价格实惠，使用方便，在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5个引脚，外型如同塑封大功率管，给使用带来不少方便。

TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。

电源电压为±6～±18V。

输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。

具有优良的短路和过热保护电路。

其接法分单电源和双电源两种，如图3－3－2所示。

图3－3－2TDA2030应用电路图二、集成音频功率放大器组装（一）电路组成与工作原理电路原理如图3-3-3，该电路由左右两个声道组成，其中W101为音量调节电位器，W102低音调节电位器，W103为高音调节电位器。

输入的音频信号经音量和音调调节后由C106、C206送到TDA2030集成音频功率放大器进行功率放大。

该电路工作于双电源（OCL）状态，音频信号由TDA2030的1脚（同向输入端）输入，经功率放大后的信号从4脚输出，其中R108、C107、R109组成负反馈电路，它可以让电路工作稳定，R108和R109的比值决定了TDA2030的交流放大倍数，R110、C108和R210、C208组成高频移相消振电路，以抑制可能出现的高频自激振荡。

图3-3-4为电源电路，为功放电路提供15-18V的正负对称电源。

图3－3－3TDA2030集成音频功放电路原理图图3－3－4TDA2030集成音频功放供电电路原理图(二)电路元器件选择（套件：/item.htm?id=5641928561）TDA2030为功率元件，使用过程中将会产生大量热量，要求安装到足够大的散热片上。

TDA2030A组成的30W功率放大器电路图

TDA2030A组成的30W功率放大器电路图作者:admin 来源:TDA2030A组成的30W功率放大器电路图TDA2030A组成的30W功率放大器电路图TDA2030这样的电路对初学者来说就很适合。

功率也可以适用于书房和卧室等空间不是很大的地方。

元件也很好找，价格便宜。

该电路图如下：本电路有一点错误之处，但是我不知道怎么在博客里面改图片，所以只能在这里加以说明。

TDA2030A有5个引脚，其中引脚定义为：1、同向输入2、反向输入3、负电源4、输出5、正电源所以不管怎么接，TDA2030A的引脚3肯定接低电平，引脚5接高电平。

上面的电路图里面第二个运放需要将-15V、+15V换位。

本电路无需调试，只要安装正确即可正常工作。

这款电路属于BTL功率放大，B TL是Bridge-Tied-load的缩写，意为桥接式负载。

负载的两端分别接在两个放大器的输出端。

其中一个放大器的输出是另外一个放大器的镜像输出，也就是说加在负载两端的信号仅在相位上相差180°。

负载上将得到原来单端输出的2倍电压。

从理论上来讲电路的输出功率将增加4倍。

BTL电路能充分利用系统电压，因此BT L结构常应用于低电压系统或电池供电系统中。

在汽车音响中当每声道功率超过10 w时，大多采用BTL形式。

BTL形式不同于推挽形式，BTL的每一个放大器放大的信号都是完整的信号，只是两个放大器的输出信号反相而已。

用集成功放块构成一个BTL放大器需要一个双声道或两个单声道的功放块。

但是并不是所有的功放块都适用于BTL形式，BTL形式的几种接法也各有优劣。

电路里面C1与R1构成高通滤波电路，以公式f=1/(2πRC)可以得出在固定高通频率下R、C的值。

电路中，如果假设f=100Hz，C值不变，R的值将会减小，则R 得电流将增大，从而输出功率减小，导致喇叭音量减小；所以应该改变C的值，R 值不变。

调整R、C的值，可以有效地改善输出语音的质量。

tda2030功放电路图电压

TDA2030功放电路图电压±6-18V功率14W喇叭4欧带音调板TDA2030功放电路图左手665收藏：时间：2015-4-15日9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。

<TDA2030引脚图>TDA2030特点:1.开机冲击极小。

2.外接元件非常少。

3.TDA2030输出功率大，Po=18W(RL=4Ω)。

4.采用超小型封装（TO-220）,可提高组装密度。

5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。

6.内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

功放中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。

业余制作时，又会碰到手头无双电源，这就给制作带来困难。

本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电，电路如附图所示。

用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。

利用它的互补输出，就可将单极性电源转换成所需出的双极性电源。

在图中，阴值相等的Rl、R2形成一个分压器，分压器的中点接到IC1运算放大器的同相输入端，且IC1接成电压跟随器，使O’端和0端电位相等。

O’端又是虚地点，它与输入电源的接地端完全隔离。

C2、C3分别为正、负电源的滤波电容。

正电源从C2的“+”端输出，加到IC2 NE5532的⑧脚，负电源从C3的“一”端输出，加到IC2 NE5532的④脚．O’端为IC2的接地端。

TDA2030功放电路图电压±6

TDA2030功放电路图电压±6时间：2015-4-15日 9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。

<TDA2030引脚图>TDA2030特点:1.开机冲击极小。

2.外接元件非常少。

3.TDA2030输出功率大，Po=18W(RL=4Ω)。

4.采用超小型封装（TO-220）,可提高组装密度。

5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。

6.内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

功放中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。

业余制作时，又会碰到手头无双电源，这就给制作带来困难。

本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电，电路如附图所示。

用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。

利用它的互补输出，就可将单极性电源转换成所需出的双极性电源。

在图中，阴值相等的Rl、 R2形成一个分压器，分压器的中点接到IC1运算放大器的同相输入端，且IC1接成电压跟随器，使O’端和0端电位相等。

O’端又是虚地点，它与输入电源的接地端完全隔离。

C2、C3分别为正、负电源的滤波电容。

正电源从C2的“+”端输出，加到IC2 NE5532的⑧脚，负电源从C3的“一”端输出，加到IC2 NE5532的④脚．O’端为IC2的接地端。

由于NE5532在以往的文章中介绍较多，这里不再赘述。

在电路图中均标明了元件数值，只要按图制作，一般无需调试均可正常工作。

2030功放资料

性能主要指标：TDA2030简介：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。

我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。

TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。

根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。

另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。

然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。

TDA2030 集成电路的第三个特点是外围电路简单，使用方便。

在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。

TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。

该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。

该电路可供低频课程设计选用。

输出功率：10 ~ 20W（额定功率）；频率响应：20Hz ~ 100kHz（≤3dB）谐波失真：≤1％ (10W,30Hz~20kHz）；输出阻抗：≤0.16Ω;输入灵敏度：600mV（1000Hz，额定输出时）双电源供电BTL音频功率放大器工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号V in通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为K VC①＝1＋R3 / R2≈R3 / R2≈30dB。

TDA2030双声道功放解析

TDA2030双声道功放摘要功放在现实生活中很常见，几乎是有音乐的地方都会看到功放的身影。

功放有很多种，可以是用分立原件做的，也可以是用集成快来做的。

一般用分立原件做的比较难匹配，所以难度比较大，但是分立原件可以把放大倍数做得大一些。

用集成块做功放优势也很明显，除了好匹配外它还以电路简单的特点，所以适合初学者。

现在市场上有很多种功放集成块，比如LM1875，TDA2030。

本作品是用TDA2030制作。

TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。

TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。

另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。

然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护。

TDA2030是ETC的一款20W中功率高保真功率放大集成电路，年代已相当久远，但至今还有不少厂家出的电脑有源音箱中采用此IC,爱好都对此IC也是极有追捧。

这足以证明TDA2030的性价比是相当好。

TDA2030 集成电路的第三个特点是外围电路简单，使用方便。

在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。

相对而言，TDA2030被广泛应用也比LM1875早也比较廉价，功放效果也很好，噪声小。

TDA2030单级放大一般是33倍左右，如果放大倍数没有达到要求，可以加前置放大，这样可以大大提高放大倍数。

引言音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。

基于TDA2030的音频功率放大器毕业论文1

基于TDA2030的⾳频功率放⼤器毕业论⽂1摘要本系统以⾼效Hi-fi功放集成芯⽚TDA2030为核⼼元件，制作了⾼保真的⾳频功率放⼤器，并利⽤Altium Designer软件设计完成原理图和PCB板。

该系统在电源电压V±，负载电阻为Ω164时能达到18W的输出功率，且只有0.5%的失真度。

系统有良好的短路和过热保护电路，⽐较理想的达到了设计指标的要求。

⾼效率的⾳频功率放⼤器不仅仅是在便携式设备中需要，在⼤功率的设备中也占有较⼤的⽐重。

随着⼈们居住条件的改善，⾼保真⾳响设备和⾼档的家庭影院也逐渐兴起。

集成⾳频功放在这些设备中起到了很重要的作⽤。

关键词：⾼保真⾳频功率放⼤第⼀章绪论⾳频功率放⼤器是⼀个技术已经相当成熟的领域，⼏⼗年来⼈们为之付出了不懈的努⼒。

最近⼏年，⽆论是在线路技术还是元器件⽅⾯，乃⾄是思想认识上都取得了长⾜的进步。

1.1 集成⾳频放⼤器发展过程上个世纪80 年代以前，输出功率仅⼏⽡的声频功率放⼤器都要采⽤分⽴元件来制作。

进⼊80年代后，国内开始研制⽣产出⼀些⼩功率的功放IC，但由于这些功放IC的性能指标不佳，尤其是可靠性⽐较差，很快就被国外⽣产的功放IC所取代。

⽇本⽣产的HA1392、TA7240曾经是80年代⽤得⾮常普遍的功放IC。

HA1392与TA7240的输出功率都只有4W ~ 6W。

意法SGS公司在80年代初开发⽣产的TDA2030A算是⽐较好的⼀款功放IC，它的输出功率能够达到12W以上。

尽管SGS 公司在TDA2030A基础上⼜研制出 TDA2040、TDA2050功放IC，使输出功率能够达到24W，但由于它们的电源适⽤范围只有±22V，如果使⽤未经稳压的整流滤波直流电供电，它们实际上都只能给4Ω负载输出12W功率。

在90 年代以前，电⼦器件⽣产⼚商提供的功放IC输出功率实际都在30W 以下。

在经过10多年的努⼒后，美国NS公司和意法SGS公司都在90年代期间相继开发⽣产出多款输出功率超过30W的功放IC芯⽚。

TD2030音频功放设计

1整体设计思路音频功率放大器主要由前置级、音调级、功率放大级3部分组成。

前置级要求输入阻抗高、输出阻抗小、频带宽、噪声小;音调级对输入信号主要起到提升、衰减作用；功率放大级是音频功率放大器的主要部分，它决定输出功率的大小，要求输出功率高，输出功率大的特点。

[5]将功率集成块按一定方式组合，构成音频功率放大集成电路，其频响宽、噪声低、失真小。

运用已有的集成电路，可以大大简化了电路的制作过程。

TDA2030是飞利浦公司生产的，实物图如图12.集成音频功率放大器TDA2030TDA2030简介：TDA 2030是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030在内的几种。

我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。

TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。

另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。

然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动的减流或截止，使自己得到保护。

TDA2030集成电路的第三个特点是外围电路简单，使用方便。

在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑料大功率管，这就给使用带来不少方便。

TDA2030在电源电压±14V，负载电阻为4Ω时输出14W功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18W功率（失真度≤0．5％）。

该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。

tda2030功放电路图

TDA2030功放电路图简介TDA2030是一种经典的单声道音频功放集成电路，适合用于音乐播放器、电视机、电脑等音频设备中的音频放大和音箱驱动。

它具有低失真、高输出功率和低功耗等特点，因此非常受欢迎。

本文将介绍如何使用TDA2030集成电路搭建一个简单的功放电路，并提供相应的电路图。

功放电路图以下是TDA2030功放电路的原理图：+----------------+| |IN---| TDA2030 || |GND--| || |OUT--| |+----------------+电路说明•IN为音频输入端，可以连接来自音源的音频信号。

•GND为接地端，需要连接到电路的地线上。

•OUT为音频输出端，可以连接到音箱或扬声器上。

部件说明1.TDA2030：这是一个5引脚单声道音频功放集成电路，它可以提供高达14W的输出功率。

2.电容：在电路中添加适当的电容可以实现低通滤波，提高音质。

3.电阻：通过选择适当的电阻值，可以调节电路的增益和输出功率等参数。

4.电源：为TDA2030提供适当的电源电压。

连接说明以下是TDA2030功放电路的具体连接方式：1.将音频信号的正极连接到IN引脚上。

2.将音频信号的负极连接到GND引脚上。

3.将扬声器的正极连接到OUT引脚上。

4.将扬声器的负极连接到GND引脚上。

5.将电源的正极连接到TDA2030的供电引脚上。

6.将电源的负极连接到GND引脚上。

注意事项1.在连接电路时，请确保电源的极性正确，以免损坏电路。

2.在使用过程中，注意避免过载和短路，否则可能会导致功放电路烧毁。

3.在调试和测试电路时，可以逐渐增加音量，以避免扬声器过载。

结论通过使用TDA2030集成电路搭建一个简单的功放电路，我们可以实现音频信号的放大和扬声器的驱动。

这个电路具有低失真、高输出功率和低功耗等特点，适合用于各种音频设备中。

希望通过本文的介绍，你对TDA2030功放电路有了更清楚的了解，并能够顺利搭建一个功能强大的音频功放电路。

TDA2030功放电路

1.LM386功放此电路电源范围为+4伏---+12伏（也可以用电脑USB供电），扬声器为8欧/3瓦。

若做两个声道的话只需制作两个电路图即可。

电路图参数表注：此电路封装为自己画的。

PCB图2.TDA2030功放此电路为OTL音频功率放大器，电源电压为正22伏。

扬声器为8欧/14W.（1）：TDA2030介绍（2）：原理图（3）：PCB图（4）：TDA2030电源（5）：对元器件性能要求C1：输入隔直电容器要求漏电流要小，如果漏偏大时就会使输出电压的静态工作点偏移，导致大信号时产生削波失真，甚至可能电路工作不正常。

一般选用铝电解电容器，其最大特征就是漏电流小。

C2：反馈网络的隔直电容器。

C8：输出端隔直电容器要求有足够的电容量，以保证输出地低频响应特性。

C3，C5：电源旁路电容器，防止功率放大器电路通过电源阻抗的不良反馈而导致自激振荡现象，对电源的交流阻抗，只能采用电源旁路电容器来降低。

（6）：变压器的选择变压器选交流220伏输入，输出19伏，50瓦（7）：滤波电容的选择C=（1500--2000）*负载输出电流这里滤波电容为3300uF/50V元件符号元器件名称元器件参数C1铝电解电容1uF/25VC2铝电解电容 2.2uF/25VC3薄膜电容器0.1uF/100VC4铝电解电容22uF/25VC5铝电解电容220uF/50VC7薄膜电容器0.1uF/100VC8铝电解电容2200uF/25VVD1二极管1N4007VD2二极管1N4007U1集成功率放大器TDA2030R1电阻100K/0.125WR2电阻100K/0.125WR3电阻100K/0.125WR4电阻 4.7K/0.125WR5电阻150K/0.125WR6电阻1欧/1瓦LS1扬声器8欧/14瓦。

TDA2030功放电路

TDA2030功放电路本文介绍的音频功率放大器是用集成功放TDA2030为主的电路，其制作简单，价格低廉，输出功率大，保真性好，适合初学者和大、中专学生。

一、电路工作原理图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。

其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。

TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。

RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。

R2、R3决定了该电路交流负反馈的强弱及闭环增益。

该电路闭环增益为（R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。

静态工作点稳定性好。

C4、C5为电源高频旁路电容，防止电路产生自激振荡。

R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。

VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。

二、元器件的选择集成功率放大器TDA2030。

RP为碳膜电位器。

C1、C2为电解电容器，耐压为16V，C3、C4、C5为瓷介电容。

R1、R2、R3为碳膜电阻，额定功率为1/8W。

R4为碳膜电阻，额定功率为1/4W。

VD1、VD2为IN4007小功率整流二极管。

B为4Ω或8Ω、15W全频扬声器。

三、电路制作图2是本电路印制电路板图及TDA2030管脚图。

由于TDA2030输出功率较大，因此需加散热器。

而TDA2030的负电源引脚（3脚）与散热器相连，所以在装散热器时，要注意散热器不能与其他元器件相接触。
