电气系统图 字母代表一览表

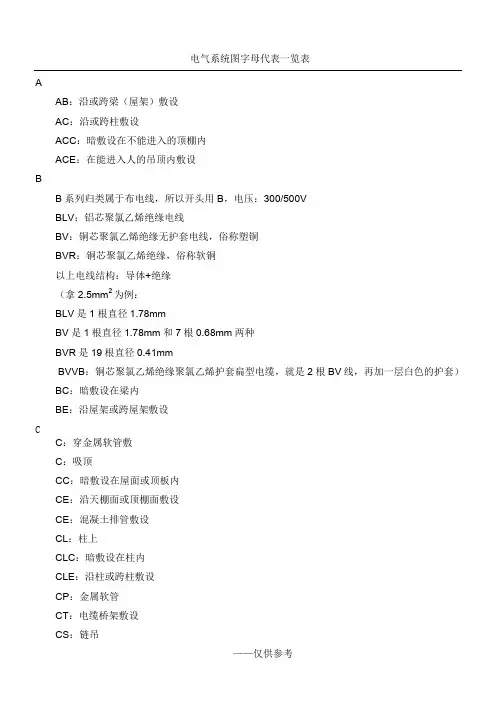

电气系统图字母代表一览表AAB：沿或跨梁（屋架）敷设AC：沿或跨柱敷设ACC：暗敷设在不能进入的顶棚内ACE：在能进入人的吊顶内敷设BB系列归类属于布电线，所以开头用B，电压：300/500VBLV：铝芯聚氯乙烯绝缘电线BV：铜芯聚氯乙烯绝缘无护套电线，俗称塑铜BVR：铜芯聚氯乙烯绝缘，俗称软铜以上电线结构：导体+绝缘（拿为例：BLV是1根直径BV是1根直径和7根两种BVR是19根直径BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，就是2根BV线，再加一层白色的护套）BC：暗敷设在梁内BE：沿屋架或跨屋架敷设CC：穿金属软管敷C：吸顶CC：暗敷设在屋面或顶板内CE：沿天棚面或顶棚面敷设CE：混凝土排管敷设CL：柱上CLC：暗敷设在柱内CLE：沿柱或跨柱敷设CP：金属软管CT：电缆桥架敷设CS：链吊DDB：直接埋设DS：管吊FFC：地板或地面下敷设FPC：穿阻燃半硬聚氯乙烯管敷设FPC：阻燃塑料硬管FPC：穿阻燃半硬聚氯乙烯管敷设ＫKPC：穿聚氯乙烯塑料波纹电线管敷设MM：用钢索敷设MR：金属线槽敷设MT：穿电线管敷设NNHBV：耐火型铜芯聚氯乙烯绝缘电线ＰPC-PVC：塑料硬管PC：穿硬塑料管敷设PR：塑料线槽敷设RR：嵌入RC：镀锌钢管，R就是（软）的意思，要做到软，就是增加导体根数RV：铜芯聚氯乙烯绝缘连接软电线，它比BVR更软，还是是49根铜丝RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV多了一层塑料护套SS：支架SC：穿焊接钢管敷设SCE：吊顶内敷设，要穿金属管SR：沿钢线槽敷设ＴTC：电缆沟敷设TC：电缆沟ＶV就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码WW：墙壁安装WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设另外：我们最常用的“护套线”同轴射频电缆SYWV SYV-75-5 SYWV-75-5 (视频线)超五类非屏蔽双绞线5eUTP 5eFTP（网线）电话线HYA-10（）（表示10对的双绞线电缆）电话线HBV HBVVHSM8-63C/3P；DTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）；DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关C65N-16A 2P VE-30mA；YJV 3X4mm2；SC25 HDPE50C65N-16A 2P是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA；YJV 3X4mm2 SC25 HDPE50，YJV：交联聚乙烯电缆，3X4mm2：三根四平方的；SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设C65N-C16/3P? C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极VV*WC/FC指平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。

1KV 5X4/CT/SC25/WC/FCZR(阻燃）-YJV（聚乙烯交联聚氯乙烯护套）1KV（交联聚乙烯绝缘电力电缆）5X4线径CT（沿桥架敷设）/SC25（钢管敷设直径25）/WC（沿墙体暗敷）/FC（沿地面暗敷）T、TA、PJ、PEN、Wh、varh、SD、B、N、QF1、SB1、KM、PM、YC、HW、SQ、YTA、YT、QA、HR、HG、HY、H、A、B、C电气图符号一般以双字母表示的。

A、B、C：三相线的各相；B：单字母代表变换器或扬声器类；H：单字母代表代表指示灯；KM：交流接触器；N：零线；PEN：接线端；QA：自动开关；QF：断路器（1是第一个）；SB：按钮；T：单字代表变压器类；TA：自耦变压器（含互感器）；WH：白色；YC：电磁离合器；YT：牵引电磁铁。

其它的找不到了。

Pe=40kw；Ijs=76APe=40kW：设备总容量＝40千瓦；Ijs=76A：计算电流＝76安培Pe=；Kx=；Pjs=；Cosφ=Pe：额定功率；Kx：需要系数；Pjs：计算功率，一般连续负载为前两项之积；Cosφ：功率因数。

照度：表示被照面上的光通量密度。

单位：勒克斯（1x）计算公式：设被照面无限小面积dS上所接受的光通量为dF，则该点处的照度为：E=dF/dS当光通量F均匀分布在被照面S上时，则此时被照面的照度为：E=F/S CM1-100L/50A/3PCM1—常熟开关厂生产的塑料外壳式断路器CM1系列；100—壳架等级电流可选代号，最大可选100A，该题选的是50A；L—额定极限分断能力可选代号，L表示标准型；3P—极数可选代号，该题选的是3极。

按常熟开关厂使用说明的要求，该产品的订货标识应为：CM1—100L/3 XXXX? In=50A其中XXXX表示脱扣器方式及内部附件与用途代号指的是回路编号。

一般照明回路用WL1、WL2等编号，插座回路用WX1、WX2等编号。

AAT 电源自动投入装置?AC 交流电?DC 直流电?FU 熔断器?G 发电机?M 电动机?HG 绿灯?HR 红灯?HW 白灯?HP 光字牌?K 继电器?KA(NZ) 电流继电器(负序零序)?KD 差动继电器?KF 闪光继电器?KH 热继电器?KM 中间继电器?KOF 出口中间继电器?KS 信号继电器?KT 时间继电器?KV(NZ) 电压继电器(负序零序)?KP 极化继电器?KR 干簧继电器?KI 阻抗继电器?KW(NZ) 功率方向继电器(负序零序)?KM 接触器?KA 瞬时继电器；瞬时有或无继电器；交流继电器?KV电压继电器?L 线路?QF 断路器?QS 隔离开关?T 变压器?TA 电流互感器?TV 电压互感器?W 直流母线?YC 合闸线圈?YT 跳闸线圈?PQS 有功无功视在功率?EUI 电动势电压电流?SE 实验按钮?SR 复归按钮?f 频率?Q——电路的开关器件?FU——熔断器?FR——热继电器?KM——接触器?KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器? KT——延时有或无继电器?SB——按钮开关Q——电路的开关器件?FU——熔断器?KM——接触器?KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器? KT——延时有或无继电器?SB——按钮开关?SA 转换开关?电流表PA?电压表PV?有功电度表PJ?无功电度表PJR?频率表PF?相位表PPA?最大需量表(负荷监控仪) PM? 功率因数表PPF?有功功率表PW?无功功率表PR?无功电流表PAR?声信号HA?光信号HS?指示灯HL?红色灯HR?绿色灯HG?黄色灯HY?蓝色灯HB?白色灯HW?连接片XB?插头XP?插座XS?端子板XT?电线电缆母线W?直流母线WB?插接式(馈电)母线WIB?电力分支线WP?照明分支线WL?应急照明分支线WE?电力干线WPM?照明干线WLM?应急照明干线WEM?滑触线WT?合闸小母线WCL?控制小母线WC?信号小母线WS?闪光小母线WF?事故音响小母线WFS?预报音响小母线WPS?电压小母线WV?事故照明小母线WELM?避雷器F?熔断器FU?快速熔断器FTF?跌落式熔断器FF?限压保护器件FV?电容器C?电力电容器CE?正转按钮SBF?反转按钮SBR?停止按钮SBS?紧急按钮SBE?试验按钮SBT?复位按钮SR?限位开关SQ?接近开关SQP?手动控制开关SH?时间控制开关SK?液位控制开关SL?湿度控制开关SM?压力控制开关SP?速度控制开关SS?温度控制开关辅助开关ST?电压表切换开关SV?电流表切换开关SA?整流器U?可控硅整流器UR?控制电路有电源的整流器VC? 变频器UF?变流器UC?逆变器UI?电动机M?异步电动机MA?同步电动机MS?直流电动机MD?绕线转子感应电动机MW?鼠笼型电动机MC?电动阀YM?电磁阀YV?防火阀YF?排烟阀YS?电磁锁YL?跳闸线圈YT?合闸线圈YC?气动执行器YPAYA?电动执行器YE?发热器件(电加热) FH?照明灯(发光器件) EL?空气调节器EV?电加热器加热元件EE?感应线圈电抗器L?励磁线圈LF?消弧线圈LA?滤波电容器LL?电阻器变阻器R?电位器RP?热敏电阻RT?光敏电阻RL?压敏电阻RPS?接地电阻RG?放电电阻RD?启动变阻器RS?频敏变阻器RF?限流电阻器RC?光电池热电传感器B?压力变换器BP?温度变换器BT?速度变换器BV?时间测量传感器BT1BK? 液位测量传感器BL?温度测量传感器BHBM。
