电气系统图(字母代表一览表)

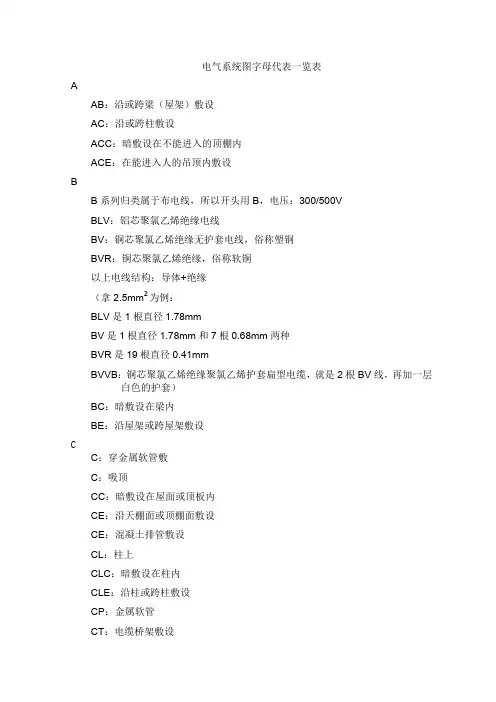

电气系统图字母代表一览表

A

AB：沿或跨梁（屋架）敷设

AC：沿或跨柱敷设

ACC：暗敷设在不能进入的顶棚内

ACE：在能进入人的吊顶内敷设

B

B系列归类属于布电线，所以开头用B，电压：300/500V

BLV：铝芯聚氯乙烯绝缘电线

BV：铜芯聚氯乙烯绝缘无护套电线，俗称塑铜

BVR：铜芯聚氯乙烯绝缘，俗称软铜

以上电线结构：导体+绝缘

（拿2.5mm2为例：

BLV是1根直径1.78mm

BV是1根直径1.78mm和7根0.68mm两种

BVR是19根直径0.41mm

BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，就是2根BV线，再加一层白色的护套）

BC：暗敷设在梁内

BE：沿屋架或跨屋架敷设

C

C：穿金属软管敷

C：吸顶

CC：暗敷设在屋面或顶板内

CE：沿天棚面或顶棚面敷设

CE：混凝土排管敷设

CL：柱上

CLC：暗敷设在柱内

CLE：沿柱或跨柱敷设

CP：金属软管

CT：电缆桥架敷设

CS：链吊

D

DB：直接埋设

DS：管吊

F

FC：地板或地面下敷设

FPC：穿阻燃半硬聚氯乙烯管敷设

FPC：阻燃塑料硬管

FPC：穿阻燃半硬聚氯乙烯管敷设

Ｋ

KPC：穿聚氯乙烯塑料波纹电线管敷设

M

M：用钢索敷设

MR：金属线槽敷设

MT：穿电线管敷设

N

NHBV：耐火型铜芯聚氯乙烯绝缘电线

Ｐ

PC-PVC：塑料硬管

PC：穿硬塑料管敷设

PR：塑料线槽敷设

R

R：嵌入

RC：镀锌钢管，R就是（软）的意思，要做到软，就是增加导体根数

RV：铜芯聚氯乙烯绝缘连接软电线，它比BVR更软，还是2.5是49根0.25mm 铜丝

RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV多了一层塑料护套S

S：支架

SC：穿焊接钢管敷设

SCE：吊顶内敷设，要穿金属管

SR：沿钢线槽敷设

Ｔ

TC：电缆沟敷设

TC：电缆沟

Ｖ

V就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码

W

W：墙壁安装

WC：暗敷设在墙内

WE：沿墙面敷设

WS：沿墙面敷设

另外：我们最常用的“护套线”

同轴射频电缆SYWV SYV-75-5 SYWV-75-5 (视频线)

超五类非屏蔽双绞线5eUTP 5eFTP（网线）

电话线HYA-10（2X0.5）（表示10对0.5mm2的双绞线电缆）

电话线HBV HBVV

HSM8-63C/3P；DTQ30-32/2P

这两个应该是两种塑壳断路器的型号，

HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）；

DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关

C65N-16A 2P VE-30mA；YJV 3X4mm2；SC25 HDPE50

C65N-16A 2P是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA；

YJV 3X4mm2 SC25 HDPE50，YJV：交联聚乙烯电缆，3X4mm2：三根四平方的；SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设

C65N-C16/3P C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极

VV*5X2.5-SC32/WC/FC指5X2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。

ZR-YJV-0.6/1KV 5X4/CT/SC25/WC/FC

ZR(阻燃）-YJV（聚乙烯交联聚氯乙烯护套）-0.6/1KV（交联聚乙烯绝缘电力电缆）5X4线径CT（沿桥架敷设）/SC25（钢管敷设直径25）/WC（沿墙体暗敷）/FC（沿地面暗敷）

T、TA、PJ、PEN、Wh、varh、SD、B、N、QF1、SB1、KM、PM、YC、HW、SQ、YTA、YT、QA、HR、HG、HY、H、A、B、C

电气图符号一般以双字母表示的。

A、B、C：三相线的各相；

B：单字母代表变换器或扬声器类；

H：单字母代表代表指示灯；

KM：交流接触器；

N：零线；

PEN：接线端；

QA：自动开关；

QF：断路器（1是第一个）；

SB：按钮；

T：单字代表变压器类；

TA：自耦变压器（含互感器）；

WH：白色；

YC：电磁离合器；

YT：牵引电磁铁。其它的找不到了。

Pe=40kw；Ijs=76A

Pe=40kW：设备总容量＝40千瓦；Ijs=76A：计算电流＝76安培

Pe=125.55KW；Kx=0.70；Pjs=87.88KW；Cosφ=0.75

Pe：额定功率；Kx：需要系数；Pjs：计算功率，一般连续负载为前两项之积；Cosφ：功率因数。

照度：表示被照面上的光通量密度。单位：勒克斯（1x）

计算公式：

设被照面无限小面积dS上所接受的光通量为dF，则该点处的照度为：E=dF/dS

当光通量F均匀分布在被照面S上时，则此时被照面的照度为：E=F/S CM1-100L/50A/3P

CM1—常熟开关厂生产的塑料外壳式断路器CM1系列；

100—壳架等级电流可选代号，最大可选100A，该题选的是50A；

L—额定极限分断能力可选代号，L表示标准型；

3P—极数可选代号，该题选的是3极。
