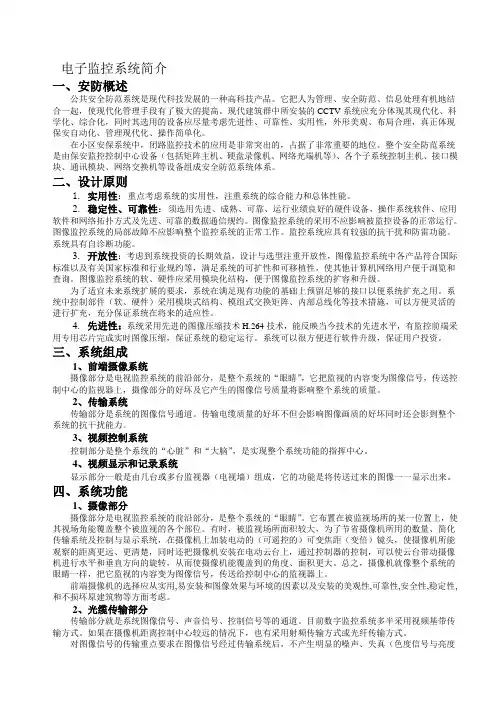

电子监控系统设计方案
电子监控系统简介一、安防概述公共安全防范系统是现代科技发展的一种高科技产品。
它把人为管理、安全防范、信息处理有机地结合一起，使现代化管理手段有了极大的提高。
现代建筑群中所安装的CCTV系统应充分体现其现代化、科学化、综合化，同时其选用的设备应尽量考虑先进性、可靠性、实用性，外形美观、布局合理，真正体现保安自动化、管理现代化、操作简单化。
在小区安保系统中，闭路监控技术的应用是非常突出的，占据了非常重要的地位。
整个安全防范系统是由保安监控控制中心设备（包括矩阵主机、硬盘录像机、网络光端机等）、各个子系统控制主机、接口模块、通讯模块、网络交换机等设备组成安全防范系统体系。
二、设计原则1.实用性：重点考虑系统的实用性，注重系统的综合能力和总体性能。
2.稳定性、可靠性：须选用先进、成熟、可靠、运行业绩良好的硬件设备，操作系统软件、应用软件和网络拓扑方式及先进、可靠的数据通信规约。
图像监控系统的采用不应影响被监控设备的正常运行。
图像监控系统的局部故障不应影响整个监控系统的正常工作。
监控系统应具有较强的抗干扰和防雷功能。
系统具有自诊断功能。
3.开放性：考虑到系统投资的长期效益，设计与选型注重开放性，图像监控系统中各产品符合国际标准以及有关国家标准和行业规约等，满足系统的可扩性和可移植性，使其他计算机网络用户便于浏览和查询。
图像监控系统的软、硬件应采用模块化结构，便于图像监控系统的扩容和升级。
为了适宜未来系统扩展的要求，系统在满足现有功能的基础上预留足够的接口以便系统扩充之用。
系统中控制部件（软、硬件）采用模块式结构、模组式交换矩阵、内部总线化等技术措施，可以方便灵活的进行扩充，充分保证系统在将来的适应性。
4.先进性：系统采用先进的图像压缩技术H.264技术，能反映当今技术的先进水平，有监控前端采用专用芯片完成实时图像压缩，保证系统的稳定运行。
系统可以很方便进行软件升级，保证用户投资。
三、系统组成1、前端摄像系统摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。
80进16出模拟视频矩阵监控解决方案.doc
模拟矩阵视频监控系统技术方案第一章系统概述系统组成整个系统主要由前端模拟摄像机及总控中心硬盘录像机、模拟矩阵和纯平监视器电视墙监控管理中心构成。
各监控点主要由前端图像数据采集硬件部分（各类模拟摄像机等）组成，完成对本地区域的监控管理和向总控中心的数据转发功能；总控监控管理中心主要由硬盘录像机及模拟矩阵等集中管理系统设备组成，完成对前端各监控点的视频上大屏、回放、集中存储与监控等。
系统概要介绍系统的主要目的是实现将前端80路模拟视频信号上传到总控中心。
实现将各监控点的统一管理、数据转发和监控。
特别是当有特殊的情况发生时做到统一的管理和应急措施的统一指挥。
三、系统设计的依据《工业企业通信设计规范》《工业电视系统工程设计规范》《安全防范工程程序与要求》《建筑电气设计规范》《民用闭路电视系统工程技术规范》《水力发电厂二次接线设计规范》《防盗报警控制器设计规范》《防盗报警控制器通用技术条件》《电气装置安装工程及验收规范》《建筑电气安装工程质量检验评定标准》(GBJ42-81)(GBJ115-87)(GA/T75-94)(GBJ16-83)(GB50198- 94)(DL/T5132 —2001)(GPT75- 94)(GB1266— 90) (GB 50204 〜50259- 96)(GBJ 303 —88)«电气装置安装工程接地装置施工及验收规范》(GB50169- 92) 《建筑工程施工现场供用电安全规范》(GB50194- 93)四、系统应用优势1. 成本低廉：由于整个监控环境是同一栋楼，监控点比较集中，普通模拟摄像机接入系统，整个系统造价低廉，2. 应用设备少。
前端模拟视频信号通过视频线直接拉到监控中心接入硬盘录像机，DVR 带环通功能，直接环通输出视频信号接模拟矩阵上电视墙。
取代视频分配器分配视频信号。
减少设备维护，检修等程序。
3. 操作方便：管理人员无需经过特别的培训即可操作整个系统，中心图像输出上墙可依靠专用矩阵系统键盘进行各种操作，操作界面均为中文版本，设备的连接，设置只需简单的几个步骤，根据产品说明书按步骤设置即可。
视频分配器
视频分配器什么是视频分配器？视频分配器是一种能够将单个视频信号输出到多个设备的设备。
通过使用视频分配器，用户可以将数据源的单个视频输出到多个显示器或监视器上，从而可以更方便地观看视频展示。
视频分配器的功能视频分配器可以实现以下功能：1. 信号分配视频分配器可以将单个视频信号分配给多个输出，从而让多个用户同时观看相同的视频。
此功能特别适用于大型会议和活动，其中多个参与者需要同时查看单个视频。
2. 级联分配某些视频分配器具有级联功能，允许用户将多个分配器连接在一起，从而可以更方便地将数据源的单个视频信号输出到大型显示屏上。
3. 手动和自动模式某些视频分配器具有手动模式和自动模式。
在手动模式下，用户可以自己决定信号分配的输出，而在自动模式下，该设备将自动检测连接到其输入端口上的设备，并相应地输出信号。
如何选择视频分配器？选择合适的视频分配器需要考虑以下因素：1. 输入和输出端口确定需要连接到视频分配器的设备，如何连接它们以及需要输出到哪些设备。
这将决定需要的输入和输出端口类型和数量。
2. 分辨率确定需要分配的视频信号的分辨率和帧数如何影响分配器的选择。
分辨率和帧率越高，需要的分配器就越昂贵。
3. 可靠性和可扩展性考虑分配器所需的可靠性和可扩展性。
对于需要在全天候连续使用的环境，如安防监控系统，可以选择一款高可靠性的视频分配器。
同时，考虑是否需要分配器支持扩展和增加输入/输出或级联的可能性，以便在未来满足更多需求。
4. 成本最后，根据预算限制选择最适合你的视频分配器。
价格可以从几百元到几千元不等。
结论视频分配器可以方便地将单个视频信号输出到多个设备，从而省去了重复的视频输入。
选择合适的视频分配器需要考虑到输入和输出端口、分辨率、可靠性和可扩展性以及成本因素。
DVR的环通输出功能
磅房系统技术方案
前言配有大型称重设备的各厂矿、企业随着物流数量的增大，对收发货物的有效管理十分重要。
确保收发货物数据的真实性、准确性、及时性，对收发货物的数量、金额的统计分析，对收货来源(供应商)和发货目的(客户)的跟踪分析，对各种原料及成品的价格和数量的历史数据的有效分析，对收货质量的检验管理，对客户订单和供应商订单的合理管理，都将给企业带来高效能的管理和可靠决策支持。
寺河二号井磅房现场有两台地磅，为了加强对车辆的管理，要实现车辆有序过磅，避免车辆混乱影响过磅，采用IC卡管理系统，配合红绿灯、道闸等引导系统，实现智能化过磅，杜绝人为干预，提高过磅效率，安装监控进行抓拍、录像，用红外对车辆进行定位，防止人为作弊行为，杜绝管理漏洞，给企业减少损失。
提高磅房的信息化管理，加强对磅房的监控管理力度。
利用闭路电视监控及音频、视频传输技术，同计算机网络技术相结合，建立集图像、声音、数据、现场设备控制于一体的称重控制系统。
将电视监控、光纤通讯、IC卡、红绿信号灯、电铃、道闸、语音对讲等先进技术应用于计量系统中，完整地解决了车辆比较多，货物比较繁杂的情况下对大宗货物的准确、高效、真实的计量。
系统包括称重、安防、监控、广播、数据采集、现场设备控制、信号传输、视音频光端机的应用等。
第 1 页共17 页系统概述1系统简介方案中所采用的地磅称重管理系统是一套致力于地磅称重领域的计算机称重管理系统软件，并配有订单管理、质检管理、人员管理子系统。
该系统本着科学管理，杜绝漏洞的原则，旨在加强各厂车辆过磅的管理，提高工作效率，堵防在车辆过磅过程中可能存在的问题，提供数据分析和决策支持。
本系统适用于煤矿、选/洗煤厂、焦化厂、钢铁厂、水泥厂、石料厂、搅拌站、垃圾场、化工厂、粮食加工、收购等各类企业。
2能及特点数据自动采集，监控操作过程，防止人为作弊，防止重复过磅支持现金过磅和订单过磅快速打印多联磅单，避免手工开单误写，详细丰富的报表功能数据采集与仪表同步，兼容目前市场上大部分称重仪表支持多种扣重操作，如扣水，扣杂等提供订单管理功能，支持预付款订货操作提供视频录像，过磅抓拍，自动抓拍，图像与磅单关联提供视频网络传输功能，可实现远程实时监控提供车牌自动识别功能支持多台地磅联网，代理过磅系统内置数据异常提醒功能，打印次数限制功能,严格的权限控制，责任落实到人，杜绝超权操作，日志记录全部操作数据库支持ACCESS,SQL Server2000,Sybase等提供客户自定义报表功能，自定义显示列功能，提供自动生成经营报表系统提供手机短信息接口，提供与易思物流，业务，质量软件的接口提供远程B/S数据分析和决策支持系统提供多途径的联网扩展功能，如局域网，广域网连接智能编码、无需记忆、快速录入多账套管理，可实现集团子公司独立账套管理货运信息管理，有效管理货运部门及相关运输信息其它过磅业务，将临时过磅数据与日常过磅数据分离，确保数据分析的准确性红外防作弊功能，通过红外对射，对过磅车辆进行定位，防止车辆在未完全上磅的情况下过磅数据稳写功能，在数据未稳定前不能记录数据，确保数据的真实性数据精度处理功能，根据使用单位的具体需求，可对入场、出场、皮重、毛重、金额数据的精度(保留小数位数)及处理方式(去位、进位、四舍五入)进行不同设定自定义操作界面，根据使用单位的业务需求自己设定操作界面补增单据和修改单据，在特殊情况下具有相应权限的操作员可调整数据 IC 卡、RFID射频卡管理，将车辆、货物、运输单位等信息通过IC 、ID 卡存储、传递，实现信息封闭管理，确保数据准确地磅数据语音提示客户订单、供应商订单管理，分总金额控制和总数量控制两种模式质量控制，与质检子系统联网，实现质检信息与过磅信息关联控制完善的报表功能，包括出入库日报表、周报表、月报表、季报表，出入库过磅数据汇总报表，销售明细报表，销售对比报表，物料收发日报表，原料入库汇总日报表，成品出库汇总日报表，关联磅单图像报表室外设备控制，对栏杆机、道闸信号灯等室外设备的自动控制，与软件系统同步关联。
第一部分技术需求书
第一部分技术需求书一、建设要求1、显示系统建设要求根据指挥中心实际面积及环境要求建设一套高分辨率LED显示屏及配套设备；LED显示屏应采用模块化的设计，整体尺寸应不小于10.935㎡，分辨率应不低于5700×2100；LED显示屏应支持通过拼接控制器对大屏进行多屏操作，分屏方式包含但不限于整屏显示、2×3、2+1、2+4、8+1、8+4等多屏显示；LED显示屏应满足整屏显示图像时没有缝隙，达到光学无缝拼接；LED显示屏应支持显示屏环境亮度自适应调节，支持根据环境亮度变化而自动调整；应支持运行状态监视，满足对LED显示屏的亮度、色彩、灰度等参数进行统一管理；LED显示屏应满足正常工作时显示画面无重影、拖尾现象和无伪轮廓等现象，具备故障自诊断及排查功能，支持不关屏热拔插抢修功能；LED显示屏应保证显示屏7×24小时连续工作，满足用户对显示的需求；应支持将席位电脑的画面切换到大屏上，同时能够将任意视频图像拖送到显示屏上；拼接控制器应支持设备管理，支持详细配置各类型音频处理设备，支持信号源管理，支持接入各类视频信号源、IP视频源，可配置信号源接入信息，满足信号输入、输出的需求，支持任意一路图像在拼接屏的任意位置以任意比例进行开窗、缩放、拉伸、漫游、叠加、跨屏、缩放等功能，支持场景保存及快速调用，支持场景轮巡，适应于不同的应用场景。
二、主要设备参数（核心产品： LED全彩屏幕）1、LED显示屏屏幕尺寸规格：应优于或相当于P0.9全彩大屏，整体尺寸不小于10.935㎡，分辨率不低于5700×2100；★像素间距：≤O.94mm；★光源：采用金线封装黑色三合一表贴LED灯芯（灯芯按照共阴原理设计，恒流源输出端驱动LED的阳极，同一像素的三基色R/G/B的阴极在封装时连接在一起）。
▲亮度：亮度≥600cd/㎡；▲刷新率：屏幕刷新率≥2000Hz；▲对比度：≥5000:1；▲灰度等级：16bit（20%亮度时不小于15bit）；▲色温：3000K~10000K可调；LED屏可视角度：水平≥160度，垂直≥140度；整屏平整度：≤0.1mm；▲功耗：峰值功耗≤700W/㎡；▲工作噪音：噪音测试距离1m时，工作噪声声压级＜10dB(A)；提供国家认可的实验室（CNAS）出具的LED模组的检测报告，检测报告中须具有上述“★”“▲”标志的技术参数项。
有线电视分支器与分配器的功能及图形
有线电视分支器与分配器的功能及图形1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器2、分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器3、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。
4、分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。
放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。
5、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。
6、分配器对信号进行同等的分配，在有线电视经常用到，2 3 4 6 8分配器或更大。
7、分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。
8、分支器不一样，比如说410分支器是一个进口（IN) 5个出口其中只有一个(OUT)口其余4个是BR（分支）口 BR口衰减是 10DB OUT口衰减是2DB 也就是我们常说的插入损耗。
在安装时，分配器的每个输出口子，绝对不可以空载，否则会由于阻抗不匹配的原因造成重影，一般都要求加上阻抗匹配器。
而对于某几级的分支器的分支输出口，则关系不大。
9、分支/配器区别：分支器输出、输入的电平不相等，分配器输出、输入的电平完全相等。
10、分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。
分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性，只要在主输出口接有标准阻抗的同轴电缆或终端匹配电阻，分支口开路或短路对输入口的网络的影响不大，有线电视网络运用这个特性来连接用户终端主输入口。
分支器:从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。
硬盘录像机简介
2、按系统容量大小分
②大规模矩阵切换主机（可变容量）
比如：1024x64（1024路视频输入，
12
64路视频输出）
矩阵切换主机
小型矩阵后面板
13
矩阵切换主机
14
大型矩阵后面板
矩阵切换主机
三、特点 1、单台监视器（输出）上能够轮流切换看到多
个视频画面。
2、某个视频源产生的视频信号均能在多个监视 器上同时显示。
42
集中供电电源
43
37
传输系统---同轴电缆
38
传输系统---同轴电缆
一、距离 同轴电缆也叫视频线，各型号的最大传输距离
如下： RG-59 ： L≤100 SYV75-5 ：L≤200 SYV75-7 ：L≤400 SYV75-9 ：L≤600
各个型号的视频线如果超过上述最大传输距 离，则要加电缆均衡放大器。 二、敷设
39 电缆和电力线敷设时，其间距不得小于0.3米。
传输系统---控制信号线
控制信号线一般用双绞线或其他控制线，比如 RVV4*1.0
40
传输系统---控制信号线
控制系统的连线如下图所示：
41
供电
监控系统的供电方式有： 1、集中供电 2、现场供电（也叫就近供电）
集中供电的优点： 可以对整个监控系统实现不间断供电（即可以 加UPS系统）。
第三步：调试主机 1、选择摄像机的控制端口
28
云台、解码器、镜头、转换器的安装方法
2、选择和设置与解码器匹配的协议：
29
云台、解码器、镜头、转换器的安装方法
30
摄像机的安装
第一步 ：准备好工具和零件：涨塞、螺丝、改 锥、小锤、电钻等必要工具。
CCTV各种设备参数
CCTV各种设备参数目录1.HUS (4)1.1中心管理服务器HUS-VMS (4)1.2网络存储系统HUS-NVR (5)1.3视频存储磁盘阵列（HUS-NVR配套设备） (7)2.视频编解码器 (10)2.1视频编码器HVR-9000 (10)2.2视频解码器HUS-D4 (12)2.3视频编码器HUSS-E4 (13)2.4视频编码器HUSS-E1 (14)2.5视频解码器HUSS-D1 (15)3.IP摄像机 (17)3.1网络半球摄像机HIVDC-100P (17)3.2日夜转换网络固定摄像机HICC-100P/HICC-100PT (18)3.3网络快球摄像机HSD-261P-NET (19)3.4网络快球摄像机HSD-361P-NET (20)4.百万像素摄像机 (23)4.1百万像素网络半球摄像机HD3MDIP (23)4.2百万像素网络固定摄像机HMCC-130P (25)4.3各种分辨率 (26)5.模拟半球摄像机 (27)5.1电梯专用半球摄像机HDC-505P-25 (27)5.2高分辨率彩色半球摄像机HDC-505PV (28)5.3电梯专用摄像机HDC-890P-36 (29)5.4半球摄像机HDC-895 (30)5.5宽动态防暴半球摄像机HVD-890 (31)5.6电梯专用半球摄像机HDC-690P-25 (33)5.7室内日夜型半球摄像机HDC-690PV (34)6.模拟枪式固定摄像机 (36)6.1摄像机VCC-320 (36)6.2强光抑制摄像机HCC-685PT (36)6.3高分辨率日夜转换摄像机HCC-690P (37)6.4彩色固定摄像机HCC-645P (38)6.5彩色固定摄像机HCC-745P (39)6.6高分辨率日夜转换摄像机HCC-745PTW (40)6.7日夜转换固定摄像机HCS-895X (42)6.8日夜转换固定摄像机HCD-895X (43)6.9摄像机HCC-248 (43)6.10摄像机HCC-290/295 (45)6.11650线超高分辨率摄像机HCC-960/965 (46)6.1225倍高分辨率光学变焦摄像机/模块HZC-252/HZM-252 (47)6.1336倍高分辨率光学变焦摄像机/模块HZC-363/HZM-363 (49)7.模拟快球摄像机 (51)7.1日夜型快球摄像机HSDN-352PXE (51)7.2快球摄像机HSDN-251PS (52)7.3日夜型快球摄像机HSDC-251PXE (53)7.425x宽动态快球摄像机HSDC-252 (54)7.536x宽动态快球摄像机HSDC-363 (55)7.6室外一体化快球HSD-261P (57)7.7室外一体化快球HSD-261PW (58)7.8室外一体化快球HSD-361P (59)7.9室外一体化快球HSD-361PW (60)8.矩阵系统 (62)8.1Maxpro-NET矩阵系统 (62)8.2MegaPIT通道切换装置HS10PIT (65)8.3VB矩阵系统 (66)8.4VideoBolX CPU控制模块 (68)8.5视频输入模块 (69)8.6视频输出模块 (69)8.7协议转换器PIT (69)8.8报警输入输出模块 (70)8.9数据扩展器 (71)8.10设备控制配置程序（HVBCFG） (71)8.11图形控制软件（HVBGUI） (72)8.12网络服务器软件（HVBNET） (72)9.键盘 (73)9.1HJC5000矩阵控制键盘 (73)10.硬盘录像机 (75)10.116通道D1全实实嵌入式硬盘录像机HD-16DVR-D (75)1. HUS1.1中心管理服务器HUS-VMSHUS-VMS是系统核心服务器，主要包含数据中心管理、报警事件管理、视频流管理、预案编程管理等。
汇都视觉HDP601视频处理器说明书
使用说明书视频处理器HDP601 V1.020190903安全须知这个符号提示用户，该设备用户手册中有重要的操作和维护说明。
这个符号警告用户该设备机壳内有暴露的危险电压，有触电危险。
注意阅读说明书•用户使用该设备前必须阅读并理解所有安全和使用说明。
保存说明书•用户应保存安全说明书以备将来使用。
遵守警告•用户应遵守产品和用户指南上的所有安全和操作说明。
避免追加•不要使用该产品厂商没有推荐的工具或追加设备，以避免危险。
警告电源•该设备只能使用产品上标明的电源。
设备必须使用有地线的供电系统供电。
第三条线（地线）是安全设施，不能不用或跳过。
拔掉电源•为安全地从设备拔掉电源，请拔掉所有设备后或桌面电源的电源线，或任何接到市电系统的电源线。
电源线保护•妥善布线，避免被踩踏，或重物挤压。
维护•所有维修必须由认证的维修人员进行。
设备内部没有用户可以更换的零件。
为避免出现触电危险不要自己试图打开设备盖子维修该设备。
通风孔•有些设备机壳上有通风槽或孔，它们是用来防止机内敏感元件过热。
不要用任何东西挡住通风孔。
目录第一章概述 (3)1.特点 (4)第二章面板 (5)1.后面板 (6)2.前面板 (7)第三章菜单系统 (8)1.菜单结构简图 (8)2.菜单的操作 (9)3.默认菜单 (9)4.主菜单 (9)第四章设置及操作 (10)1.语言 (10)2.复位 (10)3.输出分辨率 (10)4.黑屏及画面冻结设置 (10)5.截取部分画面 (10)6.预设场景保存及调用 (11)7.信号热备份 (11)8.调整亮度和对比度 (12)9.按键锁的使用 (12)10.VGA输入图像校正 (12)第一章概述LED视频处理器是一款面向中端无缝特效切换市场的视频处理器，它支持数字高清输入、模拟高清输入、模拟标清输入、HDMI音频输入，能实现HDMI音视频同步无缝切换。
下面列出了LED视频处理器支持视频输入格式：DVI输入支持VESA标准，最高1920x1200@60HzHDMI输入480i/p676i/p720p1080i/p色深8/10/12位VGA输入支持VESA标准，最高1920x1200@60Hz复合视频输入PAL、NTSC、PAL-M/N、SECAM输出格式：DVI输出最高1920x1280@60HzVGA输出最高1920x1280@60Hz模拟音频输出1.特点多路视频输入—视频处理器采用6路视频输入，其中1路CVBS和1路SDI(选配）、1路VGA、1路DVI、1路HDMI、1路USB（2选1）。
AV设备介绍
LED
彩幕、电 视机
投影机
投影幕
切换器
视频设备
品牌:SANY0 型号： XF47 标称亮度(ANSI流明): 15000 标准分辨率（dpi）: 1024 x 768 对比度: 2000:1 屏幕宽高比例:3 x 1,8“ TFT p-Si (4:3) 电源: 1500W 灯泡: 4 x 330 W UHP 长x宽x高（mm）: 783*581*252 重量（kg）: 37,5、 特点：价格适中，常用于大中小型活动，单屏或者拼接画面均 能显示。
LED
彩幕、电 视机
投影机
投影幕
切换器
视频设备
品牌：西门子 点间距:16mm 宽*长*厚:640x1280x95 单位:mm
标准亮度：3000cd/m2
模组分辨率:32 x 64 像素密度:3906 模组重量:16kg 特点：常用舞美效果使用，大型演唱会或者大 型活动可用作画面显示设备
LED
彩幕、电 视机
LED
彩幕、电 视机
投影机
投影幕
切换器
视频设备
型号 外型尺寸（宽*高*深） 屏幕尺寸 屏幕比例 像数数量 重量 耗电量 电源要求 可供操作温度 可供操作湿度
PDP—50RHD 1215mm*710mm*100mm 1125mm*625mm 16:9 1024*768 48kg 500w 交流110-240w,50/60Hz 0℃-40℃ 20%-80%
LED
彩幕、电 视机
投影机
投影幕
切换器
视频设备
投影机与幕布之间距离计算法则
正投画面时，投影机与幕布之间最佳距离的计算规律为：
镜头倍数*幕布宽度= 最佳距离
备注：以上公式适用于正投与背投两种显示形式。镜头分为投影机自带镜头为 标准镜头，短焦镜头倍数通常为0.6-0.8倍，长焦镜头备注通常为4-6倍，幕布尺 寸结合每次项目的不同可计算出最佳距离。
有线电视分配器
有线电视分配器有线电视分配器是一种设备，用于将有线电视信号分配给多个终端设备，如电视机、电脑、游戏机等。
它允许用户同时观看不同频道或内容，提供更加便捷和多样化的电视观看体验。
本文将介绍有线电视分配器的工作原理、常见类型、使用场景以及选购建议。
一、工作原理有线电视分配器通过接收来自有线电视网络供应商的信号，并将信号分配给多个输出端口。
用户可以通过连接电视机等终端设备到分配器的输出端口，接收各自所需的电视频道。
分配器通常会提供多个输出端口，以便连接多个终端设备。
在有线电视网络中，信号通常通过同轴电缆传输。
有线电视分配器通过将信号从输入端口转发到相应的输出端口，实现多个设备之间的信号分配。
这种分配器通常具有低信号损耗和高质量的信号传输能力，以确保用户能够获得清晰稳定的电视信号。
二、常见类型1. 单输入多输出（1xN）分配器：该类型的分配器只有一个输入端口，但可以有多个输出端口。
这种分配器适用于在多个设备之间分配相同的电视频道，例如在不同房间内观看同一节目。
2. 多输入多输出（NxM）分配器：该类型的分配器有多个输入端口和多个输出端口。
用户可以从多个输入源中选择电视频道，同时将它们分配给多个终端设备。
这种分配器适用于具有多个源设备（如有线电视盒、蓝光播放器等）的用户。
3. 双模式分配器：该类型的分配器可以同时支持有线电视和卫星电视信号分配。
它具有多个输入端口和多个输出端口，使用户能够从两种不同的信号源中选择和分配电视频道。
三、使用场景有线电视分配器在以下场景中非常有用：1. 家庭娱乐系统：有线电视分配器可以将有线电视信号分配给家庭中的多个电视机。
这样，在不同房间内的家庭成员可以同时观看不同的频道，满足各自的电视观看需求。
2. 酒店和宾馆：有线电视分配器可用于将有线电视信号分配给每个客房内的电视机。
这样，每个客人都可以享受到自己喜爱的电视频道，提升住宿体验。
3. 办公室和商业场所：有线电视分配器可以在办公室和商业场所中使用，允许员工在休息区域或会议室观看电视。
播控设备技术指标
扫描状态
通过LED自动扫描输入源状态
10
功能控制键
ALL /OFF /RECALL /ENTER /MEMORY /LOCK /EDID
11
红外频率
38Khz
12
红外延长距离
最远300米.
13
温度
操作温度(0 C -38C)
14
外形尺寸
LxWxH=19”x9.85”x1.75”(482mmx250mmx44mm)
序号
功能模块
技术指标
1
输入
8xHDMI输入
2
输出
8xHDMI输出
3
HDMI支持
HD1080P-@60Hz,H36-bitDeepcolor,3D(1.4a)规格.
4
HDCP/CEC支持
HDCP2.0规范,CEC兼容.
5
视频带宽
Total2.25Gbps带宽.
6
数字视频支持
全高清分辨率:480i/480p/720p/1080i/1080p
13
采样频率
32,44.1,48 kHz
14
其它
频道：1-2
16/20 bit audio D/A
输出音量可控
支持OSD功能
支持WinXP/Win2000/Linux
提供API开发包
15
电源
电源：220V AC IN250W
16
工作温度
-20℃～50℃
17
工作湿度
0～90% RH
18
储存温度
-30℃～70℃
6
尺寸
4.4mm(高)×483mm(宽)×170mm(深)
7
重量(Kg)
有线电视(CATV)分支器、分配器、放大器区别及应用
一、分配器
1.1普通家庭有多台电视，酒店、宾馆、学校、医院、企业、小区、广电网络等 电视场所，有电视用户的地方，都可以用这种。它可以将一路入户的有线信号 分成多路信号输出到电视，输出信号相互隔离，不会发生串扰的现象。各路输 出的信号对比输入信号会有一定的衰减，衰减也都相同。 1.2分配器的端口标识为：IN、OUT、OUT这就表示一分二的分配器；(如图SU24MH)
1.3分配器出来的信号都一样的，分配输出口为OUT，比如说SU3-6MH分配器, 就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的db数是6db，8分配衰 减11db；（如图）
1.4分配器对信号进行同等的分配，在有线电视经常用到：2、3、4、5、6、7、8、9、 10、12、14、16分配器，分配器常规数为这些。如图12分配、16分配。
4.2城市有线电视网络通到每个用户家里的信号，一般可以保证达到一个终端的收看标 准，当您家中有多台电视机时，就要加装分配器，以保证多台电视机的收看。分配器 是有衰减的，但是它的衰减也是平均的，以三分配器为例，它的三个分配端口的衰减 量都是一样的6dB,而您现在使用的是分支器，它的各输出端的衰减是不一样的，OUT 端是主输出端，它的衰减叫插入损耗，仅仅只有1-2dB,而BR(branch)端是分支端，它的 衰减量叫分支衰减量，依型号不同在6-24dB,这也就是您接OUT清楚而接BR不行的原因。 所以您只要将分支器换成分配器就可以了，只要您家信号强度比较好，接入分配器也 是看不出什么衰减的。你需要分四路，就选择四分配器。不要留富余，因为分配数量 与衰减量是成正比的。 4.3干线放大器要采用增益较低的放大器，20～30dB增益的放大器通常作为“用户放 大器”，不宜作为干线放大器使用。目前一般采用24dB增益的放大器作为干线放大器。 4.4 放大器的输出电平和斜率，一般应当通过设计计算来确定。 如果没有条件搞设计，那么放大器的调试很简单啊！无论干线放大器还是用户放大 器，都可以调在它的“标称输出电平”（或附近）。干线放大器可设置斜率4dB左右； 用户放大器可设置输出斜率6至10dB，远距离分配时选高值。 放大器的“标称输出电平”等于“72+增益G”，因此，干线放大器的“标称输出电 平=96dB”，用户放大器的“标称输出电平=102dB”，就按这个电平调试好了。很简单 吧！。
银行智慧监控系统解决方案
银行智慧监控系统解决方案目录第一章、系统建设背景 (4)1、建设背景概述 (4)2、建设的必要性 (6)第二章、方案编写依据及设计原则 (7)第三章、需求分析 (9)第四章、方案设计 (10)1、方案概述 (10)2、系统结构及示意图 (10)3、系统设计 (13)3.1、前端设计 (13)3.2、传输设计 (13)3.3、后端设计 (15)第五章、设备选型 (19)1、前端硬盘录像机 (19)2、视频管理服务器 (24)第六章、视频管理平台系统软件 (27)1、认证服务模块 (30)2、转发服务模块 (32)3、存储服务模块 (33)4、报警服务模块 (34)5、电子地图服务模块 (36)6、电视墙服务模块 (37)7、配置客户端模块 (37)8、监控客户端模块 (41)9、电视墙客户端模块 (46)10、IE客户端模块 (47)第一章、系统建设背景1、建设背景概述随着社会形势、治安状况、防范技术的发展，安全保卫工作的内涵和外延也在不断变化。
为适应形势的发展，金融安保部门应该结合管理制度和技术手段，不断提高应急防范能力，改善管理模式，逐步实现保卫工作从人力防范型向安全管理型的转变，从而建立银行安全保卫工作的长效发展机制。
目前德阳银行所辖各网点都分别建立了相应的安全防范系统并发挥着重要作用。
但由于受到当时技术水平和网络环境等客观因素限制，系统在防范、管理、网络等方面，还没有进行科学合理的整合，造成了防范和管理水平的不一致。
要改变目前这种状况，就需要以安全保卫工作制度为基础，以公安部内部联网为依托，组建德阳银行所辖各网点的监控联网系统，并逐步规范安全防范系统的应急管理策略，提高对安全事件的处置能力；加强安全技术防范系统与保卫业务管理工作的结合，对保卫业务实行流程化管理，实现远程非现场安全检查，进一步提高安保部门的整体安全管理水平。
同时针对目前安全技术防范系统设备种类繁多、技术性能差异较大的问题，构建以标准化硬件和防范管理软件为基础的安防联网系统平台规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环通功能与视频分配器
1分2的视频分配器，是把一路视频输入信号分成各自独立的2路视频信号输出的设备，每路输出都可以接一个75欧姆负载；一路连接或不连接负载，对另一路或对输入信号都没有影响；对输入信号来说视频分配器输入端只有一个标准的、固定的75欧姆匹配电阻，2路输出接或不连接负载对输入匹配，没有影响；
“同轴三通”或设备的环通，虽然也是一路视频输入，2路视频输出，但与分配器有本质区别。
“三通”（环通）的2路输出和输入是三端口直接并联关系，相互不独立。
如果2路输出各接一个75欧姆负载，对输入信号来说，就是75//75欧姆并联，是37.5欧姆，严重不匹配，信号幅度很小，产生反射重影；例如一路摄像机信号用三通接两路输出，一路给矩阵，另一路给DVR,因为这两个设备每一路输入，都有一个标准的75欧姆负载，这就是匹配错误。
三通（环通）连接两个设备的正确使用：还是上面的例子，可以先在矩阵的一路输入端按装一个三通，第二个口接输入，第三个口接电缆输出，送给DVR的一路输入，为了实现匹配，应该把矩阵这一路的输入阻抗，设置为“高阻”， DVR的输入仍是75欧姆匹配，对输入信号来说负载是“高阻”和75欧姆并联，还是75欧姆匹配。
对于没有软件设置输入阻抗的设备，可以采取打开机器，在线路板上把这一路的75欧姆匹配电阻断开，也就形成了“高阻”状态了。
问题还没完，这里面有一个“末端匹配原则”：即只能在传输线路的最末端接75欧姆匹配。
如上边例子中，不能是把末端DVR的输入设为高阻，前面矩阵接75欧姆。
因为这时对矩阵来说到DVR那段电缆，就会产生“开路长线”效应，破坏了宽带匹配特性，产生严重的频率失真。
所以上面例子中如果DVR设置高阻方便，就可以先输入到DVR,在DVR 输入端安装三通，最后用电缆输出给末端的矩阵，矩阵输入端有75欧姆匹配。
工程中，“末端匹配原则”可以灵活掌握应用。
“三通” 的正确使用，有时可以省掉视频分配器的投入。
现在有的设备（如某种监视器）的环通，不是三通结构，实际是有源视频输出，有隔离功能，这一路输出接不接负载，对原信号没有影响（独立输出）。
但是不足的是这路环通有源输出不够规范：开路视频电压不是2Vp-p;还带有直流电平输出。
应用时须仔细。
