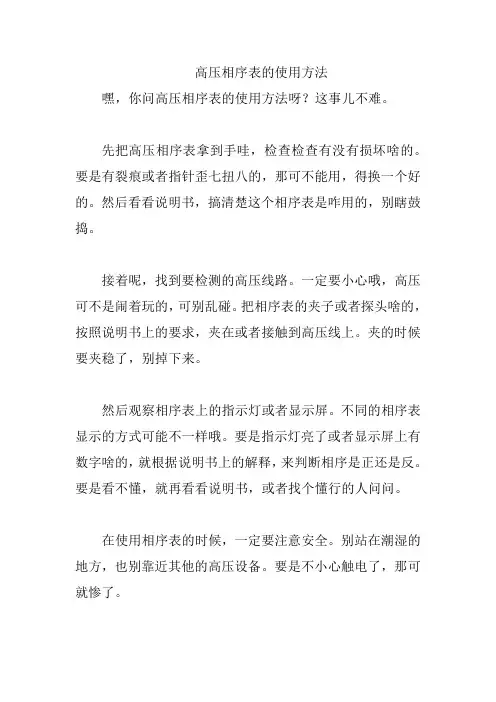

高压相序表的使用方法
高压相序表的使用方法
嘿，你问高压相序表的使用方法呀？这事儿不难。
先把高压相序表拿到手哇，检查检查有没有损坏啥的。
要是有裂痕或者指针歪七扭八的，那可不能用，得换一个好的。
然后看看说明书，搞清楚这个相序表是咋用的，别瞎鼓捣。
接着呢，找到要检测的高压线路。
一定要小心哦，高压可不是闹着玩的，可别乱碰。
把相序表的夹子或者探头啥的，按照说明书上的要求，夹在或者接触到高压线上。
夹的时候要夹稳了，别掉下来。
然后观察相序表上的指示灯或者显示屏。
不同的相序表显示的方式可能不一样哦。
要是指示灯亮了或者显示屏上有数字啥的，就根据说明书上的解释，来判断相序是正还是反。
要是看不懂，就再看看说明书，或者找个懂行的人问问。
在使用相序表的时候，一定要注意安全。
别站在潮湿的地方，也别靠近其他的高压设备。
要是不小心触电了，那可就惨了。
我跟你讲个事儿哈。
有一次我们在工厂里检修设备，需要检测高压相序。
我们找来了一个高压相序表，按照上面的方法操作。
一开始大家都有点紧张，毕竟是高压嘛。
但是我们仔细看了说明书，小心地夹好探头，观察相序表的显示。
最后确定了相序是正确的，我们才放心地继续检修。
从那以后，大家对高压相序表的使用就更熟练了。
所以啊，高压相序表使用起来其实不复杂，只要小心谨慎，按照正确的方法来，就能帮我们确定高压相序，确保设备的正常运行。
加油吧！。
相序表的使用
D
X 危險電壓。
P
T 裝置有雙重或強化絕緣保護
CAT III
接地
AC 或 DC
符合歐盟（EU）指導規範。
過電壓測量第三類 （OVERVOLTAGE CATEGORY III） （裝置設備）符合 IEC1010-1 污染 保護等級 2，是指裝置所提供的脈衝 耐受電壓保護措施等級。過電壓測 量第三類（OVERVOLTAGE CATEGORY III）裝置是指固定裝置 設備（例如﹕電錶與主要的過電流 防護裝置）中的裝置。
注意若要避免對9040造成損壞清理之前請先從9040phaserotationindicatorxw警告為了避免損壞探針或是造成嚴重的肢體傷害請總是使用規格一節中所述的電90409040uk使用手冊10防爆型式ip40尺寸12427公釐mm49重量200公克g044磅lbs500毫安ma1000伏特v50千安培ka63安全規格電氣安全符合iec61010en61010iec615577en615577安全標準操作電壓最大值ume690伏特v安全防爆等級第三類600伏特v接地690伏特交流電vac400赫茲hz電流感應
ii
9040/9040UK
簡介
Fluke 9040 相位轉向指示器（Phase Rotation Indicator）（以下簡稱為「9040」）是一種手 持式儀器，專門用來偵測三相位系統的旋轉磁場。
與 Fluke 聯絡
請致電以下任何電話號碼與 Fluke 聯絡﹕ 美國：1-888-44-FLUKE (1-888-443-5853) 加拿大：1-800-36-FLUKE (1-800-363-5853) 歐洲：+31 402-675-200 日本：+81-3-3434-0181 新加坡：+65-738-5655 其它地區： +1-425-446-5500 美國服務處：1-888-99-FLUKE (1-888-993-5853)

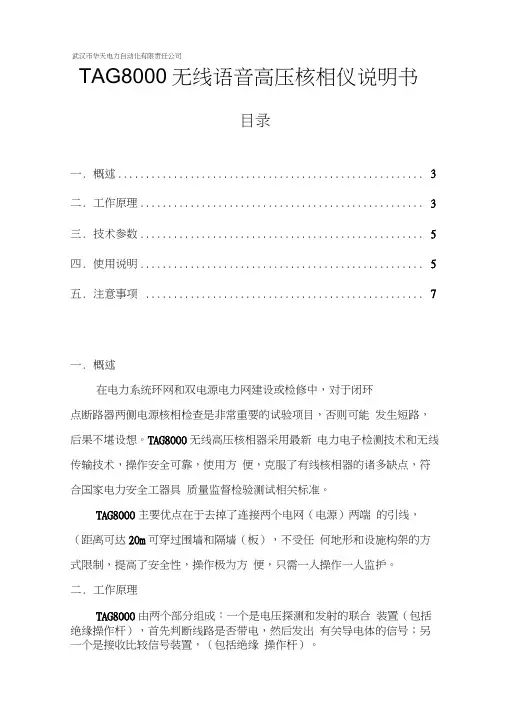

(完整word版)TAG-8000无线高压核相器说明书(20210420041559)
武汉市华天电力自动化有限责任公司TAG8000无线语音高压核相仪说明书目录一.概述 (3)二.工作原理 (3)三.技术参数 (5)四.使用说明 (5)五.注意事项 (7)一.概述在电力系统环网和双电源电力网建设或检修中，对于闭环点断路器两侧电源核相检查是非常重要的试验项目，否则可能发生短路，后果不堪设想。
TAG8000无线高压核相器采用最新电力电子检测技术和无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。
TAG8000主要优点在于去掉了连接两个电网（电源）两端的引线，（距离可达20m可穿过围墙和隔墙（板），不受任何地形和设施构架的方式限制，提高了安全性，操作极为方便，只需一人操作一人监护。
二.工作原理TAG8000由两个部分组成：一个是电压探测和发射的联合装置（包括绝缘操作杆），首先判断线路是否带电，然后发出有关导电体的信号；另一个是接收比较信号装置，（包括绝缘操作杆）。
原理示意图如图1所示。
死样i采样图1 TAG8000无线高压核相器原理示意图由图1可以看出，该仪器工作时通过无线发送模块将数字信号发送至接收端，从而降低了干扰，减小了误差，使仪器工作性能大幅度提高。
TAG8000在使用中，先将接收装置操作于被测电网导电体，然后将接收装置操作于被测另一电网导电体，如果被测的两个电网的相位相同，语言重复提示：“相位相同”，如果被测的两个电网的相位不同，语言重复提示：“注意，相位不同”。
TAG8OO0色缘操作管（材料）选用兵工企业生产的三球牌防潮绝缘管，符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点，该材质特性见表一和表二。
表一：绝缘操作管材料机械电气特性参数表二：绝缘操作管耐压试验参数TAG8000产品符合国家GB13398-92、GB311.1 -311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相仪通用技术条件DL/T971 -2005》要求。

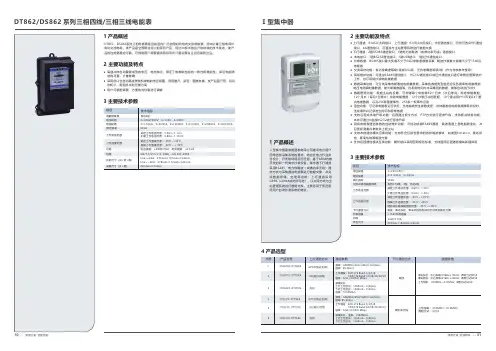

正泰仪表 DT862 DS862 系列三相四线 三相三线电能表 数据表
>> 精准计量 智慧物联30 >> 精准计量 智慧物联 31DT862/DS862 系列三相四线/三相三线电能表2 主要功能及特点1 产品概述DT862、DS862系列三相电能表是目前国内广泛使用的机电式交流电能表。
用来计量三相电网中有功交流电能。
该产品是全国联合设计的系列产品，经过20多年的生产和持续的技术改进，使产品的性能更稳定可靠。
可根据用户需要提供具有双向计量或具有止逆功能的立品。
3 主要技术参数● 高速冲床自动叠铆成型的电压、电流铁芯，保证了电表磁性能的一致性和稳定性。
保证电能表 结构可靠，计量准确● 采用进口全自动高速绕线机绕制的电压线圈，排线整齐，紧密，圈数准确，使产品温升低，有功 功耗小，耐受脉冲耐压能力高● 用户可根据需要，方便的对仪表进行调教Ⅰ型集中器2 主要功能及特点3 主要技术参数● 上行通道：R J45以太网接口、上行通道：RJ45以太网接口、光纤通信接口、同时可选GPRS 通信 接口、4G 通信接口。
可直接与主站管理系统进行数据交换● 下行通道：2路R S485通信接口、1路电力线载波（或微功率无线）通信接口● 本地接口：1路R S232通信接口、1路U SB 接口、1路红外通信接口● 抄表容量：R S485接口最大负载不少于64只电能表数据采集，载波抄表最大容量不少于1500只 电能表● 交流采样功能：有功准确度等级1级或0.5s 级，无功准确度等级2级（作为考核参考使用）● 现场维护功能：可通过R S485通信接口、R S232通信接口或红外通信接口进行参数设置等维护 工作，也可现场抄读电能量数据● 数据采集功能：可分类采集电能表的电能量数据，采集的数据类型包括总及各费率电能量数据、 电压电流瞬时量数据、最大需量数据等。
在规定时间内未采集到的数据，能够自动进行补抄● 数据管理功能：根据主站的设置，可存储每个电能表62个日末（次日零点）冻结电能数据， 12个月末（每月1日零点）冻结电能数据，12个抄表日冻结数据、10个重点用户10天的24个整 点电能数据，以及256条重要事件、256条一般事件记录● 监控功能：可记录电能表运行状况，当电能表发生参数变更、时钟超差或电能表故障等状况时，生成事件并记录发生时间和异常数据● 支持远程或本地升级功能：远程通过报文方式、F TP 方式进行程序升级，支持断点续传功能； 本地可通过U 盘或R S232进行程序升级● 具有电能表通信参数的自动维护功能：可自动侦测RS485通道、载波通道上各电能表变化，并 且更新测量点参数并上报主站● 支持本地通信模块互换功能：支持符合互换性要求的各种载波模块，如美国E chelon 、青岛鼎 信、青岛东软等载波方案● 支持远程通信模块互换功能：硬件接口采用国网规范标准，支持国网远程通信模块即插即用4 产品选型。
北斗银河-BDM100系列-使用操作手册
BDM100系列使用操作指南书写者：安朝日版权归本人所有目录1. 产品型号-----------------------------------------------------------------------------------------第1页2. 产品型号说明------------------------------------------------------------------------------------第1页3. 电流互感器选型---------------------------------------------------------------------------------第1页4. 产品功能对照表---------------------------------------------------------------------------------第2页5. 产品建议开孔尺寸------------------------------------------------------------------------------第2页6. 产品功能详细说明及参考定值设定---------------------------------------------------------第3页6.1起动时间过长保护------------------------------------------------第3页6.2断相保护--------------------------------------------------------第3页6.3堵转保护--------------------------------------------------------第3页6.4防爆电机EExe热过载保护（t E时间保护）---------------------------第4页6.5 零序过流保护----------------------------------------------------------------------------第4页6.6 三相电流不平衡保护---------------------------------------------------------------------第5页6.7 热过载-------------------------------------------------------------------------------------第5页6.8自动重起动----------------------------------------------------------------------------------第6页6.9 欠电流保护---------------------------------------------------------------------------------第7页6.10工艺联锁跳闸-----------------------------------------------------------------------------第8页6.11工艺联锁合闸-------------------------------------------------------------------------- --第8页6.12低电压保护--------------------------------------------------------------------------------第8页6.13过电压保护--------------------------------------------------------------------------------第9页6.14欠电流保护--------------------------------------------------------------------------------第9页7.电流输入方式---------------------------------------------------------------------------------第10页8. 外置互感器尺寸----------------------------------------------------------------------------第11页9. 使用操作-------------------------------------------------------------------------------------第12页10. 装置接线端子示意图及其端子定义描述-------------------------------第14页11. LED数码管显示故障代码以及定值代码--------------------------------第22页12. 现场故障案例分析与解决-------------------------------------------第24页13. 4-20mA说明文件---------------------------------------------------第28页14.BDM100-M+工艺连锁分合闸调试方法-----------------------------------第28页15.自动重起动说明----------------------------------------------------第28页1.产品型号BDM100系列共分为：BDM100-B、BDM100-S、BDM100-C、BDM100-C+、BDM100-M、BDM100-M+、BDM100-L共计7种型号。
高压相序牌
高压相序牌
高压相序牌是一种用于标识高压电力系统中各相电缆顺序的标识牌。
它可以提醒工作人员和公众注意高压电缆的接线顺序，防止因接线错误导致的电力事故。
高压相序牌通常具有以下特点：
1. 材质：高压相序牌通常采用耐高压、耐腐蚀、耐磨损的材质制成，如陶瓷、玻璃或塑料等。
2. 标识内容：高压相序牌上通常会标注各相的顺序标识，以及相应的电压等级、电缆型号等信息。
牌子上可能还会附有警示标志，以提醒人们注意高压危险。
3. 安装位置：高压相序牌通常安装在高压电缆线路上，便于工作人员查看和操作。
安装位置通常选择在电缆终端、接线盒附近，以及重要分支路口等地方。
4. 反光性能：为了提高高压相序牌的可见性，部分牌子会采用反光材料制作，使其在光线较暗的环境下也能清晰可见。
5. 编号：高压相序牌上通常会标注编号，以便于管理人员进行设备查询和维护。
6. 价格：高压相序牌的价格因品牌、材质、尺寸等因素而有所不同。
在淘宝等购物平台上，可以找到各种款式的高压相序牌，价格大致在2元左右。
总之，高压相序牌是一种重要的高压电力系统标识设备，它可以帮助工作人员正确接线，降低事故风险，确保电力系统的安全稳定运行。
在选购高压相序牌时，应注意选择合格的产品，确保其材质、标识内容等信息符合实际需求。
全智能无线高低压核相仪 使用方法
全智能无线高低压核相仪使用方法全智能无线高低压核相仪基本操作如下:接收器和探测器都是按POWER键开关机。
探测器开机后LED指示灯亮，进入测试模式。
若开机后LED慢闪，探测器电池电量不足，需要充电，充电时LED快闪。
开机15分钟后LED持续慢闪，提示探测器将自动关机，此时按POWER键探测器能继续工作。
接收器开机后，LCD显示，按上下箭头键可以调节LCD背光亮度。
接收器开机15分钟后LCD闪烁，提示接收器将自动关机，此时按POWER键接收器能继续工作。
按HOLD键锁定并存储数据，锁定数据时HOLD符号指示，仪表可以存储9999组数据。
按箭头键键移动光标或查阅数据，左右箭头键选择步进值+1、-1、+10、-10、+100，-100，按ENTER键确认查阅所存数据。
按ESC键退出当前目录返回测量界面。
进入数据删除模式，选择“是”按ENTER键确认删除存储的所有数据，数据删除后将不能恢复，请谨慎操作。
核相距离模式设置：长按探测器POWER键3秒进入核相距离模式设置，短按探测器POWER键可切换长距离模式和短距离模式，长距离约1600米，短距离约150米，长距离模式LED持续快闪，短距离模式LED持续慢闪，长按探测器POWER键3秒退出设置模式。
全智能无线高低压核相仪测试:接触核相：当裸导线电压低于35kV时，或110kV以下具有安全绝缘外皮的导线，可以将探测器探针或探钩接触导线核相。
极低电压时，例如低于60V，必须接触核相。
核相时，探测器自动调节电场感应强度，根据电场强弱自动增强和减弱信号放大倍数，便于线路密集的场所核相。
非接触核相：当裸导线电压高于35kV时，探测器逐渐靠近导线(不用接触导线)，探测器感应到电场时发出“嘟--嘟--嘟”蜂鸣声，即可完成核相。
自校验核相：去现场核相前可先在实验室或办公室做自校验，以确认仪表能正常工作。
先将自校线插头插入220V电源插座，再将自校线的两个夹子分别接触XY探测器的探针或探钩，在同一条火线上自校验核相，主机指示为同相，若无信号，可能自校线插头插反，拔出重插即可。
数显相位表
或者任选一点，按先串后并的方式接线
1、把电源通电调至0 2、按照先串后并的方式 ①从电源一端开始，接电流表一端，电流表另一端接相位表的电流线圈I*孔，相 位表的电流线圈另一孔接至N网络的“ 1 ”端，N网络的“ 1` ”端接至电源另一端。 ②将相位表的电压线圈的U*孔接至N网络的“ 2 ”端，将相位表的电压线圈的另 一孔接至N网络的“ 2` ”端。 ③将电压表并在被测电压两端， N网络的“ 2 ” 端和“ 2` ”端，或者相位表的电 压线圈的两端。
U*
ቤተ መጻሕፍቲ ባይዱ
I*
I
+U _
测量电路图一定要直观易看
千万不要为了就电压线圈的位置，象下图 所示那样画
相位表的位置安放上，要优先考虑电流线 圈，电压线圈的两条线可以比较随意。
I
+
U
U*
I*
_
给定测量相位角的测量电路图，如何连接实物
1、把电源通电调至0 2、按照先串后并的方式 ①将相位表的电流线圈与电流表串联，再串入被测电流支路，接线 时应注意电流从相位表电流线圈的I*孔流入； ②将电源接入电路中相应位置； ③将相位表的电压线圈并在被测电压两端，再与电压表并联，接线 时应注意相位表电压线圈的U*孔接在被测电压的高端。
相位表内部有两个线圈： 电压线圈和电流线圈
先明确待测量相位关系 的电压U和电流I，然后将相 位表的电流线圈串入电路中， 使得待测的I流经电流线圈； 电压线圈并入电路中，使得 待测的U加在电压线圈两端。
相位表上带*号端为高 端，接线时按照待测电压电 流的参考方向接入电路。
读出的电压和电流之间 的相位角是以电流为参考的， 即为电压超前电流的角度
数显相位表电路符号与实物的对应
DataMan
DataMan®8700快速参考指南2021九月24预防措施为降低人员受伤和设备受损风险，当安装Cognex产品时必须遵循以下预防措施：l本产品专为自动化制造或类似应用中的工业用途而设。
l系统组装商须对包含本产品的任何系统的安全负责。
l本产品不包含用户可维修的部件。
请勿对产品组件进行电气或机械改造。
未经授权的改造可能会使您的保修失效。
l布置电缆和接线时应避开高电流线路和高电压电源，以降低因高压、线路噪讯、静电放电(ESD)、电源涌流、或其他供电异常问题所造成的受损或故障风险。
l未经负责合规性一方的明确批准，擅自更改或修改可能使用户操作设备的权限失效。
l确保折弯半径在距接口至少六英寸处才开始。
如果维修圈或折弯半径比电缆直径紧10倍，会降低电缆屏蔽效果或损坏电缆。
l应遵照本手册中的说明使用该设备。
l所有规格仅供参考，如有更改，恕不另行通知。
符号下面的符号表示安全预防措施和补充信息：DataMan8700 LED瞄准器触发器(按住读码)电缆插入点(有线读码器) 360°灯环指示器挂绳钩OLED显示器DataMan8700 OLED输入和配置按钮漫射光偏振光直射光充电针(无线读码器)电池插口(无线读码器)编号DataMan8700DQLED瞄准器触发器(按住读码)电缆插入点360°灯环指示器挂绳钩OLED显示器OLED输入和配置按钮漫射光OLED显示是您可以与DataMan8700进行通信的用户界面。
屏幕或图标描述主屏幕启动完成后显示的第一个屏幕。
主屏幕包含关于读码器名称、蓝牙连接状态的信息。
1管理员屏幕进入管理员屏幕上的菜单，即可设置密限。
系统屏幕进入系统菜单，即可配置设置返回箭头在菜单中返回上一级操作按钮显示铅笔复选标记或切换图标，以选择设置。
向左箭头移动至上一个屏幕。
向右箭头移动至下一个屏幕1蓝牙连接和读码器电池状态仅会在无线读码器上显示。
DMB8700-BT基站1基站状态指示灯读码器连接点：2为读码器和基站提供配对：非无线通信充电3电缆插头1xx可能是美国、欧洲、英国或日本。
北京川江智能数显表用户使用说明书
川江电力智能型数显表使用说明书北 京 川 江 电 力 设 备 有 限 公 司一、概述CJ数显表系列包括普通型和智能型两大类，普通数显表主要以测量显示单相或三相电压、电流、频率、功率、功率因数等常用电力参数为主，也可以作直流电压电流信号测量用；智能型则是在普通型基础上增加RS-485接口及模拟量变送输出功能。
CJ系列数显表作为数显电测仪表的新一代产品，具有以下的特点：1）、显示倍率通过面板上按钮操作，随时可以任意设置，使用非常方便灵活；2）、适用范围广、组合功能强，可以测量常用参数的任意组合；3）、采用16位高精度AD进行数字采样；真有效值测量电压电流，精度等级高；产品命名意义：辅助代号：K 带开关量显示说明：1 单相显示 4 三相显示X 普通数显表 K 智能数显表外形尺寸：1：160×80 2：120×120功能代号：U-电压 I-电流U3-三相电压I3-三相电流 UI-电压电流组合U2-二路电压 UI3-三相电压电流组合PQ-三相功率 H-功率因数公司代号二、通用指标指标精度等级 0.2级、0.5级；频率±0.2Hz显示四位一体LED 显示；显示数据更新时间：约1 秒标称输入电流AC:1A、5A；DC4-20mA；或根据客户要求定制； 电压AC:100V、220V、380V、660V；DC75mV过量程持续：1.2 倍，瞬时：电流10 倍/5秒，电压2 倍/10 秒输入频率40Hz~65Hz辅助电源 AC（DC）85~265V电源功耗<3VA隔离耐压电源与输入为AC2kV/1min绝缘电阻≥100MΩ温度工作：－15～+60℃ 存储 －30～+70℃湿度93%RH，不结露，无腐蚀性气体场所环境海拔≤2000m三、产品规格外形型号面框尺寸屏装配合尺寸开孔尺寸安装总长备注D型 48×48 44.5×44.5 44.5×44.5 76A型 72×72 66×66 67×67 713型 83×83 75×75 76×76 719型 96×96 90×90 91×91 712型 120×120 110×110 111×111 711型 160×80 150×75 151×71 71四、外型尺寸及接线方式D型A型3型9型2型注：1、标有“*”的为电流进线端；2、频率表接线请参考单相电压表；2、组合表接线图参考功率表。
户内高压带电显示装置型号列表
户内高压带电显示装置型号列表高压带电显示器.xls1.AB-DXN8B户内高压带电显示装置2.AB-DXN8B-Q户内高压带电显示装置3.AB-DXN8B-Q16户内高压带电显示装置4.AB-DXN-Q户内高压带电显示装置5.AB-DXN-T户内高压带电显示装置6.CQ-1，CQ-2户内高压带电显示装置7.CQ-1-10户内高压带电显示装置8.DGX-HD户内高压带电显示装置9.DGXN-HD户内高压带电显示装置10.DXN户内高压带电显示装置11.DXN（GSN10）户内高压带电显示装置12.DXN-10户内高压带电显示装置13.DXN-10T(Q)户内高压带电显示装置14.DXN-12户内高压带电显示装置15.DXN1-Q户内高压带电显示装置16.DXN1-T户内高压带电显示装置17.DXN2-Q户内高压带电显示装置18.DXN2-T户内高压带电显示装置19.DXN3户内高压带电显示装置20.DXN3-I户内高压带电显示装置21.DXN3-II户内高压带电显示装置22.DXN3-III户内高压带电显示装置23.DXN3-IV户内高压带电显示装置24.DXN4-Q户内高压带电显示装置25.DXN4-T户内高压带电显示装置26.DXN6户内高压带电显示装置27.DXN6 DXN-II-III户内高压带电显示装置28.DXN6-Q ZS1-Q户内高压带电显示装置29.DXN6-Q ZS1-T户内高压带电显示装置30.DXN6-Q ZS3-Q户内高压带电显示装置31.DXN6-Q ZS6-T户内高压带电显示装置32.DXN6-T户内高压带电显示装置33.DXN6-T ZS2-T户内高压带电显示装置34.DXN6-T ZS3-T户内高压带电显示装置35.DXN6-T ZS4-TH户内高压带电显示装置36.DXN6-T ZS5-TH户内高压带电显示装置37.DXN6-T ZS6-T户内高压带电显示装置38.DXN6-T ZS7-TH户内高压带电显示装置39.DXN8B-Q户内高压带电显示装置40.DXN8B-Q12户内高压带电显示装置41.DXN8B-Q1C3户内高压带电显示装置42.DXN8B-T5（S）户内高压带电显示装置43.DXN8B-T6（S）户内高压带电显示装置44.DXN-8D户内高压带电显示装置45.DXN8D-T\Q户内高压带电显示装置46.DXNA1户内高压带电显示装置47.DXNB-Q户内高压带电显示装置48.DXNB-T户内高压带电显示装置49.DXN-I户内高压带电显示装置50.DXN-II户内高压带电显示装置51.DXN-III户内高压带电显示装置52.DXN-IV户内高压带电显示装置53.DXNL-T/Q户内高压带电显示装置54.DXN-Q户内高压带电显示装置55.DXN-QIII户内高压带电显示装置56.DXN-T户内高压带电显示装置57.DXN-T(Q) 户内高压带电显示装置58.DXN-T\Q户内高压带电显示装置59.DXN-TII户内高压带电显示装置60.DXN-TIII户内高压带电显示装置61.DXN-T-I 户内高压带电显示装置62.DXN-V户内高压带电显示装置63.DXN闭锁装置64.DXW户内高压带电显示装置65.DXW闭锁装置66.GDYX-RX户内高压带电显示装置67.GGST/Q户内高压带电显示装置68.GL-3户内高压带电显示装置69.GSN2户内高压带电显示装置70.GSN2C户内高压带电显示装置71.GSN2E户内高压带电显示装置72.GSN3户内高压带电显示装置73.GSNT(Q)-HD户内高压带电显示装置74.GSN-T/Q户内高压带电显示装置75.GSW（N）2户内高压带电显示装置76.GSW(N)4户内高压带电显示装置77.GSW1户内高压带电显示装置78.GSW1C户内高压带电显示装置79.GSWY户内高压带电显示装置80.JW-GSN-Q户内高压带电显示装置81.L-6户内高压带电显示装置82.VI30-N户内高压带电显示装置83.新III型（Q，T型）户内高压带电显示装置84.新II型显示器户内高压带电显示装置。
相序表的运用阐明
相序表的运用阐明
相序表的运用阐明
运用阐明：
将三根丈量线夹别离接三相电源，按一下丈量键(切勿按住不放)，开端丈量，外表有如下三种状况。
1.正相序状况：正相序指示灯(绿灯)每秒闪亮一次(慢闪)，逆相序指示灯(红灯)暂停，蜂鸣器不响；
2.逆相序状况：逆相序指示灯(红灯)每秒闪亮两次(快闪)，正相序指示灯(绿灯)暂停，蜂鸣器报报警；
3.缺相状况：底细序表三盏缺相指示灯的色彩与相序表丈量线夹的色彩逐个对应。
当某盏缺相指示灯暂停并且蜂鸣器嘟、嘟作响时，为对应相电压缺相。
丈量完毕后，取下丈量线夹即可。
1。
数显表说明书(1).
GCS型光栅数显系统（英文米字管提示）使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用深圳市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少的装置。
本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工8 个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。
应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。
最适合刚使用操作的新手，对于熟练得操作者更是得心应手。
要想了解有关的细节请详细阅读使用说明书。
安全注意事项：打开产品包装，取出箱内数显表与电子尺相接，然后插上电源检查显示是否正常。
①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。
②本装置使用110V～220V，50Hz～60Hz的交流电源，电源插头是带有接地脚的三芯电源插头。
三芯电源插座地线一定要接地牢靠。
③用户不可以自行打开机壳修理，表内有很高压电源以免造成人员伤害。
④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。
⑤平时不用时请关闭电源，可延长本产品使用时间。
⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表内电源，给用户带来不必要的损失。
日常维护：①每天下班时，清洁时请关闭电源。
②用干布或毛刷擦拭数显表或电子尺防护外壳。
③不能用甲苯或乙醇清洗外壳。
④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。
承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或内部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。
面板按键说明GCS-900目录功能项目 (7)清零 (8)输入坐标 (8)公/英制显示 (8)ABS/INC坐标 (9)自动分中 (10)RI（寻找师傅零位） (11)半径/直径 (11)计算器 (11)SDM300组记忆 (12)圆周分孔 (18)椭圆分孔 (21)斜线分孔 (25)圆弧加工 (27)平滑圆弧加工 (35)斜面加工 (39)基本参数 (42)高级用户 (43)光栅线位移传感器 (45)光栅线位移动传感器行程和安装尺寸 (48)安装示图 (49)故障分析与处理 (50)GCS-英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。
相序表工作原理
相序表工作原理相序表是一种用于记录和排序数据的工具，它可以帮助我们更好地理解和分析数据。
在相序表中，数据通常以行和列的形式呈现，每一行代表一个数据记录，每一列代表一个数据字段。
相序表的工作原理主要包括数据输入、数据处理和数据输出三个方面。
首先，数据输入是相序表工作的第一步。
用户可以通过手动输入、复制粘贴或导入文件的方式将数据输入到相序表中。
在数据输入的过程中，用户需要注意数据的准确性和完整性，确保输入的数据符合相序表的格式要求。
只有正确的数据输入，才能为后续的数据处理和分析奠定基础。
其次，数据处理是相序表工作的核心环节。
在数据输入完成之后，用户可以利用相序表提供的各种功能和工具对数据进行处理和分析。
比如，用户可以对数据进行排序、筛选、计算、统计等操作，从而得出所需的结果。
数据处理的过程中，用户需要根据实际需求选择合适的方法和工具，确保数据处理的准确性和有效性。
最后，数据输出是相序表工作的最终目的。
经过数据处理之后，用户可以将处理结果输出到新的相序表中，也可以将结果导出到其他应用程序中进行进一步的分析和应用。
数据输出的过程中，用户需要选择合适的输出格式和方式，确保输出的数据能够被准确地读取和使用。
总的来说，相序表通过数据输入、数据处理和数据输出三个步骤，实现了对数据的记录、排序和分析。
它为用户提供了一个方便、高效的数据管理工具，帮助用户更好地理解和利用数据。
相序表的工作原理并不复杂，只要用户掌握了基本操作方法，就能够轻松地应用相序表进行数据处理和分析。
希望本文对相序表的工作原理有所帮助，让用户更加深入地了解和使用相序表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉华能联创电气有限公司
TAG-8700
无线高压相序表
使用说明书
武汉华能联创电气有限公司
目录
一、产品简介 (3)
二、工作原理 (3)
三、安全事项 (3)
四、技术特性 (4)
五、仪器简介 (5)
六、相序检测 (8)
七、核相 (9)
八、特殊电压测相序或核相 (9)
九、各电压等级操作说明 (10)
十、结果分析 (11)
十一、仪器检查 (12)
十二、维护保养 (13)
十三、出厂配置清单 (14)
十四、售后服务 (14)
附录A (15)
一、产品简介
TAG-8700无线高压相序表（以下简称“仪器”）用于测定三相线相序、ABC之间相位差，也可以用于核相操作。
仪器适合6KV～220KV 输电线路带电作业，同时具有高压验电功能。
仪器采用无线传输技术，操作安全可靠，使用方便。
使直接测量高压线路相序成为可能。
符合国家电力安全工器具质量监督检验测试相关标准。
二、工作原理
仪器由X发射器、Y发射器、Z发射器和接收主机组成。
三个发射器将各自线路的相位、频率信号发回给接收主机。
由接收主机计算三条线路之间的相位差，判断相序。
三、安全事项
1、现场测试时，应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为≤ 220kV。
如测量线路电
压高于220KV时，请使用长度大于3米的绝缘杆。
3、操作时手持位置不要超过绝缘杆手柄位置。
四、技术特性
1、相位差准确度：误差≤10°。
2、频率准确度：±0.1HZ。
3、本产品所测电压等级为6KV-220KV。
4、发射器和接收主机的传输距离大于130米。
5、相序结果判断：A->B->C两两相差120°为顺序；非顺序为逆序。
6、核相结果判断：相位差≥30°为异相，相位差<30°为同相。
7、真人语音提示测量结果。
8、主机显示电池电量，半小时无操作自动关机。
9、三个发射器和接收器均内置可充电锂电池。
10、高压测量时泄漏电流<10uA。
11、发射器工作功耗<0.1W，接收主机工作功耗<0.4W。
12、工作环境：-35℃--- +45℃湿度≤95%RH。
13、储存环境：-40℃--- +55℃湿度≤90%RH。
14、整机重量：约6.5KG。
15、仪器包装尺寸：长71cm*宽35cmm*高11cm。
五、仪器简介
(1)仪器外观简介
(2)仪器操作简介
接收主机 配件盒 充电器
(3)仪器检查方法：
方法1：使用配置的发射器市电专用测试线参照图（1）连接，插头
接220V 市电。
如果发射器蜂鸣，两指示灯交替闪烁，接收
主机显示对应的频率信息，则发射器和主机均正常。
（图1）
方法2：将发射器挂接到相应电压等级的带电线路上检验（如图2）。
或者使用高压试验设备，模拟高压线路对仪器进行检验（如
图3）。
如果发射器蜂鸣，两指示灯交替闪烁，接收主机显
示对应的频率信息，则发射器和主机均正常。
图（2）图（3）
补充：1)发射器直接接触高压时，发射器的启动电压约为4KV。
2)使用市电专用测试线时，发射器的启动电压约为5V。
六、相序检测
将X、Y、Z发射器分别挂接到三条带电线路上，观看接收主机的测量结果。
X->Y为120°且Y->A为120°且Z->X为120°，则XYZ对应的三条线路为顺序，语音播报“顺序”，顺序指示灯亮。
测量结果非顺序则为逆序，语音播报“逆序”，逆序指示灯亮。
操作示意图（图4）如下：
（图4）
七、核相
（1）高压核相
将X、Y发射器分别挂接到两带电线路上，观看接收主机的测量结果（依照国家电网核相A级标准）。
大于30度时为异相，“异相”指示灯亮，同时语音提示“异相”；小于30度为同相，“同相”指示灯亮，同时语音提示“同相”。
操作示意图（图5）如下：
八、特殊电压测相序或核相
1、如果测试电压为220V/380V,请使用市电专用测试线（测试线内部有电阻,非直通导线）与发射器连接，再进行测量。
测量方法见图1。
2、1KV～10KV的线路，如果因外绝缘层较厚而发射器不能自启动。
可以旋开发射器的上盖，打开发射器开关，再进行测量。
测量完毕后
记得关闭发射器开关。
3、开关柜感应取电点(带电显示器)测量，线路连接方法如下图（图5）。
（图5）
九、各电压等级操作说明
十、结果分析
1、测相序结果分析
2、核相测试结果分析
十一、仪器检查
十二、维护保养
1、长期不使用时请充满电后再存放；
2、本产品不宜存放在潮湿、高温、多尘的环境中；
3、绝缘杆首次使用前应做耐压试验，且每年进行一次耐压试验。
十三、出厂配置清单
注：1）尖头端子为发射器头部弯钩的替换品。
当它比弯钩更适于现场操作时，请用它替换弯钩后再操作。
十四、售后服务
1、仪器自售出之日起一个月内，如有质量问题，免费更换新仪器；
2、仪器一年内凡质量问题由我公司免费维修；
3、仪器使用超过一年，我公司负责长期维修，适当收取材料费；
4、若仪器出现故障，请寄回本公司修理。
不得自行拆开仪表，否则
造成的自损我公司概不负责。
附录A
绝缘杆参数补充说明
绝缘伸缩杆(材料)选用兵工企业生产的防潮绝缘管, 符合IEC/1C78
标准具有防潮、耐高压、抗冲击、抗弯等特点, 该材质特性见下表。
表一绝缘杆机械、电气特性
表二绝缘杆耐压试验参数
产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家
新颁布电力行业标准《带电作业用1kV~110kV便携式核相仪通用技术
条件DL/T971-2005》要求。
更多信息来源可参考：/Product/cp/ghxy/67.html。
