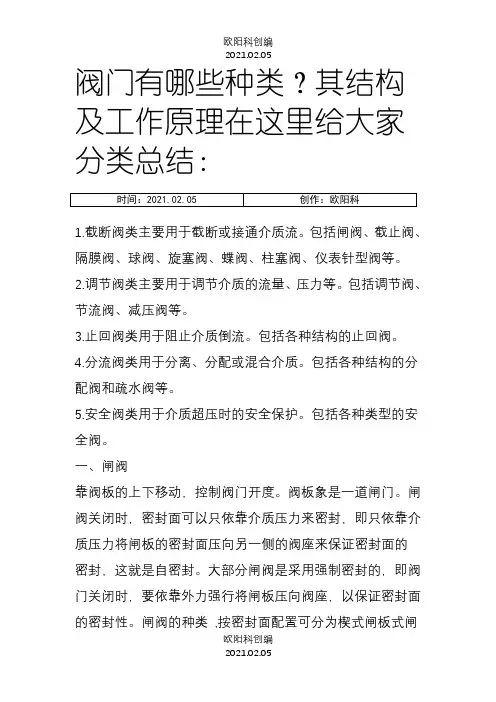

十五种常用阀门结构及工作原理(带示意图)之欧阳科创编
1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
结构较复杂。
二、截止阀靠圆形阀芯上下移动，控制阀门开度。

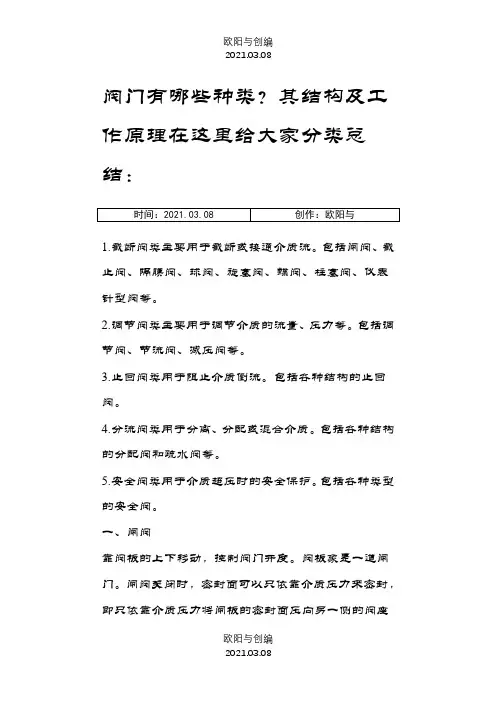

十五种常用阀门结构及工作原理(带示意图)之欧阳与创编
阀门有哪些种类？其结构及工作原理在这里给大家分类总1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE 填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
结构较复杂。
泄压阀图例
泄压阀图例一些台商携带阀门样品来内地寻找生产厂家，面对这些小产品的微薄利益，国有企业不愿做，于是这些台商就找到了当地从事器械维修业务的渔民。
玉环多年渔业机械维护的实践，赋予了渔民们精湛的技艺。
他们经过一番揣摩和加工，做出了与样品品质不相上下的阀门，台商看后非常满意。
于是，玉环县便开始了阀门生产之路。
80年代后期，随着生产制造和工艺技术的逐渐成熟以及加工配套体系的形成，玉环阀门行业进入了快速发展时期，阀门生产企业增至上百家，产品开发出多个品种系列，“宇锚”、“永得胜”、“巨水”等自创品牌打响了玉环阀门在中国市场的知名度。
进入90年代，一批有技术、有资金的人才纷纷办厂，股份制和个体私营企业蓬勃兴起，玉环阀门生产企业也迅速“膨胀”，数量和规模逐渐扩大。
到今天，玉环县已拥有1000多家阀门生产企业，阀门行业年产值达90多亿元，占全国阀门行业总产值的30%，首页>>产品中心>>泄压阀一、产品[泄压阀]的详细资料：产品型号：500X产品名称：泄压阀产品特点：500x泄压／持压阀王要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。
消防泵关闭后还可以减小水锤的冲击。
也用于大型供水系统的水锤消除装置．并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确保系统循环畅通无阻，使阀门能安全可靠地运行。
系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。
二、泄压阀主要外形连接尺寸：D N 20 25 32 40 50 65 80 1012515202530354045L 150 16182020321624129233356495622698787914978H1 463 463463516516525375966537098058559539910301030H 557 557557616162564275808864113511851325138514451445订货须知：一、①泄压阀产品名称与型号②泄压阀口径③泄压阀是否带附件二、若已经由设计单位选定公司的泄压阀型号，请按泄压阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：流量控制阀可调式减压阀遥控浮球阀液压水位控制阀排泥阀紧急关闭阀压差旁通平衡阀水泵控制液动排泥阀隔膜式多功能水泵控制阀缓闭式止回阀200X减压阀电磁遥控球阀定水位器遥控浮球阀液压水位控制阀WM3隔膜式多功能水泵控制阀当前位置：上海工洲阀门有限公司首页 >> 产品展示 >>水利控制阀>>泄压阀>>安全泄压阀产品名称：安全泄压阀产品型号：AX742X产品口径：DN15-500产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品简介：制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
