2018年物理人教版九年级第十七章欧姆定律单元测试题

合集下载

人教版九年级物理第17章《欧姆定律》单元测试题(含答案)

九年级物理第17章《欧姆定律》测试题一、选择题(本题共10小题，每小题4分，共40分)1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B 两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电流增大B．总电压增大C．总电阻增大D．总电压、总电流都不变4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。

该电路中可能出现的故障是( )A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。

小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )A．R1与R2串联B.电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表的示数都变小7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )A.R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω8．甲、乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员再用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地( )A．18 km B．15 km C．12 km D．10 km9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。

人教版九年级物理第十七章欧姆定律测试题含答案

第十七章《欧姆定律》单元测试题一、单选题(共15小题)1.串联电路随着用电器的个数增加，其总电阻( )A．变大B．变小C．不变D．无法判断2.阻值相等的两电阻R串联时总电阻为40 Ω，则它们并联时的等效电阻为( )A． 20 ΩB． 80 ΩC． 10 ΩD． 30 Ω3.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为( )A． 4.5 ΩB． 6 ΩC． 10 ΩD． 20 Ω4.根据欧姆定律，下列说法中正确的是( )A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零5.图中，能正确描述电阻一定时，电流随电压变化的图象是( )A．B．C．D．6.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是( )A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比C．导体中的电流越大，其电压越大D．导体中的电流越小，其电压越小7.一个定值电阻两端电压由 2 V增大到 4 V时，通过该电阻的电流增加了0.1 A，若将该电阻接到10 V电源上，则通过它的电流是( )A． 0.3 AB． 0.4 AC． 0.6 AD． 0.5 A8.如图所示的电路，R1＝4 Ω，R2＝6 Ω，电压表示数为 3 V，则电源电压为( )A． 3 VB． 5 VC． 1 VD． 2 V9.一只 2 Ω的电阻和一只 4 Ω的电阻串联，已知 2 Ω电阻两端的电压是10 V，则下列说法不正确的是( )A．可以用一个 6 Ω的电阻代替这两个电阻的串联B． 4 Ω的电阻两端电压是20 VC．通过 2 Ω电阻的电流是 5 AD．通过 4 Ω电阻的电流是 2.5 A10.如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是( )A．体重显示表是用电压表改装成的B．体重越大，体重显示表的示数越大C．体重测试仪电路由于缺少开关，始终处于通路D．体重测试仪所测体重越大，电路消耗电能越少11.甲、乙两段电阻丝，在相同的电压下，通过两段电阻丝的电流相比较( )A．甲大B．乙大C．相等D．无法确定12.下列电路图中电源电压U保持不变，定值电阻R的阻值已知．在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是( )A．B．C．D．13.下列说法正确的是( )A．当加在导体两端的电压改变时，电压与电流的比值也随着改变B．用不同的导体研究电流和电压的关系，得到的结论不一样C．相同的电压加在电阻不同的导体两端，电流一定相同D．同一导体，两端电压越大，通过电流也越大14.一个阻值为 1 Ω的电阻与一个阻值为 5 Ω的电阻并联后，其总电阻( )A．大于 5 ΩB．大于 1 Ω、小于 5 ΩC．等于 1 ΩD．小于 1 Ω15.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是( )A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定二、填空题(共3小题)16.如图所示的电路中，电源电压不变，R1＝R2＝R3＝10 Ω.宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3 A，则电源电压U＝________ V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是________ V.17.串联电路的总电阻比该电路中任何一个电阻都________，两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值是__________ Ω18.伏安法测电阻的实验原理是________，实验中滑动变阻器的作用是______________，测量三组数据的目的是______________________．三、实验题(共3小题)19.某同学在“用电压表和电流表测导体的电阻”实验中，按如图(a)所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大．闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图(b)所示的U－I图线．则被测电阻R1的电阻值为______ Ω.滑动变阻器的滑片在某一位置时，电压表的指针位置如图(c)所示(电压表所接的量程为0～3 V)，则电压表的示数为________V20.某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、__________和____________．讨论得到了可以通过改变电池的节数从而改变___________________．(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱．(2)小组共同设计记录电流I与电压U的表格.(3)请按电路图将图乙的器材连接好．(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线．(5)由图线A可以得到：______________________________.21.某同学通过研究电流、电压、电阻之间的关系，实验数据如表所示.(1)分析比较实验序号1、2、3或4、5、6或7、8、9，可以得出的结论是___________________________．(2)分析比较实验序号1、4、7或2、5、8或3、6、9，可以得出的结论是_____________________________．(3)进一步综合分析比较各表中的数据，归纳得出结论：①分析比较________________________________________________________．②分析比较_________________________________________________________．四、简答题(共3小题)22.老师提供了下列器材测量电阻：电压恒定的电源一个(电压未知)，定值电阻R0一个(阻值已知)，待测电阻Rx一个，量程合适的电流表一个、开关一个，导线若干．(1)在下面画出实验电路图．(2)写出实验的主要步骤．(3)写出Rx的表达式．23.我们已进行过“探究欧姆定律”的实验，请回答下列问题．(1)请在图中把余下部分的电路用笔画线代替导线连接好．(2)小明做实验时，闭合开关后发现，无论怎样移动滑片，电流表示数都为0，电压表示数接近电源电压，则故障可能是________________________．24.两个电阻R1、R2并联的总电阻为R总＝，有同学据此认为三个电阻R1、R2、R3并联后的总电阻R总＝，但是这个想法是错误的，请运用所学的电学知识加以证明，并推导出正确的表达式．五、计算题(共3小题)25.如图所示电路，电源电压为 6 V，当S断开时，电流表的示数为 1 A；S闭合时，电流表的读数为1.5安．求：(1)电阻R1的阻值．(2)电阻R2的阻值．26.在如图所示的电路中，电源两端的电压为 6 V且保持不变，电阻R1＝4 Ω.当开关S闭合后，电压表示数为 4 V.求：(1)电流表的示数．(2)电阻R2的阻值．27.随着人们生活水平不断提高，私家车已日益普及．如图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成电路．压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12 V．问：(1)未放油箱时，电路中的电流是多少？(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g取10 N/kg)答案解析1.【答案】 A【解析】当串联电路随着用电器的个数增加时，相当于增长了电阻的长度，长度越长电阻越大，所以总阻值也会变大．2.【答案】 C【解析】由于阻值相等的两电阻R串联，则串联时等效电阻为：R串＝2R，所以，R＝R串＝×40 Ω＝20 Ω；并联电路等效电阻的倒数等于各支路电阻倒数之和，则它们并联时的等效电阻：R并＝R＝×20 Ω＝10 Ω.3.【答案】 A【解析】同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，则圆弧部分的电阻R1＝×24 Ω＝6 Ω，圆弧部分的电阻R2＝×24 Ω＝18 Ω；以图中方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB＝＝＝4.5 Ω.4.【答案】 C【解析】影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故A、B错误；由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；电阻是导体本身的一种属性，与所加电压无关，故D错误．5.【答案】 A【解析】电阻一定时，电流与电压成正比．6.【答案】 A【解析】在电阻不变的情况下，导体中的电流与导体两端电压成正比，电流由电压决定，不是电流决定电压，故A正确．7.【答案】 D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从 2 V增加到 4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选 D.8.【答案】 B【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.5 A，由串联电路中总电阻等于各分电阻之和得：R＝R1＋R2＝4 Ω＋6 Ω＝10 Ω，根据欧姆定律可得：电源的电压U＝IR＝0.5 A×10 Ω＝5 V.9.【答案】 D【解析】已知电阻R1＝2 Ω，R2＝4 Ω，根据串联电路的电阻特点得：R＝R1＋R2＝2 Ω＋4 Ω＝6 Ω；故A正确；已知2 Ω电阻两端的电压是10 V，则I1＝＝＝5 A；因为串联电路的电流处处相等，所以通过 4 Ω电阻中的电流I2＝I1＝5 A；根据欧姆定律得：R2两端的电压U2＝I2R2＝5 A×4 Ω＝20 V；则选项B、C正确，D错误．10.【答案】 B【解析】由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装成的，故A 不正确；当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I＝可知，电路中的电流变大，即体重显示表的示数越大，故B正确；当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路处于断路，故C不正确；由W＝UIt可知，电路消耗电能的多少与工作时间有关，而工作时间不知，消耗电能的多少无法判断，故D不正确．11.【答案】 D【解析】两电阻丝电压U相同，由欧姆定律可知，通过电阻的电流：I＝，由于不知道两电阻丝电阻R的关系，无法判断通过它们的电流关系．12.【答案】 A【解析】A项定值电阻R与未知电阻Rx串联，流过它们的电流相等，单刀双掷开关打到1时，测出R与Rx的串联电压U1，开关打到2时测出电阻Rx的电压Ux，由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；B项不论怎样闭合、断开各开关，都不能同时测出Rx的电压与电流，不能用该电路测出电阻Rx的阻值；C项闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；D项无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值．13.【答案】 D【解析】在研究电流与电压的实验中，对同一导体，改变加在两端的电压，发现通过的电流也随之改变，但电压与电流的比值不变，换其他导体，也能得出同样结论．故选 D.14.【答案】 D【解析】15.【答案】 A【解析】由U－I图象得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.16.【答案】 6 2【解析】由电路图可知，当电流表并联在R1两端时，R2、R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I＝可得，电源的电压：U＝I(R2＋R3)＝0.3 A×(10 Ω＋10 Ω)＝6 V；电流表换成了电压表时，三电阻串联，电压表测R1两端的电压，此时电路中的电流：I′＝＝＝0.2 A，由I＝可得，电压表的示数：U1＝I′R1＝0.2 A×10 Ω＝2 V.17.【答案】大30【解析】串联电路的总电阻等于各串联电阻之和，因此串联电路的总电阻比该电路中任何一个电阻都大；两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值：R＝20 Ω＋10 Ω＝30 Ω.18.【答案】R＝改变待测电阻两端的电压取平均值减小误差【解析】伏安法测电阻的原理是：欧姆定律，即：R＝，则需要测量的物理量是导体两端的电压和通过导体的电流；滑动变阻器主要作用是：改变定值电阻两端的电压和电流，能完成多次实验；测量三组数据的目的是取电阻的平均值，减小误差．19.【答案】8 1.6【解析】20.【答案】开关导线导体两端的电压(1)(3)(4)(5)电阻不变，导体中的电流与它两端的电压成正比．【解析】21.【答案】(1)当电阻一定时，通过导体的电流与导体两端的电压成正比(2)当电压一定时，通过导体的电流与导体的电阻成正比(3)①同一导体，其两端的电压与通过这段导体的电流的比值是相同的②不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大【解析】(1)分析比较实验序号1、2、3或4、5、6或7、8、9的电流与电压变化的倍数关系，电阻一定时，电压变为原来的几倍，电流也随之变为原来的几倍，所以可以得出的结论是：当电阻一定时，通过导体的电流与导体两端的电压成正比．(2)分析比较实验序号1、4、7或2、5、8或3、6、9的电流与电阻变化的倍数关系，电压一定时，电阻变为原来的几倍，电流随之变为原来的几分之一，所以可以得出的结论是：当电压一定时，通过导体的电流与导体的电阻成正比．(3)表一中电压和电流的比值均为5；表二中电压和电流的比值均为10；表三中电压和电流的比值均为20；①分析比较表一或表二或表三有关数据，可初步得出，其两端的电压与通过这段导体的电流的比值是相同的．②分析比较表一、表二或表三有关数据，可初步得出，不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大．22.【答案】(1)电路图如图：(2)实验步骤：①按电路图连接电路．②闭合开关S1，断开开关S2，读出此时电流表的示数I1.③闭合开关S2，断开开关S1，读出此时电流表的示数I2.④根据所测数据计算得出Rx的阻值．(3)电阻两端的电压U＝I1R0所以Rx＝＝R0【解析】23.【答案】(1)(2)电阻断路．【解析】24.【答案】因为并联电路中，总电阻的倒数等于各分电阻倒数之和，所以当三个电阻并联时，并联后的总电阻与分电阻的关系为＝＋＋；化简后可得：R总＝.【解析】25.【答案】解：(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，并联电路中各支路两端的电压相等，根据欧姆定律可得，R1的电阻：R1＝＝＝6 Ω；(2)当S闭合时，两电阻并联，电流表测干路电流，并联电路中各支路独立工作、互不影响，当S闭合时，通过R1的电流不变，并联电路中干路电流等于各支路电流之和，通过R2的电流I2＝I－I1＝1.5 A－1 A＝0.5 A，R2的电阻：R2＝＝＝12 Ω.答：(1)电阻R1为6 Ω；(2)电阻R2为12 Ω.【解析】(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出R1的阻值；(2)当S闭合时，两电阻并联，电流表测干路电流，根据并联电路的特点可知通过R1的电流不变，利用并联电路的电流特点求出通过R2的电流，再根据欧姆定律求出电阻R2的阻值．26.【答案】解：(1)由串联电路特点知，电阻R1两端的电压U1＝U－U2＝6 V－4 V＝2 V；由欧姆定律得，电流表的示数I＝＝＝0.5 A；(2)由欧姆定律得，电阻R2阻值R2＝＝＝8 Ω；答：(1)电流表的示数是0.5A.(2)电阻R2的阻值是8 Ω.【解析】(1)由电路图知电阻R1与R2串联，电压表测电阻R2两端的电压，根据串联电路的特点求出电阻两端R1的电压，然后由欧姆定律求出电路电流；(2)已知电阻R2两端的电压、流过电阻的电流，由欧姆定律可求出电阻R2的阻值．27.【答案】解：(1)根据图乙可知，未放油箱时电阻R1＝400 Ω，此时电路中的电流：I1＝＝＝0.03 A；(2)由图乙可知，当F＝500 N时，R2＝80 Ω，则电路中的最大电流：I2＝＝＝0.15 A，所以电流表的量程为0.03～0.15 A；(3)由I＝可得，压敏电阻的阻值：R3＝＝＝200 Ω；由图乙可知，当R＝200 Ω时，F＝180 N，此时汽油和油箱的总重力等于180 N；由G＝mg可得，m总＝＝＝18 kg，汽油的质量：m汽油＝18 kg－6.5 kg＝11.5 kg，G汽油＝m汽油g＝11.5 kg×10 N＝115 N.答：(1)未放油箱时，电路中的电流是0.03 A；(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程为0.03～0.15 A；(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是115 N.【解析】(1)根据图乙可以看出，未放油箱时电阻R＝400 Ω，根据欧姆定律可求电路电流的大小．(2)根据图乙读出压敏电阻表面能承受的最大压力为500 N时压敏电阻的阻值，然后根据欧姆定律求出电路中的最大电流，从而得出电流表的量程；(3)先根据欧姆定律的变形公式求出压敏电阻接入电路的阻值，然后根据图象读出压敏电阻承受的压力，再根据压力等于重力、G＝mg和油箱的质量求出汽油的质量，并进一步求出油箱内汽油的重力．。

人教版物理九年级全册第十七章欧姆定律单元同步检验卷含答案

2017-2018 人教版物理九年级全册第十七章欧姆定律单元同步检验卷1．如图所示，电源电压保持不变，R2＝2R1，当开关接a点时，电压表的示数为U0，当开关接b点时，电压表的示数( )A．小于0.5 U0 B．等于0.5 U0C．大于0.5 U0而小于U0 D．等于U02．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0. 3 A，则( )A．R1＝8 Ω B．R2＝8 Ω C．R1＝20 Ω D．R2＝20 Ω3．如图所示的电路中，电源电压保持不变，R1＝20 Ω。

闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4 A；移动滑片P到最左端a时，电流表的示数为0.3 A，则电源电压和滑动变阻器的最大阻值分别为( )A．6 V 20 Ω B．12 V 20 Ω C．6 V 30 Ω D．12 V 30 Ω4．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的U －I关系图象如图乙所示。

则下列判断正确的是( )A．电源电压为10 VB．定值电阻R1的阻值为20 ΩC．滑动变阻器R2的阻值变化范围为1～10 ΩD．变阻器滑片在中点时，电流表示数为0.3 A5．(多选)小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好。

物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离。

开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5 V和0.2 A。

由此可知( )A．电阻丝的总电阻为7.5 ΩB．当电压表示数为2 V时，物体M向右移动了5 cmC．当电压表示数为1 V时，物体M向右移动了5 cmD．若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离是30 cm6．如图所示电路，已知R1＝40 Ω，当S闭合、S1断开时，电压表的读数为4 V，通过R1的电流为________A；当S、S1均闭合时，电压表的读数为12 V，R2的阻值为________Ω。

人教版九年级全册《第十七章欧姆定律》物理单元测试卷和答案详解

人教版九年级全册《第17章欧姆定律》单元测试卷（2）一、选择题1．（3分）两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联后的总电阻是（）A．5ΩB．10ΩC．20ΩD．40Ω2．（3分）下列说法正确的是（）A．并联电路的总电阻等于各电阻的倒数之和B．串联电路中任何一个电阻小于串联总电阻C．串联电路中的电阻越大，它两端的电压就越小D．并联电路中的电阻越大，通过它的电流就越大3．（3分）小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体两端的电压为零时，导体的电阻也为零C．将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为0.6AD．根据数据和图象得出的结论是：同一导体两端的电压与通过它的电流成正比4．（3分）某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。

以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持2V不变C．将R x从10Ω换成15Ω后，应将滑片P向右移D．滑动变阻器阻值变化范围为1～15Ω5．（3分）用伏安法测电阻时，某同学列出了下列注意事项，其中没有必要的是（）A．连接电路时，应从电源的正极开始连线B．连接电路时，电键应始终处于断开状态C．使用电压表和电流表时要选择量程D．电路连接好后，应先用电键试触6．（3分）如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为（）A．4：3B．3：2C．3：4D．3：17．（3分）有两个定值电阻，分别标有“6V0.5A”和“12V1A”字样，当将它们串联在电路中时，电源电压不可超过（）A．6V B．12V C．18V D．24V8．如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω．闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（）A．I1：I2＝2：3U1：U2＝1：1B．I1：I2＝3：2U1：U2＝1：1C．I1：I2＝1：1U1：U2＝2：3D．I1：I2＝1：1U1：U2＝3：29．（3分）甲图是灯泡L和定值电阻R的I﹣U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1：U2＝m，丙图中，I1：I2＝n，则下述正确的是（）A．m＝n B．m＞n C．m＜n D．mn＝1二、填空题10．（4分）在“创新素质教育实践行动”的活动中，小明同学修理电器时，需要一个150Ω的电阻，现在身边有阻值600Ω、200Ω、120Ω、80Ω、70Ω及30Ω电阻各一个，他可为选择其中和的两个电阻联来获得。

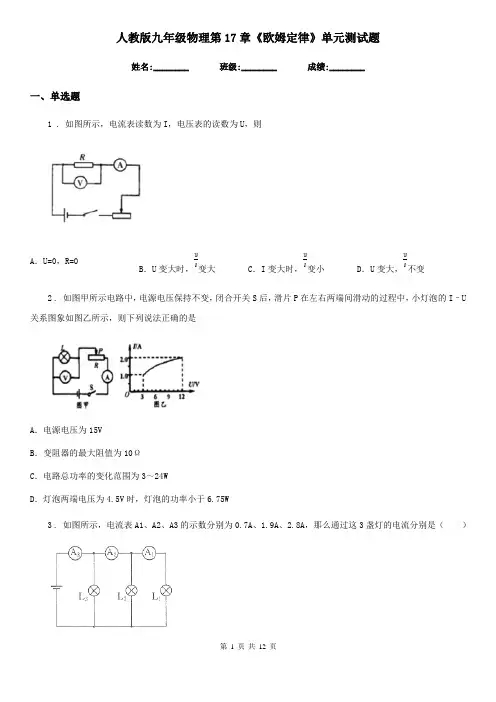

人教版九年级物理第17章《欧姆定律》单元测试题

人教版九年级物理第17章《欧姆定律》单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示，电流表读数为I，电压表的读数为U，则A．U=0，R=0B．U变大时，变大C．I变大时，变小D．U变大，不变2 . 如图甲所示电路中，电源电压保持不变，闭合开关S后，滑片P在左右两端间滑动的过程中，小灯泡的I–U 关系图象如图乙所示，则下列说法正确的是A．电源电压为15VB．变阻器的最大阻值为10ΩC．电路总功率的变化范围为3～24WD．灯泡两端电压为4.5V时，灯泡的功率小于6.75W3 . 如图所示，电流表A1、A2、A3的示数分别为0.7A、1.9A、2.8A，那么通过这3盏灯的电流分别是（）A．B．C．D．4 . 把一根阻值为60Ω的均匀电阻丝弯折成一个闭合的等边三角形abc，如图所示，图中d点为边 ab的中点。

则cd 两点间的电阻为（）A．60ΩB．30ΩC．20ΩD．15Ω5 . 关于电流、电压和电阻，下列说法中正确的是A．只要将导体连入电路，电路中就有电流B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压D．导体的电阻与导体两端的电压和通过的电流都无关6 . 研究电流与电压关系时，用图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是A．保持R'的滑片位置不动B．保持R的电压不变C．保持R不变，调节R'的滑片到不同位置D．保持电路中的电流不变7 . 关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（）A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成反比C．在电压一定时，导体中的电流跟这段导体的电阻成反比D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比8 . 关于对欧姆定律的公式及变形式、的理解，下列说法正确的是（）A．一段导体的电流，与这段导体两端的电压成正比，与这段导体的电阻成反比B．一段导体两端的电压与通过导体的电流成正比，与这段导体的电阻也成正比C．当导体两端的电压为零时，导体的电阻也变为零D．一段导体的电阻与导体两端的电压成正比，与导体的电流成反比9 . 两江的物理大组长在测完电阻后，把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A、B 分别为小灯泡和定值电阻的图象，小灯泡和电阻的连接情况如图乙所示，电源电压8 V，下列说法正确的是A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6 WC．定值电阻的阻值为0.05ΩD．定值电阻的电功率为0.8 W10 . 如图所示的电路中，属于用电器串联的是（）A．B．C．D．11 . 下图是小李同学在某次测量中连接的实物图，以实物图为根据画出的电路图，其中正确的是A．B．C．D．二、多选题12 . 如图所示的电路中，R为定值电阻。

人教版九年级物理第十七章《欧姆定律》单元测试

人教版九年级物理第十七章《欧姆定律》单元测试(时间:45分钟满分:100分)一、选择题(每小题3分,共30分)1.根据欧姆定律公式R U I =可以导出IU R =关于这个导出公式的说法正确的是（） A.导体电阻的大小跟导体两端的电压成正比B.导体电阻的大小跟导体中的电流成反比C.导体电阻的大小跟导体两端的电压和通过导体的电流无关D.当导体两端的电压为零时,导体的电阻也为零2.将10Ω的电阻接在3V 的电源上,流过电阻的电流为I,若将30Ω的电阻接在同样的电源上,流过此电阻的电流为( )A. IB.3IC.31ID.32I 3.某同学做伏安法测电阻的实验时,无论怎样移动变阻器的滑片,发现电压表的示数均为零,而电流表的指针指在满量程之外,这时（）A.一定是电压表已损坏,应立即断开开关B.一定是电流表与电源两极直接相连,应立即断开开关C.可能是电压表发生了故障,而电流表既未接错也未损坏D.可能是电流表与电压表接成了串联电路4.科技节上开展电路设计活动,要求同时满足两个条件:①电路包含电源、开关、导线、两个电阻;②通过两个电阻的电流相等.小柯设计的如图所示的电路中符合要求的是（）A.只有甲符合B.只有乙符合C.甲、乙都符合D.甲、乙都不符合5.如图所示是小成测量未知电阻R 2的实验电路,电源两端电压不变,其中R 为阻值已知的定值电阻.当开关S 、S 1闭合,开关S 2 断开时,电流表示数为1;当开关S 、S 2闭合,开关S 1断开时,电流表示数为12.则下列四个选项中,R x 的表达式正确的是( )A.R x = 0212R I I I -B.R x =102I R I C . R x =201I R I D. R x =1201I I R I - 6.在如图所示的电路中,电源电压不变,闭合开关S,电路正常工作.过了一会儿,灯L 突然变亮,两电表示数都变大,则该电路中出现的故障可能是（）A.灯L短路B.灯L断路C.电阻R断路D.电阻R短路7.在如图所示的电子压力计中,滑动变阻器滑片P与弹簧上端固定在一起,弹簧的压缩长度与受到的压力大小成正比,滑动变阻器PB段电阻为R1,当闭合开关S后（）A.电路中电流表的读数随压力的增大而增大B.电路中电压表的读数随压力的增大而增大C.滑动变阻器R1的阻值随压力增大而增大D.把电压表改成压力计时表盘刻度均匀8.如图所示,电源电压不变,闭合开关S,当滑动变阻器滑片P向右移动时（）A.电流表A1示数变小,电压表V示数变小B.电流表A2示数变大,电压表V示数变大C.电压表V示数与电流表A1示数比值不变D.电压表V示数与电流表A2示数比值不变9.如图所示,电源电压恒为6V,R1是定值电阻,A、B是滑动变阻器R2的两端.闭合开关,当滑片P在A端时,④的示数为0.6A;当滑片P移到B端时,④的示数为0.2A.则R1和滑动变阻器R2的最大阻值分别是（）A.10Ω,15ΩB.10Ω,20ΩC.10Ω,30ΩD.30Ω,10Ω10.如图所示电路中,电源电压恒定,闭合开关S,调节滑动变阻器使小灯泡L正常发光;若再断开开关S,要使小灯泡L仍正常发光,应将滑动变阻器的滑片（）A.向a端移动B.向b端移动C.保持不动D.无法判断二、填空题(每空2分,共28分)11.在“探究电流与电阻的关系”实验中,把电流表连入电路时,必须使电流从____接线柱流入.每次更换电阻后,在调节滑动变阻器的同时,应观察_____表,使其示数保持不变.12.如图所示,把电阻R接入电源电压为3V的电路中,电流表的示数为0.2A,如果需要使电流表的示数变为0.5A,则应与R_______(填“串联”或“并联”)一个阻值为_______的电阻.13.有两个电阻,R1=4Ω,R2=6Ω,如果把它们并联在电路中,通过它们的电流分别为I1、I2,它们两端的电压分别为U1、U2,则I1:I2=_________,U1:U2=____________14.如图,电源电压5V,R1=5Ω,R2=10Ω,当闭合开关后,两电表有示数且保持稳定,则甲电表的示数为_________,乙电表的示数为_____________15.如图所示是分别测量定值电阻R和小灯泡L两端电压和通过电流后得到的U-I关系图象.由图可知,定值电阻R的阻值为____Ω;小灯泡L的阻值会随其两端电压的升高而逐渐变____,当其两端电压为2V时阻值为______Ω.16.如图所示电路,电阻R1=3Ω,R2=2Ω.闭合开关S,电流表A的示数_______,电流表A1的示数________(均填“变大”“变小”或“不变”),电压表V的示数变化与电流表A的示数变化之比等于______Ω三、实验探究题(每空2分,共30分)17.小明在“探究导体的电流跟电阻的关系”实验中,准备了以下器材:电源(电压恒为4.5V),电流表、电压表和开关各一个,四个定值电阻(10Ω、15Ω、20Ω、30Ω),两个滑动变阻器(规格分别是A“10Ω2A”、B“20Ω1A”),导线若干.设计了如图所示的实物电路,回答以下的问题:(1)在连接电路时,要求先将开关、滑动变阻器分别处于______的位置.(填字母)A.闭合、阻值最小处B.断开、阻值最小处C.断开、阻值任意D.断开、阻值最大处(2)本实验需要先后接入上述四个定值电阻,为完成整个实验,应该选取规格为_________(填字母)的滑动变阻器A.“10Ω2AB.“20Ω1A”(3)通过实验获取数据,得到如图乙所示导体的电流I随电阻R变化的图象,由图象可得出结论：________________________________________(4)小明在实验过程中,当把10Ω的电阻接入电路,然后移动滑片P,根据图象可知,应使电压表示数为_____V,并记录相应的电流值;再改接15Ω的电阻,此时应滑片P向______ (填“c”或“d”)端移动,这样移动滑片的目的是:_____________________________________________. （5）另一组的小华同学也做这个实验,但他在连接好电路,闭合开关以后,移动滑动变阻器的滑片P时,发现电流表指针偏转,电压表的示数为零,则发生这种故障的原因(已知电压表是完好的)可能是____________________18.在测量电阻的实验中:(1)小清设计的测量电路如图1所示,待测电阻R x约10Ω.①在开关闭合前,滑动变阻器的滑片应置于最_____端②导线A、B、C、D中有一根连接错误,这根导线是_____③改正连接错误并闭合开关后,小清发现无论怎样调节滑动变阻器,电压表示数不为零且保持不变,而电流表示数始终为零,已知导线及各处连接完好,则电路中_____出现了________故障.(2)小清设计的测量另一待测电阻R x阻值的电路如图2所示①他的测量步骤如下：第1步:将Rx接在电路中A、B两点间,闭合开关S,调节滑动变阻器滑片P至适当位置,此时电压表的示数如图3所示,示数为_____V;断开开关S,移走R x;第2步:再将电阻箱R接在A、B两点间,闭合开关S,保持滑动变阻器的滑片P位置不变,调节电阻箱使电压表的示数仍如图3所示,此时电阻箱接入电路中阻值R=48Ω,则小清测得Rx的阻值为____Ω②在第2步中,若小清无意中将滑动变阻器的滑片P向右移了少许,则他测得R x的阻值将偏_____,设滑片P的右移,使滑动变阻器接入电路的阻值增大了2Ω,则小清测得R x的值为_______Ω四、综合应用题(12分)19.有一电源和电阻连接组成的装置,只有M、N两个接线柱可供使用,如图所示,装置内电源的电压和电阻的阻值均未知,现要求测定此装置内电阻的阻值R.(1)现有下列器材:a.一个未知最大阻值的滑动变阻器;b.一个标有额定电压的灯泡;C.一个已知阻值为R的定值电阻d.一个量程合适的电流表e.一个单刀双掷开关根据你设计的测量方法,必须选用的器材是_____________填字母)(2)简要说明测量方法,并写出需要测量的物理量(用字母表示),并画出电路图(3)写出计算电阻阻值的表达式:R=_____________20.如图所示,R1=10Q,R2为0~50的滑动变阻器,电源电压U=12V,求P滑动过程中,电流表、电压表的示数变化范围.答案：1.C2. C3. B4. C5. D6. D7. D8. C9. B10. B11. 正电压12. 并联 1013. 3:2 1:114. 1A 5V15. 5 大 416. 变大不变 217. D B 电压一定是，电流和电阻成反比 3 c 保证定值电阻两端电压为3V 不变定值电阻短路18. 左 D Rx 断路 2 48 大 5219. Cde 图略20.1201I I R I 电流表范围0.2---1.2A 电压表范围 2-----12V。

人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

人教版九年级物理第十七章欧姆定律单元测试题(含答案)

物理第十七章欧姆定律单元测试题一、选择题1、关于电流、电压、电阻的关系,下列说法正确的是（）A.在电压一定时,导体的电阻跟通过导体的电流成反比B.在电阻一定时,通过导体的电流跟导体两端的电压成反比C.在电流一定时,导体两端电压跟导体电阻成反比D.通过导体的电流跟导体两端电压成正比,跟导体的电阻成反比2.下列探究实验中，需要控制电阻不变的是（）A. 探究串联电路中的电流关系B. 探究并联电路中的电压关系C. 探究通过导体的电流与导体电阻的关系D. 探究通过导体的电流与导体两端电压的关系3、一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（）A．100V B．10V C．0.25V D．1V4．如图所示的电路，电源电压为6V且保持不变，R＝10Ω，当闭合开关S，电压表的示数为2V。

以下判断正确的是（）A．通过电阻R的电流是0.6AB．灯泡L两端的电压是2VC．通过灯泡L的电流是0.2AD．电阻R两端的电压是2V5．已知：R1＜R2，将图中的四种不同接法接到同一电源的两极间，电路中的电流最小的是（）6．为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（）7、如图，当滑片P从b移动到a时，电流表读数为原来的4倍，设滑动变阻器最大阻值为R2，则R2∶R1为（）A．1∶3 B．3∶1 C．2∶3 D．3∶28.如图所示，电源电压保持不变，闭合开关S，在滑动变阻器的滑片P由中点滑到b端的过程中（）A. 电路中总电阻先逐渐变大后逐渐变小B. 电压表V示数与电流表A1示数的比值变大C. 电流表A2示数逐渐变小，电压表V示数不变D. 电流表A1示数逐渐变大，电压表V示数逐渐变大9、如图所示的电路中,电源电压为6 V保持不变,定值电阻为10 Ω,滑动变阻器最大阻值为20 Ω,当开关闭合,滑片由b端向a端移动过程中,以下说法正确的是（）A.电压表的示数减小B.电压表与电流表的示数之比不变C.当滑片移到中点时,电压表示数为2 VD.当滑片移到a端时,电流表的示数为0.2 A10、两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是（）A．甲的电压是乙的电压的两倍B．乙的电阻是甲的电阻的两倍C．流过甲的电流是流过乙的两倍D．流过乙的电流是流过甲的两倍11.在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示，先在AB间接入10Ω的定值电阻R，移动滑片P，使电压表示数为3V，读出电流表示数。

人教版九年级全册《第十七章欧姆定律》物理单元测试卷及答案详解

人教版九年级全册《第17章欧姆定律》单元测试卷（1）一、选择题1．（3分）根据欧姆定律可以导出R＝，关于这个导出公式，下列说法正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压和通过导体的电流无关D．当导体两端的电压为0时，导体的电阻也为02．（3分）某同学将一个1Ω的电阻和一个2019Ω的电阻并联后，并联后的总电阻接近于下列哪个阻值（）A．1ΩB．2019ΩC．2020ΩD．208Ω3．（3分）两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（）A．减小了导体长度B．减小了导体横截面积C．增大了导体长度D．增大了导体横截面积4．（3分）如图是小明探究“电流一定时，电压与电阻关系”的实验电路图．已知电源电压U＝15V，滑动变阻器上标有“20Ω3A”（实际最大阻值略小于20Ω），实验中所用的四个定值电阻分别为5Ω，10Ω，15Ω，20Ω．为了使这四个电阻都能为实验所用，电路中电流表选择的量程和应控制的电流最合理的是（）A．0～0.6A0.5A B．0～3A0.8AC．0～3A0.7A D．0～3A0.75A5．（3分）某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）A．电流表、电压表均被烧坯B．电流表、电压表不会被烧坏C．只有电流表被烧坏D．只有电压表被烧坏6．（3分）在用伏安法测未知电阻R x时（电源电压未知），如果缺少电流表或电压表，可以通过增加一个已知阻值的定值电阻R1和开关来解决，下面的四种方案中不可行的是（）A．B．C．D．7．（3分）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）A．3：1B．1：3C．3：4D．4：38．（3分）如图所示是小明同学设计的厨房天然气安全监控的电路图。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷及答案

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷及答案一、选择题1．由欧姆定律公式I =UR 变形得R =UI ，对此，下列说法中正确的是（） A ．导体的电阻跟导体两端的电压和通过导体的电流无关 B ．通过导体的电流越大，则导体的电阻越小 C ．当导体两端的电压为零时，导体的电阻也为零 D ．加在导体两端的电压越大，则导体的电阻越大2．如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（）A ．灯泡变暗，电流表示数变小B ．灯泡变亮，电流表示数变大C ．灯泡亮度不变，电流表示数变小D ．灯泡亮度不变，电流表示数变大3．韩梅梅按如图所示的电路做实验，其中R 为定值电阻。

当S 1闭合S 2断开时，电压表的示数为2.4V ，电流表的示数为0.24A ；闭合S 2后，电压表的示数为1.9V ，电流表的示数为0.44A 。

下列说法中正确的是（）A ．S 2闭合后，通过L 的电流为0.19AB ．S 2闭合后，通过R 的电流为0.44AC ．S 2闭合后，通过R 的电流小于0.24AD ．S 2闭合前后，R 两端的电压都为2.4V4．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（）A．导体甲的电阻小于导体乙的电阻B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC．通过导体甲的电流与其两端的电压成正比D．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A5．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为 6V，滑动变阻器规格为“20Ω1A”，电流表量程为 0~0.6A，电压表量程为 0~3V，所用定值电阻为 5Ω、10Ω、15Ω、20Ω四种。

要完成所有实验，他应控制电压表示数为多少一定（）A．1V B．2V C．3V D．4V两端的电压与滑动6．在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1的变化情况如图乙所示。

(人教版)九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案

（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。

闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。

人教版九年级物理第十七章《欧姆定律》单元测试(含答案)

第十七章欧姆定律一、选择题1．关于公式R=U/I，下列说法正确的是（）A．电阻与电压成正比B．对同一导体，它两端的电压与通过它的电流之比是定值C．电阻的大小与电压、电流大小有关D．电阻与电流成反比2．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确3．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（）A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法判定4．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A．2：1B．1：2C．2：9D．9：25．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示。

如果R1、R2串联的总电阻为R，并联后的总电阻为R′．则关于R、R′的I﹣U图线所在的区域，下列说法中正确的是（）A．R1的阻值比R2大B．R在Ⅱ区域，R′在Ⅰ区域C．R在Ⅲ区域，R′在Ⅱ区域D．R在Ⅲ区域，R′在I区域6．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是（）A．1：2B．2：1C．1：3D．3：17．如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A．电路中的电流为零B．灯泡两端电压为零C．电灯的电阻为零D．电源两端的电压不为零8．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。

则下列判断正确的是（）A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大9．热敏电阻的阻值是随环境温度的增大而减小的。

人教版初中物理九年级第十七章《欧姆定律》单元测试试题(含答案)

第十七章《欧姆定律》单元测试题一、单选题（每小题只有一个正确答案）1．一段导体接入电路中，下列说法正确的是（）A．它的电阻与电流有关 B．它的电流与电阻有关C．它的电压与电流有关 D．它的电流与电压有关2．某导线长4m，电阻为5Ω，若把它对折后并起来使用，则它的电阻（）A．一定大于5ΩB．一定等于5ΩC．一定小于5Ω D．上述三种情况都有可能3．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（）A．电压表V1示数变大，灯泡L的实际功率变小B．电压表V2示数变大，灯L的亮度变亮C．电流表A的示数变大，灯L的亮度变暗D．电压表V1与电流表A示数比值变大，灯L的亮度变暗4．用伏安法测灯泡电阻实验中，将正常的电压表和电流表接入电路，当闭合开关后发现电流表有示数，电压表示数为零，移动滑片P时，电流表示数有变化，电压表示数始终为零，则故障是（）A．滑动变阻器接触不良 B．开关接触不良C．小灯泡两端短路 D．小灯泡灯线丝断了5．如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是（）A.小灯泡不发光，电压表没有示数B.小灯泡正常发光．电压表没有示数C.小灯泡不发光，电流表没有示数D.小灯泡正常发光，电流表没有示数6．如图所示，是汽车油量表的工作原理图．其中的油量表是一只量程适当的电流表．下列说法正确的是（）A．油量表的“0”刻度线就是电流表的“0”刻度线B．油量表的油量刻度是均匀的C．油量减少时，电流表示数增大D．接入R0后可对电路起保护作用，并减小了电路的总功率7．如图甲所示，是电阻R1、R2的U﹣I图象，小枫利用R1、R2两个电阻设计了如图乙所示的实验电路，闭合开关，电流表示数为0.4A，则下列说法正确的是（）A．电路中R1的电流为0.4A B．电路中电压表的示数为2VC．电路中R1的电压为4V D．R2的电流和它两端的电压成正比8．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4: 3.此时灯L1和L2的电阻之比为（）A．3:1 B．1:3 C．3: 4 D．4: 39．如图所示，电源电压恒为4.5V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0-3V”，电流表量程为“0-0.6A”,。

人教版初中物理九年级第十七章《欧姆定律》单元检测题(解析版)

人教版初中物理九年级第十七章《欧姆定律》单元检测题（解析版）第十七章《欧姆定律》单元检测题一、单选题(每小题只有一个正确答案)1.在“伏安法测电阻”的实验中，关于滑动变阻器作用的下列说法中正确的是()A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．只能使电阻两端的电压升高，电阻中的电流变大2.下面四组电阻分别并联以后总电阻最小的是() A．R1＝10 ΩR2＝100 ΩB．R1＝4 ΩR2＝40 ΩC．R1＝20 ΩR2＝30 ΩD．R1＝12 ΩR2＝60 Ω3.小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果，分别设计了下A．B．C．D．6.小明设计了如图所示的压力测量仪，测量仪可以反映弹簧上方金属片受到压力的大小．其中R是滑动变阻器，R0是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值和压力表示数变化情况正确的是()A．变阻器的阻值增大，压力表示数增大B．变阻器的阻值减小，压力表示数减小C．变阻器的阻值增大，压力表示数减小D．变阻器的阻值减小，压力表示数增大7.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2 C．R1＜R2D．无法确定8.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为()A．4.5 ΩB．6 ΩC．10 ΩD．20 Ω9.在探究“电流与电阻关系”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？() A．电流表、电压表、滑动变阻器、一个定值电阻B．电流表、滑动变阻器、几个定值电阻C．电流表、电压表、滑动变阻器、几个定值电阻D．电流表、电压表、几个定值电阻10.有两个电阻R1＝20 Ω，R2＝30 Ω，它们并联后总电阻为()A．20 ΩB．30 ΩC．12 ΩD．50 Ω11.阻值相等的两电阻R串联时总电阻为40 Ω，则它们并联时的等效电阻为()A．20 ΩB．80 ΩC．10 ΩD．30 Ω12.如图所示，电源电压保持不变，滑动变阻器上均标有“2 A20 Ω”字样，通过哪些电路图可测出Rx 的阻值()A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙13.如图所示，滑动变阻器滑片P.若要使灯L变暗一点，则()A．P应向右滑动B．P应向左滑动C．P从中点向右滑动D．P滑动到右端14.最先研究出电流与电压和电阻三者之间关系的科学家是()A．欧姆B．法拉第C．牛顿D．焦耳15.在探究“电流与电阻关系”的实验中，电源电压保持不变，每次实验中大小都发生改变的是() A．定值电阻两端的电压B．滑动变阻器两端的电压C．电压表与电流表示数的比值D．定值电阻与滑动变阻器两端电压之比二、多选题(每小题至少有两个正确答案)16.(多选)以下方法中电源电压均保持不变，R0为已知阻值的定值电阻，滑动变阻器的最大阻值也是R0，那么能够测出未知电阻Rx的阻值的方法是()A．如图，先只闭合开关S1，测出Rx两端电压Ux，在闭合开关S2测出电源电压U，则电阻Rx＝R0B．如图，先闭合开关S1，再将开关S2分别接a和b，测出电流Ia、Ib，则电阻Rx＝R0C．如图，先将滑片移到最右端后闭合开关，此时R＝R0，测出电流Ie；再将滑片移到最左端时R ＝0，测出电流Ix，则电阻Rx＝R0D．如图，先断开所有开关调节滑动变阻器阻值为最大值，再闭合开关S1，断开开关S2，调节滑动变阻器到适当位置，测出Rx两端电压Ux＝U1；然后保持滑动变阻器滑片位置不动，断开开关S1、闭合开关S2，调节电阻箱的阻值为R1，使电压表的示数为U1.则Rx＝R117.(多选)用如图所示电路，不能完成下列哪个实验()A．探究串联电路电流的关系B．探究并联电路电压的关系C．测量电阻D．探究电流跟电压、电阻的关系18.(多选)如图所示，电流表A1和A2的示数分别为3 A 和2 A，若将R2、R3、R4中的某两个电阻互换，其它条件不变，发现两电表的示数不变．则通过R1的电流为()A．3.5 A B．4.0 A C．4.5A D．5.0 A19.(多选)在用伏安法测电阻的实验中，下列做法有问题的是()A．连接线路的过程中，开关应处于断开状态B．连接线路过程中，滑动变阻器的滑片要放在最小电阻值的位置C．电流表与被测电路串联，电压表与被测电路并联D．试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正负极对调即可20.(多选)如图所示是用电压表和电流表测量小灯泡电阻R L的四个电路图，其中正确的是()A．B．C．D．三、填空题21.小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值．闭合开关S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为________V，电流表的示数为________A，待测电阻Rx的阻值为________ Ω. 22.若需要一个12 Ω的定值电阻，现在只有5 Ω、10 Ω、20 Ω、30 Ω的定值电阻各一个，则可以把一个20 Ω和一个________ Ω的定值电阻________联起来当作12 Ω的定值电阻使用．23.我们已进行过“探究欧姆定律”的实验，请回答下列问题．(1)甲、乙两图是实验小组在探究过程中，根据实验数据绘制的图象，其中表示电阻不变，电流随电压变化的图象是__________(选填“乙”或“丙”)．(2)在探究电阻一定时，电阻上的电流跟两端电压的关系的过程中，使用滑动变阻器的目的是____________和__________________．24.当电阻为10 Ω的导体两端加上某一电压时，通过此电阻的电流是3 A，如果将这个电压加在20 Ω的电阻两端，则通过它的电流是________A.25.在探究“电流与电压关系”的实验中，开关闭合前，滑动变阻器的滑片应调到__________位置，分别采用 5 Ω、10 Ω、15 Ω的电阻进行实验，目的是________________．四、实验题26.小李同学在做“伏安法测电阻”的实验时，设计了图甲所示的电路图：(1)请按照电路图，用笔画线代替导线，将图乙中的实物图连接完整．(2)在开关闭合之前，滑动变阻器的滑片应置于______(选填“最左端”、“中间”或“最右端”)．(3)若电流表、电压表示数分别如图丙a、b所示，则电流表的读数是________A，电压表的读数是______V，电阻R的阻值是________ Ω.五、简答题27.老师提供了下列器材测量电阻：电压恒定的电源一个(电压未知)，定值电阻R0一个(阻值已知)，待测电阻Rx一个，量程合适的电流表一个、开关一个，导线若干．(1)在下面画出实验电路图．(2)写出实验的主要步骤．(3)写出Rx的表达式．六、计算题28.在如图所示的电路中，电源电压为10 V，R1＝4 Ω，R2＝6 Ω.求：(1)当开关S1、S2均闭合时，电压表和电流表的示数分别是多少？(2)当开关S1闭合，S2断开时，电压表和电流表的示数又是多少？七、作图题29.东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．答案解析1.【答案】B【解析】实验中移动滑动变阻器的滑片，改变了电路中的电流，根据U＝IR，电阻不变，电流变化，所以被测电阻两端的电压变化，电流和电压的变化可以是增大、升高，也可以是减小、降低，从而实现多次测量，故B正确，D错误；实验中滑动变阻器不能改变电源电压，故A错误；实验中滑动变阻器对电流表、电压表的读数准确程度没有影响，故C 错误．2.【答案】B【解析】由＝＋，得：R＝；R A＝≈9 Ω；R B＝≈3.6 Ω；R C＝＝12 Ω；R D＝＝10 Ω；比较可得，B项正确．3.【答案】B【解析】用伏安法测电阻时，要改变滑动变阻器的大小来改变电压、电流的大小．而表(Ⅰ)求平均电压、电流后，再求电阻结果就完全不对了．表格(Ⅰ)是完全错误的．而表格(Ⅱ)非常合适，将每次电阻求出，然后再求电阻的平均值，这样就更精确了．故选 B.4.【答案】C【解析】公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，但它与两端的电压、通过的电流无关，当电压增大2倍时、当电流强度增大2倍时、当电压为零时，导体的电阻均不变．故选C.5.【答案】A【解析】A项定值电阻R与未知电阻Rx串联，流过它们的电流相等，单刀双掷开关打到1时，测出R与U1，开关打到2时测出电阻Rx的电压Ux，Rx的串联电压由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；B项不论怎样闭合、断开各开关，都不能同时测出Rx 的电压与电流，不能用该电路测出电阻Rx的阻值；C项闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；D项无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值．6.【答案】A【解析】由电路图可知，定值电阻与滑动变阻器串联，根据压力表与滑动变阻器并联可知应为电压表；当金属片受到的压力增大时，电路中的总电阻变大；根据I＝可知，电路中的电流变小；根据U＝IR可知，定值电阻两端的电压变小；根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即压力表示数变大．故选A.7.【答案】A【解析】由U－I图象得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.8.【答案】A【解析】同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，则14圆弧部分的电阻R1＝14×24 Ω＝6 Ω，34圆弧部分的电阻R2＝34×24 Ω＝18 Ω；以图中方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB＝＝＝4.5 Ω.9.【答案】C【解析】电流与电压、电阻有关，探究电流与电阻的关系需改变电阻，所以需要几个阻值不同的定值电阻；并要保持电阻两端的电压不变，所以还需滑动变阻器和电压表，要测量电流还需用到电流表．故选C.10.【答案】C【解析】因为R1与R2并联，所以由＝＋可得，并联后的总电阻：R＝＝＝12 Ω.11.【答案】C【解析】由于阻值相等的两电阻R串联，则串联时等效电阻为：R串＝2R，所以，R＝12R串＝12×40 Ω＝20 Ω；并联电路等效电阻的倒数等于各支路电阻倒数之和，则它们并联时的等效电阻：R并＝12R＝12×20 Ω＝10Ω.12.【答案】A【解析】由甲电路图可知，Rx和滑动变阻器串联，当滑片移到最左端时，电路为Rx的基本电路，用电流表测出电路中的电流I1，根据欧姆定律求出电源的电压U＝I1Rx；当滑片移到最右端时，Rx和滑动变阻器串联，此时滑动变阻器的电阻为R＝20 Ω，由串联电路的规律可知电路的总电阻R总＝Rx＋20 Ω，用电流表测出此时电路中的电流I2，电源的电压为U＝I2(Rx ＋20 Ω)；因电源的电压不变，所以I1Rx＝I2(Rx＋20 Ω)，即Rx＝.由乙图可知，Rx和滑动变阻器并联在电源两端，电压表测Rx两端的电压，电流表测滑动变阻器支路的电流；滑动变阻器的滑片移动时，无法测出通过Rx的电流，所以此电路不能测出Rx的阻值．由丙图可知，当滑片移到最左侧时，电路为Rx的基本电路，电压表测Rx两端的电压，电流表测电路中的电流，根据欧姆定律，即可求出Rx的阻值．13.【答案】B【解析】由图可知：灯泡和滑动变阻器串联，当滑动变阻器的滑片向左移动时，由I＝可知，电路中的电阻增大时，电流减小，使灯泡的亮度变暗；故选B.14.【答案】A【解析】最先研究电流与电压、电阻并得出三者之间关系的科学家是欧姆，故选A.15.【答案】C【解析】本实验要控制定值电阻两端电压不变，故A 不符合题意；电源总电压不变，控制定值电阻两端电压也不变，根据U′＝U总－Ux可知，滑动变阻器两端电压也不变，故B不符合题意；根据R＝可知，电压表与电流表示数比值等于定值电阻Rx阻值，每次实验要更换不同阻值的定值电阻，所以Rx不是定值，故C符合题意；定值电阻和滑动变阻器两端电压都不变，故二者比值也不变，故D不符合题意．16.【答案】ABD【解析】如图，先只闭合开关S1，测出Rx两端电压Ux，再闭合开关S2测出电源电压U，两电阻串联，电流相等，即＝，则电阻Rx＝R0，故A正确；如图，先闭合开关S1，再将开关S2分别接a和b，测出电流Ia、Ib，则Ia为通过支路R0的电流，Ib为干路电流，由并联电路电压相等IaR0＝(Ib－Ia)Rx得：Rx＝R0，故B正确；由电路图可知，先把滑片移到最右端，滑动变阻器阻值全部接入电路，R＝R0，滑动变阻器与待测电阻串联，测出电路电流Ie，由I＝，电源电压U＝Ie(R0＋Rx)①把滑动变阻器滑片移到最左端，此时R＝0，即只有I＝，电Rx接入电路，由电流表测出电路电流Ix，由源电压U＝IxRx②，由①②可以求出Rx＝R0，故C 错误；如图，先断开所有开关调节滑动变阻器阻值为最大值，再闭合开关S1，断开开关S2，调节滑动变阻器到适当位置，测出Rx两端电压Ux＝U1；然后保持滑动变阻器滑片位置不动，断开开关S1、闭合开关S2，调节电阻箱的阻值为R1，使电压表的示数为U1.则Rx ＝R1，故D正确．17.【答案】BD【解析】把电流表接在不同位置，可以测出串联电路不同位置的电流，应用该电路图可以探究串联电路电流关系，故A正确；该电路为串联电路，不能探究并联电路电压关系，故B错误；该实验电路测出电阻两端电压与通过的电流，可以计算出电阻，故C正确；该电路可以探究电流跟电压的关系，要探究电流与电阻的关系，应控制电阻两端电压不变而电阻阻值变化，现在电阻为定值电阻，无法完成该实验，故D错误．18.【答案】AB【解析】等效电路图如下图所示：根据电路图可知，R2、R3、R4并联，若互换R2、R3的位置，两电流表的示数不变，则R2＝R3，因为电流表A2的示数为2 A，所以I2＝I3＝1 A；因为电流表A1的示数为3 A，则I4＋I3＝3 A；所以I4＝2 A；所以通过R1的电流：I1＝I2＋I3＋I4＝1 A＋1 A＋2 A＝4 A；若互换R4、R3的位置，两电流表的示数不变，则R4＝R3，因为电流表A1的示数为3 A，所以I4＝I3＝1.5 A；因为电流表A2的示数为2 A，则I2＋I3＝2 A；所以I2＝0.5 A；所以通过R1的电流：I1＝I2＋I3＋I4＝0.5 A＋1.5 A＋1.5 A＝3.5A.当R2和R4互换的情况下，I2＝I4，可得出方程I4＋I3＝3，I3＋I2＝2，原方程无解，所以此情况不存在．故选：A、B.19.【答案】BD【解析】连接线路的过程中，为防止连接错误，电路中电流过大，保护电路元件，开关应断开，故A 正确不符合题意；连接线路过程中，保护电路的滑动变阻器处于最大阻值的位置，故B不正确，符合题意；电流表串联在被测电路中，电压表并联在被测电阻两端，故C正确，不符合题意；试触时发现电流表指针向反方向偏移，应断开电路，将电流表的正负接线柱接线对调，而不应将电源正负极对调，做法错误，故D符合题意．20.【答案】CD【解析】21.【答案】20.54【解析】由图甲知，Rx与R串联，电压表测Rx两端的电压，电流表测电路中电流，由图乙知，电压表使用0～3 V量程，分度值为0.1 V，Rx两端电压为2 V；由图丙知，电流表使用0～0.6 A量程，分度值0.02 A，通过Rx的电流为0.5 A；由I＝可得Rx的阻值：Rx＝＝＝4 Ω.22.【答案】30并【解析】因并联电路中电阻越并越小、小于任何一个分电阻，所以分电阻20 Ω大于总电阻12 Ω时，应采用并联一个电阻的方式；因并联电路中总电阻的倒数等于各分电阻倒数之和，故＝＋，即＝＋，解得：R2＝30 Ω.23.【答案】(1)乙(2)保护电路改变电阻两端的电压【解析】(1)根据保持电阻不变时电流跟电压成正比可知，乙图符合题意；由甲图的I－R图象可得结论电压一定时，电流跟电阻成反比，不符合题意．(2)滑动变阻器在该实验中的作用：一是通过改变连入电阻变化改变电路中的电流，使电压重新分配，改变电阻两端的电压，二是分压保护电路．24.【答案】1.5【解析】由I＝，得电阻两端电压为U＝I1R1＝3 A×10 Ω＝30 V，通过另一个电阻的电流为I2＝＝1.5 A.25.【答案】阻值最大使实验结论更具有普遍性【解析】为保护电路安全，开关闭合前，滑动变阻器的滑片应调到阻值最大位置；分别采用 5 Ω、10 Ω、15 Ω的电阻进行实验，目的是使实验结论更具有普遍性．26.【答案】(1)(2)最右端(3)0.48 A11 V22.92 Ω【解析】(3)电流表的量程是“0～0.6 A”，其读数为0.48 A；电压表的量程是“0～15 V”，其读数是11 V；由伏安法测电阻的原理可知，R＝＝≈22.92 Ω.27.【答案】(1)电路图如图：(2)实验步骤：①按电路图连接电路．②闭合开关S1，断开开关S2，读出此时电流表的示数I1.③闭合开关S2，断开开关S1，读出此时电流表的示数I2.④根据所测数据计算得出Rx的阻值．(3)电阻两端的电压U＝I1R0所以Rx＝＝R0【解析】28.【答案】解：(1)因为电压表测量电源电压，所以电压表示数为10 V；电流表示数：I＝＝＝2.5 A；(2)电流表示数：I′＝＝＝1 A；由于I＝，所以：电压表示数U′＝I′R1＝1 A×4 Ω＝4 V.答：(1)当开关S1、S2均闭合时，电压表和电流表的示数分别为10 V和2.5 A；(2)当开关S1闭合，S2断开时，电压表和电流表的示数分别是4 V和1 A.【解析】(1)当开关S1、S2均闭合时，R2被短路，电路为R1的基本电路，电压表测量电源电压，电流表测量电路电流，根据I＝即可求出电流表的示数；(2)当开关S1闭合，S2断开时，两电阻串联，电压表测量R1两端电压，根据串联电路电压特点即可求出电压表示数，根据I＝即可求出电流表的示数．29.【答案】【解析】由电路图知：电压表与电阻并联，电源由2节干电池组成，所以电压表应选择0～3 V的量程，对于定值电阻来说，其最小电阻是5 Ω，其最大电流约为0.6 A，故该电路的电流表选择小量程即可．。

人教版物理九年级第十七章《欧姆定律》单元测试题(含答案)

第十七章《欧姆定律》单元测试题一、单选题（每小题只有一个正确答案）1．如图所示的电路中，A、B两点间电压U保持不变，当滑动变阻器的滑片P向a端移动时电流表示数将会( )A．变小 B．变大 C．不变 D．无法判断2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。

现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大。

以下四个图中符合要求的是( )A．B．C．D．3．有三个电阻，阻值分别为10 Ω、20 Ω、30 Ω，若将它们串联起来，则其等效电阻( )A．小于10 Ω B．在10～20 Ω之间C．在20～30 Ω之间 D．大于30 Ω4．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有( )A．（1）（2） B．（1）（3） C．（2）（4） D．（2）（3）5．按图所示用伏安法测量电阻，如果考虑到电压表，电流表本身都有一定的电阻，那末测量值和实际值的关系应该是( )A．测量值比实际值大； B．测量值比实际值小；C．测量值等于实际值； D．以上情形都有可能。

6．家庭电路中，每多关闭一个家用电器，下列物理量变大的是( )A．总电阻 B．总电流 C．总功率 D．总电压7．如图a所示电路中，电源电压恒定。

闭合开关S后，调节滑动变阻器，两电压表的示数随电流变化的图象如图b所示。

下列说法中错误的是( )A．电源电压为6 V B．图象乙是V2示数变化的图象C．电阻R1的阻值为10 Ω D．电阻R2的最大阻值为10 Ω8．在如图所示电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器．开关S闭合后，将滑动变阻器R2的滑片P向左移动过程中（）A．电流表的示数不变B．电压表V1的示数不变C．电压表V2的示数变小D．电压表V1的示数和电流表的示数比值不变9．如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是( )A．A示数变小、V示数变大B．A示数变小、V示数不变C．A示数变大、V示数不变D．A示数变大、V示数变大R的滑10．在如图所示的电路中，电源电压保持不变。

人教版物理第十七章欧姆定律单元测试题(含答案)

物理第十七章欧姆定律单元测试题一、选择题1. 电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似。

人们在研究认识电流时，多用水流来相比较，这种研究物理问题的方法叫做（）A. 控制变量法B. 模型法C. 类比法D. 归纳法2.如图所示，电源两端的电压恒定。

闭合开关S1，小灯泡发光，再闭合开关S2，则（）A.小灯泡变亮B.电流表示数变小C.电压表示数不变D.电路的总电阻变大3．最先研究电流与电压、电阻并得出三者之间关系的科学家是（）A．欧姆B．伽利略C．牛顿D．奥斯特4．根据欧姆定律可以得到公式R=U/I，关于这个公式的下列说法中，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变5．一段导体两端电压是4.0V时，导体中的电流是1.0A，如果将其两端的电压减少到2.0V，导体中的电流变为（）A．2.0A B．0.25A C．3.0A D．0.50A6、如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A.电路中的电流为零B.灯泡两端电压为零C.电灯的电阻为零D.电源两端的电压不为零7.在如图所示的电路中,电源电压保持不变。

闭合开关S,电路正常工作。

过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是（）A. 可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大C. 可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小8．根据欧姆定律可以得到公式R=U/I，关于这个公式的下列说法中，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变9．某同学想用一只“1.5 V 5 Ω”的小灯泡制作一个简易手电筒，采用电压为6 V的蓄电池作电源。

_人教版九年级物理第十七章欧姆定律单元测试(含答案)

物理第十七章欧姆定律单元测试一、选择题1．由I=U/R变形得R= U/I ，对此，下列说法正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻跟导体两端的电压和通过导体的电流无关D. 电阻由电压和电流决定2．在利用欧姆定律I=U/R的一次实验中，测得2Ω电阻的两端电压U=1V，则通过该电阻的电流是（）A．0.5A B．0.1A C．2A D．1A3．关于导体的电阻,下面说法正确的是（）A．加在导体两端的电压越大,导体的电阻越大B．通过导体的电流为零,导体没有电阻C．通过导体的电流越大,导体的电阻越小D．电阻是导体本身的一种性质.4．有两个定值电阻R1和R2，它们的阻值之比为3：1，将它们串联在电压恒定的电源上，若电阻R2两端的电压是3V，那么电源电压是（）A．3V B．9V C．6V D．12V5．如图所示电路，电源电压不变，滑动变阻器上标“2A 20Ω”字样，以下四个电路图中，能正确表示当开关闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（）6.如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．总电阻不变B．总电流变小C．电压表示数变大D．R2的电阻变大7、在如图所示电路中，闭合开关S，小灯泡发光，电压表有一定的示数。

过一会儿，发现小灯泡不发光，电压表示数几乎为电源电压。

已知电路只有一处故障，则下列判断正确的是（）A．电压表短路B．电流表短路C．电阻R 断路D．小灯泡灯丝断路8、有两个定值电阻R1和R2，它们的阻值之比为3：1，将它们串联在电压恒定的电源上，若电阻R2两端的电压是3V，那么电源电压是（）A．3V B．9V C．6V D．12V9.如图是电阻甲和乙的U-I图像,小明对图像信息做出的判断,正确的是（）A.当甲两端电压为0.5V时,通过它的电流为0.3AB.当乙两端电压为2.5V时,其电阻值为10ΩC将甲和乙串联,若电流为0.3A,则它们两端的电压为2VD.将甲和乙并联,若电压为1V,则它们的干路电流为0.4A10.如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（）A．滑片P在最右端时，通过R1、R2的电流之比为5：8B．滑片P在最右端时，R1、R2两端电压之比为3：1C．滑动变阻器的最大阻值为40ΩD．电源电压为10V二、填空题11．某导体两端电压为6V时，通过的电流为0.6A，那么该导体的电阻值为Ω。
