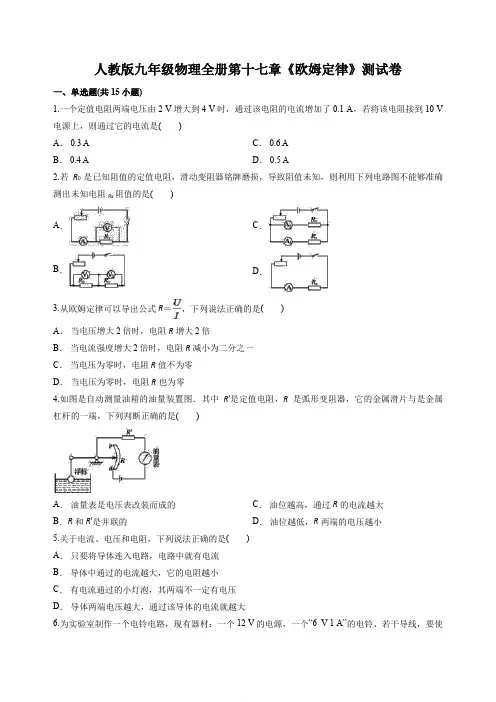

人教版九年级物理全册第十七章《欧姆定律》测试卷一、单选题(共15小题)1.一个定值电阻两端电压由2 V 增大到4 V 时,通过该电阻的电流增加了0.1 A ,若将该电阻接到10 V 电源上,则通过它的电流是( ) A . 0.3 A B . 0.4 AC . 0.6 AD . 0.5 A2.若R 0是已知阻值的定值电阻,滑动变阻器铭牌磨损,导致阻值未知,则利用下列电路图不能够准确测出未知电阻Rx 阻值的是( )A .B .C .D .3.从欧姆定律可以导出公式R =,下列说法正确的是( )A . 当电压增大2倍时,电阻R 增大2倍B . 当电流强度增大2倍时,电阻R 减小为二分之一C . 当电压为零时,电阻R 值不为零D . 当电压为零时,电阻R 也为零4.如图是自动测量油箱的油量装置图.其中R ′是定值电阻,R 是弧形变阻器,它的金属滑片与是金属杠杆的一端,下列判断正确的是( )A . 油量表是电压表改装而成的B .R 和R ′是并联的C . 油位越高,通过R 的电流越大D . 油位越低,R 两端的电压越小5.关于电流、电压和电阻,下列说法正确的是( ) A . 只要将导体连入电路,电路中就有电流 B . 导体中通过的电流越大,它的电阻越小 C . 有电流通过的小灯泡,其两端不一定有电压 D . 导体两端电压越大,通过该导体的电流就越大6.为实验室制作一个电铃电路,现有器材:一个12 V 的电源,一个“6 V 1 A”的电铃、若干导线,要使电路中的电铃正常工作,至少还需要( ) A . 串联一个6 Ω的电阻 B . 串联一个12 Ω的电阻C . 并联一个6 Ω的电阻D . 并联一个12 Ω的电阻7.电阻R 1、R 2串联在电路中,已知R 1∶R 2=4∶1,则通过R 1、R 2的电流和它们两端的电压之比分别是( )A . 1∶1和4∶1B . 4∶1和1∶1C . 1∶1和1∶4D . 1∶4和4∶18.如图所示电路,已知电源电压为3 V ,R 2为6 Ω,当S 断开时,电流表的示数为0.3 A ,如把S 合上,电流表的示数为( )A . 0.5 AB . 0.75 AC . 1 AD . 1.5 A9.用“伏安法测电阻”的实验电路如图所示.如果考虑到安培表[即安培计]本身有一定的电阻(具有分压作用),伏特表[即伏特计]本身也有一定的电阻(具有分流作用),则下列判断中正确的是( )A . 测量值等于电阻的实际值B . 测量值小于电阻的实际值C . 测量值大于电阻的实际值D . 以上三种情况都有可能10.研究电流与电压、电阻的关系时,实验分“保持电阻不变”和“保持电压不变”两步进行,在“保持电阻不变”这一步实验时应该( )A . 保持滑动变阻器R 2滑片的位置不变 B.保持R 1不变,调节R 2滑片到不同的适当位置C . 保持滑动变阻器R 2两端的电压不变D . 保持电路中电流不变11.利用伏安法测电阻的部分电路如图,关于测量误差和产生原因,说法正确的是( )A . 测量值偏大,是由于电流表有内阻B . 测量值偏大,是由于电压表有内阻C . 测量值偏小,是由于电流表有内阻D . 测量值偏小,是由于电压表有内阻12.阻值都为10 Ω的两个电阻串联后,其等效电阻为( ) A . 5 Ω B . 10 ΩC . 20 ΩD . 40 Ω13.如果在“探究电流跟电压的关系”中,按照图中的电路图连接了电路,各表的正负接线柱和量程均正确,结果会( )A.电流表被烧坏B.电压表被烧坏C.电流表示数为0 D.电压表示数为014.电阻R1和R2串联时,两电阻两端的电压U1>U2,如果将这两个电阻并联则通过这两个电阻的电流为()A.I1>I2 B.I1=I2C.I1<I2 D.不能确定15.如图所示,电源电压恒定不变,当S闭合后,滑动变阻器的滑片P向右移动的过程中,下列说法正确的是()A.灯泡亮度不变,电流表示数变大B.灯泡变亮,电流表示数变大C.灯泡变暗,电流表示数变小D.灯泡变暗,电流表示数变大二、填空题(共3小题)16.在伏安法测电阻的实验中,实验原理是__________.在实验中,连接电路时开关应________.实验时,靠改变 ________所在位置,记录几组数据,分别算出电阻,最后算出 ________作为被测电阻的阻值.17.5 Ω的电阻R1跟15 Ω的电阻R2并联起来,接在电压是6 V的电源上,通过R1的电流是________A,R2两端的电压是_______ V.18.将两个电阻串联,R1=2R2,则通过R1、R2的电流之比为________,R1、R2两端的电压之比为________.若将两个电阻并联,则通过R1、R2的电流之比为________,R1、R2两端的电压之比为__________.三、实验题(共3小题)19.(1)如图1是伏安法测电阻的电路图,在图中○内填写适当的电表符号,在表旁标“+”“-”接线柱.(2)上题中电压表、电流表的读数分别如图2甲、乙所示,则导体两端的电压是________ V,通过导体的电流是________A,此灯泡的电阻是________.(3)在“伏安法测电阻”的实验中:∶图3是某同学连接的实验电路,但电路中有一根导线连接错误,请你在连错的线上打叉并改正过来.∶若滑动变阻器滑片向右滑动,则电流表示数将________,电压表示数将________,待测电阻大小________(选填“变大”、“变小”或“不变”.)20.如图所示是研究电流跟电压、电阻关系的实验电路图,请你在“○”内填上合适的电表.表一、表二记录的是实验数据,分析表一数据可得出结论:_______________________;分析表二数据可得出结论:______________________________________________________.21.如图是伏安法测电阻的实验器材,其中电池组电压为3 V,Rx的阻值约为10 Ω左右.(1)如果电压表选择3 V的量程.那么电流表应选用__________的量程.这样做的优点是:∶________;∶以免实验时间过长,因________而影响阻值.(2)将图甲中器材连接成测定Rx阻值的实验电路(要求:滑动变阻器的滑片P处于最左端时,连入电路中的阻值最大).(3)老师看到了他们的数据后,认为其中有一位同学的实验电路接错了.A.你认为________同学的电路接错了;B.你的判断依据是__________.(4)小明同学已将前两次实验的数据记入了正确的表中,第3次实验的电表指示如图乙所示,请将读数填入表中,并完成表中的有关计算.(5)从记录表中看出,三次实验计算所得的电阻值不完全相同,其原因是________________.四、计算题(共3小题)22.如图所示电路,电压表 V1的读数为8 V,闭合开关后 V2的读数为5 V.若电阻R1的阻值为12 Ω,求电路中的电流和R2的阻值.23.如图所示的电路中,电源电压18 V不变,灯泡L1的电阻是20 Ω,L2的电阻是5 Ω,求:(1)电路的等效电阻;(2)干路电流.24.有两只电阻R1和R2,把他们串联后接到18 V的电源上,通过它们的电流为2 A,当它们并联接在同一电源上时,总电流为9 A,求R1和R2的阻值.答案解析1.【答案】D【解析】因电阻是导体本身的一种性质,与两端的电压和通过的电流无关,所以,电阻的阻值不变,因电阻两端的电压从2 V增加到4 V时,通过该电阻的电流增加了0.1 A,所以,由I=可得:I2-I1=-=-==0.1 A,解得:R=20 Ω,将该电阻接到10 V电源上时通过它的电流:I===0.5 A.故选D.2.【答案】D【解析】A项电压表可以直接测量Rx的电压,电流表可以直接测量Rx的电流,根据Rx=,求出电阻.不符合题意.B项电压表V1可以直接测量R0的电压,R0是定值电阻,根据I0=求出电流,电压表V2可以直接测量Rx的电压,根据串联电路电流处处相等得Ix=I0,根据Rx=,求出电阻.不符合题意.C项电流表A1可以直接测量R0的电流,R0是定值电阻,根据U0=I0R0求出电压,电流表A2可以直接测量Rx的电流,根据并联电路各支路电压相等得Ux=U0,根据Rx=,求出电阻.不符合题意.D项电流表只能直接测量Rx的电流,电压不能直接和间接测量,无法计算电阻.符合题意.3.【答案】C【解析】公式R=只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值,但它与两端的电压、通过的电流无关,当电压增大2倍时、当电流强度增大2倍时、当电压为零时,导体的电阻均不变.故选C.4.【答案】C【解析】图中油量表串联在电路中,是由电流表改装而成的,故A错误.由电路图可知,R和R′依次串联,电流只有一条路径,则两电阻是串联的,故B错误;油位越高,浮标上移,滑片下移,接入电路中的电阻变小,电路中的总电阻变小,由I=可知,电路中的电流变大,即通过R的电流越大,故C正确;油位越低,浮标下移,滑片上移,接入电路中的电阻变大,电路中的总电阻变大,由I=可知,电路中的电流变小,由U=IR可知,R′两端的电压变小,因串联电路中总电压等于各分电压之和,所以R 两端的电压越大,故D错误.5.【答案】D【解析】A项导体接入电路,如果开关没有闭合,电路没有构成通路,则电路中也没有电流,该选项错误;B项当导体两端电压一定时,导体中通过的电流越大,说明它的电阻越小,题中没有“电压一定”这个条件,该选项错误;C项电压是形成电流的首要条件,小灯泡有电流通过,则小灯泡两端一定有电压,该选项错误;D项电阻一定时,其电压越大,通过的电流越大,题中“导体、该导体”的字眼就说明了电阻一定,因此该选项正确.6.【答案】A【解析】电铃正常工作时的电压U电铃=6 V,电流I=1 A,因为电源电压12 V大于电铃正常工作时的电压6 V,所以,要使电铃能在12 V的电路上正常工作,必须给它串联一个电阻,故C、D错误;串联电路中各处的电流相等,串联电路中总电压等于各分电压之和,所以串联电阻两端的电压:UR=U -U电铃=12 V-6 V=6 V,由I=可得,串联电阻的阻值:R===6 Ω,故A正确,B错误.7.【答案】A【解析】串联电路中各处的电流相等,电阻R1、R2串联在电路中时,通过它们的电流之比为1∶1,由欧姆定律得:===.8.【答案】B【解析】当S断开时,两电阻串联,电流表测电路中的电流,由I=可得,电路中的总电阻:R===10 Ω,因串联电路中总电阻等于各分电阻之和,所以R1的阻值:R1=R-R2=10 Ω-6 Ω=4 Ω;当S闭合时,电路为R1的简单电路,则电路中电流表的示数:I′===0.75 A.9.【答案】B【解析】根据R=,测量电阻时,应该测量电阻两端的实际电压和通过电阻的实际电流;而安培表实际测量的是通过待测电阻和伏特表的总电流,即电流偏大,而伏特表是与电阻并联连接,测量的电压是准确的,由R=可知,电阻的测量值小于真实值.故选B.10.【答案】B【解析】11.【答案】A【解析】图中是安培表内接法,由于安培表的分压作用,电压测量值偏大,电流表测量值准确,根据欧姆定律I=可知,电阻测量值偏大,等于电阻R与安培表内阻之和.故选A.12.【答案】C【解析】串联电路中总电阻等于各分电阻之和,阻值都为10 Ω的两个电阻串联后,其等效电阻:R=R1+R2=10 Ω+10 Ω=20 Ω.13.【答案】C【解析】在此电路中,由于电压表串联在电路中,相当于电路断路,电压表测量电源电压,电流表示数接近于零.故选C.14.【答案】C【解析】电阻R1和R2串联时,因串联电路中各处的电流相等,且U1>U2,所以,由I=的变形式R=可知,R1>R2,将这两个电阻并联时,因并联电路中各支路两端的电压相等,所以,由I=可知,I1<I2.15.【答案】C【解析】由电路图可知,灯泡与滑动变阻器串联,电流表测电路中的电流;滑动变阻器的滑片P向右移动的过程中,接入电路的电阻变大,电路的总电阻变大;根据I=可知,电路中的电流变小,即电流表的示数变小;灯泡变暗.故选C.16.【答案】欧姆定律或R=断开滑片平均值【解析】17.【答案】1.26【解析】由题意可知,电阻R1与电阻R2并联,并联电路中各支路两端的电压相等,两电阻两端的电压:U1=U2=U=6 V,因为I=,通过R1的电流:I1===1.2 A.18.【答案】1∶1 2∶11∶21∶1【解析】因为串联电路中各处的电流相等,所以两电阻串联时,通过两电阻的电流相等,即电流之比为1∶1;由I=可得,电压U=IR,R1、R2两端的电压之比:U1∶U2=IR1∶IR2=R1∶R2=2∶1.因为并联电路中各支路两端的电压相等,所以两电阻并联时,两电阻两端的电压相等,即电压之比为1∶1;则通过两电阻的电流之比:I1∶I2=1∶1=R2∶R1=1∶2.19.【答案】(1)(2)8.50.2632.7 Ω(3)∶∶变小变小不变【解析】(1)根据电流表串联在电路中,电压表并联在电阻两端,电流从电表的正接线柱流入,负接线柱流出,简称(正进负出).(2)电压表所选量程为:0~15 V,其分度值为:0.5 V,由指针位置可知U=8.5 V,电流表所选量程为:0~0.6 A,其分度值为:0.02 A,由指针位置可知I=0.26 A,由I=得R==≈32.7 Ω.(3)∶在图3的实验电路中,应将连在滑动变阻器左端的导线改接在待测电阻左端的接线柱上.∶因滑动变阻器和待测电阻串联,若滑动变阻器滑片向右滑动,此时滑动变阻器阻值增大,整个电路中电流减小,待测电阻两端电压减小.而待测电阻阻值不变,因为电阻不随其两端电压和电流的改变而改变.20.【答案】在导体电阻一定时,通过导体的电流与导体两端的电压成正比在电压一定时,通过导体的电流与导体的电阻成反比【解析】(1)电压表与电阻R0并联,电流表串联在电路中;(2)表一中的电阻R=5 Ω不变,随着导体两端的电压增大,通过导体的电流也增大,并且成倍数的增大,即在导体电阻一定时,通过导体的电流与导体两端的电压成正比;表二中的电压U=2 V不变,当电阻增大时,通过导体的电流减小,并且成倍数的减小,即在电压一定时,通过导体的电流与导体的电阻成反比.21.【答案】(1)0~0.6 A减小误差温度(2)(3)乙电流随电压的增大而减小(4)数据如表所示;(5)电阻受温度影响,随温度升高而增大【解析】(1)电路中的最大电流:I===0.3 A,所以电流表选择的量程为0~0.6 A;此量程分度值小,精确度高,可以减小读数时产生的误差,并且电路中电流小,减少了温度对电阻的影响;(2)电压表选0~3 V量程,电流表选0~0.6 A量程,当滑动变阻器接左上与右下两个接线柱,滑动变阻器的滑片P处于最左端时,连入电路的阻值最大;(3)伏安法测量电阻的实验中,电压表测量加在电阻两端的电压,电流表测量的是通过电阻的电流;当电阻两端电压增大,电流也应该随之增大,而乙表中的电流随电压的增大而减小,因此可以得出乙同学的电路接错了.(4)电压表量程是0~3 V,由图乙所示电压表可知,电压表分度值是0.1 V,电压表示数是2.8 V;电流表量程是0~0.6 A,由图乙所示电流表可知,电流表分度值是0.02 A,电流表示数是0.28 A;由I=,可得电阻R3===10 Ω;电阻阻值R=(10 Ω+10.4 Ω+10 Ω)≈10.1 Ω,数据如表.(5)随着实验的进行,通电时间增长,电阻产生的热量增多,电阻温度升高,电阻阻值受温度影响,随温度升高而变大,所以三次实验计算所得的电阻值不完全相同.22.【答案】解:由电路图可知,R1与R2串联,电压表V1测电源的电压,电压表V2测R2两端的电压,由于串联电路中总电压等于各分电压之和,则R1两端的电压:U1=U-U2=8 V-5 V=3 V,串联电路中各处的电流相等,根据欧姆定律可得,电路中的电流:I===0.25 A,则R2的阻值:R2===20 Ω.答:电路中的电流为0.25 A,R2的阻值为20 Ω.【解析】由电路图可知,R1与R2串联,电压表V1测电源的电压,电压表V2测R2两端的电压,根据串联电路的电压特点求出R1两端的电压,根据串联电路的电流特点和欧姆定律求出电路中的电流,再根据欧姆定律求出R2的阻值.23.【答案】解:(1)由串联电路特点可知:R=R1+R2=20 Ω+5 Ω=25 Ω,(2)电路电流:I===0.72 A.答:(1)它们的等效电阻是25 Ω;(2)如果电压是18 V,则电路中的电流为0.72 A.【解析】(1)由串联电路特点,求出串联电阻阻值.(2)由欧姆定律,根据公式I=求出干路电流.24.【答案】解:串联后接到18 V的电源上,通过它们的电流为2 A,则R串=R1+R2===9 Ω;并联接在同一电源上时,总电流为9 A,则并联后总电阻为R并===2 Ω;即:+=;解得:R1=3 Ω,R2=6 Ω或R1=6 Ω,R2=3 Ω;答:R1=3 Ω,R2=6 Ω或R1=6 Ω,R2=3 Ω.【解析】并联电路中电流的规律I=I1+I2,并联电路中电压的规律U=U1=U2,串联电路的电压规律为:U=U1+U2;串联电路的电流规律为:I=I1=I2.欧姆定律的表达式为:I=.。

2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案

2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案

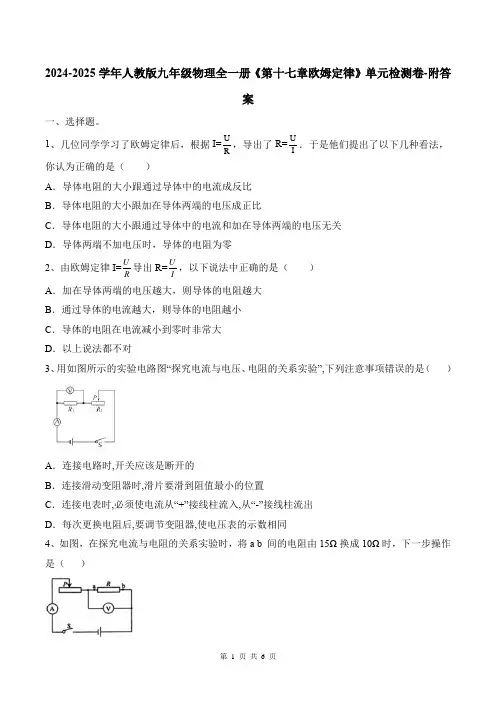

2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案一、选择题。

1、几位同学学习了欧姆定律后,根据I=UR ,导出了R=UI.于是他们提出了以下几种看法,你认为正确的是()A.导体电阻的大小跟通过导体中的电流成反比B.导体电阻的大小跟加在导体两端的电压成正比C.导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D.导体两端不加电压时,导体的电阻为零2、由欧姆定律I=UR 导出R=UI,以下说法中正确的是()A.加在导体两端的电压越大,则导体的电阻越大B.通过导体的电流越大,则导体的电阻越小C.导体的电阻在电流减小到零时非常大D.以上说法都不对3、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是()A.连接电路时,开关应该是断开的B.连接滑动变阻器时,滑片要滑到阻值最小的位置C.连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出D.每次更换电阻后,要调节变阻器,使电压表的示数相同4、如图,在探究电流与电阻的关系实验时,将a b 间的电阻由15Ω换成10Ω时,下一步操作是()A.读出电流表与电压表的示数B.将滑片P向左移动C.将滑片P向右移动D.适当减少电池的节数5、某同学利用下图所示的电路做“伏安法测电阻”的实验,已知电源电压恒为6 V,滑动变阻器标有“20 Ω,1 A”字样,实验中该同学填写的实验数据如下表所示.①该同学测得此电阻的阻值约为10 Ω;①序号“3”的实验中,滑动变阻器与待测电阻的阻值之比为1:2;①序号“1”和“4”的实验数据表明待测电阻R,不是定值电阻;①仅用该同学的实验器材就能探究电流与电压的关系.上述关于实验的几种说法中正确的是A.①①B.①①C.①①①D.①①6、对公式R=U/I下列说法中正确的是()A.导体电阻的大小跟它两端的电压和通过的电流无关B.导体电阻的大小跟导体中的电流成反比C.导体电阻的大小跟导体两端的电压成正比D.当导体两端的电压为零时,导体的电阻也为零7、下列关于电流、电压、电阻的关系说法正确的是()A.电压大的电路中电流一定大B.电阻大的电路中电流一定小C.导体中的电流与电压、电阻无关D.导体中的电阻与电流、电压无关8、关于电流、电压和电阻的关系,下列说法正确的是()A.导体电阻跟导体两端的电压成正比,跟导体中的电流成反比B.有电流通过这段导体,这段导体两端一定有电压C.通过导体的电流越大,这段导体的电阻一定越小D.两个电阻中的电流相等,则两电阻一定是串联9、如图所示,电源电压保持不变,闭合开关S,滑动变阻器滑片向右滑动过程中,说法正确的()A.滑动变阻器接入电路电阻变大,电压表V示数变大B.电流表A1示数变小,电流表A示数变大,电压表V示数不变C.电流表A与A1示数之差变小,电压表V与A示数之比变大D.电压表V与电流表A1示数之比变大,电压表V与电流表A示数的乘积变小10、如图所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片P向右移动的过程中,下列说法正确的是()A.电压表的示数变大B.电流表A1和电流表A2的示数均减小C.电流表A1的示数与电流表A2的示数之差减小D.电压表V的示数与电流表A1的示数比值不变二、填空题。

人教版九年级物理全一册《第十七章欧姆定律》单元检测题(含答案)

人教版九年级物理全一册《第十七章欧姆定律》单元检测题(含答案)

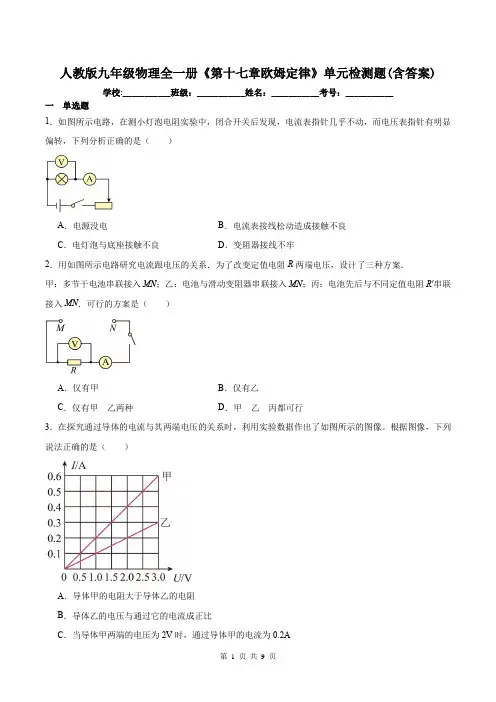

人教版九年级物理全一册《第十七章欧姆定律》单元检测题(含答案)学校:___________班级:___________姓名:___________考号:___________一单选题1.如图所示电路,在测小灯泡电阻实验中,闭合开关后发现,电流表指针几乎不动,而电压表指针有明显偏转,下列分析正确的是()A.电源没电B.电流表接线松动造成接触不良C.电灯泡与底座接触不良D.变阻器接线不牢2.用如图所示电路研究电流跟电压的关系.为了改变定值电阻R两端电压,设计了三种方案.甲:多节干电池串联接入MN;乙:电池与滑动变阻器串联接入MN;丙:电池先后与不同定值电阻R′串联接入MN.可行的方案是()A.仅有甲B.仅有乙C.仅有甲乙两种D.甲乙丙都可行3.在探究通过导体的电流与其两端电压的关系时,利用实验数据作出了如图所示的图像。

根据图像,下列说法正确的是()A.导体甲的电阻大于导体乙的电阻B.导体乙的电压与通过它的电流成正比C.当导体甲两端的电压为2V时,通过导体甲的电流为0.2AD.将两导体并联后接在3V的电源上时,干路中的电流为0.9A4.如图所示电路,电源电压保持不变,R2是最大阻值为10Ω的滑动变阻器,R1=5Ω,当滑片P由a端滑到b端时,电流表的两次示数之比为()A.1∶2B.2∶1C.3∶l D.1∶35.如图所示,电源电压恒定.闭合开关S1S2,电压表示数为9V,电流表示数为1.5A;断开开关S2,电压表示数为6V.则R1和R2的阻值分别是A.6Ω 2ΩB.6Ω 3ΩC.4Ω 2ΩD.4Ω 3Ω6.在如图所示的电路中,电源电压保持不变,闭合开关S后,向右移动滑片P。

下列说法中错误的是()A.电压表的示数变大B.电压表的示数不变C.电流表A的示数变小D.电流表A1的示数变小7.如图所示电路,电源电压保持不变,闭合开关S后,滑动变阻器滑片P向左移动的过程中(不考虑灯丝的电阻变化),下列说法正确的是()A.电流表示数逐渐变小B.电压表示数逐渐变小C.电压表示数逐渐变大D.小灯泡的亮度逐渐变暗8.如图所示,当闭合开关后,滑动变阻器的滑片P向左滑动,小灯泡的亮度将()A.不变B.变暗C.变亮D.以上三种情况均有可能9.李明同学在“探究通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了如图所示的图象,下列说法中错误的是()A.当在导体乙的两端加上2V的电压时,通过乙导体的电流为0.2AB.将甲乙两导体并联接到电压3V的电源上时,干路中的电流为0.9AC.导体甲的电阻大于导体乙的电阻D.导体两端的电压为零时,导体的电阻不为零10.小明按图甲所示电路图做实验,闭合开关S 断开S1,两表读数如图乙所示。

人教版物理九年级全一册第十七章 欧姆定律 测试卷 含答案

人教版物理九年级全一册第十七章 欧姆定律  测试卷   含答案

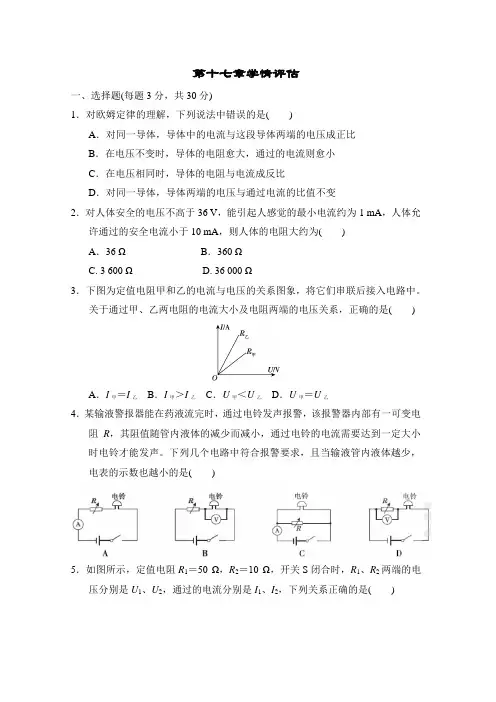

第十七章学情评估一、选择题(每题3分,共30分)1.对欧姆定律的理解,下列说法中错误的是()A.对同一导体,导体中的电流与这段导体两端的电压成正比B.在电压不变时,导体的电阻愈大,通过的电流则愈小C.在电压相同时,导体的电阻与电流成反比D.对同一导体,导体两端的电压与通过电流的比值不变2.对人体安全的电压不高于36 V,能引起人感觉的最小电流约为1 mA,人体允许通过的安全电流小于10 mA,则人体的电阻大约为()A.36 ΩB.360 ΩC. 3 600 ΩD. 36 000 Ω3.下图为定值电阻甲和乙的电流与电压的关系图象,将它们串联后接入电路中。

关于通过甲、乙两电阻的电流大小及电阻两端的电压关系,正确的是()A.I甲=I乙B.I甲>I乙C.U甲<U乙D.U甲=U乙4.某输液警报器能在药液流完时,通过电铃发声报警,该报警器内部有一可变电阻R,其阻值随管内液体的减少而减小,通过电铃的电流需要达到一定大小时电铃才能发声。

下列几个电路中符合报警要求,且当输液管内液体越少,电表的示数也越小的是()5.如图所示,定值电阻R1=50 Ω,R2=10 Ω,开关S闭合时,R1、R2两端的电压分别是U1、U2,通过的电流分别是I1、I2,下列关系正确的是()A.I1∶I2=1 ∶1B.I1∶I2=1 ∶2C.U1∶U2=1 ∶1D.U1∶U2=2 ∶16.如图所示的电路中,电源电压不变,闭合开关S,L1、L2均正常发光。

一段时间后,两个电表的示数都变大,如果只有L1或L2一处发生了故障,则下列判断正确的是()A.L1短路B.L2短路C.L1断路D.L2断路7.如图所示,电源电压保持不变,闭合开关,在滑动变阻器的滑片P向右滑动的过程中()A.电流表A2示数不变B.电流表A2示数变小C.电压表V示数变小D.电流表A1示数变大8.小明在探究通过导体的电流跟电阻的关系实验中,如图甲所示,电源电压恒为6 V,根据测量数据得到如图乙所示的图象。

人教版九年级物理第十七章《欧姆定律》综合检测卷(含答案)

人教版九年级物理第十七章《欧姆定律》综合检测卷(含答案)

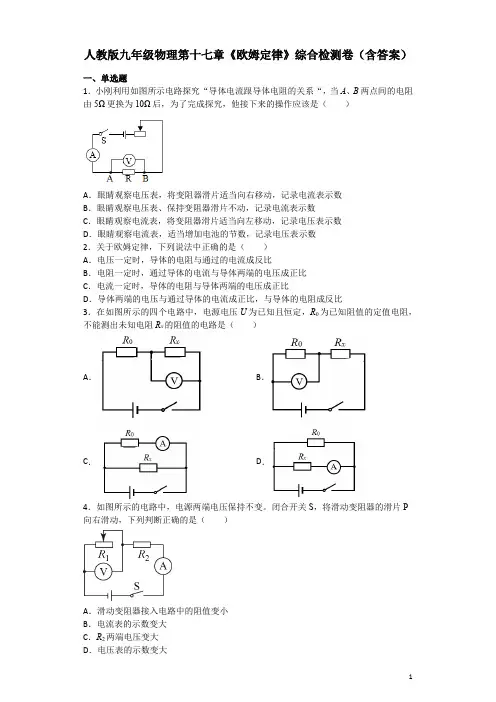

人教版九年级物理第十七章《欧姆定律》综合检测卷(含答案)一、单选题1.小刚利用如图所示电路探究“导体电流跟导体电阻的关系“,当A、B两点间的电阻由5Ω更换为10Ω后,为了完成探究,他接下来的操作应该是()A.眼睛观察电压表,将变阻器滑片适当向右移动,记录电流表示数B.眼睛观察电压表、保持变阻器滑片不动,记录电流表示数C.眼睛观察电流表,将变阻器滑片适当向左移动,记录电压表示数D.眼睛观察电流表,适当增加电池的节数,记录电压表示数2.关于欧姆定律,下列说法中正确的是()A.电压一定时,导体的电阻与通过的电流成反比B.电阻一定时,通过导体的电流与导体两端的电压成正比C.电流一定时,导体的电阻与导体两端的电压成正比D.导体两端的电压与通过导体的电流成正比,与导体的电阻成反比3.在如图所示的四个电路中,电源电压U为已知且恒定,R0为已知阻值的定值电阻,不能测出未知电阻R x的阻值的电路是()A.B.C.D.4.如图所示的电路中,电源两端电压保持不变。

闭合开关S,将滑动变阻器的滑片P 向右滑动,下列判断正确的是()A.滑动变阻器接入电路中的阻值变小B.电流表的示数变大C.R2两端电压变大D.电压表的示数变大5.如图所示,这是一种显示汽车油箱油量的装置图,其中滑杆P相当于滑动变阻器R 的滑片,下列关于该装置的说法错误的是()A.若电流表读数增大,R接入电路的电阻减小B.若电流表读数增大,表明油量增多C.若电流表读数减小,电阻0R的功率减小D.若电流表读数减小,滑动变阻器R两端的电压减小6.有一种金属导体材料在0~100℃之间时,电阻R与温度t(℃)满足关系:R=100+2t (单位Ω)。

用这种材料制成的热敏电阻与电压表等元件连成如图电路。

电源电压为6V,电压表量程为0~3V,R0阻值为200Ω。

若把电压表的刻度盘改为指示水温的刻度盘,则下列说法正确的是()A.水温刻度不均匀,环境温度越高,对应电压表读数越大B.该装置的测温范围是0~100℃C.水温刻度盘上的0℃与电压表0V对应D.若将R0换成更大的电阻,则温度计的测温范围会变小7.如图为利用光敏电阻设计的监控装置示意图,R1是光敏电阻,当光照射的强度增大时其阻值变小,R2是定值电阻,电源电压不变。

人教版九年级全册物理第17章测试卷及答案

人教版九年级全册物理第17章测试卷及答案

精品基础教育教学资料,仅供参考,需要可下载使用!第十七章欧姆定律一、单选题1.将电阻R1=3 Ω的导体与电阻为R2的导体串联后总电阻为6 Ω,则R1与R2并联后总电阻是( )A. 6 ΩB. 4 ΩC. 1.5 ΩD. 1 Ω2.串联电路随着用电器的个数增加,其总电阻( )A.变大B.变小C.不变D.无法判断3.将电阻为R的粗细均匀电阻丝对折起来接入电路,此时电阻为( )A.RB. 2RC.RD.R4.有两个电阻,R1=10 Ω,R2=6 Ω,如果把它们串联在电路中,通过它们的电流分别为I1、I2,它们两端的电压分别为U1、U2,则I1∶I2、U1∶U2分别为( )A. 1∶1 5∶3B. 5∶3 1∶1C. 1∶1 1∶1D. 5∶3 2∶35.一个滑动变阻器上标有“50 Ω 1.5 A”字样,把它和30 Ω的定值电阻串联起来接入电路,则电路的总电阻变化范围是( )A. 0~30 ΩB. 0~50 ΩC. 0~80 ΩD. 30 Ω~80 Ω6.关于公式I=的物理意义,下列说法正确的是( )A.导体两端的电压越大,导体中的电流越大B.导体两端的电压不变时,导体的电阻与通过导体的电流成反比C.导体的电阻越大,导体中的电流越小D.导体中的电流跟这段导体两端的电压成正比,跟这段导体的电阻成反比7.将阻值分别为10 Ω和100 Ω的两个电阻并联后,其总电阻为( )A.等于10 ΩB.大于10 Ω小于100 ΩC.大于100 ΩD.小于10 Ω二、填空题8.在探究“电流与电阻的关系”实验中,(1)某同学连接了如图所示的电路(电路元件完好,接线柱接线牢固).在未检查电路连接是否正确的情况下,闭合开关,调节滑动变阻器滑片,电流表的示数将____________选填”变化”或”不变”),电压表示数将______________;(选填”变化”或”不变”)(2)检查电路,发现有一处连接错误,请指出连接错误的导线________(选填a、b、c、d).(3)将电路连接正确后,闭合开关,他多次只改变电阻R的阻值,测得相应的电流值,如上表所示.根据表中数据,通过导体的电流与导体的电阻________(填“成或不成”)反比,其原因是________________________________.(4)若闭合开关后,小灯泡不亮,电流表无示数,电压表示数接近电源电压,出现这种故障的原因可能是____________________________.9.如图所示的电路,电源电压为20 V,R1=25 Ω,电流表的示数为0.25 A,则R2的阻值为________,电压表的示数为________.10.当电阻为10 Ω的导体两端加上某一电压时,通过此电阻的电流是3 A,如果将这个电压加在20 Ω的电阻两端,则通过它的电流是________A.11.对人体来说,皮肤干燥时________,潮湿时电阻就变________.所以当带电体接触到潮湿皮肤时,通过人体的电流会很________,很危险.12.图甲是探究通过导体的电流与电阻关系的电路图(电源电压保持不变),图乙是依据五次实验的数据描点绘制的I-R图象.分析图象可得实验结论:____________________.13.探究电流与电压的关系时,应控制________不变,实验的结论是:保持________不变时,电流与________成________比.14.表格里是“研究电流跟电压关系”的实验记录.从表中数据分析可得结论:__________一定时,___________________________.三、实验题15.小明利用如图所示的电路做“探究通过导体的电流与导体电阻关系”的实验.他使用的器材有:两节干电池,阻值为5 Ω(R1)、10 Ω(R2)、20 Ω(R3)的定值电阻、“15 Ω1 A”的滑动变阻器、电流表、电压表和开关各一只,导线若干.正确连接好电路后,小明首先将R1接入电路,移动滑动变阻器滑片使R1两端的电压为1.5 V,读出电流表的示数.①小明将用R2替换R1接入电路,接下来他应该进行的操作是______________________,读出电流表的示数.②小明用R3替换R2接入电路进行实验,发现无论怎样移动滑动变阻器,R3两端的电压始终无法达到 1.5 V.经检查,电路连接无误,各元件均完好.请你帮他找出一种可能的原因______________________________.③在不改变电路和器材的前提下,针对②中的问题,怎样改进该实验,请写出你的办法:____________________________________________.16.在下面的方框内画出伏安法测电阻的电路图,并根据电路图连接电路.在连接电路图时开关应处于________状态,滑动变阻器的滑片应位于________(填A或B)端,这主要是为了避免电路中的________过大,而烧坏电路中的有关元件.17.如图1电路所示,在测量电阻的实验中,R为镍铬丝,滑动变阻器R1的阻值范围为0~10 Ω. 请回答下列问题:(1)用符号在电路图中把安培表和伏特表表示出来.(2)移动滑动变阻器的滑片P,主要是改变________.(选填下列选项代号)①电池的电压②R′两端的电压③R的阻值④通过R的电流强度(3)R两端的电压,最大为_______V.(4)在这个实验中,最好选用量程为________的伏特表.(选填下列选项代号)①100 mV ②1 V ③3 V ④15 V(5)根据以上的结论(R约为3 Ω),用笔画线代替导线把图2的元件连成电路.(画线不要交叉,元件位置不要移动)四、计算题18.有两只定值电阻:R1=30 Ω,R2=60 Ω,每只电阻两端允许加的最大电压值均为6 V.求:(1)把R1和R2并联后,干路中允许通过的最大电流是多少?(2)把R1和R2串联后,串联电路两端允许加的最大电压是多少?19.将两电阻R1、R2串联接在电压为6 V的电路上,通过R1的电流为0.6 A,R2两端的电压为3.6 V.若将两电阻并联接在同一个电路中,问:(1)并联后的总电阻多大?(2)通过R1、R2的电流各是多大?五、作图题20.在“探究通过定值电阻的电流与电压的关系”实验中:(1)如图所示,用笔画线代替导线,将实验电路连接完整(要求滑片左移时,滑动变阻器接入电路的阻值变小);(2)在虚线框中画出实验电路图.21.在探究通过导体的电流与导体两端电压的关系实验中,(1)根据实验要求,在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出);(2)根据所画的电路图,用笔画线代替导线将实物图连接起来,使之成为符合实验要求的电路.要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好).22.东东在做“探究通过导体的电流与电阻的关系”的实验中,采用了如图甲所示的电路图.请按照电路图,用笔画线表示导线,将图乙中的实物图连接完整.答案解析1.【答案】C【解析】根据R串=R1+R2得:R2=R-R1=6 Ω-3 Ω=3 Ω,R1与R2并联后总电阻=+,即=+,解得:R并=1.5 Ω,故选C.2.【答案】A【解析】当串联电路随着用电器的个数增加时,相当于增长了电阻的长度,长度越长电阻越大,所以总阻值也会变大.3.【答案】D【解析】在电阻丝温度不变的条件下,电阻的影响因素是材料、长度、横截面积,当电阻丝对折后,长度变为原来的,横截面积变为原来的2倍,导体的电阻与长度成正比,与横截面积成反比,此时电阻变为原来的四分之一.故选D.4.【答案】A【解析】串联电路各处的电流相等,即I1∶I2=1∶1;由U=IR,可得:它们两端的电压之比U1∶U2=R1∶R2=10 Ω∶6 Ω=5∶3.5.【答案】D【解析】6.【答案】D【解析】A项必须是对于同一段导体,即电阻不变,其两端的电压越大,导体中的电流越大,此选项中没有说明是同一段导体,故错误;B项电阻是导体本身的一种性质,其阻值不随着电压和电流的改变而改变,故错误;C项必须在电压一定时,导体的电阻越大,导体中的电流越小,故错误;D项据欧姆定律可知,导体中的电流与其两端的电压成正比,与其电阻成反比,故正确.7.【答案】D【解析】因为并联电路电阻的关系为:=+,所以并联电路的总电阻小于任一支路的电阻,即小于各支路中最小的电阻,故总电阻一定小于10 Ω.8.【答案】(1)变化不变(2)d(3)不成未保持电阻两端的电压不变(4)电阻R断路【解析】(1)由图知,电流表串联在电路中,电压表测量滑动变阻器和电阻的总电压(电源电压),所以闭合开关,调节滑动变阻器滑片,滑动变阻器的阻值变化,电流表的示数将变化,电压表示数将不变;(2)由(1)知,电压表测量的是滑动变阻器和电阻的总电压(电源电压),应该与电阻并联,所以导线d连接错误,应将其与电阻左边的接线柱相连;(3)由表格中数据知,三组电流和电阻的乘积(电阻两端的电压)不断发生变化,所以通过导体的电流与导体的电阻不成反比;(4)小灯泡不亮,电流表无示数,说明电路断路,电压表示数接近电源电压,说明与电压表并联的电阻断路.9.【答案】55 Ω13.75 V【解析】由电路图可知,两电阻串联,电压表测R2两端电压,电流表测电路电流;电阻R1两端电压:U1=IR1=0.25 A×25 Ω=6.25 V,电阻R2两端电压:U2=U-U1=20 V-6.25 V=13.75 V,则电压表示数为13.75 V;电阻R2的阻值:R2===55 Ω.10.【答案】1.5【解析】由I=,得电阻两端电压为U=I1R1=3 A×10 Ω=30 V,通过另一个电阻的电流为I2==1.5 A.11.【答案】电阻较大小大【解析】对人体来说,皮肤干燥时电阻较大,由于水是导体,潮湿时人体电阻就变小,所以,由I =可知,当带电体接触到潮湿皮肤时,通过人体的电流会很大,很危险.12.【答案】在导体两端电压一定时,通过导体的电流与导体的电阻成反比【解析】图象的横坐标表示电阻,纵坐标表示电流,是个反比例函数图象,可得结论:在导体两端电压一定时,通过导体的电流与导体的电阻成反比.13.【答案】电阻电阻电压正【解析】14.【答案】电阻电流跟电压成正比【解析】由表中数据可知:保持电阻R=15 Ω时,电压越来越大,电流的大小也是越来越大,而且电压与电流的比值都等于15,因此在电阻一定时,电流跟电压成正比.15.【答案】①移动滑动变阻器滑片使R2两端的电压为1.5 V ②滑动变阻器最大阻值过小(或定值电阻两端的电压过小;电源电压过大) ③保持定值电阻两端的电压为2 V不变【解析】①用R2替换R1接入电路,接下来他应该进行的操作是:移动滑动变阻器滑片使R2两端的电压为1.5 V.②用R3替换R2接入电路进行实验,发现无论怎样移动滑动变阻器,R3两端的电压始终无法达到1.5 V,可能是滑动变阻器最大阻值太小,滑动变阻器分压太小,使电阻R3两端的电压过大造成的;或是由于定值电阻两端的电压太小造成的;或是电源电压太大.③在不改变电路和器材的前提下,针对②中的问题,改进的方法是:适当提高定值电阻两端的电压,如:保持定值电阻两端的电压为2 V不变.16.【答案】断开A电流【解析】①设计伏安法测电阻的电路图,由于不知道电路电流和电阻最大电压,所以电流表、电压表选择最大量程接入电路.②为避免接错线路,电流过大烧坏用电器,在连接电路时开关应处于断开状态,滑动变阻器的滑片应处于最大值,即位于A端.17.【答案】(1)(2)④(3)1.5 (4)③(5)【解析】(1)与电阻并联的是电压表;与电阻串联的是电流表;(2)滑动变阻器的主要作用是改变电阻两端的电压和通过R的电流,所以④正确;(3)因为电源电压为1.5 V,当滑动变阻器电阻为零时,电阻两端的电压最大,为1.5 V;(4)电阻两端的最大电压为1.5 V,所以应选用③.18.【答案】解:(1)两电阻并联时,电阻两端电压相等,电阻两端所加的最大电压等于其额定电压6 V,干路电流I=I1+I2=+=0.2 A+0.1 A=0.3 A;(2)两电阻串联时,通过它们的电流相等,电路允许的最大电流为额定电流较小者,则电阻串联时电路电流为0.1 A,根据I=,可得:电阻串联允许加的最大电压:U=I(R1+R2)=0.1 A×(30 Ω+60 Ω)=9 V;答:(1)把R1和R2并联后,干路中允许通过的最大电流是0.3 A;(2)把R1和R2串联后,串联电路两端允许加的最大电压是9 V.【解析】已知电阻与额定电压,根据串并联电路特点与欧姆定律分析答题.19.【答案】解:(1)U1=6 V-3.6 V=2.4 VR1===4 Ω;R2===6 Ω;电阻R1、R2并联后的总电阻:R===2.4 Ω.(2)I1===1.5 A;I2===1 A.答:(1)并联后的总电阻2.4 Ω;(2)通过R1、R2的电流各是1.5 A,1A.【解析】(1)根据串联电路的电流规律和电压规律,分别求出电阻两端的电压和通过的电流,然后利用R=分别求出两个电阻的阻值,最后根据并联电路总电阻和分电阻的关系进行计算;(2)已知电源电压和电阻的阻值,直接利用I=即可求出通过R1、R2的电流.20.【答案】【解析】21.【答案】【解析】22.【答案】【解析】由电路图知:电压表与电阻并联,电源由2节干电池组成,所以电压表应选择0~3 V 的量程,对于定值电阻来说,其最小电阻是5 Ω,其最大电流约为0.6 A,故该电路的电流表选择小量程即可.。

人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)

人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(附含参考答案)学校:___________班级:___________姓名:___________考号:___________一、选择题1.关于欧姆定律,下列说法中正确的是()A.欧姆定律是通过推导得出的规律B.欧姆定律反映出了导体电阻跟电流和电压之间的关系C.欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D.由欧姆定律变形得U=IR,说明在导体电阻一定时,导体两端的电压U跟电流成正比2.如图所示,电源电压恒定,闭合开关S后,将滑动变阻器的滑片P向右移动。

下列说法中正确的是()A.电流表 A1的示数变大B.电压表V的示数变小C.电流表 A2与 A1的示数之差不变D.电压表V 与电流表A2的示数之比变小3.小明在探究通过导体的电流与其两端电压的关系时,将记录的实验数据通过整理作出如图所示的图像,分析图像,下列说法正确的是()A.导体A两端的电压与其通过的电流成正比B.导体A和B的电阻之比为2︰1C.当导体B两端电压为0V时,导体B的电阻变为0ΩD.当导体A和B并联在电压为2V的电源上,电路中的总电流为0.6A4.某同学利用如图1所示的电路进行实验,电源电压恒为3V,更换5个定值电阻Rx,得到如图2所示的图象,以下有关叙述正确的是()①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后,应将滑片P向右移A.只有②③B.只有①②C.只有③④D.只有②④5.小海设计了一种测定油箱内油量的模拟装置,如图所示,其中电源两端电压保持不变,R0是定值电阻,R 是滑动变阻器的电阻片,滑动变阻器的滑片P跟滑杆的一端连接,滑杆可以绕固定轴O转动,另一端固定着一个浮子.油箱中的油量减少时,浮子随油面下降,带动滑杆使变阻器的滑片P向上移动,从而引起电流表的示数发生变化.下列说法中正确的是()A.电流表示数变小时,表明油箱中的油量减少B.电流表示数变小时,电阻R0两端电压变大C.当油箱中的油量减少时,电流表示数变大D.当油箱中的油量减少时,变阻器R连入电路的电阻变小6.小伟给学校图书馆设计了一个测量空气湿度的电路图,如图甲所示,电源电压恒为6V,定值电阻R0的阻值为10Ω,湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

人教版九年级物理第十七章《欧姆定律》检测题(含答案)

人教版九年级物理第十七章《欧姆定律》检测题(含答案)

人教版九年级物理第十七章《欧姆定律》检测题(含答案)[测试范围:第十七章时间:45分钟分值:100分]一、选择题(每题3分,共36分)1.如图所示,能正确描述导体电阻一定时,通过导体的电流与它两端电压关系的图象是()2.关于欧姆定律,下列说法中正确的是()A.通过导体的电流跟该导体的电阻成正比,跟该导体两端的电压成反比B.当导体两端的电压一定时,导体的电阻跟通过该导体的电流成反比C.当通过导体的电流一定时,导体的电阻跟该导体两端的电压成正比D.当电阻一定时,通过导体的电流跟它两端的电压成正比3.如图所示,电源两端的电压恒定。

闭合开关S1,小灯泡发光,再闭合开关S2,则()A.电压表示数不变B.电流表示数变小C.小灯泡变亮D.电路的总电阻变大4.如图所示的电路中,电源电压不变,R1为定值电阻,闭合开关S后,当滑动变阻器R2的滑片自左向右移动时,下列判断中正确的是()A.电流表的示数不变,电压表的示数不变B.电流表的示数变大,电压表的示数变小C.电流表的示数变大,电压表的示数变大D.电流表的示数变小,电压表的示数不变5.在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。

由图中信息可知()A.A导体的电阻为10 ΩB.B导体的电阻为5 ΩC.A、B导体并联在电压为3 V的电源两端时,通过A导体的电流为0.6 AD.A、B导体串联在电压为3 V的电源两端时,通过B导体的电流为0.5 A6.在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。

过了一会儿,两电表的示数都突然变大,则该电路中出现的故障可能是()A.灯L发生了断路B.灯L发生了短路C.电阻R出现断路D.电阻R出现短路7.如图甲所示为气敏电阻阻值随有害尾气浓度β变化的曲线,某物理小组利用气敏电阻设计了汽车有害尾气排放检测电路,如图乙所示,电源电压恒定不变,R为气敏电阻,L为指示灯(电阻一定)。

闭合开关,当有害尾气浓度β增大时()A.电压表的示数增大,指示灯亮度增大B.电压表的示数减小,指示灯亮度增大C.电压表的示数减小,指示灯亮度减小D.电压表的示数增大,指示灯亮度减小8.如图所示,电源电压保持不变,若在甲、乙两处分别接入电压表,闭合开关S1、S2,测得U甲∶U乙=4∶3;若只断开开关S2,拆去电压表,并在甲、乙两处分别接入电流表,则此时I甲∶I乙是()A.1∶1B.4∶3C.3∶4D.16∶99.如图所示的电路中,电源电压保持不变,R1=20 Ω。

人教版九年级物理全册 第十七章 欧姆定律 练习题(含答案)

人教版九年级物理全册 第十七章 欧姆定律 练习题(含答案)

人教版九年级物理全册第十七章欧姆定律一、单选题1.图示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器。

闭合开关S,移动滑片P,多次记录电压表示数U和对应的电流表示数I,则绘出的U﹣I关系图象正确的是()A. B. C. D.2.如右图,电源电压U不变,开关S断开与闭合时,电压表的示数之比是5:8,则电阻R1与R2的阻值之比是( )A. 3:5B. 5:3C. 5:8D. 8:53.如图甲所示电路,电源电压不变,R1为定值电阻。

闭合开关S,将滑动变阻器R2的滑片P从一端移动到另一端的过程中,其中一个电压表的示数和电流表的示数变化情况如图乙所示,则下列说法中正确的是()A. R1的阻值是20ΩB. R2的最大阻值是30ΩC. 电源电压是6VD. 当滑片P在中点时对应的是C 点4.如图甲是某科技小组利用气敏电阻设计的汽车有害尾气排放检测电路,如图乙是气敏电阻随有害尾气浓度β变化的曲线,电源电压恒定不变,R为气敏电阻,L为指示灯。

当有害尾气浓度β增大时()A. 电压表的示数减小,指示灯亮度增大B. 电压表的示数增大,指示灯亮度增大C. 电压表的示数减小,指示灯亮度减小D. 电压表的示数增大,指示灯亮度减小5.在图所示的电路中,电源电压不变。

若将一个电流表串接在电路A、B两点中的某处。

则闭合开关后,在向右移动滑动变阻器滑片P的过程中,电压表示数与电流表示数的比值()A. 一定变小B. 可能变小C. 一定不变D. 可能变大6.教室里装有多盏电灯,上晚自习时,我们每多开一盏电灯时,则教室电路的()A. 总电阻增大B. 总电阻减小C. 总电压增大D. 总电流不变7.如图示电路中,电源电压不变。

闭合开关S1,再闭合开关S2(各元件均完好)。

则闭合开关S2前后,各元件变化情况描述正确的是()A. 灯L1变暗B. 灯L2变亮C. 电压表示数变小D. 电流表示数变大8.在如图所示的电路中,电源电压保持不变,闭合电键S,当滑动变阻器的滑片P向右移动时,下列说法中正确的是()A. 灯泡变暗,电压表示数变大B. 电路消耗的总功率变小,电压表示数不变C. 灯泡变亮,电压表示数不变D. 电路消耗的总功率变大,电压表示数不变9.如图所示电路电源电压恒定,R1=12Ω,R2=6Ω,R3是定值电阻。

九年级物理全一册第十七章《欧姆定律》综合检测卷-人教版(含答案)

九年级物理全一册第十七章《欧姆定律》综合检测卷-人教版(含答案)

九年级物理全一册第十七章《欧姆定律》综合检测卷-人教版(含答案)一、计算题1.将两个电阻R1、R2串联在恒为6V的电源上,电阻R1=10Ω,R2=20Ω,闭合开关,求:通过电路的电流。

2.如图电源电压为3V,电阻R1为5Ω。

闭合开关S时,电流表A的示数为0.8A,求:(1)通过电阻R1的电流;(2)通电1min整个电路消耗的电能。

3.在如图所示的电路中,R1和R2是两个定值电阻,阻值分别为R1=2Ω,R2=8Ω,电源两端的电压保持不变。

闭合开关S后,10s内通过R1的电荷量是20C。

求:(1)通过R1的电流;(2)电源电压;(3)通过R2的电流。

4.有一个电动机接在电压为6V不变的电源上,用手捏住电动机不让它转动,电流为3A,松手后电动机稳定转动,电流为0.3A.求:(1)电动机稳定转动时,线圈1min产生的热量;(2)电动机稳定转动1min输出的机械能;(3)此电动机将电能转化为机械能的效率为多少?5.在如图所示的电路中,电阻R1的阻值为10Ω,电流表的示数为1.2A。

(1)求电源电压U;(2)若在电路中接入一个电阻R2,使得接入前后电流表的示数变化了0.4 A,求电阻R2 的阻值。

6.在某一温度下,两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知,元件A和B的电阻分别为为多少Ω ?7.在如图(a)所示的电路中,电源电压为12伏,电阻1R的阻值为10欧。

闭合开关S,电压表的示数为 4.8伏。

R的电流。

(1)求通过电阻1R的阻值。

(2)求电阻2(3)现用电阻0R替换电阻1R、2R中的一个,替换后闭合开关,电压表经过调整量程后,指针正好指在满刻度处,如图(b)所示。

求电阻0R的阻值及电流表的示数。

8.如图是某家用电炖锅的简化电路图。

电源电压为220V,1R和2R均为加热电阻。

当开关S 接1时为加热状态,功率为880W;开关S接2时为保温状态,功率为220W。

试求:(1)电炖锅保温状态下电路中的电流是多少?(2)电阻1R的阻值是多少?(3)电炖锅保温状态下工作10min,电阻2R产生热量是多少?9.如图所示,电源电压为6V且保持不变,闭合开关S,电压表V1示数为4V,电流表示数为0.4A,求:(1)电阻R1的阻值大小;(2)电阻R2的阻值大小;10.如图所示的电路中,电阻R1的阻值为20Ω,电源电压不变。

(人教版)九年级物理全一册《第十七章 欧姆定律》单元测试卷-带答案

(人教版)九年级物理全一册《第十七章 欧姆定律》单元测试卷-带答案

(人教版)九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1.根据欧姆定律,下列说法正确的是()A.通过导体的电流越大,这段导体的电阻就越小B.导体两端的电压越大,这段导体的电阻就越小C.导体的电阻与电压成正比,与电流成反比D.同一导体两端的电压越大,这段导体中的电流就越大2.如图所示电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向左移动的过程中,下列说法正确的是()A.电灯L的亮度变暗B.电流表A的示数变小C.电压表V1的示数不变D.电压表V1与电压表V2示数之和不变3.某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据,绘制了电流随电压变化的图像,由图像可知()A.定值电阻的阻值为5ΩB.乙是小灯泡的I-U图象C.随着电压的升高,小灯泡的电阻值变小D.定值电阻和小灯泡并联接在4V的电源上,干路中的电流是1.2A4.近十年,中国高铁从追赶到领跑,实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图,其中电源电压保持不变,R0为定值电阻,R为光敏电阻,R的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时,光照强度减弱,下列说法正确的是()A.光敏电阻R的阻值减小B.电流表的示数增大C.电压表的示数减小D.电压表与电流表示数之比变大5.如图所示的电路中,定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。

闭合开关S,滑片P在b 端时,电流表示数为0.6A;当滑片P从b端移到a端的过程中,下列说法正确的是()A.电源电压为20V B.电压表与电流表示数的比值变小C.电流表示数的变化量为0.1A D.当滑片P在ab中点时,电压表示数为4V6.如图所示,电源电压保持不变,电阻R1=10Ω、R2=50Ω,当开关S断开时,电流表示数为0.1A.则开关S闭合时,电压表示数为()A.4V B.5V C.6V D.8V7.如图所示,当开关S闭合,甲、乙两表为电压表时,两表读数之比U甲:U乙为4∶1,当开关S断开,甲、乙两表为电流表时,两表的读数之比I甲:I乙为()A.4∶3 B.3∶2 C.3∶4 D.3∶18.乐乐设计了一款电子温度计,图甲是其电路原理图,电源电压为4.5V,且保持不变,电压表的量程为0~3V,定值电阻R0的阻值为300Ω,热敏电阻R1的阻值随环境温度变化的关系如图乙。

人教版九年级物理《第十七章 欧姆定律》测试卷(附答案)

人教版九年级物理《第十七章 欧姆定律》测试卷(附答案)

图7-22图7-23图7-21人教版九年级物理《第十七章 欧姆定律》测试卷一一.填空题(每空1分,共 17分)1.电视信号在天线上感应的电压约为0.1 mV ,合 V .经验证明, 只有 的电压对人体来说是安全的.家庭电路的电压为 V .家庭中常用的一种灯泡的电阻是1210Ω,若用KΩ作单位,可以写成 KΩ.2.如图7-21,电源电压保持不变,电阻R 1 = R 2 = R 3 = 10Ω。

要使R 2、R 3并联,应闭合开关 ,此时电流表的示数为I 1;要使R 1、R 2串联,开关S 1、S 2应 (填“断开”或“闭合”),此时电流表的示数为I 2;则3.小辉同学用伏安法测导体的电阻,实验方案和操作过程均正确,两表的连接和示数如图7-22所示. 这个实验可以改进的地方是_______________,你这样改的理由是_________________________.4. 某同学在用有两个量程的电压表(0~3V 和0~15V )测由两节干电池串联组成电池组的电压时,记录的是10V 。

他出现错误的原因是_______________________,实际电压应是___________。

5.欧姆定律的表达式为 ,在电压U 一定的条件下,导体的电阻R 越小,通过导体的电流I 越 。

两个电阻R 1和R 2(R 1>R 2)串联接入电路中,通过R 1的电流 (填“大于”、“等于”或“小于”)通过R 2的电流。

.6.某用电器的电阻是120Ω,要使电路中的总电流的1/5通过这个用电器,就跟这个用电器 联一个 Ω的电阻;若要使用电器两端的电压是总电压的1/5,则应跟这个用电器 联一个 Ω的电阻.二.选择题(每小题3分,共30分)1.在进行家庭电路的装修时,如果不小心使白炽电灯灯座的两根电线相接触,闭合开关接通电源,会出现下列哪种情况( )A .电灯的灯丝被烧断 B.电灯正常发光 C. 电灯发出暗淡的光 D.保险丝熔断2.小强同学在探究串联电路电流规律的实验中,按图7-23连接好了电路,合上开关S 后,发现两灯均不发光.为检测出电路故障,他将电压表接到灯L 1两端来测量电压,发现电压表有明显示数,而电流表示数几乎为零,则电路故障可能是( )A.灯L 1短路B.灯L 2断路C.电流表烧坏了D.灯L 1断路图7-243.如图7-24所示,当滑动变阻器的滑片向N端滑动时,电流表和电压表示数的变化情况是()A.两表示数都变大B.两表示数都变小C.电流示数变大,电压表示数变小D.电流示数变小,电压表示数变大4.白炽灯泡的灯丝断开后,可把断头搭接起来继续使用,这时灯丝的()A.电阻变大,电流减小B.电阻变小,电流增大C.电阻和电流都增大D.电阻和电流都减小5.发生电火灾后,产生应该做的是()A.用水灭火 B.用灭火器灭火C.用砂子灭火 D.切断电源并拔打119火警电话6.一位同学在做实验时,需要阻值为5欧的电阻一个,但手边只有4欧和10欧的电阻各两个,则下列办法可行的是()A.将两个4欧的电阻串联起来B.将两个10欧的电阻并联起来C.将两个4欧的电阻并联起来D.将两个10欧的电阻串联起来7.张弛同学在做“用变阻器改变灯的亮度”的实验时,她将一只小灯泡与滑动变阻器及开关串联后接在电源上,但闭合开关后无论怎样移动滑动变阻器的滑片,灯都不亮,为了检查电路故障,她另取一只电压表将表分别与小灯泡、开关并联时,表的指针均不动;将表与滑动变阻器并联时,表的指针明显偏转.则电路故障可能是()A.电源没电了B.小灯泡处开路C.滑动变阻器处开路D.开关处开路8.在表演台上某人声称具有特异功能——“不怕电”他把灯泡接到家庭电路的两根电线上,灯光亮.取下灯泡后,他用双手同时抓住两根电线,并让别人用测电笔触其肌肤,众人见氖管发光而瞠目结舌,对此某班同学展开讨论后形成以下观点,其中不正确的是()A.这是伪科学的撞骗行为B.此人也许真有不导电的特异功能C.此人与大地之间一定有良好的绝缘D.他去抓两根电线前,零线被助手切断了9.下列说法正确的是( )A.家庭电路用的保险丝是由电阻率大、熔点高的合金制成B.用测电笔测电时,手不准接触笔上任何金属体C.只有低于220V的电压才是安全的·D.螺丝口灯座的螺旋套,只准接在零线上10.有两个阻值不同的定值电阻R1、R2,它们的电流随电压变化的I—U图线如图7-25所示.如果R1、R2串联后的总电阻为R串,并联后的总电阻为R并,则关于R串、R并的I—U图线所在的区域,下列说法中正确的是Array A.R串在Ⅱ区域,R并在Ⅲ区域B.R串在Ⅲ区域,R并在Ⅰ区域1C.R串在Ⅰ区域,R并在Ⅱ区域D.R串在Ⅰ区域,R并在Ⅲ区域O图7-25三.实验题(23分)1.(13分)下图7-26是小明自制电子秤的原理示意图。

九年级物理第十七章《欧姆定律》测试卷-人教版(含答案)

九年级物理第十七章《欧姆定律》测试卷-人教版(含答案)

九年级物理第十七章《欧姆定律》测试卷-人教版(含答案)一、选择题(本大题共12小题)1.在图所示的电路中,闭合电键1S ,同时断开电键2S ,灯泡1L 和2L 均不亮,电压表有示数,电流表的示数为零.此时,闭合电键2S ,灯泡的亮暗和二个电表的示数没有任何变化.电路故障可能是A .1L 断路B .2L 断路C .1L 短路D .2L 短路2.如图所示是小灯泡的电流与其两端电压的关系图象,下列说法正确的是( )A .小灯泡的电阻不变,阻值为7.2ΩB .小灯泡的电流随其两端电压的增大而增加得越来越快C .小灯泡的电阻与其两端电压有关,随电压的增大而减小D .小灯泡的实际功率与其两端电压有关,随电压的增大而增大3.在探究“电流与电阻关系”实验中,某同学根据实验数据作出如图所示的图象,下列说法正确的是( )A .导体中的电流与导体的电阻成正比B .电源至少选用两节新干电池C .换用2Ω电阻做实验时,需要更换电压表量程D .多次实验是为了求平均值,以减小实验误差4.下列说法中,错误的是( )A .对于同一段导体,其两端的电压越大,通过它的电流也越大.B .当电阻一定时,通过导体的电流与导体两端的电压成正比.C .当电压一定时,通过导体的电流与导体的电阻成反比.D .对于同一段导体,通过它的电流增大,导体的电阻减小.5.下列表述中,对欧姆定律表达式U I R=,理解正确的是( ) A .两端电压大的导体,通过的它的电流也一定大.B .导体的电阻越大,通过它的电流一定越小.C .通过导体的电流与导体的电阻成反比.D .对于同一段导体,通过它的电流与加在它两端的电压成正比.6.实验室有甲、乙两只灯泡,甲标有“20V 1.0A”字样,乙标有“10V 0.5A”字样.现把它们并联起来,则该并联电路两端允许加的最大电流为(不考虑温度对灯泡电阻的影响)( )A .1.0AB .1.5AC .0.5AD .2.0A7.如图所示,当S 闭合,甲、乙两表为电压表时,两表示数比为53U U =甲乙::,则关于图中各个元件的判断,说法正确的是A .两个电阻的比值为5﹕3B .两个电阻的比值为2:3C .当S 断开,甲、乙两表为电流表时,两表示数比为3:2D .当S 断开,甲、乙两表为电流表时,两表示数比为2:58.如图所示,伏安法测电阻R 的电路图应该是( )A .B .C.D.9.下列图象能正确表示导体中的电流与这段导体两端电压关系的是A.B.C.D.10.小雨用如图所示的电路探究“一段电路中的电流跟电阻的关系”.在此实验过程中,当a、b两点间的电阻由5Ω更换为10Ω后,为了探究上述问题,他应该采取的唯一操作是A.保持滑动变阻器滑片不动B.将滑动变阻器滑片适当向左移动C.将滑动变阻器滑片适当向右移动D.将电池个数减少11.为了打击酒驾行为,交警常用酒精浓度检测仪对驾驶人员进行酒精测试,如图甲所示是一款酒精浓度检测仪的简化电路图,其电源电压保持不变,0R为定值电阻,R为酒精气体浓度传感器(气敏电阻),R的阻值与酒精气体浓度的关系如图乙所示.当接通电源时,下列说法正确的是()A.当酒精气体浓度减小时,R的阻值减少B.当酒精气体浓度增大时,电压表的示数与电流表的示数的比值不变C.当酒精气体浓度增大时,电压表的示数变大D.当酒精气体浓度增大时,电流表的示数变小12.如图所示,闭合开关S后,灯L发光.把滑动变阻器的滑片P向a端移动时,灯L的亮度与电流表示数的变化情况是()A.灯变亮,电流表示数变大B.灯变暗,电流表示数变小C.灯变亮,电流表示数变小D.灯变暗,电流表示数变大二、填空题(本大题共5小题)13.如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图象.把灯泡L和电阻R接在电源电压为2V的电路中,如图乙所示,R的阻值为________Ω,电流表的示数为________ A.14.如图所示电路,若L1的阻值为10Ω,只闭合S1时电流表示数为0.6A,则电源电压是________ V,S1、S2都闭合时电流表示数为1A,则L2的阻值为________Ω.15.用如图所示的电路图可以测定未知电阻RX的阻值.已知电源电压恒定,当单刀双掷开关S接a时,电流表的示数为0.3A;当开关S接b时,调节电阻箱R的旋盘,直到电流表示数又变为0.3A为止,读取电阻箱的电阻值为60Ω.由此可知,R X的的阻值为________Ω.16.如图a所示,是伏安法测电阻实验中利用电压表和电流表测量电阻的实验电路图。

(人教版)九年级物理全一册《第十七章欧姆定律》单元测试卷-附含答案

(人教版)九年级物理全一册《第十七章欧姆定律》单元测试卷-附含答案

(人教版)九年级物理全一册《第十七章欧姆定律》单元测试卷-附含答案一、单选题1.如图所示,是一科技创新小组同学们设计的水位计工作原理图,绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降,通过电压表显示的数据来反应水位升降情况。

水位最低时,滑杆P位于R的a端处。

L是一个指示灯,电路各部分接触良好,不计导线电阻。

下列判断错误的是()A.当电压表示数变大,指示灯变暗,则表明水位上升B.当水位下降时,则电压表示数变小,指示灯变亮C.当水位不变时,则电压表示数不变,指示灯不亮D.若将电压表改装成水位计,则电压表零刻度线处应该标为最低水位2.如图所示电路,电源电压保持不变,开关S闭合后,在滑动变阻器滑片P向左移动的过程中,下列说法正确的是()A.电压表V1示数变大,电流表A示数变大B.电压表V1示数不变,电压表V2示数变小C.电压表V2示数不变,电流表A示数变大D.电压表V1示数变大,电压表V2示数变小3.如图甲所示,有两个电路元件A、B串联在电路中,通过改变滑动变阻器滑片P的位置,改变通过它们的电流,根据多次测量的数据画出了通过两元件的电流I与其两端的电压U关系的图像如图乙所示。

若将A、B串联后直接接在另一个两端电压保持不变的电源上,闭合开关后,测得通过A的电流为0.1A;若将A、B两元件并联后直接接在这个电源上,则()A.此时电路两端的电压为2V B.此时元件B的电阻为40ΩC.此时元件B中的电流为0.1A D.此时电路中的总电流为0.6A4.如图甲为一个超声波加湿器,如图乙为其内部湿度监测装置的简化电路图。

已知电源电压为12V,定值电阻R1的阻值为30Ω,湿度计是由量程为0~9V电压表改装而成。

湿敏电阻R2的阻值随湿度RH变化的关系图像如图丙所示,其阻值最大为120Ω(图中未画出)。

则在电路安全工作的前提下,下列判断正确的是A.湿度增大时,R2的电流和电压都变大B.湿度增大时,电路中的总功率最大C.电路消耗的总功率最大为3.6WD.湿度为0时,电路中的电流为0.4A5.用伏安法测灯泡电阻时,若将电流表和电压表的位置接成如图所示电路,可能出现的情况是()A.电流表烧坏B.电压表示数为零C.灯泡不亮D.灯泡烧坏6.如图所示,小灯泡电阻为12Ω且保持不变,滑动变阻器最大阻值为100Ω,电源电压恒为18V,电流表量程0~0.6A,电压表量程0~15V要求闭合开关后两电表的示数均不超过所选量程,则正确的()A.在滑动变阻器滑片向右移动的过程中,电流表示数变小,电压表示数变小B.通过小灯泡的最大电流可为1.5AC.电压表的示数最小示数为0D.滑动变阻器的取值范围为18Ω~60Ω7.如图所示是流过两个电阻A和B的电流与电压关系的图象,下列说法正确的是()A .电压相同时,流过B 的电流比流过A 的电流大B .电流相同时,B 两端的电压比A 两端电压大C .A 的阻值是10ΩD .B 的阻值是0.1Ω8.如图所示,长度相同、横截面积不同的镍铬金属棒AB 和BC 连接在一起,如果在AC 两端加上一定的电压U ,设通过AB 、BC 的电流分别为1I 和2I ;AB 、BC 两端的电压分别为1U 和2U ;镍铬合金棒AB 、BC 的电阻分别为1R 和2R ,则( )A .121212,,I I R R U U ===B .121212,,I I R R U U <><C .121212,,I I R R U U =>>D .121212,,I I R R U U ≥>=9.某物理兴趣小组设计了一种测定蹦床所受压力的装置,其原理如图乙所示。

人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带参考答案

人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带参考答案

人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带参考答案学校:___________班级:___________姓名:___________考号:___________一、单选题1.针对欧姆定律公式I =U R,下列理解中正确的是( ) A .该公式适用于任何电路B .利用该公式的变形式R =U I,可以测量出导体的电阻 C .导体的电阻随导体两端的电压增大而增大D .导体的电阻与电压和电流都有关系2.如图所示,电源电压为3V 保持不变,闭合开关S ,电压表示数为2V ,下列说法正确的是( )A .若开关S 断开,电压表示数为0B .闭合开关S ,电压表测2L 两端电压C .闭合开关S ,1L 和2L 组成并联电路D .1L 和2L 阻值之比为2∶13.粗细相同的两根镍铬合金电阻线,长度关系是L 1>L 2,串联接入电路后,流过它们的电流分别为I 1、I 2;.两端电压分别为U 1、U 2。

则下列关系正确的是A .I 1=I 2,U 1>U 2B .I 1=I 2,U 1<U 2C .I 1>I 2,U 1<U 2,D .I 1<I 2,U 1>U 24.用石墨烯制成的湿敏电阻,其阻值会随含水量的升高而增大。

图是检测植物叶片含水量的电路,电源电压不变。

将湿敏电阻R 附着在叶片上,当叶片含水量升高时( )A .电流表示数增大B .电压表示数减小C .电路总电阻减小D .电流表和电压表的示数均增大5.在图所示的电路中,电源电压保持不变.闭合电键S ,电路正常工作,一段时间后,电灯L 熄灭,已知电路中只有一处故障,且只发生在灯L 或电阻R 上,则下列判断中错误的是( )A .如果只有一个电表的示数变大,这个电表一定是电压表B .如果只有一个电表的示数变大,一定是电阻R 短路C .如果电压表、电流表示数均变大,一定是电灯L 短路D .如果电压表、电流表示数均变小,一定是电灯L 断路6.在如图所示的电路中,电源电压不变,闭合开关S 后,滑动变阻器的滑片P 从中点向b 端移动的过程中(假设灯丝电阻不变),下列说法正确的是( )A .电流表示数减小B .小灯泡的亮度变暗C .电压表示数不变D .电压表和电流表示数的比值变小7.两电阻1R 、2R 的I -U 图像如图所示,若将电阻1R 、2R 串联后接入电路,结合图像的中信息分析可知( )A .15R =Ω 210R =ΩB .通过1R 的电流小于通过2R 的电流C .1R 两端的电压低于2R 两端的电压D .若电源两端电压为3V ,则1R 两端的电压为2V8.如图所示的电路中,当开关S 闭合,甲、乙两表都是电压表时,两电压表的示数之比为U 甲∶U 乙=4∶3,当开关S 断开,甲、乙两表都换为电流表时,则两电流表的示数之比I 甲∶I 乙为( )A.2∶1B.3∶1C.1∶4D.1∶39.如图是电阻甲和乙的I﹣U图像,小明对图图像信息做出的判断,正确的是()A.当甲两端电压为0.5V时,通过它的电流为2.5AB.将甲和乙串联,若电流为0.3A,则它们两端的总电压为2VC.电阻乙是定值电阻D.将甲和乙并联,若电压为2.5V,则它们的干路电流为0.5A10.如图所示,电源电压恒定,闭合开关S,当滑片P向右滑动时,下列说法错误的是()A.电流表A示数变小,电压表V1示数变小B.电流表A示数变小,电压表V2示数变大C.电压表V1和电压表V2示数之和不变D.电压表V1示数与电流表A示数的比值不变二、填空题11.一只标有“8V 4W”小灯泡,现将该小灯泡接在12V的电源上,为使其正常发光,应串联一个Ω的电阻。

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷带答案

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷带答案

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷带答案一、单选题1.最先通过实验研究,并正确归纳得出了电流与电压和电阻的关系的科学家是()A.牛顿B.欧姆C.伏特D.爱因斯坦2.如图,电源的电压不变。

闭合开关后,当滑动变阻器的滑片P向左滑动时()A.电压表的示数不变,电流表的示数增大B.电压表的示数减小,电流表的示数减小C.两表的示数都减小D.两表的示数都不变3.如图所示,在“探究电流与电阻的关系”时,电源电压恒为4.5V,R1选用5Ω、10Ω、20Ω的电阻,滑动变阻器R2规格为“25Ω,0.5A”,电压表量程为0~3V,电流表量程为0~0.6A。

下列说法正确的是()A.实验中可保持R1两端电压为3VB.调节滑动变阻器的过程中,应观察电流表的示数C.将R1由10Ω换成20Ω,正确操作后电流表示数变大D.将R1由10Ω换成20Ω,应将滑动变阻器的滑片适当向右移动4.在如图所示的实验电路中,电源电压为5V,闭合开关S,电压表示数为1V,则()A.电压表的量程应选0~3VB.通过灯泡L1的电流比L2的电流大C.灯泡L1两端的电压是4VD.灯泡L1和L2的电阻之比是4:15.下列有关欧姆定律的说法中错误的是()A.对同一导体,通过导体的电流跟导体两端的电压成正比B.在电压不变时,导体的电阻越大,通过导体的电流越小C.在电压相同时,导体的电阻跟通过导体的电流成反比D.用不同的定值电阻研究电流和电压的关系,得到的结论都一样6.在如图所示电路中,闭合开关,当滑动变阻器的滑片向右移动时,电压表、电流表示数的变化情况是()A.电压表的示数变大,电流表的示数变小B.电压表的示数变小,电流表的示数变大C.电压表、电流表的示数均变大D.电压表、电流表的示数均变小7.在探究通过导体的电流与其两端电压的关系时,将记录的实验数据通过整理作出了如图所示的图象,下列说法正确的是A.导体乙的电阻是导体甲阻值的2倍B.当在导体甲的两端加1.5V的电压时,通过导体甲的电流为0.45AC.将甲、乙两导体串联后接到电压为2V的电源上时,通过两导体的电流为0.1AD .将甲、乙两导体并联后接到电压为2V 的电源上时,干路的电流为0.5A8.如图甲所示是定值电阻R 和小灯泡L 的I -U 关系图像,子轩同学将这个电阻和小灯泡连接到如图乙所示的电路中,闭合开关,调节滑动变阻器的滑片P 到图乙所示位置,此时电压表示数为6V ,下列选项中错误的是( )A .定值电阻R 的阻值为20ΩB .此时灯丝的电阻值大于12ΩC .电源电压大于8VD .此时小灯泡与定值电阻两端的电压之比为1:3二、填空题9.当一个定值电阻两端的电压由8V 变为10V 时,通过电阻的电流增加了0.1A ,该电阻的阻值为 Ω;现有两个电阻1R 、2R 并联,通过它们的电流之比为121:3I I =:,则12:R R = ,若将1R 、2R 串联,则它们两端的电压之比为12:U U = 。

人教版九年级物理全一册《第十七章 欧姆定律》单元测试卷(附带有答案)

人教版九年级物理全一册《第十七章 欧姆定律》单元测试卷(附带有答案)

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(附带有答案)学校:___________班级:___________姓名:___________考号:___________一、单选题1.某水位自动测控仪的测量原理如图甲所示,电源电压U恒为6V,定值电阻R1=40Ω,R2为一竖直固定光滑金属棒,总长40cm,阻值为40Ω,其接入电路的阻值与对应棒长成正比,弹簧为导体,上端固定,滑片P固定在弹簧下端且与R2接触良好,滑片及弹簧的阻值、重力均不计,圆柱体M通过无伸缩的绝缘轻绳挂在弹簧下端,重80N,高60cm,底面积为100cm2,容器底面积为150cm2,当水位处于最高位置A时,M 刚好浸没,此时滑片P恰在R2最上端;容器底部有出水口,当水位降至最低位置B时,M的下表面刚好离开水面,已知弹簧所受拉力F与其伸长量ΔL的关系如图乙所示,闭合开关S,打开阀门,水位从A下降到B的过程中,下列说法正确的是()A.电压表的示数变大B.电压表的示数变化范围是0~3VC.电压表的示数为2V时水位下降60cmD.放出水的体积为3000cm32.根据I=UR可知,下列说法不正确的是()A.电阻相同,通过它的电流跟它两端电压成正比B.电压相同,通过导体的电流跟电阻成反比C.导体的电阻和导体两端的电压成正比和电流成反比D.对于不同的导体,导体两端的电压与通过电流的比值一般不等3.如图所示,电源电压不变,闭合开关S,滑动变阻器的滑片向右移动的过程中,下列说法正确的是()A.小灯泡亮度不变B.电压表示数变小C.电流表示数变大D.滑动变阻器连入电路的电阻变大4.将如图所示的变阻器接入电路中,当滑片向左移动时,要使电阻减少,下列哪种接法正确()A.a和b B.a和c C.c和d D.b和d5.用图像表示一个物理量随另一个物理量的变化规律,可使物理规律更直观、形象.如图所示,关于此图所表示的物理规律,下列分析错误的是()A.物体所受重力与质量的关系B.液体压强与深度的关系C.做匀速直线运动的物体,速度与时间的关系D.通过定值电阻的电流与电压的关系6.如图所示电路,电源电压不变,开关闭合后,将滑动变阻器的滑片P从中点向右滑动过程中,下列说法正确的是()A.小灯泡L的亮度变暗B.电压表V与电流表A1示数的比值变小C.电压表V与电流表A2示数的乘积变大D.电流表A1与电流表A2示数之差变小7.如图所示的电路,电源电压恒定不变,闭合开关,下列说法正确的是()A.滑片P向右移动时,V1与A示数的乘积变小B.滑片P向右移动时,V2与A示数变大,V1示数不变C.若灯丝突然断路,电路中电压表和电流表均无示数D.若将灯泡与电流表交换位置,V1、V2与A示数均变小8.如图所示的电路中,电源电压恒为6 V,R1、R2为定值电阻,R1=10 Ω.甲、乙均为电压表时,闭合S1、S2,两电压表示数之比为U甲∶U乙=1∶3.甲、乙均为电流表时,仅闭合S1,甲、乙电流表示数I甲、I乙分别为( )A.1.8 A,1.2 A B.1.8 A,0.6 AC.0.9 A,0.6 A D.0.9 A,0.3 A9.如图所示,L1“2.5V 0.3A”、L2“3.8V 0.3A”,灯丝电阻不变,电源电压可调.闭合开关S,下列说法正确的是()A.L1、L2两端实际电压不同B.L1、L2电阻之比为25:38C.L1、L2的电流之比为25:38D.通过调节电源电压,能使L1、L2同时正常工作10.一个标有“12V,0.2A”字样的小灯泡,为了使它在24伏电压的电路上正常工作,必须()A.设法再找一个同样的灯泡,并联起来使用B.串联一个2.4欧的电阻C.并联一个60欧的电阻D.串联一个60欧的电阻二、填空题11.加在一个导体两端的电压是3V,通过它的电流是0.5A,这个导体的电阻是Ω,若将该导体接到6V的电源上,导体的电阻为Ω。

人教版物理九年级第17章《欧姆定律》测试试题(含答案)

人教版物理九年级第17章《欧姆定律》测试试题(含答案)

人教版物理九年级第17章《欧姆定律》测试试题(含答案)1 / 9第17章《欧姆定律》测试题一、单选题(每小题只有一个正确答案)1.从欧姆定律导出公式R =U I,下列说法中正确的是( ) A.导体的电阻和它两端的电压成正比 B.导体的电阻和它两端的电压成反比C.当导体两端电压为零时,它的电阻也为零D.以上说法均不对2.如图所示,R 为一铜丝,如果将此铜丝换成等长的但是稍细一些的铜丝,接入同一电路,则电流表的示数会( )A .变大B .不变C .变小D .无法判断3.如图所示电路,电源电压一定。

电阻R 1的阻值为R 2的2倍。

当开关S 1、S 2都闭合时,电流表A 1的示数为I 1, 电流表A 2的示数为5I 1。

当开关S 1、S 2都断开时,电流表A 1的示数为I 1′。

则I 1′与I 1之比为( )A .6∶11 B.2∶7 C.1∶7 D.3∶74.如图是一种自动测定油箱内油面高度的装置,R 1是定值电阻,R 2是滑动变阻器,油量表是由电表改装而成.以下说法不正确...的是( )A .油量表是由电流表改装而成B .R 1在电路中无任何作用可省去C .当油量上升时,油量表示数变大,电压表示数变小D .改装后油量表零刻度线和原电流表零刻度线不重合5.如图所示的电路中,电源电压恒定不变,当S 闭合,滑动变阻器的滑片P 由左向右滑动时,下列分析正确的是 ( )A.电流表的示数增大,电流表的示数不变,电压表的示数增大B.电流表的示数不变,电流表的示数减小,电压表的示数不变C.电流表的示数不变,电流表的示数增大,电压表的示数不变D.电流表的示数减小,电流表的示数不变,电压表的示数减小6.如图甲所示是水位监测装置的原理图。

柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接,底部有一小孔与湖水相通,且容器底面与警戒水位相平。

已知电源电压恒为6 V,小灯泡标有“2 V 2 W”字样(不考虑温度对灯丝电阻的影响)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

物理第十七章欧姆定律测试题一、选择题1.根据公式R=UI可测定导体的电阻,下列说法中正确的是()A.导体的电阻与导体两端的电压成正比B.导体的电阻与导体中的电流成反比C.“导体的电阻既与导体两端的电压成正比,又与导体中的电流有关D.导体的电阻与本身的材料和属性有关,与电压、电流无关2.下列说法中,不正确的是()A.当加在导体两端的电压改变时,电压与电流的比值也随着改变B.用不同的导体研究电流和电压的关系,得到的结论都一样C.相同的电压加在电阻不同的导体两端,电流一定不同D.同一导体,它两端电压越大,通过它的电流也越大3.电阻R1、R2并联接在电源上,下列说法正确的是()A.并联电路的总电阻,等于各并联导体的电阻的倒数之和B.当R1变大时,总电阻也变大C.电源电压变大时,总电阻也变大D.干路中的电流变大时,总电阻也变大4.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。

光敏电阻的阻值随光照强度的增大而减小。

闭合开关,逐渐增大光敏电阻的光照强度,观察电表示数的变化情况应该是()A.A表和V表示数均变小B.A表示数变大,V表示数变小C.A表示数变小,V表示数变大D.A表和V表示数均变大5.某同学要把一个阻值为15Ω、正常工作电压为3V的灯泡接在9v的电源上使其正常工作,那么需给灯泡()A.串联一只45Ω的电阻B.并联一只45Ω的电阻C.串联一只30Ω的电阻D.并联一只30Ω的电阻6. 2019年实验考试“探究串联电路的电压关系”,某同学按如图a所示连接电路。

闭合开关后,用电压表分别测量Uab、Ubc、Uac三处电压,关于在实验过程中出现的情况,下列说法正确的是()A.实验操作、读数正确,三次测量结果可能会出现Uac=Uab+UbcB.测出Uab间电压后,保持b不动,将a改接到c,可以测出UbcC.连接好电路,闭合开关后电压表示数如图b所示的情况,必须将电压表校零D.实验时电压表示数Uab=Uac,且示数不为0,一定是a、b之间发生了断路7.如图所示电路,电源电压保持不变,三只电表均完好.开关S闭合后,发现只有两个电表的指针发生偏转,若电路中只有一个灯泡出现了故障,则可能是()A.电压表V1示数为零,灯L1断路B.电压表V1示数为零,灯L1短路C.电流表A示数为零,灯L2断路D.电流表A示数为零,灯L2短路8.小明利用图甲的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I-1/R图象,如图乙,由图可知()A.定值电阻两端电压控制为2V不变B.当电流为0.2A时,电阻R为0.1ΩC.当滑片向右移时,电压表数变大D.当电流分别为0.25A和0.5A时,接入电路的导体的电阻之比为1:29.图甲是探究“通过导体的电流与电阻关系“的电路图(电源电压保持不变),电源电压为6V,滑动变阻器(50Ω,1A)、图乙是依据五次实验的数据描点绘制的I-R图象。

以下说法不正确的是()A.分析图象可得结论:电压一定时,电流与电阻成反比B.当R由10Ω换为15Ω时,需将滑动变阻器接入电路的阻值调得更大C.利用五个电阻均能完成探究,定值电阻控制电压范围可以为2V~3VD.若电源电压可调,完成本次实验的电源电压最大为15V10.为了测定小灯泡的电阻,现提供如下器材:额定电压为2.5V的小灯泡,电压表(量程有“0~3V“和“0~15V),电流表(量程有“0~0.6A”和“0~3A”),滑动变阻器(规格分别为“10Ω2A”、“20Ω2A”、“50Ω1.5A”),开关,电源(电压恒为4V)和若干条导线。

某同学连接完电路后闭合开关,把滑动变阻器的滑片从一端移到另一端的过程中,测量的数据如下表所示。

若电源电压恒定不变,下列说法中正确的是()A.该小灯泡正常发光时的电流为0.22AB.该小灯泡的电流随它两端电压的增大而减小C.该同学所选的滑动变阻器规格为“50Ω1.5A”D.该同学连接电路时,将电压表并联在小灯泡的两端11.如图所示的电路中,R1:R2=3:1,S断开时,电流表的示数为I1,S闭合时,电流表的示数为l2,则I1与l2之比是()A.3:4B.4:3C.1:3D.1:412.如图所示,电源电压不变,R1、R2为定值电阻,R为滑动变阻器,开关S1、S2都闭合时,电流表A与电压表V1、V2均有示数。

则以下说法正确的是()A.闭合S1、S₂,将P向左移动,电流表示数变小B.闭合S1、S₂,将P向右移动,电压表V2示数变小C.先闭合S1,再闭合S2,电压表V1示数变小D.只闭合S1,将P向右移动,电压表V,和电流表示数均增大二、填空题1.某定值电阻两端的电压为4 V时,通过它的电流为0.5A,该定值电阻的阻值是Ω,若它两端增加4V时,通过该定值电阻的电流为。

若它两端无电压时,通过的电流为A,此时该定值电阻的阻值为Ω。

2.两只定值电阻,R1标有“10Ω1A”,R2标有“20Ω0.5A”。

现将它们串联起来接到某一电源上,为了不损坏电阻,该电源电压不得超过V;若将它们并联,为了不损坏电阻,干路允许通过的最大电流是A。

3.如图所示电路中,电源电压恒为6V,当闭合开关时,电压表的示数为4V,则灯L2两端电压为V,灯L1、L2的阻值之比为4.现有一些阻值为15Ω,正常发光时电流为0.3A的小彩灯,为了增加节日的欢乐气氛,应该把个小彩联在220V的照明电路中使用。

5.如图所示,R为定值电阻、R'为滑动变阻器,闭合开关S,将滑动变阻器的滑片从a端逐渐滑动到b端,发现V1表示数从2V变化到6V,而V2表示数从4V变化到0,则电流表示数从0.2A变化到A,R= Ω6.如图的电路中,电源电压可调,灯L上标有“6V6W”的字样,R1的阻值为10Ω,滑动变阻器R2上标有“50Ω2A”的字样,两表的量程分别是0~3A和0~15V。

闭合S1、S2、S3,调节电源电压使灯L正常发光,则此时通过灯L的电流为A。

当只闭合开关S2时,移动滑片P,保证电路安全前提下,要求至少有一个电表示数不低于量程的一半,则电源可调的最高电压与最低电压的差值为V。

7.小明利用如图甲电路图来测量电源电压U和电阻R1的阻值(1)请按照图甲的电路图,用笔画线表示导线,在图乙中完成实物连接。

要求:闭合开关后,当滑动变阻器滑片P 向右移动时,电流表示数增大;(2)小明调节滑动变阻器的滑片P,当电流表如图丙时,其读数为A;并将在移动片P的过程中得到的多组电压表、电流表读数,绘成图丁的图象。

由图象得出电源的电压U= V和电阻R1的阻值R1= Ω;(3)小明继续探究,移动滑片P的过程中,电流表的最小示数为0.25A,则滑动变阻器的最大阻值为Ω。

三、实验题1.小阳利用如图甲的电路探究“电流与电阻的关系”。

已知电源电压为4.5V且保持不变,实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω,滑动变阻器的规格为“0-50Ω"。

(1)如图乙的实物电路中存在连线错误,而且只要改接一根导线就可以了,请你把接错的那根导线打上“×”,再画线把它改到正确位置上(导线不允许交叉)。

(2)电路改正以后,闭合开关前应将滑动变阻器滑片调至最端(选填“左”或“右”)。

(3)连接好电路后,如果将电流表和电压表在电路中位置交换,则闭合开关后,会发现两表中只有表有示数(选填电流”或“电压”)。

(4)为了用上所有的定值电阻正确完成五次实验,应利用滑动变阻器控制定值电阻两端的电压至少保持V不变。

(5)实验中将5Ω的定值电阻更换为10Ω的定值电阻后,闭合开关,应将滑动变阻器滑片向(选填“左”或“右”)适当滑动,使电压表示数恢复到原来的值。

(6)小阳同学每次随机选取一个定值电阻,进行了五次实验,根据所得数据画出电流与电阻关系的图象如图丙,且实验中各电路元件完好,读数、记录均正确。

但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定,根据图丙中的数据分析,阻值为Ω的定值电阻连入电路时未移动滑片,这次实验之前的那一次实验,小阳选取的是阻值为Ω的定值电阻。

2.在“测量小灯泡的电阻”实验中,有如下器材:电压表、电流表、开关、电压为6V的电源、“3.8V 0.4A”的小灯泡、标有“20Ω1.5A”的滑动变阻器,导线若干。

(1)请用笔画线代替导线,按照图甲所示的电路图,将图乙的实物电路连接完整(要求连线不得交叉;电流表的量程选择要恰当;滑动变阻器的滑片向左移动,小灯泡变暗)。

(2)甲组同学连接好最后一根导线,灯泡立即发出明亮耀眼的光并很快熄灭。

检查后,发现连线正确,请你找出实验中两个操作不当之处:①;②。

(3)乙组同学闭合开关后,发现小灯泡不亮,但电流表有示数。

接下来应进行的操作是()A.更换小灯泡B.检查电路是否断路C.移动滑动变阻器滑片,观察小灯泡是否发光(4)下表是按正确的操作测得的数据,从表中计算出三次小灯泡的阻值不相等,其原因是。

(5)利用此电路(填“可以”或“不可以”)来探究“电流与电压、电流与电阻关系的实验;理由是:四、计算题1.如图所示,电源的电压恒定,R1、R2为定值电阻,R2的阻值为60Ω,只闭合开关S0时,电流表的示数为0.2A,再闭合开关S1时,电流表的示数为0.6A。

求:(1)电源的电压;(2)电阻R1的阻值;(3)开关S0、S1均闭合后,电流表的示数是多少。

2.在综合实践活动中,科技小组设计了一个由压敏电阻控制的报警电路如图所示,电源电压恒为18V,电阻箱最大阻值为999.9Ω.报警器(电阻不计)通过的电流达到或超过10mA会报警,超过20mA会损坏。

压敏电阻Rx在压力不超过800N的前提下,其阻值随压力F的变化规律如下表所示。

(1)为不损坏元件,报警电路允许消耗的最大功率是多少?(2)在压敏电阻Rx所受压力不超过800N的前提下,报警电路所选滑动变阻器的最大阻值不得小于多少?(3)现要求压敏电阻受到的压力达到或超过200N时,电路报警按照下列步骤调试此报警电路:①电路接通前,滑动变阻器滑片P置于b端;根据实验要求,应将电阻箱调到一定的阻值,这一阻值为Ω;②将开关向端(填数字)闭合,调节,直至③保持,将开关向另一端闭合,报警电路即可正常使用。

(4)对(3)中已调试好的报警电路,现要求压敏电阻受到的压力达到或超过700N时,电路报警,若电源电压可调,其它条件不变,则将电源电压调为V即可。

物理第十七章欧姆定律测试题参考答案一、选择题1-5、DABBC 6-10、ABACC 11-12、AA二、填空题1、8 1A 0 82、15 1.53、2 2:14、49 串5、0.6 106、1 267、(1)(2)0.1 3 2 (3)10三、实验题1、(1)略(2)右(3)电压(4)1.5 (5)右(6)20 52、(1)略(2)接线时开关未断开滑动变阻器在阻值较小处(3)C (4)小灯泡电阻随温度改变(5)不可以元件不足四、计算题1、(1)12V (2)30Ω(3)0.6A2、(1)0.36W (2)1540Ω(3)500 2 滑动变阻器滑片报警器报警滑片的位置不变(4)16。
