电力系统中的电气二次及继电保护探讨

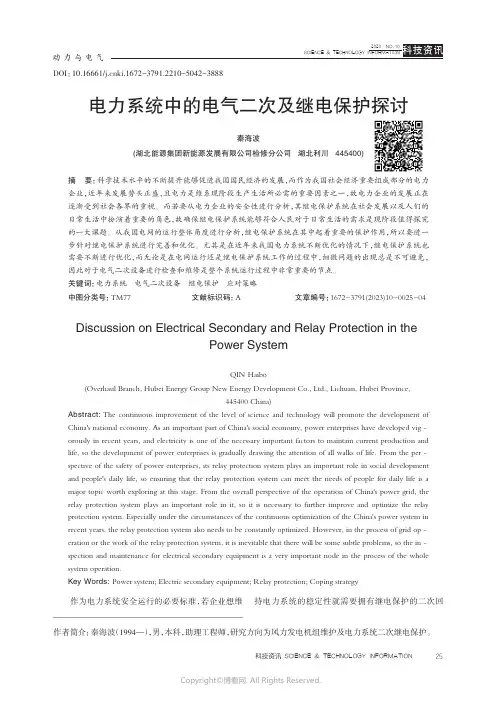

DOI：10.16661/ki.1672-3791.2210-5042-3888电力系统中的电气二次及继电保护探讨秦海波(湖北能源集团新能源发展有限公司检修分公司 湖北利川 445400)摘要：科学技术水平的不断提升能够促进我国国民经济的发展，而作为我国社会经济重要组成部分的电力企业，近年来发展势头正盛，且电力是维系现阶段生产生活所必需的重要因素之一，故电力企业的发展正在逐渐受到社会各界的重视。
而若要从电力企业的安全性进行分析，其继电保护系统在社会发展以及人们的日常生活中扮演着重要的角色，故确保继电保护系统能够符合人民对于日常生活的需求是现阶段值得探究的一大课题。
从我国电网的运行整体角度进行分析，继电保护系统在其中起着重要的保护作用，所以要进一步针对继电保护系统进行完善和优化。
尤其是在近年来我国电力系统不断优化的情况下，继电保护系统也需要不断进行优化，而无论是在电网运行还是继电保护系统工作的过程中，细微问题的出现总是不可避免，因此对于电气二次设备进行检查和维修是整个系统运行过程中非常重要的节点。
关键词：电力系统 电气二次设备 继电保护 应对策略中图分类号：TM77文献标识码：A 文章编号：1672-3791(2023)10-0025-04Discussion on Electrical Secondary and Relay Protection in thePower SystemQIN Haibo(Overhaul Branch, Hubei Energy Group New Energy Development Co., Ltd., Lichuan, Hubei Province,445400 China)Abstract:The continuous improvement of the level of science and technology will promote the development of China's national economy. As an important part of China's social economy, power enterprises have developed vig‐orously in recent years, and electricity is one of the necessary important factors to maintain current production and life, so the development of power enterprises is gradually drawing the attention of all walks of life. From the per‐spective of the safety of power enterprises, its relay protection system plays an important role in social development and people's daily life, so ensuring that the relay protection system can meet the needs of people for daily life is a major topic worth exploring at this stage. From the overall perspective of the operation of China's power grid, the relay protection system plays an important role in it, so it is necessary to further improve and optimize the relay protection system. Especially under the circumstances of the continuous optimization of the China's power system in recent years, the relay protection system also needs to be constantly optimized. However, in the process of grid op‐eration or the work of the relay protection system, it is inevitable that there will be some subtle problems, so the in‐spection and maintenance for electrical secondary equipment is a very important node in the process of the whole system operation.Key Words: Power system; Electric secondary equipment; Relay protection; Coping strategy作为电力系统安全运行的必要标准，若企业想维持电力系统的稳定性就需要拥有继电保护的二次回作者简介： 秦海波（1994—），男，本科，助理工程师，研究方向为风力发电机组维护及电力系统二次继电保护。
二次系统及继电保护介绍
第一节课第一节概述变配电所直接与生产和输配电能有关的设备称为一次设备,包括：发电机、变压器、断路器隔离刀闸、母线、互感器、电抗器、移相电容器、避雷器、输配电线路等，由一次设备连接而成的系统称为一次系统．对一次电气设备进行监视测量操纵控制和起保护作用的辅助设备，称为二次设备，如:各种继电器、信号装置、测量仪表、控制开关、控制电缆、操作电源和小母线等．由二次设备连接成的回路称为二次回路或二次系统．二次系统的任务是反映一次系统的工作状态，控制一次系统，并在一次系统发生事故时，能使事故部分退出工作．二次系统中的设备都是低压和弱电设备，数量较多，线路连接复杂．二次系统按二次设备的用途来分,可分为继电保护二次回路，自动装置二次回路，控制系统二次回路，测量仪表二次回路，信号装置二次回路和直流操作电源二次回路等．完整的表明二次回路,需要二次回路接线图和展开图等．第二节原理接线图原理接线图是将继电器及各种电器以集合整体的形式表示,用直线画出它们的相互联系，因而清楚形象的表明了继电保护信号系统和操作控制等的接线和动作原理．在原理图中各开关电器和继电器触点都是按照它们的正常状态表示的,即开关电器在断开位置而继电器线圈没有电流的状态．2。
2。
1 原理接线图的特点原理接线图的特点是一二次回路画在一起，对所有设备具有一个完整的概念．阅读这种接线图的要点是从一次接线看电流的电源;从电流互感器的二次侧看，故障电流出现后继电器的动作顺序，直到使断路器动作及发出信号．第三节展开接线图展开接线图的特点是将交流回路和直流回路分开表示，交流回路又分为电流回路和电压回路；直流回路分为操作回路与信号回路等．第四节安装接线图由于二次设备布置分散，需要用控制电缆将它们连接起来,所以安装时需要安装接线图．安装接线图包括盘面布置图，盘背面接线图和端子排图．第五节继电保护2。
5.1 电气设备的故障电气设备在运行中，由于外力的破坏，内部绝缘击穿以及误操作等原因,可能造成电气设备故障或异常工作状态．电气设备故障最多见的是短路，其中包括三相短路两相短路大电流接地系统的单相接地短路及电气设备内部线圈的匝间短路．电气设备短路故障所引起的后果是多方面的，主要有：①发生短路故障时，产生一个很大的短路电流，引起强电弧或导电回路的严重过热，可能烧坏电气设备;②发生短路时，通过故障设备的短路电流会产生一个很大的电动力，使电气设备遭受机械力破坏；③发生短路故障时，电力系统电压急剧下降，使用户正常生产电源遭到破坏，还会造成设备停电停产；④发生严重短路故障时，若处理不当,会破坏电力系统的稳定运行，使并网发电厂解裂,甚至造成整个电力系统瓦解．给国民经济造成巨大损失．短路电流的计算在三相交流系统中可能发生的短路故障主要有三相短路、两相短路和单相短路，通常,三相短路电流最大。
电工进网作业培训讲义继电保护及二次回路
电工进网作业培训讲义：继电保护及二次回路一、继电保护概述电力系统中，各种设备都有可能出现故障，如线路短路、变压器过载、发电机失速等。
这些故障若不能及时切除，就会导致设备损毁，乃至整个电力系统崩溃。
因此，继电保护的作用就是在电力系统发生故障时，自动切除故障部分，使得系统能够正常运行。
继电保护按照其应用范围，可以分为发电机继电保护、变电站继电保护和线路继电保护等。
根据其工作原理不同，继电保护又可分为电流继电保护、电压继电保护、功率继电保护、频率继电保护等。
二、继电保护工作原理继电保护通常由以下三个部分组成：1.传感器：用于将电力系统中的电量变化转换为电信号；2.测量和比较单元：对传感器输出的电信号进行测量，并将测量结果与设定值进行比较；3.操作单元：用于实现开关设备的操作，切除故障电路。
根据工作原理，继电保护又可分为热继电保护、磁力继电保护、电磁式继电保护、静态式继电保护等。
其中，静态式继电保护由于其灵敏度和可靠性等方面的优点，正在逐渐取代传统的电磁式继电保护。
三、二次回路概述二次回路是指继电保护系统中，从主开关到继电保护之间的电路。
它通常由CT、PT、配电柜、接线柱等组成，连接的部分包括电源、信号源、继电保护等。
在二次回路中，CT用于将高电流变换为相对应的低电流，并输出到继电保护中。
PT则用于将高电压变换为相对应的低电压，并输出到继电保护中。
在二次回路中，必须保证电路的连通性良好，信号的可靠性高，并设有母线隔离开关等。
四、二次回路的特点和应用二次回路具有以下特点：1.相对低电压、相对小电流：与电力系统中的高电流、高电压相比较小。
2.实时性要求高：二次回路的测量结果及时反映电力系统中的变化。
必须在很短的时间内完成测量、计算和保护动作。
3.灵敏度和可靠性要求高：继电保护必须在电力系统中发生故障时能够及时进行保护动作。
二次回路在电力系统中有广泛的应用。
例如，在负载中心的保护中，需要灵敏的保护来切除故障部分。
继电保护及二次回路验收规范要求
继电保护及二次回路验收规范要求继电保护是电力系统中非常重要的一环，用于监测电力设备的状态并在异常情况下采取保护措施，以保障电力系统的安全运行。
而二次回路验收规范是对继电保护系统进行检验和验证的标准和要求，确保继电保护系统能够正常运行，并达到设计要求。
一、继电保护要求1.运行特性要求：继电保护装置应具有良好的运行特性，能够对不同故障类型和故障位置作出准确的保护决策，并及时采取保护动作。
具体要求有：快速动作、准确性、可靠性、灵敏度等。
2.电气要求：继电保护装置应符合电气性能要求，包括耐电压能力、抗干扰能力、绝缘强度等。
3.可靠性要求：继电保护装置应具备高可靠性，能够长时间连续工作，并具备自动检测和诊断功能。
同时要求装置本身具有故障自动切换和备件自动切换的功能。
4.通信功能要求：继电保护装置应具备通信功能，能够与其他设备进行信息交互，并能够远程监测、调试和控制。
5.操作要求：继电保护装置应具备简单易懂的操作界面，操作方便、人性化，并具备一定的防误操作功能。
同时要求装置故障自动存档和报警提醒功能。
1.设备安装要求：二次回路应按照设计要求进行布置，保证回路的连贯性和合理性。
二次线路应具备良好的传导性能，并远离干扰源，防止干扰对继电保护装置造成影响。
2.电器性能测量：对二次回路各项电气参数进行测量，包括电压、电流、电阻等，确保参数满足设计要求，并与设备参数进行对比。
3.软件程序验证：对继电保护装置的软件程序进行验证，确保其与设计要求一致，并能正确处理电力系统中的各种故障和异常情况。
4.功能与性能验证：对继电保护装置的各项功能进行验证，包括故障检测、保护决策、保护动作等，确保其能够满足设计要求，并进行必要的调整和校正。
5.可靠性验证：对继电保护装置的可靠性进行验证，包括长时间连续工作、自动切换和备件切换等功能的验证，确保在实际运行环境下能够正常工作。
6.通信联络验证：对继电保护装置的通信功能进行验证，包括与其他设备的信息交互、远程监测和调试等功能的验证，确保通信联络能够正常进行。
简析电力系统中的电气二次及继电保护
简析电力系统中的电气二次及继电保护摘要：继电保护系统能够有效的确保电气二次设备的检测工作，因此需要进一步加强对其的研究。
在实际应用中需要确保继电保护和装置的功能，从而能够降低安全事故的发生，确保电网的安全运行。
同时在整个过程中还需要加强全程监控工作，并对其中的电力故障进行排除，从而更好地保障电气设备的正常运行，促进电力企业的建设发展。
关键词：电力系统；电气二次；继电保护在当前的用电模式下，电力系统在运行过程中非常容易发生运行异常的现象，在电力系统运行出现异常和电力设备故障发生之后，对电力系统中的电气二次设备进行检修是电力运行中的重要部分，在电力运行中起着至关重要的作用。
继电保护是电气二次保护中的一种，是电气二次保护的关键，对电力系统的运行提供较高的可靠性。
电气二次设备主要包括电流表、电压表、继电保护和自动装置等，这些设备的运行状态对电力系统的运行有着决定性的作用，所以说，电气二次及继电保护对电力系统的运行非常关键，应该引起足够的重视。
1电力系统中的电气二次回路及继电保护装置概述电气二次系统是电力系统中的重要构成之一，是推动电力系统稳定运行的关键元素，能够保证电力系统运行效率与持续性。
在电力系统的实际运行过程中，造成电气二次设备运行异常的影响因素较多，比如：电气二次设备运行环境影响、人员误操作造成的失误、设备本身质量问题等，其造成的系统运行故障概率较高。
因此，在一般电力系统检修过程中，工作人员会简单检修一次设备，同时将大量的注意力放置在二次设备检修中，这也侧面体现出电气二次设备稳定运行在电力系统中的重要作用。
在二次设备检修过程中，工作人员需要检修电气二次回路及继电保护运行情况，灵活运用相应的检修技术，制定相应的检修计划，对比不同阶段的检修数据，分析电气二次设备的运行状况，提升电气二次设备的检修质量，确保设备运行状态良好。
继电保护装置，是完成继电保护功能的核心，是能反应电力系统中电气元件发生故障或不正常运行状态并动作与断路器跳闸或发出信号的一种自动装置。
高压电工作业第八章继电保护与二次系统
FENGNINGZHIJIAOZHONGXIN
运行条件和设备的承受能力，自动发出信号，减 负荷或昝跳闸。
二、继电保护基本要求 继电保护装置为了完成它的任务，必须在技术 上满足选择性、快速性、灵敏性和可靠性四个基 本要求。对于作用于继电器跳闸的继电保护，应 同时满足四个基本要求，而对于作用于信号以及 只反映不正常的运行情况的继电保护装置，这四 个基本要求中有些要求可以降低。 1、选择性 选择性就是指当电力系统中的设备或线路发生 短路时，其继电保护仅将故障的设备或线路从
FENGNINGZHIJIAOZHONGXIN
信号继电器用于发出继电保护动作信号，便于 值班人员发现事故和统计继电保护动作次数。信 号继电器的文字符号是KS。其有以下两个特点：
FENGNINGZHIJIAOZHONGXIN
3、在电源到断点之间，短路电流流过非故障 设备，产生发热和电动力，造成非故障设备损坏 或缩短使用寿命。
4、故障点附近部分区域电压大幅下降，用户 的正常工作遭到破坏或影响产品质量。
继电保护的任务是： 1、反映电力系统元件和电气设备故障，自动、 有选择性、迅速地将故障元件或设备切除，保证 非故障部分继续运行，将故障影响限制在最小范 围。 2、反映电力系统的异常运行状态，根据
2、快速性 快速性是指继电保护装置应能尽快地切除故
障，以减少设备及用户在大电流、低电压运行 的时间，降低设备的损坏程度，提高系统并列 运行的稳定性。
FENGNINGZHIJIAOZHONGXIN
3、灵敏性 灵敏性是指电气设备或线路在被保护范围内发 生短路故障或不正常运行情况时，保护装置的反 应能力。 4、可靠性 可靠性是指继电保护装置在需要它动作时可靠 动作（不拒动），不需要它动作时可靠不动作 （不误动）。包括安全性和信赖性，是对继电保 护最根本的要求。
继电保护与二次回路
继电保护与二次系统（高压电工进网作业）主要介绍继电保护二次系统和传统的继电保护一.继电保护任务及基本要求1.继电保护任务造成电气设备故障或异常运行的原因：由于外力破坏、内部绝缘击穿、过负荷、误操作等。
最常见故障：短路故障短路故障：三相短路、两相短路、大电流接地系统发生的单相接地短路、以及变电器、电机类设备的内部线圈匝间短路。
任务：（1）当电气设备发生短路故障时，能自动、迅速、有选择地将故障设备从电力系统切除，将事故尽可能控制在最小范围内。
（2）当正常供电的电源因故中断时，继电保护和自动装置将自动投入备用电源。
2.继电保护基本要求基本要求：为了能正确无误迅速切除故障，使电力系统能以最快速度恢复正常运行，要求继电保护具有足够的选择性、快速性、灵敏性、可靠性。
电力系统故障基本特点：电流突增、电压突降或过高、电流和电压相位角发生变化，以及出现负序或零序分量等。
还有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高等特点。
利用这些基本特点可以构成各种不同原理的继电保护。
各种继电保护：电流过负荷、过电流、电流速断、电流方向保护、低电压、过电压、电流闭锁电压速断、差动、距离、高频保护等。
此外还有如瓦斯保护。
选择性当电力系统发生故障时，继电保护应能有选择地将故障部分切除，让非故障部分继续运行，使停电范围尽量缩小。
为此一般按整定电气量的动作值和上下级保护动作时限进行配合（一般时差取～秒）。
快速性减轻故障设备损坏程度，缩小故障波及范围，提高系统运行稳定性，加快系统电压的恢复，提高自动重合闸和备用电源或备用设备自动投入的效果等。
灵敏性灵敏性系指继电保护装置对故障和异常工作状况的反映能力。
在保护装置的保护范围内，不管短路点的位置如何、不论短路的性质怎样，保护装置均不应产生拒绝动作；但在保护区外发生故障时,又不应该产生错误动作。
相邻设备的上下级保护之间的灵敏性配合也是选择性的条件之一。
可靠性可靠性是指保护该动作时应可靠动作，不该动作时应可靠不动作，可靠性是对继电保护装置性能的最根本的要求。
第二章 电力二次系统概述
当kl点发生故障时，应该由保护1和保护2动作使断路器IQF和2QF跳闸，切除故障线路L1，保证系统其他部分继续运行；k2点发生故障时，应该由保护4动作使断路器4QF跳闸切除故障线路L4，保证系统其他部分继续运行。
这种按照电力系统安全性要求，故障发生后首先动作的继电保护是主保护。
故障元件的主保护正确动作的结果，将故障范围限制在最小，甚至可以保证所有母线都不停电(例如上述kl 点故障的情况)，这是选择性的第一个含义。
如果线路L4在k2点故障时，其主保护拒动，则应由线路L4的另一套具有后备作用的保护动作，使断路器4QF跳闸切除故障，这就是近后备保护}如果线路L4的主保护和近后备保护都拒动或断路器4QF 拒动，则应由上一级线路L3的后备保护动作，使断路器3QF跳闸切除故障，实现保护3对线路L4的远后备保护作用。
这种当故障时主保护拒动或断路器拒动，由后备保护动作切除故障，也是具有选择性的，即选择性的第二个含义。
综上所述继电保护根据所承担的任务分为主保护和后备保护。
电力系统故障时，主保护按照电力系统的安全性要求·以最短的时限和最小的停电范围动作切除故障，保证电力系统和设备的安全；后备保护一般动作延时较长，是当主保护拒动或断路器拒动时，以大于主保护的动作时限动作切除故障。
近后备保护是在主保护拒动时。
由本设保护装置的动作参数计算值短路时故障参数的最小保护范围未发生金属性senK(2-1)例如反应故障时电流增大动作的过电流保护，要使保护动作，流过保护的短路电流必须大于保护的动作电流，即灵敏系数必须大于1。
对于反应故障参数降低而动作的欠量保护装置，如电动机的欠压保护灵敏系数计算式为（2-2）例如反应故障时电压降低动作的低电压保护，要使保护动作，保护安装处的母线残压必须小于保护的动作电压，同样灵敏系数必须大于1。
式(2-1)和式(2-2)中，故障参数计算值根据保护类型和保护范围，采用最不利于保护动作的系统运行方式、短路类型和短路点，计算实际可能的最小灵敏度，故式(2-1)用故障参数的最小计算值，式(2-2)用故障参数的最大计算值。
探讨电力系统中的电气二次及继电保护
探讨电力系统中的电气二次及继电保护摘要：本文阐述了在电力系统中电气二次及继电保护的重要性以及继电保护的工作运行原理和相关装置的发展、系统失效模型的建立，表明了继电保护在保证电网安全运行中的重要作用和意义。
关键词：电力系统；电气二次设备；继电保护引言现阶段，在电力系统运行的过程中难免会发生运行异常或设备出现故障的情况，对系统中相关电气二次设备的检测维修是在运行中必不缺少的重要环节。
继电保护属于电气二次保护的一种，在电气二次保护中占有重要的地位，较大保障了电力系统运行的安全可靠。
电气二次设备包含系统中的电流表、电压表、继电保护和自动装置等，其所处的状态对电力系统状态起着决定性关键的作用，因此电气二次及继电保护在电力系统运行过程中具有重要的意义。
1电气二次及继电保护的重要性在运行过程中导致电气二次设备异常运行的因素有很多，如周围环境的干扰、工作人员的错误操作或设备本身出现故障等。
对于正在运行的电力系统，可用于电气一次的检测维修时间较短，维修的重要过程都放在了电气二次维修的工作中，突显了电气二次维修的重要性。
在进行电气二次设备的检测维修的过程中不仅有设备的自动检测，还需要相关检测设备状态的技术。
依据检测的结果及之前相关的检修信息可得到设备正在运行的准确状态，从而可以使工作人员制定并完善检修设备的计划。
2继电保护的运行原理通过利用电气二次设备或被保护的线路在发生故障前后产生的突变物理量作为信息量，当信息量超过一定的大小时，保护系统就会实行逻辑控制，采取跳闸等保护措施。
如果在电力系统在运行的过程中发生短路故障，继电保护系统会通过改变电压、电流、阻抗等形成过电流保护、距离保护、低电压保护。
此外，继电器可根据运行的原理分为感应型、整流型、电磁型、微机型、集成保护型等。
3继电保护装置的发展3.1电磁型保护装置在电力系统中电磁型保护装置研发生产的时期较早且被广泛地运用在继电保护系统中，其经常存在于低压线路、变压器以及其他机型较小的设备中。
GB50976T继电保护及二次回路安装及验收规范
4. 1 环境要求 … … … … … … … … … … … … … … … … … … ( 5 ) 4. 2 肝 柜 、 箱 体 … … … … … … … … … … … … … … … … … … ( 5 ) 4. 3 二 次 电 缆 和 光 缆 … … … … … … … … … … … … … … … … ( 6 ) 4. 4 芯、线标准、接线规范、端子排 … … … … … … … … … … … ( 7 ) 4. 5 标识标牌 … … … … … … … … … … … … … … … … … … ( 1 0 ) 4. 6 屏蔽与接地 … … … … … … … … … … … … … … … … … ( 1 1 ) 5 二次回路验收 … … … … … … … … … … … … … … … … … ( 14) 5. 1 一般规定 … … … … … … … … … … … … … … … … … … ( 1 4 ) 5.2 直流电源 … … … … … … … … … … … … … … … … … … ( 14 ) 5.3 交 流 电 流 川 路 … … … … … … … … … … … … … … … … . . . (16 ) 5. 4 交 流 电 压 [nJ 路 … … … … … … … … … … … … … … … … … ( 1 5.5 门 断路器、隔离开关及相关二次川路 … … … … … … … … … (
2.0.3 继 电 保 护 及 二 次 回 路 启 动 调 试 前 应 符 合 下 列 要 求 :
1 启动前应全面检查启动调试系统的安全措施是否齐备， 启 动调试条件是否具备。
电力系统中的电气二次及继电保护
电力系统中的电气二次及继电保护摘要：目前我国的用电模式下，电力系统在运行期间趋于异常。
电力系统异常运行或电力设备发生故障后，电力系统电气二次设备的维护在电源操作中起着重要作用。
继电保护是二次电气保护的一种，是二次电气保护的关键，它为电力系统的运行提供了高可靠性。
二次电气设备主要包括电流表，电压表，继电保护和自动化设备，这些设备的运行条件对电力系统的运行具有决定性的影响。
因此，电气二次保护和继电保护对于电力系统的运行非常重要，需要引起足够的重视。
关键词：电力系统；电气二次；继电保护1电气二次及继电保护的重要性有许多因素可能会导致电气二次设备在运行过程中异常运行，例如对周围环境的干扰，人员的错误操作以及设备本身的故障。
在电力系统的情况下，可用于一次电力的检查和维护时间相对较短，并且二次维护的重要过程突出了二次维护的重要性。
在电气二次设备的检查和维护过程中，不仅需要设备的自动检查，还需要检测设备状态的技术。
根据过去的测试结果和相关的维护信息，可以获取设备的准确状态，以便员工可以制定和改进设备的维护计划。
2继电保护的运行原理信息量是指故障前后电气二次设备和保护线路的突然变化，当信息量超过一定量时，保护系统进行逻辑控制并采取跳闸等保护措施。
在电源系统运行期间发生短路故障的情况下，继电保护系统通过更改电压，电流，阻抗等来提供过流保护，距离保护和欠压保护。
根据工作原理分为感应型，整流型，电磁型，微波型，综合保护型等。
3电力系统中电气二次及继电保护的发展现状3.1停电过程中的二次安全保护在停电期间，工作人员在检查和维修继电保护装置时必须注意一个问题：就是注意维护设备之间的连接线已断开，没有电压，并且有电流通过，以避免潜在的安全问题。
同时，检查中的系统必须断开母线和电源变压器之间的电流回路以及工作断路器和维护设备之间的回路。
工作人员必须进行继电保护器的检查和维护只能在上述任务的反复检查和处理之后进行，这是一个非常重要的步骤。
继电保护及二次回路基础知识
基本知识讲课内容：1、二次回路基础知识（二次回路内容、二次回路图分类、常用符号及元器件表示方式，变配电所二次设备布置）2、继电保护的基础知识（继电保护的基本任务、对继电保护的基本要球、继电保护的基本工作原理及构成、继电器的基本原理及分类、互感器的极性、方向、误差、接线）3、结合公司装置及技术说明书讲解公司装置是如何实现继电保护的基本任务，满足继电保护的基本要求的；公司装置中使用的继电器的类型；互感器的各种接线方式如何在公司装置上实现讲课要求：1、了解二次回路的基本知识2 、掌握继电保护的基础知识3、针对讲课内容出相应的习题，10 道左右二次回路基本知识一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。
变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。
一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。
由变配电所一次设备组成的整体称为变配电所一次部分。
二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。
由变配电所二次设备组成的整体称为变配电所二次部分。
一次回路又称为一次接线是将一次设备相互连接而形成的电路。
二次回路又称为二次接线是将二次设备相互连接而形成的电路。
包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。
二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。
二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。
继电保护与二次系统
0102 0304 05电力系统输配电网络发电厂变电站配电站工业控制系统处理器：CPU、GPU等存储器：内存、硬盘等输入设备：键盘、鼠标等输出设备：显示器、打印机等网络设备：网卡、路由器等电源设备：电源、电池等通信介质：光纤、双绞线、同轴电缆等通信协议：TCP/IP、Modbus等通信设备：交换机、路由器、集线器等通信方式：串行通信、并行通信、网络通信等数据传输：实时数据、历史数据、报警信息等继电保护：快速响应故障，减少停电时间01二次系统：提高电网调度、控制和监测能力02提高电力系统稳定性：防止系统崩溃和电网解列03保障电力系统可靠性：降低故障率，提高供电质量04保障电力系统经济性：降低运行成本，提高能源利用效率05继电保护：快速切断故障，减少停电时间1二次系统：实时监测电网运行状态，提前预警2优化调度：合理分配电力资源，提高供电效率3智能控制：自动调整电压、频率，保持稳定供电4提高设备利用率减少维护成本提高能源效率降低故障率提高系统稳定性降低人工成本智能电网技术的应用，提高电网的自动化和智能化水平采用先进的传感器技术，提高测量精度和实时性利用大数据和人工智能技术，实现故障诊断和预测采用模块化和可扩展的设计，提高系统的灵活性和可维护性采用标准化和开放性的设计，便于系统的集成和扩展43功能集成：将保护功能与测量、控制等功能集成，实现一体化解决方案21软件集成：将多种保护功能集成到一个软件平台，实现统一管理和控制绿色环保要求提高能源利用效率01减少碳排放02采用环保材料和工艺03降低噪音和电磁辐射04提高系统可靠性和稳定性05提高系统智能化水平06。
电力系统继电保护二次系统接地方案
电力系统继电保护二次系统接地方案1总则1.1变电站中电磁干扰不可避免，降低电磁干扰对二次回路及设备影响的基本手段是设法隔离二次回路与一次回路之间的电磁耦合，其中二次接地是一种简单易行、行之有效的方法。
1.2二次回路接地应通过专用接地线单独接地，不得与另一接地回路串接或经其它过渡端子接地。
1.3二次回路接地必须认真维护，确保一、二次设备安全。
2电流互感器二次回路接地2.1材料要求：2.1.1专用接地线：多股铜芯导线，截面不小于2.5mm2。
2.1.2压接圆形铜鼻子、螺栓、螺帽、垫片若干。
2.2连接要求：2.2.1电流互感器的二次回路应有且只有一个接地点。
2.2.2由几组电流互感器二次直接组合的电流回路，如差动保护、角形、3/2开关主结线等的保护电流回路（高阻差动回路除外），接地点应装设于保护屏柜内的接地铜排上。
2.2.3独立的、与其他电流互感器没有电的联系的电流回路，宜将接地点装设在配电装置户外端子箱内的100mm2接地铜排上。
2.3施工要求：2.3.1多股铜导线两端必须压接圆形铜鼻子后方可连接。
2.3.2接地线通过螺栓与保护柜内（户外端子箱内）接地铜排连接2.3.3在端子排图纸上标好接地点。
3电压互感器二次电压回路接地3.1材料要求：3.1.1专用接地线：多股铜芯导线，截面不小于4.0mm2。
3.1.2压接圆形铜鼻子、螺栓、螺帽、垫片若干。
3.2接地要求：3.2.1电压互感器的二次回路应有且只有一个接地点。
3.2.2有电气联系的几组电压互感器二次回路，中性线必须与控制室零相小母线N600通过电缆连通。
接地点应设在控制室，以一点接地，各电压互感器二次回路中性点在开关场不应再接地。
3.2.3已在控制室内一点接地的电压互感器二次绕组，在开关场将二次绕组的中性点经放电间隙或氧化锌阀片接地。
其击穿电压峰值应大于30ImaxV，其中Imax为电网接地故障时通过变电所的可能的最大接地电流有效值，单位为kA。
3.2.4与其他互感器无电气联系的电压回路，接地点宜设在配电装置户外端子箱内接地铜排上。
电力工程-电力系统继电保护(二次系统)PPT课件
2021/3/8
26
各种继电器的表示符号和图形符号
2021/3/8
27
6.3 线路的电流保护
2021/3/8
28
一、保护装置的接线方式
接线系数：在继电保护回路中，流入继电器中的 电流IK与对应电流互感器的二次电流I2的比值，称 为接线系数，即
Kw
IK I2
2021/3/8
29
电流互感器与电流继电器之间的接线方式 ➢ 三相三继电器式完全星形接线 ➢ 两相两继电器式不完全星形接线 ➢ 两相三继电器式不完全星形接线 ➢ 两相一继电器电流差式接线
2021/3/8
12
继电保护装置的组成 继电保护装置是由若干个继电器组成的，如图所示，当线
路上发生短路时，起动用的电流继电器KA瞬时动作，使时间 继电器KT起动，KT经整定的一定时限后，接通信号继电器 KS和中间继电器KM，KM触头接通断路器QF的跳闸回路，使 断路器QF跳闸。
2021/3/8
13
三、静态继电器
✓静态继电器是指用模拟电子电路及部分数字电路构成的 电子型继电器，分为晶体管型和集成电路型继电器两类。
✓静态继电器的“静态”是相对于电磁型继电器的“触点” 动作而言的，它的信息传递是通过“0、1”开关信息传递的。
✓静 态 继 电 器 是 用 硅 材 料 为 主 构 成 的 继 电 器 ， 因 此 又 叫 “固体”继电器。
它的基本任务是： ➢自动、迅速、有选择地将故障元件从电力系统中切除，使 其他非故障部分迅速恢复正常运行。 ➢能正确反应电气设备的不正常运行状态，并根据要求发出 报警信号、减负荷或延时跳闸。
2021/3/8
10
二、继电保护的基本护装置组成方框图
✓测量部分：从被保护对象输入有关信号，并与给定的整定 值进行比较，决定保护是否动作；
不属于二次系统工作内容
不属于二次系统工作内容
二次系统上的工作内容包含(继电保护)、安全自动装置、(仪表)和自动化监控等系统及其二次回路。
所以不属于二次系统工作内容就是在电力工作中除了上述工作的其他工作。
拓展：
二次系统：是由继电保护、安全自动控制、系统通讯、调度自动化、DCS自动控制系统等组成的系统。
二次系统是电力系统不可缺少的重要组成部分，它是实现人与一次系统的联系监视、控制，使一次系统能安全经济地运行。
首先，电网里面有主设备，就是所谓的一次设备，比如变压器，断路器、母线、隔离开关、输电线路等。
那么，控制和保护、测量这些设备也需要一些设备及其回路，这就是传统意义上的二次设备。
之前还把自动化设备称作三次设备，区别于继电保护的二次设备。
但现在提倡大二次，包括了二次和三次设备。
其次，二次概念上没有一个统一的解释。
常见的是：
对一次设备进行监察，测量，控制，保护，调节的补助设备，称为二次设备。
由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。
在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
用以控制、保护、调节、测量和监视一次回路中各参数和各元
件的工作状况。
用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。
最后，二次工作主要是对二次设备的安装调试、维护检修、技术监督管理等等。
个人的看法，二次工作人身风险不大，但是责任风险很大。
需要深厚的技术、经验积累才可能干好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2） 端子排接线图 屏内设备和屏外设备相连接时，都要通过一
些专用的接线端子和电缆来实现，这些接线端子 组合起来称为端子排。一般控制屏和保护屏的端 子排是垂直排列的，并分列于屏的左右两侧。
端子排的一般形式如图7.34所示，最上面标 出安装单位名称、端子排代号和安装项目代号。 下面的端子在图上画成三格，中间一格注明端子 排和顺序号，一侧列出屏内设备的代号及其端子 号，另一侧标明引至设备的代号和端子号。
（2） 看交流回路
图7.35（b）中，电流互感器TA1、TA2和中 性线N通过控制电缆112#三根总线连接到端子排 1#、2#、3#试验端子，再分别接到屏上KA1的接 线柱②和KA2的接线柱②，构成继电保护交流回 路。
（3） 看直流回路
图7.35（c）、（d）中，控制电源从屏顶直 流控制小母线WC+、WC-，经熔断器FU1和FU2 分别引到端子排的5#、10#连接端子，5#端子与 屏上KA1接线柱①连接，在屏上通过KA1接线柱 ①与KA2接线柱①连接。在图7.35（c）中可以看 到KA1接线柱①标以I2-1，即KA2接线柱①的标 号；而KA2的接线柱①标以I1-1，即KA1接线柱 ①的标号，从图7.35（b）展开图上看， KA2、
交流回路是由电流互感器、电压互感器和所用变 压器供电的全部回路；直流回路是由直流电源 （硅整流、蓄电池组、电容储能放电等）的正极 到负极的全部回路。二次回路按用途可分为操作 电源回路、测量表计（及计量表计）回路、断路 器控制和信号回路、中央信号回路、继电保护和 自动装置回路等。
为了便于了解二次回路的工作原理，便于安 装、接线、查线、试验以及运行维护，通常需要 借助于二次回路接线图。二次回路接线图按用途 可分为归总式原理接线图、展开式原理接线图和 安装接线图。对继电保护，通常三种接线图都要 有；对控制、测量、信号等回路，一般只需要展 开式原理接线图和安装接线图。
展开图的特点是条理清晰，易于阅读，能逐 条地分析和检查。对复杂的二次回路，展开图的 特点更显得突出，因此，在实际工作中展开图用 得最多。
2.安装接线图 根据电气施工安装的要求，表示二次设备的
具体位置和布线方式的图形称为安装接线图，简 称安装图。安装图包括屏面布置图、端子排接线 图和屏后接线图。 （1） 屏面布置图
展开图的表示方式是将电路分成交流电流回 路、交流电压回路、直流操作回路和信号回路分 别进行绘制，对同一回路内的线圈和触点则按电 流通过的路径自左至右排列，交流回路按U、V、 W的相序自上至下排列，直流回路按动作顺序自 上至下排列。在每一行中各元件的线圈和触点是 按实际连接顺序排列的。在每一回路的右侧附有 文字说明，以便阅读。
1.原理接线图
（1） 归总式原理接线图
归总式原理接线图是用来表示继电保护、测 量表计、控制信号和自动装置等工作原理的二次 接线图，简称原理图。原理图采用的是集中表示 方法，即在原理图中各元件是用整体的形式与一 次接线有关元件画在一起，使全套装置构成一个 整体的概念，可清楚地表示各元件之间的电气联 系和动作原理。例如图7.12（a）中继电器的图形 符号采用一个方框，上面用附有该继电器所控制 的触点表示。
阅读安装图（屏后接线图或端子排接线图） 时，应对照展开图，根据展开图阅读顺序从上到 下、每行从左到右进行。
（1） 对照展开图了解接线图由哪些设备组成
从图7.35（d）端子排接线图中左上方的设备 符号可以了解到，此图为Ⅰ号安装单位；从图 7.35（c）屏后接线图可知，屏上装有六个设备， 即KA1、KA2、KT、KM、KS和XB；屏顶装有 四条小母线，即WC+、WC-、WS+、WS-以及两 个熔断器FU1、FU2。
（2） 展开式原理接线图
展开式原理接线图简称展开图，其特点是将 每套装置的交流电流回路、交流电压回路和直流 回路分开来表示，这样，同一元件的电流线圈、 电压线圈和触点就经常可能被拆开，分别画在不 同的回路里。例如图7.12（b）中的电流继电器 KA1、KA2，其电流线圈接在交流电流回路中， 而它们的触点则接在直流回路中，为了避免混淆， 将同一元件的线圈和触点采用相同的外文符号表 示。
课题7 断电保护及二次系统
7.1 继电保护的基本知识 7.2 线路的继电保护 7.3 电力变压器的继电保护 7.4 二次系统接线图 7.5 中央信号系统 7.6 断路器控制回路及信号系统 7.7 绝缘监察装置和电气测量仪表 7.8 备用电源自动投入装置
7.4 二次系统接线图
7.4.1 原理接线图和安装接线图
变电所常用的控制屏、继电保护屏、仪表屏 和直流屏等，其屏面布置图应满足下列要求：
① 屏中凡需经常监视的仪表和继电器都不 应布置得太高；
② 屏中的操作元件，如控制开关、调节手 轮、按钮等的高度要适中，以保证操作调节方便， 它们之间应保持一定的距离，操作时不致影响相 邻的设备；
③ 屏中经常要检查和试验的设备应布置在 屏的中部，而且同一类型的设备应布置在一起， 便于检查和试验。此外，应力求布置紧凑和美观。
图7.34中端子1、2、3为试验端子，端子11、 12为连接端子，其余端子为一般端子和终端端子。 当端子排垂直排列时，自上而下依次为交流电流 回路、交流电压回路、信号回路、控制回路、其 他回路和转接回路，这样排列既可节省导线，又 利于查线和安装。
（3） 屏后接线图
屏后接线图是配合现场安装施工时使用的， 图中所有设备都按顺序编号，设备拉线柱上也加 标号，同时还注有明确的去向，以使施工安装人 员便于安装和检查。一般标出项目（如元件、器 件、单元、组件或成套设备等）的相对位置、代 号、端子号、导线号、类型、截面等内容。看得 见的项目用实线表示，看不见的项目用点画线表 示其外部轮廓。
变电所的电气设备通常可分为一次设备和二 次设备两大类。二次设备是指计量和测量表计、 控制及信号、继电保护装置、自动装置、远动装 置等，这些设备构成了变电所的二次系统。根据 测量、控制、保护和信号显示的要求，表示二次 设备互相连接关系的电路称为二次回路或二次接 线。二次回路按电源的性质可分为交流回路和直 流回路。
图7.12 两相两继电器式定时限过电流保护装置电路图 （a） 集中表示（总归式）电路图； （b） 分开表示（展开式）电路图
图7.34 端子排接线图
7.4.2 二次接线图案例
图7.35所示为某供电线路定时限过电已分别介绍过，在此 重点介绍安装图的阅读。
