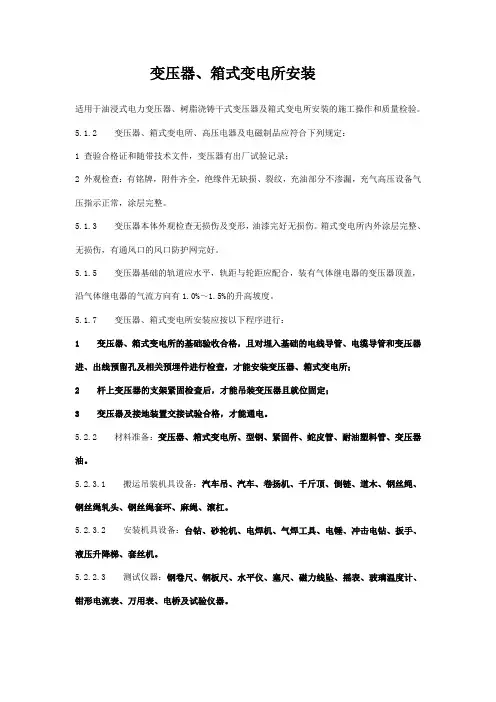

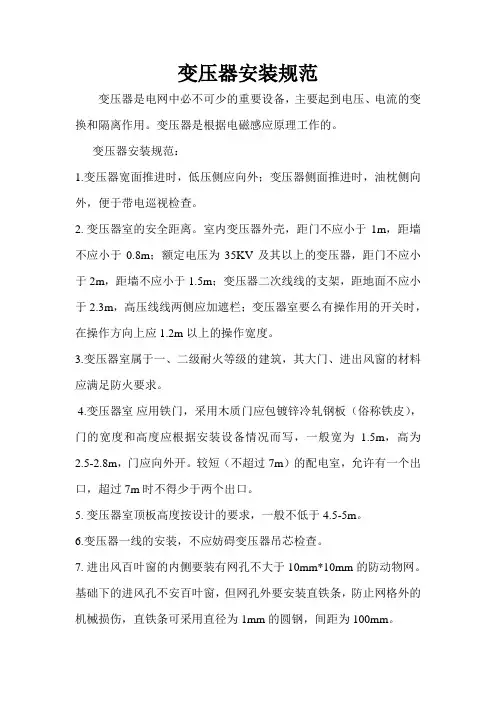

5 变压器、箱式变电所安装

5.1 一般规定

5.1.1 本章适用于油浸式电力变压器、树脂浇铸干式变压器及箱式变电所安装的施工操作和质量检验。

5.1.2 变压器、箱式变电所、高压电器及电磁制品应符合下列规定：

1 查验合格证和随带技术文件，变压器有出厂试验记录；

2 外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指

示正常，涂层完整。

5.1.3 变压器本体外观检查无损伤及变形，油漆完好无损伤。箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。

5.1.4 变压器及箱式变电所安装前应满足一定的作业条件，安装位置应正确无误。

5.1.5 变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度。

5.1.6 变压器、箱式变电所在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。

5.1.7 变压器、箱式变电所安装应按以下程序进行：

1 变压器、箱式变电所的基础验收合格，且对埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所；

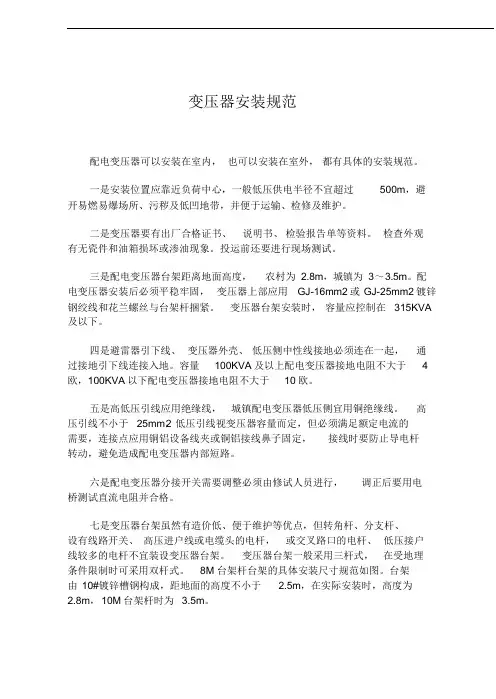

2 杆上变压器的支架紧固检查后，才能吊装变压器且就位固定；

3 变压器及接地装置交接试验合格，才能通电。

5.2 施工准备

5.2.1 技术准备

5.2.1.1 进行图纸会审，复核设计安装方式是否符合现行国家规范的要求。

5.2.1.2 施工前应编制施工组织设计（施工方案），并报相应管理部门进行审批。

5.2.1.3 进行设计交底和技术交底。

5.2.2 材料准备

变压器、箱式变电所、型钢、紧固件、蛇皮管、耐油塑料管、变压器油。

5.2.3 主要机具

5.2.3.1 搬运吊装机具设备：汽车吊、汽车、卷扬机、千斤顶、倒链、道木、钢丝绳、钢丝绳轧头、钢丝绳套环、麻绳、滚杠。

5.2.3.2 安装机具设备：台钻、砂轮机、电焊机、气焊工具、电锤、冲击电钻、扳手、液压升降梯、套丝机。

5.2.2.3 测试仪器：钢卷尺、钢板尺、水平仪、塞尺、磁力线坠、摇表、玻璃温度计、钳形电流表、万用表、电桥及试验仪器。

5.2.4 作业条件

5.2.4.1 安装前，建筑工程应具备下列条件：

1 屋顶、楼板、门窗等均已施工完毕，并且无渗漏，有可能损坏设备、变压器安装后不能再进行施工的装饰工作应全部结束。

2 室内地面的基层施工完毕，并在墙上标出地面标高。

3 混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求。

4 预埋件及预留孔符合设计要求，预埋件牢固。

5 模板及施工设施拆除，场地清理干净。

6 具有足够的施工用场地，道路通畅。

5.2.4.2 变压器轨道安装完毕并符合设计要求。

5.2.4.3 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

5.2.4.4 箱式变电所的基础应高于室外地坪，周围排水通畅。

5.3 材料质量控制

5.3.1 变压器的规格型号及容量符合施工图纸设计要求。并有合格证、出厂试验记录及技术数据文件。

5.3.2 外观检查：变压器应装有铭牌。铭牌上应注明制造厂名、型号、额定容量，一二次额定电压、电流、阻抗电压及接线组别、重量、制造年月等技术数据。附件、备件齐全，无锈蚀及机械损伤，密封应良好。绝缘件无缺损、裂纹和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示正确。油箱箱盖或钟罩法兰及封板的联接螺栓应齐全，紧固良好无渗漏。浸入油中运输的附件，其油箱应无渗漏。充油套管的油位应正常、无渗油，瓷体无损伤。

5.3.3 干式变压器的局放试验PC值及噪音测试器dB（A）值应符合设计及标准要求。带有防护罩的干式变压器、防护罩与变压器的距离应符合技术标准的规定。

5.3.4 有载调压开关的传动部分润滑应良好，动作灵活，点动给定位置与开关实际位置一致，自动调节符合产品的技术文件要求。

5.3.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

5.3.6 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

5.3.7 其它材料：蛇皮管、耐油塑料管、电焊条、防锈漆、调和漆及变压器油，均应符合设计要求，并有产品合格证。

5.4 施工工艺

5.4.1 变压器施工工艺

5.4.1.1 工艺流程

器身检查

基础验收→设备开箱检查→设备二次搬运→变压器就位→附件安装及结线→交接试验→试运前检查→试运行→交工验收

5.4.1.2 施工要点

1 基础验收：变压器就位前，要先对基础进行验收。基础的中心与标高应符合设计要求，轨距与轮距应互相吻合，具体要求：

1）轨道水平误差不应超过5mm。

2）实际轨距不应小于设计轨距，误差不应超过+5mm。

3）轨面对设计标高的误差不应超过±5mm。

2 设备开箱检查

1）设备开箱检查应由施工单位、供货方会同监理单位、建设单位代表共同进行，并做好开箱检查记录。

2）开箱后，按照设备清单、施工图纸及设备技术文件核对变压器规格型号应与设计相符，附件与备件齐全无损坏。

3）变压器外观检查无机械损伤及变形，油漆完好、无锈蚀。

4）油箱密封应良好，带油运输的变压器，油枕油位应正常，油液应无渗漏。

5）绝缘瓷件及环氧树脂铸件无损伤、缺陷及裂纹。

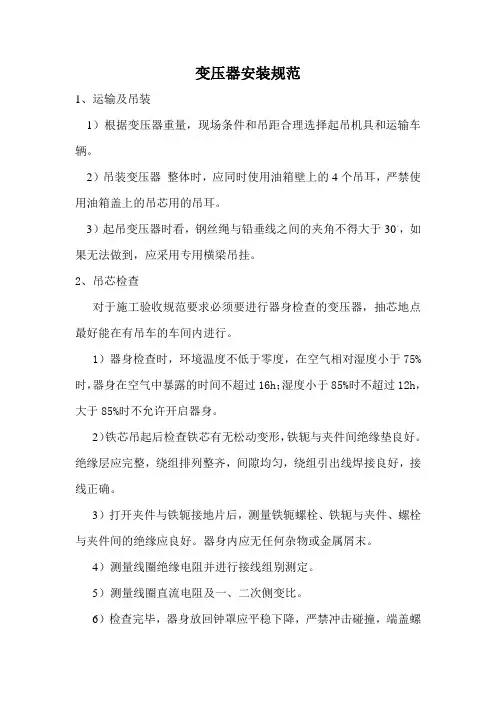

3 设备二次搬运

1）变压器二次搬运应由起重工作业，电工配合。搬运时最好采用汽车吊和汽车，如距离较短时且道路较平坦时可采用倒链吊装、卷扬机拖运、滚杠运输等。变压器重量参见表5.4.

1.2-1。

表5.4.1.2-1 变压器及箱式变电所参考重量

型式序号容量（kVA）重量（t）

树脂浇铸干式变压器1 100～200 0.71～0.92

2 250～500 1.16～1.90

3 630～1000 2.08～2.73

4 1250～1600 3.39～4.22

5 2000～2500 5.14～6.30

油浸式电力变压器1 100～180 0.6～1.0

2 200～420 1.0～1.8

3 500～630 2.0～2.8

4 750～800 3.0～3.8
