《电子技术基础》复习要点
《电子技术基础》复习要点课程名称：《电子技术基础》适用专业：2018级电气工程及其自动化（业余）辅导教材：《电子技术基础》张志恒主编中国电力出版社复习要点第一章半导体二极管1.本征半导体❑单质半导体材料是具有4价共价键晶体结构的硅Si和锗Ge。
❑导电能力介于导体和绝缘体之间。
❑特性：光敏、热敏和掺杂特性。
❑本征半导体：纯净的、具有完整晶体结构的半导体。
在一定的温度下，本征半导体内的最重要的物理现象是本征激发（又称热激发），产生两种带电性质相反的载流子（空穴和自由电子对），温度越高，本征激发越强。
◆空穴是半导体中的一种等效+q的载流子。
空穴导电的本质是价电子依次填补本征晶体中空位，使局部显示+q电荷的空位宏观定向运动。
◆在一定的温度下，自由电子和空穴在热运动中相遇，使一对自由电子和空穴消失的现象称为复合。
当热激发和复合相等时，称为载流子处于动态平衡状态。
2．杂质半导体❑在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
◆P型半导体：在本征半导体中掺入微量的3价元素（多子是空穴，少子是电子）。
◆N型半导体：在本征半导体中掺入微量的5价元素（多子是电子，少子是空穴）。
❑杂质半导体的特性◆载流子的浓度：多子浓度决定于杂质浓度，几乎与温度无关；少子浓度是温度的敏感函数。
◆体电阻：通常把杂质半导体自身的电阻称为体电阻。
◆在半导体中，存在因电场作用产生的载流子漂移电流（与金属导电一致），还才能在因载流子浓度差而产生的扩散电流。
3.PN结❑在具有完整晶格的P型和N型半导体的物理界面附近，形成一个特殊的薄层（PN结）。
❑PN结中存在由N区指向P区的内建电场，阻止结外两区的多子的扩散，有利于少子的漂移。
❑PN结具有单向导电性：正偏导通，反偏截止，是构成半导体器件的核心元件。
◆正偏PN结（P+，N-）：具有随电压指数增大的电流，硅材料约为0.6-0.8V，锗材料约为0.2-0.3V。
◆反偏PN结（P-，N+）：在击穿前，只有很小的反向饱和电流Is。
2018年对口单招联合联考试卷(电子电工)
绝密★启封前2018年江苏省职业学校对口单招联盟一次模拟考试电子电工专业综合理论试卷注意事项：1.本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
两卷满分300分，考试时间150分钟。
2.答题前，考生务必将姓名、学校、考试号用0.5mm黑色签字笔填写在答题纸规定区域。
3. 第Ⅰ卷（客观题）作答：用2B铅笔把答题纸上相应题号中正确答案的标号涂黑。
4. 第Ⅱ卷（主观题）作答：用0.5mm黑色签字笔在答题纸相应位置作答，答题时不得超出黑色框线，否则无效。
5. 考试结束,考生将答题纸交回。
第Ⅰ卷（共120分）一、单项选择题（本大题共22小题，每小题4分，共88分。
在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1.如题1图所示，如果电阻R1增大，则电流表的读数（）A.增大B.减小C.不变D.不定10kΩ20kΩ30kΩ120VC1C2题1图题2图2．如题2图中，C1：60μF/100V，C2：30μF/60V。
电容器C1的带电量为（）A．C3-106⨯ B．C3-104⨯ C．C3-102⨯ D．C3-108.1⨯题3图题4图电子电工专业综合理论试卷第1页共20页电子电工专业综合理论试卷 第2页 共20页3.如题3图中所示的交流电路中，表A 1与V 1的读数分别为10A 与100V ，则表A 0与V 0的读数分别为（ ）A.10A 、200VB.24.1A 、141VC.10A 、141VD.24.1A 、200V4．如题4图所示电路中，若i ab =0，则说明（ ）A ．电路一定产生了谐振B ．R 1R 2=C L 1C ．R 1R 2=L 1CD ．211R X R X C L 5. 如题5图为三相电动机绕组同名端测试电路。
当开关闭合瞬间，电压表V 2正偏，三绕组的同名端为（ ）A ．1、3、5B ．2、3、5C ．1、3、6D ．2、3、6V 2V 1123456R E ++U A VS Z Z Z W题5图 题6图6．题6图三相对称正弦交流电路中，开关S 打开时电流表示数为10A ，则开关S 闭合时电流表示数将为多少 A （ ）A ．10B ．17.32C ．30D ．54.967.如题7图所示，二极管和三极管均为硅管，则工作在饱和状态的三极管是（ ）A ．B ．C. D.题7图8. 题8图中，直流电压表V读数为9V，则下述第几种说法是正确的（）A．R2可能断路B．R3可能断路C．R1可能断路D．R1可能短路题8图题9图9.对题9图所示的放大电路，当电容器C3断开后，对放大器影响表述中错误的是（）A．静态工作点不变 B．输出电阻减小C．输入电阻增大 D．电压放大倍数减小10.在题10图所示的电路中，晶体三极管均处于放大状态，当输入增大时（）A．U AB减小 B．U AB增大 C．U AB不变 D．U AB可能增大也可能减小题10图11.甲类、乙类、甲乙类三种类型的功率放大器中，下列说法正确的是（）A．甲类功放效率最高 B．乙类功放效率最高C．甲乙类功放效率最高 D．乙类、甲乙类功放效率一样高电子电工专业综合理论试卷第3页共20页12. 74LS161是常用的十六进制集成计数器，CR是异步清零端，LD是同步并行置数端，CT P、CT T是计数控制端，CO是串行进位输出端，其功能表如题12表所示，则题12图所示电路功能是（）A．七进制计数器 B．八进制计数器 C．九进制计数器 D．十进制计数器A3CR LD CT P CT T CP A2A1A0Q3Q2Q1Q00 1 1 1 1××××××××00000××D3D2D1D0D2D1D0D3××××××××××××11111××0××计数保持保持输入输出16151413121110912345678V CC CO Q0Q1Q2Q3CT TCRLDCP A0A2A1A3CT P GNDCPQ0Q1Q2Q3+V CC74LS161&1100110题12表题12图13．欲得到D触发器的功能，下列选项中正确的是（）14．用电压表测量 90V 的电压，若要求测量误差不超过±2%，则下列关于所选仪表量程准确度等级的各选项中，最适合的为（）A．50V，2.5 级B．100V，1.5 级 C．100V，2.5 级 D．500V，1.5 级15．一只量限为150A的磁电系电流表，标明需配“150A，45mV”的分流器，如该表配用“450A，75mV”的分流器时，此时电流表的量限为（）A．150AB． 450A C．300A D．270A16. 电动系测量机构的固定线圈分成两段，平行排列，其目的是（）A. 便于改换电压量程B. 便于改换电流量程C. 获得均匀的磁场，便于改换功率表的电压量程D. 获得均匀的磁场，便于改换功率表的电流量程17.关于波形误差，下列说法错误的是（）A.理论上说，有效值电压表测量任意周期性波形电压的有效值，不会产生波形误差；B.用峰值电压表和均值电压表测量同一个三角波，峰值电压表的波形误差大；C. 用峰值电压表分别测量三角波和方波，当电压表示值相等时，测三角波时的波形误差大；D．用峰值电压表和均值电压表测量正弦交流电时，没有波形误差。
中职《电子技术基础》第四版电子教案
电路搭建
根据实验要求，选择合适的电子元件搭建电路。
实验操作步骤与注意事项
实验结果的分析与总结
数据整理
将实验数据整理成表格或图表，便于分析。
结果分析
根据实验数据，分析电路性能，验证电子技术的基本原理。
总结归纳
总结实验过程中的经验和教训，为后续的实验和实践提供参考。
THANKS
感谢您的观看。
应用实例2
非门可以用于实现逻辑非运算，例如实现信号的反相等。
应用实例3
逻辑门电路的应用实例
05
CHAPTER
电子技术实践
通过实验，使学生能够深入理解电子技术的基本原理，为后续的学习和实践打下坚实的基础。
掌握电子技术的基本原理
培养实践操作能力
提高问题解决能力
培养团队协作精神
实验是培养学生实践操作能力的重要途径，通过实验，学生能够掌握电子设备的基本操作和调试技能。
03
CHAPTER
模拟电子技术
模拟信号是连续变化的物理量，如声音、光线、温度等。模拟电路则是用于处理模拟信号的电子电路。
模拟信号
模拟电路通常由电阻、电容、电感等元件组成，具有连续的输入输出关系，能够实现信号的放大、滤波、振荡等功能。
模拟电路的特点
模拟电路广泛应用于通信、音频、视频、测量和控制等领域。
数字电路
数字电路是处理数字信号的电路，由逻辑门、触发器等基本逻辑单元组成，具有高可靠性、高稳定性等特点。
数字信号与数字电路
工作原理
逻辑门电路是数字电路的基本单元，其工作原理基于逻辑代数，实现逻辑运算和逻辑控制功能。
分类
按照逻辑功能的不同，逻辑门电路可以分为与门、或门、非门、与非门、或非门等类型。
《电子技术基础》复习要点
《电子技术基础》复习要点课程名称：《电子技术基础》适用专业：2018级电气工程及其自动化（业余）辅导教材：《电子技术基础》张志恒主编中国电力出版社复习要点第一章半导体二极管1.本征半导体❑单质半导体材料是具有4价共价键晶体结构的硅Si和锗Ge。
❑导电能力介于导体和绝缘体之间。
❑特性：光敏、热敏和掺杂特性。
❑本征半导体：纯净的、具有完整晶体结构的半导体。
在一定的温度下，本征半导体内的最重要的物理现象是本征激发（又称热激发），产生两种带电性质相反的载流子（空穴和自由电子对），温度越高，本征激发越强。
◆空穴是半导体中的一种等效+q的载流子。
空穴导电的本质是价电子依次填补本征晶体中空位，使局部显示+q电荷的空位宏观定向运动。
◆在一定的温度下，自由电子和空穴在热运动中相遇，使一对自由电子和空穴消失的现象称为复合。
当热激发和复合相等时，称为载流子处于动态平衡状态。
2．杂质半导体❑在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
◆P型半导体：在本征半导体中掺入微量的3价元素（多子是空穴，少子是电子）。
◆N型半导体：在本征半导体中掺入微量的5价元素（多子是电子，少子是空穴）。
❑杂质半导体的特性◆载流子的浓度：多子浓度决定于杂质浓度，几乎与温度无关；少子浓度是温度的敏感函数。
◆体电阻：通常把杂质半导体自身的电阻称为体电阻。
◆在半导体中，存在因电场作用产生的载流子漂移电流（与金属导电一致），还才能在因载流子浓度差而产生的扩散电流。
3.PN结❑在具有完整晶格的P型和N型半导体的物理界面附近，形成一个特殊的薄层（PN结）。
❑PN结中存在由N区指向P区的内建电场，阻止结外两区的多子的扩散，有利于少子的漂移。
❑PN结具有单向导电性：正偏导通，反偏截止，是构成半导体器件的核心元件。
◆正偏PN结（P+，N-）：具有随电压指数增大的电流，硅材料约为0.6-0.8V，锗材料约为0.2-0.3V。
◆反偏PN结（P-，N+）：在击穿前，只有很小的反向饱和电流Is。

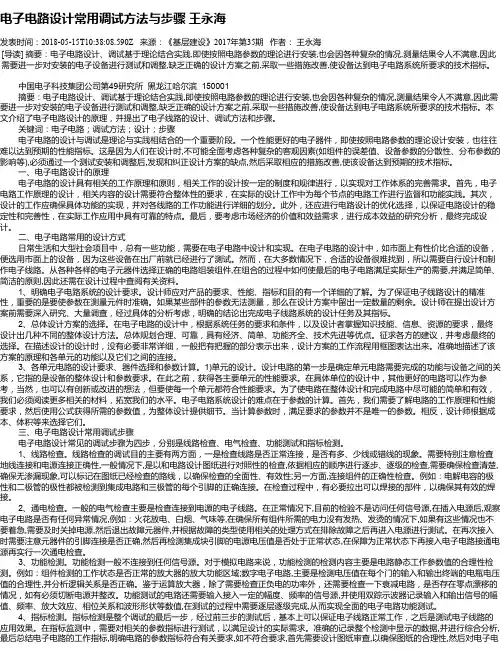

电子电路设计常用调试方法与步骤 王永海
