家用电冰箱的典型电路
电冰箱中的物理知识
热学
1.如图是电冰箱的工作原理示意图，回答下列问题：
①.环戊烷是一种既容易液化又容易汽 化的物质，而且环保，一种新型环保 电冰箱就是利用环戊烷代替氟里昂进 行工作的，环戊烷在管子里流动，当 它流经冷冻室时会发生（ 汽化）现象， 并（ ）吸[收吸收或放出]热量，
②.电动压缩机把冰箱内的环戊烷压缩到冰箱外部 （有些藏在外壳内）的冷凝器中，在冷凝器中的物 态变化是用[降低温度]的方法实现的。
3．[设计电路]家用电冰箱的用电 部分主要是电动压缩机和照明灯 泡。其中，电动压缩机M受温控Байду номын сангаас开关S控制，照明灯泡L受门控开 关S的控制，要求它们既能单独工 作又能同时工作。
4.电冰箱、电风扇、洗衣机等家用电器，其主要部件都
是用电动机来工作的，电动机是根据 [ C ]现象制成的 A．磁场对放入其中的磁体产生力的作用 B．电流周围存在着磁场 C．通电导体在磁场中受到力的作用D．电磁感应
5.从能量转化角度看，电动机是把[ 电 ]转化为[机械 ]能
的机器，它的工作原理是[
]，在家用电器中
利用电动机的电器有（ ）[请写出2个]
6.在图所示的实验装置图中，能够说明电动机原理图的是
( AC )
7．如图所示家用电冰箱及其电路图.冰箱所用的电
源是___交___流_____电源(选填“交流”或“直
• A．先液化后蒸发 B．先蒸发后汽化 C．先液化后升华 D．先凝华后升华
6.小鹭善于观察身边的物理现象。一天，她从冰箱的 冷冻室中拿出一支冰棍，发现冰棍上附着白花花的 “粉”；剥去包装纸，看见冰棍在冒“白气”；她 把这支冰棍放进茶杯里，过一会，茶杯壁逐渐形成 了一些小水珠，像是茶杯在“冒汗”。 请你帮小鹭解释“粉”、“白气”和“冒汗”是怎 么形成的。
电冰箱原理
一、温度控制器
控制原理： 根据桥式电路制成的热敏电阻式温度 控制器，就是将惠斯登电桥的一个热敏电 阻桥路作为感温元件，直接放在适当的位 置，三极管的发射极和基极接在电桥的一 个对角线上。当热敏电阻受到温度变化的
影响时，其阻值就发生相应的变化。通过
平衡电桥来改变通往三极管的电流，再经 放大来控制压缩机运转继电器的开启，实 现对制冷设备的温度控制。
一、单相交流异步电动机
它是一个正弦脉动磁场，磁场的轴线在空间上固定不转。可视为两个 转速相同，但旋转方向相反的旋转磁场的合成，且每个旋转磁场的磁道是 恒定的，均等于脉动磁场磁通最大值的 1/2，即 Φ1 Φ2 Φm / 2 如图所示。 电动机的转 子不能自行起动 ， 需要一个初始外 力，然后在正向 或反相的转矩下 转子开始持续转 动。
一、单相交流异步电动机
③ 分相式单相电动机的旋转磁场 为了使电动机能自行起动，可以在这种电动机的定子绕组（或叫运行 绕组）的中间加嵌一个起动绕组，使起动绕组与工作绕组在定子上有 90° 的空间角度。起动绕组通过一个起动继电器与运行绕组并联再接入单相交 流电源，则单相电动机就能自行起动，当转速达到额定转速的 75% 左右时， 起动继电器把起动绕组电路切断，而后电动机进入正常运转。
二、保护装置
当机壳温度下降后，双金属片恢 复正常位置，使触点闭合，接通电源， 压缩机重新起动运行，从而起到对电
动机过热的保护作用。所以过载保护
器有过电流和过温升两种保护功能。
二、保护装置
2．内埋式过载保护器 结构如图：
将其装在电动机的定子绕阻中，直接感受电动机定子绕阻内的温 度变化，其工作原理与前述碟型过载保护器基本相同。
如图所示。
1. 塑料外壳
2. 超热熔断合金
实例：单片机在家用电器中的应用
（4）除霜电路 选用MF53-1型热敏电阻作为温度传感器（Rt ），它具有负 温度系数，灵敏度较高。把热敏电阻安装在距蒸发器 3mm 的某 个合适的位置上，当霜厚大于 3mm 时，热敏电阻 Rt 接触到霜从 而感受到较低的温度，其电阻值变大，A点温度降低，运算放大 器输出信号有变化，经A/D转换后送入CPU，经单片机分析、判 断，给出除霜命令。除霜电路如下图所示。
ห้องสมุดไป่ตู้
上页图中， ADC0809 的 A ， B ， C 三个引脚直接和 80C51 单片 机的 P0.0 ～ P0.2 三个引脚相连，用于选择不同的模拟通道信 号。 P1.6 与读写控制信号端和经过或非门连接到 ADC0809 的 START，ALE，OE端，分别控制ADC0809的启动、地址锁存、读 操作和写操作。ADC0809的EOC端悬空，A/D转换后利用软件延 时一段时间来读取转换后的数据。 （3）功能键和显示电路 功能键和显示电路如上页图所示。采用6个功能键控制冷 冻室、冷藏室及速冻温度设定， 4 位 LED 显示器用于显示冷冻、 冷藏室温度，以及压缩机启动、停止和报警等状态。 LED 显示及功能键都是通过 80C51 的串行口扩展的。显示 输出通道和键盘输入通道的选择由端口线 P3.2 和与门完成。 当 P3.2 为“ 1”时，数据输出到显示器。当 P3.2 为“ 0”时， 80C51完成对键盘的扫描。
1．总体方案设计 直冷式电冰箱的控制原理： 根据蒸发器的温度控制制冷压缩机的启动、停止，使冰箱内的 温度保持在设定温度范围内。采用单片机控制压缩机的启动和 停止，可以使控制更准确、更灵活。 电冰箱采用单片机控制的性能指标如下： ① 设定 3 个测温点，测量范围在－ 26℃～ +26℃之间，精度为 ±0.5℃。 ② 利用功能键分别控制温度设定、速冻设定、冷藏室及冷冻室 温度设定等。
电子课件-《小型制冷设备原理与维修(第三版)》-A02-3780 第二章 家用电冰箱的制冷系统
典型双门风冷式电冰箱制冷系统图
典型风冷式电冰箱冷风循环图
16 第二章 家用电冰箱的制冷系统
四、三门或三门以上的电冰箱制冷 系统
由过滤器输出的高压制冷剂经一个分流器分成 三路，分别送入三个电磁截止阀，三个电磁阀的出 口分别接冷藏、变温、冷冻三根毛细管，通过冷藏、 变温、冷冻三个独立的蒸发器最终经汇流器并成一 路回到压缩机。在制冷控制上，冷藏室、变温室、 冷冻室三个温区的温度均采用独立控制，控制温度 范围为：冷藏室l℃～10℃，变温室-18℃～lO℃， 冷冻室-30℃～-12℃，无论哪个温区温度达不到设 定温度，该路电磁阀就会打开，三个独立的循环环 路都可以单独制冷而与其他环路无关。而且该电冰 箱的冷藏室、变温室还具有关闭功能，可以单独或 同时关闭这两个温区的制冷功能。
管板式蒸发器
铝板吹胀式蒸发器
8 第二章 家用电冰箱的制冷系统
单脊翅片管式蒸发器
多层搁架式蒸发器
翅片盘管式蒸发器
四、毛细管
毛细管装在冷凝器和蒸发器之间, 起节流降压作用。毛细管内径为0.5~1.0 mm, 长度为1.5~4 m。 在一定的冷凝压力下影响毛细管节流的主要因素是毛细管的内阻。
9 第二章 家用电冰箱的制冷系统
三门或三门以上的电冰箱制冷系统结构原理图
17 第二章 家用电冰箱的制冷系统
五、变频电冰箱制冷系统
变频电冰箱通常采用变频直流无刷电动机,变频功 率控制电路,将直流电逆变成交流电,驱动控制变频 压缩机工作。变频直流无刷电动机的转子为对称排 列的双S、N 转子磁钢,定子线圈分为 U、V、W 三 组,分别接到变频控制电路的U、V、W 输出插件上, 由变频控制电路按顺序为定子线圈供电,使之形成旋 转磁场。变频压缩机设有霍尔元件检测转子磁极的 旋转位置,通过该电路将变频压缩机转 速的相关信 息传送到变频控制电路及主控芯片电路进行处理,进 而控制变频压缩机定子线圈的电流相位保持一定关 系,并由变频控制电路的6个大功率晶体管进行控制, 按特定的规律和频率转换,控制变频压缩机的转速。
电子课件-《小型制冷设备原理与维修(第三版)》-A02-3780 第三章 家用电冰箱的电控系统
变频冰箱电路原理示意图
1）温差复位型温控器。 2）定温复位型温控器控制压缩机开机时，箱温为固定值。
9 第三章 家用电冰箱的电控系统
2. 温控器的工作原理 (1)普通型压力式温控器
普通型压力式温控器的工作原理
10 第三章 家用电冰箱的电控系统
(2)半自动化霜型温度控制器
自动控温状态
半自动化霜状态
11 第三章 家用电冰箱的电控系统
双稳态电磁阀
17 第三章 家用电冰箱的电控系统
§3—2
家用电冰箱电控系统的控制电路分析
学目 习标
了解家用电冰箱典型电控电路的原理分析。
一、直冷式电冰箱典型控制电路
典型直冷式电冰箱的控制电路由温控器、启动继电器、热保护器、内部照明灯、门开关、温度 补偿开关等组成。
18 第三章 家用电冰箱的电控系统
化断器
化霜超热保护熔断器
15 第三章 家用电冰箱的电控系统
4. 化霜温控器
化霜温控器
16 第三章 家用电冰箱的电控系统
六、电磁阀
电冰箱多温区控制一般用电磁阀进行控制,有单稳态和双稳态两种。单稳态电磁阀体积，和耗电量较大,而双 稳态电磁阀体积较小,无电路板,切换驱动信号采用的是脉冲信号。
双金属碟形过载保护器结构
8 第三章 家用电冰箱的电控系统
四、温度控制器
1.电冰箱温控器的分类 （1）按工作原理类分 1）压力式温控器又称感温囊式温控器，其感温元件是感温管(毛细管)。 2）电子式温控器分为两种：利用热敏电阻作为感温元件的称热敏电阻式温控器，利用二极管的PN结作为感温 元件的称为半导体温控器。 （2）按温控器的感温方式分类 1）感应蒸发器表面温度，即感温管紧贴在蒸发器表面，控制蒸发器表面温度，也就间接地控制了箱温。定温 复位型温控器就是采用这种感温方式。 2）直接感应箱内空气温度，即感温管安装在箱内适当的空间位置。 （3）按温度控制方式分类

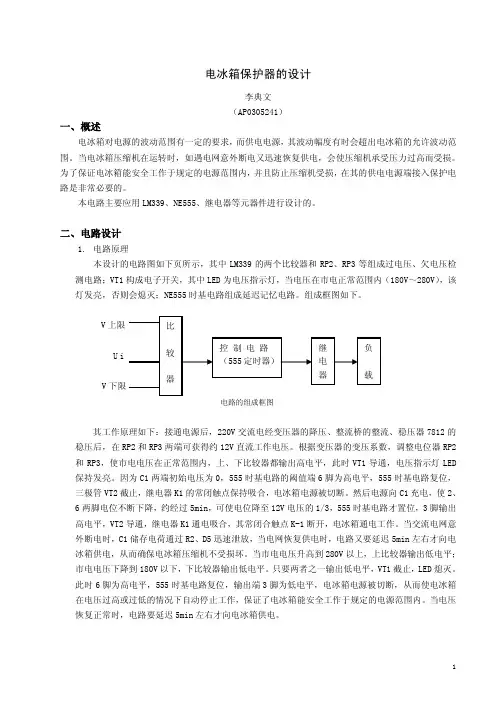

电冰箱保护电路原理图
电冰箱保护器的设计李典文（AP0305241）一、概述电冰箱对电源的波动范围有一定的要求，而供电电源，其波动幅度有时会超出电冰箱的允许波动范围。
当电冰箱压缩机在运转时，如遇电网意外断电又迅速恢复供电，会使压缩机承受压力过高而受损。
为了保证电冰箱能安全工作于规定的电源范围内，并且防止压缩机受损，在其的供电电源端接入保护电路是非常必要的。
本电路主要应用LM339、NE555、继电器等元器件进行设计的。
二、电路设计1.电路原理本设计的电路图如下页所示，其中LM339的两个比较器和RP2、RP3等组成过电压、欠电压检测电路；VT1构成电子开关，其中LED为电压指示灯，当电压在市电正常范围内（180V～280V），该灯发亮，否则会熄灭；NE555时基电路组成延迟记忆电路。
组成框图如下。
V上限UiV下限电路的组成框图其工作原理如下：接通电源后，220V交流电经变压器的降压、整流桥的整流、稳压器7812的稳压后，在RP2和RP3两端可获得约12V直流工作电压。
根据变压器的变压系数，调整电位器RP2和RP3，使市电电压在正常范围内，上、下比较器都输出高电平，此时VT1导通，电压指示灯LED 保持发亮。
因为C1两端初始电压为0，555时基电路的阈值端6脚为高电平，555时基电路复位，三极管VT2截止，继电器K1的常闭触点保持吸合，电冰箱电源被切断。
然后电源向C1充电，使2、6两脚电位不断下降，约经过5min，可使电位降至12V电压的1/3，555时基电路才置位，3脚输出高电平，VT2导通，继电器K1通电吸合，其常闭合触点K-1断开，电冰箱通电工作。
当交流电网意外断电时，C1储存电荷通过R2、D5迅速泄放，当电网恢复供电时，电路又要延迟5min左右才向电冰箱供电，从而确保电冰箱压缩机不受损坏。
当市电电压升高到280V以上，上比较器输出低电平；市电电压下降到180V以下，下比较器输出低电平。
只要两者之一输出低电平，VT1截止，LED熄灭。
电冰箱保护器电路设计
电冰箱保护器电路设计Ap0705122 吕礼锋一：设计原因及要求原因：电冰箱对电压的波动范围有一定的要求，但市电有时会不稳定，低于或者高于电冰箱的允许波动电压范围。
有时市电会突然断电又来电，这样易使电冰箱的压缩机损坏，因此接入电冰箱的保护电路是非常有必要的。
要求：用LM339和NE555设计一个电冰箱保护器。
（1）当市电过压(V802≥)或欠压(V801≤)时能自动切断冰箱交流供电电源（2）复电延时功能：从停电到来电时能延时3—5分钟再接通冰箱的交流电源。
二：电路设计1.电路原理本电路主要用LM339的两个比较器与电位器组成过电压、欠电压检测电路；VT1构成电子开关，当电压在180V~280V范围内时，指示灯D1会发亮，否则会熄灭。
NE555组成延时电路。
其工作原理：接通电源后，市电220v在变压器，整流桥，还有稳压器后，稳定在直流12V。
根据变压器的变压系数，调整电位器RP2与RP3，使市电电压保持在正常范围内，指示灯LED保持发亮。
因为C1两端初始电压为0V，555 时基电路的阈值端6 脚为高电平，555 时基电路复位，三极管VT2 截止，继电器K1的常闭触点保持吸合，电冰箱电源被切断。
然后电源向C1 充电，使2、6 两脚电位不断下降，约经过5min，可使电位降至12V电压的1/3，555 时基电路才置位，3 脚输出高电平，VT2 导通，继电器K1通电吸合，其常闭合触点K-1断开，电冰箱通电工作。
当交流电网意外断电时，C1 储存电荷通过R2、D5 迅速泄放，当电网恢复供电时，电路又要延迟5min 左右才向电冰箱供电，从而确保电冰箱压缩机不受损坏。
当市电电压升高到280V以上，上比较器输出低电平；市电电压下降到180V以下，下比较器输出低电平只要两者之一输出低电平，VT1截止，LED 熄灭。
此时6 脚为高电平，555 时基电路复复位，输出端3 脚为低电平，电冰箱电源被切断，从而使电冰箱在电压过高或过低的情况下自动停止工作，保证了电冰箱能安全工作于规定的电源范围内。
电冰箱基础知识
电冰箱-起源冰箱，又称冰桶，由古时的“冰鉴”发展而来，功能明确，既能保存食品，又可散发冷气，使室内凉爽。
它是古代人的发明创造，向我们揭示了古代生活的一个侧面。
冰鉴，是古代盛冰的容器。
《周礼·天官·凌人》：“祭祀共（供）冰鉴。
”可见周代当时已有原始的冰箱，只是冰并不是一年里时时都有，特别是在炎热的夏季，冰可谓弥足珍贵。
>电冰箱传世有不少清代晚期的木胎冰箱，多用红木、花梨、柏木等较为细腻的木料制成，此件为红木制品，仿竹编式样，制作精致。
形制为大口小底，外观如斗形，铅叶镶里，底部有泄水小孔，结构类似木桶。
冰箱箱体两侧设提环，顶上有盖板，上开双钱孔，既是抠手，又是冷气散发口。
为使冰箱处于一定高度便于取放冰块和食物，配有箱座。
这对冰箱结构标准，箱桶和底座均装饰华美。
成对制作，当为大户人家所用之物。
从经济学角度来分析，在当时价值高的器物，传至如今其价值一定比同样传至今天的过去价值较低的器物要高。
今天如此，将来也一定如此。
这是选择收藏品的要招。
这一点，对于想收藏冰箱的人来说，特别管用。
因为在古时候，即便是清代末年了，由于没有制冰设备，在炎炎夏日要想求得一方清凉的冰，何其困难。
虽然古时有凿地储冰的方法，但冰的奢侈，一定不是那些一般人家所能享用的。
能用得上冰箱的人家，必定衣食无忧。
而在当时的社会里，富裕的人家绝对是少数，用得起红木家具的，并不一定能用得上红木制作的冰箱，这也就是为什么冰箱的收藏价值高的原因，不仅如此，它将来的意义将会更加重要。
17世纪中期，“冰箱”这个词才进入了美国语言，在那之前，冰只是刚刚开始影响美国普通市民的饮食。
随着城市的发展冰的买卖也逐渐发展起来。
它渐渐地被旅馆、酒馆、医院以及被一些有眼光的城市商人用于肉、鱼和黄油的保鲜。
内战（1861-1865）之后，冰被用于冷藏货车，同时也进入了民用。
到1880年以前，已经有半数在纽约、费城和巴尔的摩销售的冰，三分之一在波士顿和芝加哥销售的冰箱开始进入家庭使用，因为一种新的家庭设备——冰箱——即现代冰箱的前身，被发明了。
电冰箱电子温度控制电路
集成运放组成的有源滤波电路有源滤波电路1．低通滤波电路1）同相输入一阶低通电路（康P416页，图9.2.1（a ））2）反相输入一阶低通电路3）同相输入二阶低通电路o v i SRC A SRC R R S V S V S A fi +=++==111)()()(010SRC A SRC R R S V S V S A fi +=+-==11)()()(010o v i 13)(13)(1)()()( 20210++=+++==SRC SRC A SRC SRC RR S V S V S A f i o v i4）同相输入二阶低通电路（压控电压源二阶LPF ）（康P418页，图9.3.1）5）反相输入二阶低通电路6）反相输入二阶滤波电路（无限增益多路反馈二阶低通滤波电路）o v i 1)3()(1)3()(1)()()(0200210+-+=+-++==sRC A sRC A sRC A sRC R R S V S V s A f io v io v i 1)111(1)111()()()(2122212202122212210++++=++++-==ff f f f f f i R R R R C sR C C R R s A R R R R C sR C C R R s R S V S V s A2．高通滤波电路1）同相输入一阶高通电路2）反相输入一阶高通电路（康P472页，图题9.3.4）34）同相输入二阶低通电路（压控电压源二阶LPF ）（康P424页，图9.3.7）C SR C SR S V S V S A f i 101)()()(+-==ov i o v i o v i。
o v i 。
5）反相输入二阶高通电路(图没改)6）反相输入二阶滤波电路（无限增益多路反馈二阶低通滤波电路）3．带通滤波电路（康P429页，图题9.3.13）4．带阻滤波电路（康P430页，图9.3.15）o v i o 。
6家用电冰箱、冷柜电气控制系统与检修
机械温控冰箱在低温环境下会造成冷藏室温度过低不 工作，进而导致冷冻室温度过高。自动温度补偿功能 通过对冷藏室补偿加热器的自动控制实现在各种环境 温度条件下的冷藏室冷冻室温度控制。
6.冷藏蒸发器自动化霜控制功能 蒸发器经过一段时间的制冷后表面会结霜，霜层过厚
-10 10.9 20
2.5
50 0.73
感温头阻值与温度关系
电阻值kΩ
140 120 100
80 60 40 20
0 -50 -30 -10 10
30 50 温度℃
6.1.2 磁控温度开关（温度自感应开关）
1. 定义 磁控温度开关是一种温度敏感控制器件，使器具
电路在预设定的温度范围内接通或断开，它是由干簧 管、铁氧体磁环组成的温度控制元件。具有控温精度 高、性能稳定、可靠性高等优点。
6.1.4 双稳态电磁阀（二位三通电磁阀）
1. 应用 二位三通电磁阀用于在冰箱中通过电路切换制冷
系统的走向 。 2.工作原理
双稳态电磁阀采用脉冲驱动。电磁阀有一个进口A 和两个出口B和C，电磁阀线圈通正脉冲电流后A与B相 通；电磁阀线圈通负脉冲电流后A与C相通。在实际应 用中仅在需要转变电磁阀状态时发送几个相应脉冲， 其他时候不需任何电信号进行状态保持。
图6.3 双稳态电磁阀结构
由于是脉冲驱动方式，双稳态电磁阀无法通过电 测量来判断电磁阀的当前状态。可以通过一个二极管 对交流电半波整流的方式得到驱动脉冲，通过改变二 极管半波整流极性而改变驱动脉冲的极性。在图6.4中， 当按下按钮KN1时电磁阀上产生正脉冲，驱动电磁阀管 路A与B相通，当按下按钮KN2时电磁阀上产生负脉冲， 驱动电磁阀管路A与C相通。由于驱动脉冲带有极性， 所以电磁阀线圈的两个接线端子连线互换后电磁阀的 状态相应会改变。
4.6家庭用电xu
5.断路器(空气开关)
小型断路器
电 闸
连接方法：一般连接在火 线上。 作用：用来替代闸刀开关 和熔断器。 当电流达到额定值的一定 倍数(1.2～3.5倍)时可以在 几分钟或几秒钟内自动切 断电路，从而起到电路过 载或短路的保护作用。
正常情况下，双金属片是平直的，电路的接触点闭合，电流正常 通过；当电流过大时，双金属片被过度加热，发生弯曲，使接触 点在弹簧拉力作用下被断开，电路切断，从而起到电路过载或短 路时保护作用。
断路器与熔断器相比，有什么优点？ 断路器替代闸刀开关和熔断器，能手 动切断电路，代替闸刀开关；当电流 达到额定值的一定倍数（1.2～3.5倍） 时，会在几分钟甚至几秒钟自动切断 电路，故障排除后，不用更换，只要 手动复位。
6、开关
作用：用来控制电路的通断。 连接方法： 串联在火线上，与被控制的灯泡(用电器) 串联。火线先要经过开关后才能进灯泡。
火线
用户
220V
低压供电电源
零线 接地
正常情况下接触到地线是安 全的，而接触到火线则是非 常危险的，那单独凭借眼睛， 你能不能辨认出哪根线是火 线？
测电笔
（1）构造 ①笔尖金属体 ②电阻
③氖管 ④弹簧 ⑤笔尾金属体
螺旋刀式 钢笔式
怎样正确使用测电笔?
怎样正确使用测电笔?
测电笔：
×
使用方法及现象：手触笔尾金属体；
如何更换保险丝？
换保险丝前先把开关拉下
熔断器应该怎样与家庭电路连接呢？
火线
零线
连接方法：串联
???
某同学家里由于用电不当，经常烧保险丝， 一气之下，他找了一根铁丝代替保险丝接上 结果这“保险丝”真的没有烧坏，你觉得他这 样做妥当吗？为什么？
东芝冰箱电路
(4)除霜电路除霜采用半自动方式即手动开始、自动结束，依靠绕在冷冻室蒸发器 上的电加热器得电加热进行除霜，当发现冷冻室霜层厚度达10mm左右时，手动 按下除霜开关，Q802第11脚为低电平。同时冷冻室除霜传感器与R810对6. 8V电 压分压后加至Q802第8脚，由于冷冻室内温度很低，除霜传感器阻值很大，所以 第8脚电压很低，低于第9脚4. 4V.第9脚4. 4 V电压由电阻R808、R809分压取得， 为除霜电路中基准电压。第14脚输出为高电平至Q801第8脚，Q801第11脚输出高 电平，经电阻8814、8811至三极管。Q812的b, e极电压大于0. 7V, Q812导通，继 电器RY02吸合，常开接ቤተ መጻሕፍቲ ባይዱRY02闭合接通除霜电加热器，得电发热进行除霜，冰 箱内霜层逐渐融化，温度逐渐升高。冷冻室除霜传感器阻值逐渐减小，Q802第8 脚电压升高与箱内温度达到8. 5 0C时，第8脚电压高于第9脚4. 4V基准电压，第14 脚输出低电平，而Q801第11脚由于除霜开关已断开变为高电平。Q801第11脚输 出低电平0V, Q812截止，继电器RY02失电，常开接点RY02断开切断除霜电路， 除霜自动停止，同时常闭接点RY02闭合接通流槽、管道电加热器。二极管D803 作用是当除霜后期冰箱内温度逐渐升高时，Q841第3脚有可能会输出高电平去启 动压缩机时，该启动信号经二极管D803,三极管Q812旁路到地，避免压缩机在除 霜期间启动运转，若除霜期间需中止除霜时，可按下停止，Q801第11脚输出低电 平，三极管Q812截止，使除霜提前结束。
（3）温度控制电路 冷藏室温度传感器（蒸发传感器）是一个具有负温度系数的热 敏电阻，其阻值随温度的升高而减小。传感器与电阻R806组成分压电路对6.8V电压 进行分压后送至 Q802第 4、7脚。电阻 R801、R802组成分压电路对 6.8V电压进行 分压后送至 Q802第5脚作为基准电压，正常为4V。当冰箱内温度慢慢上升，蒸发 传感器阻值减少时，Q802第4脚电压也在升高。当第4脚电压大于第5脚4V基准电压 时，其第2脚输出低电平送至Q801第1脚。此时Q802第7脚电压也大于其第6脚（正 常时最大为2.2V）， 其第1脚输出高电平送至 Q801第 8脚。Q801第 8脚输出高电 平经电阻 R805、R813至三极管 Q811的 b极，当b极电压升高到0.7V时，Q811导 通。继电器RY01得电吸合，常开接点RY01接通压缩机启动制冷。随着冰箱内温度 缓慢下降，蒸发传感器阻值增大，Q802第4脚电压降低。当第4脚电压小于第6脚的 4V基准电压但高于2.2V时，Q802第2、1脚均为高电平Q801第1、8脚也为高电平， 压缩机仍维持继续制冷。当第4脚电压小于第5脚4V基准电压且低于2.2V时，Q802 第1脚输出低电平，而第2脚仍为高电平，Q801第3脚则输出低电平，Q811的 b极电 压降低而使其截止。继电器 RY01失电，常开接点RY01断开，压缩机停止运转结束 制冷。电阻R121、R22、R23和电位器组成温度调节电路接至Q802第8脚，改变电 位器即改变了电冰箱工作设定温度。当电冰箱温度设定好后，Q802第8脚电压为另 一组基准电压，最大为2.2V。它与Q802第7脚信号电压相比较。当电冰箱温度高于 设定温度时，Q802第7脚电压高于第6脚，其第1脚输出高电平送至Q801第6脚， Q801第3脚输出的高电平经电阻R805、8815、二极管D801至三极管Q811的b极， Q811饱和导通，继电器RY01得电吸合，RY01闭合，压缩机启动制冷。
冰箱电控板电路原理分析
AC INPUT
EMI
STRUCTURE
AC
DC
AC
DC
OUTPUT
整流滤波
开关变压器
整流滤波
DC 輸出
PWM
开关管
稳定度(反馈)控制 及保护控制
5.2、开关电源电路
开关电源主要线路作用及组成： 1）D5，R6，C6组成RCD吸收电路主要是吸收及嵌位变压器的漏感及反激电压， 防止变压器饱和，以及反激电压过高超过电源芯片内部MOS的耐压值从而导致烧机 2）R11 C12组成RC滤波电路，主要滤除反冲电压，防止其超过整流二极管DC的 反向耐压。 3）VR2稳压二极管是防止线路异常导致输出电压过高损坏器件。属于过压保护作用 4）R20,R21，U3，U2B等组成反馈电路，通过分压电阻，光耦传输等传入电源芯片 内，调节占空比的宽度，以此到达13V输出稳定的作用
• 冰箱电控板电路原理分析
PBA功能简述
1、典型电路原理图
2、实物电路分布图
强电驱动负载
3、电路主要模块及其作用
NO.
各功能模块电路
1
EMI电路
2
压敏防雷击电路
3
开关电源电路
4
DC TO DC电路
5
蜂鸣器驱动电路
6
MCU外围电路
7
通讯电路
8
风门驱动电路
9
风机驱动电路
10
LED驱动电路
11
传感器检测电路
注：输入电压须小于稳压器所能承受的最大输入电压﹐但要作原理简介 BUZ1、BUZ2两端口均接单片机的I/O口或单片机的蜂鸣器驱动口。BUZ1端口为“高频
口”（相对BUZ2而言），其脉冲电压频率一般为几KHz，具体频率依蜂鸣器需发出的音乐 声来调整；BUZ2端口为“低频口”，其电压周期相对较长一些，一般为数十ms至数百ms。 工作时，两端口输出电压脉冲驱动三极管Q2和Q3，当BUZ2端口出现高电平时，三极管Q3 导通， +12V电压经Q4三极管给蜂鸣器提供工作电压，同时为电容E7充电； BUZ2端口电平 变低时，Q3和Q4三极管均截止，+12V电压被隔离，此时已充满电的电容E7放电，为蜂鸣器 工作提供能量。蜂鸣器的工作状态直接由三极管Q2决定，当BUZ1端口出现高电平时，三极 管Q2导通，蜂鸣器工作，BUZ1端口电平变低时，Q2三极管截止，蜂鸣器停止工作。蜂鸣器 的通电频率与内部的谐振频率（固定）相互作用就产生我们所需的音乐声。
第三章电冰箱结构原理与维修(精)
第三章 电冰箱结构 原理与维修 3.5 电冰箱电控系统 二．电冰箱电气器件原理
1、冰箱专用启动继电器（P43）：
① 重锤式电流启动继电器 ② PTC启动继电器
• ① 重锤式电流启动继电器
注意，使用时重锤式启动继电器一定要直立安装。
PTC启动继电器
• 具有结构简单、工作可靠、无触点、寿命长等优点，由于 元件的热惯性，压缩机每次启动后。必须间隔2～3min后 才能再次启动。
6.2.1 电冰箱微电脑控制系统主要功能
1. 制冷温度控制功能 通过温度传感器和微电脑控制实现冰箱各个间室温度的自动控制，使冰箱内的温度达到用户 设定温度范围。 2. 电源过压保护功能 当市电电源电压过高时，通过保险管熔断措施保护控制板及其他电器件不致于损坏。 3. 压缩机3分钟延时启动保护功能 压缩机每次停机，制冷系统管道内压力需要一段时间平衡，如果在停机后马上启动则开机负 载 很大容易损坏压缩机。单片机系统在每次上电时检测如果停机时间不足3分钟则自动延时3分钟启 动保护压缩机。 4. 系统保护及断电记忆功能 为防止用户在插接电源过程中出现的暂时性接触不良，在单片机上电3秒钟后才允许开压缩 机。系统因强干扰等原因造成死机时，能自动复位且保持复位前的显示和按复位前的模式运行。 系统停电后再来电，自动按停电前的模式及设定运行。 5. 低温环境下的自动温度补偿功能 由于单循环制冷系统的冰箱冷藏冷冻室同时制冷，机械温控冰箱在低温环境下会造成冷藏室温 度过低不工作，进而导致冷冻室温度过高。自动温度补偿功能通过对冷藏室补偿加热器的自动控 制实现在各种环境温度条件下的冷藏室冷冻室温度控制。
第三章 电冰箱结构 原理与维修 3.5 电冰箱电控系统
一．电冰箱机械温控电路原理
第三章 电冰箱结构 原理与维修 3.5 电冰箱电控系统 一．电冰箱机械温控电路原理
电冰箱微电脑控制电路主要构成
2007-11-26
制冷高级工强化考证
制冷电气 控制
6.2 家用电冰箱电气控制特点
6.2.1 电冰箱微电脑控制系统主要功能
1. 制冷温度控制功能 通过温度传感器和微电脑控制实现冰箱各个间室温度的自动控制，使冰箱内的温度达到用户
设定温度范围。 2. 电源过压保护功能
当市电电源电压过高时，通过保险管熔断措施保护控制板及其他电器件不致于损坏。 3. 压缩机3分钟延时启动保护功能
作用。
2007-11-26
制冷高级工强化考证
制冷电气 控制
6.1 家用电冰箱专用电器元件
6.1.4 双稳态电磁阀（二位三通电磁阀）
1. 应用 二位三通电磁阀用于在冰箱中通过电路切换制冷系统的走向 。
2.工作原理 双稳态电磁阀采用脉冲驱动。电磁阀有一个进口A和两个出口B和C，电磁阀
线圈通正脉冲电流后A与B相通；电磁阀线圈通负脉冲电流后A与C相通。在实际 应用中仅在需要转变电磁阀状态时发送几个相应脉冲，其他时候不需任何电信号 进行状态保持。
2007-11-26
图6.3 双稳态电磁阀结构
制冷高级工强化考证
制冷电气 控制
6.1 家用电冰箱专用电器元件
由于是脉冲驱动方式，双稳态电磁阀无法通过电测量来判断电磁阀的当前状 态。可以通过一个二极管对交流电半波整流的方式得到驱动脉冲，通过改变二极 管半波整流极性而改变驱动脉冲的极性。在图6.4中，当按下按钮KN1时电磁阀上 产生正脉冲，驱动电磁阀管路A与B相通，当按下按钮KN2时电磁阀上产生负脉 冲，驱动电磁阀管路A与C相通。由于驱动脉冲带有极性，所以电磁阀线圈的两个 接线端子连线互换后电磁阀的状态相应会改变。
16.9
10
3.97
4_电冰箱电气控制系统与工作原理
因此再次启动需要间隔5min以上。
（二）、碟形过流、过温保护器的实际外形图
⒈ 保护电路功能：如 果压缩机有故障造成运 行电流过大，保护器打 冷战断开，切断压缩机 的电源。另外，保护器 的碟形片紧贴在压缩机 的外壳上，如果压缩机 外壳温度过高，也会使 保护器打冷战断开，以 保护压缩机。
⒉ 带有黄色的一面要紧靠在压缩机的外壳上，以检测 压缩机外壳的温度。当温度过高时会切断压缩机电路。
（三）、温控器的实际外形图
温控器主要由感温元 件和开关触点两部分组成， 感温元件有压力式和热敏 电阻两种，因此温控器分 为压力式和电子温控式两 种。常用为压力式，用户 通过温度调节旋钮实现电 冰箱的温度调节。温控器 的接点接在压缩机保护电 路中，感温管中充有氟利 昂气体，感温管装在箱壁 上，将温度变化传递到温 控器中产生相应的压力来 控制节点的闭合与断开， 从而实现压缩机的启停。
•延 时 电路与 比较器 输出端 用 IC2 光电耦 合器隔 离，可 提高电 路的可 靠性。
五、冰箱电子温控器电路图
五、冰箱电子温控器电路图
•温度显 示表头 选用 μP513 5A 型 (表头部 分见图 中虚线 框内)。
五、冰箱电子温控器电路图
•由 于 本 电 路 传 感器VD2的负端 即A点电位设计 成1V为0℃，而 表 头 为 0V 显 示 “00.0”，因此 电路中加入3kΩ 电阻和电位器 RP3，并将表头 集 成 电 路 7170 的 30 脚 接 地 线 (图中打×处)断 开，使表头的 Vin 端 的 电 位 提 高1V。
二、间冷式电冰箱的控制电路
制冷电路_电冰箱维修从入门到精通（第2版）_[共2页]
![制冷电路_电冰箱维修从入门到精通（第2版）_[共2页]](https://img.taocdn.com/s3/m/fbbe64e267ec102de3bd89bc.png)
第九章 电冰箱典型电脑控制电路分析与故障检修– 211 –所示。
表9-7595的引脚功能引 脚 号引 脚 名功 能引脚 号引 脚 名功 能① QB 并行数据信号输出 ⑨ QH 串行数据信号输出 ② QC 并行数据信号输出 ⑩ SRCLR 主复位信号输入（低电平有效）③ QD 并行数据信号输出 SRCK 寄存器时钟信号输入 ④ QE 并行数据信号输出 RCK 存储器时钟信号输入 ⑤ QF 并行数据信号输出 G 输出控制（低电平有效） ⑥ QG 并行数据信号输出SER 串行数据信号输入 ⑦ QH 并行数据信号输出 QA 并行数据信号输出 ⑧GND接地VCC供电3．基本工作条件微处理器IC1正常工作需要3个基本条件，具备正常的5V 供电、复位信号和时钟振荡信号。
5V 供电。
该机的电源电路工作后，输出5V 电压，加到微处理器IC1的供电端、脚，分别为IC1内部的数字电路和模拟电路供电。
复位。
该机的复位电路由三极管P12和R82、R88～R90等构成。
开机瞬间，5V 电源在滤波电容的作用下逐渐升高，当该电压低于设置值时（多为3.6V ），P12截止，它的C 极输出一个低电平的复位信号，该信号加到微处理器IC1的③脚，IC1内的存储器、寄存器等电路清零复位。
5V 电源电压不断升高，当电压超过3.6V 后，P12导通，它的C 极输出高电平信号，该信号加到IC1的③脚，IC1内部电路复位结束，开始工作。
时钟振荡。
IC1得到供电后，它内部的振荡器与、脚外接的晶振XT1通过振荡产生4MHz的时钟信号，该信号经分频后协调各部位的工作，并作为IC1输出各种控制信号的基准脉冲源。
4．显示屏控制需要显示屏进行温度等显示时，微处理器IC1的脚输出使能控制信号，通过R13加到IC8的脚，同时IC1的脚输出串行数据信号加到IC8的脚，IC1的脚输出时钟信号通过R14加到IC8的脚，被IC8处理后，分别为显示屏提供行、列驱动信号，控制显示屏显示电冰箱的工作状态和制冷温度。
