变配电所及柴油发电机培训课件PPT实用课件(共71页)

泵房等大用电设备的需要而设置。 4．杆上式或高台式变电所： ➢ 变压器一般置于室外杆塔上，或在专门的变压器
台墩上，一般用于负荷分散的小城市居民区和工 厂生活区，以及小型工厂和矿山等，变压器的容 量一般在400kVA以下。
建筑电气（第二版）
3.1.1变配电所的类型、结构
5．组合式变电所： ➢ 组合式变电所又称箱式变电站，它的特点是可以
（3）变压器室尽量避免布置在朝西方向。控制室和 值班室尽可能朝南。
建筑电气（第二版）
3.1.2变配电所位置的选择及布置
3．变配电所的布置,在高低压供电系统设计方案确 定的基础上进行。并应满足以下基本要求：
（4）配电室、控制室和值班室等的地面，一般比室 外高出0.15~0.3ｍ。如在车间内，则与车间地面 相平。变压器室的地坪标高应根据通风散热的需 要而定。
建筑电气（第二版）
3.1.2变配电所位置的选择及布置
1.变配电所位置选择,应根据下列要求综合考虑确定： （10）变配电所位于高层建筑（或其它地下建筑）
的地下室时，不宜设在最底层。当地下室仅有一 层时，应采取适当抬高配电所地面等防水措施， 避免洪水或积水从其它渠道淹渍变配电所的可能 性。同时应根据工作环境要求加设机械通风、去 湿设备或空气调节设备。高层或超高层建筑物根 据需要可以在避难层、设备层和屋顶设置变配电 所，但应考虑设置设备的垂直搬运通道及电缆敷 设的空间。 （11）油浸变压器的车间内变电所，不应设在三、 四级耐火等级的建筑物内；当设在二级耐火等级 的建筑物内时，建筑物应采取局部防火措施。 （强制性条文）
2
变配电所 位置的选 择及布置
3
变配电所 的常用布 置要求
建筑电气（第二版）
3.1.1变配电所的类型、结构
1.独立变配电所 ➢ 它是独立的建筑物，一般用于供给分散的用电负
荷，有时由于周围的环境限制，如防火、防爆和 防尘等，或为了建筑和管理上的需要也考虑设置 独立变电所。 ➢ 在大中城市的居民住宅区亦多采用独立变电所。
使变配电系统统一化，而且体积小，安装方便， 经济效益比较高，适用于城市建筑、生活小区、 中小型工厂、铁路及油田等。
图3-1 ZBW-315-630KVA箱式变电所外形图 建筑电气（第二版）
3.1.2变配电所位置的选择及布置
1. 变配电所设计的基本要求:
(1)变配电所设计应根据工程特点、负荷性质、用电 容量、所址环境、供电条件和节约电能等因素， 合理确定设计方案，并适当考虑发展的可能性。
建筑电气（第二版）
3.1.1变配电所的类型、结构
2.附设变配电所，根据它与建筑物的关系可分为： （1）内附式变配电所 ：设于建筑物内与建筑物共
用外墙。 ➢ 优点是能保持建筑物外观整齐，但要占用一定的
室内建筑面积。 ➢ 多层建筑或一般工厂车间在周围环境受限制时可
采用此种方案。 （2）外附式变配电所 ：附设于建筑物外，与建筑
物共用一面墙壁。 ➢ 一般工厂的车间变电所常采用这种方式。 ➢ 在大型民用建筑中，它经常与冷冻机房、锅炉房
等用电量较大的建筑物设置在一起。
建筑电气（第二版）
3.1.1变配电所的类型、结构
2.附设变配电所，根据它与建筑物的关系可分为： （3）外附露天式：与外附式相似，但变压器装于
室外。 ➢ 变压器周围不小于０.８m处设１.７m固定围栏
建筑电气（第二版）
3.1.2变配电所位置的选择及布置
3．变配电所的布置,在高低压供电系统设计方案确 定的基础上进行。并应满足以下基本要求：
（1）布置紧凑合理，便于设备的操作、巡视、搬运、 检修和试验，同时考虑发展的可能性。
（2）合理安排建筑物内各房间的相对位置，配电室 的位置应便于进出线。低压配电室通常与变压器 室相邻。以减少低压母线的长度。控制室、值班 室和辅助房间的位置要便于运行人员的管理等。 在安排各房间时，应尽量利用自然采光和自然通 风。

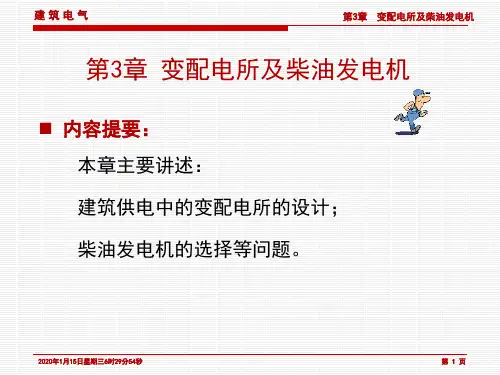

第3章 变配电所及柴油发电机
建筑电气（第二版）
第3章 变配电所及柴油发电机
3.1 建筑变配电所的类型及布置 3.2 变压器容量和台数的选择
3.3 建筑供电的高低压结线
3.4 柴油发电机容量及台数的确定
3.5 典型建筑的供配电系统
建筑电气（第二版）
3.1建筑变配电所的类型及布置
1
变配电所 的类型、 结构
(2)地震基本烈度为7度及以上地区，变配电所的设 计和电气设备的安装应采取必要的抗震措施。
（3）变电所设计必须坚持节约用地的原则。
建筑电气（第二版）
3.1.2变配电所位置的选择及布置
2.变配电所位置选择,应根据下列要求综合考虑确定： （1）接近负荷中心。 （2）进出线方便。 （3）接近电源侧。 （4）设备吊装运输方便。 （5）不应设在的建筑物毗邻时，变电所 的所址应符合现行国家标准《爆炸和火灾危险环 境电力装置设计规范》GB 50058的有关规定；
建筑电气（第二版）
3.1.2变配电所位置的选择及布置
1.变配电所位置选择,应根据下列要求综合考虑确定： （6）不应设在多尘、水雾（如大型冷却塔）或有腐
蚀性气体的场所，如无法远离时，不应设在污源 的下风侧。 （7）不应设在厕所，浴室、厨房或其它经常积水场 所的正下方，且不宜与上述场所相邻。如果贴邻， 相应墙壁应做无渗漏、无反露等防水处理。 （8）变配电所为独立建筑物时，不宜设在地势低洼 和可能积水的场所。 （9）高层建筑地下层变配电所的位置，宜选择在通 风、散热条件较好的场所。
（或墙）。 ➢ 结构简单，但维护条件差，用于负荷不大且不重
要的地方。 （4）室内式 ：设于建筑物内部。 ➢ 在用电负荷较大时，为使变电所深入负荷中心常
采用这种形式，但需要采用相应的防火措施。
建筑电气（第二版）
3.1.1变配电所的类型、结构
3．地下变电所： ➢ 此种变电所设置于建筑物的地下室，以节省用地 ➢ 在有的大型建筑物中，为满足地下冷冻机房、水
（5）有人值班的变电所，应设单独的值班室。值班 室应与配电室直通或经过通道相通，且值班室应 有直接通向室外或通向变电所外走道的门。当低 压配电室兼作值班室时，低压配电室的面积应适 当增大。
（6）变电所宜单层布置。当采用双层布置时，变压 器应设在底层，设于二层的配电室应设搬运设备 的通道、平台或孔洞。
