浆砌片石拱形骨架
浆砌片石拱形骨架护坡技术交底
XXXX路基工程编号：浆砌片石拱形骨架护坡施工技术交底XXXX标段浆砌片石拱形骨架护坡施工技术交底一、交底对象及内容1.1 交底对象路基施工班组。
1.2 主要交底内容路基过渡段填筑二、施工程序及操作要点1、施工程序：坡面修整→施工放线→人工开挖基槽→坐浆→铺砌片石→种植植被→清理坡面→养生→勾缝/搓缝2、操作要点：浆砌片石采用挤浆法砌筑，基槽安设样架开挖，骨架砌筑采用双向挂线控制骨架轴线。
三、浆砌片石施工工艺1、边坡修整刷坡控制要点：①按照设计要求进行放样，确定骨架位置；②挂线人工进行坡面修整，确保坡面大人工进行坡面修整预制块运输至现场2、基础施工基础施工控制要点：①机械开挖、人工捡底、打夯密实；②挂线进行局部修整。
人工配合机械挖基础设置专人洒水养护3、浆砌片石砌筑、预制块安装浆砌片石砌筑、预制块安装控制要点：①挂线人工刻槽；②安装预制件采用双线线进行进行控制。
双向挂线砌筑浆砌片石双向挂线预制块安装4、浆砌片石勾缝浆砌片石勾缝控制要点:①勾缝砂浆大于砌筑砂浆，勾缝采用凹缝，勾缝砂浆不超出片石表面，勾缝槽深8~10mm，勾缝槽宽10~12mm②勾缝深度不够时应凿除，勾缝用砂宜用细砂，勾缝完毕后及时覆盖洒水养护。
保证勾缝槽深 勾缝完成成型后的浆砌片石拱形骨架四、常见施工问题及预防措施1、浆砌片石上下各层石缝连通。
浆砌片石上下两层石缝连通预防措施：片石厚度不得小于15cm，片石大面朝下，不得将石块竖向砌筑，上下错缝开大于8cm，片石左右、上下、前后的交搭，将砌缝错开。
2、砂浆不饱满，有空洞。
浆砌片石砂浆不饱满（砌筑方法不对）浆，用规格较小的石头塞三角缝，同时用瓦刀进行铲缝，保证每道缝间充满砂浆。
3、勾缝砂浆与砌体结合不良。
预防措施：严格控制勾缝砂浆配合比，禁止使用不合格材料，平缝边时应顺石缝，缝与石面抹平，勾缝前进行检查，缝槽深度不够应凿除，洒水湿润，勾缝后早期应洒水养护。
勾缝器的制作勾缝完成效果4、浆砌片石厚度较厚或者厚度不足。
浆砌片石拱形骨架植草护坡施工工法
浆砌片石拱形骨架植草护坡施工工法浆砌片石拱形骨架植草护坡施工工法一、前言浆砌片石拱形骨架植草护坡是一种有效的环保护坡工法，通过合理的结构设计和施工工艺，能够有效地解决土壤侵蚀和坡面破坏的问题，防止山体滑坡和土石流的发生，同时也可以美化环境，提高植被覆盖率。
二、工法特点1. 结构稳定：采用拱形骨架结构，能够增加坡面的稳定性，提高抗滑抗冲击的能力。
2. 植草保护：在骨架结构上设置植草保护层，能够有效防止坡面的水土流失，提高植被覆盖率。
3. 节约土石方：采用片石填充，与骨架结构形成坡面整体，可以减少填方量，节约工程成本。
4. 施工方便快捷：采用现场拼装的方式进行施工，不需要专用模板，施工速度快，效率高。
三、适应范围浆砌片石拱形骨架植草护坡适用于山区、丘陵地带的高边坡护坡工程，特别适合于土质松散、易发生滑坡和土石流的地区。
四、工艺原理浆砌片石拱形骨架植草护坡工法是基于以下几个原理进行设计和施工的：1. 骨架结构原理：通过设置拱形骨架，能够增加坡面的稳定性，分散荷载，减少坡面的压力。
2. 片石填充原理：片石填充在骨架结构中，形成坡面整体，能够增加坡面的摩擦力，提高抗滑能力。
3. 植草保护原理：在骨架结构上设置植草保护层，能够有效固定土壤，防止坡面水土流失，提高植被覆盖率。
五、施工工艺1. 坡面准备：首先进行坡面的清理和平整，清除杂草和杂物，确保坡面干净平整。
2. 基础处理：对坡面进行必要的基础处理，如强夯、喷砂等，提高坡面的承载力和抗滑性。
3. 拱形骨架搭建：根据设计要求，将钢筋和节点进行现场拼装，搭建出拱形骨架结构。
4. 片石填充：将合适大小的片石填充到骨架结构中，填满整个坡面，确保夯实和紧密连接。
5. 植被种植：在片石填充完毕后，进行植被种植，选择适宜的植被进行种植，提高植被覆盖率。
六、劳动组织根据工程规模和施工进度，合理组织施工人员，分工协作，确保施工顺利进行。
七、机具设备1. 钢筋切割机：用于对钢筋进行切割，保证钢筋的长度和形状符合设计要求。

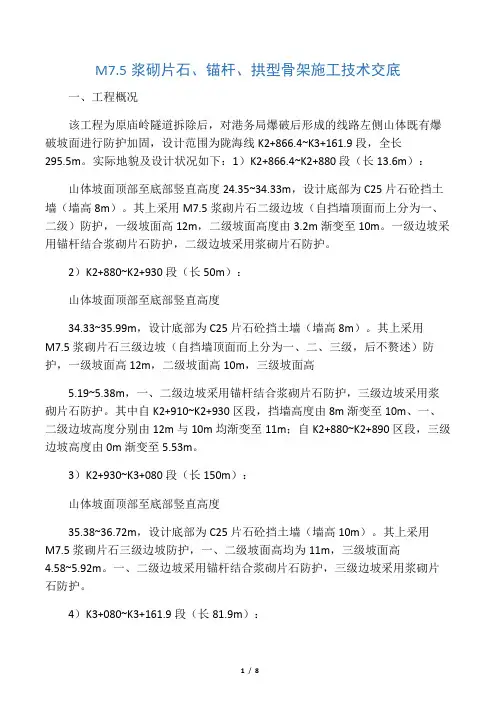

浆砌片石、锚杆、拱形骨架技术交底
M7.5浆砌片石、锚杆、拱型骨架施工技术交底一、工程概况该工程为原庙岭隧道拆除后，对港务局爆破后形成的线路左侧山体既有爆破坡面进行防护加固，设计范围为陇海线K2+866.4~K3+161.9段，全长295.5m。
实际地貌及设计状况如下：1）K2+866.4~K2+880段（长13.6m）：山体坡面顶部至底部竖直高度24.35~34.33m，设计底部为C25片石砼挡土墙（墙高8m）。
其上采用M7.5浆砌片石二级边坡（自挡墙顶面而上分为一、二级）防护，一级坡面高12m，二级坡面高度由3.2m渐变至10m。
一级边坡采用锚杆结合浆砌片石防护，二级边坡采用浆砌片石防护。
2）K2+880~K2+930段（长50m）：山体坡面顶部至底部竖直高度34.33~35.99m，设计底部为C25片石砼挡土墙（墙高8m）。
其上采用M7.5浆砌片石三级边坡（自挡墙顶面而上分为一、二、三级，后不赘述）防护，一级坡面高12m，二级坡面高10m，三级坡面高5.19~5.38m，一、二级边坡采用锚杆结合浆砌片石防护，三级边坡采用浆砌片石防护。
其中自K2+910~K2+930区段，挡墙高度由8m渐变至10m、一、二级边坡高度分别由12m与10m均渐变至11m；自K2+880~K2+890区段，三级边坡高度由0m渐变至5.53m。
3）K2+930~K3+080段（长150m）：山体坡面顶部至底部竖直高度35.38~36.72m，设计底部为C25片石砼挡土墙（墙高10m）。
其上采用M7.5浆砌片石三级边坡防护，一、二级坡面高均为11m，三级坡面高4.58~5.92m。
一、二级边坡采用锚杆结合浆砌片石防护，三级边坡采用浆砌片石防护。
4）K3+080~K3+161.9段（长81.9m）：山体坡面顶部至底部竖直高度25.81~35.38m，设计为底部为C25片石砼挡土墙（墙高8-10m）。
挡墙上部采用锚杆结合M7.5浆砌片石边坡防护，坡面高度均为9.7-11.4m；其上再设二级C25片石砼挡土墙（墙高6m）防护，二级挡墙上部设M7.5浆砌片石骨架护坡防护。

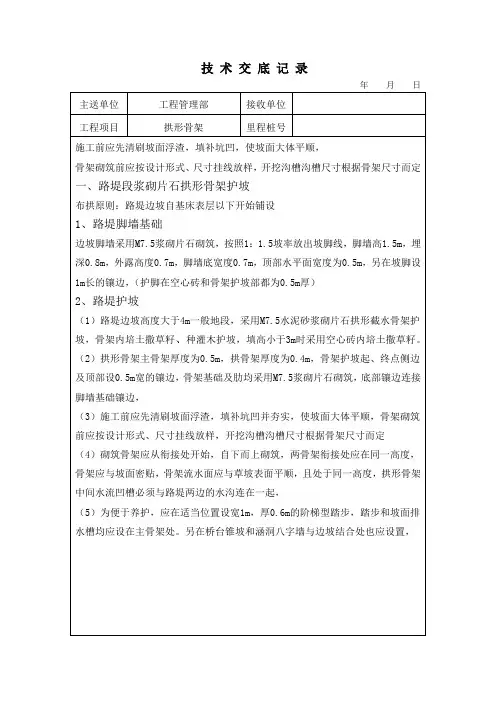

拱形骨架技术交底
（4）砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应在同一高度，骨架应与坡面密贴，骨架流水面应与草坡表面平顺，且处于同一高度，拱形骨架中间水流凹槽必须与路堤两边的水沟连在一起，
2、路堤护坡
（1）路堤边坡高度大于4m一般地段，采用M7.5水泥砂浆砌片石拱形截水骨架护坡，骨架内培土撒草籽、种灌木护坡，填高小于3m时采用空心砖内培土撒草籽。
（2）拱形骨架主骨架厚度为0.5m，拱骨架厚度为0.4m，骨架护坡起、终点侧边及顶部设0.5m宽的镶边，骨架基础及肋均采用M7.5浆砌片石砌筑，底部镶边连接脚墙基础镶边，
（5）为便于养护，应在适当位置设宽1m，厚0.6m的阶梯型踏步，踏步和坡面排水槽均应设在主骨架处。另在桥台锥坡和涵洞八字墙与边坡结合处也应设置，
交底人
复核人
接收人
技术交底记录
年月日
主送单位
工程管理里程桩号
施工前应先清刷坡面浮渣，填补坑凹，使坡面大体平顺，
骨架砌筑前应按设计形式、尺寸挂线放样，开挖沟槽沟槽尺寸根据骨架尺寸而定
一、路堤段浆砌片石拱形骨架护坡
布拱原则：路堤边坡自基床表层以下开始铺设
1、路堤脚墙基础
边坡脚墙采用M7.5浆砌片石砌筑，按照1：1.5坡率放出坡脚线，脚墙高1.5m，埋深0.8m，外露高度0.7m，脚墙底宽度0.7m，顶部水平面宽度为0.5m，另在坡脚设1m长的镶边，（护脚在空心砖和骨架护坡部都为0.5m厚）
路基护坡浆砌片石拱形骨架技术交底
一、所用材料1、石料：石料应选用色泽均匀，结构密实，不易风化，无裂缝、开裂结构缺陷的硬质石料，片石强度等级不小于MU 30。
片石最小厚度不小于15cm，镶面石料尺寸应稍大并具有平整的表面，使用前应修凿；在角隅处使用的片石应粗凿方正。
砌筑前，其表面泥土、水锈应清洗干净。
2、砂浆：①采用砂浆搅拌机拌制M7.5砂浆，自投完料后开始算起，拌制时间不得小于2分钟。
严禁采用人工拌合。
砂浆运至作业面临时存放时要先在地面铺一干净的铁皮，然后将砂浆存放于铁皮上，严禁直接存放在地上。
砂浆要随拌随用，如在运输过程中发生离析、泌水现象，要重新拌合。
已凝结的砂浆严禁使用。
在施工时,严格遵守质量比,不得使用体积比。
砂子等材料的称量必须以试验室验收过的量测工具为准。
（水泥：砂子：水理论配合比为1：5.22：0.85）②砂浆试件的制作每拌合100m3(不足100m3按100m3计)砂浆制作一组试件，一组试件由6块试块组成，试模尺寸为70.7×70.7×70.7mm。
制作时将砂浆分两层（每层约40mm）分层放入涂了脱模剂的试模中，用捣棒（直径为20mm、长度200mm的钢棒，底面加工成平面）对每层砂浆沿螺旋方向均匀插捣25次。
第二次插捣完毕后，用抹刀沿模壁插数次，使砂浆高出模壁6～8mm。
试件成型后0.5～1小时，再用抹刀刮掉多余砂浆，并抹平表面覆盖养护，养护温度25℃左右。
养护24小时后，进行脱模并送至试验室进行养护。
二、砌体砌筑1、根据技术员复核后的控制点用全站仪测设出每条骨架的轴线，并用钢尺丈量等方法进行复核，无误后挂线开挖基槽。
2、砌体采用挤浆法分层分段进行砌筑。
分段位臵设在沉降缝处，分层水平砌缝大致水平。
各砌块的砌缝应互相错开最少8㎝，不能产生通缝，砌缝应饱满，完全充满砂浆，不能有空洞存在。
3、各砌层先砌外圈定位砌块，并与里层砌块交错连成一体。
定位砌块用表面较平整尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。

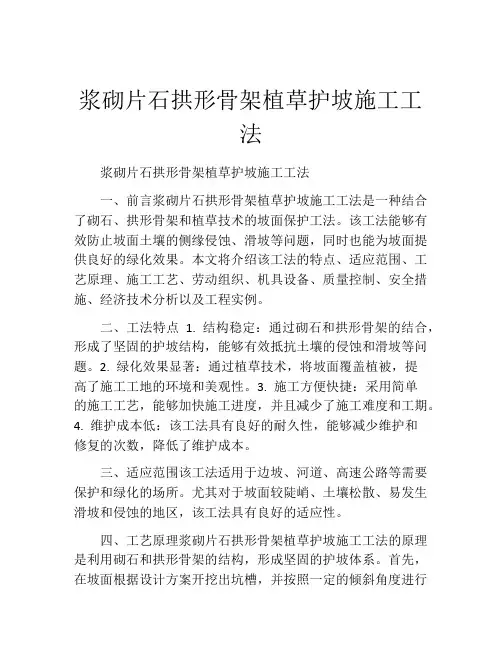

浆砌片石拱形骨架植草护坡施工工法(2)
浆砌片石拱形骨架植草护坡施工工法浆砌片石拱形骨架植草护坡施工工法一、前言浆砌片石拱形骨架植草护坡施工工法是一种结合了砌石、拱形骨架和植草技术的坡面保护工法。
该工法能够有效防止坡面土壤的侧缘侵蚀、滑坡等问题，同时也能为坡面提供良好的绿化效果。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点 1. 结构稳定：通过砌石和拱形骨架的结合，形成了坚固的护坡结构，能够有效抵抗土壤的侵蚀和滑坡等问题。
2. 绿化效果显著：通过植草技术，将坡面覆盖植被，提高了施工工地的环境和美观性。
3. 施工方便快捷：采用简单的施工工艺，能够加快施工进度，并且减少了施工难度和工期。
4. 维护成本低：该工法具有良好的耐久性，能够减少维护和修复的次数，降低了维护成本。
三、适应范围该工法适用于边坡、河道、高速公路等需要保护和绿化的场所。
尤其对于坡面较陡峭、土壤松散、易发生滑坡和侵蚀的地区，该工法具有良好的适应性。
四、工艺原理浆砌片石拱形骨架植草护坡施工工法的原理是利用砌石和拱形骨架的结构，形成坚固的护坡体系。
首先，在坡面根据设计方案开挖出坑槽，并按照一定的倾斜角度进行处理。
然后，在开挖的坑槽中铺设钢筋网，并根据设计要求进行加固，在钢筋网上搭建拱形骨架，并与地面进行固定。
接着，通过浆砌的方式将石块或石条进行砌筑，形成坚固的砌石结构。
最后，在砌筑的石块间填充土壤，并进行植被绿化，达到护坡和绿化的效果。
五、施工工艺1. 布置场地：清理施工场地，划定工作区域，并进行临时设施的建设。
2. 坑槽开挖：按照设计要求在坡面开挖坑槽，并进行倾斜处理。
3. 钢筋网铺设：在坑槽中铺设钢筋网，并进行加固。
4. 搭建拱形骨架：根据设计要求，在钢筋网上搭建拱形骨架，并与地面进行固定。
5. 浆砌石块：采用浆砌石块的方式对拱形骨架进行砌筑，形成坚固的砌石结构。
6. 填充土壤：在砌筑的石块间填充土壤，并进行均匀压实。
浆砌块石拱形骨架护坡施工方法
浆砌块石拱形骨架护坡施工方法
浆砌块石拱形骨架护坡施工方法
（1）、清理坡面
路基边坡经验收合格后，按照设计图纸的要求整修坡面，并使砌筑的标高和边坡坡度与设计图纸一致。
（2）、测量放样
用全站仪按照设计图纸的要求放出坡顶、坡脚线、检修踏步的范围，并做好线型控制桩。
（3）、骨架砌筑
坡面修整经验收合格后，放出各拱形骨架的上下点，即可人工开挖各拱形槽，开挖好后，采用M7.5砂浆片石从下向上逐层砌筑拱形骨架。
施工现场按照边坡具体情况，可同时进行一个或者几个骨架的砌筑。
砌筑时应选用厚度不小于15cm的片石，卵形、薄片、风化剥落和腐蚀严重的石料不得进场，石料应清洗干净，砌筑片石前应浇水湿润，较大的砌块应放置于下层，大面朝下，尖锐突出的部分应清理掉，应选用有面的片石镶面。
砌体外露面的坡顶、边口应选用较平整的石块。
砌筑时应坐浆错缝，砂浆饱满，砌体咬扣紧密，嵌缝密实，表面平整，坡比一致，严禁采用灌浆砌筑，严禁从坡面上滚石，以免振送下层砌体。
骨架砌筑完成后，应立即用M7.5砂浆片石镶边。
并用土工布覆盖养护。
检修踏步采用C25混凝土现浇，按图修筑边坡，后浇筑C25混凝土。
（4）、播种草籽
待骨架形成后，应及时按照图纸播种草籽，选种的草籽应符合当地的土壤和气候条件，常选用易生长、根系发达的草种为宜，按照设计图纸要求播种，播种时间宜在气候温暖、湿度较大的季节，种植时草籽宜搀入砂和土，可以使播种均匀。
(2021年整理)浆砌片石拱形骨架护坡专项施工方案
（完整）浆砌片石拱形骨架护坡专项施工方案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）浆砌片石拱形骨架护坡专项施工方案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）浆砌片石拱形骨架护坡专项施工方案的全部内容。
路堤拱形骨架护坡专项施工方案第一章编制依据及原则一、编制依据1、湖南省龙山至永顺高速公路第15合同段施工合同。
2、湖南省龙山至永顺高速公路第15合同段两阶段施工图设计。
3、《公路路基施工技术规范》(JTJ F10—2006）.4、《公路工程集试验规程》（JTG E42—2005）5、《公路工程水泥混凝土试验规程》（JTJ 053—94）6、《公路工程施工安全技术规程》（JTJ 076—95）7、《公路工程质量检验评定标准》（JTG F80/1—2004）8、我公司现有技术水平、施工队伍及机械设备情况。
9、我公司类似工程施工经验。
二、编制原则1、根据工程实际情况，因地制宜地制定切实可行的施工方案，合理安排施工顺序，确保施工目标的圆满实现。
2、合理布置施工现场平面，尽量减少工程消耗，降低生产成本.3、积极采用、推广新工艺、新技术和新材料，增加产品的科技含量。
4、采用平行、流水施工方法和网络计划技术组织施工,进行有序、均衡、连续的施工。
第二章工程概况一、工程简介湖南省龙山至永顺高速公路地处湘西武夷山腹地，呈南北向纵贯湘西地区，位于湘西自治州龙山县、永顺县，为湘鄂两省西部地区一条重要的出省通道。
本项目起点位于龙山县甘壁寨村，与拟建的湖北恩施至来凤高速公路对接；终点位于永顺县泽家镇海洛村，与在建的张家界至花垣高速公路和拟建的永顺至吉首高速公路相连。
拱形骨架设计及施工要求
（三）拱形骨架设计1、拱形骨架拱距3.5m，拱柱长2.0m，拱圈高1.5m，拱径1.5m，骨架宽0.5m，采用砂浆砌片石砌筑。
1、拱型骨架护坡的骨架宽度为0.5m，厚度为0.3m。
骨架护坡的起、终点侧边及顶部设0.5m宽的镶边，底部基础设1.0m宽的镶边。
骨架、镶边、基础、边坡平台、踏步均采用M7.5的浆砌片石砌筑；骨架条形基础厚0.5m，深0.5m，采用C20现浇砼。
2、骨架部分采用M10浆砌片石砌筑，拱圈采用C20砼预制块（单块尺寸为0.495m长×0.16m宽×0.06m厚），外露拱圈0.06m，宽0.06m。
3、条形基础尺寸：1.5m长×0.5m宽×0.5高，采用C20砼浇筑。
4、每10.5m一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋，深0.2m。
详细布置见工程布置平面图、立面图和剖面图。
（四）重力式挡土墙设计设置于A～D坡段坡脚处，每15.0 m设置一伸缩缝，泄水孔排距2.0m，水平间隔4.0 m，砌体材料为Mu30的毛石。
其主要参数见下表1-1：表1-1 挡土墙设计主要参数一览表详细布置见工程布置平面图、立面图和剖面图。
（五）绿化防护工程设计1、平台硬化、护脚工程（适用于采用绿化护坡的边坡）在平台外侧采用长0.4m，厚0.2m的C25砼进行硬化，边坡坡脚砌筑0.3m厚的浆砌片石护脚，具体布置见工程布置平面图、立面图和剖面图。
2、绿化工程在平台、格构梁间、拱形骨架间以及采用绿化护坡的边坡面种草或植树。
具体布置见工程布置平面图、立面图和剖面图。
（六）截排水沟设计截排水沟设置于坡顶，坡面（每30.0m设置一条纵向排水沟），平台和坡底，平台修整为反坡将集水汇入水沟。
横向截排水沟底坡率为1%，纵向截排水沟坡率依据地形而定。
详细布置见工程布置平面图、立面图和剖面图。
（七）边坡变形监测设计施工期间及竣工后两年内，甲方应委托有资质的专业测量单位，对格构梁、拱形骨架、重力式挡墙及进行施工阶段及长期位移以及变形观测。
M10浆砌片石拱型截水骨架护坡技术交底+埋入脚墙(路堑最新)2017.06.20
护坡沿线路方向每隔3个拱设伸缩缝一道，宽2cm，缝内填塞沥青麻筋，填塞深度为20cm，伸缩缝的位置设置在支骨架中间。
边坡按照80m左右于主骨架处设置一条1m宽的踏步，净宽为0.6m，踏步厚60cm，单级高20cm。
混凝土预制块（mm）
1
表面砌缝宽度
≤40
≤20
2
每找平一次的砌筑高度
≤1200
—
3
两层间竖向错缝
≥80
≥100，困难时丁石上下只能一面有竖缝
4
三块石料相接处的空隙
≤70
—
5
砌筑方式
—
一丁一顺
6
砌筑方法
挤浆法、底层坐浆
挤浆法、底层坐浆
混凝土预制块允许偏差和检验方法
序号
项目
允许偏差（mm）
检验方法
1
边长
6、坡面修整
施工前必须清刷、平整坡面，如有空洞应采用M10浆砌片石或混凝土嵌补。
7、浆砌施工
1）采用立样架挂线法控制尺寸、位置和平整度。
2）采用挤浆法分层、分段砌筑，自下而上进行，分段位置宜设在伸缩缝处，两相邻段的砌筑高差不得大于120cm，分层水平砌缝应大致水平。
3）各砌层应先砌外圈定位砌块，再砌镶面和填腹砌块，并应使内外层砌块交错搭接连成整体。定位砌块选用表面较平整且尺寸较大的石料，定位砌缝应满铺砂浆，不得镶嵌小石块。
4）勾缝应牢固结实，宽窄均匀，深浅一致，周边清洁，形式美观。凹槽内表面光洁、无毛糙、起砂现象。
9、砌体养护
砌体砌筑完毕应及时覆盖，并经常洒水保持湿润，常温下养护期不得少于7d。
10、客土绿化
拱形浆砌片石骨架施工方案
浆砌片石拱型骨架施工总结现北韩车站左侧拱型骨架已基本完成,在日常巡视及通过图纸及规范过程中，对拱型骨架施工做出以下总结，具全施工工艺如下：一、边坡检验首先进行边坡检验，边坡坡度必须符合设计图纸要求，同时边坡表面平整，无浮渣、坑洞、凸起部分，如有过大坑洞，则用袋装土，将坑洞部分填平，其次保证开口线及坡脚线圆滑顺直。
二、测量放线在边坡检验合格后，用全站仪放出路基边坡设计坡脚线和砌体基础开挖线，并用钢筋头做出明显标志，放样时应该注意确保路基面宽度，骨架平面位置及坡顶高程，按设计边坡自下而上放样。
三、基槽开挖1、根据放样标志，用红线将骨架轮廓定位，用挖机或人工开挖砌体基础，采用挖机开挖时，在距基坑底面200mm处停止开挖，采用人工开挖至设计基础底标高，并清理干净基槽，如基槽底部土过于松动，则进行换填夯实。
2、开挖后应及时检查校核轴线位置，基槽轴线位置应延长至基坑外加以固定，浆砌片石砌筑之前，要根据砌体的形式，样板，线架，有关的各部尺寸，变化点的高程要标定在线架与样板上，施工中可经常检查，核实，能较好地控制施工质量。
3、基槽开挖宽度及深度必须符合设计要求，设计图纸中要求路堑边坡为膨胀性土（岩）时，拱形截水主骨架厚度为600mm，拱型骨架厚度为500mm；其它土质边坡主骨架厚度为500mm，拱骨架厚度为400mm，同时基槽开挖完毕验收合格后，应及时进行砌体工程施工，严禁长期暴露，防止雨水冲刷，造成基底松软，严重进造成边坡失稳。
四、砌体工程施工1、检测进场片石，要求片石质地坚硬，无裂纹、水銹及污渍，表面泥土清楚干净，片石形状不受限制，中部厚度大于等于150mm，用作镶面得片石表面平整，尺寸要大，边缘厚度大于等于150mm。
2、要求水泥砂浆采用砂浆机械拌和，搅拌时间大于等于2分钟，随拌随用，拌好的砂浆在3小时内用完，在气温超过30℃时，2小时用完；要求砂浆采用M7.5砂浆。
3、骨架砌筑时，采用双向挂线控制骨架轴线，骨架铺砌时先支模控制拱圈造型，使拱架整体协调一致；砌筑骨架自衔接处开始，自下而上砌筑，两骨架衔接处应处于同一高度。
M7.5浆砌片石拱形骨架护坡技术交底
单位: 中铁七局石武客专河南段项目部一分部
工程名称： 路 基
交底项目： 骨架护坡
交底内容：拱形截水骨架护坡技术交底
交底时间：
交底内容：
一、施工里程
平台以上路堤，DK703+191.41~+240、DK703+845~+894.2段路堤两侧拱形骨架内种采用空心砖客土植草+栽种灌木防护，DK703+240~DK703+845段路堤两侧拱形骨架内种采用客土植草+栽种灌木防护，
5 、窗内植物栽种应在适宜生长的季节进行。
四、质量控制
1、砌体施工应符合《客运专线铁路混凝土和砌体施工规范》的要求，施工中严格按照配合比计量施工。
2、现场必须使用检验合格料石。
3、浆砌施工后必须进行洒水养护,养护时间不得少于14天。
五、施工安全措施
1、施工前，对全体施工人员进行安全技术交底和安全教育；
三、护坡砌筑
1、骨架护坡起、终点侧边及顶部0.5m宽，底部基础0.8宽设镶边，镶边ቤተ መጻሕፍቲ ባይዱ基础及骨架均采用M7.5浆砌片石。
2、 拱形骨架净距宽3m，骨架间距3m。主骨架截面为U型，宽0.1m挡块+0.4浆砌片石+0.1m挡块，拱骨架截面为L型，宽0.1m挡块+0.4m浆砌片石。主骨架嵌入路堤边坡深0.7m，拱骨架嵌入路堤边坡深0.5m，外露截水槽高0.1m，嵌入路堤边坡0.2m。骨架以M7.5水泥砂浆砌片石砌筑。截水槽采用C15素混凝土预制块砌筑，尺寸为0.3m（长）×0.3m(宽)×0.1m（厚）。
四、施工要求
1、 施工前应清刷坡面浮土，填补坑凹并拍实使坡面平整。
2 、骨架砌筑前应按设计形式尺寸挂线放样，开挖沟槽。先砌筑骨架的衔接处，再砌筑骨架的其他部位，当不为整拱时，应至上而下布置骨架，详见设计图
浆砌片石拱型截水骨架护坡施工方案
浆砌片石拱型截水骨架护坡施工方案1、施工准备1.1 材料浆砌防护的材料主要是砂、片石、水泥。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。
试验室提供施工的砂浆的配合比。
1.2 施工设备小型运输设备、砂浆拌合机。
1.3 施工场地对路堤边坡清理完毕后，合理组织施工，原材料的堆放、电力、水源的问题，特别要注意施工顺序及施工组织。
2、施工技术要求2.1 拱型骨架净距宽×高=3m×3m，拱型骨架截面形式为L型，宽度为0.4m，主骨架截面为U型，宽度为0.6m，骨架嵌入路堤边坡深度为0.6m，外露截水槽0.06m，厚度为0.1m。
2.2 骨架以M7.5水泥砂浆砌片石砌筑，截水槽部分采用C10素砼进行现浇，保证为厚度为0.1m，宽度为0.26m。
2.3 每3个拱设一道伸缩缝，缝宽0.02m，缝内填塞丽青麻筋，深度为0.2m。
2.4 为了便于养护，在适当位置设宽度为1m，厚0.5m的M7.5水泥砂浆片石踏步。
2.5 拱型骨架内种植灌木，窝距0.6m，每窝2株。
喷播草籽含量每平米不小于15-20g。
3、施工工艺方法3.1 施工工艺控制浆砌骨架护坡施工程序严格按下图施工工艺流程图控制，确保施工质量。
骨架护坡施工工艺流程图见下图：测量放线边坡清刷砌筑骨架护坡坡面植草检查验收结束骨架护坡施工工艺流程图3.2 施工过程控制(1) 路堤分段成型后，安排人工按照设计边坡坡率挂线清刷修整边坡、拍实，使坡面平整。
(2) 边坡清理完成后按设计型式、尺寸对骨架挂线放样，确定伸缩缝和浆砌踏步的具体位置后再进行基坑沟槽的开挖。
(3) 基坑开挖的断面尺寸符合设计要求，基坑开挖完成并报监理工程师检查合格后，方可进行基础圬工的施工。
(4) 因为基坑是土质基坑，砌筑骨架基础时直接采用座浆法砌筑。
(5) 砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应处于同一高度。
浆砌片石拱型骨架护坡技术交底
拱型骨架护坡工程施工工程名称：路基防护工程工程部位：工程进度：交底时间：工程内容本段路基护坡采用浆砌片石拱形骨架内种植紫穗槐护坡防护。
拱形骨架净宽4m，高3m ，护坡砌石主骨架宽0.6m，拱骨架宽0.5m，主骨架和拱骨架嵌入路堤边坡深0.4m，外露截水槽0.1m。
路肩下1.1m为护肩范围、护脚1m浆砌片石均为满砌，与0.5m宽、0.5厚的基础相连接。
1、施工准备1.1 基础施工前应先确定现场施工线准确位置。
标注出红线准确位置，并用石灰洒出，不得占用红线外农田。
1.2 场地清理工作完成后，应对地面进行平整，重测地面标高。
1.3 清理施工场地淤泥地段时，应对淤泥进行清除，不得乱抛乱弃，避免造成对环境污染。
1.4 边坡施工前应对路基边坡施工质量进行全面检查验收，验收要求坡面平顺、稳定，不得亏坡，无松散及低洼和坑洞。
检查结果必须满足技术规范和设计要求。
1.5 对于边坡压实度不足、填土宽度不足或填土过多、被雨水冲刷破坏、坡度陡于设计值或过缓，必须进行整修。
2、施工测量放样2.1 施工前，首先进行复测工作，对位置、尺寸和基础标高进行核实。
先恢复路基中线，并注意找准路基横断面方向，用全站仪放出路基边坡设计坡脚线和砌体基础开挖线，并用钢筋头作出明显标志。
放样时注意确保路基面宽度，按设计边坡自上而下放样。
3、基槽开挖3.1 根据放样的标志用挖机或人工开挖砌体基础，使用机械开挖时，至离基底设计标高20㎝时，采用人工开挖至基础设计底标高，并清理干净基槽，必要时基础底面进行换填，使基础达到硬质面。
3.2 开挖后应及时检查校核轴线位置，基槽轴线控制桩应延长至基坑外加以固定，浆砌片石砌筑之前，要根据砌体的形式，做出样板、线架，有关的各部尺寸、变化点的高程要标定在线架与样板上，施工中可经常检查、核对，能较好地控制施工质量。
3.3 开挖基槽宽度、深度、应符合设计文件规定，自检合格形成检查记录后报监理工程师验槽。
3.4 基槽开挖坑壁的暴露时间不得过长，防止雨水冲刷、浸泡基底。
浆砌片石骨架护坡技术交底
日期
工程部位
浆砌片石（拱型）骨架护坡
根据图号
桩号
一、所用材料
1、石料：
形状不受限制，但直径和厚度不得小于15cm。石料表面应清洗干净，有水锈的石料严禁使用。
2、砂浆
2.1砂浆严格按照试验室给定的配合比采用机械拌制，自投完料后开始算起，拌制时间不得小于2分钟。严禁采用人工拌合。砂浆运至工地临时存放时先在地面铺一干净的铁皮，然后将砂浆存放于铁皮上，严禁存放在地上。砂浆要随拌随用，如在运输过程中发生离析、泌水现象，要重新拌合。已凝结的砂浆严禁使用。在施工时,严格遵守质量比,不得使用体积比。砂子等材料的称量必须以试验室验收过的量测工具为准。
9、浆砌片石时，应利用片石的自然形状，相互交错的衔接在一起。因此，除最下一层石块应大面朝下外，上面的石块不一定必须大面朝下，做到犬牙交错，搭接紧密即可。同时在砌下层石块时，即应考虑上层石块如何接砌。砌筑过程中还要将石料的缝子留开，保证2公分的深度，以利于勾缝。
编制者：
复核者：
接收单位：
接收负责人：
保存期：5年
5、浆砌片石嵌入边坡内0.2m，以防表水灌入。
6、护坡沿线路方向每隔10～20m设伸缩缝一道，缝宽0.02m，缝内堵塞沥青麻筋，深度不小于0.2m。
7、坡面适当位置设台阶形踏步，踏步宽1.0m，单级高0.2m。
8、定位砌块表面砌缝的宽度不得大于4cm。砌体表面与三块相邻石料相切的内切圆直径不得大于7cm，两层间的错缝不得小于8cm，每砌筑120cm高度以内应找平一次。
11、勾缝：
设计如有要求按设计工法操作，如无要求采用平缝压槽工艺。勾缝采用凹缝，缝宽2㎝，缝深1.5㎝，勾前用水冲洗干净，勾后再用同级别的水泥砂浆抹平划槽勾缝，缝两侧同级别水泥砂浆抹带宽1㎝，厚0.5㎝，并保证均匀一致。沉降缝用沥青麻絮填塞密实后外露5㎝的缝用水冲洗干净后采用于设计要求强度砂浆钩凹缝，缝宽2㎝，深2㎝，缝两侧抹带抹成宽3㎝，厚0.5㎝的砂浆凸带。泄水管口与墙面齐平，管与砌石之间用砂浆填塞密实。勾缝需注意：勾自然缝，杜绝勾假缝，勾缝以后需用钢刷配合干净水将浆砌片石表面清洗干净整洁，不得用砂浆抹面及修饰石料表面。
M10浆砌片石拱形骨架护坡空心砖铺砌施工总结15页(新疆)
兰州至乌鲁木齐第二双线新疆LXTJ2标路基工程空心砖铺砌施工总结编制：复核：审批：中交第三航务工程局有限公司兰新铁路第二双线项目部三工区二Ｏ一一年四月XX至XX第二双线新疆XX标路基工程空心砖铺砌施工总结编制：复核：审批：中交XX工程局有限公司XX铁路XX双线项目部三工区二Ｏ一一年四月为二、目的1、确定施工人员、机械配置。
2、总结空心砖铺砌的施工工艺。
3、发现施工中可能出现的问题，总结出预防措施。
三、施工准备1、技术准备施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
我工区技术人员根据图纸和规范编制了详细的施工方案、作业指导书和技术交底。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
技术交底 M10砂浆配合比2、人员、机械准备1）人员配备：队长技术负责人蒋文魁质量员测量员徐建军试验员安全员李忠亮材料员架子队虞金杰领工员施工人员20人2）每个工作面配置机械数量：序号机械名称规格数量（台）状况1 运输车 1 良好2 装载机 1 良好3 砂轮切割机 1 良好3、现场准备1）砌筑浆砌片石骨架浆砌片石骨架护坡施工采用挤浆法砌筑，骨架砌筑完毕后应及时采用土工布覆盖，并洒水保持湿润。
完成骨架砌筑骨架养护2）空心砖预制混凝土空心砖采用C25混凝土预制，为正六边形。
空心砖在预制场预制，采用定制的塑料模板，浇筑前应涂脱模剂,以方便脱模。
砼由拌和站集中搅拌，砼运输车运送。
塑料模板空心砖预制3)空心砖养护为保证空心砖质量，预制后及时进行土工布覆盖洒水养护。
气温过高时,适当提高洒水频率。
空心砖养护空心砖成型四、施工工艺1.骨架清理骨架养护结束后，对骨架内杂物进行清理，对边坡进行修正，清除浮土，填补坑凹，夯拍，使坡面大致平整。
骨架内整平骨架内清理完毕2.镶边镶边使用强度等级M10砂浆。
镶边要稳固，轮廓线顺直。
石拱型骨架技术交底
交底接受人
交底人
审核人
批准人
六、安全注意事项
1. 施工人员进入施工现场，必须按规定佩戴安全防护用品，上岗工作前严禁饮酒。
2. 施工现场出入口设有安全防护措施，必要时设专人监护，以防伤害行人。
3. 施工现场各种防护装置、设施和安全标志齐全。
4. 各类机械操作人员必须持证上岗。
5. 加强机械设备检查、维修、保养，不得带病工作，严格操作规程。
4）砂浆拌合
①使用机械：搅拌机、磅秤、手推车、皮斗、铁锤、纯水罐、水桶。
②搅拌机开机前应先检查，电线连接是否安全，并试运转后方可开始搅拌。投料顺序为沙子→水泥→水（各种材料要严格计量，按配比投料）。每100m³砌体，应作1组砂浆强度检测试件。
5）砌筑：
①砌筑骨架应从衔接处开始，路堤地段自上而下，路堑地段自下而上砌筑，两骨架衔接处同一高度。骨架应与坡面密贴，骨架流水面应与草皮表面平顺。骨架基础与下部侧沟平台，浆砌片石或浆砌片水沟连接时，应整体砌筑，灰浆饱满，不留空隙。禁止使用灌浆法砌筑。
五、主要的施工工序及技术要求
1、施工准备
1）施工前应先请刷坡面浮土，填补坑凹，使坡面大体平整。当骨架内需另铺种植土时，将坡面适当清刷。
2）骨架砌筑前应按设计形式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据骨架尺寸而定。
3）原材料的要求：浆砌方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。试验室提供施工的砂浆配合比。
四、工艺流程
1、施工准备
1）边坡砌筑在坡面密实、平整、稳定后进行开挖基础，石料等级符合设计要求，表面泥土、水锈等清理干净。
2）路基基床底层顶面线至路基下坡脚根据设计坡度刷坡完成。
