电磁流量计控制器常见故障及解决方法

电磁流量计控制器常见故障及解决方法

电磁流量计控制器常见故障及解决方法电磁流量计控制器是现代工业自动化生产过程中常用的一种流量测量与控制设备。

它通过电磁感应原理来测量流体的流量,并将测得的信号传递给控制器进行处理。

然而,由于工作环境复杂以及设备使用时间的长短,电磁流量计控制器在使用过程中也会出现一些常见故障。

本文将针对电磁流量计控制器常见的故障进行详细介绍,并提供相应的解决方法。

1.电源故障:电磁流量计控制器无法正常启动或显示异常。

解决方法可以从以下几个方面入手:-检查电源线路是否连接良好,确保电源供应正常。

-检查电源输入端是否有电压波动或干扰,需使用稳压稳流设备来稳定电源。

-检查控制器内部电路是否有短路或开路现象,修复或更换电路元件。

2.信号传输故障:电磁流量计控制器无法接收或处理流量传感器发出的信号。

解决方法如下:-检查信号线路是否连接正确,确认传输线路是否有断路或短路现象。

-清洁并检查传输线路上的接触器、插头和连接器,确保接触良好。

-检查控制器内部接收电路是否正常,修复或更换受损或老化的元件。

3.流量计量不准确:电磁流量计控制器测量出的流量与实际流量不符。

解决方法如下:-清洗流量计传感器以去除积聚的污垢,以确保流量的准确测量。

-校准流量计控制器的设置参数,确保流量计表针的零点和满量程指示准确。

-检查流体的温度、压力和粘度是否影响了流量测量的准确性,需要根据实际情况进行补偿调整。

4.控制信号输出不稳定:电磁流量计控制器输出的控制信号不稳定导致调节阀无法正常运行。

解决方法如下:-检查控制器的输出模块是否受到电磁干扰,必要时增加隔离装置以保持信号的稳定传输。

-检查控制器内部控制回路是否有零点漂移现象,需要调节或更换相关电路元件。

-检查控制回路的反馈信号是否畸变或有滞后现象,需要调节或更换相关传感器。

5.通信故障:电磁流量计控制器无法与其他设备进行正常的通信。

解决方法如下:-检查通信线路是否接触良好,确认是否有断路或短路现象。

-检查通信协议设置是否正确,确保与其他设备之间的通信参数一致。

电磁流量计的常见故障及处理方法20100221

电磁流量计的常见故障及处理方法20100221

电磁流量计的常见故障及处理方法20100221
电磁流量计的常见故障及处理方法
点击次数:33 发布时间:2009-12-29 15:27:04
电磁流量计的常见故障及处理方法
一、电磁流量计常见故障现象
1、无流量信号;
2、输出晃动;
3、零点不稳;
4、流量测量值与实际值不符;
5、输山信号超满度值5类。

二、经常采用的检查手段或方法及其检查内容
1、通用常规仪器检查。

2、替代法利用转换器和传感器间以及转换器内务线路板部件间的互换性,以替代法判别故障所在位置。

3、信号踪迹法用模拟信号器替代传感器,在液体未流动条件下提供流量信号,以测试电磁流量转换器。

检查首先从显示仪表工作是否正常开始,逆流量信号传送的方向进行。

用模拟信号器测试转换器,以判断故障发生在转换器及其后位仪表还是在转换器的上位传感器发生的。

若是转换器故障(压力变送器),如有条件可方便地借用转换器或转换器内线路板作替代法调试;若是传感器故障需要试调换时,则必须停止运行,关闭管道系统,因涉及面广,常不易办到。

特别是大口径流量传感器,试换工程量大,通常只有在作完其他各项检查,最后才卸下管道检查传感器测量管内部状况或调换。

电磁流量计的故障分析

电磁流量计的故障分析

电磁流量计的故障分析一、电磁流量计的工作原理电磁流量计是一种利用法拉第电磁感应定律测量液体流量的仪器。

它由测量管、电磁铁、电路系统等组成,当流体通过测量管时,测量管内的导电液体将被磁场感应,两个电极上将产生电势差,根据法拉第电磁感应定律,电势差与液体的流速成正比。

通过测量液体内部的电势差,就可以得到流体的流速和流量。

二、常见的电磁流量计故障分析1.输出信号异常当电磁流量计的输出信号发生异常时,我们可以检查以下几个方面:•检测电路是否正常连接;•检查传感器的接线是否松动;•检查流量管道是否受到机械损坏或堵塞。

2.电极腐蚀电极腐蚀是电磁流量计常见的故障之一,导致电极腐蚀的主要原因是由于流体的酸碱度偏高。

当电极发生腐蚀时,会导致输出的信号不稳定或者无法产生。

解决方法是更换电极或者调整流体的酸碱度。

3.误差过大出现误差过大的情况时,我们需要检查以下几个方面:•检查信号接收设备是否正常;•检查管道是否安装正确;•检查流体是否符合电磁流量计的参数。

误差过大时,还可以根据误差值的大小调整电磁流量计的参数。

4.温度骤变电磁流量计的温度骤变也容易引起故障,当温度骤变时,会导致电磁流量计的输出信号不稳定或者直接没有输出。

处理方法主要是加装散热装置或者限制温度骤变区域流量。

三、如何避免电磁流量计故障的发生为了避免电磁流量计故障的发生,我们可以采取以下措施:1.定期检查定期检查电磁流量计的内部结构和外部连接线路,检查是否存在损坏或者磨损。

定期检查可以及时发现问题并采取措施解决故障。

2.正确安装正确安装是避免电磁流量计故障的重要措施。

电磁流量计的安装应符合相关安装标准和要求,安装过程中应注意减少其受到机械损伤的可能。

3.采用高质量的电磁流量计采用高品质的电磁流量计可以有效减少故障的发生。

在选购电磁流量计时,应注意每个品牌的工艺质量和售后服务。

四、总结电磁流量计是一种常用的流量测量仪器,但是它的故障也是常有的。

定期检查,正确安装以及选用高品质的电磁流量计可以有效避免故障的发生。

电磁流量计的故障解决

电磁流量计的故障解决

电磁流量计的故障解决
随着现代工业的发展,电磁流量计已经成为流量测量领域的重要仪表。

电磁流量计是一种基于法拉第电磁感应定律的仪表,可以用来测量水、油等介质的流量。

但是在使用电磁流量计的过程中,可能会出现一些故障,本文将会介绍一些常见的问题及其解决方法。

问题一:显示不准
如果电磁流量计的显示不准,有可能是在使用过程中产生了一些物质沉淀,导致管道内径变小,影响流量的准确测量。

解决方法:
•调整电磁流量计的传感器位置,防止沉淀物堵塞传感器;
•定期清洗管道,清除沉淀物。

问题二:波动较大
如果电磁流量计的读数波动较大,有可能是因为信号不稳定,或者是管道内发生了水锤现象。

解决方法:
•调整电磁流量计的安装位置,避免管道内发生水锤现象;
•安装增稳器,稳定电磁流量计的信号。

问题三:显示无数值
如果电磁流量计的显示屏幕上没有数字显示,有可能是因为传感器损坏,或者是连接线路出现了断开。

解决方法:
•检查传感器连接是否正确,重新插拔连接线;
•如果连接线路损坏,更换新的线路。

问题四:更换流量计
如果电磁流量计已经老化或者无法修复,需要更换新的流量计。

在选择新的流量计时,需要考虑介质的物理性质、流量的范围、压力等因素,以确保新的流量计能够满足使用的需求。

解决方法:
•根据实际需要选择合适的流量计型号;
•安装新的流量计时,需要严格按照说明书要求进行操作。

总体来说,电磁流量计在使用过程中出现故障的情况不是很常见,但是一旦出
现问题,需要及时处理,避免影响生产的正常进行。

通过对常见故障的诊断和解决,可以帮助用户更好地使用和维护电磁流量计。

电磁流量计的常见故障

电磁流量计的常见故障

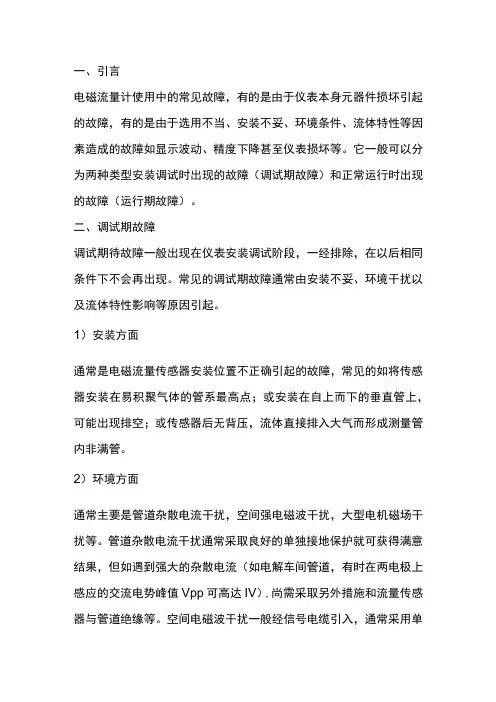

一、引言电磁流量计使用中的常见故障,有的是由于仪表本身元器件损坏引起的故障,有的是由于选用不当、安装不妥、环境条件、流体特性等因素造成的故障如显示波动、精度下降甚至仪表损坏等。

它一般可以分为两种类型安装调试时出现的故障(调试期故障)和正常运行时出现的故障(运行期故障)。

二、调试期故障调试期待故障一般出现在仪表安装调试阶段,一经排除,在以后相同条件下不会再出现。

常见的调试期故障通常由安装不妥、环境干扰以及流体特性影响等原因引起。

1)安装方面通常是电磁流量传感器安装位置不正确引起的故障,常见的如将传感器安装在易积聚气体的管系最高点;或安装在自上而下的垂直管上,可能出现排空;或传感器后无背压,流体直接排入大气而形成测量管内非满管。

2)环境方面通常主要是管道杂散电流干扰,空间强电磁波干扰,大型电机磁场干扰等。

管道杂散电流干扰通常采取良好的单独接地保护就可获得满意结果,但如遇到强大的杂散电流(如电解车间管道,有时在两电极上感应的交流电势峰值Vpp可高达IV),尚需采取另外措施和流量传感器与管道绝缘等。

空间电磁波干扰一般经信号电缆引入,通常采用单层或多层屏蔽予以保护。

3)流体方面被测液体中含有均匀分布的微小气泡通常不影响电磁流量计的正常工作,但随着气泡的增大,仪表输出信号会出现波动,若气泡大到足以遮盖整个电极表面时,随着气泡流过电极会使电极回路瞬间断路而使输出信号出现更大的波动。

低频方波励磁的电磁流量计测量固体含量过多浆液时,也将产生浆液噪声,使输出信号产生波动。

测量混合介质时,如果在混合未均匀前就进入流量传感进行测量,也将使输出信号产生波动。

电极材料与被测介质选配不当,也将由于化学作用或极化现象而影响正常测量。

应根据仪表选用或有关手册正确选配电极材料。

三、运行期故障运行期故障是电磁流量计经调试并正常运行一段时期后出现的故障,常见的运行期故障一般由流量传感器内壁附着层、雷电打击以及环境条件变化等因素引起。

1)传感器内壁附着层由于电磁流量计常用来测量脏污流体,运行一段时间后,常会在传感器内壁积聚附着层而产生故障。

电磁流量计几种常见报警故障

电磁流量计几种常见报警故障

电磁流量计几种常见报警故障
一、电磁流量计无显示
1、检查电源是否接通;
2、检查电源保险丝是否完好;
3、检查供电电压是否符合要求;
4、检查显示器对比度调节是否能够调节,并且调节是否合适;
5、如上述前3项都正常,第四项项显示器对比度调节不能够调节请将仪表交生产厂维修。

二、电磁流量计励磁报警
1.励磁接线EX1和EX2是否开路;
2.传感器励磁线圈总电阻是否小于150Ω;
3.如果a、b两项都正常,则转换器有故障;
三、电磁流量计空管报警
1、测量流体是否充满传感器测量管;
2、用导线将转换器信号输入端子SIG1、SIG2和IGGND三点短路,此时如果空管报警提示撤消,说明转换器正常,有可能是被测流体电导率低或空管阀值及空管量程设置错误;
3、检查信号连线是否正确;
4、检查传感器电极是否正常;
1)使流量为零,观察显示电导比应小于100
2)在有流量的情况下,分别测量端子SIG1和SIG2对SIGGND的电阻应小于50KΩ(对介质为水测量值。

用指针万用表测量,并可以看
到测量过程有充放电路现象)。

5、用万用表测量DS1和DS2之间的直流电压应小于1V,否则说明传感器电极被污染,应给予清洗。

四、电磁流量计上限报警
上限报警提示出输出电流和输出频率(或脉冲)都超限制。

将流程量程改大可以撤消上限报警。

五、电磁流量计下限制报警
下限制报警提示出输出电流和输出频率(或脉冲)都超限。

将流量量程改小可以撤消下限报警。

电磁流量计常见故障处理方法

电磁流量计常见故障处理方法

电磁流量计常见故障处理方法电磁流量计是依据法拉第电磁感应定律制成的一种测量导电性液体的仪表,由传感器、转换器、电缆连接线三部分构成,缺一不可,假如电缆连接线很短,安装在流量计壳体内,在日常运行过程中常常会显现一些故障。

对此,本文将电磁流量计运行中常常简单显现的故障情况、原因、解决方法,总结如下,可供参考!1、仪表物流量无信号输出?原因分析:仪表供电不正常;电缆连接不正常;液体流动情形不符合安装要求;传感器零部件损坏或测量内壁有附着层;转换器元件损坏。

解决方案:确认已接入电源,检查电源线路板输出各路电压是否正常,或尝试置换整个电源线路板,判别好坏;检查电缆是否完好,连接是否正确。

检查液体流动方向和管内液体是否充分。

对于能正反向测量的电磁流量计,若方向不一致虽然可以测量,但设定的显示流量正反向不符,必需改正,若拆传感器工作量大,也可以更改传感器上的箭头方向和重新设定显示仪表符号。

管道未流满液体也是传感器安装位子不妥引起的,应在安装时实行措施,避开造成管道内液体不满管。

检查变速送器内壁电极是否覆盖有液体结疤层,对于简单结疤的测量液体,要定期进行清理。

若判定为是转换器元件损坏引起的故障,更换损坏的元件即可。

2、输出值波动?原因分析:造成此类故障大多是由测量介质或外界环境的影响造成的,在外界干扰排出后故障可自行除去。

为保证测量的精准性,此类故障也不可忽视。

在有些环境中,由于测量管道或液体的震动大,会造成测量计的电路板松动,也可引起输出值的波动。

解决方案:确认是否为工艺操作原因,流体的确发生脉动,此时流量计仅照实反映流动情形,脉动结束后故障可自行除去。

外界杂散电流等产生的电磁干扰。

检查仪表运行环境是否有大电器或电焊机在工作,要确认仪表接地和运行环境良好。

管道未充分液体或液体中含有气泡时,两者皆为工艺原因引起的。

此时可恳求工艺员确认,带液体充分管或气泡平复后,输出值可恢复正常;变送器电路板为插件结构,由于现场测量管道或液体震动大,常会造成流量计的电源板松动。

电磁流量计常见故障分析

电磁流量计常见故障分析
效果评估: . 观察流量计测量精度是否提高 b. 检查流量计运行稳定性是否改善
操作步骤: . 关闭流量计电源 b. 打开流量计外壳 c. 加入电导率稳定剂 d. 关闭流量计外壳 e. 开启流量计电源
注意事项: . 确保电导率稳定剂的质量和浓度 b. 操作过程中避免接触流量计内部敏感部件
定期进行传感器维护
定期检查传感器的接线是否松动或损坏
定期检查传感器的密封性是否良好
定期检查传感器的测量精度是否准确
定期检查传感器的供电电压是否稳定
定期检查传感器的输出信号是否正常
定期检查传感器的测量范围是否满足要求
预防性维护措施
定期检查传感器安装位置
检查传感器是否受到振动影响
检查传感器是否受到压力影响
检查传感器是否受到温度影响
原因:传感器故障、信号干扰、安装不当等
解决方法:检查传感器、排除干扰源、正确安装等
预防措施:定期维护、校准、更换传感器等
输出信号不稳定
原因:传感器故障、信号线接触不良、电源波动等
解决方法:检查传感器、信号线、电源等确保正常工作
影响:可能导致测量不准确、数据丢失等问题
预防措施:定期检查、维护设备确保设备正常运行
检查传感器是否受到电磁干扰
检查传感器是否受到腐蚀或磨损
检查传感器是否安装牢固
定期清洗传感器内部管道
清洗频率:根据使用环境和流量计类型确定
清洗效果:保持传感器内部清洁提高测量精度和稳定性
清洗注意事项:避免损坏传感器内部结构
清洗方法:使用专用清洗剂或清水进行清洗
定期检查流体电导率
定期检查流量计的显示和控制系统是否正常工作
定期检查流量计的管道和阀门是否正常工作
定期检查流量计的电源、接地和绝缘情况

电磁流量计的常见故障

电磁流量计的常见故障

电磁流量计的常见故障电磁流量计是工业领域常见的一种流量测量仪器,它通过测量导电液体的流动状态来确定流体的流量。

然而,在使用过程中,电磁流量计也会出现一些常见故障,下面将介绍几种常见的故障及解决方法。

1. 电磁流量计无法开机当电磁流量计无法开机时,首先需要检查电源线是否正常连接,确保电源供应正常。

若电磁流量计有显示屏,则可以查看显示屏是否有明显故障提示,根据显示屏提示进行排除故障。

2. 电磁流量计流量测量不准确若电磁流量计的流量测量不准确,可能是由于传感器故障或者参数设置错误所致。

可以先检查传感器是否清洁,是否有杂质影响正常测量,同时可以查看参数设置是否正确,是否与实际情况相符合。

3. 电磁流量计输出信号异常当电磁流量计输出信号异常时,可能是与信号线连接不良有关。

可以检查信号线连接是否牢固,是否存在短路或断路等情况,确保信号传输畅通。

4. 电磁流量计显示错误代码电磁流量计显示错误代码时,可以查阅说明书了解具体错误含义,根据错误代码进行相应的处理。

可能是由于电路故障、电源问题或者传感器异常引起的。

5. 其他常见故障除了以上几种常见故障外,电磁流量计还可能出现其他问题,比如漏电、漏液、防护等级不达标等。

对于这些故障,需要根据具体情况进行排查和处理,严格按照说明书进行操作。

在使用电磁流量计时,定期进行维护保养是非常重要的,可以有效预防故障的发生。

同时,在故障排除时,务必严格按照操作规程进行检查处理,确保电磁流量计长期稳定运行。

通过以上介绍,希望能帮助读者更好地了解电磁流量计常见故障及处理方法,保障工业生产的正常进行。

电磁流量计控制器的常见故障及排除方法

电磁流量计控制器的常见故障及排除方法

电磁流量计控制器的常见故障及排除方法电磁流量计是一种流量测量仪表,其工作原理基于法拉第电磁感应定律。

而电磁流量计控制器,则是电磁流量计工作的中枢控制部分,对于电磁流量计的正常工作至关重要。

然而,在控制器使用过程中,常会出现一些故障,本文将介绍电磁流量计控制器的常见故障及排除方法。

1. 接线故障接线故障是电磁流量计控制器常见故障之一。

在使用过程中,如果电磁流量计控制器的电源线或信号线接触不良或接错位置,会导致电磁流量计工作失败。

解决方法如下:•检查电源线和信号线的接触是否良好•检查接线是否正确•重新连接电源线和信号线2. 电磁干扰电磁干扰是电磁流量计控制器常见故障之一。

在使用过程中,如果电磁流量计控制器周围有强电磁干扰源,会导致电磁流量计的测量结果不准确。

解决方法如下:•尽量避免电磁干扰源靠近电磁流量计控制器•可以采用屏蔽措施,如在电磁流量计控制器外侧套上屏蔽罩等3. 清洗故障清洗故障是电磁流量计控制器常见故障之一。

在使用过程中,如果电磁流量计控制器周围有较多的灰尘或者污物积聚,会导致电磁流量计控制器的脏污影响正常工作。

解决方法如下:•定期检查电磁流量计控制器周围的环境•定期清洗电磁流量计控制器周围的环境•避免使用清洁剂或者湿抹布来擦洗电磁流量计控制器的表面4. 硬件故障硬件故障是电磁流量计控制器常见故障之一。

在使用过程中,如果电磁流量计控制器的硬件出现损坏或老化,也会导致电磁流量计控制器不能正常工作。

解决方法如下:•先检查电磁流量计控制器的内部结构是否受到损坏或老化•如果出现电磁流量计控制器的硬件故障,可联系锁定生产厂家维修或者更换设备综上,电磁流量计控制器是电磁流量计测量工作的关键部分,常见故障需要得到及时的排除和处理。

在使用过程中,应该保证设备的正常使用环境和维护。

当发生故障时,应该根据具体情况采取不同的解决方法,更好地发挥电磁流量计控制器的重要作用。

电磁流量计故障处理方法

电磁流量计故障处理方法

电磁流量计故障处理方法一、电磁流量计不能工作1.检查电源供电情况:确认电磁流量计是否接受到正确的电源供电,检查供电电压是否满足设备要求。

2.检查电源线路和接线端子:检查电源线路是否正确连接,检查接线端子是否松动或接触不良。

3.检查电磁流量计线路:使用万用表检查电磁流量计线路的连通性,确保线路没有断开或短路。

4.清洁电磁流量计线圈:如果电磁流量计累积了灰尘或污垢,可能会导致线圈的工作不正常。

此时可以使用干净的布或刷子小心地清洁线圈。

二、电磁流量计测量不准确或不稳定1.检查导电液体性质:确认导电液体的导电性是否符合电磁流量计的测量范围。

如果导电性不合适,可能会导致测量不准确。

2.清洁电磁流量计传感器:检查电磁流量计传感器是否有污垢或沉积物,如果有,使用适当的清洁剂将其清洁干净。

3.校正电磁流量计:如果测量偏差较大,可以尝试对电磁流量计进行校正。

可以根据设备说明书中的校正方法进行操作,或者请专业人士进行校正。

4.检查电磁流量计安装位置:确认电磁流量计是否按照正确的安装要求进行安装。

如果安装位置不正确,可能会导致测量不准确。

5.检查电磁流量计线路:检查电磁流量计线路的接线端子是否接触良好,确认电磁流量计的接地是否良好。

三、电磁流量计显示异常或无显示1.检查电磁流量计显示屏:确认电磁流量计的显示屏是否有损坏或松动的情况。

如果有,要及时更换或修复显示屏。

2.检查电磁流量计通讯连接线路:确认电磁流量计的通讯连接线路是否有断开或短路情况。

可以使用万用表检查线路的连通性。

3.重新设置电磁流量计参数:如果电磁流量计的参数设置不正确,可能会导致显示异常或无显示。

可以根据设备说明书进行参数设置或者将设备恢复到出厂设置。

电磁流量计常见故障处理方法

电磁流量计常见故障处理方法

电磁流量计常见故障处理方法1. 异常测量值高或低电磁流量计的异常测量值高或低可能是由多种原因造成的,如设备故障、管道流量变化、电源电压不稳定等。

以下是可能导致异常测量值高或低的原因及对应的处理方法。

1.1 设备故障如果出现异常测量值高或低的情况,首先要考虑设备是否故障。

对于故障设备的处理方法包括:•检查传感器的线缆和接头,确保其与主机接触良好。

•检查电源电压,如果电源电压不稳定则可能导致测量值异常,需要采取措施解决电源问题。

•检查主机的电磁阀和复位开关是否正常工作,确认电磁阀是否开启以及复位开关是否接通。

1.2 管道流量变化如果管道流量发生变化可能会导致异常测量值高或低。

对于管道流量变化引起的问题,可以采取以下措施解决:•检查管道直径、长度和压力是否与流量计的参数相匹配。

•检查管道是否存在泄漏或堵塞,这可能导致流量计的不准确测量。

1.3 电源电压不稳定电源电压不稳定可能会导致电磁流量计的异常测量值高或低。

解决方法包括:•采用稳压电源。

•减小电源线路的长度和电源负载。

2. 流量计显示不出数值如果电磁流量计不能正确显示数值,可能会阻碍流量的测量。

以下是可能导致显示异常的原因及对应的处理方法。

2.1 显示屏故障如果电磁流量计的显示屏故障,则可能不会显示任何数值。

解决方法包括:•检查显示屏是否有损坏或者存在松动。

•重置电磁流量计清除异常。

2.2 电源电压不稳定电源电压不稳定可能会导致电磁流量计的显示屏无法正常显示。

解决方法包括:•采用稳压电源。

•减小电源线路的长度和电源负载。

3. 电磁流量计发出报警声如果电磁流量计发出报警声,可能会影响设备正常工作。

以下是可能导致电磁流量计发出报警声的原因及对应的处理方法。

3.1 管道内可能存在气体或蒸汽如果管道内存在气体或蒸汽,电磁流量计可能会发出报警声。

解决方法包括:•在管道中添加PVT防气泡液体。

3.2 管道积聚物管道中可能存在一些积聚物质,也可能导致电磁流量计发出报警声。

电磁流量计常见故障分析及措施

电磁流量计常见故障分析及措施

电磁流量计常见故障分析及措施1、电磁流量计显示最小或无显示传感器没有流量信号输出。

原因有电源故障,连接电缆故障;传感器或转换器元器件损坏;工艺原因有液体流动状况改变,工艺管道内壁附着层出现问题。

可按以下方法检查和处理。

①观察电磁流量计有无故障报警显示,按报警代码的含义进行相应检查和处理。

没有报警显示,检查仪表供电是否正常,开关是否合上,熔丝是否熔断。

用万用表测量各级电压判断故障。

②供电正常,再对连接电缆进行检查,激磁电缆及信号电缆的接线是否松动,接线端子有无氧化、腐蚀现象,必要时紧固螺钉。

③检查激磁线圈电阻值是否正常,线圈是否开路、匝间是否短路,端子或线圈的绝缘电阻是否下降。

用万用表测量激磁线圈EX1、EX2端子间的电阻值,但要断开与之相连的电缆线,电阻值通常在80-150Ω左右,各产品略有差异。

对匝间短路判断就较困难,只能与原来的记录值比较来判断。

由于传感器安装现场环境的原因,激磁线圈回路绝缘电阻下降是常出现的故障,其绝缘电阻小于100MQ时,应检查传感器的电缆密封圈、端子盒的密封垫片是否受损,传感器是否浸入水或潮气可用电吹风的热风进行烘干,能拆卸的激磁线圈受潮时可整体放入电烘箱烘干。

重视引线口密封是克服受潮的重要措施。

④新安装或更换的传感器,应核对传感器箭头与流体方向是否一致。

要工艺配合确定传感器是否充满液体。

传感器能否充满液体与其安装位置有关联,要按规定安装。

⑤传感器衬里层有污物附着会使电磁流量计绝缘电阻下降,可拆下传感器进行观察,没有条件拆下传感器时,可测量电极的接触电阻和电极的极化电压,间接检查和判断附着层状况。

a、电极接触电阻的测量测量电磁流量计电极与液体的接触电阻,实际上是测量电极对地的电阻值,来间接判断电极和衬里层表面的状况,为分析故障提供依据,前提是必须有原始测量数据作基础。

新安装的仪表投运正常,就应测量并记录两电极的接触电阻值,以后定期进行测量与记录,分析比较这些记录数据,两电极的接触电阻值之差应小于10%-20%,否则可能有故障。

电磁流量计常见故障分析及解决方法

电磁流量计常见故障分析及解决方法

电磁流量计常见故障分析及解决方法1. 电磁流量计概述电磁流量计是一种能够测量导电液体流量的仪器。

它是由电磁流量传感器和流量指示器两部分构成,常见的电磁流量计有脉冲电磁流量计、可编程电磁流量计等。

电磁流量计的工作原理是利用法拉第电磁感应定律,当导电液体流经电磁场时,液体中的电荷运动将会在电极上产生感应电势。

由于导电液体的电导率是已知的,所以依据感应电势大小可以计算出流量。

2. 电磁流量计常见故障2.1 电极腐蚀电极腐蚀是电磁流量计常见的故障之一、当电极长期处于液体中时,会受到腐蚀作用,导致电极变得不规定、表面显现锈斑和氧化。

这些问题会影响电极的灵敏度和精度。

2.2 电缆接触不良电缆接触不良也是电磁流量计常见的故障之一、由于电缆长期使用或者安装过程中,连接头接触不良、插头损坏等原因会导致电缆连接松动或断开,这会导致电磁流量计不能正常工作或产生错误的读数。

2.3 外部干扰电磁流量计的工作倚靠精密的电路,而一些外部干扰如电磁场干扰、过电压干扰等,都有可能导致电磁流量计异常或者不精准。

3. 电磁流量计故障分析电磁流量计常见的故障产生原因有很多,要进行故障的分析和判定必需了解故障的表现和产生的原因,下面分别进行分析。

3.1 电极腐蚀电极腐蚀是由于电极长期处在液体中,会受到液体腐蚀作用导致。

当电极表面不规定或者显现氧化和锈斑时,会导致电极灵敏度下降、电极与液体之间的接触面积减小,这会影响电磁流量计的精准读数。

3.2 电缆连接松动或者断开电缆连接松动或者断开是电磁流量计常见的故障之一、在使用或者安装过程中,由于长期使用或者外力作用会导致电缆连接不良或者接触点脱落,这会导致电磁流量计不能正常工作或者产生错误的读数。

3.3 外部干扰外部干扰是电磁流量计常见的故障之一,电磁流量计对电磁场、雷电干扰等都有很强的敏感度,这些干扰会影响电磁流量计的正常工作,产生误差的读数或者无法读数。

4. 电磁流量计故障解决方法4.1 电极腐蚀对于电极腐蚀问题,可以实行以下措施解决:4.1.1 定期清洗通过定期对电极进行清洗和保养,保证电极表面的一致性和灵敏性,来避开电极长期处于液体中受到腐蚀作用。

电磁流量计常见故障及排除方法

电磁流量计常见故障及排除方法

电磁流量计常见故障及排除方法电磁流量计是利用法拉第电磁感应定律制作成的一种测量导电液体体积流量的仪表;它的基本原理是法拉第电磁感应定律,即导体在磁场中切割磁力线运动时在其两端产生感应电动势;目前,电磁流量计应用领域广泛;在使用过程中,会出现一些故障;因此,如何提高电磁流量计的测量准确性,延长使用寿命以及对发生的故障及时准确的判断处理,是保证生产正常运行的基础;电磁流量计在运行中会产生的故障有两种:一是仪表本身的故障, 即仪表结构件或元器件损坏引起的故障;二是由外部原因引起的故障,如安装位置、被测介质沉积和结垢等;本文就这两类故障进行分析;一、仪表无流量输出1、原因分析这类故障在使用过程中较为常见,原因一般有:1仪表供电不正常;2电缆连接不正常;3介质流动状况不符合安装要求;4传感器零部件损坏或内衬有附着层;5转换器元器件损坏;2、解决方案1确认已接入电源,检查电源线路板输出各路电压是否正常,或尝试置换整个电源线路板,判别其好坏;2检查电缆是否完好,连接是否正确;3检查被测介质流动方向和管内介质是否充满;对于能正反向测量的电磁流量计, 若方向不一致虽可测量,但设定的显示流量正反方向不符,必须改正;若拆传感器工作量大,也可改变传感器上的箭头方向和重新设定显示仪表符号;管道未流满介质主要是传感器安装位置不当引起的,应在安装时采取措施,严格按安装要求安装,避免造成管道内介质不满管;4检查变送器内壁电极是否覆盖有介质结疤层,对于容易结疤的测量介质,要定期进行清理;5若判断为是转换器元器件损坏引起的故障,更换损坏的元器件即可;二、输出数值波动1、原因分析造成此类故障大多是由测量介质或外界环境的影响造成的,如强磁场、强电磁波因此安装时一般都注意到要远离强磁场;电磁流量计应符合电磁兼容性要求,在规定辐射电磁场环境下正常工作,不会在该环境下造成仪表性能下降或工作不正常;另外强无线电波和管道上杂散电流也可能成为干扰源;在外界干扰排除后故障可自行消除;为保证测量的准确性,此类故障也不可忽视;在有些生产环境中,由于测量管道或液体的震动大, 会造成流量计的电路板松动,也可引起输出值的波动;2、解决方案1确认是否为工艺人员操作的原因,流体确实发生脉动,此时流量计仅如实反映流动状况,脉动结束后故障可自行消除;2外界电流等产生的电磁干扰;检查仪表运行环境是否有大型电器或电焊机在工作,要确认仪表接地和运行环境良好;3电磁流量计妥善接地后,可以避免管道绝大部分杂散电流的影响;4管道未充满被测液体或液体中含有气泡时,两者皆为工艺原因引起的;此时可请求工艺人员确认,待液体满管或气泡平复后,输出值可恢复正常;5变送器电路板为插件结构,由于现场测量管道或液体震动大,常会造成流量计的电源板松动;如果松动,可将流量计变送器拆卸开,重新固定好电路板;三、流量测量数值与实际数值不符1、原因分析1变送器电路板是否完好;2当液体流速过低时,被测液体中含有微小气泡,气泡上升在管道上方逐渐聚集,则液体流通面积发生变化,气体多时还会产生干扰信号,影响测量准确度;3信号电缆出现连接不好现象或使用过程中电缆的绝缘性能下降引起测量不准确;4转换器的参数设定值不准确;2、解决方案1检查变送器电路板是否完好;若接线盒进水或被腐蚀性被测液体腐蚀, 可导致电器性能下降或损坏;此时应更换电路板;2保证管道内被测液体的流速在最低流量界限值之上,以使变送器能够正常工作;3检查信号电缆连接和电缆的绝缘性能是否完好,若出现信号电缆松动现象,将其重新连接即可;若检查到电缆的绝缘性不符合绝缘要求,则需要换新的电缆;4重新对转换器设定值进行设定,并对转换器的零点、满度值进行校验;四、输出信号超满度量程1、原因分析引起此类故障的原因大致有:1信号电缆接线出现错误或电缆连接断开;2转换器的参数设定不正确;3转换器与传感器型号不配套;2、解决方案1检查信号回路连接正常与否,若信号回路断开,输出信号将超满度值, 此时需重新正确连接信号电缆;同时,需检查电缆的绝缘性能是否完好,若已经不符合要求,则需更换新的电缆;2详细检查转换器的各参数设定和零点、满度是否符合要求;3检查到转换器与传感器的型号不配套,则需要与厂方联系调换;五、零点不稳1、原因分析1管道未充满液体或液体中含有气泡;2主观上认为管泵液体无流动而实际上存在微小流动;3液体方面如液体电导率均匀性不好、电极污染等的原因;4接线端子盒进水或励磁线圈受潮,使励磁线圈回路对地绝缘下降;2、解决方案1管道未充满液体或液体中含有气泡皆为工艺原因,此时应请求工艺人员确认,工艺正常后,输出值可恢复正常;2管道内有微量流动,这不是电磁流量计故障;3若杂质沉积测量管内壁或在测量管内壁结垢,或电极被污染,均有可能出现零点变动,此时必须清洗;若零点变动不大,也可尝试重新调零;4由于受环境条件的影响,水、灰尘、油污等可能进入接线端子盒内,因此,需要检查电极部位绝缘是否下降或破坏,若不符合绝缘要求,则必须进行清理;参考文献:1、蔡武昌着,电磁流量计中国石化出版社,2、中国城镇供排水协会设备材料工作委员会编,电磁流量计流量测量技术,中国建筑工业出版社,3、梁国伟,蔡武昌着,流量测量技术及仪表;机械工业出版社,4、左国庆着,自动化仪表故障处理实例;化学工业出版社,。

如何处理电磁流量计常见故障

如何处理电磁流量计常见故障

如何处理电磁流量计常见故障电磁流量计是目前工业生产中常用的一种流量计,但是在实际使用中时常会出现故障。

对于工程师来说,如何处理这些故障是非常重要的。

在本文中,我们将探讨电磁流量计的常见故障及解决方法。

故障一:电磁流量计输出信号不稳定电磁流量计输出信号不稳定是常见的故障之一。

解决此问题需要从以下几个方面入手:1. 检查传感器线圈铁芯是否存在松动传感器线圈铁芯松动会导致输出信号不稳定,因此需要检查铁芯是否固定牢固。

如果铁芯没有松动,则可以进行以下步骤进行排查:2. 检查电源电源是影响电磁流量计信号稳定性的一个主要因素,因此需要检查电源是否稳定。

当电源电压过低或过高时,会导致电磁流量计输出信号不稳定。

3. 检查地线地线问题也是电磁流量计信号不稳定的原因之一。

如果地线存在问题,会导致干扰信号进入电路板,从而造成电磁流量计输出信号不稳定。

4. 检查信号线信号线连接不好,或者两端接触不良,也会导致电磁流量计输出信号不稳定。

因此需要检查信号线连接是否稳定,并清洁信号线两端。

故障二:电磁流量计测得的流量偏小电磁流量计可能会出现测得的流量偏小,解决此问题需要从以下几个方面入手:1. 检查管道直径和流体密度电磁流量计测量原理是依据磁场感应的电磁力作用于液体搅拌成电动势,如果管道直径或者流体密度不正确,则会导致测量的流量偏小。

2. 检查电极的距离和方向电磁流量计电极的距离和方向不正确也会导致测量的流量偏小。

一般来说,电极距离应该在管道直径的1.5倍以上,而且电极方向应该垂直于液体流动的方向。

3. 检查电磁流量计的精度电磁流量计的精度也是导致测量偏小的原因之一。

如果电磁流量计的精度不够,会影响测量结果,需要更换更精确的电磁流量计。

故障三:电磁流量计工作时出现噪声电磁流量计工作时出现噪声是常见的故障之一,解决此问题需要从以下几个方面入手:1. 检查电源电源杂音是导致电磁流量计工作时出现噪声的一个主要因素,因此需要检查电源是否稳定。

电磁流量计运行过程中常见的故障及处理方法

电磁流量计运行过程中常见的故障及处理方法

电磁流量计运行过程中常见的故障及处理方法1、无流量信号输出该仪表故障主要涉及电源故障、电缆连接异常、流体反向流动、管道内介质不足等多个方面,其中以管道内介质不足为例,该故障多由仪表内传感器安装位置不当造成,如图1所示,当将传感器安装至a处时,易因传感器安装位置偏高,导致管道内积聚一定量的空气;当将传感器安装至 b 处时,可能导致液体无法充满管道;当将传感器安装至 e 处时,同样因安装位置偏高使液体不满管。

对此,应在仪表检修环节定位故障部位及元器件,确认传感装置零部件、管道内壁及各接线端外观完好、无变形等问题,并以c、d部位作为传感器的正确安装位置,保证管道内充满液体介质,使仪表恢复信号输出功能。

此外,转换器故障同样可能导致仪表信号输出异常,在现场排查环节可更换线路板,实现对故障成因的有效排查,并合理调节小信号切除参数,使仪表恢复正常显示功能。

2、信号逐渐减弱在电磁流量计运行过程中出现仪表信号逐渐减弱或急速下降情况,此类故障可能为电极间绝缘性能下降或发生短路现象。

在现场检修环节,可预先检查测量导管,对于内壁积聚大量污垢的导管进行及时清洗,使用软刷、棉签等擦拭电极表面,并及时更换破损的绝缘衬里,恢复电极绝缘性能。

部分仪表运行工况较为恶劣、涉及酸碱液体介质,对此应重点检查仪表的信号接线端子,及时更换新的接线端子、O 型圈等零部件,并落实接线箱的密封处理及防腐措施,保证仪表输出信号在正常区间内浮动。

3、零点不稳定该故障的发生原因可能体现在以下层面:其一是管道内介质含量不足,如液体未充满管道、管道内积聚一定量的气泡或含有垢层等,对此需重新校核仪表内各装置、器件的安装位置,调节仪表运行工况参数,并重新清理管道内壁,必要情况下需重新调零,保证仪表在正常工况下运行、零点恢复稳定;其二是仪表绝缘性差,对此可使用新绝缘材料或将接线端子重新连接,保证接线端子与线路之间接触良好;其三是管道内液体存在微小流动,对此需仔细检查流量计前端阀门的闭合状态,确认截止阀全部关闭、无泄漏问题;其四是接地不良,对此需严格依据仪表接地规范进行可靠接地,做好接地线缆、接线端子连接状况检查,并确认仪表内转换器借助电缆线进行直接接地,实现等电位连接,防范出现电磁干扰。

电磁流量计常出现的几种故障(标准版)

电磁流量计常出现的几种故障(标准版)

电磁流量计常出现的几种故障
电磁流量计就是利用法拉利磁感应原理设计出的流量计。

它的优点是
具有抗腐蚀性,和耐磨性,使用寿命较长,其次可以进行双向测量,方便操作。

电磁流量计现在被应用于冶金,工业,化工,农业灌溉,环保,医药等
领域。

常遇到的故障有:
1、调试过程中的故障,在电磁流量计开始安装和调试时出现,但一旦改进
和消除,以后一般不会在相同条件下再次出现。

调试过程中常见的故障主要
包括安装不当、环境干扰和流体特性的影响。

管道系统和安装等。

故障是由于电磁流量传感器的安装位置不正确造成的,如将流量传感器安
装在管网的高点,在那里截留的气体容易积聚,电磁流量计流量传感器后面
没有背压,液体直接排放到大气中,在其测量管道中形成一个不完整的管道,安装在一个从上到下流动的垂直管道上,可能导致排空等。

2、运行时故障。

经过一段时间的初步调试和正常运行后,运行中出现的常见故障有:流量传感器内壁附着层、雷击和触电、环境条件变化。

雷击在线路中感应出瞬时高压和浪涌电流,当进入仪器时会损坏仪器。


三种方法可以将雷击引入仪器:电源线、传感器勺转换器和激励线之间的流量信号线。

3、仪器本身有缺陷。

当液体流速过低时,被测液体中含有微小气泡,当气泡上升到管道上方时,气泡会逐渐被吸出。

电磁流量计会改变液体的光滑面积,当有大量气体时会
产生干扰信号,影响测量精度。

精品资料欢迎下载。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

励磁线圈引出线
电极引出线
内衬
耐压钢套
电极
励磁线圈
防外磁干扰 保护钢套
衬里及电极结构
PTFE 的衬里电极构造
ADMAG的衬里电极构造 PFA衬里
PTFE衬里
电极
弹簧 电极 网板
各种衬里的特点
衬里材料常用的有: 氯丁橡胶、丁晴橡胶、聚氨酯橡胶、PTFE聚四氟 乙烯、PFA特氟隆、F46 等
衬里材质
自来水、污水、 耐磨损性强, 流 体 温 度 为 工业用水、污 适用于土砂混 0 ~ 40 ℃ ,不 泥、海水等 合的泥水流体, 适用于有机溶 适用于弱酸、 剂的混合液体 弱碱流体
各种衬里的特点
衬里材质
陶瓷
测量流体实 例




硬质泥浆 、 耐磨损性约 用于氢氰酸、 腐蚀性流体、 为聚氨酯橡 磷酸、强碱 附着性流体、 胶 的 1 0 倍 , 时、需注意 高温流体、 高温高压下 高压流体 不变形,具 有适用于耐 泥浆躁声和 渗透性流体 的电极结构
PFA
测量流体实例




衬里的耐腐蚀性强,流体温度为 -10 ~ 氢氟酸、盐酸、 机 械 强 度 高 , 160 ℃ 时,需注意 醋酸等强渗透 内部平滑,耐附着 渗透 性流体,易附 性强 着、易固化的 流体,腐蚀性 流体(电解液 体、苛性钠、 硫酸),其他 的一般液体
各种衬里的特点
衬里材质 聚氨酯橡胶 测量流体实例 特 点 备 注
电极材质特点
电极:316L 、哈氏合金、钛、钽、铂-铱合金
电极材质 SUS316L
测量流体实例 自来水、污水



不适用于海水,盐 酸、硫酸、硝酸、 氢氧化钠 不适用于盐酸、硫 酸、硝酸等
哈式合金C
醋酸、氢氧化钠
电极材质特点
电极材质 测量流体实例 特 点

海水、醋酸、硫 适用于大部分药 酸、硝酸、盐酸、 品 氯化铜、醋酸铅、 次氯酸
电磁流量变送器由传感器和转换器两部分组 成,被测流体的流量经传感器变换成感应电势, 然后再由转换器将感应电势转换成统一的直流标 准信号作为输出,以便进行指示记录或与计算机 配套使用。电磁流量计的准确度等级为 1 ~ 2.5 级。
一、工作原理 基于法拉第(Faraday英1791-1867) 电磁感应定律。即当导电液体流过电磁流量 计时,导体中会产生感应电动势,其感应电 动势与导电液体流速、磁感应强度、导体宽 度(流量计内经)成正比。(根据弗莱明 (Fleming英1849-1945)的右手法则,电动 势的方向与液体流动方向及磁场方向均成直 角)
电磁流量计工作原理及维护
-----范明
目 录
1 2 3
电磁流量计介绍
Contents
电磁流量计的结构
流量计日常维护及常见故障
概述
电磁流量计是基于电磁感应定律而工作的流量 测量仪表。它能测量具有一定电导率的液体或液、 固混和物的体积流量,常用于检测酸、碱、盐、 含固体颗粒液体的流量,电磁流量计通常由传感 器、转换器和显示仪表组成。


1.不能测不导电的液体,液气两相流, 气体及绝缘类的油类。
2. 由于内衬材料及励磁线圈耐温的限制, 一般只能测 180℃以下的流体。 3.受流体流速及流场分布的影响,要求流体流速 对轴心均匀对称分布,所以要有前后直管段。
一般只需前5D后2D即可
五、日常维护
1、变送器管内壁沉积垢层要定期清理,以防电极短路,甚至 于无法测量流量。始终保持一次表的导管内绝缘衬里良好 状态,以免酸碱盐等腐蚀,导致仪表无法检测。
信号转换器壳体盖开启注意点和要求
3 )壳体盖螺纹上决不允许有污物积聚 , 保证旋入旋 出壳体的顺利 4 )为达到规定的密封要求 , 壳体盖上垫圈损坏应当 立即更换
一、工作原理
该感应电动势由流量计管壁上的一对电极检测到,通过运算就可以得到 流量。感应电动势方程为:EX=D*V*B (1) EX:感应电动势 D:测量管内径 V:流速 B:磁感应强度
一、工作原理
感应电动势输出 电极 流体流速 (V) 配管直径 (D) 磁场强度(B)
励磁电流输入
E = B *V* D

海水、醋酸、氯 不适用于盐酸、 化钠 硫酸、硝酸等
电极材质特点
电极材质 铂-铱 含陶合金 陶瓷衬里用 碳化钨 测量流体实例 特 点
铂铝 海水、醋酸、氢氧 适用于大部分药品, (仅 化钠、硫酸、硝酸、 不适用于王水、次 次氯酸钠 氯酸、氯化铜、氰 化盐 红泥泥浆、矿石泥 适用于磨耗性液体, 浆、氧化铁泥浆、 尤其是泥浆流体, 高浓度纸浆 不适用于腐蚀性流 体
输出信号的确定
1)电流输出4-20mA HART 2) 脉冲频率输出 3)频率输出
四、电磁流量计特点
优点:
1、测量导管内无可动部件或凸出于管道内的部件,因而压力损失小、并可以测 量含有颗粒、悬浮物等流体的流量,例如纸浆、矿浆和煤粉浆的流量,这是 电磁流量计的突出特点。由于电磁流量计的衬里和电极是防腐的,可以用来 测来测量腐蚀性介质的流量。 2、电磁流量计输出电流与流量间具有线性关系,并且不受液体的物理性质(温 度、压力、黏度)的影响。特别是不受黏度的影响,这是一般流量计所达不 到的。 3、只要符合电导范围, 测量特性与流体的性质无关 4 、电磁流量计的测量范围宽 , 对于同一台电磁流量计可达 100:1, 精度高 , 可达 ±0.2%,重复型好优于±0.1%.口径可以从1mm做到2m以上 5、更换不同的内衬及电极材料可测强酸强碱 6、电磁流量计反应迅速,可以测量脉动流量。
2、定期检查端盖、接线口的密封性,保证湿气和水不会进入 仪表内
3、零位标定 注意:只有在零流量及流体完全充满测量管时,才能执行这 一功能
4、信号转换器壳体盖开启注意点和要求
信号转换器壳体与上下盖均有严密配合的螺纹连接。
信号转换器壳体盖开启注意点和要求
1) 凡开启和旋紧盖壳部分必须使用专用扳手(厂方作附 件提供) 2) 壳体盖的螺纹决不能碰撞损坏,并任何时间均要保持 有润滑黄油
二、结构 电磁流量变送器由磁路系统、测量导 管、电极、外壳和干扰信号调整装置等部分 组成,它将流量的变化转换成感应电势的变 化。转换器由电子元器件组成,它将微弱的 感应电势放大,并转换成统一的标准信号输 出,以便进行远传指示、记录、积算和调节。
一体型 :变送器和传感器组成一个机械单 元
分体型: 变送器和传感器分开安装
