如何看懂保护定值单

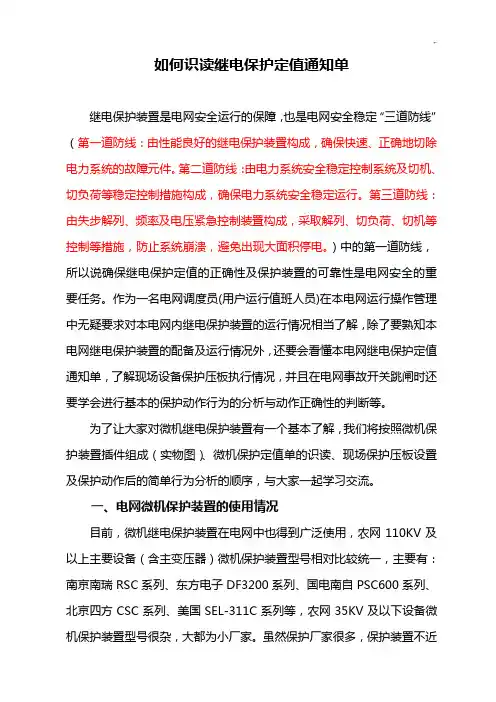

如何识读继电保护定值通知单继电保护装置是电网安全运行的保障，也是电网安全稳定“三道防线”（第一道防线：由性能良好的继电保护装置构成，确保快速、正确地切除电力系统的故障元件。

第二道防线：由电力系统安全稳定控制系统及切机、切负荷等稳定控制措施构成，确保电力系统安全稳定运行。

第三道防线：由失步解列、频率及电压紧急控制装置构成，采取解列、切负荷、切机等控制等措施，防止系统崩溃，避免出现大面积停电。

）中的第一道防线，所以说确保继电保护定值的正确性及保护装置的可靠性是电网安全的重要任务。

作为一名电网调度员(用户运行值班人员)在本电网运行操作管理中无疑要求对本电网内继电保护装置的运行情况相当了解，除了要熟知本电网继电保护装置的配备及运行情况外，还要会看懂本电网继电保护定值通知单，了解现场设备保护压板执行情况，并且在电网事故开关跳闸时还要学会进行基本的保护动作行为的分析与动作正确性的判断等。

为了让大家对微机继电保护装置有一个基本了解，我们将按照微机保护装置插件组成（实物图）、微机保护定值单的识读、现场保护压板设置及保护动作后的简单行为分析的顺序，与大家一起学习交流。

一、电网微机保护装置的使用情况目前，微机继电保护装置在电网中也得到广泛使用，农网110KV及以上主要设备（含主变压器）微机保护装置型号相对比较统一，主要有：南京南瑞RSC系列、东方电子DF3200系列、国电南自PSC600系列、北京四方CSC系列、美国SEL-311C系列等，农网35KV及以下设备微机保护装置型号很杂，大都为小厂家。

虽然保护厂家很多，保护装置不近相同，但保护原理、插件配置组成、保护压板的设置等基本相同。

微机继电保护装置定值通知单与常规继电器保护定值通知单不同，常规保护定值单整定项目简单，一台主变主、后备保护整定项目1张通知单就完了，而微机保护定值通知单整定项目相对很多、很细，一台主变压器保护整定项目就达10张通知单之多，保护整定项目多和细，使得保护的选择投、停用更加灵活。

深圳南瑞IEC103例子报文

深圳南瑞IEC103例子报文1)10 5b 0f 6a 16总控要2级数据2)10 5b 0f 6a 16 在50ms内，总控未收到应答报文。

不改变FCB状态，重发。

3)10 5b 0f 6a 16不改变FCB状态，再次重发。

4)10 40 0f 4f 16复位通讯单元（CU）（FCB、FCV都为0，功能码为0代表CU）…………………………5)10 40 0f 4f 16复位通讯单元（CU）6)10 20 0f 2f 16装置15上电，响应复位通信单元命令，ACD置1请求查询1级数据。

…………………………7)10 7a 0f 89 16总控查询1级数据8)68 15 15 68 28 0f 05 81 04 0f c2 03 03 53 5a 4e 41 52 49 20 20 01 00 01 00 c2 16上送标识厂家自定义发送原因ASCII码：SZNARI装置FUNINF=3为复位通信单元…………………………9)10 5a 0f 69 16总控继续查询1级数据，因ACD为1，且为复位10)68 15 15 68 28 0f 05 81 05 0f c2 04 03 53 5a 4e 41 52 49 20 20 01 00 01 00 c3 16上送标识发送原因重新启动装置FUN， INF=4为重新启动广播校时1) 68 0f 0f 68 44 ff 06 81 08 ff ff 00 77 d7 12 10 1b 08 02 65 16 总控下发广播对时命令发送/时间同步广播地址发送原因时间同步广播时间：02年08月27日16时18分55159ms子站校时1) 68 0f 0f 68 43 01 06 81 08 01 ff 00 71 c8 14 10 1b 08 02 87 16 总控下发子站校时命令操纵域发送/确认帧时间同步子站地址发送原因时间同步时间：02年08月27日16时20分51313ms2) 10 20 01 21 16装置1对子站校时命令确认，ACD置1请求查询1级数据。

Ethereal -抓包、报文分析工具

Ethereal -抓包、报文分析工具Ethereal 是一种开放源代码的报文分析工具，适用于当前所有较为流行的计算机系统，包括 Unix、Linux 和 Windows 。

主界面如上图，点“抓包配置”按钮，出现抓包配置界面如下图。

在“Interface”中选择网卡，即用来抓包的接口，如果选择错误就不能抓到报文；“Capture packets in promiscuous mode（混杂模式抓包）”是指捕捉所有的报文，如不选中就只捕捉本机的收发报文；如果选中“Limit each packet to xx bytes（限制每个包的大小）”则只捕捉小于该限制的包；抓包时，数据量比较大，解析起来速度慢，可在“Capture Filter（抓包过滤设置“Display Options(显示设置)”中建议选中“Update list of packets in realtime（实时更新抓包列表）”、“Automatic scrolling in live capture（自动滚屏）”和“Hide capture info dialog（隐藏抓包信息对话框）”三项。

抓包配置好就可以点击“Start”开始抓包了。

抓包结束，按“停止”按钮即可停止。

为了快速查看需要的报文，在“Filter”栏中输入过滤条件后按回车键即可对抓到的包进行过滤。

注意“Filter”栏中输入的过滤条件正确则其底色为绿色，错误则其底色为红色。

常用有些报文还可以判断网络的状况，例如输入显示过滤条件tcp.analysis.flags，可以显示丢失、重发等异常情况相关的TCP报文，此类报文的出现频率可以作为评估网络状况的一个标尺。

偶尔出现属于正常现象，完全不出现说明网络状态上佳。

tcp.flags.reset==1。

SYN是TCP建立的第一步，FIN是TCP连接正常关断的标志，RST是TCP连接强制关断的标志。

统计心跳报文有无丢失。

在statistics->conversations里选择UDP，可以看到所有装置的UDP报文统计。

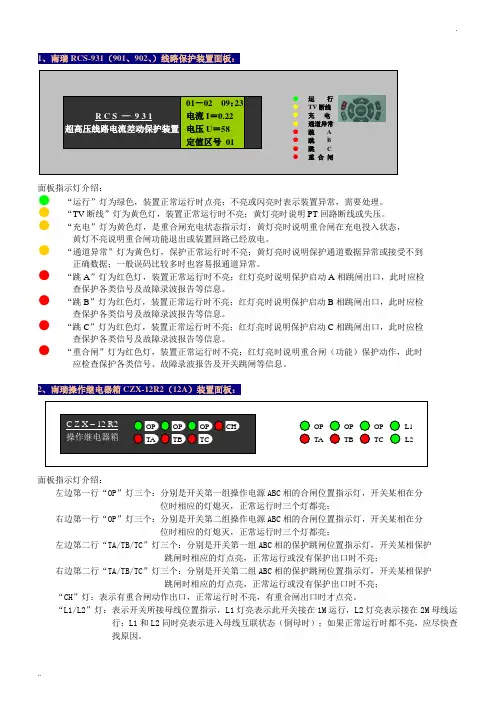

变电站保护装置面板指示说明

面板指示灯介绍：
左边第一行“OP”灯三个：分别是开关第一组操作电源ABC相的合闸位置指示灯，开关某相在分
位时相应的灯熄灭，正常运行时三个灯都亮；
右边第一行“OP”灯三个：分别是开关第二组操作电源ABC相的合闸位置指示灯，开关某相在分
位时相应的灯熄灭，正常运行时三个灯都亮；
左边第二行“TA/TB/TC”灯三个：分别是开关第一组ABC相的保护跳闸位置指示灯，开关某相保护
黄灯不亮说明重合闸功能退出或装置回路已经放电。
●“通道异常”灯为黄色灯，保护正常运行时不亮；黄灯亮时说明保护通道数据异常或接受不到
正确数据；一般误码比较多时也容易报通道异常。
●“跳A”灯为红色灯，装置正常运行时不亮；红灯亮时说明保护启动A相跳闸出口，此时应检
查保护各类信号及故障录波报告等信息。
●“跳B”灯为红色灯，装置正常运行时不亮；红灯亮时说明保护启动B相跳闸出口，此时应检
跳闸时相应的灯点亮，正常运行或没有保护出口时不亮；
右边第二行“TA/TB/TC”灯三个：分别是开关第二组ABC相的保护跳闸位置指示灯，开关某相保护
跳闸时相应的灯点亮，正常运行或没有保护出口时不亮；
“CH”灯：表示有重合闸动作出口，正常运行时不亮，有重合闸出口时才点亮。
“L1/L2”灯：表示开关所接母线位置指示，L1灯亮表示此开关接在1M运行，L2灯亮表示接在2M母线运行；L1和L2同时亮表示进入母线互联状态（倒母时）；如果正常运行时都不亮，应尽快查找原因。
右边的“差动异常”灯：保护元件定值区出错或出口节点出错时点亮，同时闭锁保护出口，应尽快更换差动板；
右边的“出口退出”灯：出口节点退出时点亮，保护控制字会显示；
保护电源：保护元件电源显示绿色灯，使用+5V、±15V电平时正常，回路电压异常时不亮。

南瑞继保继电保护RCS9000保护装置的巡视注意事项

装置正常运行的时候的状态
RCS-9000系列低压保护如10KV线路，电容器，备自投等， • “运行” 灯为绿色，正常运行时点亮； • “报警” 灯为黄色，当发生装置报警时点亮；
• •
•
“跳闸”灯为红色，保护跳闸时点亮；
“重合”灯为红色，重合闸动作时点亮； “跳位”灯为红色，“合位”灯为绿色；
• 面板正常显示的是电流、电压的平均值； • 频率的当前值； • 重合充电标志；
保护动作出口条件下的状态
• 当系发生跳闸事件的时候，装置界面上会报出一行滚动的报文，如过流一段动作，同时“跳闸灯”会亮；
•如果重合闸动作，则“重合”灯亮；出现重合闸动作的滚动报文； •如果装置报警，如过负荷报警，则“报警”灯亮，报警消失，灯灭，出现报警滚动的报文；
故障条件下的状态
• 装置自检的故障装置在运行中，硬件自检出错或系统运行异常将立即产生报告，110KV保护报警格式如下：
异常信息及处理建议
续上表

基于BP-2B型母差保护装置开入异常处理的报文解析法

根据事件报文，刀闸变位报文编码由2组6位十六进制数组成。该套母差保护装置的刀闸变位报文为：第2次变位：刀闸位置变化3917CF C6A879 （1-1）；第3次变位：刀闸位置变化3917CD C6A879（1-2）。由于（1-1）和（1-2）两条报文中发生变化的数据仅是靠左侧的6位十六进制数，故将其翻译为二进制数，结果如下：第2次变位：刀闸位置变化0011 1001 0001 0111 1100 1111 （1-3）；第3次变位：刀闸位置变化0011 1001 0001 0111 1100 1101（1-4）。二进制数代表母线保护刀闸辅助接点的开、合状态，其中1表示某个刀闸处于闭合状态，0表示断开。（1-3）和（1-4）报文从左向右依次对应24个间隔，如表1。
Abstract — The Bus protection is an important equipment to ensure the safe and stable operation of the power grid,the correct position of the knife gate is the premise to ensure the correct operation of the bus protection.This article addresses the exception handling of BP-2B busbar protection and focuses on resolving the abnormal alarm by using the analytic tool switch. Index Terms — the busbar protection, knife gate in error, the analytic tool switch.

南瑞微机保护装置NR601GV1.20说明书

6.1 面板说明 .................................................................................................................................................................. - 13 6.2 主菜单 ...................................................................................................................................................................... - 14 -
6.3 采样数据 .................................................................................................................................................................. - 15 6.4 定值整定 .................................................................................................................................................................. - 17 6.6 历史事件 .................................................................................................................................................................. - 18 6.7 传动试验 .................................................................................................................................................................. - 19 -

南瑞继保RCS-线路保护装置实验分析报告

南瑞继保RCS-线路保护装置实验报告————————————————————————————————作者：————————————————————————————————日期：线路保护试验1．本线路保护装置设备表：名称型号RCS-941高压线路成套保护装置额定值DC V AC V A制造厂家南瑞继保电气有限公司出厂日期出厂编号2．常规检查：2.1 装置内外部检查：2.1.1检查二次设备外部应完好无损，外观清洁，并对设备进行清扫。

2.1.2检查保护装置的设备名称、屏上按钮压板名称、控制电缆编号、二次回路端子排号及端子号头应正确完整清晰。

2.1.3检查端子排的连线应接触可靠，端子螺丝紧固。

2.1.4检查保护装置各插件插、拔灵活，接触面光洁无损，各插件和插座之间定位良好。

2.1.5检查装置印刷电路无机械损伤或变形，所有元件的焊接质量良好。

2.1.6检查各插件上集成电路芯片应插紧，型号正确。

2.2检查装置面板上各个按键接触良好，各键功能符合厂家说明，按动按键可进入菜单执行相应操作。

2.3检查打印机与装置联机成功，能够打印保护装置的定值、动作报告等。

2.4整定装置的时钟与实际时间一致，并检查装置时钟的失电保护功能，即装置在失电一段时间情况下，走时仍然准确。

2.5检查装置的定值可以修改并且可保存，定值区号可切换，装置掉电后可以保存已经整定好的定值。

2.6检查装置与GPS对时装置可以实现对时。

3．二次回路绝缘测试：测试项目绝缘电阻值（MΩ）测试项目绝缘电阻值（MΩ）交流电流对地信号回路对地交流电压对地控制回路对地交流电压对交流电流信号回路对控制回路装置电源对地总回路对地注：测绝缘电阻时，施加摇表电压时间不少于5 S，待读数达到稳定时,读取绝缘电阻值,各回路对地绝缘阻值均应大于10MΩ，总回路对地绝缘电阻值大于1.0 MΩ。

弱电回路用500V摇表，强电回路用1000V摇表。

4．保护装置程序版本：装置型号版本号校验码程序时间管理序号5．保护输入接点检查：名称检查结果名称检查结果距离保护合闸位置1零序保护Ⅰ段合闸位置2零序保护Ⅱ段收相邻线零序保护Ⅲ段投距离保护S零序保护Ⅳ段投零序保护Ⅰ段S低周保护投零序保护Ⅱ段S不对称相继速动投零序保护Ⅲ段S双回线相继速动投零序保护Ⅳ段S闭锁重合闸投不对称相继速动S双回线通道试验投双回线相继速动S合后位置投闭锁重合闸S跳闸压力投低周保护S合闸压力对时开入Ⅰ母电压打印开入Ⅱ母电压检修状态跳闸位置信号复归6．保护交流采样检查：6．1零漂检查：6．1．1 DSP零漂检查：Ua(V) Ub(V) Uc(V) Ux(V) Ia(A) Ib(A) Ic(A) Io(A)6．1．2 CPU零漂检查：Ua(V) Ub(V) Uc(V) Ia(A) Ib(A) Ic(A) Io(A)6．2交流电压回路检查：6．2．1 CPU交流电压回路检查：输入电压10.0 20.0 30.0 40.0 50.0 60.0 70.0 Ua（V）Ub（V）Uc（V）6．2．2 DSP交流电压回路检查：输入电压10.0 20.0 30.0 40.0 50.0 60.0 70.0 Ua（V）Ub（V）Uc（V）Ux（V）6．3交流电流回路检查：6．3．1 CPU交流电流回路检查：输入电流0.5 1.0 2.5 4.0 5.0 6.0 10.0 Ia（A）Ib（A）Ic（A）Io（A）6．3．2 DSP交流电流回路检查：输入电流0.5 1.0 2.5 4.0 5.0 6.0 10.0 Ia（A）Ib（A）Ic（A）Io（A）6.4相角显示：加入三相额定电压57.74V，额定电流5A，电压超前电流角度60度，Ux与Ua同相同幅值，装置显示如下：（Ua-Ub）= （Ub-Uc）= （Uc-Ua）= （Ux-Ua）=（Ua-Ia）= （Ub-Ib）= （Uc-Ic）= \7.保护装置定值清单：定值名称试验定值定值名称试验定值电流变化量起动值0.50 A 零序过流Ⅲ段定值 4.00 A 零序起动电流0.50 A 零序过流Ⅲ段时间 1.00 S 负序起动电流0.50A 零序过流Ⅳ段定值 3.00A 零序补偿系数0.85 零序过流Ⅳ段时间 1.50S 振荡闭锁过流元件 5.00 A 零序过流加速段 3.00 A 接地距离Ⅰ段定值 2.73 Ω相电流过负荷定值 2.00A 距离Ⅰ段时间0S 相电流过负荷时间9.00S 接地距离Ⅱ段定值 3.41 Ω低周滑差闭锁定值3Hz/S 接地距离Ⅱ段时间0.50 S 低周低压闭锁定值60V接地距离Ⅲ段定值 4.09 Ω低周保护低频定值49Hz 接地Ⅲ段四边形 4.09 Ω低周保护时间定值1S接地距离Ⅲ段时间 1.00 S TV断线相过流I段定值 5.00 A 相间距离Ⅰ段定值 2.73 ΩTV断线相过流I段时间 1.00S 相间距离Ⅱ段定值 3.41 ΩTV断线相过流II段定值 2.50A 相间距离Ⅱ段时间0.30 S TV断线相过流II段时间 2.00 S 相间距离Ⅲ段定值 4.09 Ω固定角度差定值0.00 相间Ⅲ段四边形 4.09 Ω重合闸时间 1.00 S 相间距离Ⅲ段时间0.60 S 同期合闸角30.00 正序灵敏角79.95 线路正序电抗 3.36 Ω零序灵敏角73.39 线路正序电阻0.60 Ω接地距离偏移角0.00 线路零序电抗11.59 Ω相间距离偏移角0.00 线路零序电阻 3.46 Ω零序过流I段定值 6.00A 线路总长度100.00 KM 零序过流I段时间0.00S 线路编号941零序过流Ⅱ段定值 5.00 A / /零序过流Ⅱ段时间0.50 S / /8．保护试验：8.1距离保护：采用微机继保仪距离保护模块试验。

南瑞保护清报文

南瑞保护清报文摘要：一、南瑞保护简介1.南瑞保护的背景与历史2.南瑞保护的主要业务领域二、南瑞保护清报文的概述1.清报文的定义与作用2.南瑞保护清报文的特点三、南瑞保护清报文的功能与应用1.故障诊断与保护2.系统监测与控制3.设备维护与管理四、南瑞保护清报文的优势与挑战1.优势1.高可靠性2.高效处理能力3.丰富的应用场景2.挑战1.技术更新与市场竞争2.数据安全与隐私保护五、南瑞保护的发展前景1.技术创新与产品升级2.行业应用拓展3.国际合作与市场开发正文：南瑞保护是我国电力系统保护领域的知名企业，多年来致力于为电力行业提供优质、高效的保护与自动化解决方案。

南瑞保护清报文作为其核心产品之一，具有重要的技术价值和市场影响力。

清报文是南瑞保护在电力系统保护领域的一项重要技术创新，主要用于实现电力系统的故障诊断与保护。

清报文具有快速、准确的特点，能够有效提高电力系统的安全性和稳定性。

南瑞保护清报文在设计上遵循国际标准，并充分考虑了我国电力系统的实际情况，具有很强的适应性和普适性。

南瑞保护清报文的功能与应用十分广泛。

在故障诊断与保护方面，清报文能够实时监测电力系统的运行状态，对故障进行快速、准确的判断，有效防止电力系统的停电事故。

在系统监测与控制方面，清报文能够对电力系统的各项参数进行实时监测，为运行人员提供准确的运行数据，帮助他们进行有效的系统控制。

在设备维护与管理方面，清报文能够对电力设备进行远程监控，及时发现设备的异常情况，为设备维护和管理提供依据。

南瑞保护清报文的优势在于其高可靠性、高效处理能力以及丰富的应用场景。

然而，南瑞保护也面临着一些挑战，如技术更新与市场竞争、数据安全与隐私保护等问题。

展望未来，南瑞保护将继续坚持技术创新，推动清报文等核心产品的升级换代，满足不断变化的市场需求。

在行业应用拓展方面，南瑞保护将进一步拓宽清报文等产品的应用领域，助力我国电力行业的现代化发展。

南瑞加密装置管理系统操作手册

南瑞加密装置管理系统操作手册
装置管理系统操作手册
1.登陆客户端
首先把PC的ip地址改为：11.22.33.43 然后点击桌面上的装置管理客户端smc-v1.0.9图标，如下图所示：
连接成功的话，会出现以下对话框；
此时输入KEK卡PIN码1234abcd，操作员卡PIN码：006702
2.增加新的站点
如下图所示，选择“增加装置节点”
填写节点名称、IP地址和导入证书：
3.查询装置状态
有加解密数据说明设备能管理而且隧道业务正常。

4.查看隧道是否正常
隧道协商状态显示OPENEN：表示隧道协商成功5.查看或者修改策略
编辑策略：可以对策略进行修改。

南瑞继电保护LFP3.0规约

微机保护(LFP系列)与RTU的通讯规约(V3.0)1.通讯接口：1.1接口标准：RS-232C/RS-422/RS-4851.2通讯格式：异步，一位起始位，八位数据位，一位停止位，无校验位。

1.3通讯速率：4800~38.4Kbps。

1.4通讯方式：主从方式。

2.②报文内容最大长度为250字节。

③代码和为地址码，特征码，分组数，分组序号，报文长度，报文内容总和的低16位值(单字节相加)④地址码范围为0-0FEH，其中0FFH为广播地址，0-0FEH为各保护地址⑤分组序号从1，分组数至少为1⑥报文内容可以为空3.报文类型：3.1特殊报文：ACK(06H) 接收正确NAK(015H) 接收不正确这两字节作为特征码出现在上行报文及下行报文中，无报文内容。

NAK是接收侧通知发送侧本次接收有误。

ACK有二种可能，其一通知发送侧本次接收正确，其二通知发送侧所要求的信息没有准备好或不存在。

(对于某一种保护装置，并非所有下行报文都有效)3.2下行报文C1查询命令140H 对保护的跳合事件报告，故障事件，自检报文C2申请定值41H 申请保护所有定值C3 申请故障报告42H 指对一定序号的故障报告进行申请C4 申请模拟量43H 包括电流，电压，相位差C5 申请开关量44HC6 申请自检报告45H 申请特定的自检报告C7 申请信号复归46HC8 修改时间47H 修改保护内部时钟C9 修改定值命令48H 修改保护定值C10确认定值修改49H 确认本次定值修改有效C11修改定值区号4AH 改变当前运行定值区号C12确认定值区号修改4BH 确认本次定值区号修改有效C13申请定值区号4CHC14申请小电流接地数据4FHC15申请遥测50HC16申请电度51HC17遥控申请52HC18遥控确认53HC19申请全遥信54HC20查询命令255H 对遥信变位及SOE查询C21申请计算电度56HC22遥控取消57HC23电容器投切申请58HC24电容器投切确认59HC25小电流接地跳闸申请5AHC26小电流接地跳闸确认5BHC27同期合闸申请5CHC28同期合闸确认5DHC29无压合闸申请5EHC30无压合闸确认5FHC31电容器投切取消60HC32小电流接地跳闸取消61HC33同期合闸取消62HC34无压合闸取消63HC35申请装置类别64HC36申请小电流接地选线结果65HC37查询命令3申请通讯控制66H（可在一个报文中同时传送不同装置多个变单元地址的变位遥信和SOE 位遥信）C40查询命令4申请保护70H（可在一个报文中同时传送保护装置的遥单元地址的变位遥信和SOE 测、变位遥信和SOE, 仅使用在RCS装置V2.0版以上）3.3上行报文R1 跳合事件上送40H 对C1查询上送R2 定值上送41HR3 指定事故报告上送42H 一次事故完整的报告R4 模拟量上送43HR5 开关量信息44HR6 自检报文45HR7 新故障报告46H (C1查询上送)R8 新自检报告47H (C1查询上送)R9 定值区号上送48H 当前运行定值区号R10变位遥信上送49H 对C20查询上送R15遥测上送50HR16脉冲电度上送51HR17遥控返校52HR18遥控确认返回53HR19全遥信上送54HR20 SOE上送55H 对C20查询上送R21 计算电度上送56HR23 电容器投切返校58HR24 电容器投切确认返回59HR25 小电流接地跳闸返校5AHR26 小电流接地跳闸返回5BHR27 同期合闸确认返校5CHR28 同期合闸返回5DHR29 无压合闸返校5EHR30 无压合闸确认返回5FHR31 小电流接地数据上送60HR32 装置类别上送61HR33 小电流接地选线结果上送 62HR34 不同装置多个遥测量上送 63HR35 不同装置多个变位上送64HR36 故障报警信号上送(广州专用) 65HR40 保护装置遥测量、变位遥信、SOE上送70H(R40 仅使用在RCS装置V2.0版以上)4.报文交换4.1基本方式：1)查询1RTU：C1 C1 ACK C1 ACK C1 ACKRELAY：ACK R1 R7 R81.无事件发生2.故障事件存在3.存在新的故障报告4.存在新的自检报告2)查询2RTU：C20 C20 ACK C1 ACKRELAY：ACK R10 R201. 无事件发生2.遥信变位3. SOE事件3)申请定值RTU：C2 C2RELAY：ACK R21.定值未准备好2.定值上送4)申请故障报告RTU：C3 C3RELAY：ACK R31.无报告存在2.有故障报告存在5)申请模拟量RTU：C4RELAY：R41. 模拟量上送6)申请开关量(压板及外部开入状态)RTU：C5 C5RELAY：1. 开关量上送2. 不存在R5报文7)申请信号复归RTU：C7RELAY：8)修改时间(广播报文)RTU：C8RELAY：9)修改定值命令RTU：C9 C10RELAY：R2 ACK1.定值修改并确认，保护修改正确RTU：C9 C10RELAY：R2 NAK2.定值修改并确认，保护不能正确修改RTU：C9 NAKRELAY：R23.定值修改但取消修改10)修改定值区号命令RTU：C11 C12RELAY：R9 ACK1.定值区号修改并确认，保护修改正确RTU：C11 C12RELAY：R9 NAK2.定值区号修改并确认，保护不能正确修改RTU：C11 NAKRELAY：R93.定值区号修改但取消修改11)申请遥测值(50H)RTU：C15（装置地址）C15（通讯单元地址）C15（通讯单元地址）RELAY：R15 ACK1. 遥测值上送2. 多个遥测值上送3.遥测值未准备好12)申请脉冲电度(51H)RTU：C16R161. 电度值上送13)申请遥控(52H)RTU：C17 C17RELAY：R17 NAK1. 申请遥控2. 申请遥控不成功14)遥控执行(53H)RTU：C18 C18R18 NAK1. 遥控执行2. 遥控执行不成功15)申请全遥信(54H)RTU：C19RELAY：1. 全遥信上送16)申请计算电度(56H)RTU：C21RELAY：R211. 计算电度上送17) 遥控取消(57H)RTU：C2218) 申请小电流接地数据(4FH)RTU：C14RELAY：R311. 小电流接地数据上送19)申请电容器投切(58H)RTU：C23 C23RELAY：NAK1. 电容器投切申请2. 申请电容器投切不成功20)电容器投切执行(59H)RTU：C24 C24RELAY：R24 NAK1. 电容器投切执行2. 执行电容器投切不成功21) 电容器投切取消RTU：C31RELAY：22)小电流接地跳闸申请RTU：C25 C25RELAY：1. 跳闸申请2. 跳闸申请不成功23)小电流接地跳闸确认RTU：C26 C26RELAY：R26 NAK1. 跳闸确认2. 跳闸确认不成功24)小电流接地跳闸取消RTU：C32RELAY：25)同期合闸申请RTU：C27 C27RELAY：R27 NAK1. 同期合闸申请2. 同期合闸申请不成功26) 同期合闸确认RTU：C28 C28RELAY：R28 NAK1. 同期合闸确认2. 同期合闸确认不成功27)同期合闸取消RTU：C33RELAY：28) 无压合闸申请RTU：C29 C29RELAY：R29 NAK1. 无压合闸申请2. 无压合闸申请不成功29)无压合闸确认RTU：C30 C30RELAY：R30 NAK1. 无压合闸确认2. 无压合闸确认不成功30)无压合闸取消RTU：C34RELAY：31)装置类别申请RTU：C35RELAY：R321. 装置类别上送32)申请小电流接地选线结果RTU：C36RELAY：R331. 小电流接地选线结果上送33)申请通讯控制单元地址的变位遥信和SOERTU：C37 ACKRELAY：R351. 可在一个报文中同时传送不同装置多个变位遥信RTU：C37 ACK C37RELAY：R20 ACK2. SOE事件3. 无事件发生34)申请保护单元地址的遥测、变位遥信和SOERTU：C40 ACKRELAY：R40注：1.申请故障报告报文中，R3可能存在多组报文，分组序号从1开始排列，假设C3，i为申请故障报告的第i分组报文，R3.i为回答故障报告的第i分组报文，C3.i中i作为参数存在报告内容中，R3.i的i为分组序号。
