abaqus系列之关键字编辑
abaqus系列之关键字编辑

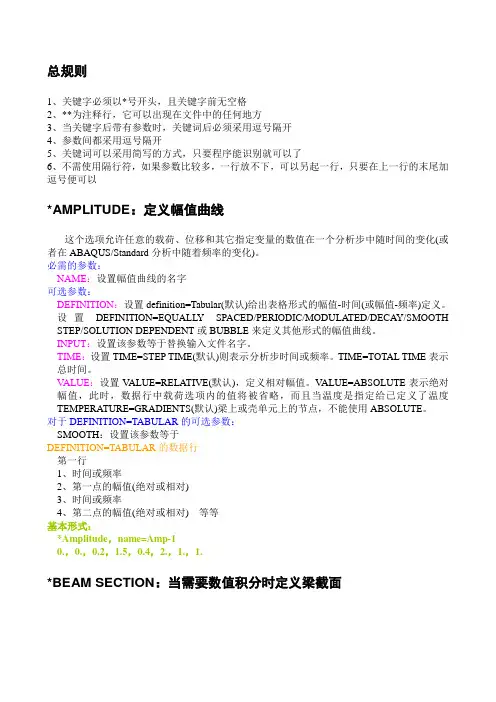

总规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在文件中的任何地方3、当关键字后带有参数时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以*AMPLITUDE：定义幅值曲线这个选项允许任意的载荷、位移和其它指定变量的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着频率的变化)。
必需的参数：NAME：设置幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。
设置DEFINITION=EQUALLY SPACED/PERIODIC/MODULATED/DECAY/SMOOTH STEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。
INPUT：设置该参数等于替换输入文件名字。
TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。
TIME=TOTAL TIME表示总时间。
V ALUE：设置V ALUE=RELATIVE(默认)，定义相对幅值。
V ALUE=ABSOLUTE表示绝对幅值，此时，数据行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERATURE=GRADIENTS(默认)梁上或壳单元上的节点，不能使用ABSOLUTE。
对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对)3、时间或频率4、第二点的幅值(绝对或相对) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：当需要数值积分时定义梁截面*BOND：定义绑定和绑定属性*BOUNDARY：定义边界条件用来在节点定义边界条件或在子模型分析中指定被驱动的节点。
abaqus命令编辑说明

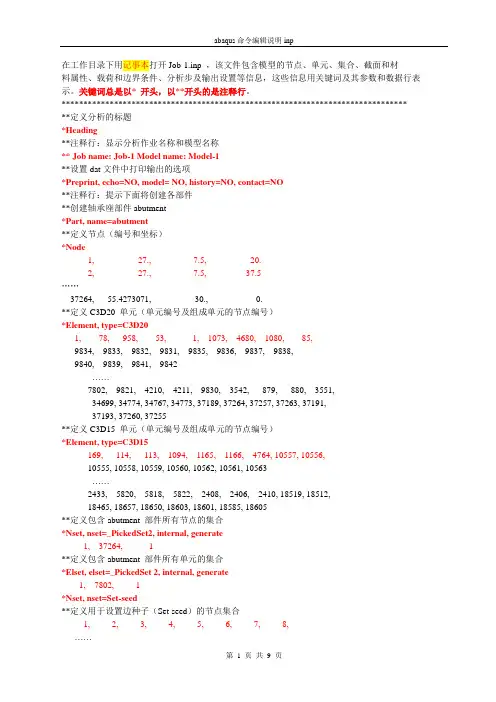

在工作目录下用记事本打开Job-1.inp ，该文件包含模型的节点、单元、集合、截面和材料属性、载荷和边界条件、分析步及输出设置等信息，这些信息用关键词及其参数和数据行表示。
关键词总是以* 开头，以**开头的是注释行。
*********************************************************************************定义分析的标题*Heading**注释行：显示分析作业名称和模型名称** Job name: Job-1 Model name: Model-1**设置dat文件中打印输出的选项*Preprint, echo=NO, model= NO, history=NO, contact=NO**注释行：提示下面将创建各部件**创建轴承座部件abutment*Part, name=abutment**定义节点（编号和坐标）*Node1, 27., -7.5, 20.2, 27., -7.5, 37.5……37264, 55.4273071, 30., 0.**定义C3D20 单元（单元编号及组成单元的节点编号）*Element, type=C3D201, 78, 958, 53, 1, 1073, 4680, 1080, 85,9834, 9833, 9832, 9831, 9835, 9836, 9837, 9838,9840, 9839, 9841, 9842……7802, 9821, 4210, 4211, 9830, 3542, 879, 880, 3551,34699, 34774, 34767, 34773, 37189, 37264, 37257, 37263, 37191,37193, 37260, 37255**定义C3D15 单元（单元编号及组成单元的节点编号）*Element, type=C3D15169, 114, 113, 1094, 1165, 1166, 4764, 10557, 10556,10555, 10558, 10559, 10560, 10562, 10561, 10563……2433, 5820, 5818, 5822, 2408, 2406, 2410, 18519, 18512,18465, 18657, 18650, 18603, 18601, 18585, 18605**定义包含abutment 部件所有节点的集合*Nset, nset=_PickedSet2, internal, generate1, 37264, 1**定义包含abutment 部件所有单元的集合*Elset, elset=_PickedSet 2, internal, generate1, 7802, 1*Nset, nset=Set-seed**定义用于设置边种子（Set-seed）的节点集合1, 2, 3, 4, 5, 6, 7, 8,11396, 11431, 11618, 11639, 11826, 11847, 18208, 18423, 18561**定义用于设置边种子（Set-seed）的单元集合*Elset, elset=Set-seed1, 8, 49, 56, 57, 64, 105, 112, 113, 120, ……2632, 2639, 2886, 2887, 2888, 2905, 2906, 2907, 3020, 3027, 3034 ** Region: (abutment:Picked)*Elset, elset=_PickedSet 2, internal, generate1, 7802, 1** 定义截面属性（单元集合为_PickedSet2，材料名称为steel ）*Solid Section, elset=_Pic kedSet2, material=steel1.,**结束对abutment 部件的定义*End Part** 创建轴瓦部件axletree*Part, name=axletree**定义节点（编号和坐标）*Node1, -7.84628201, 30., 53.4392776……384, 17., 30., 55.**定义S3单元（单元编号及组成单元的节点编号）*Element, type=S31, 31, 33, 32……384, 365, 323, 324**结束对axletree部件的定义*End Part**创建轴部件shaft*Part, name=shaft**定义节点（编号和坐标）*Node1, 7.84628201, -1.56072259, 100.……128, 8., 0., 0.**定义S3单元（单元编号及组成单元的节点编号）*Element, type=S31, 1, 63, 32……124, 127, 113, 128**结束对shaft 部件的定义*End Part**注释行：提示下面将创建装配件*Assembly, name=Assembly*Instance, name=shaft-1, part=shaft0., -50., 55.0., -50., 55., -1., -50., 55., 90.**结束对轴部件实体的定义*End Instance**定义轴承座部件的实体*Instance, name=abutment-1, part=abutment**结束对轴承座部件实体的定义*End Instance**定义轴瓦部件的实体*Instance, name=axletree-1, part=axletree第9 章线性静力学分析实例211**结束对轴瓦部件实体的定义*End Instance**定义用于施加边界条件（Set-BC ）的节点集合*Nset, nset=Set-BC, instance=abutment-138, 40, 41, 43, 45, 46, 47, 48……37253, 37254, 37257, 37258, 37259, 37262, 37263, 37264**定义用于施加边界条件（Set-BC ）的单元集合*Elset, elset=Set-BC, instance=abutment-12460, 2461, 2462, 2463, 2482, 2483, 2484, 2485, 2501, 2502……7794, 7795, 7796, 7797, 7798, 7799, 7800, 7801, 7802**定义单元集合*Elset, elset=_Surf-gravity_S6, internal, instance=abutment-1718, 721, 724, 1146, 1147, 1148, 1149, 1150, 1151, 1152……2226, 2227, 2228**定义单元集合*Elset, elset=_Surf-gravity_S4, internal, instance=abutment-1729, 732, 735, 738, 812, 813, 814, 815, 816, 817**定义单元集合*Elset, elset=_Surf-gravity_S5, internal, instance=abutment-1739, 740, 741, 742, 743, 744, 777**定义用于施加轴承孔径向压力的表面（Surf-gravity ），包含之前定义的三个单元集合*Surface, type=ELEMENT, name=Surf-gravity_Surf-gravity_S6, S6_Surf-gravity_S4, S4_Surf-gravity_S5, S5**定义单元集合*Elset, elset=_Surf-push_S1, internal, instance=abutment-1, generate1146, 1191, 1**定义用于施加轴承孔圆周上推力的表面（Surf-push ）_Surf-push_S1, S1** Constraint: Constraint-axletree**定义轴瓦实体的显示体约束*Display Body, instance=axletree-1abutment-1.28,abutment -1.25,abutment-1.19** Constraint: Constraint-shaft**定义轴实体的显示体约束*Display Body, instance=shaft-1abutment-1.28,abutment -1.25,abutment-1.19**结束对装配件的定义*End Assembly**注释行：提示下面将定义材料参数** MATERIALS*Material, name=steel**定义材料参数*Elastic200000., 0.3**注释行：提示下面将定义边界条件** BOUNDARY CONDITIONS**注释行：显示边界条件名称和类型** Name: BC-fixed Type: Symmetry/Antisymmetry/Encastre**定义边界条件*BoundarySet-BC, ENCASTRE**注释行：提示下面将定义分析步** STEP: Step-1**定义分析步的名称*Step, name=Step-1**定义静态通用分析步及其参数*Static1., 1., 1e-05, 1.**注释行：提示下面将定义载荷** LOADS**注释行：显示载荷名称和类型** Name: pres-gravity Type: Pressure** 定义轴承孔径向压力（施加在Surf-gravity 面上，50MPa ）*DsloadSurf-gravity, P, 50.** Name: pres-push Type: Pressure**定义轴承孔圆周上的压力（施加在Surf-push 面上，10MPa ）*DsloadSurf-push, P, 10.**注释行：提示下面将定义输出要求** OUTPUT REQUESTS*Restart, write, frequency=0**注释行：提示下面将定义场变量输出要求** FIELD OUTPUT: F-Output-1**设置写入输出数据库的场变量*Output, field**定义写入输出数据库的节点变量*Node OutputCF, RF, U**定义写入输出数据库的单元变量*Element Output, directions=YESEE, LE, S** HISTORY OUTPUT: H-Output-1 ** 注释行：提示下面将定义历史变量输出要求**设置写入输出数据库的历史变量*Output, history, variable=PRESELECT**结束对分析步的定义*End Step9.3 专题：inp 文件格式的简要理解inp 文件是一种文本格式（可以通过Windows过EditPlus 或者UltraEdit 等文本编辑软件来编辑）inp 文件，在ABAQUS的任何一个功能模块下，执行Model→Edit Keywords命令，选择要编辑的分析模型就可以进行修改了，inp 文件的具体内容包含具体分析案例的整个前处理过程，即分析模型的完整描述，其可以直接递交ABAQUS求解器进行求解。
ABAQUS关键字(keywords)
ABAQUS帮助里关键字（keywords）翻译(2013-03-06 10:42:48)转载▼分类：abaqus转自人人网总规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在中的任何地方3、当关键字后带有时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以-----------------------------------------------------------------------------------------------------------------------------------------*AMPLITUDE：幅值这个选项允许任意的载荷、和其它指定的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着的变化)。
必需的参数：NAME：幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。
设置DEFINITION=EQUALLY SPACED/PERIODIC/MODULATED/DECAY/SMOOTH STEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。
INPUT：设置该参数等于替换输入文件名字。
TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。
TIME=TOTAL TIME表示总时间。
VALUE：设置VALUE=RELATIVE(默认)，定义相对幅值。
VALUE=ABSOLUTE表示绝对幅值，此时，行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERATURE=GRADIENTS(默认)梁上或壳上的，不能使用ABSOLUTE。
ABAQUS 关键字 BEAM GENERAL SECTION汉
*BEAM 一般部分在不需要对截面进行数值积分时指定光束截面。
当不需要在截面上进行数值积分时，此选项用于定义线性或非线性光束截面响应。
在这种情况下，将梁截面几何形状和材料描述组合在一起;没有*材料引用与此选项关联。
产品：ABAQUS/标准阿巴库斯/显式类型：模型数据级别：零件零件实例引用：•"使用一般光束部分定义截面行为，"ABAQUS 分析用户手册第 23.3.7 节•"光束建模：概述，"ABAQUS 分析用户手册第 23.3.1 节所需参数：Elset设置此参数等于为节定义的元素集的名称。
ABAQUS/显式中所需的参数，ABAQUS/标准中的可选参数：密度设置此参数等于光束材料的质量密度（单位体积质量）。
在ABAQUS/标准分析中，只有当需要元素的质量（如动态分析或重力加载）时，才需要此参数。
当节 = 网格化时，不能使用此参数。
Optional parameters:DEPENDENCIES当"部分 = 非线性常规"或"节"= "网格化"时，不能使用此参数。
设置此参数等于除温度外，材料模组定义中包含的字段变量依赖项数。
如果省略此参数，则假定moduli 是恒定的或仅取决于温度。
鱼设置此参数等于有效泊松的比例，以便由于梁轴的应变，在截面中提供均匀应变（因此当梁拉伸时横截面区域会发生变化）。
有效泊松比率的值必须在 +1.0 和 0.5 之间。
默认值为POISSON|0。
值 0.5 将强制元素的不可压缩行为。
对于具有节和PIPE 的PIPE 元素，此参数也将与在第三条数据线上给出的Young 模量一起使用，以计算由于箍应变而引起的轴向应变。
此参数仅用于大排量分析。
它不用于元素类型B23、B33 或等效的"混合"元素（仅在ABAQUS/标准中可用）。
ROTARY INERTIAThis parameter is relevant only for three-dimensional Timoshenko beam elements.Set ROTARY INERTIA=EXACT (default) to use the exact rotary inertia corresponding to the beam cross-section geometry in dynamic and eigenfrequency extraction procedures.设置旋转惯性=ISOTROPIC对横截面使用近似旋转惯性。
abaqus关键字翻译

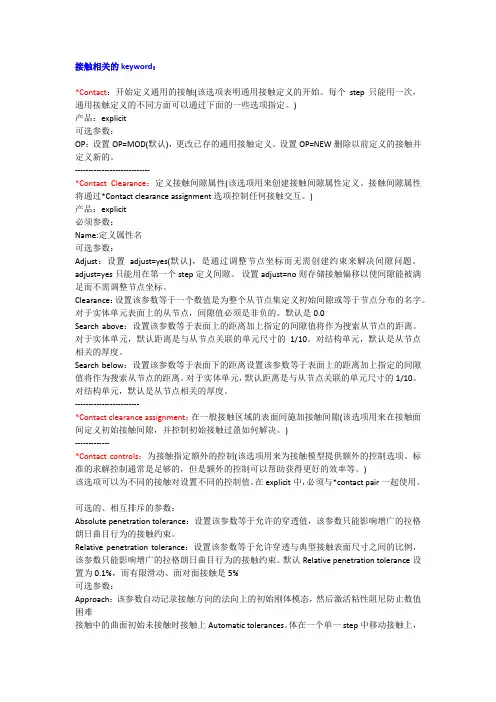

接触相关的keyword：*Contact：开始定义通用的接触(该选项表明通用接触定义的开始。
每个step只能用一次，通用接触定义的不同方面可以通过下面的一些选项指定。
)产品：explicit可选参数：OP：设置OP=MOD(默认)，更改已存的通用接触定义。
设置OP=NEW删除以前定义的接触并定义新的。
----------------------------*Contact Clearance：定义接触间隙属性(该选项用来创建接触间隙属性定义。
接触间隙属性将通过*Contact clearance assignment选项控制任何接触交互。
)产品：explicit必须参数：Name:定义属性名可选参数：Adjust：设置adjust=yes(默认)，是通过调整节点坐标而无需创建约束来解决间隙问题。
adjust=yes只能用在第一个step定义间隙。
设置adjust=no则存储接触偏移以使间隙能被满足而不需调整节点坐标。
Clearance：设置该参数等于一个数值是为整个从节点集定义初始间隙或等于节点分布的名字。
对于实体单元表面上的从节点，间隙值必须是非负的。
默认是0.0Search above：设置该参数等于表面上的距离加上指定的间隙值将作为搜索从节点的距离。
对于实体单元，默认距离是与从节点关联的单元尺寸的1/10。
对结构单元，默认是从节点相关的厚度。
Search below：设置该参数等于表面下的距离设置该参数等于表面上的距离加上指定的间隙值将作为搜索从节点的距离。
对于实体单元，默认距离是与从节点关联的单元尺寸的1/10。
对结构单元，默认是从节点相关的厚度。
------------------------*Contact clearance assignment：在一般接触区域的表面间施加接触间隙(该选项用来在接触面间定义初始接触间隙，并控制初始接触过盈如何解决。
)-------------*Contact controls：为接触指定额外的控制(该选项用来为接触模型提供额外的控制选项。
关于ABAQUS的elementtype无法显示完全的解决方法及keywords的编辑问题
关于ABAQUS的elementtype无法显示完全的解决方法及keywords的编辑问题abaqus6.9-1与win7和vista能够实现系统上的完美的兼容，但是在GUI上，abaqus就有所欠缺，特别是在element type中，不能显示完全，无法点击下方的确认键。
当然如果你拥有更大的显示器，当然能够解决，可是笔记本呢1280X800或者1377X768的分辨率就无法解决了，除非你外界较大分辨率的显示器。
本人分析了网上的解决方法，不外乎1.更改屏幕方向，使用显卡或者系统内置的屏幕方向转化，将横变为纵向，技能解决但是这种方法有所欠缺，就是麻烦2.使用table键，但是这种方法本人试过，使用table键时只能选择最后一种单元类型，比如想选择四边形（Q）会选成三角形单元（H），所以则不是什么好方法现在本人提供第三种解决方法，就是修改主题的方法来实现，说白了就是去掉win7的美丽外表，使用简介经典的XP外观具体方法为：由控制面板=或者桌面右键进入个人性化（主题模式），下拉至最下方，在基本和高对比度主题中选择 windows经典，此时主题变成了与windows server 2008R2默认主题一样，雅黑字体也没了。
此种方法牺牲了了win7的绚丽外观，当然使用abaqus过后，你可以同样改回你喜欢的主题。
此时启动abaqus 6.9-1看看element type，该显示的都显示出来了！最后enjoy yourself关于edit keyword s的问题在cae中编辑edit keywords要用Eeter键1、建好模型，设置好材料参数，只施加重力荷载，计算一遍，点view results进入visualization模块，点report菜单，将mises应力的s11,s22,s33,s12,s13,s23输出至文件，计算方式可以选择average，将文件命名为xxx.inp。
2、将文件中的非数据行删掉，再在每个数据之间加一个逗号（用excel很容易的），每行的最后一个数据不用加，保存。
abaqus关键字翻译
接触相关的keyword：*Contact：开始定义通用的接触(该选项表明通用接触定义的开始。
每个step只能用一次，通用接触定义的不同方面可以通过下面的一些选项指定。
)产品：explicit可选参数：OP：设置OP=MOD(默认)，更改已存的通用接触定义。
设置OP=NEW删除以前定义的接触并定义新的。
----------------------------*Contact Clearance：定义接触间隙属性(该选项用来创建接触间隙属性定义。
接触间隙属性将通过*Contact clearance assignment选项控制任何接触交互。
)产品：explicit必须参数：Name:定义属性名可选参数：Adjust：设置adjust=yes(默认)，是通过调整节点坐标而无需创建约束来解决间隙问题。
adjust=yes只能用在第一个step定义间隙。
设置adjust=no则存储接触偏移以使间隙能被满足而不需调整节点坐标。
Clearance：设置该参数等于一个数值是为整个从节点集定义初始间隙或等于节点分布的名字。
对于实体单元表面上的从节点，间隙值必须是非负的。
默认是0.0Search above：设置该参数等于表面上的距离加上指定的间隙值将作为搜索从节点的距离。
对于实体单元，默认距离是与从节点关联的单元尺寸的1/10。
对结构单元，默认是从节点相关的厚度。
Search below：设置该参数等于表面下的距离设置该参数等于表面上的距离加上指定的间隙值将作为搜索从节点的距离。
对于实体单元，默认距离是与从节点关联的单元尺寸的1/10。
对结构单元，默认是从节点相关的厚度。
------------------------*Contact clearance assignment：在一般接触区域的表面间施加接触间隙(该选项用来在接触面间定义初始接触间隙，并控制初始接触过盈如何解决。
)-------------*Contact controls：为接触指定额外的控制(该选项用来为接触模型提供额外的控制选项。
ABAQUS帮助里关键字(keywords)翻译
ABAQUS帮助里关键字（keywords）翻译总规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在中的任何地方3、当关键字后带有时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以-----------------------------------------------------------------------------------------------------------------------------------------*AMPLITUDE：幅值这个选项允许任意的载荷、和其它指定的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着的变化)。
必需的参数：NAME：幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。
设置DEFINITION=EQUALLY SPACED/PERIODIC/MODULATED/DECAY/SMOOTH STEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。
INPUT：设置该参数等于替换输入文件名字。
TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。
TIME=TOTAL TIME表示总时间。
VALUE：设置VALUE=RELATIVE(默认)，定义相对幅值。
VALUE=ABSOLUTE表示绝对幅值，此时，行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERATURE=GRADIENTS(默认)梁上或壳上的，不能使用ABSOLUTE。
对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对)3、时间或频率4、第二点的幅值(绝对或相对) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：当需要数值积分时定义梁截面*BOND：定义绑定和绑定属性*BOUNDARY：定义边界条件用来在节点定义边界条件或在子模型分析中指定被驱动的节点。
abaqus关键字的中文说明
Abaqus选项内容讲解之欧阳术创编
总规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在文件中的任何地方3、当关键字后带有参数时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以*AMPLITUDE：定义幅值曲线 amplitude这个选项允许任意的载荷、位移和其它指定变量的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着频率的变化)。
必需的参数：NAME：设置幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。
设置DEFINITION=EQUALLY SPACED/PERIODIC/MODULATED/DECAY/SMOOTHSTEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。
INPUT：设置该参数等于替换输入文件名字。
TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。
TIME=TOTAL TIME表示总时间。
VALUE：设置VALUE=RELATIVE(默认)，定义相对幅值。
VALUE=ABSOLUTE表示绝对幅值，此时，数据行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERATURE=GRADIENTS(默认)梁上或壳单元上的节点，不能使用ABSOLUTE。
对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对)3、时间或频率4、第二点的幅值(绝对或相对) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：当需要数值积分时定义梁截面beamsection*BOND：定义绑定和绑定属性*BOUNDARY：定义边界条件用来在节点定义边界条件或在子模型分析中指定被驱动的节点。
abaqus关键字的中文说明
(一)总规则1、关键词必须以*符号开头，且关键词前无空格；2、**为解释行，它可以出现在文件中的任何地方；2、当关键词后带有参数时，关键词后必须采用逗号相隔；3、参数间采用都好相隔；4、关键词可以采用简写的方式，只要程序能够识别就可以了；5、没有隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以；(二)建模部分关键词在我的学习过程中，是将ansys的模型倒入abaqus的，最简单的方法就是在ansys中提取单元与节点信息，将提取出来的信息在abaqus中形成有限元模型。
因此首先从节点的关键词来开始吧。
1、*heading描述行这是.inp文件的开头语，相当于你告诉abaqus，我要进行工程建模与分析了。
另起一行可以对模型进行描述，这个描述可有可无，只是为了以后阅读的方便。
abaqus中对每个模块没有清晰的界定，根据关键词的不同来判别进入哪个模块。
而在ansys中对模块要求比较严格，如/prep7为前处理模块，/solu为求解模块,/post26为后处理模块。
2、*node,<input>,<nset=结点集名称>,<system>数据行(a) 通知软件，我要开始建立结点了。
<>的意思是<>中的内容可有可无，这两个也称为node 命令的参数。
(b) <input>: 指出包含结点所在的文件名称，包括文件的扩展名。
当这项参数省略时，程序认为*node下的数据为所需要建立的结点。
(c) <nset=结点集名称>: 熟悉ansys的人应该了解，为了选择的方便对某些合适的点可以采用cm命令建立component(cm,结点集名称,node)，在abaqus中<nset=结点集名称>与此相对应。
ABAQUS 关键字详解
ABAQUS 关键字详解2010-06-03 19:47:14 作者：huright*Boundary：指定边界条件(用来在节点定义边界条件或在子模型分析中指定被驱动的节点。
可选参数：amplitude：该参数仅在一些预设的变量有非零大小时使用。
设置该参数等于amplitude曲线名。
如果在standard中忽略该参数，则是线性ramp或是阶越型step。
位移只能是ramp型，而移动速度和转动速度只能是step型。
如果在explicit里忽略该参数，则参考的数量会在step开始时立刻应用，并保持常数。
在standard动态或模态分析中，应用与位移或速度的振幅曲线会被自动光滑处理。
而在explicit动态分析中，用户必须请求平滑处理才可以。
load case：该参数只用于standard分析，它只在直接法稳态动力学和屈曲分析中使用，在这两个过程中，该参数可以设置等于1(默认)或2。
如果用于直接法稳态动力学中，load case=1定义边界条件的实部，而load case=2定义了虚部。
如果用于屈曲分析，load case=1为应用载荷定义边界条件，而load case=2用来为屈曲模态定义反对称边界条件op：设置op=mod(默认)更改已存边界条件或为以前未被约束的自由度添加边界条件 op=new则如果所有当前起作用的边界条件都被移除，为了移除边界条件，使用op=new并重新指定素有要被处理的边界条件。
如果在standard的应力/位移分析中边界条件被移除，他们会被与在前一个step中计算产生的反力相等的集中力代替，如果该step是通用非线性分析步，则集中力会根据*step中的amplitude 参数来移除。
因此，默认幅值被使用，而集中力将在该静态分析step结束后被线性减少到零，然后立刻到动态分析。
type：用于应力/位移分析指定数值是位移历程形式、速度历程形式还是加速度历程形式。
在standard中，type=velocity是指定有限转动。
ABAQUS帮助里关键字（keywords）翻译
ABAQUS帮助里关键字（keywords）翻译ABAQUS帮助里关键字（keywords）翻译总规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在中的任何地方3、当关键字后带有时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以----------------------------------------------------------------------------------------------------------------------------------------- *AMPLITUDE：幅值这个选项允许任意的载荷、和其它指定的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着的变化)。
必需的参数：NAME：幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。
设置DEFINITION=EQUALLY SPACED/PERIODIC/MODULATED/DECAY/SMOOTHSTEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。
INPUT：设置该参数等于替换输入文件名字。
TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。
TIME=TOTAL TIME表示总时间。
VALUE：设置VALUE=RELATIVE(默认)，定义相对幅值。
VALUE=ABSOLUTE表示绝对幅值，此时，行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERATURE=GRADIENTS(默认)梁上或壳上的，不能使用ABSOLUTE。
对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对)3、时间或频率4、第二点的幅值(绝对或相对) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：当需要数值积分时定义梁截面*BOND：定义绑定和绑定属性*BOUNDARY：定义边界条件用来在节点定义边界条件或在子模型分析中指定被驱动的节点。
ABAQUS keywords
總規則1、關鍵字必須以*號開頭，且關鍵字前無空格2、**為注釋行，它可以出現在檔中的任何地方3、當關鍵字後帶有參數時，關鍵字後必須採用逗號隔開4、參數間都採用逗號隔開5、關鍵字可以採用簡寫的方式，只要程式能識別就可以了6、不需使用隔行符，如果參數比較多，一行放不下，可以另起一行，只要在上一行的末尾加逗號便可以*AMPLITUDE：定義幅值曲線這個選項允許任意的載荷、位移和其它指定變數的數值在一個分析步中隨時間的變化(或者在ABAQUS/Standard分析中隨著頻率的變化)。
必需的參數：NAME：設置幅值曲線的名字可選參數：DEFINITION：設置definition=Tabular(預設)給出表格形式的幅值-時間(或幅值-頻率)定義。
設置DEFINITION=EQUALLY SPACED/PERIODIC/MODULATED/DECAY/SMOOTH STEP/SOLUTION DEPENDENT或BUBBLE來定義其他形式的幅值曲線。
INPUT：設置該參數等於替換輸入檔案名字。
TIME：設置TIME=STEP TIME(默認)則表示分析步時間或頻率。
TIME=TOTAL TIME表示總時間。
VALUE：設置VALUE=RELATIVE(默認)，定義相對幅值。
VALUE=ABSOLUTE表示絕對幅值，此時，資料行中載荷選項內的值將被省略，而且當溫度是指定給已定義了溫度TEMPERATURE=GRADIENTS(預設)梁上或殼單元上的節點，不能使用ABSOLUTE。
對於DEFINITION=TABULAR的可選參數：SMOOTH：設置該參數等於DEFINITION=TABULAR的數據行第一行1、時間或頻率2、第一點的幅值(絕對或相對)3、時間或頻率4、第二點的幅值(絕對或相對) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：當需要數值積分時定義梁截面*BOND：定義綁定和綁定屬性*BOUNDARY：定義邊界條件用來在節點定義邊界條件或在子模型分析中指定被驅動的節點。
abaqus关键字的中文说明
abaqus关键字的中文说明如对你有帮助，请购买下载打赏，谢谢！(一)总规则1、关键词必须以*符号开头，且关键词前无空格；2、**为解释行，它可以出现在文件中的任何地方；2、当关键词后带有参数时，关键词后必须采用逗号相隔；3、参数间采用都好相隔；4、关键词可以采用简写的方式，只要程序能够识别就可以了；5、没有隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以；(二)建模部分关键词在我的学习过程中，是将ansys的模型倒入abaqus的，最简单的方法就是在ansys中提取单元与节点信息，将提取出来的信息在abaqus中形成有限元模型。
因此首先从节点的关键词来开始吧。
1、*heading描述行这是.inp文件的开头语，相当于你告诉abaqus，我要进行工程建模与分析了。
另起一行可以对模型进行描述，这个描述可有可无，只是为了以后阅读的方便。
abaqus中对每个模块没有清晰的界定，根据关键词的不同来判别进入哪个模块。
而在ansys中对模块要求比较严格，如/prep7为前处理模块，/solu为求解模块,/post26为后处理模块。
2、*node,<input>,<nset=结点集名称>,<system>数据行(a) 通知软件，我要开始建立结点了。
<>的意思是<>中的内容可有可无，这两个也称为node 命令的参数。
(b) <input>: 指出包含结点所在的文件名称，包括文件的扩展名。
当这项参数省略时，程序认为*node下的数据为所需要建立的结点。
(c) <nset=结点集名称>: 熟悉ansys的人应该了解，为了选择的方便对某些合适的点可以采用cm命令建立component(cm,结点集名称,node)，在abaqus中<nset=结点集名称>与此相对应。
(d) <system>: 坐标系标识参数，system=r（缺省）定义坐标系为笛卡尔坐标系，system=c定义坐标系为柱面坐标系，system=s定义坐标系为球面坐标系。
Abaqus选项内容讲解之欧阳地创编
总规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在文件中的任何地方3、当关键字后带有参数时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以*AMPLITUDE：定义幅值曲线 amplitude这个选项允许任意的载荷、位移和其它指定变量的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着频率的变化)。
必需的参数：NAME：设置幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。
设置DEFINITION=EQUALLYSPACED/PERIODIC/MODULATED/DECAY/SMOOTHSTEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。
INPUT：设置该参数等于替换输入文件名字。
TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。
TIME=TOTAL TIME表示总时间。
VALUE：设置VALUE=RELATIVE(默认)，定义相对幅值。
VALUE=ABSOLUTE表示绝对幅值，此时，数据行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERATURE=GRADIENTS(默认)梁上或壳单元上的节点，不能使用ABSOLUTE。
对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对)3、时间或频率4、第二点的幅值(绝对或相对) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：当需要数值积分时定义梁截面beamsection*BOND：定义绑定和绑定属性*BOUNDARY：定义边界条件用来在节点定义边界条件或在子模型分析中指定被驱动的节点。
Abaqus选项内容讲解
总规则1、关键字必须以*号开头，且关键字前无空格2、*＊为注释行，它可以出现在文件中的任何地方3、当关键字后带有参数时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以*AMPLITUDE：定义幅值曲线amplitude这个选项允许任意的载荷、位移和其它指定变量的数值在一个分析步中随时间的变化（或者在ABAQUS/Standard分析中随着频率的变化）。
必需的参数：NAME：设置幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认）给出表格形式的幅值-时间(或幅值—频率)定义。
设置DEFINITION=EQUALL Y SPACED/PERIODIC/MODULATED/DECAY/SMOOTH STEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。
INPUT：设置该参数等于替换输入文件名字。
TIME:设置TIME=STEP TIME(默认）则表示分析步时间或频率。
TIME=TOTAL TIME表示总时间。
V ALUE:设置VALUE=RELATIVE(默认），定义相对幅值。
V ALUE=ABSOLUTE表示绝对幅值,此时，数据行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERATURE=GRADIENTS(默认)梁上或壳单元上的节点,不能使用ABSOLUTE。
对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对）3、时间或频率4、第二点的幅值（绝对或相对）等等基本形式：*Amplitude，name=Amp—10.,0。
，0.2，1.5，0。
4,2。
Abaqus选项内容讲解之欧阳与创编
总规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在文件中的任何地方3、当关键字后带有参数时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以*AMPLITUDE：定义幅值曲线 amplitude这个选项允许任意的载荷、位移和其它指定变量的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着频率的变化)。
必需的参数：NAME：设置幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。
设置DEFINITION=EQUALLYSPACED/PERIODIC/MODULATED/DECAY/SMO OTH STEP/SOLUTION DEPENDENT或BUBBLE 来定义其他形式的幅值曲线。
INPUT：设置该参数等于替换输入文件名字。
TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。
TIME=TOTAL TIME表示总时间。
VALUE：设置VALUE=RELATIVE(默认)，定义相对幅值。
VALUE=ABSOLUTE表示绝对幅值，此时，数据行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERATURE=GRADIENTS(默认)梁上或壳单元上的节点，不能使用ABSOLUTE。
对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对)3、时间或频率4、第二点的幅值(绝对或相对) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：当需要数值积分时定义梁截面beamsection*BOND：定义绑定和绑定属性*BOUNDARY：定义边界条件用来在节点定义边界条件或在子模型分析中指定被驱动的节点。
