solidworks曲面实例教程

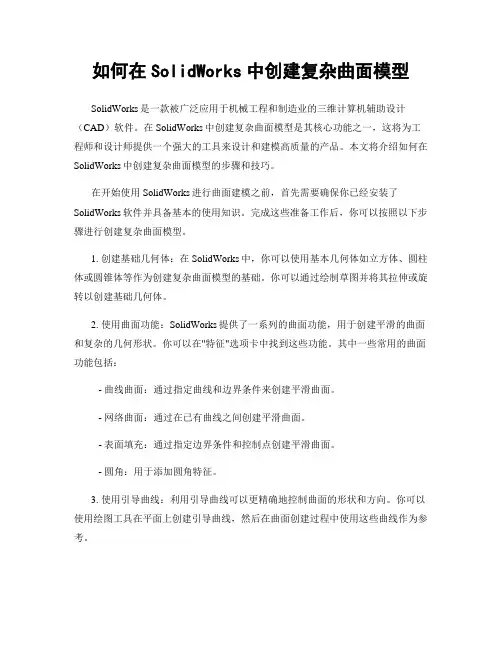

如何在SolidWorks中创建复杂曲面模型
如何在SolidWorks中创建复杂曲面模型SolidWorks是一款被广泛应用于机械工程和制造业的三维计算机辅助设计（CAD）软件。
在SolidWorks中创建复杂曲面模型是其核心功能之一，这将为工程师和设计师提供一个强大的工具来设计和建模高质量的产品。
本文将介绍如何在SolidWorks中创建复杂曲面模型的步骤和技巧。
在开始使用SolidWorks进行曲面建模之前，首先需要确保你已经安装了SolidWorks软件并具备基本的使用知识。
完成这些准备工作后，你可以按照以下步骤进行创建复杂曲面模型。
1. 创建基础几何体：在SolidWorks中，你可以使用基本几何体如立方体、圆柱体或圆锥体等作为创建复杂曲面模型的基础。
你可以通过绘制草图并将其拉伸或旋转以创建基础几何体。
2. 使用曲面功能：SolidWorks提供了一系列的曲面功能，用于创建平滑的曲面和复杂的几何形状。
你可以在"特征"选项卡中找到这些功能。
其中一些常用的曲面功能包括：- 曲线曲面：通过指定曲线和边界条件来创建平滑曲面。
- 网络曲面：通过在已有曲线之间创建平滑曲面。
- 表面填充：通过指定边界条件和控制点创建平滑曲面。
- 圆角：用于添加圆角特征。
3. 使用引导曲线：利用引导曲线可以更精确地控制曲面的形状和方向。
你可以使用绘图工具在平面上创建引导曲线，然后在曲面创建过程中使用这些曲线作为参考。
4. 使用草图工具：SolidWorks提供了丰富的草图工具来帮助你精确地定义曲面的形状。
其中包括拉伸、旋转、镜像、修剪等操作。
使用这些工具可以改变曲面的形状、尺寸和方向。
5. 使用平滑功能：在创建曲面模型时，你可能需要加入一些平滑特征以提高模型的外观。
SolidWorks提供了平滑功能，你可以在特征选项卡中找到它们。
使用平滑功能可以使曲面模型具有更加真实和流畅的外观。
6. 使用体积特征：创建复杂曲面模型时，你可能需要根据设计要求添加一些孔洞或缺口。

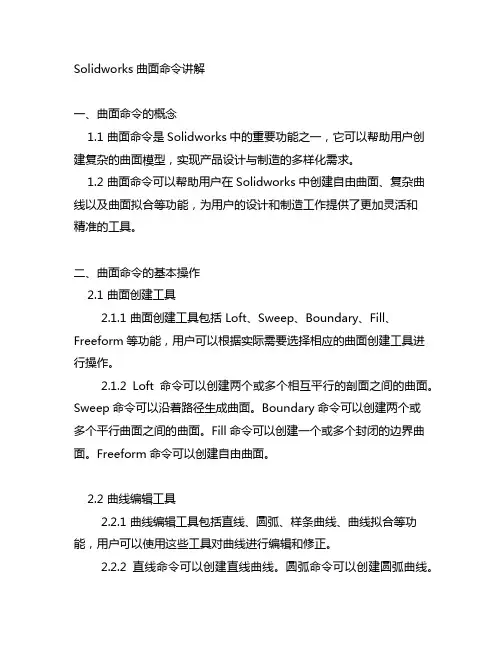

solidworks曲面命令讲解
Solidworks曲面命令讲解一、曲面命令的概念1.1 曲面命令是Solidworks中的重要功能之一，它可以帮助用户创建复杂的曲面模型，实现产品设计与制造的多样化需求。
1.2 曲面命令可以帮助用户在Solidworks中创建自由曲面、复杂曲线以及曲面拟合等功能，为用户的设计和制造工作提供了更加灵活和精准的工具。
二、曲面命令的基本操作2.1 曲面创建工具2.1.1 曲面创建工具包括 Loft、Sweep、Boundary、Fill、Freeform等功能，用户可以根据实际需要选择相应的曲面创建工具进行操作。
2.1.2 Loft命令可以创建两个或多个相互平行的剖面之间的曲面。
Sweep命令可以沿着路径生成曲面。
Boundary命令可以创建两个或多个平行曲面之间的曲面。
Fill命令可以创建一个或多个封闭的边界曲面。
Freeform命令可以创建自由曲面。
2.2 曲线编辑工具2.2.1 曲线编辑工具包括直线、圆弧、样条曲线、曲线拟合等功能，用户可以使用这些工具对曲线进行编辑和修正。
2.2.2 直线命令可以创建直线曲线。
圆弧命令可以创建圆弧曲线。
样条曲线命令可以创建平滑的曲线。
曲线拟合可以将已有的曲线进行拟合，生成平滑的曲面。
三、曲面命令的应用实例3.1 汽车设计3.1.1 在汽车设计中，曲面命令可以用来创建汽车车身的曲面，包括车顶、车身侧面、车灯等部分，实现汽车外观设计的个性化和创新性。
3.1.2 通过曲面命令，用户可以轻松创建汽车车身的曲线和曲面，满足汽车设计师对汽车外观造型的各种要求，提高汽车设计的灵活性和精细度。
3.2 工业制造3.2.1 在工业制造中，曲面命令可以用来创建各种复杂零部件的曲面，如机械外壳、模具表面等，实现工业制造过程中对精度和复杂性的要求。
3.2.2 用户可以通过曲面命令对零部件的曲面进行精确建模，满足工程师对零部件外观和内部结构的各种设计要求，提高零部件的设计精度和加工效率。
solidworks2020旋转曲面实例讲解
solidworks2020旋转曲面实例讲解SolidWorks 2020是一款三维CAD建模软件，它能够帮助工程师和设计师创建和修改复杂的设计。
在SolidWorks中，旋转曲面是一种常用的建模技术，可以通过旋转一个截面曲线来创建一个立体物体，下面我将为您讲解一些SolidWorks 2020旋转曲面的实例。
首先，我们先打开SolidWorks 2020软件，并创建一个新的零件文件。
然后，我们选择“曲线”工具栏上的“曲线”命令，然后选择“正交线”命令。
在图形窗口中，我们先画一个矩形作为截面曲线的起始线段。
选择矩形命令，点击图形窗口中心点，然后拖动鼠标创建一个矩形。
在矩形命令选项中，我们可以设置矩形的长宽尺寸，也可以选择不同的起点位置。
创建好矩形后，我们可以选择“曲面”工具栏上的“旋转”命令来生成旋转曲面。
选择旋转命令后，点击图形窗口中的矩形线段作为截面曲线，然后点击鼠标右键结束选择。
接下来，弹出一个对话框，我们可以设置旋转轴、旋转角度、旋转端点等参数。
我们可以选择一个轴作为旋转轴，然后设置旋转角度来确定旋转的起始位置和旋转的方向。
完成了旋转曲面的设置后，点击确定按钮。
此时，我们就可以看到在图形窗口中生成了一个旋转曲面。
接下来，我们可以进一步修改旋转曲面。
我们可以选择“实体编辑”工具栏上的“编辑”命令来修改旋转曲面的形状。
选择此命令，点击旋转曲面，然后选择需要修改的特定参数。
通过修改曲面的高度、半径、角度等参数，我们可以改变旋转曲面的形状。
我们还可以选择其他编辑工具，比如“变分形状”和“裁剪”，来进一步修改旋转曲面。
在SolidWorks 2020中，我们还可以为旋转曲面添加其他特征。
比如，我们可以选择“实体”工具栏上的“修剪”命令来修剪旋转曲面，或者选择“实体”工具栏上的“镜像”命令来创建一个旋转曲面的镜像。
在建模过程中，我们还可以使用SolidWorks 2020的草图工具来创建其他复杂的截面曲线，然后通过旋转命令来生成相应的旋转曲面。
solidorks曲面技巧
SolidWorks曲面技巧1. 简介SolidWorks是一款强大的三维建模软件，广泛应用于工程设计领域。
在SolidWorks中，曲面建模是一项重要的技能，用于创建复杂的曲面几何体。
本文将介绍一些SolidWorks曲面建模的技巧，帮助您更好地应对各种设计挑战。
2. 曲面建模基础在开始学习SolidWorks曲面建模之前，有几个基本概念需要了解：曲面类型SolidWorks提供了多种曲面类型，包括平面、球面、圆柱面、锥面、曲线、曲面等。
每种类型都有其特定的用途和建模方法。
曲面控制点曲面建模的基本单位是控制点。
通过调整控制点的位置和权重，可以改变曲面的形状和曲率。
理解如何控制曲面控制点是掌握曲面建模的关键。
曲面边界曲面边界是定义曲面形状的边界条件。
例如，通过定义曲面边界的起点、终点和曲率，可以创建出具有特定形状的曲面。
3. 曲面建模技巧以下是一些SolidWorks曲面建模的技巧，可以帮助您更高效地创建复杂的曲面几何体：3.1. 使用曲线工具SolidWorks提供了多种曲线工具，如样条曲线、二次曲线等。
通过使用这些工具，可以轻松创建出复杂的曲线形状，并用于曲面建模。
3.2. 使用曲面修补曲面修补是一种常用的曲面建模技巧，用于修复曲面之间的缺口或重叠。
通过选择曲面边界和曲面边界之间的曲线，可以快速创建出平滑的曲面。
3.3. 使用曲面截取曲面截取是一种将一个曲面切割成多个部分的技巧。
通过选择曲面上的曲线或平面，可以将曲面分割成多个子曲面，以便进一步编辑和调整。
3.4. 使用曲面平滑曲面平滑是一种调整曲面形状和曲率的技巧。
通过选择曲面上的控制点，并调整其位置和权重，可以改变曲面的形状，使其更加平滑和自然。
3.5. 使用曲面填充曲面填充是一种用于创建平滑曲面的技巧。
通过选择曲线边界，并指定曲线之间的距离和曲率，可以快速创建出具有特定形状的曲面。
4. 实例演练为了更好地理解SolidWorks曲面建模的技巧，我们将通过一个实例来演练：实例：创建一个汽车车身曲面1.首先，创建一个基础的车身外形轮廓曲线。

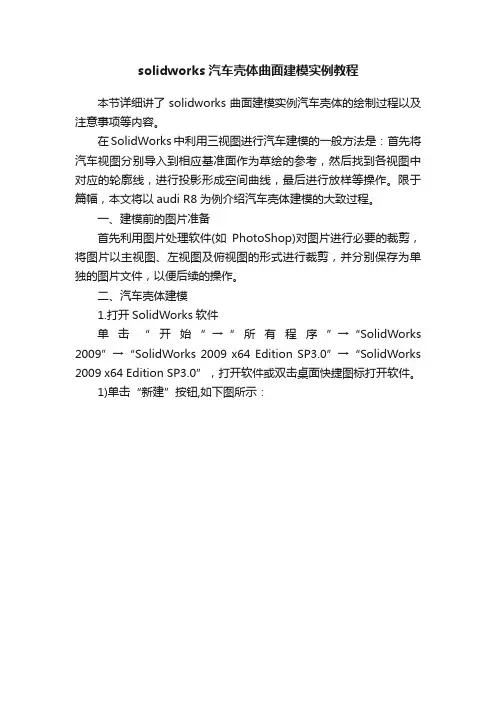

solidworks汽车壳体曲面建模实例教程
solidworks汽车壳体曲面建模实例教程本节详细讲了solidworks曲面建模实例汽车壳体的绘制过程以及注意事项等内容。
在SolidWorks中利用三视图进行汽车建模的一般方法是：首先将汽车视图分别导入到相应基准面作为草绘的参考，然后找到各视图中对应的轮廓线，进行投影形成空间曲线，最后进行放样等操作。
限于篇幅，本文将以audi R8为例介绍汽车壳体建模的大致过程。
一、建模前的图片准备首先利用图片处理软件(如PhotoShop)对图片进行必要的裁剪，将图片以主视图、左视图及俯视图的形式进行裁剪，并分别保存为单独的图片文件，以便后续的操作。
二、汽车壳体建模1.打开SolidWorks软件单击“开始”→“所有程序”→“SolidWorks 2009”→“SolidWorks 2009 x64 Edition SP3.0”→“SolidWorks 2009 x64 Edition SP3.0”，打开软件或双击桌面快捷图标打开软件。
1)单击“新建”按钮,如下图所示：2)在弹出的“新建Solidworks文件”对话框中单击“零件”按钮，然后单击“确定”按钮，如下图所示：2.导入汽车图片1)在上视基准面新建草图，然后单击“工具”→“草图工具”→“草图图片”，在弹出的对话框中选中“俯视图”图片，单击“打开”按钮，如下图所示，图片将显示在上视基准面中。
2)拖动鼠标，将图片移动到中心位置，并调整合适的大小，单击“确定”按钮完成图片调整.为了定位准确,可以在上视基准面参考图片大小，绘制一个矩形，标注合适的尺寸，完成汽车图片的导入。
可能需要反复调整图片的大小及矩形的大小，最终达到类似于图4的效果，单击右方角的按钮退出草图。
(在调整过程中，可随时双击图片，激活它以调整大小和位置。
)同理，分别在前视基准面和右视基准面插入主视图和左视图，调整到合适的大小及位置。
插入图片的效果如下图所示。
3.车壳建模1)在前视基准面上新建草图，用"样条曲线"命令沿汽车轮廓绘制曲线，如下图所示：2)单击曲面工具栏中的“拉伸曲面”按钮,拉伸长度为10mm的曲面，如下图所示。
solidworks边界曲面实例
以下是一个使用SolidWorks创建边界曲面的简单示例：
1. 打开SolidWorks软件并新建一个零件文档。
2. 选择绘制曲面所需的基础几何形状（例如，线段、圆弧等）。
3. 使用相应的绘图工具创建所需的基础几何形状。
4. 确保所有几何形状连接完整，没有断裂或重叠。
5. 在工具栏上选择"边界曲面"工具。
6. 选择要拟合边界曲面的几何形状。
7. 在参数设置中选择适当的选项，例如曲面类型、平滑度等。
8. 单击确认生成边界曲面。
9. 查看生成的边界曲面，进行必要的调整和编辑，以满足设计要求。
10. 完成后保存并导出所创建的边界曲面。
请注意，以上仅提供了一个简单的示例，SolidWorks边界曲面的创建过程可能根据具体设计需求的复杂程度而有所不同。
SolidWorks曲线曲面教程：曲线造型-分割线
SolidWorks曲线曲面教程：曲线造型-分割线SolidWorks曲线曲面教程:曲线造型-分割线 , 曲线造型是曲面造型的基础，本节主要介绍常用的几种生成曲线的方法，包括投影曲线、组合曲线、螺旋和涡状线、分割线以及样条曲线等。
分割线通过分割线可将草图投影到曲面或平面。
它可以将所选的面分割为多个分离的面，也可将草图投影到曲面实体。
另外也可以通过下述工具来生成分割线: 投影:将一条草图直线投影到一表面上。
侧影轮廓线:在一个圆柱形零件上生成一条分割线。
交叉:以交叉实体、曲面、面、基准面、或曲面样条曲线分割面。
如果要生成分割线，其具体操作步骤如下:(1)首先利用草图绘制工具绘制一条要投影为分割线的线。
(2)单击“曲线”工具栏上的“分割线” 按钮，或选择菜单栏中的“插入”|“曲线”|“分割线”命令，此时会出现如图4所示的“分割线”PropertyManager设计树，分割线一共有三种类型，现分别介绍如下: 图4 “分割线”设计树(3)如果选择“轮廓”会出现如图5所示的“选择”面板，在“拔模方向”下，通过在“分割线”FeatureManager设计树或图形区域内选择一个通过模型轮廓(外边线)投影的基准面。
图5 “选择”面板(4)在“要分割的面” 下，选择一个或多个要分割的面。
面不能是平面，得到效果如图6图6 生成轮廓分割线(5)选择“反向”复选框可以以相反方向反转拔模方向。
设定角度可以从制造角度考虑生成拔模角度(通常用于热压成形包装)。
(6)如果选择“投影”，会出现如图7所示的“选择”面板，单击“要投影的草图”框，然后在弹出的FeatureManager设计树中或图形区域内选择绘制的直线。
图7 “选择”面板(7)单击“要分割的面”方框，选择一个或多个要分割的面。
注意面不能是平面。
(8)选择“单向”复选框只以一个方向投影分割线。
如果需要，可选择“反向”复选框以反向投影分割线，此时即可生成如图8所示的分割线。
solidworks曲线转曲面
solidworks曲线转曲面摘要：一、SolidWorks曲线转曲面概述1.曲线提取方法2.曲面生成方式二、SolidWorks曲线转曲面操作步骤1.打开软件，新建零件2.绘制草图，创建曲线3.转换曲线为曲面4.调整和优化曲面造型三、实例演示1.绘制草图2.生成曲面3.应用曲线转曲面技巧四、曲线转曲面注意事项1.曲线质量影响曲面质量2.合理选择曲面类型3.保持曲线与草图平面的垂直性正文：SolidWorks是一款强大的三维建模软件，其中的曲线转曲面功能为用户提供了便捷的曲面设计工具。
无论是初学者还是有经验的工程师，掌握曲线转曲面的技巧都能提高工作效率和设计质量。
本文将为您详细介绍SolidWorks 曲线转曲面的操作步骤和注意事项。
一、SolidWorks曲线转曲面概述1.曲线提取方法在SolidWorks中，我们可以通过以下方式提取曲线：（1）将草图转化为曲线，然后用平面、点等工具切断。
（2）直接在草图中绘制需要的部分。
2.曲面生成方式（1）旋转凸台：选择旋转凸台命令，然后绘制旋转轴线和旋转截面，即可生成曲面。
（2）曲线拉伸：通过插入-曲面-拉伸曲面命令，选择曲线作为拉伸轮廓，设置拉伸距离和方向，生成曲面。
二、SolidWorks曲线转曲面操作步骤1.打开SolidWorks软件，新建一个零件。
2.选择前视基准面，绘制草图。
在草图中绘制直线或曲线，作为后续生成曲面的基础。
3.将绘制好的曲线转换为曲面。
在菜单栏中选择“插入”>“曲面”>“拉伸曲面”，然后选择曲线作为拉伸轮廓，设置拉伸距离和方向。
4.调整和优化曲面造型。
使用曲面编辑工具，如缩放、旋转、镜像等，对曲面进行调整，以满足设计需求。
三、实例演示以下将以一个简单实例演示曲线转曲面的过程：1.绘制草图：在新建零件中，选择前视基准面，绘制一个封闭的草图轮廓，如一个圆形。
2.生成曲面：选择旋转凸台命令，绘制旋转轴线，然后选择草图轮廓，生成曲面。
SolidWorks曲面建模实例，这个图看着简单，但需要一点技巧
SolidWorks曲面建模实例，这个图看着简单，但需要一点技巧详细建模步骤：1.在上视基准面上画两个圆。
2.在前视基准面上再画两个圆。
为了方面添加几何关系，在每个圆上画了两个点。
3.新建基准面，距离上视基准面50 。
4.在新基准面上画半圆。
5.还是在前视基准面上草绘，画两条样条曲线。
整个草图是这样的6.边界曲面，方向1：前视上的两个圆。
方向2 ：上视的两个圆。
7.曲面拉伸。
8.分割，剪裁工具：前视和上视基准面。
点切割实体，所产生的的实体打钩。
9.删掉蓝色曲面。
10.进入3D草绘，面部曲线——位置——提取25%的曲线，删掉多余的。
11.剪裁曲面，移除图中紫色面。
12.进入3D草绘，画两根样条曲线，添加相切关系。
也可以不要那两根中心线。
13.边界曲面，方向1：蓝色曲面的边线（相切）；方向2 ：上一步的两根样条曲线。
14.在右视基准面上画两条斜线。
15.曲面剪裁，移除图中的紫色面。
16.镜像。
17.上视基准面，转换实体引用蓝色边线。
18.分割线。
（如果不分割，蓝色面实体一个整体曲面，无法填充）19.右视基准面，画两根直线。
20.分割线。
21.在3D草图和前视基准面转换实体引用这根曲线。
22.曲面填充，约束曲线就是上一步转换得来的。
（如果不单独转换一根曲线，就会把对面那根也选中的，会出现报错）（如果在第5步，把两个样条曲线画在两个草图里，这里就不用另外转换了）23.曲面填充。
24.删除蓝色面。
25.曲面缝合。
26.加厚.27.评估——斑马线。
28.按空格键。
29.渲染。
solidworks曲面练习_排风扇教程
曲面实例教程一、排风扇面板1、新建零件，单位：MM。
在右视基准面上绘制1-1所示的草图。
图1-12、单击曲面工具栏上的“拉伸曲面”，设置终止条件为[两侧对称],拉伸深度90mm，结果如图1-2图1-23、在前视基准面上，绘制如1-3所示的草图（无关曲面已经隐藏，下同）。
中心构造线点图 1-3技巧：标注尺寸时，点击点与中心构造线，在15°一侧放置，标注半径在中心构造线另外一侧放置，标注直径。
4、单击曲面工具栏上的“旋转曲面”，中心构造线作为旋转轴，设置角度为360°，结果如图1-4图 1-45、创建一个上视基准面向下偏移10.5mm的基准面，如图1-5所示。
图 1-56、在创建的基准面上绘制图1-6所示的路径草图7、在右视基准面上，绘制如图1-7所示的轮廓草图。
并在轮廓草图与路径间添加穿透关系，如图1-8所示。
图 1-6 扫描路径草图图 1-7 扫描轮廓草图图 1-8 穿透8、使用上面步骤中创建的草图与路径，使用默认设置，扫描得到1-9所示曲面。
图 1-9 扫描曲面9、在前视基准面上绘制1-10所示草图轮廓（65为两红点间距离）图 1-1010、单击曲面工具栏上的“拉伸曲面”，终止条件为[成型到一顶点]，拉伸效果如图1-11。
顶点图 1-1111、第1次相互剪裁单击曲面工具栏上的“剪裁曲面”，具体设置见图1-12图 1-12紫色曲面将被删除注意：相互剪裁后若条件允许，剪裁后的曲面会自动缝合成单一的曲面，下图为第一次相互剪裁前后曲面实体文件夹的对比。
12、第2次相互剪裁在前次剪裁后得到的曲面与扫描曲面间进行相互剪裁。
具体设置见图1-1413、第3次相互剪裁图 1-13剪裁前剪裁后紫色曲面将被保留图 1-14在第2次剪裁后得到的曲面与旋转曲面间进行相互剪裁。
具体设置见图1-15紫色曲面将被删除14、结果。
3次剪裁后得到图1-16所示的曲面实体。
圆角边线图 1-16 结果为单一曲面15、创建圆角并加厚单击特征工具栏上的“圆角”，选择上图的两条边线，设置半径3mm单击特征工具栏上的“加厚”，设置厚度1mm，并确认向曲面实体侧加厚。
solidworks相交曲面
在SolidWorks中，相交曲面可以通过以下步骤创建：
打开SolidWorks软件，新建一个零件文件开始建模工作。
点击“文件”菜单，选择“新建”并选择“零件”。
在左侧的特征管理器中，选中基准平面（例如XY平面），点击“草图”工具，在该平面上创建两个或多个曲面。
在草图中，使用绘图工具（如直线、圆弧、样条曲线等）创建需要进行相交的曲面。
创建完曲面后，点击“退出草图”退出草图模式。
在特征管理器中，选中创建的曲面，并选择“相交”工具。
在相交工具中选择另一个需要相交的曲面或实体。
点击“确定”按钮，完成相交曲面的创建。
需要注意的是，相交曲面的创建需要两个或多个曲面或实体相互交叉，否则无法创建相交曲面。
此外，创建相交曲面时需要仔细选择相交的曲面或实体，以避免出现错误的结果。
solidworks曲面建模——主模型技术（二）
solidworks曲面建模——主模型技术（二）
根据前面的介绍，曲面建模的主模型技术大致有以下步骤：
①创建整体曲面模型。
但是不做细节处理。
②新建零件（一般为多个零件），导入整体曲面模型。
③在新建零件中进行细节上的修改和操作。
如果牵涉到整体范围的修改，要到主模型中进行修改。
④保存实体和零件，创建装配体。
接下来以一个简单实例进行说明。
（1）创建整体曲面模型
（2）新建两个零件，并插入主模型。
（3）利用相交命令生成两个零件。
可根据需要在零件上添加细节特征，本例作为主模型操作步骤说明，不添加特征。
（4）保存零件后，新建装配体，可以将两个新零件进行装配。
直
接点插入命令，可以看到零件的原点是重合的。
SOLIDWORKS零件建模操作及实例第9章曲线曲面绘制和复杂零件建模
9.1.2 分割线
在基准面上绘制样条曲线如图 所示。 单击曲线工具栏上的 图标按钮，或单击菜单【插入】 →【曲线】→【分割线】，弹出“分割线”属性管理器， 在分割类型中选择投影，在 选择样条曲线（及草图2）， 在要分割的面 中选择上表面，如图 所示。
19
图 生成分割曲线过程图
9.1.2 分割线
单击曲线工具栏上的 （通过参考点的曲线），或单击【 插入】→【曲线】→【通过参考点的曲线】，出现“通过 参考点的曲线”属性管理器。 按照要生成曲线的次序来选择草图点或顶点，或选择两 者。这些选取的点将会列出在“通过点”方框中。
通过参考点的曲线
如果想将曲线封闭，请选择“闭环曲线”复选框。单击 按钮，生成通过参考点的曲线，如图 所示。
图 轮廓分割线特征管理器
15
9.1.2 分割线
图 b 选择拔模方向
选 择 “ 反 向 ” 以 相 反 方 向 反 转“拔模方向”，如图 c所示 。 设定 （角度）为制造考虑生 成拔模角度，这项设置通常用 于热压成形包装。
16
图 c 选择要分割的面
9.1.2 分割线
单击 按钮，生成轮廓分割线，如图 d所示。
9.1 绘制曲线
• 9.1.1 投影曲线 • 9.1.2 分割线 • 9.1.3 螺旋线和涡状线 • 9.1.4 其他曲线生成方式
9.1 绘制曲线
曲线和曲面是复杂和不规则实体模型的主要组成部分，尤其 在工业设计中.该组命令的应用更为广泛。曲线和曲面使不规 则实体的绘制更加灵活、快捷。 曲线造型是曲面造型的基础，本节主要介绍常用的几种生成 曲线的方法，包括投影曲线、分割线、组合曲线以及螺旋和 涡状线等。
• 单击曲线工具栏上的 （螺旋线）按钮，或 选择菜单栏中的【插入】→【曲线】→【 螺旋线／涡状线】命令，此时会出现的“ 螺旋线／涡状线”PropertyManager设计 树，在弹出的“特征管理器”中进行设置 ，即可生成螺旋线或者涡状线。
solidworks2012_曲面教程案例-电饭锅
8、单击特征工具栏中的“圆角”按钮，选择图中边线，单击确定后完成圆角3特 征。
同理完成圆角4特征。
9、选择“上视基准面”，绘制草图5如下。 注意添加几何关系，上35mm处圆弧点与下圆切点为垂直线关系，大圆弧与小圆弧 为相切关系。
单击曲面工具栏中的“拉伸曲面”按钮，单击确定后完成曲面-拉伸1特征。
solidworks2010 曲面教程案例
电饭锅
1、选择“前视基准面”，绘制草图1如下。 注意添加几何关系，左上角的圆弧画法为两点、相切，不用再标注半径。
单击特征工具栏中的“旋转”按钮，选择草图1中直线作为“旋转轴”，单击确定后 完成旋转1特征。
1、选择“前视基准 面”，绘制草图如下。
单击特征工具栏中的“旋转”按钮，选择草图2中直线作为“旋转轴”，单击确定后 完成旋转2特征。
17、单击特征工具栏中的“圆角”按钮，如下图设置，单击确定后完成圆角6特征。
18、选择“上视基准面”，绘制圆弧草图9如下。
单击曲面工具栏中的“拉伸曲面”按钮，如下图设置，单击确定后完成曲面-拉伸2 特征。
19、选择“前视基准面”，绘制圆弧草图10如下。
单击特征工具栏中的“拉伸凸台/基体”按钮，选择草图10，如下图设置，单击确 定后完成拉伸3特征。
剪裁后的效果如下图所示。
14、单击特征工具栏中的“加厚”按钮，按照下图设置，单击确定后完成加厚1特 征。
15、单击特征工具栏中的“圆角”按钮，选择图中边线，单击确定后完成圆角5特 征。
16、选择“右视基准面”，绘制草图8如下。
单击特征工具栏中的“拉伸凸台/基体”按钮，选择草图8，如下图设置，单击确定 后完成拉伸2特征。
3、单击特征工具栏中的“圆角”按钮，选择图中边线，单击确定后完成圆角1特 征。
solidworks曲面实例教程
目录实例1：平行四通 (3)实例2：六通管 (11)实例3：重型吊钩 (20)Solidworks曲面实例教程实例1：平行四通1.前视基准面建立如下草图。
退出草图。
2.在其上端点建立基准面3.在上面建立的基准面上建立如下草图。
4.在右视基准面上建立如下草图圆弧。
5.在上视基准面上建立如下草图圆弧6.对步骤3的草图，深度20mm，如下图.7.前视基准面上建立草图，转化引用其中的一段圆弧，如下图。
然后，深度20mm，效果如下图。
8.重复上面的相似步骤，分别，深度20mm，形成如下的3个曲面。
9.，将上面形成的空间闭合边界用曲面填充满。
10. 展开设计树上的曲面文件夹，将下图中的几个工具曲面删除。
依次选中前后相连的5条边线确保填充面与初始面（蓝面）相切做这几个面的目的就是为了形成与面相切或曲率相等的条件，用完后就可以删除了11.镜像完成的曲面实体。
连续3次镜像，效果分别如下。
12. 用，把上下四个口封堵住。
13.缝合曲面。
选中曲面文件夹下所有的曲面，进行缝合。
14. 最终效果如下图。
2个半圆弧组成一个闭合区域若缝合后的曲面形成封闭的空间腔体，软件会自动填充，形成实体实例2：六通管1.在某个默认基准面上，建立Φ60mm的圆，然后等距50mm，拉伸曲面，如下图。
管段开始处距草图平面50mm管段长度100mm2.在三个默认基准面上依次重复上面的操作，最后形成如下的模型。
3.在三个默认基准面上依次建立如下的草图。
4. 分割管壁面。
草图线穿过管壁，以便分割管壁面5.重复步骤3、4，对6个管段进行分割，完成结果如下。
6.新开一个3D草图，用样条曲线，连接下图中两点，之后添加几何关系。
相切依照上面的做法，最终完成下面的空间线条。
7.分别选择3D草图中的部分线段，拉伸曲面，形成下面的3个蓝色面8.选择3D草图中心封闭轮廓，进行。
形成下面的红色面9.选择一个空间闭环进行填充，完成效果如下图123410.重复上面的操作，对剩余的两个轮廓进行填充，最后形成下面的图形。
SolidWorks曲面建模实例：曲面放样和曲面填充
4.曲面剪裁，保留紫色部分。 5.曲面放样，起始/结束约束：与曲面曲率1.5。
6.新建基准轴。 7.圆周阵列4个。
8.在前视基准面上画一个点。 9.曲面填充，点选各个边线，约束曲线：上一步的点 。
10.镜像到下方。 11.曲面缝合。
12.加厚。 13.完成，添加外观和颜色。
14.用Keyshot渲染一下。
在前视基准面上画一个直径100的圆曲面拉伸两侧对称
SolidWorks曲 面 建 模 实 例 ： 曲 面 放 样 和 曲 面 填 充
建模步ቤተ መጻሕፍቲ ባይዱ 1.在前视基准面上画一个直径100的圆，曲面拉伸——两侧对称：300 。
2.在右视基准面上画一个直径100的圆，曲面拉伸——两侧对称：300 。 3.上视基准面上画正方形，在各个点上分割。
solidworks曲面相交生成曲线
solidworks曲面相交生成曲线曲面相交是 Solidworks 中重要的曲面建模技巧之一，它能够将两个或多个曲面的交集生成曲线。
通过这一功能，用户可以精确地创建更加复杂的曲面形状，实现更高级别的设计要求。
下面，我将详细介绍 Solidworks 曲面相交的操作步骤和常用工具。
1. 打开 Solidworks 软件，新建一个零件文件开始建模工作。
点击“文件”菜单，选择“新建”并选择“零件”。
2. 在左侧的特征管理器中，选中基准平面（例如 XY 平面），点击“草图”工具，在该平面上创建两个或多个曲面。
3. 在草图中，使用绘图工具（如直线、圆弧、样条曲线等）创建需要进行相交的曲面。
4. 创建完曲面后，点击“退出草图”退出草图模式。
5. 在特征管理器中，选中“曲面”选项卡，点击“新建”按钮，在下拉菜单中选择“曲面相交”。
6. 在曲面相交的设置对话框中，选择需要相交的曲面，并确定交互选项。
7. 点击“确定”按钮后，Solidworks 将会自动计算并生成曲面相交的曲线。
8. 完成曲面相交后，您可以对生成的曲线进行编辑和调整。
可以使用修剪、延伸、圆角等功能进行加工和精细调整。
9. 通过曲面相交生成的曲线可以直接用于后续的建模工作，如创建特征、修复几何、融合曲面等。
除了基本的曲面相交操作，Solidworks 还提供了一些高级工具，用于进一步优化曲面建模的过程。
例如，您可以使用广义曲面工具进行平滑和修补曲面，使用截面曲线工具生成剖面曲线等。
总之，曲面相交是 Solidworks 中非常常用且强大的功能，通过它可以轻松地在建模过程中处理复杂的曲面关系，提高设计效率和质量。
同时，熟练掌握曲面相交的操作技巧，对于曲面建模的学习和应用也具有重要的意义。
希望以上内容对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第7章 曲 面 设 计7.2 上 机 指 导7.2.1 菊花设计完成如图7.54所示模型。
(1) 单击【新建】按钮，新建一个零件文件。
(2) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如 图7.55(a)所示。
单击【旋转曲面】按钮，出现【曲面-旋转】属性管理器，在【旋转类型】下拉列表框选择【单向】选项，【旋转轴】旋转“边线”，在【角度】文本框输入“360°”，单击【确定】按钮，如图7.55(b)所示。
图7.54 菊花(a) 草图 (b) “曲面-旋转”特征 图7.55 花蕾(3) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如 图7.56所示。
图7.56 前视基准面草图(4) 单击【拉伸曲面】按钮，出现【曲面-拉伸】属性管理器，在【终止条件】下拉列表框选择【两侧对称】选项，在【深度】文本框输入“28mm ”，单击【确定】按钮，如图7.57所示。
图7.57 “曲面-拉伸”特征(5) 选取上视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图7.58所示。
图7.58 上视基准面草图(6) 单击【剪裁曲面】按钮，出现【曲面-剪裁】属性管理器，选中【标准】单选按钮，【剪裁工具】选择“草图3”，选中【保留选择】单选按钮，【保留的部分】选中“曲面-拉伸1”，选择【线性】单选按钮，单击【确定】按钮，如图7.59所示。
图7.59 “曲面-剪裁”特征(7) 选择【插入】|【特征】|【移动/复制】命令，出现【移动/复制实体】属性管理器，【要移动/复制实体】选择“曲面-剪裁1”，【旋转参考】选择“坐标原点”，在【X旋转角度】文本框输入“10°”，在【Y旋转角度】文本框输入“0°”，在【Z旋转角度】文本框输入“0°”，单击【确定】按钮，如图7.60所示。
图7.60 “移动/复制实体”特征(8) 选择【插入】|【特征】|【移动/复制】命令，出现【移动/复制实体】属性管理器，【要移动/复制实体】选择“实体-移动/复制1”，选中【复制】复选框，在【复制数】文本框输入“11”，【旋转参考】选择“坐标原点”，在【X 旋转角度】文本框输入“0°”，在【Y 旋转角度】文本框输入“30°”，在【Z 旋转角度】文本框输入“0°”，单击【确定】按钮，如图7.61所示。
(9) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重建模型】按钮，如图7.62所示。
图7.61 “移动/复制实体”特征图7.62 路径草图 (10) 单击【基准面】按钮，出现【基准面】属性管理器，单击【垂直于曲线】按钮，选中【将原点设在曲线上】复选框，【参考实体】选择“样条曲线1”和“点1”，单击【确定】按钮，建立基准面1，如图7.63(a)所示。
选取基准面1，单击【草图绘制】按钮，进入草图绘制，绘制圆。
单击【添加几何关系】按钮，选取圆心和样条曲线，单击【穿透】按钮，单击【确定】按钮，单击【重新建模】按钮，结束轮廓绘制，如图7.63(b)所示。
(a) 以“垂直于曲线”建立基准面(b) 草图图7.63 茎(11) 单击【扫描曲面】按钮，出现【曲面-扫描】属性管理器，【轮廓】选择“草图5”，【路径】选择“草图4”，展开【选项】标签，在【方向/扭转类型】下拉列表框选择【随路径变化】选项，单击【确定】按钮，如图7.64所示。
图7.64 “曲面-扫描”特征(12) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重建模型】按钮，如图7.65所示。
(13) 单击【分割线】按钮，出现【分割线】属性管理器，【分割类型】选中【投影】单选按钮，【要投影的草图】选择“草图3”，【要分割的面】选择“花蕾”，单击【1确定】按钮，建立分割线特征，如图7.66所示。
花蕾图7.65 草图图7.66 “分割线”特征至此完成菊花设计。
7.2.2 金鱼缸设计完成如图7.67所示模型。
图7.67 金鱼缸(1) 单击【新建】按钮，新建一个零件文件。
(2) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图7.68(a)所示。
单击【旋转曲面】按钮，出现【曲面-旋转】属性管理器，在【旋转类型】下拉列表框选择【单向】选项，【旋转轴】选择“中心线”，在【角度】文本框输入“360°”，单击【确定】按钮，如图7.68(b)所示。
(a) 草图(b) “曲面-旋转”特征图7.68 金鱼缸基体(3) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重新建模】按钮，单击【确定】按钮，如图7.69所示。
图7.69 草图(4) 单击【分割线】按钮，出现【分割线】属性管理器，【分割类型】选中【投影】单选按钮，【要投影的草图】选择“草图2”，【要分割的面】选择“椭圆体”，单击【确定】按钮，建立分割线特征，如图7.70所示。
(5) 单击【组合曲线】按钮，出现【组合曲线】属性管理器，【要连接的实体】选择两条分割线，单击【确定】按钮，完成组合曲线。
(6) 选择右视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图7.71所示。
单击【重新建模】按钮，结束“轮廓线”草图绘制。
图7.70 “分割线”特征图7.71 组合曲线和“轮廓线”草图(7) 单击【扫描】按钮，出现【曲面-扫描】属性管理器，【轮廓】选择“草图3”，【路径】选择“组合曲线1”，展开【选项】标签，在【方向/扭转类型】下拉列表框选择【随路径变化】选项，在【路径对齐类型】下拉列表框选择【所有面】选项，单击【确定】按钮，建立扫描特征，如图7.72所示。
图7.72 “曲面-扫描”特征 (8) 单击【等距曲面】按钮，出现【等距曲面】属性管理器，在【要等距的曲面或面】中选择“面<1>”，在【等距距离】文本框输入“0.13mm ”，单击【确定】按钮，如图7.73所示。
(9) 选择右视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重新建模】按钮，结束草图绘制，如图7.74所示。
图7.73 “等距曲面”特征图7.74 草图 (10) 单击【剪裁曲面】按钮，出现【曲面-剪裁】属性管理器，选中【标准】单选按钮，【剪裁工具】选择“草图5”，选中【保留选择】单选按钮，【保留的部分】选择“曲面-等距1”，选择【线性】，单击【确定】按钮，如图7.75所示。
(11) 选择【插入】|【凸台/基体】|【加厚】命令，出现【加厚】属性管理器，【要加厚的曲面】选择“曲面-剪裁1”，单击【加厚侧边1】按钮，在【厚度】文本框输入“2.20mm”，单击【确定】按钮，如图7.76所示。
图7.75 “曲面-剪裁”特征图7.76 “加厚”效果(12) 单击【圆角】按钮，出现【圆角】属性管理器，选中【面圆角】单选按钮，在【半径】文本框输入“1.7mm”，【面组1】选择“面<1>”，【面组2】选择“面<2>”，单击【确定】按钮，如图7.77所示。
图7.77 “圆角”特征(13) 按上述方法完成另一端圆角。
(14) 单击【基准面】按钮，出现【基准面】属性管理器，单击【等距距离】按钮，【参考实体】选择“上视基准面”，在【距离】文本框输入“85”，单击【确定】按钮，建立基准面1，如图7.78所示。
(15) 选择基准面1，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重新建模】按钮，结束草图绘制，如图7.79所示。
图7.78 以“等距距离”建立基准面(16) 选择前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重新建模】按钮，结束草图绘制，如图7.80所示。
图7.79 轮廓线1 图7.80 轮廓线2(17) 单击【放样曲面】按钮，出现【曲面-放样】属性管理器，【轮廓】选择“草图6”、“草图7”，单击【确定】按钮，展开【起始/结束约束】标签，在【开始约束】下拉列表框选择【垂直于轮廓】选项，在【起始处相切长度】文本框输入“1mm”；在【结束约束】下拉列表框选择【垂直于轮廓】选项，在【结束处相切长度】文本框输入“1mm”，如图7.81所示。
图7.81 “曲面-放样”特征(18) 单击【镜向】按钮，出现【镜向】属性管理器，在【镜向面/基准面】中选择“前视”，在【要镜向的特征】中选择“曲面-放样1”，选中【合并实体】和【缝合曲面】复选框，单击【确定】按钮，如图7.82所示。
图7.82 “镜向”特征(19) 单击【镜向】按钮，出现【镜向】属性管理器，在【镜向面/基准面】中选择“右视”，在【要镜向的特征】中选择“实体<1>”、“镜向1”，单击【确定】按钮，如图7.83所示。
图7.83 “镜向”特征(20) 单击【等距曲面】按钮，出现【等距曲面】属性管理器，在【要等距的曲面或面】中选择“面<1>”、“面<2>” ，在【等距距离】文本框输入“0.13”，单击【确定】按钮，如图7.84所示。
(21) 选择前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重新建模】按钮，结束草图绘制，如图7.85所示。
图7.84 “等距曲面”特征图7.85 草图 (22) 单击【剪裁曲面】按钮，出现【曲面-剪裁】属性管理器，选中【标准】单选按钮，【剪裁工具】选择“草图8”，选中【保留选择】单选按钮，【保留的部分】选中“曲面-等距2”，选中【线性】单选按钮，单击【确定】按钮，如 图7.86所示。
图7.86 “曲面-剪裁”特征(23) 选择【插入】|【凸台/基体】|【加厚】命令，出现【加厚】属性管理器，【要加厚的曲面】选择“曲面-剪裁2”，单击【加厚侧边1】按钮，在【厚度】文本框输入“2.20mm”，单击【确定】按钮，如图7.87所示。
图7.87 加厚(24) 单击【圆角】按钮，出现【圆角】属性管理器，选择【面圆角】，在【半径】文本框输入“1.7mm”，【面组1】选择“面<2>”，【面组2】选择“面<1>”，单击【确定】按钮，如图7.88所示。
图7.88 “圆角”特征(25) 按上述方法完成另一端圆角。
(26) 单击【镜向】按钮，出现【镜向】属性管理器，在【镜向面/基准面】中选择“前视”，在【要镜向的特征】中选择“实体1”，单击【确定】按钮，如图7.89所示。
图7.89 “镜向”特征(27) 选择前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重新建模】按钮，结束草图绘制，如图7.90所示。
(28) 单击【分割线】按钮，出现【分割线】属性管理器，【分割类型】选择【投影】单选按钮，【要投影的草图】选择“草图9”，【要分割的面】选择“鱼缸体”，单击【确定】按钮，建立分割线特征，如图7.91所示。
