{最新文档}剪刀撑与横向斜撑
本脚手架采用剪刀撑与横向斜撑相结合的方式
本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱纵横交叉1、施工准备1.1 钢管均采用48×3.5mm高频焊接钢管。
其材质应符合现行国家标准《碳素结构钢》（GB/T-700）中Q235-A级钢的规定1.2 扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。
1.3 脚手板均采用50mm厚、宽度不少于200mm的松木，其材质应符合现行国家标准《木结构设计规范》（GBJ5）中Ⅱ级材质的规定，不得使用腐朽的脚手板。
1.4 平网材质、网绳直径、网眼尺寸、断裂强度应符合现行标准《安全网》（GB5725-1997）的规定。
1.5 密目安全立网的网目密度不低于800目/100cm2，其技术要求应符合《密目式安全立网》(GB16909-1997)的规定1.6 安全网必须具有阻燃性，其续燃、阴燃时间均不超过4s2、施工程序基坑底至首层向上三个步架为双排落地式钢管外架→首层顶板浇筑完成后折除地下外架→待基础回填完毕后从室外地坪搭设双排外脚手架至结构檐口以上1.50米。
3、施工部署3.1 地基处理搭设场地必须平整。
基础上底座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。
并设置排水措施。
3.2 立杆全楼脚手架采用双排外脚手架，立杆顶端高出结构檐口上皮1.5m。
立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。
接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。
3.3 大横杆横杆至于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于3跨，不小于6m，同一步大横杆四周要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步，同跨内。
相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。
3.4 小横杆每一立杆与横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于15cm。
剪刀撑与横向斜撑
剪刀撑与横向斜撑：1．剪刀撑的设置：①剪刀撑宽度不小于4跨，且不小于6m，斜杆与地面倾角45°～60°。
②在外侧面连续设置剪刀撑。
③剪刀撑斜杆接长采用搭接，搭接长度不少于1m，采用2个旋转扣件固定，钢管伸出扣件边缘100mm。
④剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆伸出端或立杆上。
旋转扣件中心线离主节点的距离不宜大于150mm。
⑤剪刀撑随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块和垫板上。
⑥剪刀撑从底部至脚手架顶层连续设置。
2．横向斜撑设置：①横向斜撑在同一节间，由底到顶层呈“之”字型连续布置。
②横向邻撑在拐角处和脚手架中部设置。
八、栏杆、挡脚板、扫地杆设置：1．栏杆、挡脚板设置：①栏杆和挡脚板搭设在外立杆内侧。
②上杆设上栏杆、中栏杆两根，上栏杆高度为1.2m，中栏杆高度为0.6m。
③挡脚板高度为180mm。
用30mm厚木板制作。
在作业层、斜道上使用。
表面黑黄相间油漆，间距30公分。
2．扫地杆的设置：脚手架设纵、横扫地杆。
纵向扫地杆采用直角扣件固定在距离底座上皮不大于200mm处的立杆上。
横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
九、悬挑架子结构：1．从落地脚手架第十二步开始悬挑，悬挑部分和落地脚手架及二次悬挑部分分离，不准任何连接。
2．悬挑支架间距1.8m（同立杆间距）。
3．斜撑杆下方支点必须落在下层结构砼上。
4．除悬挑支架外，其它搭设要求同前落地式搭设要求相同。
5．悬挑部分结构要求如下图（计算书附后）。
剪刀撑按纵、横向各5米设置一道、剪刀撑设置：纵向剪刀撑应在外立面连续设置，每道剪刀撑宽度不小于4跨、不大于6跨，且与地面成45°～60°角，6.4剪刀撑的搭设方法：在建筑物四周转角处，必须要设置剪刀撑。
每道剪刀撑跨越立杆的根数宜在5～7根之间,每道剪刀撑的宽度不应小于4跨，且不小于6m，斜杆与地面的倾角宜在45°～60°之间，由底至顶连续设置，剪刀撑沿纵向连续设置。
外架剪刀撑知识
外架剪刀撑知识1.悬挑架的水平杆是架体的主要受力杆件，不仅支承上部架体，而且承受架体立杆荷载产生的弯矩，故必须与结构拉牢锚固。
本方案是将型钢搁在楼板上，在相应部位，沿挑杆轴线前后预埋2只φ16Ω形钢筋套住挑杆，紧固后焊接牢固。
2.悬挑杆的侧向稳定用［16做水平支撑，既保挑杆侧向稳定，又为拐角处不在挑杆处的架体立杆做支承梁，在型钢层面的钢管架均须连续纵向设扫地杆。
铺操作层竹笆脚手板时，其纵向水平杆间距不得大于300。
3.外架连墙杆应严格按二步二跨设置，切不可疏漏。
4.外架剪刀撑应符合以下要求：1).每道剪刀撑跨越立杆的根数宜在5～7根之间，每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆倾角宜在45～60度之间。
2).剪刀撑应每段沿架体外立面整个长度和高度连续设置。
3).剪刀撑的斜杆宜搭接，其搭接长度必须大于1m，且至少用两个旋转扣件扣牢。
4).剪刀斜撑杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。
6．6 剪刀撑与横向斜撑6．6．1 双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑。
6．6．2 剪刀撑的设置应符合下列规定：（1）每道剪刀撑跨越立杆的根数宜按表6.6.2的规定确定。
每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°~60°之间.（2）高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m（图6.6.2）；（3）高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；（4）剪刀撑斜杆的接长宜采用搭接，搭接应符合本规范第6.3.5条的规定；（5）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
6．6．3 横向斜撑的设置应符合下列规定：（1）横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜撑的固定应符合本规范第6.5.2条第2款的规定；（2）一字型、开口型双排脚手架的两端均必须设置横向斜撑，中间宜每隔6跨设置一道；（3）高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。
JGJ130-2001建筑施工扣件式钢管脚手架安全技术规范》
2.作业层上非主节点处的横向水平杆,宜根据支 承脚手板的需要等间距设置，最大间距不应大 于纵距的1/2； 3.使用竹笆脚手板时,双排脚手架的横向水平杆 两端，应用直角扣件固定在立杆上； 4.双排脚手架横向水平杆的靠墙一端至墙装饰面 的距离不宜大于 100mm。
四、脚手架立杆
1、立杆基础
1.脚手架整体承压部位应在回填土完后夯实，脚手架底座 底面标高宜高于自然地坪50mm。基础的横距宽度不小 于2m,并应有排水措施。 2.一般脚手架可将由 钢板、钢管焊接而 成立杆底座，如图 直接放置在夯实的 原土上，或在底座 上加垫板，垫板宜 采用长度不少于2跨， 厚度不小于50mm的 木垫板,也可采用槽 钢，然后把立杆插在 底座内。
作业层、斜道的栏杆和挡脚板的搭设应符 合下列规定：
1.栏杆和挡脚板均应搭设在外 立杆的内侧。 2.上栏杆上皮高度应为1.2m。 3.挡脚板高度不应小于180mm。 4.中栏杆应居中设置，如图。
2、扫地杆的设置要求
脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距 底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定 在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须 将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。 靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
1、门洞
3.斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸 出端上,旋转扣件中心线至主节点的距离不宜大于150mm。 当斜腹杆在1跨内跨越2个步距（如图A型）时,宜在相交的 纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其 伸出端上。 4.斜腹杆宜采用通长杆件,当必须接长使用时，宜采用对接扣 件连接，也可采用搭接。 5.单排脚手架过窗洞时应增设立杆或增设一根纵向水平杆。 6.门洞桁架下的两侧立杆应为双管立杆,副立杆高度应高于门 洞口1~2步。 7.门洞桁架中伸出上下弦杆的杆件端头,均应增设一个防滑扣 件，该扣件宜紧靠主节点处的扣件。
脚手架搭设操作要点(剪刀撑、连墙件)全(2019.10.26)
（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全 技术规范规定为准。
二、基本参数要求 （1）钢管材质要求： 钢管应采用国家标准 GB/T13793 或 GB/T3091 中规定的 Q235 普通钢管， 型号宜采用Φ 48.3 × 3.6mm （方案按Φ 48 ×3.0mm 计算），材料进场应提供产品合格证且进行验
门。 （4）楼层卸料平台两扇防护门中间应用模板封闭，外刷蓝漆并设楼层标识。
4 安全通道防护棚 （1）建筑物的出入口必须设置安全通道防护棚，具备防砸、防雨、抗冲击功能。
（2）在吊装影响范围和建筑物坠落半径以内的通道、材料加工区、物料提升机进料口、外用电
梯地面进料口及其他需要防止高空坠物的区域，必须设置防止穿透的双层
（5）斜道的基础与外脚手架基础一致，斜道的连墙件按照开口型脚手架要求设置。
（6）斜道应满铺脚手板，运料脚手架采用不少于
40mm 厚的木板，人行斜道可采用木板或毛
竹片满铺，斜道还应设置防滑条，防滑条厚度为
20~30mm ，间距不大于 0.3m ，斜道上脚手板和
防滑应保证稳定牢固。
十二、安全防护
1 楼梯临边防护 （ 1）楼梯及休息平台临边处无可靠防护时应设置防护栏杆。应在 置三道防护栏杆，杆件内侧挂密目式安全立网 （2）防护设施宜定型化、工具化。 （3）立杆用预埋件或采用 M12 膨胀螺栓固定
1.2m 、0.6m 高处及底部设
2 塔吊操作平台及上人通道防护 （1）塔吊在附墙部位必须搭设附墙用操作平台，平台的面积应能满足使用要求，采用钢管搭设 或定型化操作平台。
（2）附墙部位操作平台必须设置 满铺脚手板。
1.2m 高防护栏杆并挂设安全网，栏杆内侧设置挡脚板，底部
脚手架安全技术规范
扣件式钢管脚手架是我们日常施工中常用的工具，而在建筑施工安全管理中，脚手架工程的安全管理也占有很大的比重，保证脚手架体系的施工安全是施工现场安全管理的重要工作之一。
1构配件1.钢管: 脚手架钢管宜采用Φ48.3×3.6钢管（方案据实计算）。
每根钢管的最大质量不应大于25.8kg。
2.脚手板：脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg，木脚手板厚度不应小于50mm，两端应采用直径为4mm的镀锌钢丝各设两道箍。
3.扣件：分为旋转、直角、对接扣件，扣件在螺栓拧紧扭力达到65N· m时，不得发生破环。
4.悬挑脚手架用型钢：型钢悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于不应小于160mm。
2纵向水平杆1.纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨（如下图2.1）；2.纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（如下图2.2）。
（2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
3.当使用钢芭网片脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上（纵向水平杆在上，横向水平杆在下），并应等间距设置填心芯杆，间距不应大于400mm（如图2.3）。
当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上（纵向水平杆在下，横向水平杆在上）（如图2.4）。
3横向水平杆1.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；2.当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上（纵向水平杆在下，横向水平杆在上）；3.当使用钢芭网片脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上（纵向水平杆在上，横向水平杆在下）；4.主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
剪刀撑搭设标准
6.6.3 高度在24m 及 以上的双排脚手架应 在外侧全立面连续设 置剪刀撑；高度在24m 以下的单、双排脚手 架;均必须在外侧两端 、转角及中间间隔不 超 过 15m 的 立 面 上 ; 各 设置一道剪刀撑;并应 由底至顶连续设置图 6.6.3&
剪刀撑的扣件设置
剪刀撑斜杆 应用旋转扣件 固定在与之相 交的与小横杆 或立杆上;一 副剪刀撑旋转 扣件数量一般 不少于9个&
横向斜撑的设置规定
6.6.4 双排脚手架横向斜撑的设置应符合下列规定： 1 横向斜撑应在同一节间;由底至顶层呈之字型连续布置;斜撑的固定应 符合本规范第6.5.2 条第2 款的规定；
6.5.2.2 斜腹杆宜采用旋转扣件固定在 与之相交的横向水平杆的伸出端上;旋 转扣件中心线至主节点的距离不宜大 于150mm&当斜腹杆在1 跨内跨越2 个 步距图6.5.1A 型时;宜在相交的纵向水 平杆处;增设一根横向水平杆;将斜腹杆 固定在其伸出端上&
1 每道剪刀撑跨越立杆的根数应按表6.6.2 的规定确定&每道剪刀撑 宽度不应小于4 跨;且不应小于6m;斜杆与地面的倾角应45~60度之 间；
6.6.2 单、双排脚手架剪刀撑的设置应符合下列规定：
2 剪刀撑斜杆的接长应采用搭接或对接;搭接应符合本规范第6.3.6 条第二款的规/1/25
谢谢
横向斜撑的设置规定
6.6.4 双排脚手架横向斜撑的设置应符合下列规定： 2 高度在24m 以下的封闭型双排脚手架可不设横向斜撑;高度在24m以 上的封闭型脚手架;除拐角应设置横向斜撑外;中间应每隔6 跨距设置一 道&
6.6.5 开口型双排脚手架的两端均必须设置横向斜撑&
开口型脚手架两端是薄弱环节&将其两端设置横向斜撑;并与主体结构加 强连接;可对这类脚手架提供较强的整体刚度&静力模拟试验表明：对于 一字型脚手架;两端有横向斜撑之字形．外侧有剪刀撑时;脚手架的承载 能力可比不设的提高约20％&
最新脚手架搭设规范
脚手架搭设规范(一)施工方案1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。
2、脚手架的搭设高度超过规范规定的要进行计算并要专家论证。
（1）扣件式钢管脚手架搭设尺寸要符合脚手架专项施工方案。
（2）当搭设高度在25－50m时，应对脚手架整体稳定性从构造上进行加强。
如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。
（3）当搭设高度超过50m时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。
（4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技术负责人审批。
3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场因故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。
4、悬挑脚手架悬挑钢梁必须采用国标≥16#型钢梁，悬挑长度和楼面受力比是1:1.25，楼面受力锚固环要达到直径≥16mm，用于悬挑钢丝绳锚固环直径要≥20mm的一级钢，悬挑钢梁最外边的受力点距型钢梁头10cm 焊接直径≥25mm高度20cm钢筋头作为钢管受力点。
楼面锚固环距型钢梁尾部20cm布设第一道受力环，再间隔20cm布设第二道受力环，型钢梁两侧和顶面用木楔紧固，受拉钢丝绳≥14mm，锚固环锚固长度根据砼的强度进行锚固，砼的强度不得低于C20。
（二）立杆基1、脚手架立杆基础应符合方案要求。
（1）搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板，长度为2m时垂直于墙面放置；长度大于3m时平行于墙面放置。
内架剪刀撑搭设规范
内架剪刀撑搭设规范建筑施工扣件式钢管脚手架安全技术规范JGJ130－2001 6．6 剪刀撑与横向斜撑6．6．1 双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑。
6．6．2 剪刀撑的设置应符合下列规定：（1）每道剪刀撑跨越立杆的根数宜按表6.6.2的规定确定。
每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°~60°之间；表6.6.2 剪刀撑跨越立杆的最多根数6．6 剪刀撑与横向斜撑6．6．1 双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑。
6．6．2 剪刀撑的设置应符合下列规定：（1）每道剪刀撑跨越立杆的根数宜按表6.6.2的规定确定。
每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°~60°之间；表6.6.2 剪刀撑跨越立杆的最多根数。
（2）高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m。
规范要求：剪刀撑搭接部位不少于1m，并应采用不少于2个旋转扣件固定。
相交于立杆上，至中心节点距离不大于150mm。
高度要求：剪刀撑是对脚手架起着纵向稳定，加强纵向刚性的重要杆件。
为保证脚手架整体结构不变形，高度在24米以下的单双排脚手架，均必须在外侧立面的两端设置一道剪刀撑，并应由底至顶连续设置，中间各道剪刀撑之间的净距不应大于15米。
24米以上的双排脚手架应在外侧立面整个长度和高度上设置剪刀撑。
纵向必须设置剪刀撑，十字盖宽度不得超过7根立杆，与水平夹角应为45°~60°。
剪刀撑要求：剪刀撑的里侧一根与交叉处立杆用转扣胀牢，外侧一根与小横杆伸出部分胀牢。
剪刀撑斜杆的接长应采用搭接或对接，当采用搭接时，搭接长度不应小于1米，并应采用不少于2个旋转扣件固定。
脚手架的搭设都按照相同高度，相同跨度搭设的，立面都是竖向的长方形，当达到一定的高度时支撑效果不好，长方形结构不是一个稳定的结构。
连墙件剪刀撑及横向斜撑搭设安全技术交底
连墙件剪刀撑及横向斜撑搭设安全技术交底背景介绍建筑施工中，连墙件剪刀撑和横向斜撑是非常重要的安全设施，常用于高层建筑的钢结构搭设、钢结构桥梁等工程上。
这两种安全设施能够有效地维护施工现场的安全，保护工人的生命财产安全，减少意外事故的发生。
为了确保连墙件剪刀撑和横向斜撑能够起到应有的安全作用，必须掌握正确的搭设方法和使用规范。
本文主要针对这两种安全设施的使用和技术交底进行详细的介绍，以确保施工现场的安全。
连墙件剪刀撑的搭设规范连墙件剪刀撑的定义连墙件剪刀撑是一种支撑结构，使用于竖向高度较高的钢结构搭设工程中。
它是钢材加工而成的支撑器具，由连接件和支架组成。
通过使用它，可以有效地固定构件，使其固定在正确位置上。
连墙件剪刀撑的搭设方法连墙件剪刀撑的搭设必须遵守以下规范：1.确定搭设位置：在安装钢结构时，需要确定剪刀撑的搭设位置。
连接器件必须在拼装工作完成后立即拉紧。
2.安装顺序：按照设计图纸上的要求安装连墙件剪刀撑。
首先要连接连接器部件，然后再装上支架。
3.工作区域：在进行剪刀撑的安装时，必须确保在工作区域内没有任何松散的材料和工具，以防止意外发生。
4.连接件的拼装：使用螺丝将连接件固定在正确的位置上，必须确保连接点处紧密贴合，不得出现空隙。
5.滑孔：在连接两个滑口时，必须确保它们能够相互连接。
钢管部件的截面必须符合相应的构造，并且必须合理地切割。
6.水平度和垂直度：连墙件剪刀撑的支撑角度、水平度和垂直度必须符合相应的要求，并且必须采用工具进行检查和校正。
注意事项在搭设连墙件剪刀撑时，必须遵守以下注意事项：1.在进行连墙件剪刀撑的搭设时，必须保证工人的安全。
工人必须戴好安全帽、安全鞋等个人防护装备。
2.连墙件剪刀撑必须按照设计要求严格执行，不得随意拼装和修改。
3.在连墙件剪刀撑的使用过程中，必须保证构件的安全，防止它们侧向位移或旋转。
4.连墙件剪刀撑在使用时，必须及时检查。
如果发现有损坏或者失效，请立即更换。
最新脚手架工程安全管理
明斌
脚手架的定义
脚手架指施工现场为工人操作并解决垂直和 水平运输而搭设的各种支架。我们建筑业指用在 内、外墙装修或层高较高无法直接施工的地方， 主要为了施工人员上下或外围安全网维护及高空 安装构件等，说白了就是搭架子。此外在广告业、 市政、交通路桥、矿山等其他行业也广泛被使用。
主要组成构件和辅助杆件
主要组成构件 立杆基础 立杆 纵向水平杆 横向水平 纵、横向扫地杆
辅助杆件 剪刀撑 横向斜撑 连墙件
落地式脚手架地基基础
1、脚手架的基础可以用十个字来概括：平整、夯实、硬化、垫木、排水 （沟槽）。
2、现浇混凝土宜为C15以上素混凝土，现浇混凝土宽度应超出脚手架宽 度两边各100mm以上，待混凝土强度达到70%以上时才可搭设脚手架。
据统计分析，在建筑施工现场发生的各类伤 亡事故中，因脚手架存在的缺陷所造成的高处坠 落、物体打击事故占40﹪，为建筑施工伤害之首， 规范脚手架的搭设、验收、使用管理、拆除是安 全监管的重点。
脚手架的分类
1、按用途分有：结构脚手架、装饰脚 手架、防护脚手架等。
2、按构造形式分有：多立杆式、框式、 桥式、钢管扣件式脚手架、碗扣式钢管脚 手架、承插式钢管脚手架、门式脚手架、 吊篮脚手架、挂脚手架、悬挑式脚手架等。
悬挑脚手架示意图
悬挑梁选型及锚固
悬挑脚手架外立面
悬挑部位水平、侧面硬质防护
悬挑梁间距
6、当锚固采用螺栓钢压板固定悬挑梁时，钢压 板尺寸不小于100mm×10mm（宽×厚），当采用 角钢时，角钢规格不小于63mm×63mm×6mm。
7、悬挑梁的悬挑端立杆应有固定的定位点，定 位点至悬挑梁端部不小于100mm。
3、支架搭设密度较高，内部不利于通行，更加不利 于模板等检查和验收；
脚手架搭设规范
脚手架搭设规范在建筑施工中，脚手架是一种常用且至关重要的临时结构，为施工人员提供了安全的工作平台和便利的操作空间。
然而，如果脚手架搭设不规范，就可能引发严重的安全事故，给施工人员的生命和财产带来巨大威胁。
因此，了解和遵守脚手架搭设规范是确保施工安全的关键。
一、脚手架材料的选择首先，脚手架所使用的材料必须符合国家标准和相关规定。
常见的材料包括钢管、扣件、脚手板等。
钢管应选用外径 48mm，壁厚 35mm 的焊接钢管，其材质应符合国家现行标准的要求。
钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》的规定。
扣件在使用前应进行质量检查，有裂缝、变形或螺栓出现滑丝的严禁使用。
脚手板可采用钢、木、竹材料制作，每块质量不宜大于 30kg。
钢脚手板应有防滑措施；木脚手板应采用杉木或松木制作，其厚度不应小于 50mm，宽度不应小于 200mm，两端应各设直径为 4mm 的镀锌钢丝箍两道；竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板。
二、脚手架的基础脚手架的基础必须坚实、平整，并能承受脚手架的自重和施工荷载。
对于落地式脚手架，基础应进行平整、夯实，并设置排水措施，防止积水浸泡基础。
如果基础是回填土，必须分层夯实，确保压实系数符合设计要求。
立杆底部应设置垫板，垫板的厚度不应小于 50mm。
对于悬挑式脚手架，悬挑梁的锚固端应可靠地固定在建筑物上，锚固长度应符合设计要求。
悬挑梁的前端应采用钢丝绳进行斜拉，以增强其稳定性。
三、脚手架的搭设高度和间距脚手架的搭设高度应根据施工需要和建筑物的高度进行合理确定，但不得超过规定的最大允许高度。
一般来说，单排脚手架搭设高度不应超过 24m，双排脚手架搭设高度不应超过 50m。
超过规定高度时，应采取分段搭设、分段卸荷等措施。
立杆间距应根据脚手架的用途和荷载进行计算确定。
一般情况下，立杆横距不应大于15m，纵距不应大于18m。
脚手架搭设管理规定(最新版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改脚手架搭设管理规定(最新版)Safety management is an important part of production management. Safety and production are inthe implementation process脚手架搭设管理规定(最新版)1．目的和范围1．1为贯彻落实JGJ130-2001《扣件式钢管脚手架安全技术规范》，以预防操作人员高处坠落、脚手架倒塌、物体打击等事故的发生。
1．2本规定适用于新建、改建、扩建的房屋建筑工程、装饰装修和市政基础设施的施工用脚手架工程。
2．职责2．1施工总承包单位2．1．1施工总承包单位负责督促分包单位在工程施工过程中及时搭设脚手架和各类操作平台；2．1．2施工总承包单位负责办理各分包单位的各类脚手架搭拆审核、申报手续；2．1．3施工总承包单位负责协调各分包单位的安全生产管理工作，定期组织专项检查工作；2．1．4负责组织检查各分包单位的脚手架、操作平台及其各施工部位的安全措施；。
2．2分包单位2．2．2企业安全部门每月、项目部每半月对施工现场脚手架的安全稳定性和架体安全防护进行不少于一次的专项检查，并做好记录；2．2．3项目专职安全员每天对脚手架的安全状况和操作平台的防护工作进行检查，发现问题及时要求各班组进行整改，并做好记录；2．2．4架子工班组按施工进度及时搭设脚手架，搭设脚手架前应进行安全技术交底，完毕后要由搭设班组、使用班组长、安全管理人员等最少三人以上签字验收。
2．3监理单位2．3．1监理单位和现场监理人员对建设工程施工脚手架及操作平台进行全面监督管理；2．3．2监理单位应对施工单位上报的脚手架的搭拆方案和安全措施进行审批；2．3．3监理单位对脚手架施工方案的实施和施工安全管理负有监理责任；2．3．4监理单位负责对脚手架工程的检查，发现脚手架存在的安全隐患，及时要求进行整改，情节严重的必须停工整改，施工单位拒不整改或者不停止施工的，工程监理单位应当及时报告建设工程安全质量监督站。
脚手架检查与验收规范
扣件式脚手架检查与验收一、扣件式脚手架构造要求1、纵向水平杆构造纵向水平杆宜设置在立杆内侧，长度不宜小于3跨；纵向水平杆接长宜采用对接扣件连接，也可采用搭接。
采用对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3；搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm，纵向水平杆设置在横向杆上时，应等间距布置，且间距不应大于400mm。
2、横向水平杆的构造主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
主节点处两个直角扣件的中心距不应大于150mm。
在双排脚手架中，靠墙一端的外伸长度a不应大于0.4l，且不应大于500mm；3、脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。
横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
4、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。
5、连墙件的布置应符合下列规定：宜靠近主节点设置，偏离主节点的距离不应大于300mm，一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不大于4m（2步。
内架剪刀撑搭设规范
内架剪刀撑搭设规范1、定义内架剪刀撑是指施工现场为工人操作并解决垂直和水平运输而搭设的各种支架，一般用于建筑工地上用在外墙、内部装修或层高较高无法直接施工的地方，主要为了施工人员上下干活或外围安全网维护及高空安装构件等。
脚手架制作材料通常有：竹、木、钢管或合成材料等，有些工程也用脚手架当模板使用，此外在广告业、市政、交通路桥、矿山等部门也广泛被使用。
2、搭设规定双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑。
剪刀撑的设置应符合下列规定：（1）每道剪刀撑跨越立杆的根数宜按规范要求确定。
每道剪刀撑宽度不应小于4跨，且不应小于6m,斜杆与地面的倾角宜在45°~60°之间；（2）剪刀撑搭接部位不少于1m,并应采用不少于2个旋转扣件固定。
相交于立杆上,至中心节点距离不大于150mm。
（3）剪刀撑跨越立杆的最多根数。
高度在24m以下的单、双排脚手架, 均必须在外侧立面的两端各设置一道剪刀撑, 并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m。
3、搭设技巧剪刀撑是对脚手架起着纵向稳定, 加强纵向刚性的重要杆件。
为保证脚手架整体结构不变形,凡高度在20 米以上的脚手架,纵向必须设置剪刀撑, 十字盖宽度不得超过7 根立杆,与水平夹角应为45°~60°。
剪刀撑的里侧一根与交叉处立杆用转扣胀牢,外侧一根与小横杆伸出部分胀牢。
剪刀撑杆件接长时，宜用搭接方法，搭接长为0.8米，用3 个旋转扣件将搭接处拧紧。
剪刀撑必须随架子的搭设高度不断增高及时加设，并且要连续设置到顶、—1 —不留间隙，斜杆底部要落在垫板上。
高度在20 米以下的外脚手架，必须设置正反斜撑。
脚手架的搭设都按照相同高度，相同跨度搭设的，立面都是竖向的长方形，当达到一定的高度时就支撑效果就不好，从力学角度说就是长方形这个结构不是一个静定的结构。
加上一个斜向的支撑，就变成了三角形。
2—。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剪刀撑与横向斜撑：1．剪刀撑的设置：①剪刀撑宽度不小于4跨，且不小于6m，斜杆与地面倾角45°～60°。
②在外侧面连续设置剪刀撑。
③剪刀撑斜杆接长采用搭接，搭接长度不少于1m，采用2个旋转扣件固定，钢管伸出扣件边缘100mm。
④剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆伸出端或立杆上。
旋转扣件中心线离主节点的距离不宜大于150mm。
⑤剪刀撑随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块和垫板上。
⑥剪刀撑从底部至脚手架顶层连续设置。
2．横向斜撑设置：①横向斜撑在同一节间，由底到顶层呈“之”字型连续布置。
②横向邻撑在拐角处和脚手架中部设置。
八、栏杆、挡脚板、扫地杆设置：1．栏杆、挡脚板设置：①栏杆和挡脚板搭设在外立杆内侧。
②上杆设上栏杆、中栏杆两根，上栏杆高度为 1.2m，中栏杆高度为0.6m。
③挡脚板高度为180mm。
用30mm厚木板制作。
在作业层、斜道上使用。
表面黑黄相间油漆，间距30公分。
2．扫地杆的设置：脚手架设纵、横扫地杆。
纵向扫地杆采用直角扣件固定在距离底座上皮不大于200mm处的立杆上。
横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
九、悬挑架子结构：1．从落地脚手架第十二步开始悬挑，悬挑部分和落地脚手架及二次悬挑部分分离，不准任何连接。
2．悬挑支架间距 1.8m（同立杆间距）。
3．斜撑杆下方支点必须落在下层结构砼上。
4．除悬挑支架外，其它搭设要求同前落地式搭设要求相同。
5．悬挑部分结构要求如下图（计算书附后）。
剪刀撑按纵、横向各5米设置一道、剪刀撑设置：纵向剪刀撑应在外立面连续设置，每道剪刀撑宽度不小于4跨、不大于6跨，且与地面成45°～60°角，6.4剪刀撑的搭设方法：在建筑物四周转角处，必须要设置剪刀撑。

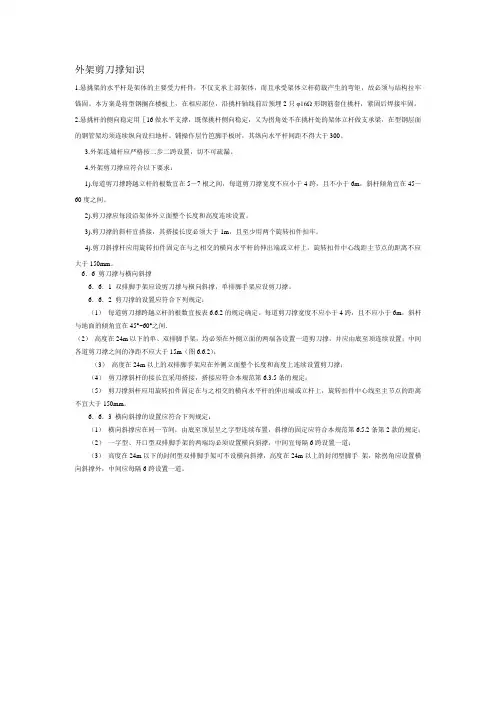

每道剪刀撑跨越立杆的根数宜在5～7根之间,每道剪刀撑的宽度不应小于4跨，且不小于6m，斜杆与地面的倾角宜在45°～60°之间，由底至顶连续设置，剪刀撑沿纵向连续设置。
剪刀撑斜杆应在旋转扣件固定在与之相交的横向水平杆的伸出端，或立杆上，旋转扣件中心线距主节点的距离不应大于15cm。
剪刀撑接长采用搭接接长，搭接长不小于80cm，用3个扣件等距布置，扣件扣在钢管端头处小于10cm处。
剪刀撑下端一定要落地。
摘＆#8195;要由于目前还没有满堂脚手架设计与施工验收技术规范，为使满堂脚手架的设计与施工纳入科学化、规范化的轨道，以保证满堂脚手架的施工安全，本文结合深圳市南光高速公路第28合同段桥梁满堂脚手架设计及施工经验，对满堂脚手架的结构验算进行分析和阐述。
关键词脚手架；碗扣式；桥梁施工；结构验算中图分类号TU文献标识码A文章编号1673-9671-(2011)041-0166-02随着高速公路和城市立交工程的快速发展，在陆地上建筑桥梁已越来越多。
因满堂脚手架特有的简便快捷、材料可以重复利用等特点，已在桥梁现浇混凝土梁板施工中被广泛地使用。
但在具体的施工使用过程中也因不规范出现许多安全隐患，为有效地杜绝重大安全事故的发生，对工程临时设施的构造方案必须进行严格细致和科学地分析和验算，并编制可行性施工技术要求和措施。
由此推之，对桥梁施工中满堂脚手架的结构验算进行分析和阐述是十分必要的。
1简述在现今的桥梁施工中使用钢管材料制作的脚手架主要有三种形式：扣件式钢管脚手架、门式脚手架和碗扣式脚手架。
深圳市南光高速公路第28合同段桥梁满堂脚手架根据根据不同的施工环境及脚手架优缺点采用碗扣式脚手架，以满足施工要求的情况下达到成本、工期及环境均达到最合理。
碗扣式脚手架优点：①多功能。
能根据具体施工要求，组成不同组架尺寸、形状和承载能力的脚手架。
②高功效。
拼装快速省力，用一把铁锤即可完成全部作业，完全避免螺栓作业。
③承载力大。
立杆连接为同轴心承插，横杆同立杆靠碗扣接头连接，各杆件轴心线交于一点，接头具有可靠的抗弯、抗剪、抗扭力学性能。
因此，结构稳固可靠，承载力大。
碗扣式脚手架有以下缺点：横杆为几何尺寸的定型杆，使构架尺寸受到限制。
价格较贵。
2工程实例深圳市南光高速公路第28合同段共包含A、B、C、D四个匝道，其中高架桥为4210.339米，高架桥按3-4跨一联共分为42联139跨，桥梁结构形式主要采用单箱双室的现浇预应力砼连续箱梁，预应力砼连续箱梁结构共计38联，采用支架现浇施工方法。
预应力砼连续箱梁在支架上就地浇筑。
除跨越各个道路需要满足行车要求的联跨，拟采用50×50军用贝雷梁或φ600钢管立柱和工字钢搭设车辆及人行通道，其它孔跨的连续箱梁，均采用碗扣式满堂支架型式。
3具体搭设技术要求1）立杆应座落在坚实的基础上，立杆底部设底座，座下铺厚木板。
2.5m×0.3m×0.05m2）根据结构验算结果和桥型走向，合理布设脚手架跨距和纵横距。
3）纵向水平杆、横向水平杆与立杆连接牢固，不得遗漏连接，需进行逐个检查，碗扣销钉需固定不松动，对无法固定的销钉采用点焊固定，不同步或不同跨两个相邻接头在水平方向错开的距离小于500mm。
4）立杆的设置：①每根立杆底部应设置底座或垫板；②纵向扫地杆应处于横向扫地杆的上方，均与立杆连接，扫地杆距地面为150mm。
5）剪刀撑的设置：①剪刀撑墩柱位置开始，沿全高度布置，每组剪刀撑的净间距小于15米，杆件连接采用搭接，两端各用一组扣件，距离末端100mm，剪刀撑下端距地不得大于300mm；②无法搭设剪刀撑的位置需设置“之”字形斜撑。
6）上人斜道的设置：①斜道宽度为1米，坡度为1：3；②拐角处设置休息平台，斜道两侧均设置双层拦水防护，高度 1.2米，首道拦水距离斜道垂直距离为0.6米，底部设置20cm高踢角板；③斜道脚手板底部应设置横向水平支托杆，间距为500mm，斜道脚手板上设置防滑木条，间距为300mm。
4满堂碗扣脚手架结构验算4.1材料选用碗扣式脚手架的立杆、横杆均为采用φ48×3.5焊管制成的定长杆配件，单位重量、抵抗矩0.0384KN/m、截面积A=489mm2、惯性矩I=12.19×104mm4W=5.08×103mm3，横杆与立杆连接采用独特的碗扣接头，由下碗扣承接横杆插头，上碗扣锁紧横杆插头。
4.2验算依据和验算内容由脚手架杆（构）件和连接件搭设而成的各种形式的脚手架、支撑架和其他用途架子所形成的脚手架结构，具有其自身的特点，不同于工程结构，不能完全套用钢结构的计算方法，依据1993年制订并下发的《编制建筑施工脚手架安全技术标准的统一规定》（建标［1993］062号）确定的方法和要求进行设计和计算。
1）规定脚手架结构一律采用以概率理论为基础的极限状态设计法（简称概率极限状态设计法，即目前我国工程结构设计采用的方法）进行设计。
2）规定脚手架结构为临时工程结构，其结构重要性系数γ０取0.9。
3）对脚手架结构设计可靠度的要求，考虑到无足够统计数据积累的情况，确定其采用概率极限状态设计的结果，应与我国的历史使用经验相一致，即若采用单一系数法进行设计时，其单一安全系数应满足：强度计算时的K1≥1.5；稳定计算时的K2≥2.0。
4）规定钢管脚手架结构归入薄壁型钢结构，在涉及设计焊接连接、选用轴心受压杆件的稳定系数φ时，应使用《冷弯薄壁型钢结构技术规范》（GBJ18-87）。
5）规定脚手架的设计计算项目一般应包括：①构架的整体稳定性计算（可转化为对立杆稳定性的计算）；②水平杆件的强度、稳定性和刚度验算；③抗倾覆验算；④地基基础和支承结构的验算。
总之，在上述规定的计（验）算项目中，凡没有不必计算的可靠依据时，均应进行计算。
4.3验算假设1）脚手架的结构设计应保证整体结构形成几何不变体系，以“结构计算简图”为依据进行结构计算。
脚手架立、横、斜杆组成的节点视为“铰接”。
2）荷载为均布荷载。
3）碗扣脚手架为定型产品，横杆受力远远小于立杆，不进行横杆受力验算，横杆只作整体稳定性验算内容。
4）单肢立杆稳定性满足要求，整体脚手架稳定性就满足要求。
5）在桥墩位置2米范围内及中隔梁、腹板位置支架间距立杆横距采用0.6m、立杆纵距采用0.9m、步距采用0.6m，其他位置支架立杆横距采用0.9m、立杆纵距采用0.9m、步距采用 1.2m，翼缘板立杆横距采用 1.2m、立杆纵距采用0.9m、步距采用 1.2m。
4.4荷载确定箱梁荷载：1）箱梁实体荷载q1。
以B匝道第7联（20）-（21）跨为例，根据初步确定立杆间距均在一米之内，按照横向箱梁断面变化分段均布荷载考虑，钢筋混凝土采用25KN/m3：2）模板荷载q2：取跨中部位（每米用量最多部位）每米使用模板总数量约28m2，按30m2，厚度18mm验算，内支撑方木每米用量约45米（方木尺寸80×50mm），按50米验算，每米使用纵、横向龙骨（100×150mm）传力体系约87米，按90米验算。
木材密度取0.4t/m3（杉木干密度0.369g/cm3））每米模板荷载：q2=（30×0.018+50×0.08×0.05+90×0.15×0.1×4kN/m3/10.5=0.796kN/m取q2=1KN/m3）施工荷载：施工荷载根据常规取q3=3.0KN/m2（施工中要严格控制其荷载量），包括砼振捣荷载。
4.5碗扣脚手架立杆验算1）在桥墩位置2米范围内及中隔梁、腹板位置，最大分布荷载：q＝q1-5×1.2+q2×1.4+q3×1.4=42.5×1.2+1×1.4+3×1.4=56.6KN/m碗扣立杆分布在桥墩位置2米范围内及中隔梁、腹板位置支架间距立杆横距采用0.6m、立杆纵距采用0.9m、步距采用0.6m，则单根立杆受力为：N＝0.6×0.9×56.6=30.6KN<[N]=40KN2）在跨中断面底板位置，最大分布荷载：q=q1-3×1.2+q2×1.4+q3×1.4=11.75×1.2+1×1.4+3×1.4=19.7KN/m2碗扣立杆支架横距采用0.9m、立杆纵距采用0.9m、步距采用 1.2m，则单根立杆受力为：N＝0.9×0.9×19.7=15.9KN<[N]=30KN3）跨中翼缘板位置立杆计算：q=q1-2×1.2+q2×1.4+q3×1.4=11.25×1.2+1×1.4+3×1.4=19.1KN/m2翼缘板立杆横距采用0.9m、立杆纵距采用 1.2m、步距采用 1.2m。
